Beskrivelse
Trykprøvningsrøret til skotter udgør en enkel visuel metode til kontrol af tætningsevnen hos gevindskårne skotkomponenter under hydrostatisk trykprøvning. Testprøver, kabelgennemføringer, stik, sensorer eller blindpropper monteres i de tilsvarende gevindåbninger i begge ender af røret. Den komplette enhed anbringes derefter i et kompatibelt vandtrykstestkammer og sættes under tryk i henhold til kundens testprocedure.
Efter prøvningen kan røret fjernes fra kammeret og inspiceres for vandindtrængning. Da røret er fremstillet af gennemsigtigt akryl, er det lettere at identificere indre lækager end med en uigennemsigtig anordning. Dette gør røret velegnet til forskning og udvikling, kvalitetssikring, produktionskontrol og fejlfinding af tætningsflader i undervandsanlæg.
Den lange og den korte version understøtter forskellige testopsætninger. Den lange version giver mere plads indeni til kabelbundter, ledningsføring eller længere testkonstruktioner. Den korte version reducerer det optagede volumen inde i kammeret, hvilket kan være nyttigt, når der testes flere konstruktioner, eller når der arbejdes i et kammer med begrænset plads.
Hver standardversion har samme gevindtype i begge ender. Vælg det rør, der passer til testprøvens gevind, og brug passende komponenter eller blindpropper til at forsegle alle åbninger inden trykprøvning. Alle monterede testprøver, blindpropper, O-ringe, stik, kabelgennemføringer eller sammenkoblingskomponenter skal være korrekt monteret og have den rette klassificering for det påtænkte tryk. Den komponent i den komplette testkonstruktion, der har den laveste klassificering, fastlægger den anvendelige trykgrænse for testopsætningen.
Røret er klassificeret til hydrostatisk trykprøvning op til 10 MPa / 1.000 m. Der angives et maksimalt tryk på 12 MPa for røret, men den anbefalede nominelle dybde til produktvalg og gentagne prøvninger bør forblive 10 MPa / 1.000 m, medmindre en specifik testprocedure og alle monterede komponenter er bekræftet som egnede til højere tryk.
Der kan være specialudgaver til rådighed til specialiserede testopsætninger, herunder alternative rørlængder, specialstørrelser på rørlegemet og ikke-standardiserede gevindmuligheder. Der kan være længere leveringstid og andre priser for specialkonfigurationer.Kontakt venligstBlu-Sub på via for at gennemgå dine testkrav.
Dette produkt er en forbrugsdel. Hyppig adskillelse, samling og trykcykling kan med tiden medføre slid på tætningsfladerne. Før hver genbrug skal endefladerne kontrolleres for glathed, og akrylhuset skal kontrolleres for revner, synlige spændingsmærker, afskalninger eller anden beskadigelse. Fortsat brug bør baseres på den faktiske tilstand ved inspektion og testhistorikken.
Vigtigt: Udsæt ikke akrylrøret for alkohol, alkoholderivater, opløsningsmidler eller uforenelige rengøringskemikalier. Disse kemikalier kan forårsage revner i akrylet og gøre røret usikkert til trykprøvning.
Hydrostatisk testkammer
Sælges separat
Hydrostatisk testkammer kræves – sælges separat
Trykprøvningsrøret til skot er designet til at blive placeret inde i et kompatibelt vandtrykprøvningskammer, efter at testprøverne eller blindpropperne er blevet monteret. Det bruges almindeligvis sammen med kompatible vandtrykprøvningskamre, herunder vandtrykprøvningskammeret, til hydrostatisk prøvning af undervands- og subsea-komponenter.
Røret kan også anvendes sammen med hydrostatiske testkamre, som kunden selv stiller til rådighed, forudsat at kammeret, de monterede komponenter, tætningsmetoden og testproceduren alle er egnede til det påtænkte tryk.
Valg mellem lang og kort version
Vælg rørlængden ud fra testopsætningen
Den lange version (270 mm) giver ekstra plads indeni til kabelbundter, ledningsføring, længere gevindmonterede enheder eller testprøver, der kræver mere plads inde i det gennemsigtige akrylhus.
Den korte version (100 mm) bidrager til at reducere det optagede kammervolumen og er velegnet til batch-trykprøvning eller kompakte testopsætninger, hvor den indvendige plads i kammeret er begrænset.
Standard- og specialgevindmuligheder
Flere gevindmuligheder til skotkomponenter
Hvert standard skot-trykprøvningsrør har samme gevindtype i begge ender. Tilgængelige gevindmuligheder omfatter M10×1, M14×1,5, 7/16-20 UNF og 1/2-20 UNF. Vælg den version, der passer til den skotkomponent, kabelgennemføring, konnektor, sensor eller blindprop, der skal testes.
Specialtilpassede gevindmuligheder, rørlængder, rørstørrelser og testfixturkonfigurationer kan leveres på forespørgsel til specialiserede testkrav. Der kan forekomme længere leveringstid og højere priser.Kontakt venligstBlu-Sub på eller viae- for at drøfte specialtilpassede muligheder.
Alle åbninger skal forsegles inden trykprøvning. Testprøver, O-ringe, blindpropper, gennemføringer, stik og tilhørende tætningsudstyr sælges separat, medmindre de specifikt er inkluderet i det valgte sæt.
Gennemsigtig inspektionsholder af akryl
Visuel lækageinspektion efter trykprøvning

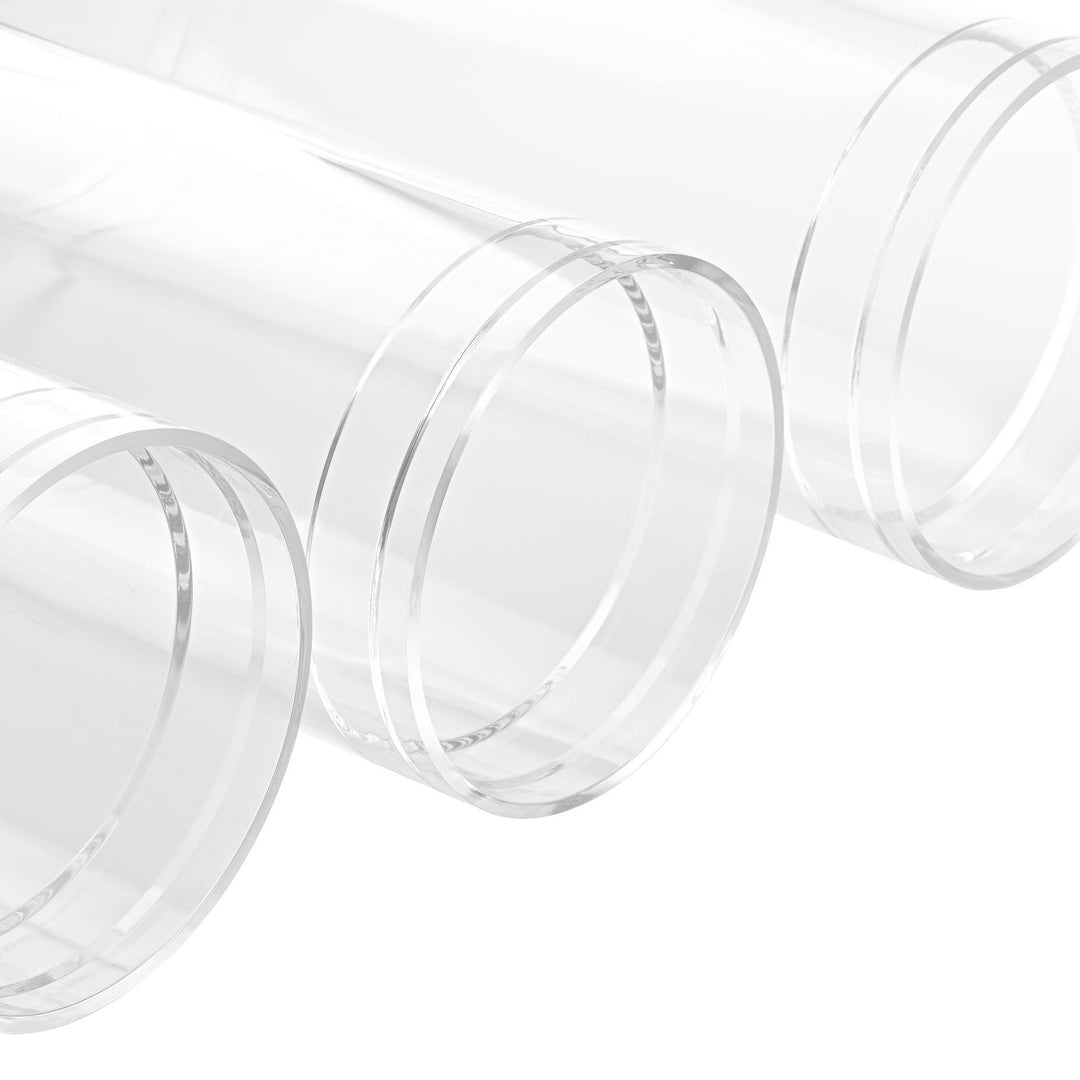

Det gennemsigtige akrylhus gør det muligt at inspicere rørets indre efter trykprøvning. Hvis der er synligt vand inde i røret efter prøvningen, bør den monterede prøve, proppen, tætningen eller tilslutningsfladen inspiceres, før den anvendes yderligere.
Da akryl kan blive beskadiget ved gentagen adskillelse, trykcykler, stød eller kemisk påvirkning, skal dette produkt betragtes som et forbrugsmateriale til testformål.
FORSENDELSESLISTE
Tekniske specifikationer
| Variant | Blu-Sub-varenummer | Gevind i begge ender | Den lange version | Materiale | Nominel dybde | Maksimal trykreference | Ca. vægt |
|---|---|---|---|---|---|---|---|
| Trykprøvningsrør til skot – lang udgave – M10×1 | BS-SSC-PTEST-ACR-10LV | M10×1 | Lang (270 mm) | Gennemsigtig akryl | 10 MPa / 1.000 m | 12 MPa | 142 g |
| Trykprøvningsrør til skot – kort udgave – M10×1 | BS-SSC-PTEST-ACR-10SV | M10×1 | Kort (100 mm) | Gennemsigtig akryl | 10 MPa / 1.000 m | 12 MPa | 52 g |
| Trykprøvningsrør til skot – lang udgave – M14×1,5 | BS-SSC-PTEST-ACR-14LV | M14×1,5 | Lang (270 mm) | Gennemsigtig akryl | 10 MPa / 1.000 m | 12 MPa | 142 g |
| Trykprøvningsrør til skot – kort udgave – M14×1,5 | BS-SSC-PTEST-ACR-14SV | M14×1,5 | Kort (100 mm) | Gennemsigtig akryl | 10 MPa / 1.000 m | 12 MPa | 52 g |
| Trykprøvningsrør til skot – lang udgave – 7/16-20 UNF | BS-SSC-PTEST-ACR-716L | 16.-20. juli UNF | Lang (270 mm) | Gennemsigtig akryl | 10 MPa / 1.000 m | 12 MPa | 142 g |
| Trykprøvningsrør til skot – kort udgave – 7/16-20 UNF | BS-SSC-PTEST-ACR-716S | 16.-20. juli UNF | Kort (100 mm) | Gennemsigtig akryl | 10 MPa / 1.000 m | 12 MPa | 52 g |
| Trykprøvningsrør til skot – lang udgave – 1/2-20 UNF | BS-SSC-PTEST-ACR-12LV | 1/2-20 UNF | Lang (270 mm) | Gennemsigtig akryl | 10 MPa / 1.000 m | 12 MPa | 142 g |
| Trykprøvningsrør til skot – kort udgave – 1/2-20 UNF | BS-SSC-PTEST-ACR-12SV | 1/2-20 UNF | Kort (100 mm) | Gennemsigtig akryl | 10 MPa / 1.000 m | 12 MPa | 52 g |
Bemærkning vedrørende trykklasse: Den nominelle driftsreference til produktvalg er 10 MPa / 1.000 m. Der angives en maksimal trykreference på 12 MPa for røret. Trykklassificeringen for den komponent i den komplette testopsætning, der har den laveste klassificering – herunder propper, O-ringe, gennemføringer, konnektorer, sensorer og selve trykkammeret – må ikke overskrides.
Bemærkning om forbrugsartikler: Dette rør er en forbrugsartikel til testformål. Hyppig adskillelse, samling og trykcykler kan medføre slid på tætningsfladerne. Undersøg akrylhuset og endefladerne før hver genbrug.
Advarsel om kemisk kompatibilitet: Alkohol og alkoholderivater er strengt forbudt. Kontakt med uforenelige kemikalier kan forårsage revnedannelse i akrylet og gøre røret usikkert til trykprøvning.
Bemærkning om specialkonfiguration: Specialstørrelser, længder, gevindtyper og konfigurationer af rør kan leveres efter anmodning. Der kan være længere leveringstid og højere priser forbundet hermed.Kontakt venligstBlu-Sub på for at drøfte specifikke krav.
Hvad bruges trykprøvningsrøret til skotter til?
Det anvendes som et gennemsigtigt hydrostatisk testudstyr til kontrol af tætningsevnen hos skotkomponenter med gevind, kabelgennemføringer, konnektorer, sensorer, blindpropper og lignende undervandsudstyr. Efter trykprøvningen muliggør det gennemsigtige akrylhus en visuel inspektion for vandindtrængning.
Skal det bruges sammen med Blu-Sub-vandtrykstestkammeret?
Nej. Røret bruges normalt sammen med kompatible vandtrykstestkamre, herunder vandtrykstestkammer, men det kan også bruges i hydrostatiske testkamre, som kunden selv leverer. Kammeret, testanordningen, de monterede prøver, propper, tætninger og testproceduren skal alle være egnede til det påtænkte tryk.
Hvad er forskellen mellem den lange og den korte version?
Den lange version giver mere plads indeni til kabelbundter, ledningsføring eller længere testopsætninger. Den korte version optager mindre plads i kammeret og er velegnet til batchtest eller kompakte testopsætninger, hvor det indre kammervolumen er begrænset.
Hvilke gevindmuligheder findes der?
Standardversionerne fås med matchende gevind i begge ender i M10×1, M14×1,5, 7/16-20 UNF og 1/2-20 UNF. Vælg den version, der passer til den prøve, det stik, den gennemføring, den sensor eller den blindprop, der skal installeres.
Kan der leveres specialstørrelser, -længder eller -gevindtyper?
Ja. Specialtilpassede rørstørrelser, længder, gevindtyper og testfixturkonfigurationer kan leveres efter anmodning til specialiserede hydrostatiske testopsætninger. Der kan forekomme længere leveringstid og tillægspriser.Kontakt venligstBlu-Sub på for at drøfte dine behov.
Er propper, kabelgennemføringer, stik eller testprøver inkluderet?
Nej. Hver variant omfatter kun det valgte skottrykprøvningsrør. Testprøver, blindpropper, O-ringe, kabelgennemføringer, konnektorer, sensorer og andre tætningskomponenter sælges separat, medmindre andet specifikt er angivet.
Hvilket tryk er røret klassificeret til?
Røret er klassificeret til hydrostatisk trykprøvning op til 10 MPa / 1.000 m. Der angives et maksimalt tryk på 12 MPa for røret, men alle prøvninger bør begrænses af den komponent i den komplette prøveopsætning, der har den laveste klassificering.
Hvor mange gange kan det genbruges?
Røret kan generelt modstå ca. et års drift eller 50 cyklusser ved nominel dybde, men levetiden afhænger af den faktiske brug, hyppigheden af demontering, slid på tætningsfladerne, trykcyklusser og inspektionsforholdene. Inspicér akrylhuset og tætningsfladerne før genbrug.
Hvad skal kontrolleres før genbrug?
Kontroller, at tætningsfladerne er glatte og ubeskadigede, og inspicer akrylhuset for revner, skår, synlige spændingsmærker eller andre skader. Genbrug ikke et rør, hvis der konstateres skader.
Kan akrylrøret rengøres med alkohol?
Nej. Kontakt med alkohol eller alkoholderivater er strengt forbudt, da disse kemikalier kan forårsage revnedannelse i akrylet. Brug kun rengøringsmetoder, der er kompatible med gennemsigtigt akryl og testproceduren.
Hvordan kontrolleres der for lækage efter testen?
Når trykprøven er afsluttet, og kammeret er blevet trykaflastet på sikker vis, skal prøverørssamlingen fjernes, og indersiden af det gennemsigtige akrylhus skal inspiceres for vandindtrængning.
