Beskrivelse
Toggle Relay Control Module konverterer et momentant signal—som fra en tap-bryter—til en låst utgang, slik at drevne enheter kan styres med én enkelt trykk-for-å-veksle-handling. Trykk én gang for å slå enheten på, og trykk igjen for å slå den av. Denne relébaserte modulen er ideell i situasjoner der tradisjonelle låsebrytere er upraktiske, særlig i undervanns- eller forseglede miljøer.
Modulen anbefales spesielt i kombinasjon med Subsea M10 Tap Switch (ikke-låsende) og Subsea Embedded Push Button Switch (ikke-magnetisk), slik at disse strømgjerrige inngangene kan veksle høystrømsenheter som lys, solenoider og pumper. Kretsen om bord inkluderer en 30 ms «debounce»-forsinkelse for å redusere feilsignaler, samt en langtidsavslåing (1 sekund) for bedre kontroll i turbulente eller støtutsatte miljøer.
Modulen finnes i to versjoner: en 12 V-modell kompatibel med 3S-batterisystemer (9,6–12,6 V) og en 24 V-modell for 6S-systemer (19,2–25,2 V). Begge versjoner har omvendt polaritetsbeskyttelse, et høystrømsrelé (opptil 16 A) og en status-LED som viser gjeldende utgangstilstand. Reléet bruker en SPST-NO kontaktkonfigurasjon og er fullstendig isolert fra spolen for sikker kobling.
Selv om modulen er optimalisert for undervannssystemer, egner den seg også til bruk på overflaten i oppsett som krever enkel låst kontroll fra en momentaninngang. For best resultat bør du sikre stabil strømforsyning og vurdere å bruke overspenningsbeskyttelse ved kobling av induktive belastninger som motorer eller reléer.
Kompatibel med momentane tap-brytere
Selges separat
Denne relémodulen er utviklet for å fungere med strømgjerrige, momentane inngangssignaler. For undervannsbruk bør den kombineres med M10 Tap Switch nedenfor.

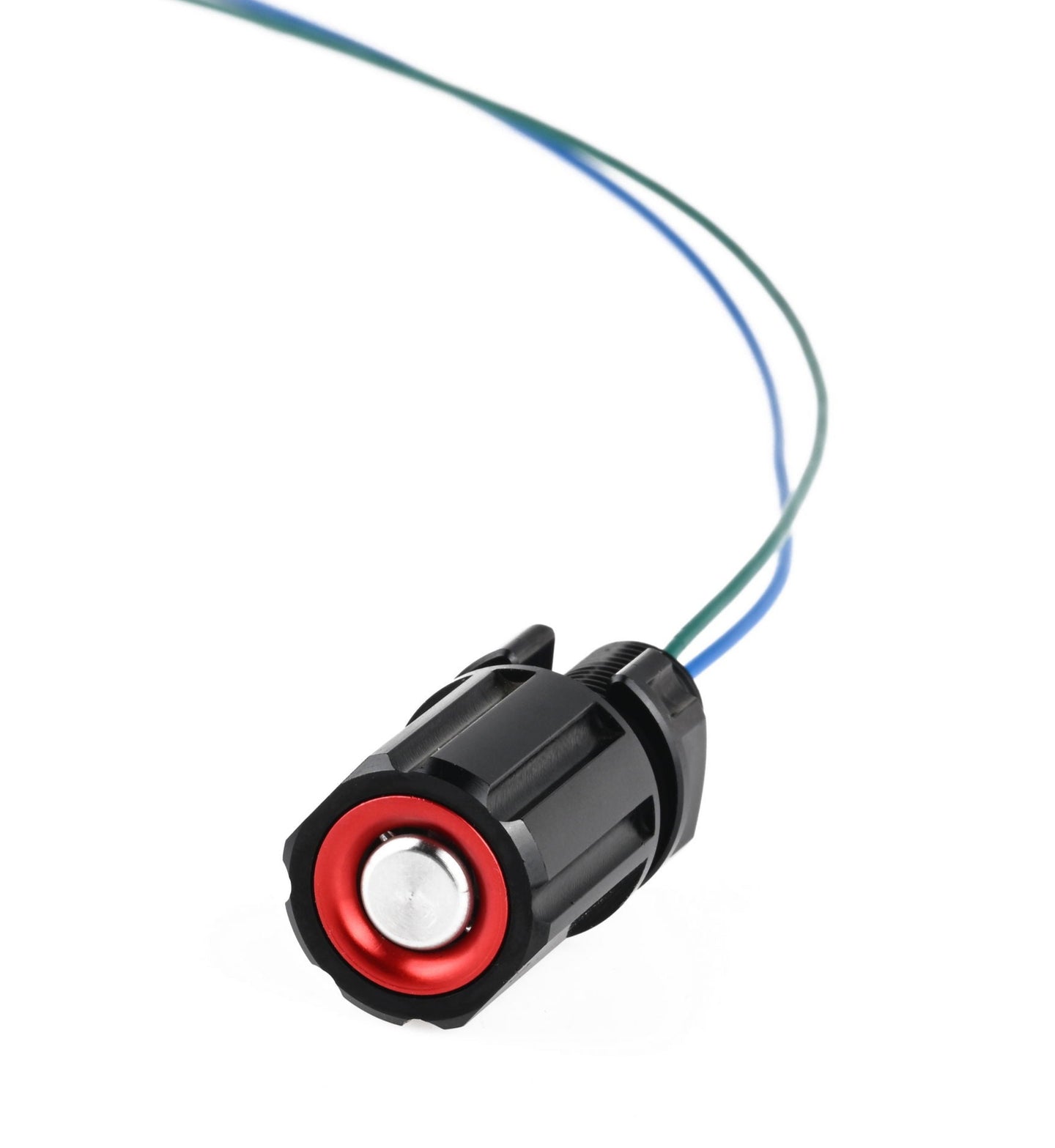

Subsea M10 Tap Switch (ikke-låsende)
En dybderatet, momentan mekanisk bryter som aktiveres ved et lett trykk og tilbakestilles når den slippes. Fullt kompatibel med denne relémodulen for vekslet styring av undervannslys, pumper, solenoider og andre enheter.
Kompatibel med Subsea Embedded Push Button Switch (ikke-magnetisk)
Selges separat

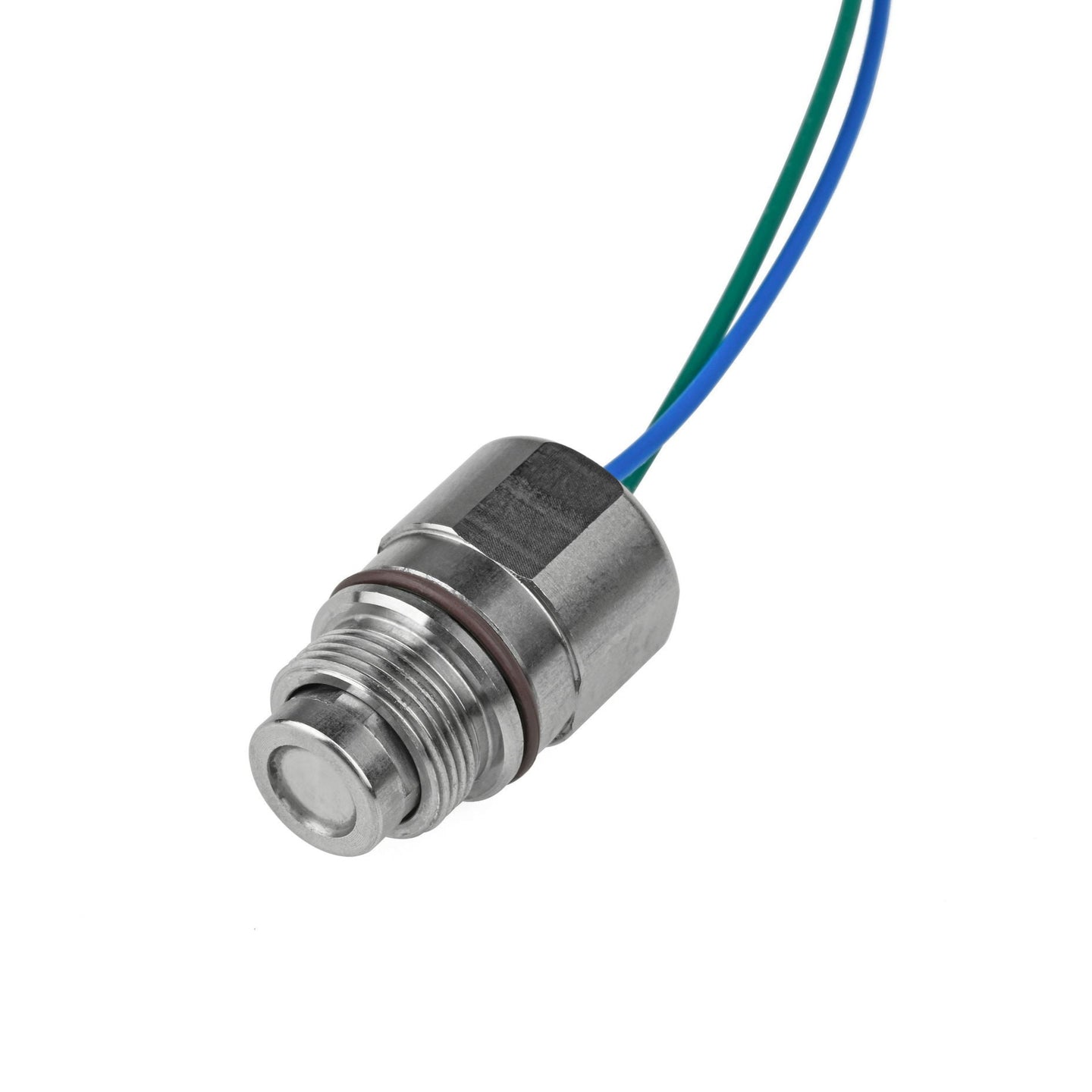

Denne relémodulen er fullt kompatibel med Subsea Embedded Push Button Switch (ikke-magnetisk), en momentan, selvtilbakestillende styrebryter laget av ikke-magnetisk 316 rustfritt stål for interferensfri drift nær sonar- og navigasjonssystemer.
Vanlige bruksområder inkluderer håndholdte sonarutløsere for dykkere og undervanns fjernkontroller, der magnetisk interferens må unngås. Når bryteren kombineres med denne modulen, får den låst av/på-funksjon, avslåing ved langt trykk og «debounce»-beskyttelse—noe som gjør den ideell for styring av undervannslys, pumper og andre kritiske systemer.
FRAKTLISTE
Tekniske spesifikasjoner
| Spesifikasjon | 12 V trykknapprelé | 24 V trykknapprelé |
|---|---|---|
| Relémodell | G5RL-1A-E DC12V | G5RL-1A-E DC24V |
| Vekt | Ca. 22 g | Ca. 22 g |
| Mål | 72 × 20 mm | 72 × 20 mm |
| Høyde | 20 mm | 20 mm |
| Monteringshull-avstand | 14 × 66 mm | 14 × 66 mm |
| Monteringshull-størrelse | Ø3 mm | Ø3 mm |
| Driftsspenning | 3S-batteri (9,6–12,6 V) | 6S-batteri (19,2–25,2 V) |
| Nominell strøm | 50 mA | 30 mA |
| Hvilestrøm | 12 µA | 14 µA |
| Debounce-tid for knapp | 30 ms | 30 ms |
| Avslåing ved langt trykk | 1 s | 1 s |
| Nominell last | AC 250 V 16 A / DC 24 V 16 A | AC 250 V 16 A / DC 24 V 16 A |
| Maks. koblingsstrøm | 16 A | 16 A |
| Kontakttype | SPST-NO (1a) | SPST-NO (1a) |
| Kontaktmotstand | Under 100 mΩ | Under 100 mΩ |
| Reaksjons- / tilbakestillingstid | Under 15 ms | Under 15 ms |
Forsiktighetsregler ved bruk
● Når en likestrømsforsyning med spenningsvingninger brukes, må en strømkilde med maksimalt ±5 % svingning benyttes. Hvis spolestrømmen varierer for mye, vil driftsspenningen endres betydelig, og det kan oppstå summelyder.
● Hvis spenningen som tilføres spolen er utilstrekkelig, vil reléet enten ikke operere eller operere ustabilt, noe som kan føre til redusert kontaktlevetid, fastbrenning eller andre kontaktfeil.
● Fall eller støt kan forårsake feilutløsning og skade på reléet.
● Når reléet er under spenning, er det fare for elektrisk støt dersom du berører ladede deler.
● Maksimal strøm i kontaktbryteren: På grunn av elektromagnetisk energi lagret i induktive belastninger er koblingskapasiteten normalt lavere for induktive belastninger enn for resistive belastninger. Ved induktive belastninger må hensiktsmessig overspenningsbeskyttelse benyttes i henhold til faktisk krets og belastning under reelle driftsforhold.
Lasttype og innslagsstrøm
Ulike lasttyper gir forskjellige innslagsstrømmer når reléet kobler inn.
| Lasttype | Innslagsstrøm |
|---|---|
| Resistiv last | 1 × merkestrøm |
| Motorlast | 5–10 × merkestrøm |
| Kondensatorlast | 20–40 × merkestrøm |
Ledningsdiameter
Lederens diameter bør bestemmes av belastningsstrømmen. Hvis kabelen er for tynn, kan den brenne opp på grunn av unormal varmeutvikling.
| Tillatt strøm (A) | Tverrsnitt (mm²) |
|---|---|
| 6 | 0,75 |
| 10 | 1,25 |
| 15 | 2 |
| 20 | 3,5 |
Er det nødvendig å tilføre et separat driftsspenningstilførsel til kretskortet når tap-bryteren brukes i selv-låsende modus?
Ja, det kreves en separat strømforsyning for å drive relékontrollkortet. Dette kan leveres direkte fra et batteri eller en annen regulert strømkilde.
Hvilke typer brytere kan kobles til?
Denne modulen er utviklet for å brukes med selvresettene (momentane) tap-brytere.
Hva er forskjellen mellom MOS-elektronikkbryterkortet og reléet?
Et relé har ingen lekkasjestrøm når det er åpent og gir full elektrisk isolasjon mellom styresiden (spolen) og den koblede kretsen. Dette gjør det bedre egnet for applikasjoner som krever elektrisk separasjon eller svært lav lekkasje.
