Alüminyum Tüp Muhafaza Montaj Plakası

Name: Alüminyum Tüp Muhafaza Montaj Plakası
Brand: Blu-Sub
SKU: BS-SSC-ATEMP-ALU-WIA1
Price: 33.95 CAD
Availability: InStock

BS-SSC-ATEMP-ALU-WIA1

$33.95

22 Adet için mevcut Stoktan Gönderim - içinde gönderilir 1-2 İş Günü

Ek Adetler Sipariş Üzerine Üretim - içinde gönderilir 2-5 Hafta

HS 7616.99 (CN)

Kargo ödeme sırasında hesaplanır.

Genişlik

Geniş 46mm

Dar 10mm

Muhafaza Plakası, Blu-Sub Subsea Alüminyum Tüplerin güvenli kurulumu ve sabitlenmesi için tasarlanmıştır. Dayanıklı siyah anodize alüminyumdan imal edilen bu plaka, tüm tüp çeşitlerinde Arca-Swiss arayüzüyle tam uyumluluk sunar.

Her biri Arca-Swiss rayı boyunca M4 vidalar kullanılarak yanal olarak sabitlenen geniş (46 mm) ve dar (10 mm) olmak üzere iki montaj plakası versiyonu mevcuttur. Taban, uygulama gereksinimlerine bağlı olarak ileri veya geri montaja izin veren hem dişli delikler hem de havşa delikleri içerir.

Denizaltı Muhafaza Yapıcısı - Tanıtım Bölümü (Temel)

Komple Sisteminizi Oluşturmak İçin Yardıma mı İhtiyacınız Var?

Mükemmel uyumluluk, gerçek zamanlı fiyatlandırma ve tek tıkla sipariş ile eksiksiz su altı sisteminizi tasarlamak için Subsea Enclosure Builder aracımızı kullanın.

Builder Aracını Başlatın →

Ağırlık	Geniş versiyon: 82 g / Dar versiyon: 19 g
Malzeme	Siyah Eloksallı Alüminyum
Renk	Siyah
Derinlik Derecesi	N/A
Boyutlar	Geniş versiyon genişliği: 46 mm / Dar versiyon genişliği: 10 mm

[{"id":45386118725790,"title":"Geniş 46mm","option1":"Geniş 46mm","option2":null,"option3":null,"sku":"BS-SSC-ATEMP-ALU-WIA1","requires_shipping":true,"taxable":true,"featured_image":{"id":40477340598430,"product_id":8257605894302,"position":1,"created_at":"2025-06-12T14:08:18-04:00","updated_at":"2025-06-12T14:08:55-04:00","alt":null,"width":2048,"height":2048,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumTubeMP01_Square_Web_131dd93a-85e8-4576-9a12-127e3ef904ab.jpg?v=1749751735","variant_ids":[45386118725790]},"available":true,"name":"Alüminyum Tüp Muhafaza Montaj Plakası - Geniş 46mm","public_title":"Geniş 46mm","options":["Geniş 46mm"],"price":3395,"weight":82,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32250160021662,"position":1,"preview_image":{"aspect_ratio":1.0,"height":2048,"width":2048,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumTubeMP01_Square_Web_131dd93a-85e8-4576-9a12-127e3ef904ab.jpg?v=1749751735"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386118758558,"title":"Dar 10mm","option1":"Dar 10mm","option2":null,"option3":null,"sku":"BS-SSC-ATEMP-ALU-NRA1","requires_shipping":true,"taxable":true,"featured_image":{"id":40477360423070,"product_id":8257605894302,"position":2,"created_at":"2025-06-12T14:10:07-04:00","updated_at":"2025-06-12T14:13:00-04:00","alt":null,"width":2048,"height":2048,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumTubeMP02_Square_Web.jpg?v=1749751980","variant_ids":[45386118758558]},"available":true,"name":"Alüminyum Tüp Muhafaza Montaj Plakası - Dar 10mm","public_title":"Dar 10mm","options":["Dar 10mm"],"price":2695,"weight":19,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32250165624990,"position":2,"preview_image":{"aspect_ratio":1.0,"height":2048,"width":2048,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumTubeMP02_Square_Web.jpg?v=1749751980"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

İle uyumlu: Denizaltı Muhafazası Alüminyum Tüp

Ayrı Satılır

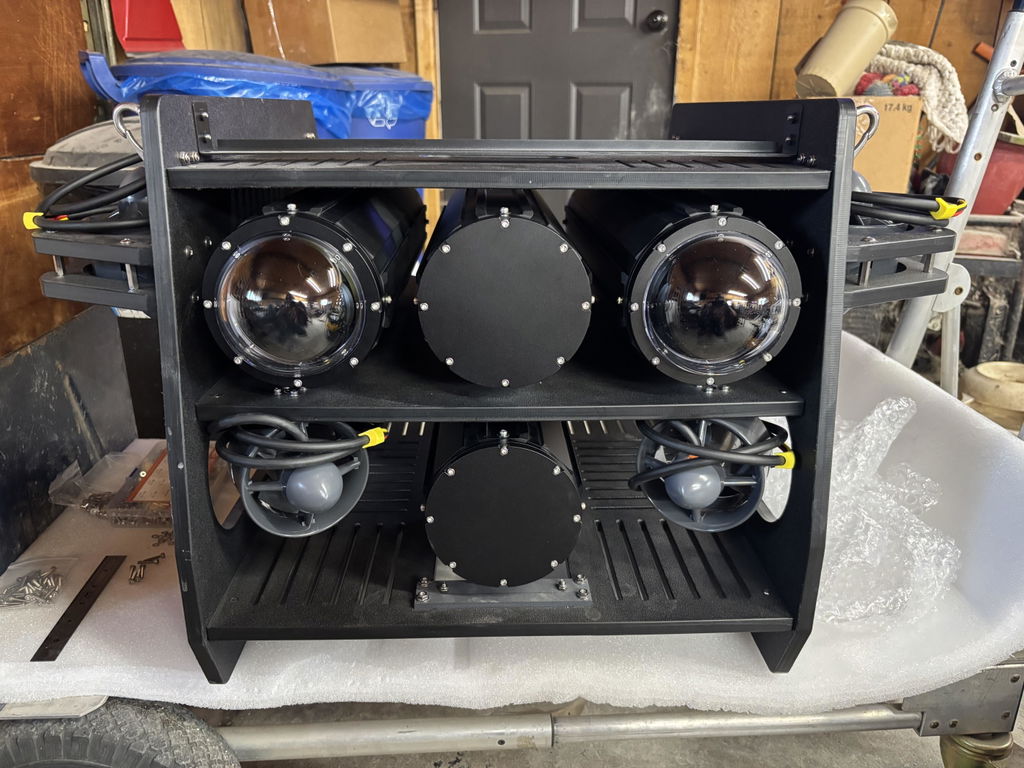

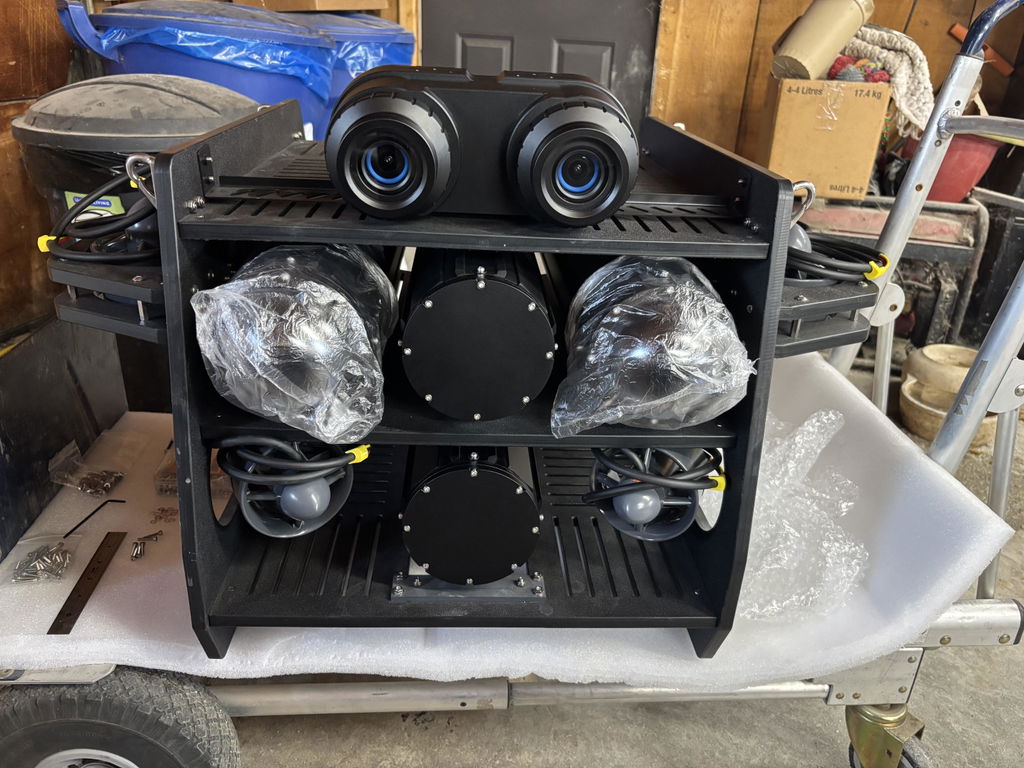

Bu montaj plakası, ROV'lar, sensör podları ve diğer su altı platformları için bir Arca-Swiss ray sistemine güvenli kurulum sağlayan Subsea Enclosure Aluminum Tube ürününü desteklemek üzere özel olarak tasarlanmıştır. Geniş (46 mm) ve dar (10 mm) formatlarda mevcut olan bu ürün, deniz altı uygulamaları için sağlam ve korozyona dayanıklı bir taban sağlar.

Denizaltı Muhafazası Alüminyum Boru

GÖNDERİM LİSTESİ

1 x Montaj Tabanı
2 x Kelepçe Blokları
2 x Uzun Vida (Geniş Versiyon)
1 x Uzun Vida (Dar Versiyon)

Teknik Özellikler

Spesifik	Alüminyum Tüp Muhafaza Montaj Plakası
Malzeme	Siyah anodize alüminyum
Versiyon	Geniş / Dar
Genişlik (mm)	46 (geniş) / 10 (dar)
Ağırlık	82 g (geniş) / 19 g (dar)

Referans için aşağıda bir boyut çizimi verilmiştir.

Muhafaza plakasını her iki yönde de monte edebilir miyim?
Evet - montaj tabanı, tasarım gereksinimlerinize bağlı olarak ileri veya geri kuruluma izin veren hem dişli delikler hem de havşa delikleri içerir.

Plakayı sabitlemek için ne tür vidalar kullanılır?
Muhafaza plakası, kelepçe bloklarını Arca-Swiss rayına sabitlemek için M4 vidalar kullanır. Stabiliteyi korumak için uygun şekilde sıkıldığından emin olun.

Muhafaza plakası tüm Blu-Sub alüminyum tüplerle uyumlu mu?
Evet - muhafaza plakasının hem geniş hem de dar versiyonları tüm Blu-Sub SubSea Alüminyum Tüp serisiyle uyumludur.

Kelepçe blokları ve vidalar dahil mi?
Evet - her muhafaza plakası, kurulum için gerekli kelepçe bloklarını ve vidaları içerir. Dar versiyon bir uzun vida içerir; geniş versiyon iki vida içerir.

Bu plakayı üçüncü taraf Arca-Swiss raylarıyla kullanabilir miyim?
Muhafaza plakası Blu-Sub sistemleri için tasarlanmış olsa da, standart Arca-Swiss rayları ile uyumlu olabilir. Bununla birlikte, Blu-Sub bileşenleri dışında uygun uyum ve işlev garanti edilemez.

İleri ve geri kurulum arasındaki fark nedir?
İleri kurulum, vidaların plakadan geçip montaj tabanına sabitlenmesini ifade ederken, ters kurulum vidaların montaj tabanından geçip plakaya sabitlenmesini ifade eder.

2×M3 delikler ne içindir?
Bu iki delik, Arca-Swiss arayüzünün hızlı serbest bırakma plakasını sabitlemek içindir ve tüm uygulamalarda gerekli olmayabilir.

Tüm montaj deliklerinin sabitlenmesi gerekiyor mu?
Hayır - tasarımınıza ve güç gereksinimlerinize bağlı olarak 4× M4 vida veya 4× M3 vida gibi montaj deliklerini gerektiği gibi kullanabilirsiniz.

Diş kilitleyici gerekli mi?
Yüksek titreşimli ortamlarda veya sık sık sökülmesinin beklenmediği durumlarda, uzun süreli sabitleme güvenliği sağlamak için diş kilitleyici önerilir.

3D Model Görüntüleyici

Not: Yukarıda gösterilen 3D model yalnızca referans amaçlıdır. Ürünle birlikte dahil olmayan bileşenler, aksesuarlar veya alternatif boyutlar içerebilir. Basitlik açısından, birden fazla versiyon mevcut olduğunda genellikle yalnızca temsilî tek bir boyut gösterilir. Dahil edilen içerikler ve boyuta özel farklılıklar hakkında ayrıntılı bilgi için lütfen ürünün Gönderim Kılavuzu'na bakın.

3D Modeli İndirin (STEP) - Dar Montaj Plakası

3D Modeli İndirin (STEP) - Geniş Montaj Plakası
