Name: Su Altı Muhafaza Alüminyum Tüp
Brand: Blu-Sub
SKU: BS-SSC-ENCLT-ALU-A2A0
Price: 215.0 CAD
Availability: InStock

$215.00

11 Adet için mevcut Stoktan Gönderim - içinde gönderilir 1-2 İş Günü

Ek Adetler Sipariş Üzerine Üretim - içinde gönderilir 2-5 Hafta

HS 7616.99 (CN)

Kargo ödeme sırasında hesaplanır.

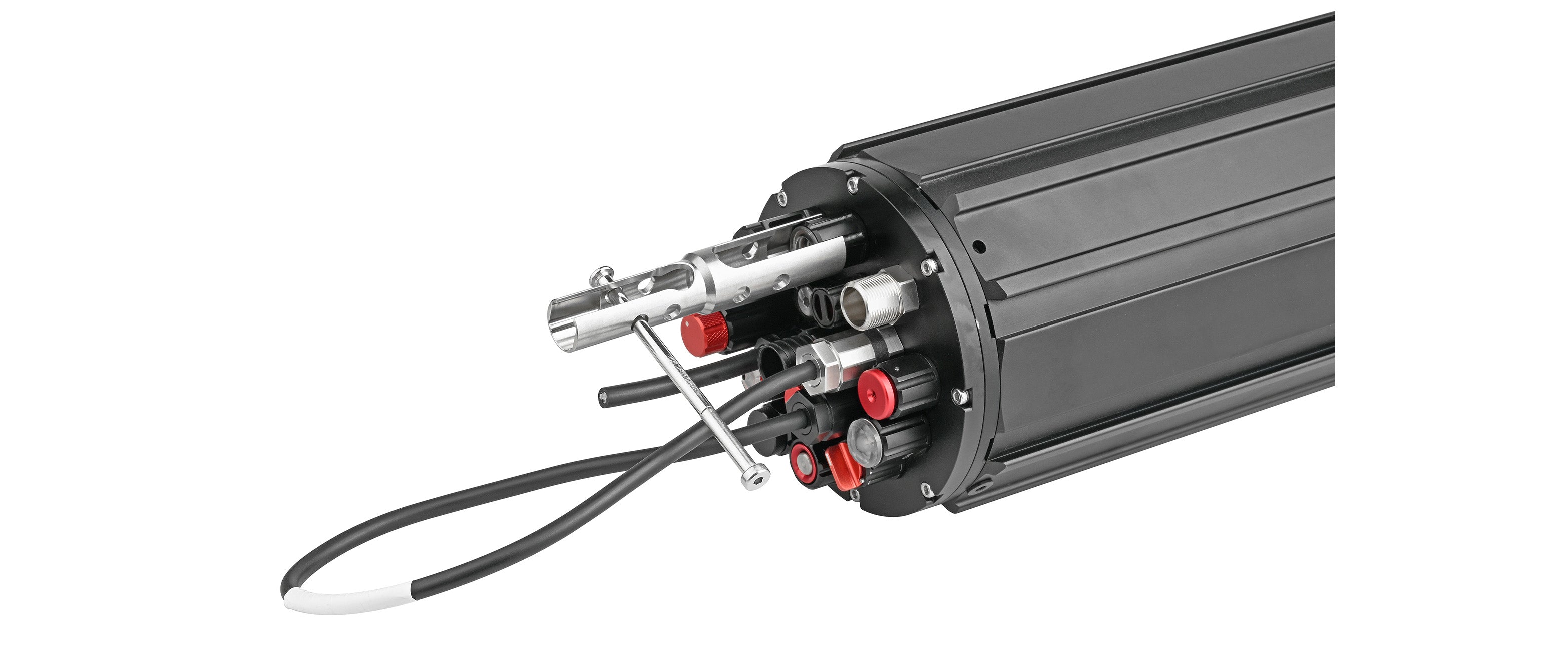

Bu Su Altı Muhafaza Alüminyum Tüp zorlu su altı uygulamaları için tasarlanmış sağlam, basınç dereceli bir muhafaza bileşenidir. Yüksek dayanımlı alüminyum alaşımdan üretilir ve su altı sistemleri için kompakt bir su altı basınç muhafazası veya mühendislik ürünü basınçlı kap (PV) olarak işlev görür. Mükemmel korozyon direnci ve yapısal bütünlük sunarak 1,000 metreye (3,280 fit) kadar derinliklerde uzun süreli konuşlandırmalar için uygun hale gelir. Akrilik alternatiflerin aksine alüminyum UV bozulmasından etkilenmez; bu nedenle tüp, yüzeye maruz kalan sistemler veya güneş ışığı alan deniz ortamları için uygundur.

Bu tüp şu ürünle sorunsuz entegrasyon için tasarlanmıştır: Su Altı Alüminyum Flanş, şu ürünle birlikte kullanılır: Su Altı Alüminyum Uç Kapak yüksek derinlik dereceli, mekanik olarak tutulan bir sızdırmazlık sistemi oluşturmak için. Flanş, güvenilir ve su geçirmez bir sızdırmazlık sağlamak amacıyla çift O-ring ve mekanik sıkıştırma kullanır; böylece bu basınçlı kabın (PV) derin deniz çalışma koşullarındaki bütünlüğünü korur.

İç görünürlüğün gerekli olduğu uygulamalarda tüp şu ürünle de uyumludur: Su Altı Akrilik Uç Kapak, montaj için şu ürünü gerektirir: Su Altı Alüminyum Flanş ve daha sığ konuşlandırmalar için uygun maliyetli, şeffaf bir sızdırmazlık çözümü sunar. 115 mm sistemler için ek sızdırmazlık seçenekleri şunlardır: Su Altı Polimer Flanş ve Uç Kapak 115mm, Su Altı Optik Kubbe Uç Kapak 115mm (ayrı Su Altı Alüminyum Flanş ve kubbe tutucu halkası gerektirir) ve Su Altı Optik Cam Flanş ve Uç Kapak 115mm, optik ve derinlik gereksinimlerine bağlı olarak.

Şu ürün üzerindeki yan kilitleme portları: Su Altı Alüminyum Flanş ve Su Altı Optik Cam Flanş ve Uç Kapak tüple doğrudan arayüz oluşturarak uç kapak ve flanş için isteğe bağlı mekanik tutma sağlar. Bu, özellikle yüksek titreşimli koşullarda veya bağlı sistemlerde dikey konuşlandırmada yararlıdır; aksi halde hareket veya basınçlandırma döngüleri sabitlenmemiş bileşenleri yerinden çıkarabilir. Su Altı Alüminyum Flanş, bu kilitleme portlarına geçen dört ayar vidasıyla tüpe sabitlenir.

Bu muhafaza; derin deniz ROV'ları, uzun süreli sensör podları ve dayanıklı, korozyona dirençli muhafazalar gerektiren diğer su altı sistemleri gibi uygulamalar için uygundur. Mühendislik ürünü bir basınçlı kap olarak Blu-Sub'ın modüler sızdırmazlık bileşenleriyle uyumluluğu, zorlu su altı koşullarında güvenilir performans sağlar.

Eksiksiz Sisteminizi Oluşturmak için Yardıma mı İhtiyacınız Var?

Şunu kullanın: Su Altı Muhafaza Oluşturucu ve eksiksiz su altı sisteminizi tam uyumluluk, gerçek zamanlı fiyatlandırma ve tek tıklamayla sipariş ile tasarlayın.

Oluşturucu Aracını Başlat →

Malzeme	Siyah eloksallı alüminyum, Arca-Swiss kanallı hassas işlenmiş uçlar
Ağırlık	Uzunluğa göre değişir; teknik tabloya bakın
Renk	Siyah
Derinlik Derecesi	1,000 m / 3,281 ft
Boyutlar	Boyut çizimine bakın

Açıklama

Bu Su Altı Muhafaza Alüminyum Tüp Blu-Sub'ın modüler flanş ve sızdırmazlık bileşenleriyle sorunsuz entegrasyon için dar toleranslarda işlenir. Rijit silindirik yapısı basınç altında deformasyona direnerek tutarlı O-ring sıkıştırmasına ve su altı ortamlarında uzun süreli su geçirmezlik performansına olanak verir. Bu tasarım, aşırı su altı koşullarında kararlılığı koruyabilen mühendislik ürünü basınçlı kap (PV) sisteminin temelini oluşturur.

Alüminyumun yüksek ısıl iletkenliği, bu muhafazayı iç ısı üreten sistemler için uygun hale getirir. Plastik veya akrilik muhafazaların aksine, bir su altı basınç muhafazası olarak etkili biçimde işlev görür; çevredeki suya pasif ısı dağılımını kolaylaştırarak hassas elektronikleri korumaya ve sızdırmaz sistemlerde genel termal kararlılığı iyileştirmeye yardımcı olur.

Şu ürünü sabitlerken: Su Altı Alüminyum Flanş veya başka herhangi bir flanş/uç kapak düzeneğini tüpe sabitlerken, tüm flanş O-ringlerini şu ürünle iyice yağlayın: O-Ring Yağlayıcı – MOLYKOTE® 111 Bileşiği. Flanşları zorlayarak yerine oturtmayın; yetersiz yağlama O-ringlere ve/veya flanş arayüzüne zarar vererek basınçlı kabın (PV) sızdırmazlık bütünlüğünü bozabilir.

Tüp en yaygın olarak şu ürün kullanılarak sızdırmaz hale getirilir: Su Altı Alüminyum Flanş ve şu iki seçenekten biriyle eşleştirilir: Su Altı Alüminyum Uç Kapak yüksek derinlik dereceli konuşlandırmalar için veya Su Altı Akrilik Uç Kapak iç görünürlüğün gerekli olduğu uygun maliyetli, şeffaf sistemler için (daha sığ kullanım). 115 mm sistemler için ek sızdırmazlık seçenekleri şunlardır: Su Altı Polimer Flanş ve Uç Kapak 115mm, Su Altı Optik Kubbe Uç Kapak 115mm (ayrı Su Altı Alüminyum Flanş ve kubbe tutucu halkası gerektirir) ve Su Altı Optik Cam Flanş ve Uç Kapak 115mm.

Şeffaf yüzeyleri veya ışık geçirgenliği bulunmadığından bu muhafaza tipi, görsel erişimin gerekli olmadığı veya ışık, biyolojik kirlenme ya da EMI'ye karşı korumanın avantaj sağladığı sistemlerde tercih edilir. Blu-Sub'ın modüler su altı sisteminin bir parçası olarak, derin okyanus elektroniği ve uzun süreli konuşlandırmalar için güvenilir bir mühendislik ürünü basınçlı kap olarak işlev görür.

Flanş ve Uç Kapak Seçenekleri

Ayrı Satılır

Su Altı Alüminyum Uç Kapak
Çift O-ring ve mekanik sıkıştırma kullanarak alüminyum tüp için sağlam bir sızdırmazlık arayüzü sağlar. Şu ürün: Su Altı Alüminyum Flanş Alüminyum Uç Kapağı monte etmek ve güvenli, su geçirmez bir sızdırmazlık sağlamak için gereklidir. Yaygın kurulumlar için önceden yapılandırılmış çeşitli delik düzenleri sunuyoruz; böylece penetratör ve konnektör entegrasyonu kolaylaşır. Derinlik Derecesi: 1,000 m / 3,281 ft'ye kadar.

Su Altı Akrilik Uç Kapak
İç görünürlüğün gerekli olduğu uygulamalar için uygun maliyetli, şeffaf bir uç kapak seçeneğidir. Şu ürünle birlikte kullanılır: Su Altı Alüminyum Flanş su geçirmez bir sızdırmazlık oluşturmak için. Yalnızca boydan boya delikli tasarımdır ve çapa bağlı olarak daha düşük derinlik derecelerine sahiptir (300 m / 984 ft'ye kadar).

Su Altı Plastik Flanş ve Uç Kapak 115mm
Genel amaçlı kullanım için ekonomik bir seçenektir. Yalnızca 115 mm tüp sistemleri için mevcuttur. Derinlik Derecesi: 30 m / 98 ft'ye kadar.

Su Altı Optik Kubbe Uç Kapak
Minimum bozulma gerektiren su altı görüş sistemleri için geniş açılı polikarbonat (PC) görüntüleme kubbesi sağlar. Yalnızca 115 mm tüp sistemlerinde mevcuttur ve şu ürünü gerektirir: Su Altı Alüminyum Flanş ve montaj için sekiz montaj vidasıyla sabitlenen bir kubbe tutucu halkası. Derinlik Derecesi: 1,000 m / 3,281 ft'ye kadar.

Su Altı Optik Cam Flanş ve Uç Kapak 115mm
Görüntüleme ve sensör yükleri için hassas bir optik pencereye sahiptir. Yalnızca 115 mm tüp sistemleri için mevcuttur. Derinlik Derecesi: 300 m / 984 ft'ye kadar.

Subsea enclosure options: a rectangular box, clear acrylic tubes and black aluminum tubes.

Alternatif Blu-Sub Muhafaza Seçenekleri

Ayrı Satılır

Blu-Sub Muhafaza Akrilik Tüp
Su altı uygulamaları için hafif ve optik olarak şeffaf bir alternatif sunar. 85 mm, 115 mm ve 165 mm çap seçenekleriyle sunulan akrilik tüp; görsel incelemeyi, aydınlatmayı ve kompakt elektroniği destekler. Blu-Sub flanşları, uç kapakları ve dahili tepsi setleriyle uyumludur. Derinlik Derecesi: 20 m – 250 m / 66 ft – 820 ft (boyut ve uzunluğa göre değişir).

Blu-Sub Su Geçirmez Muhafaza Kutusu
Kompakt elektronikler ve batarya modülleri için sağlam bir su altı muhafaza çözümüdür. Korozyona dayanıklı alüminyumdan üretilir, bileşen ısısının dağıtımı için doğrudan bir termal yol sağlar ve kablo penetratörü ile konnektör montajı için önceden delinmiş M10 deliklere sahiptir. Derinlik Derecesi: 300 m / 984 ft'ye kadar.

Uyumlu: Alüminyum Tüp Muhafaza Montaj Plakası

Ayrı Satılır

Alüminyum Tüp Muhafaza Montaj Plakası
Blu-Sub Alüminyum Tüp Muhafazaları için özel olarak tasarlanan bu montaj plakası, Arca-Swiss uyumlu sistemlere güvenli montaja olanak verir. Hem geniş (46 mm) hem de dar (10 mm) formatlarda sunulan her sürüm, M4 vidalar kullanarak yandan sıkıştırılır ve dişli ile havşalı montaj delikleri sayesinde esnek kurulum sunar. Siyah eloksallı alüminyumdan üretilmiştir ve çeşitli su altı konuşlandırma senaryoları için dayanıklı, korozyona dirençli destek sağlar.

Alüminyum Tüp Muhafaza Montaj Plakası

Muhafaza İç Donanım Seçenekleri

Ayrı Satılır

Muhafaza Tüpü için Elektronik Tepsi Seti
Blu-Sub muhafazaları içindeki dahili elektronik bileşenler, bataryalar ve PCB'ler için modüler bir montaj sistemi sağlar. 85 mm, 115 mm ve 165 mm tüpler için mevcut olan tepsi; taban bağlantıları, raf destekleri ve montaj donanımı içerir. Hem alüminyum hem de akrilik tüp muhafazalarla tamamen uyumludur ve su altı bileşenleri için düzenli, güvenli bir yerleşim sunar.

Muhafaza Tüpü için Yalıtımlı PCB Kart Rafı
Tek noktalı veya çift noktalı raf destekleri kullanılarak doğrudan tepsi setine oturacak şekilde tasarlanmıştır. Yeşil, çift taraflı elektriksel olarak yalıtılmış PCB malzemeden üretilmiştir ve bileşen delme, geçişler ve kablo yönlendirmeye yardımcı olmak için önceden işaretlenmiş nokta delikleri içerir.

İsteğe Bağlı Havalandırma ve Vakum Kontrol Çözümleri

Ayrı Satılır

Blu-Sub, basınç dengeleme, muhafaza servisi ve vakum sızıntı testini yönetmek için iki uyumlu çözüm sunar. Her seçenek farklı operasyonel gereksinimleri ve sızdırmazlık performansı düzeylerini destekler:

Su Altı M10 Kendinden Sızdırmaz Havalandırma ve Vakum Tapası
Hem vakum sızıntı testine hem de hortum çıkarıldıktan sonra negatif iç basıncın korunmasına olanak tanıyan gelişmiş, kendinden sızdırmaz bir porttur. Dahili valf ve kilit kapağı bağlantı kesildikten sonra vakumu korur; bu da yoğuşmayı önlemek veya basıncı dengelemek için uygundur. Bulkhead, bakır vakum tapası ve kilit kapağı içerir. 1,000 m / 3,280 ft derinlik derecesine sahiptir. Negatif basınç uygulamak muhafazanın kapalı tutulmasına da yardımcı olabilir ve depolama veya konuşlandırma sırasında sızdırmazlık performansını iyileştirebilir.

Su Altı M8 Havalandırma ve Vakum Tapası
Manuel havalandırma ve geçici vakum testi için kompakt, iki parçalı bir sistemdir. Testten sonra tapa takılarak vakum manuel olarak yeniden sızdırmaz hale getirilmelidir. Hızlı sızıntı kontrolleri veya servis sırasında havalandırma için uygundur. 1,000 m / 3,280 ft derinlik derecesine sahiptir. Kısa süreli vakum basınçlandırması, bağlantı elemanları takılmadan önce flanşların sıkı çekilmesine veya muhafaza kapaklarının kapalı tutulmasına yardımcı olabilir.

GÖNDERİM LİSTESİ

1 x Muhafaza Alüminyum Tüp

Teknik Özellikler

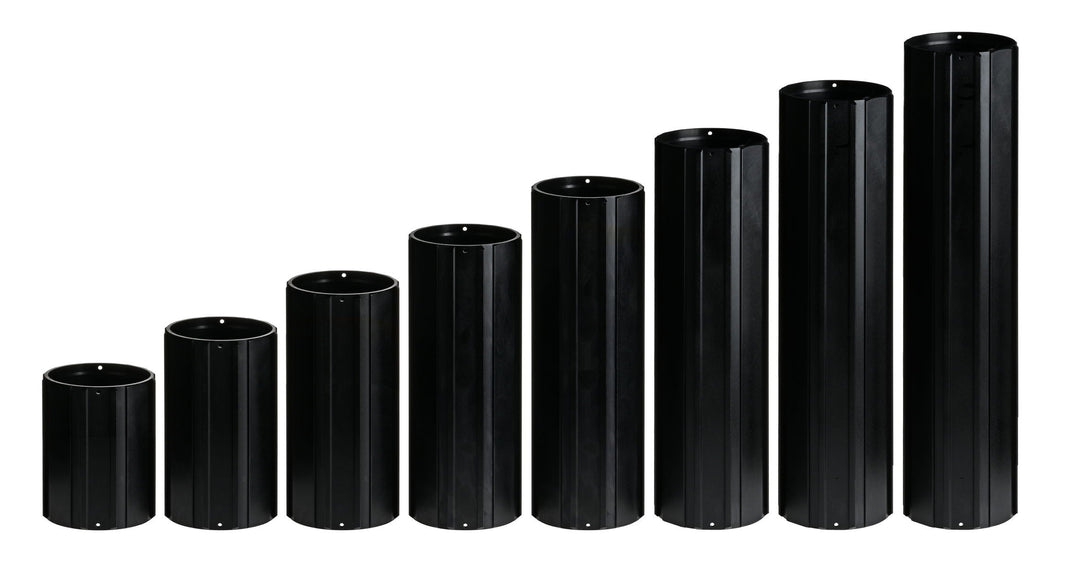

Öğe	Malzeme	Derinlik Derecesi	Ağırlık
115 Alüminyum Tüp / 150 Uzunluk	Siyah Eloksallı Alüminyum	1,000 metre / 3,281 ft	832 g
115 Alüminyum Tüp / 200 Uzunluk	Siyah Eloksallı Alüminyum	1,000 metre / 3,281 ft	1,116 g
115 Alüminyum Tüp / 250 Uzunluk	Siyah Eloksallı Alüminyum	1,000 metre / 3,281 ft	1,435 g
115 Alüminyum Tüp / 300 Uzunluk	Siyah Eloksallı Alüminyum	1,000 metre / 3,281 ft	1,715 g
115 Alüminyum Tüp / 350 Uzunluk	Siyah Eloksallı Alüminyum	1,000 metre / 3,281 ft	2,020 g
115 Alüminyum Tüp / 400 Uzunluk	Siyah Eloksallı Alüminyum	1,000 metre / 3,281 ft	2,307 g
115 Alüminyum Tüp / 450 Uzunluk	Siyah Eloksallı Alüminyum	1,000 metre / 3,281 ft	2670 g
115 Alüminyum Tüp / 500 Uzunluk	Siyah Eloksallı Alüminyum	1,000 metre / 3,281 ft	2965 g

NOT: Eloksal işlemi nedeniyle her iki uçta bir miktar beyaz kalıntı veya renk değişikliği olabilir. Bu yalnızca kozmetiktir ve su geçirmezlik veya sızdırmazlık performansını etkilemez.

Öğe	İç Çap (A)	Dış Çap (B)	Uzunluk (C)	Arca-Swiss Arayüzü (D)	Arayüz Mesafesi (E)	Piston Deliği Derinliği (F)
115 Alüminyum Tüp	104 mm	115 mm	Toplam Uzunluk ±0.5 mm	38.1 mm	119 mm	28 mm

O-ring temas yüzeyi çizilmişse yine de kullanılabilir mi?
Hayır. O-ring temas yüzeyindeki herhangi bir hasar sızdırmazlığı bozabilir ve sızıntı riski oluşturur. Sızdırmazlık yüzeyi çizilmişse muhafaza kullanılmamalıdır; küçük kusurlar bile basınçlı kabın (PV) su geçirmezlik bütünlüğünü etkileyebilir.

Özel uzunluklar talep edilebilir mi?
Evet, özel uzunluklar talep üzerine ek ücret karşılığında sunulur. Daha uzun tüplerin basınç direncinin daha düşük olabileceğini ve teslim sürelerinin uzunluk ile sipariş miktarına göre değişebileceğini unutmayın. Özel boyutlar, araştırma ve endüstriyel uygulamalara yönelik özel mühendislik ürünü basınçlı kap sistemlerinde ve su altı basınç muhafazalarında sıklıkla kullanılır.

Başka çap boyutları mevcut mu?
Evet, diğer iç ve dış çap konfigürasyonları geliştirme aşamasındadır. Sisteminiz veya modüler bir basınçlı kap (PV) düzeneğine entegrasyon için belirli bir boyuta ihtiyacınız varsa bizimle iletişime geçin.

Blu-Sub Akrilik Tüplerle uyumlu mu?
Evet, Blu-Sub Su Altı Alüminyum Muhafaza Tüpleri Blu-Sub Akrilik Tüplerle uyumlu olacak şekilde tasarlanmıştır ve birbirlerinin yerine kullanılabilir. Malzeme farklılıkları nedeniyle iç hacim veya uyumda küçük farklılıklar olabilir; ancak her ikisi de Blu-Sub'ın modüler su altı muhafaza sistemi içinde su altı basınç muhafazası olarak işlev görür.

Tüpün yanındaki dört delik ne için kullanılır?
Bu delikler flanş gövdesindeki dişli deliklerle hizalanır ve ayar vidaları kullanılarak isteğe bağlı mekanik kilitleme için tasarlanmıştır. Çalışma için gerekli olmasalar da flanş ayrılmasına karşı ek koruma sağlarlar. Akrilik tüplerin aksine alüminyum tüpler vakum tutmaya dayanmaz ve tasarım gereği mekanik olarak kilitlenebilir—mühendislik ürünü basınçlı kap koşullarında yapısal güvenilirlik sağlar.

3D Model Görüntüleyici

Not: Yukarıda gösterilen 3D model yalnızca referans amaçlıdır. Ürünle birlikte dahil olmayan bileşenler, aksesuarlar veya alternatif boyutlar içerebilir. Basitlik açısından, birden fazla versiyon mevcut olduğunda genellikle yalnızca temsilî tek bir boyut gösterilir. Dahil edilen içerikler ve boyuta özel farklılıklar hakkında ayrıntılı bilgi için lütfen ürünün Gönderim Kılavuzu'na bakın.

3D Modeli İndir (STEP) - 115 Alüminyum Tüp 150 Uzunluk

3D Modeli İndir (STEP) - 115 Alüminyum Tüp 200 Uzunluk

3D Modeli İndir (STEP) - 115 Alüminyum Tüp 250 Uzunluk

3D Modeli İndir (STEP) - 115 Alüminyum Tüp 300 Uzunluk

3D Modeli İndir (STEP) - 115 Alüminyum Tüp 350 Uzunluk

3D Modeli İndir (STEP) - 115 Alüminyum Tüp 400 Uzunluk

3D Modeli İndir (STEP) - 115 Alüminyum Tüp 450 Uzunluk

3D Modeli İndir (STEP) - 115 Alüminyum Tüp 500 Uzunluk
