Beschrijving
Deze onderwaterconnector is een dry-mate oplossing, geschikt voor gebruik tot een diepte van 1 000 meter. Hij is bedoeld om volledig aan de lucht te worden gekoppeld vóór onderdompeling en is ontworpen voor betrouwbare stroom- of signaaloverdracht via vergulde contacten. Het systeem ondersteunt zowel 3- als 6-polige configuraties en is compatibel met een breed scala aan modulaire onderzeese assemblages.

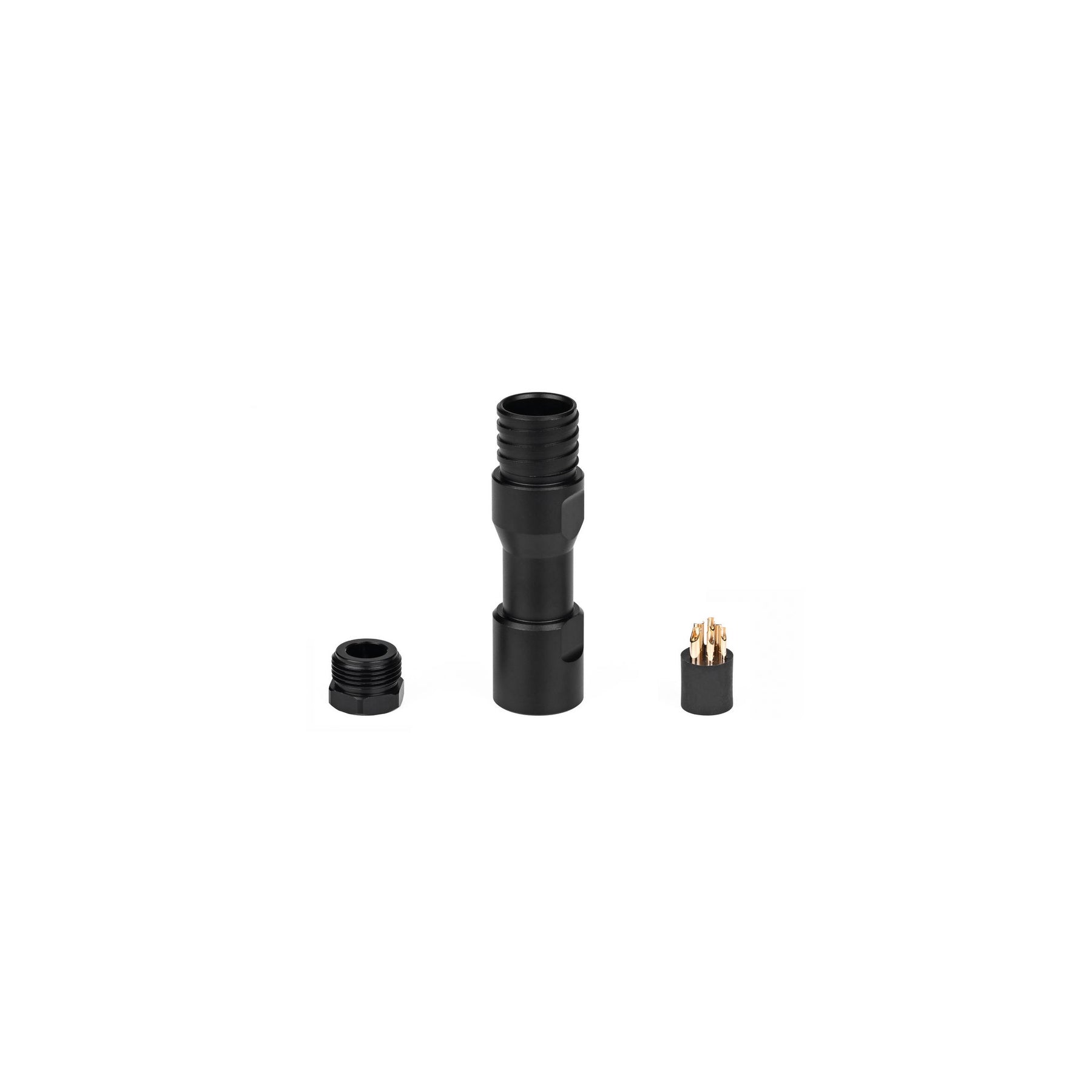

Elke connector heeft een behuizing van hard-geanodiseerd aluminium met nauwkeurige o-ringgroeven om waterdichte integriteit te garanderen. De kabelbussen en stekkers worden door de gebruiker gemonteerd en moeten intern worden afgedicht met lijm — doorgaans een maritieme epoxy zoals Loctite Epoxy Marine. Connectoren moeten volledig gekoppeld zijn of worden afgesloten met een afdichtdop om waterdicht te blijven onder druk.
Compatibel met: diepzee-onderwaterkabels
Apart verkocht
Blu-Sub mannelijke stekkers en vrouwelijke bussen zijn ontworpen om te werken met de diepzee-onderwaterkabel voor betrouwbare stroom- en signaaloverdracht in onderwateromgevingen. Raadpleeg de technische specificaties voor richtlijnen over de kabelafmetingen. Derdenkabels kunnen ook worden gebruikt als ze binnen de ondersteunde afmetingen vallen — controleer de specificaties of neem contact met ons op voor compatibiliteitsadvies.
Compatibel met: diepzee-kabelconnectoren – M10-bulkheads
Apart verkocht
De Blu-Sub 3- en 6-pins mannelijke stekkerconnectoren zijn ontworpen om rechtstreeks in onze diepzee M10-bulkheadconnectoren te worden geschroefd, waardoor een veilige, waterdichte verbinding ontstaat tussen interne en externe kabels. Deze configuratie is ideaal voor wanddoorvoeren of paneeldoorvoeren van behuizingen en maakt eenvoudige loskoppeling in het veld mogelijk zonder de afgedichte interne onderdelen te verstoren.
Compatibel met: diepzee-kabelconnectoren – afdichtdoppen
Apart verkocht
Diepzee-afdichtdoppen zijn verkrijgbaar in zowel mannelijke als vrouwelijke versies en zijn speciaal ontworpen om te koppelen met de diepzee-kabelconnectoren – mannelijke stekkers en vrouwelijke bussen. Ze worden aangeboden in kortsluitende en niet-kortsluitende varianten om aan verschillende operationele behoeften te voldoen. Deze doppen beschermen ongebruikte connectoren door de waterdichtheid te behouden en de contactoppervlakken te beschermen tegen vocht, druk en vuil tijdens opslag of gedeeltelijke inzet.
VERZENDLIJST
Technische specificaties
| Diepzee-kabelconnectoren – vrouwelijke bussen en mannelijke stekkers | Gemonteerd of niet | Buitendiameter van de adapterkabel | Gewicht |
|---|---|---|---|
| 3-pins mannelijke kabelstekker | Vereist montage | Ø5–Ø8 | 20 g |
| 6-pins mannelijke kabelstekker | Vereist montage | Ø5–Ø8 | 20 g |
| 3-pins vrouwelijke kabelbus | Vereist montage | Ø5–Ø8 | 22 g |
| 6-pins vrouwelijke kabelbus | Vereist montage | Ø5–Ø8 | 23 g |
| SPECIFICATIE | 3 PIN | 6 PIN |
|---|---|---|
| Nominale spanning per kern | 500 VAC | 500 VAC |
| Nominale stroom per kern | 15 A (16 AWG) | 15 A (16 AWG) + 3 A (24 AWG) |
| Isolatieweerstand | ≥10 MΩ | ≥10 MΩ |
| Contactweerstand | ≤10 mΩ | ≤10 mΩ |
| Bedrijfstemperatuur | -25~70 °C | -25~70 °C |
| Maximale draaddiameter | 16 AWG | 16 AWG + 24 AWG |
De maatvoeringstekening wordt hieronder weergegeven. Deze bevat alle onderdelen in de reeks diepzee-kabelconnectoren, inclusief de diepzee-kabelconnectoren – vrouwelijke bussen en mannelijke stekkers, diepzee-kabelconnectoren – M10-bulkheads en diepzee-kabelconnectoren – afdichtdoppen.
Bedradingsgids
Wat zijn dry-mate en wet-mate verbindingen?
Dry-mate verwijst naar verbindingen die alleen in lucht kunnen worden aangesloten en losgekoppeld. Ze moeten volledig verbonden zijn om waterdicht te zijn en om te voorkomen dat de pinnen aan water worden blootgesteld.
Zo moet de vrouwelijke bus worden aangesloten op een mannelijke stekker of een afdichtdop om waterdicht te blijven. Op dezelfde manier moet een mannelijke stekker worden verbonden met een vrouwelijke bus of afdichtdop om waterdichtheid te garanderen.
Hoe verschillen ze van traditionele rubber-afgedichte connectoren?
Diepzee-kabelconnectoren maken zelfmontage van bedrading mogelijk, vergelijkbaar met waterdichte luchtvaartstekkers, maar zijn geschikt voor gebruik op grote diepte.
Welke gereedschappen en materialen zijn nodig voor de montage?
1. Compatibele kabels
2. Soldeerbout
3. Draadstripper
4. Isopropylalcohol en pluisvrije doek
5. Epoxyhars of andere afdichtlijmen
Welke factoren beïnvloeden de waterdichtheid tijdens de montage?
1. Type gebruikte lijm
2. Materiaal van de gebruikte kabels
3. Kwaliteit van de reiniging tijdens de voorbereiding
Welke factoren beïnvloeden de waterdichte prestaties na montage?
1. Oppervlakteconditie van het contactgebied van de afdichtring (bijv. slijtage of krassen)
2. Veroudering of beschadiging van de afdichtring
3. Algemene kwaliteit van de verbinding
Waarom zijn de connectoren stroef en moeilijk aan te sluiten?
Als er geen vet aanwezig is op de O-ring, wordt aanbevolen O-ring smeermiddel – MOLYKOTE® 111 Compound aan te brengen om wrijving te verminderen en de montage te vergemakkelijken.
