ชุดแคลมป์ยึดท่ออะคริลิกสำหรับงานใต้น้ำ

Name: ชุดแคลมป์ยึดท่ออะคริลิกสำหรับงานใต้น้ำ
Brand: Blu-Sub
SKU: BS-SSC-TCLMP-ACR-A1A1
Price: 53.95 CAD
Availability: InStock

BS-SSC-TCLMP-ACR-A1A1

$53.95

10 หน่วย พร้อมสำหรับ จัดส่งด่วน - จัดส่งภายใน 1-2 วันทำการ

หน่วยเพิ่มเติม ผลิตตามคำสั่งซื้อ - จัดส่งภายใน 2-4 สัปดาห์

HS 7616.99 (CN)

การจัดส่งคำนวณยอดที่ขั้นตอนชำระเงิน

เส้นผ่านศูนย์กลาง

เส้นผ่านศูนย์กลาง 85 มม.

เส้นผ่านศูนย์กลาง 115 มม.

เส้นผ่านศูนย์กลาง 165 มม.

แคลมป์รัดท่อ Blu-Sub เป็นอุปกรณ์ยึดที่มั่นคงแข็งแรงสำหรับการติดตั้งปลอกหุ้มอุปกรณ์ใต้น้ำเข้ากับโครง ROV หรือโครงสร้างรองรับ แคลมป์เหล่านี้ได้รับการออกแบบมาโดยเฉพาะสำหรับใช้งานร่วมกับ ท่ออะคริลิก Blu-Sub และมีขนาดรองรับเส้นผ่านศูนย์กลางท่อที่ 85 มม., 115 มม. และ 165 มม.

แคลมป์แต่ละชิ้นมีดีไซน์แบบวงแหวนแยกส่วน (split-ring) ผลิตจากอะลูมิเนียมชุบอโนไดซ์เพื่อความแข็งแรงและทนทานต่อการกัดกร่อน พร้อมรูยึดขนาด M5 ที่ช่วยให้ติดตั้งร่วมกับอุปกรณ์อื่นได้ง่าย โดยฐานยึดและอุปกรณ์ติดตั้งจะจำหน่ายแยกต่างหาก เพื่อรองรับรูปแบบการติดตั้งที่หลากหลายตามความต้องการ

เครื่องมือสร้างตู้ครอบอุปกรณ์ใต้น้ำ - ส่วนโปรโมชัน (แบบพื้นฐาน)

ต้องการความช่วยเหลือในการสร้างระบบที่สมบูรณ์ของคุณหรือไม่?

ใช้ เครื่องมือ Subsea Enclosure Builder ของเราเพื่อออกแบบระบบใต้น้ำที่สมบูรณ์แบบ มั่นใจได้ในความเข้ากันได้ของอุปกรณ์ พร้อมแสดงราคาแบบเรียลไทม์และสั่งซื้อได้ง่ายเพียงคลิกเดียว

เปิดเครื่องมือสร้าง →

วัสดุ	อลูมิเนียมชุบอโนไดซ์สีดำ
น้ำหนัก	85 มม.: 170 ก. / 115 มม.: 198 ก. / 165 มม.: 295 ก.
สี	สีดำ
ระดับความลึกที่รองรับ	ไม่มีข้อมูล
ขนาด	โปรดดูแบบแสดงขนาด

ใช้งานร่วมกับ: ท่ออะคริลิกสำหรับเคสกันน้ำใต้น้ำ

จำหน่ายแยกต่างหาก

แคลมป์เหล่านี้ได้รับการออกแบบมาโดยเฉพาะสำหรับใช้งานร่วมกับ ท่ออะคริลิก Blu-Sub มีขนาดเส้นผ่านศูนย์กลางภายนอกให้เลือกทั้ง 85 มม., 115 มม. และ 165 มม. โดยรูปทรงด้านในของแคลมป์แต่ละชิ้นได้รับการออกแบบมาให้พอดีกับขนาดเส้นผ่านศูนย์กลางของท่ออย่างแม่นยำ ช่วยให้ยึดเกาะได้อย่างมั่นคงและทนทานต่อแรงสั่นสะเทือน โดยไม่ก่อให้เกิดความเสียหายต่อตัวโครงสร้าง

หมายเหตุ: แคลมป์เหล่านี้ไม่เหมาะสำหรับใช้งานกับท่ออะลูมิเนียม หากต้องการยึดเคสหรือตัวเครื่องที่ทำจากอะลูมิเนียม ให้ใช้ฐานยึดที่รองรับการใช้งานร่วมกันได้ เช่น ฐานยึดแบบ Arca-Swiss

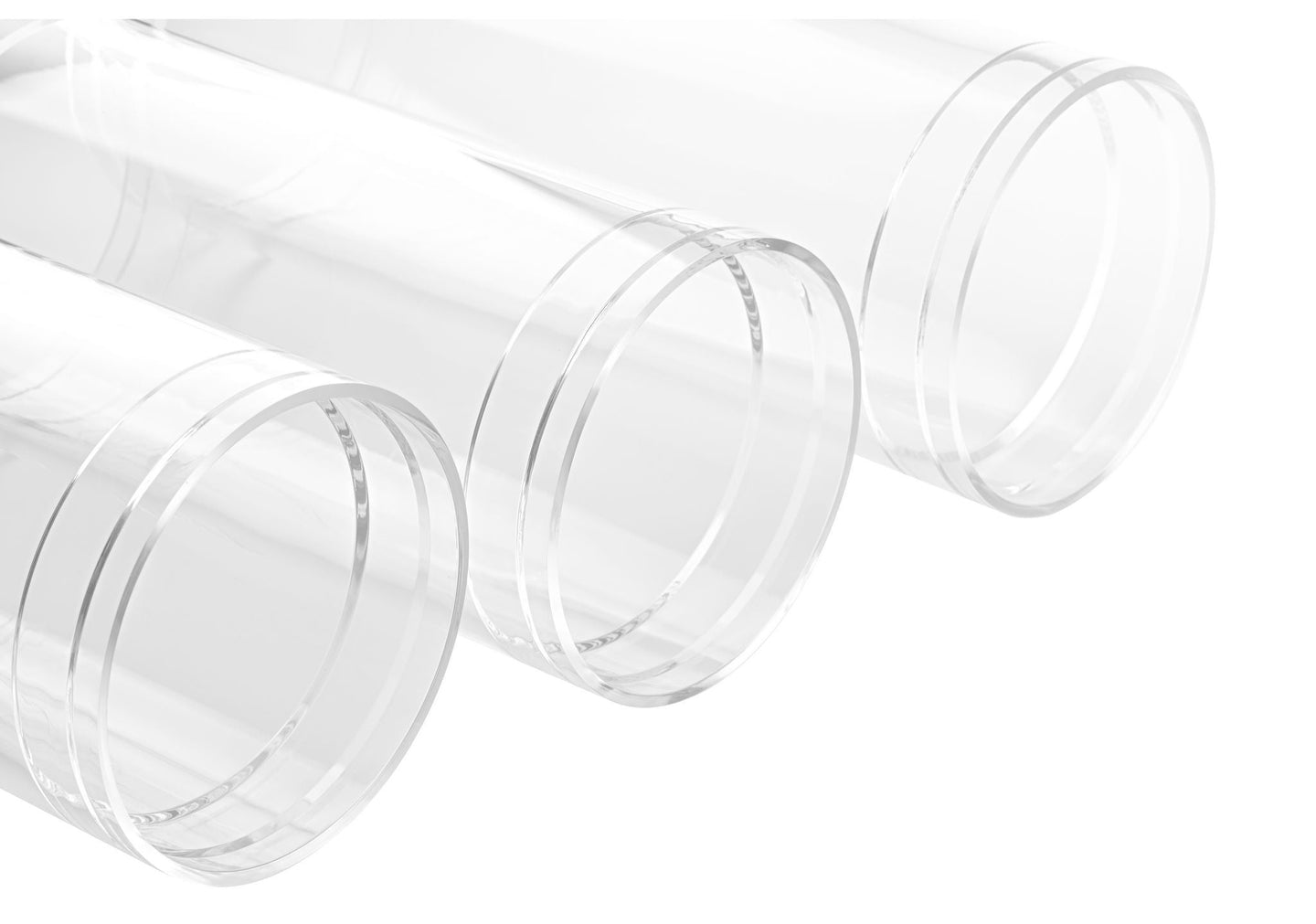

ท่ออะคริลิกสำหรับตู้ครอบอุปกรณ์ใต้น้ำ

รายการจัดส่ง

1 x ชิ้นส่วนด้านบนของแคลมป์รูปครึ่งวงกลม
1 x ชิ้นส่วนด้านล่างของแคลมป์รูปครึ่งวงกลม
สกรู 4 ตัว
แผ่นกาวกันลื่น 1 ชิ้น

ข้อมูลจำเพาะทางเทคนิค

สินค้า	ตัวยึดท่ออะคริลิก
วัสดุ	อลูมิเนียมชุบอโนไดซ์สีดำ
ขนาดเส้นผ่านศูนย์กลางภายนอกของท่อที่รองรับ	85 มม., 115 มม., 165 มม.
น้ำหนัก	85 มม.: 170 กรัม; 115 มม.: 198 กรัม; 165 มม.: 295 กรัม
คุณสมบัติการออกแบบ	• แคลมป์รูปครึ่งวงกลมแบบสองชิ้นที่ยึดประสานกันได้ • มีรูสำหรับยึดติดตั้งที่ด้านล่างและด้านข้าง เพื่อการยึดติดที่มั่นคง • มาพร้อมแผ่นกาวกันลื่นเนื้อนุ่มเพื่อการยึดเกาะที่ดียิ่งขึ้น • ไม่เหมาะสำหรับท่ออะลูมิเนียม ให้ใช้ฐานยึดแบบ Arca-Swiss แทน
รายการจัดส่ง	• 1 × แคลมป์ชิ้นบน • 1 × แคลมป์ชิ้นล่าง • สกรู 4 ตัว • 1 × แผ่นกาวกันลื่น
หมายเหตุการใช้งาน	• ตัดแผ่นกันลื่นให้ได้ความยาวที่เหมาะสมก่อนนำไปติด • ทำความสะอาดพื้นผิวให้สะอาดหมดจดก่อนติดแผ่นรอง • ตรวจสอบให้แน่ใจว่าแคลมป์ยึดแน่นหนาเพื่อป้องกันการลื่นหลุด

รายการ	ความกว้าง A	เส้นผ่านศูนย์กลางภายใน B	ความสูง C	ความหนา D	ความกว้างฐาน E	ระยะห่างก้นหลุม F	ระยะห่างก้นหลุม G	ระยะรูด้านข้าง H	ระยะรูด้านข้าง I
แคลมป์ 85 ตัว	30	85	97	5	46	40	22	105	10
แคลมป์ 115	30	115	127	5	46	40	22	135	10
แคลมป์ 165	30	165	181	5	46	40	22	185	10

มีรูยึดตำแหน่งใดบ้างที่สามารถใช้สำหรับการติดตั้งได้?
มีรูสำหรับติดตั้งอยู่ที่ด้านข้าง รวมถึงด้านบนและด้านล่าง

แผ่นกันลื่นแบบมีกาวจะหลุดออกมาไหม
เมื่อยึดเข้าที่แล้ว ชิ้นส่วนเหล่านี้จะไม่หลุดออกง่าย อย่างไรก็ตาม หากชิ้นส่วนหลุดออกหลังจากมีการถอดและประกอบซ้ำหลายครั้ง อาจจำเป็นต้องเปลี่ยนแผ่นกันลื่นใหม่

มีข้อควรระวังอะไรบ้างในการติดยึด?
เมื่อติดแผ่นกันลื่นเข้ากับแคลมป์ ตรวจสอบให้แน่ใจว่าได้ตัดแผ่นกันลื่นให้มีความยาวที่เหมาะสม และทำความสะอาดพื้นผิวที่จะติดแผ่นกันลื่นนั้น

สามารถใช้ยึดท่ออะลูมิเนียมได้หรือไม่
ไม่ อุปกรณ์นี้เหมาะสำหรับท่อทรงกระบอกเท่านั้น หากต้องการยึดท่ออะลูมิเนียม โปรดเลือกฐานยึดแบบ Arca-Swiss

โปรแกรมดูโมเดล 3 มิติ

หมายเหตุ: โมเดล 3 มิติที่แสดงด้านบนนี้มีไว้เพื่อ ใช้เป็นข้อมูลอ้างอิงเท่านั้น โมเดลดังกล่าวอาจประกอบด้วยชิ้นส่วน อุปกรณ์เสริม หรือขนาดทางเลือกที่ ไม่ได้รวมอยู่ ในสินค้าจริง โดยปกติแล้วจะมีการแสดงภาพเพียง ขนาดเดียวที่เป็นตัวแทน ของสินค้าในกรณีที่มีสินค้าหลายขนาด โปรดดูรายละเอียดเกี่ยวกับ อุปกรณ์ที่ให้มา และ ความแตกต่างของแต่ละขนาดได้ ที่ คู่มือการจัดส่ง สินค้า

ดาวน์โหลดโมเดล 3 มิติ (STEP) - แคลมป์รัดท่อขนาด 85 มม.

ดาวน์โหลดโมเดล 3 มิติ (STEP) - แคลมป์รัดท่อขนาด 115 มม.

ดาวน์โหลดโมเดล 3 มิติ (STEP) - แคลมป์รัดท่อขนาด 165 มม.
