Beskrivelse
Subsea M10-trykknapkontakten er udviklet til pålidelige momentane betjeningssignaler i undervandsstyringssystemer og understøtter anvendelser såsom fjernbetjent belysning, thrustere og menneske-maskine-grænseflader. Den er udstyret med et mekanisk magnetkontakt — ikke en Hall-effektkontakt eller trykaktiveret kontakt — hvilket sikrer ensartet udløsningsadfærd over hele dens nominelle dybde på 1,000 meter.
Når afbryderen trykkes ned, leder den kortvarigt strøm og nulstilles straks, når den slippes, hvilket gør den ideel til signalindgang til mikrocontrollere eller lavstrømslogiksystemer. Den er ikke egnet til direkte strømforsyning af højstrømsbelastninger uden eksternt kredsløb. Til anvendelser, der kræver skift mellem tændt og slukket eller styring af større enheder, bør kontakten kombineres med det valgfrie Toggle-relæstyremodul.
Afbryderen er fremstillet af sort anodiseret aluminium og er konstrueret til at holde i barske undervandsmiljøer. De indvendige komponenter er forseglet, så de kan modstå tryk og miljøpåvirkninger, og den har en levetid på op til 500 aktiveringer. Den integrerede cirkulære kant omkring den sekskantede skotgennemføring hjælper med at forhindre monteringsskader på kabinettets overflader under tilspænding.
Der skal udvises forsigtighed for at undgå utilsigtede aktiveringer forårsaget af stød eller vandbevægelse i samme retning som afbryderens aktivering. For at forbedre pålideligheden i sådanne situationer anbefales signalbehandlingsteknikker såsom filtrering med kort forsinkelse. Der kræves minimal vedligeholdelse, men lejlighedsvis skylning kan hjælpe med at fjerne snavs, der har samlet sig efter brug i grumset eller saltvand.
Aktivér fastholdt tænd/sluk-styring med relæmodul
Sælges separat
Denne trykknapkontakt udsender som standard et kortvarigt signal. Hvis du ønsker en funktion, hvor kontakten skifter mellem tændt og slukket, skal du kombinere den med det kompatible Blu-Sub-relæmodul nedenfor.
Toggle-relæstyremodul
Konverterer et kortvarigt tryk til en fastholdt tænd/sluk-funktion – tryk én gang for at tænde en enhed, tryk igen for at slukke den. Understøtter op til 16 A koblingsstrøm og inkluderer debounce-beskyttelse, slukning ved langt tryk og indbygget status-LED. Fås i 12 V- og 24 V-versioner.
Valgmuligheder for kompatible undervandskabinetter
Sælges separat
Denne Subsea M10-trykknapkontakt er kompatibel med en lang række Blu-Sub-kabinetter, der er udstyret med standard M10-monteringsåbninger. Sørg for, at panelet har tilstrækkelig tykkelse, og at der er tilstrækkelig indvendig plads til afbryderhuset og ledningsføringen, når du vælger et kabinet.
Subsea vandtæt kabinet
Kompakt aluminiumskabinet klassificeret til 300 m med tyve forborede M10-åbninger – perfekt til hurtig integration af trykknapkontakter, sensorer og andre undervandskomponenter.
Subsea akrylkabinetrør
Gennemsigtigt støbt akrylhus, der er klassificeret til 250 m. Anvendes sammen med endekapper i aluminium eller akryl, der har M10-åbninger til afbryderen og sikrer en vandtæt forsegling.
Subsea aluminiumskabinetrør
Højstyrke aluminiumsrør, der er klassificeret til 1,000 m. Kombineres med kompatible endekapper i aluminium eller akryl med M10-åbninger for sikker installation af trykknapkontakten i dybvandsanvendelser.
Kompatibel med: Subsea M10-koblingsrør
Sælges separat
Dette Subsea M10-koblingsrør giver mulighed for udvendig montering af trykknapkontakten, når direkte installation i panelet ikke er mulig. Det har indvendig plads til ledningsføring og kan forsegles med epoxy for at sikre vandtæthed og yderligere trækaflastning. Egnet til modulære ROV- eller AUV-systemer, der kræver tilgængelige eller vedligeholdelsesvenlige kontrolpunkter.
Kompatibelt monteringsværktøj
Sælges separat
Dette produkt kan monteres ved hjælp af Universal M8/M10-monteringsnøglen, et specialværktøj udviklet til Blu-Sub M8- og M10-komponenter af skotstypen, såsom gennemføringer, afbrydere, sensorer og stikudstyr.
Dens kompakte design med to ender muliggør installation i trange eller tætliggende opstillinger, mens kabelgennemføringsåbningerne gør det muligt at skubbe nøglen over forudmonterede kabler, hvilket muliggør installation eller vedligeholdelse uden at afbryde ledningsføringen.
Alternative trykknapkontakter
Sælges separat

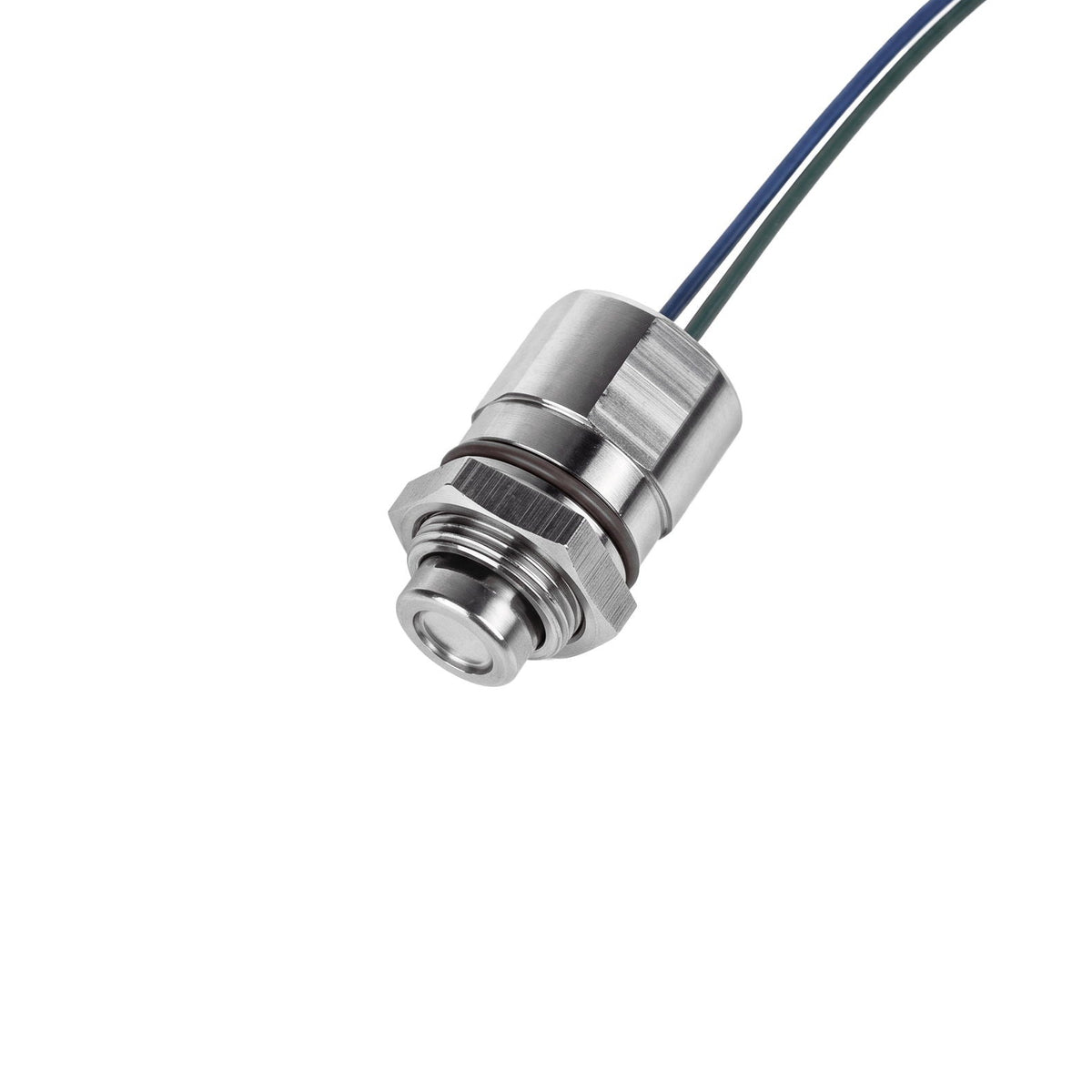

Leder du efter et ikke-magnetisk alternativ? Den indbyggede undervandstrykknapkontakt (ikke-magnetisk) har hus og knap i 316 rustfrit stål og er klassificeret til en maksimal dybde på 100 meter. Dens ikke-magnetiske konstruktion er velegnet til undervandssystemer med udstyr, der er følsomt over for magnetfelter.
Den momentane, selvreturnerende funktion slutter kredsløbet, mens knappen holdes inde, og bryder det, når den slippes. Vælg planforsænket gevindmontering eller delvist forsænket montering med den medfølgende M12-møtrik. Begge muligheder kræver den geometri for monteringshullet og O-ringstætningen, som er vist på produktets monteringstegning.
FORSENDELSESLISTE
Tekniske specifikationer
| Specifikation | Subsea M10-trykknapkontakt (uden låsefunktion) |
|---|---|
| Materiale | Aluminium |
| Udseende | Sort |
| O-ringstørrelse | Ø12 × 1.5 mm |
| O-ringmateriale | FKM75 brun fluorgummi |
| Maksimal nominel dybde | 1,000 m / 3,280 ft |
| Designlevetid | 3 år eller 500 cyklusser |
| Temperaturområde (luft) | -10 ~ 70°C / +14 ~ 158°F |
| Temperaturområde (vand) | -10 ~ 70°C / +14 ~ 158°F |
| Ledningslængde | ≈200 mm |
| Ledningsfarver | Blå, grøn |
| Ledningsspecifikation | 24 AWG |
| Elektrisk ydeevne |
0.5 A @ 125 V AC (resistiv belastning) ≈0.5 A @ 12 VDC ≈0.25–0.5 A @ 30 VDC ≈0.125–0.165 A @ 48 VDC ≈0.025 A @ 125 VDC |
| Knappens vandring | ≈1 mm |
| Nulstillingsfunktion | Kortvarigt tryk, selvtilbagestillende |
Dimensioner på monteringshuller
| Anbefalet størrelse | M10-trykknapkontakt |
|---|---|
| Anbefalet størrelse på gennemgående hul i skot (A) | Ø10.1 ± 0.1 |
| Tykkelse på lugeafdækning (B) | 13 mm |
| Overfladeområde (C) | 20 mm |
Efter at have brugt den i grumset vand i et stykke tid, mærker jeg en vis modstand, når jeg trykker på knappen. Er det normalt?
Ja, det er normalt. Der kan samle sig urenheder eller saltkrystaller i små sprækker. Du kan lægge kontakten i blød i varmt vand og trykke på den gentagne gange for at løsne eventuelle aflejringer og genoprette den smidige funktion.
Kan denne kontakt håndtere strømkilder med høj strømstyrke?
Nej, det kan den ikke. For at styre strømkilder med høj spænding eller høj strømstyrke bør du bruge MOSFET-afbrydere eller relæer sammen med denne afbryder.
Kan I levere et elektrisk skema for kontakten?
Nej, dette er en simpel fysisk tænd/sluk-kontakt uden indbygget elektronik. Den kan betragtes som en grundlæggende momentkontakt.
Kan denne kontakt bruges i lavt vand eller i luften?
Ja, den er klassificeret til brug fra 0 til 1,000 meter under vand og er også fuldt ud egnet til brug i luften.
3D-modelviser
Bemærk: Den ovenfor viste 3D-model er udelukkende til orientering. Den kan indeholde komponenter, tilbehør eller alternative størrelser, der ikke følger med produktet. Af hensyn til overskueligheden vises der typisk kun én repræsentativ størrelse, når der findes flere versioner. Se produktets forsendelsesvejledning for detaljerede oplysninger om indholdet og størrelsesspecifikke forskelle.
