説明

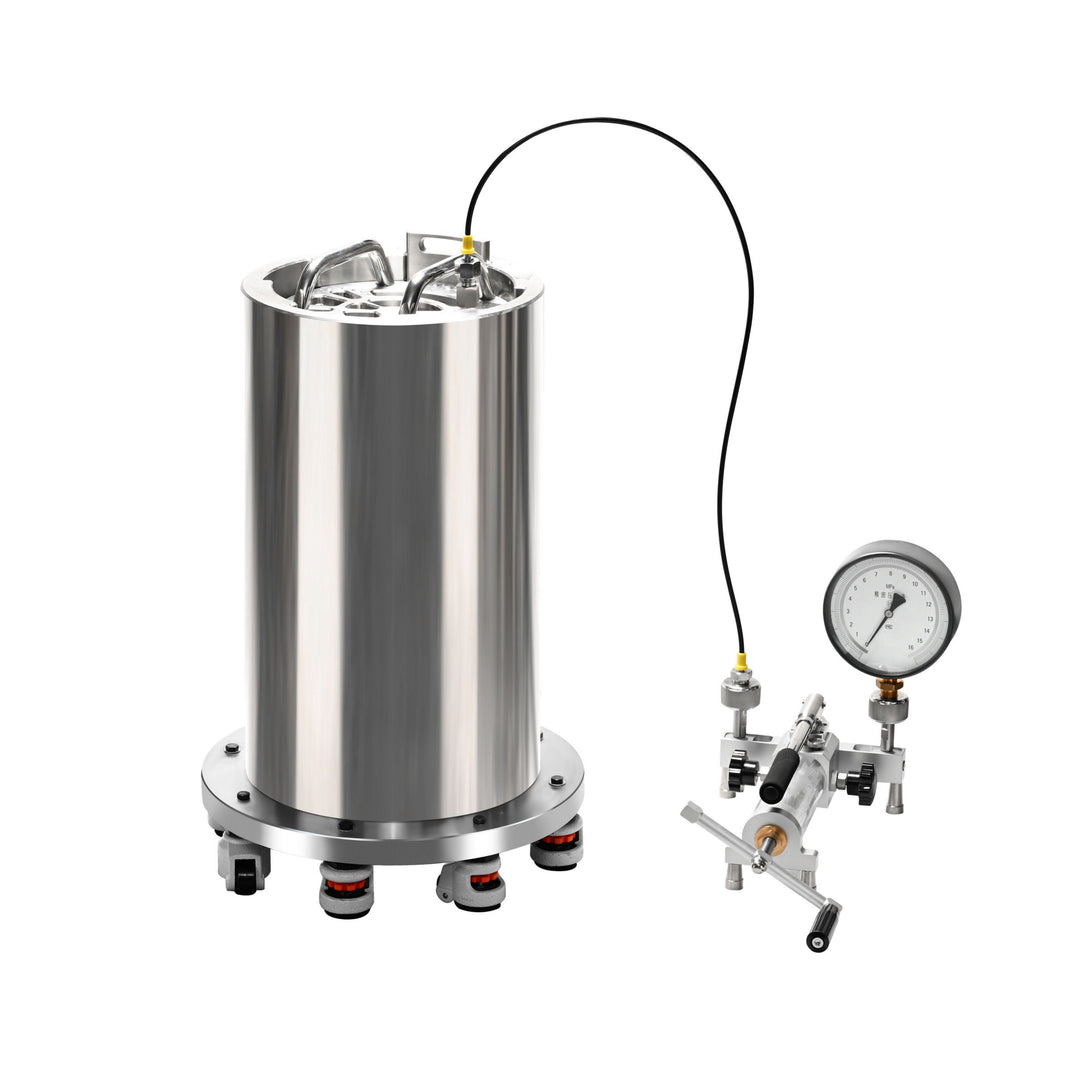

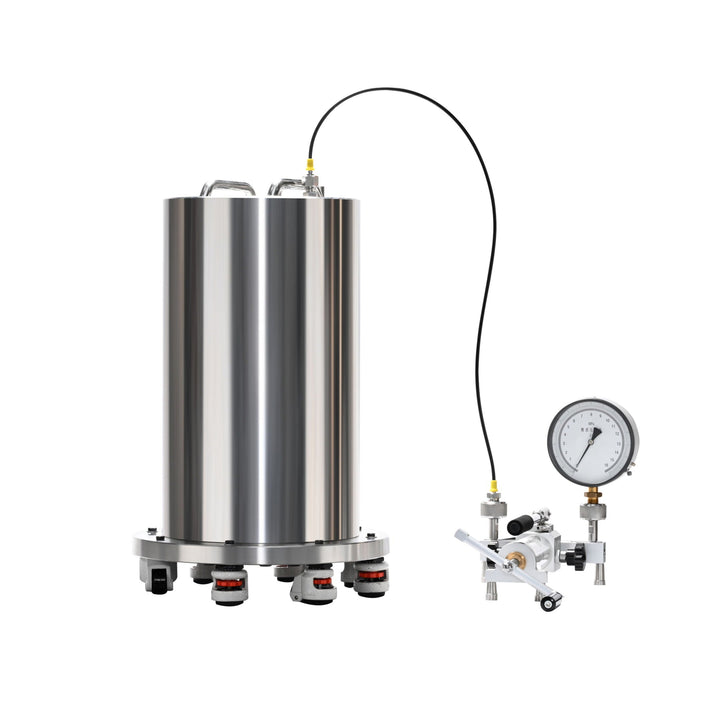

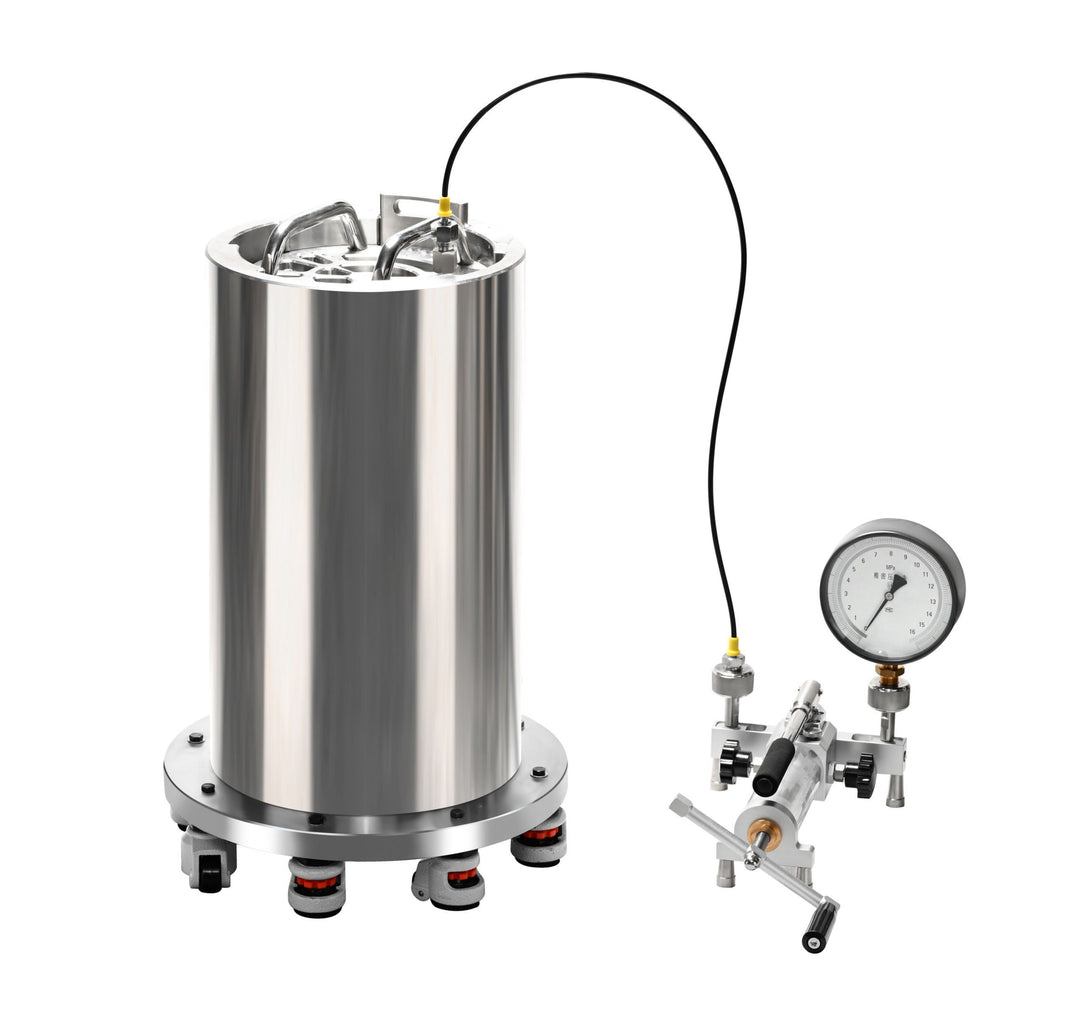

耐圧試験チャンバー – 10 MPa / 20 Lは、耐腐食性に優れた304ステンレス鋼で構成されたプロ仕様の静水圧試験装置です。エンジニアや技術者は、最大10 MPa（水深1,000メートルに相当）の耐圧を安全にシミュレートでき、エンクロージャー、ケーブル貫通部、コネクターなどの水中機器の耐圧性能を検証するのに最適です。

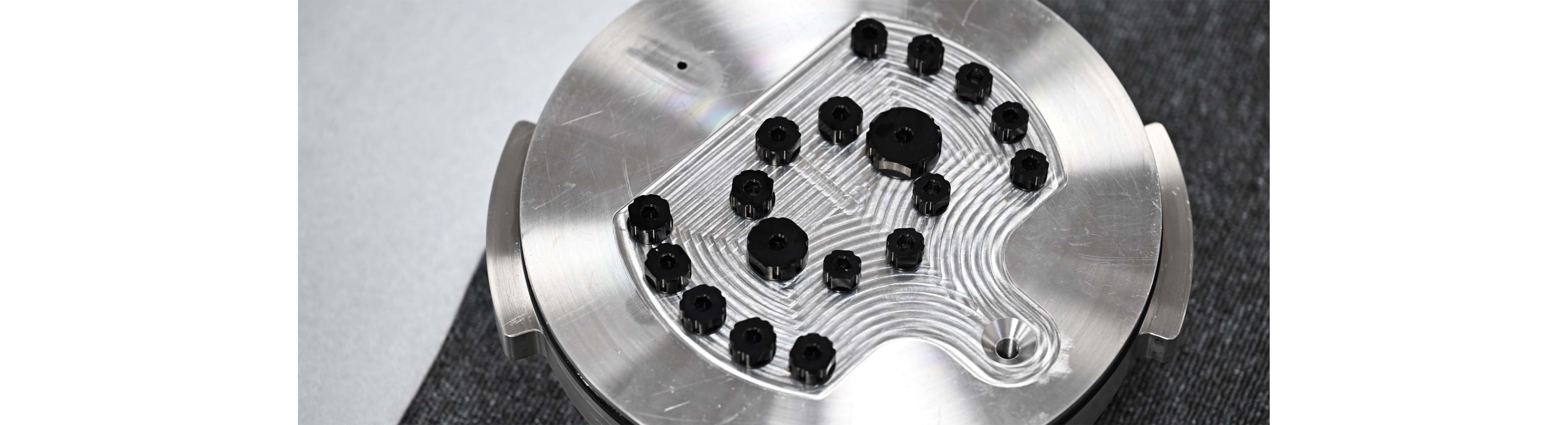

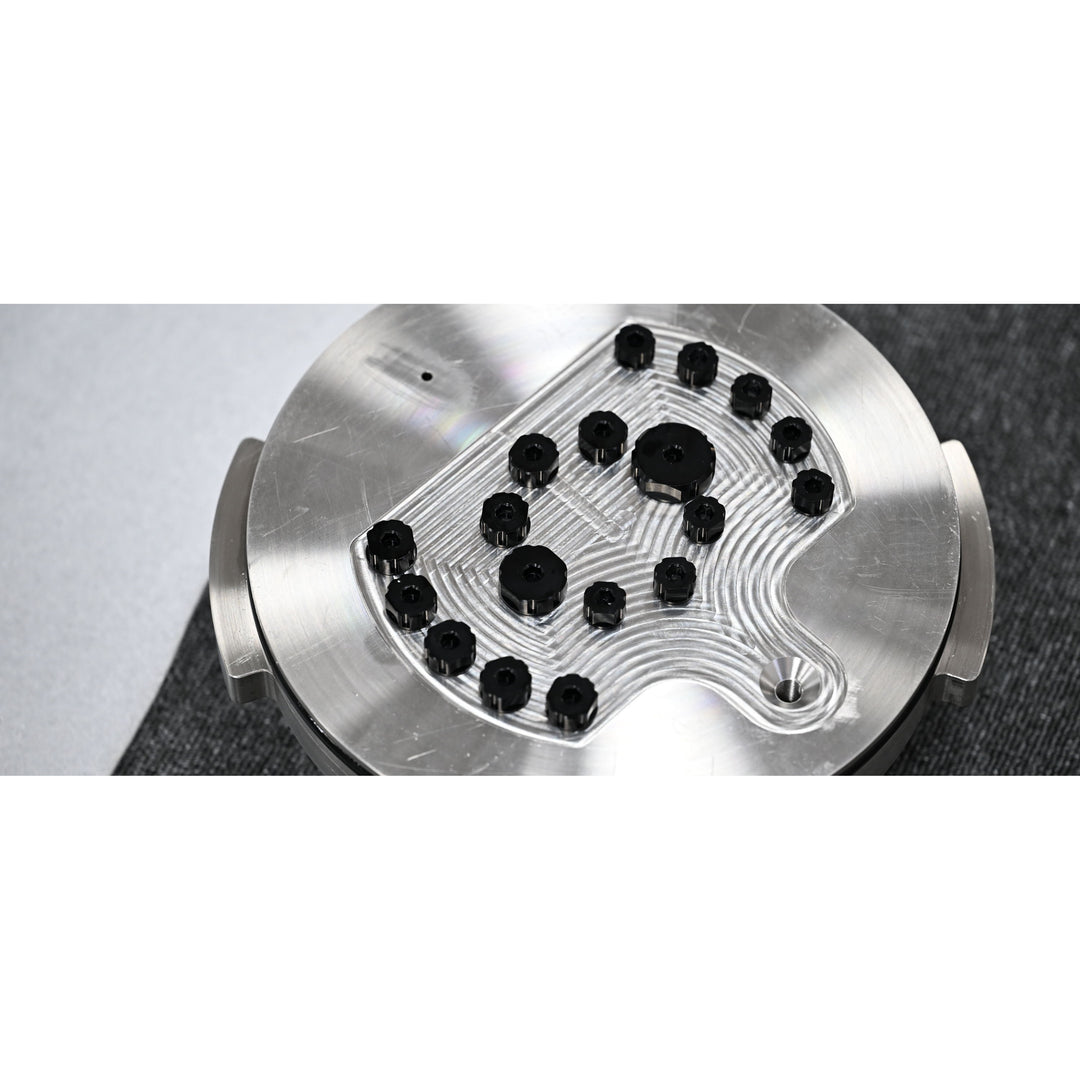

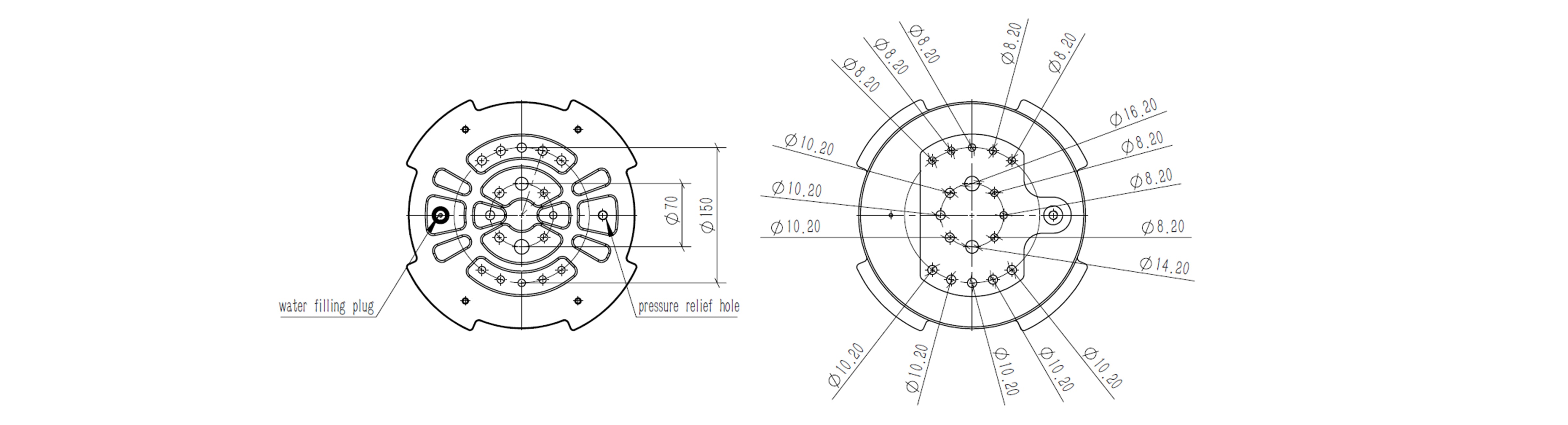

チャンバーには、手動油圧ポンプ、大容量20Lのステンレス製圧力容器、および18個のペネトレーター対応開口部を備えた精密機械加工のハッチカバーが付属しています。これらのポートにより、被試験デバイスへのリアルタイムの電気的またはデータ接続が可能になります。ハッチカバーには、高強度ハンドルと、圧力サイクル中の安全な操作のための安全ラチェット付き回転ロック機構も備わっています。
このチャンバーには、圧力接続を容易にするためのクイックカップリングが装備されており、圧力計とポンプは0～16 MPaに対応し、0～10 MPaの圧力範囲をサポートします。また、水平な地面での移動を補助するために8つの支点ホイールも備えています。重量が約200 kgとかなり重いため、クレーンなどの適切な機械的補助具を使用して持ち上げる必要があります。
圧力機器のコンプライアンスとドキュメント：
この耐水圧試験チャンバーは、水中で使用するプロ仕様の静水圧試験装置として設計されています。試験媒体として水を使用し、水中、海底、ROVコンポーネントの制御された圧力試験を目的としています。
欧州連合での使用において、この機器は、水入り静圧設計、圧力定格、内部容積、圧力媒体、および意図された使用に基づいて、圧力機器に関する健全なエンジニアリング慣行に該当します。この分類の下では、圧力機器指令に基づくCEマーキングは適用されず、機器は圧力機器としてCEマークを付けるべきではありません。
健全なエンジニアリング慣行に基づいて供給される機器は、認められたエンジニアリング原則に従って設計・製造され、安全な操作のための適切な情報が提供されていれば、EUで使用することができます。Blu-Sub安全および操作手順、製品識別、圧力定格情報、および該当する場合は関連する圧力試験文書を含む、この目的のためのサポート文書を提供します。
国、施設、および意図する用途によっては、現地の要件が適用される場合があります。これには、職場安全規則、現地登録、検査、承認、または定期検査の要件が含まれる場合があります。使用前に現地の要件を確認し、満たすことは、最終的にエンドユーザーの責任となります。
Blu-Sub顧客主導の社内レビューや現地でのコンプライアンス評価をサポートするために、合理的な技術文書や製品情報を提供できます。
この装置は、研究開発、品質保証、試作のワークフローにおける海底製品の耐圧試験に適しています。基本的な油圧知識と安全な取り扱い方法が必要です。メンテナンスには、圧力解放用貫通工具（HOP6六角レンチ）の使用を推奨します。また、オペレーターは推奨される注水レベル（総容量約25L）を認識し、腐食を防ぐために使用後は必ず鋼製ボルトを乾燥させる必要があります。
重要：この装置は専門家による使用のみを目的としています。圧力は定格の10 MPaを超えてはなりません。目に見える変形、操作中に異常な力が必要な場合、または液体の漏れは、直ちに停止する必要があることを示しています。オペレーターは、油圧安全プロトコルを理解し、過圧による周囲環境への水害や試験項目への損傷を防ぐ責任があります。
配送リスト
チャンバー ×1 手動油圧ポンプ ×1 ハッチカバー ×1 安全ラチェット ×1

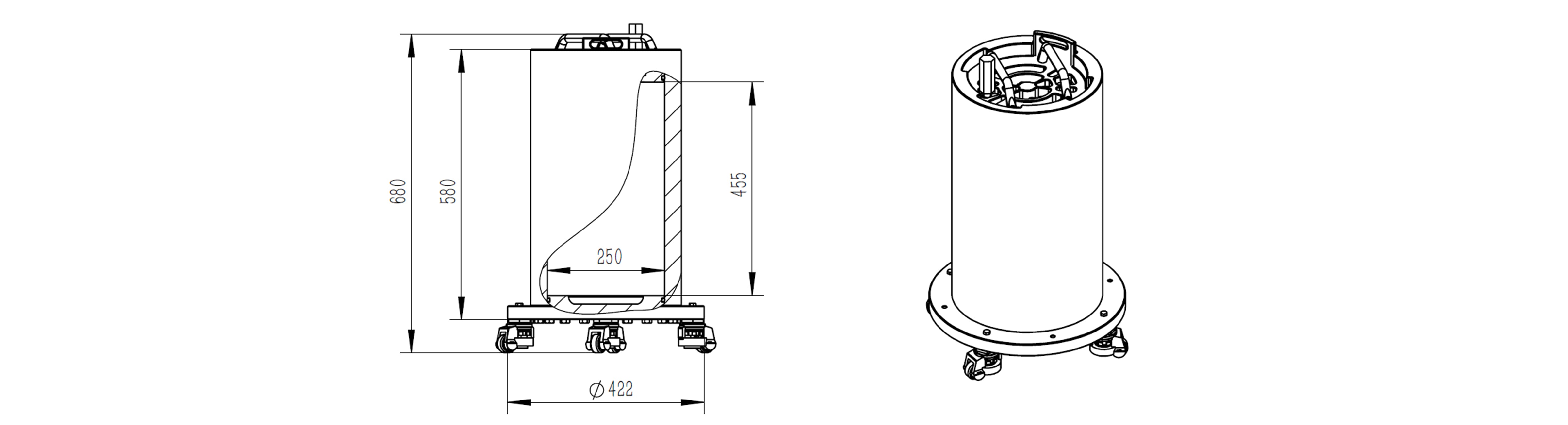

技術仕様
| チャンバー内部高さ | 455 mm |
| チャンバー内径 | 250 mm |
| チャンバー材質 | 304ステンレス鋼 |
| ハッチカバー材質 | 304ステンレス鋼 |
| ハッチカバー開口数 | 18箇所 |
| ハッチハンドル定格荷重 | 200 kgf / 1,960 N（ハンドル1本あたり） |
| 媒体 | 純水 |
| 定格圧力 | 10 MPa（深度1,000 m相当） |
| 手動油圧ポンプ圧力範囲 | 0～16 MPa |
| 圧力計範囲 | 0～16 MPa |
| 圧力接続方式 | クイックカップリング |
| 使用温度 | 0～50 ℃ |
| チャンバー総重量 | 約200 kg |
| 支持ホイール | 8個 |
免責事項：
本装置は業務用途専用です。使用者は油圧安全に関する基本的な知識を有し、付属の操作手順書および適用される現地の安全要件に従って、本チャンバーを操作・取り扱い・保守する必要があります。適切なリスク管理や監督を含む安全な運用については、最終使用者の責任となります。
以下は、損傷、負傷、または財産損失につながる可能性のある事例の一例です（これらに限定されません）：
1. 誤使用、不適切な設置、無断改造、分解、または操作手順に従わなかったことによる損傷。
2. 本体重量に起因する、不適切な持ち上げ、移動、または固定による負傷または損傷。
3. 設置面や取り扱い機器の支持力・耐荷重不足によって生じる損傷。
4. 高圧流体の放出、加圧部品、または不適切な接続によって生じる負傷。
5. 注水、排気、加圧、減圧時の漏水やこぼれによる周囲環境への損傷。
6. 定格耐圧を超える加圧や不適切な試験手順によって生じる試験対象物の損傷。
操作ガイド – 水圧試験チャンバー
この圧力試験チャンバーは、専門的な静水圧試験のみを目的としています。オペレーターは、セットアップ、充填、加圧、減圧、開放、持ち上げ、またはメンテナンスの前に、使用方法および安全マニュアル全体を読み、理解する必要があります。
試験媒体として、きれいな真水のみを使用してください。塩水、海水、圧縮空気、ガス、油、溶剤、腐食性液体、可燃性液体、または真水以外の媒体を使用しないでください。
チャンバーの最大許容動作圧力は10 MPa / 100 barで、これは約1,000 m / 3,280 ftの水深に相当します。付属のポンプと圧力計はより高い圧力に対応できる場合がありますが、これによりチャンバーの許容圧力定格が上がることはありません。10 MPaを超えないでください。
チャンバーは通常の室温条件下で操作してください。40℃を超えて操作しないでください。また、チャンバー、ポンプ、ホース、継手、または試験片内部の水が凍結しないようにしてください。
チャンバーは重量があり、約200kgです。手動で持ち上げないでください。ユニットを移動、持ち上げ、または配置する際は、適切な機械式リフト装置と訓練を受けた担当者を使用してください。
加圧する前に、ハッチが完全に閉じてロックされていること、安全ラチェット/リミットブロックが取り付けられていること、使用されていないすべてのポートが密閉されていること、圧力計がゼロを示していること、およびチャンバーに適切に充填され、閉じ込められた空気を除去するためにベントされていることを確認してください。
運転中は、圧力計を継続的に監視し、漏れ、異音、ポンプの異常な抵抗、圧力の不安定性、変形、または安全でない状態が観察された場合は、直ちに停止してください。チャンバーが加圧されている間は、ハッチを開けたり、回転させたり、緩めたり、取り外したりしようとしないでください。
試験後、チャンバーの圧力をゆっくりと下げ、圧力計がゼロを示すことを確認してから、圧力逃しねじを開けたり、ハッチを取り外したりしてください。圧力関連の破損により、鋭利な縁、ひび割れた表面、緩んだ破片、またはその他の危険が生じる可能性があるため、破損または損傷した試験片を取り外す際には注意してください。
この機器を操作する前に、取扱説明書および安全マニュアル（水圧試験チャンバー10MPa/20L）をダウンロードしてご確認ください。
圧力逃し用ペネトレーターを取り外すには、どのような工具を使用しますか？

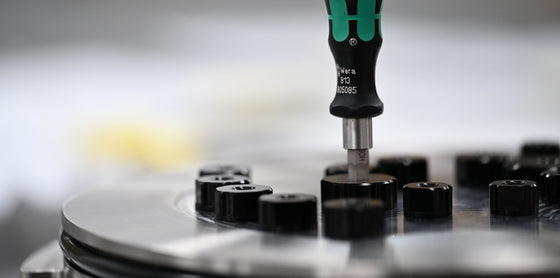

HOP6の6mm両頭六角レンチを使用してください。参考として以下の画像を参照してください。
チャンバーはどのように移動させるべきですか？

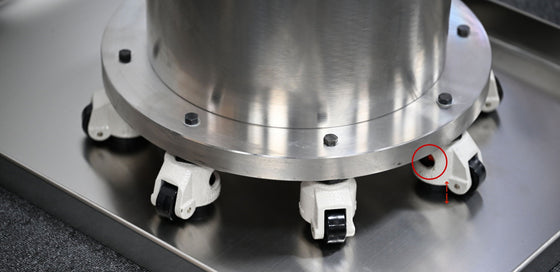

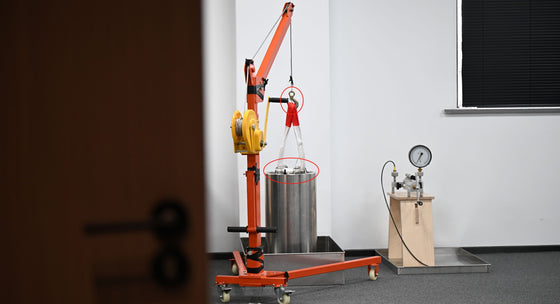

平らで水平な地面では、支点ホイールを調整して位置決めを補助することができます。チャンバーを押し動かすことで安全に移動できない場合は、クレーンやホイストなどの適切な機械式リフト装置を使用し、下の画像に示すように指定されたハンドルで持ち上げてください。チャンバーを手動で持ち上げようとしないでください。
推奨される水の注水レベルはどのくらいですか？

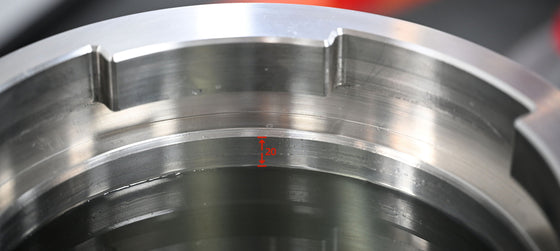

チャンバーにきれいな水を、水面が上端から約20mm下になるまで満たしてください。この水位で、満たされた容量は約25Lです。参考として、以下の画像を参照してください。
保持試験中に圧力がわずかに低下した場合、試験品内に水が侵入したことを意味しますか？
必ずしもそうではありません。温度変化、システムのコンプライアンス、または通常の圧力安定化により、油圧システムで小さな圧力変化が発生することがあります。長時間保持する場合は、遮断弁を閉じてから後で開いて圧力の読み取り値を確認することができます。圧力逃し弁を通して圧力を解放する前に、必ず遮断弁を開けてください。
使用後のチャンバーはどのようにメンテナンスすればよいですか？
使用後は、チャンバー、ハッチカバー、継手、留め具、ねじ部、およびシール面を排水して乾燥させてください。適切な乾燥と定期的なメンテナンスは、チャンバーの状態を維持し、長期にわたる信頼性の高い動作をサポートします。
手動圧力ポンプの操作は、労力のいる作業ですか？
手動ポンプは、特に圧力が10 MPaに近づくにつれて、かなりの労力を必要とする場合があります。加圧中は遮断弁が完全に開いていることを確認し、ポンプをスムーズかつ徐々に操作してください。異常な抵抗を感じた場合は、無理にポンプを操作しないでください。
手動圧力ポンプが圧力を発生させないのはなぜですか？
以下を確認してください。
• すべてのハッチカバー貫通部、プラグ、およびポートは取り付けられ、Oリングで密閉されています。
• 圧力逃がし用貫通部材／圧力逃がし用ねじを取り付け、締め付けます。
• ハッチ、ポート、継手、または貫通部の周囲に目に見える漏れがないこと。
• 加圧前に圧力逃し弁が閉じていること。
• ポンプのリザーバーに十分な量のきれいな水が入っている。
•チャンバー、ポンプ、および油圧回路から空気が除去されました。
