アルミニウムチューブ用エンクロージャー取付プレート

Name: アルミニウムチューブ用エンクロージャー取付プレート
Brand: Blu-Sub
SKU: BS-SSC-ATEMP-ALU-WIA1
Price: 33.95 CAD
Availability: InStock

BS-SSC-ATEMP-ALU-WIA1

$33.95

42 個は迅速出荷 - 出荷まで 1-2営業日

追加分受注生産 - 出荷まで 2-5週間

HS 7616.99 (CN)

配送料はチェックアウト時に計算されます。

幅

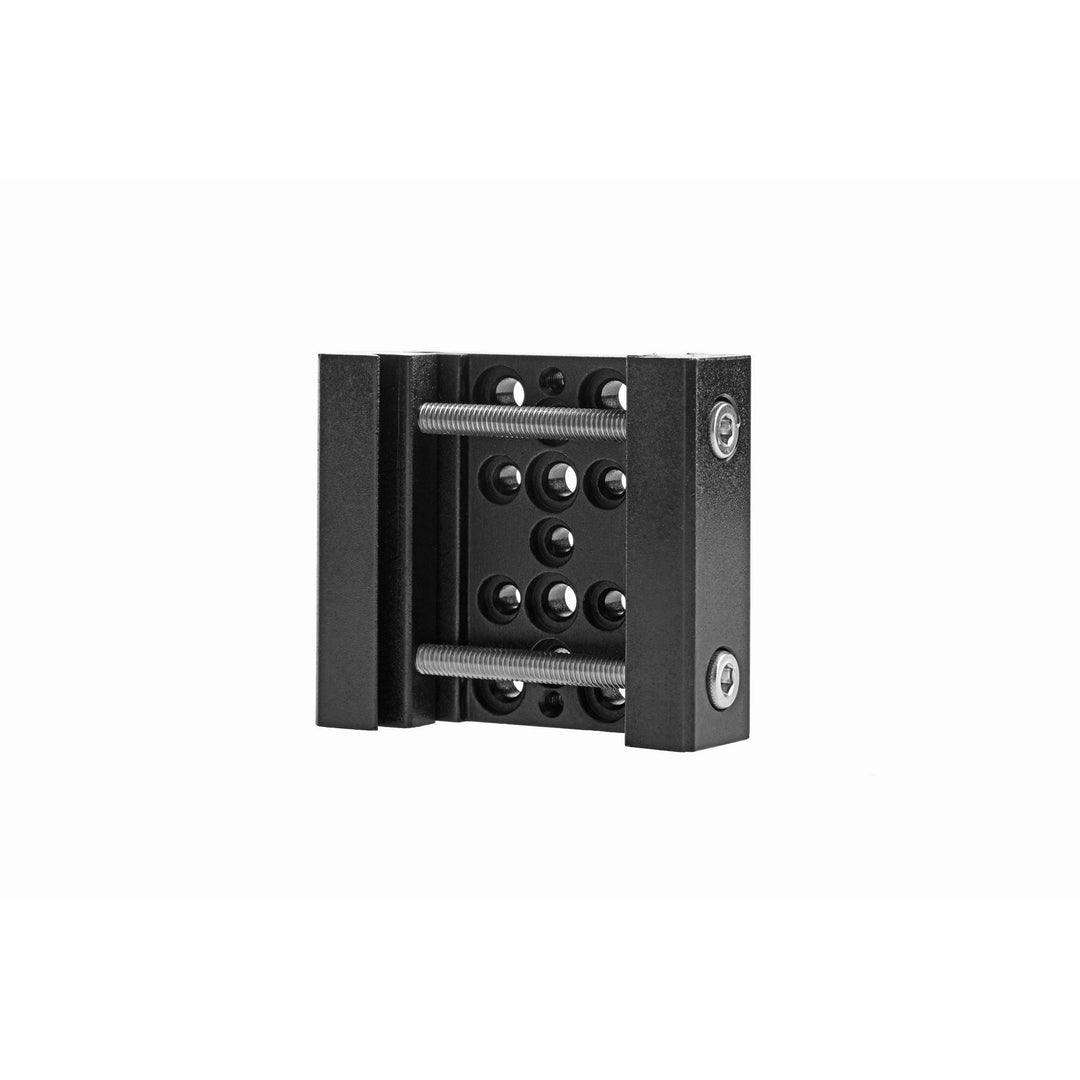

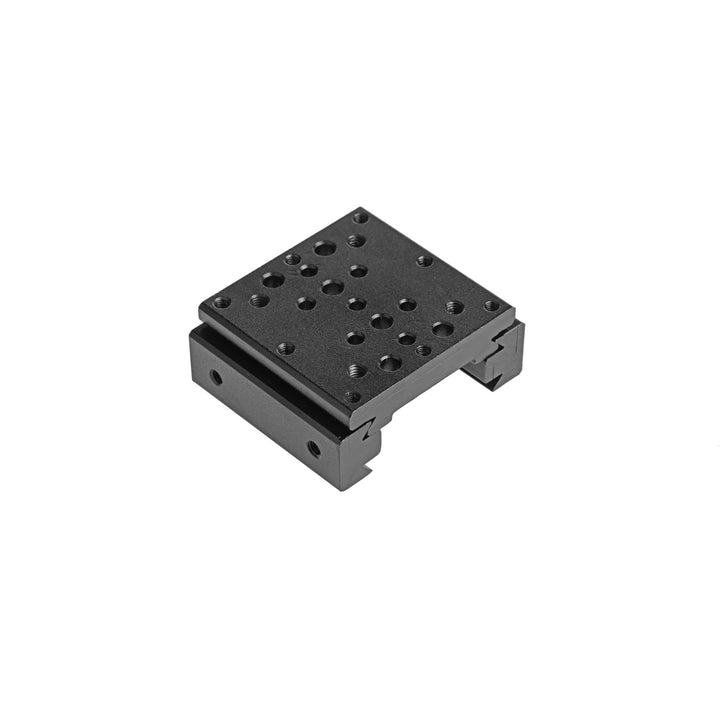

ワイド 46mm

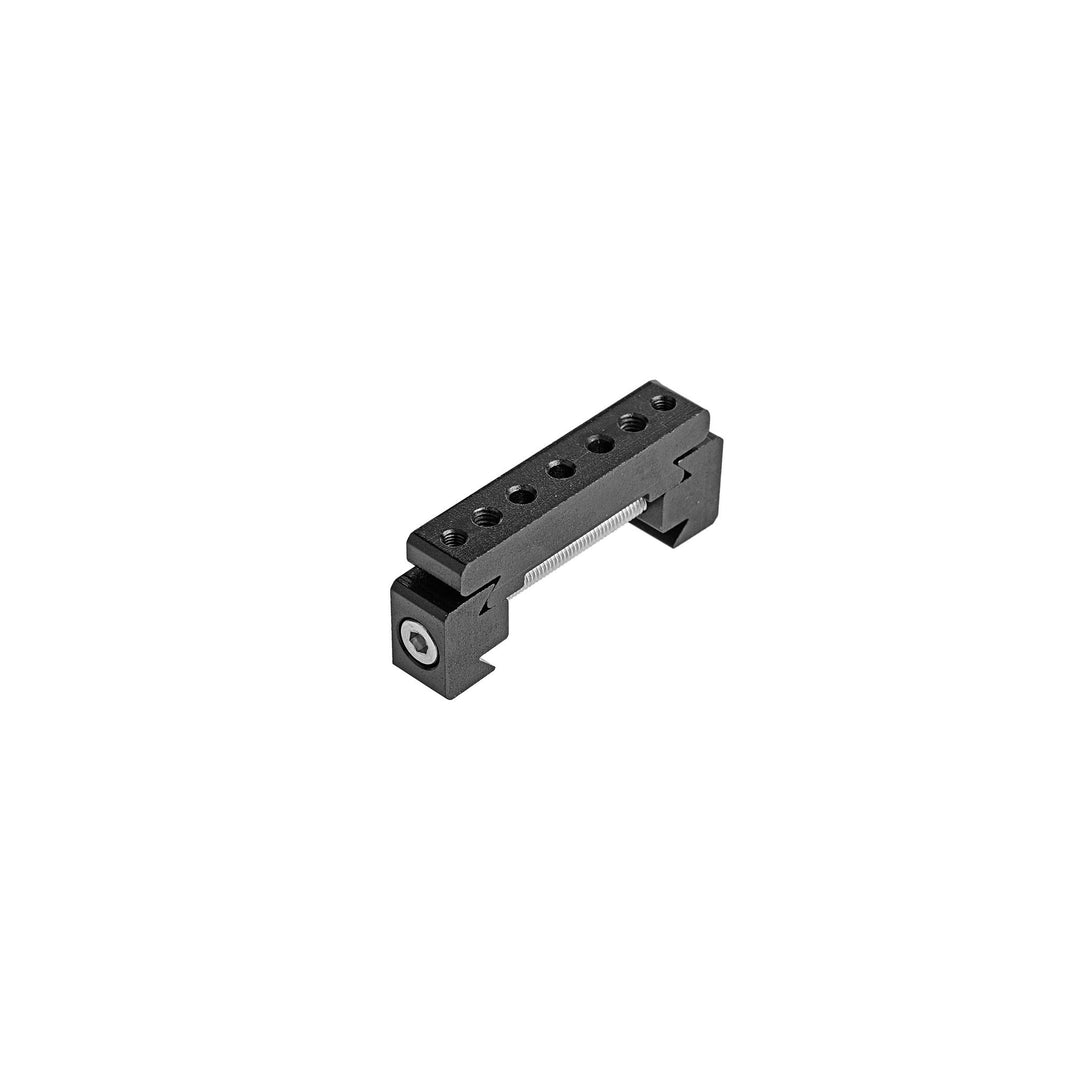

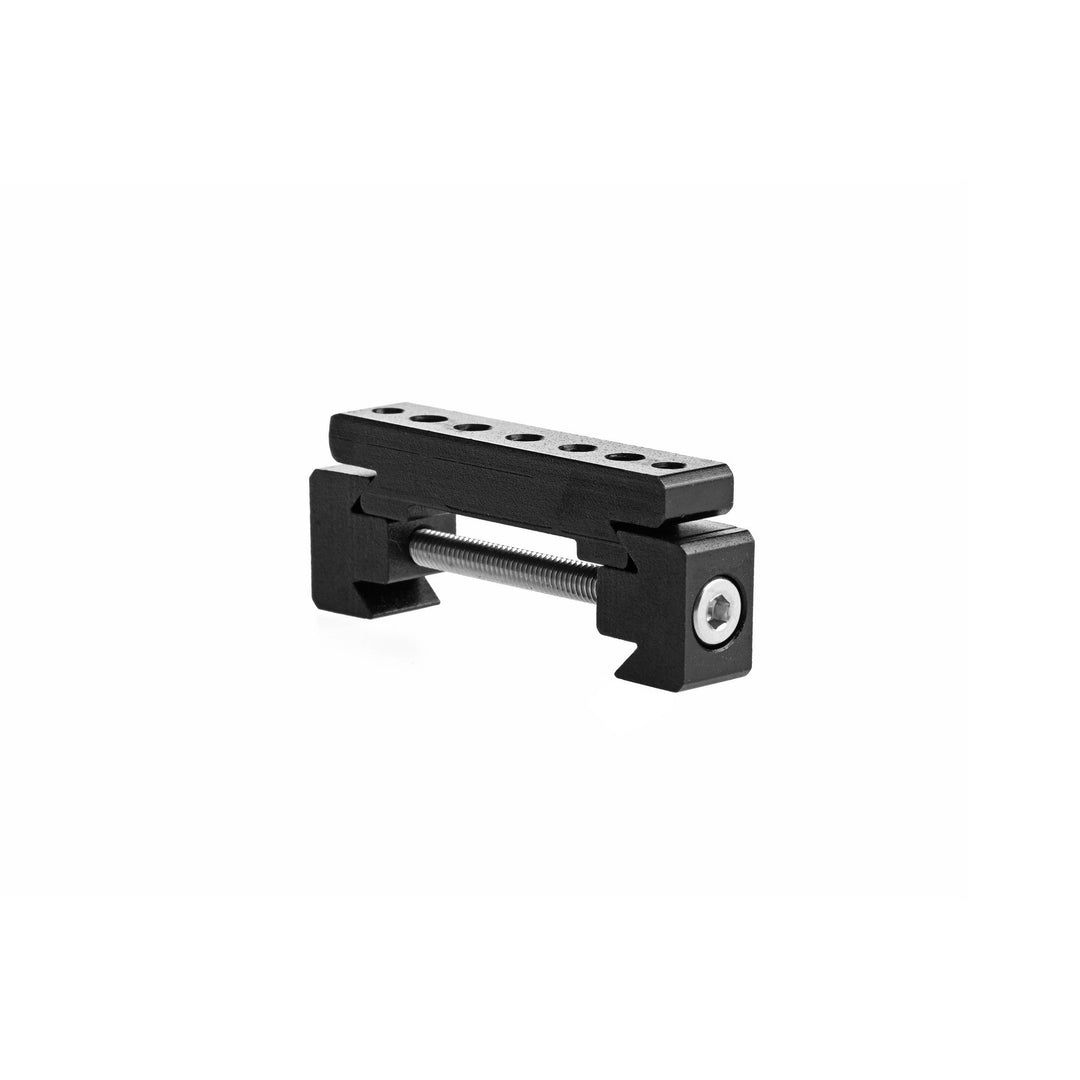

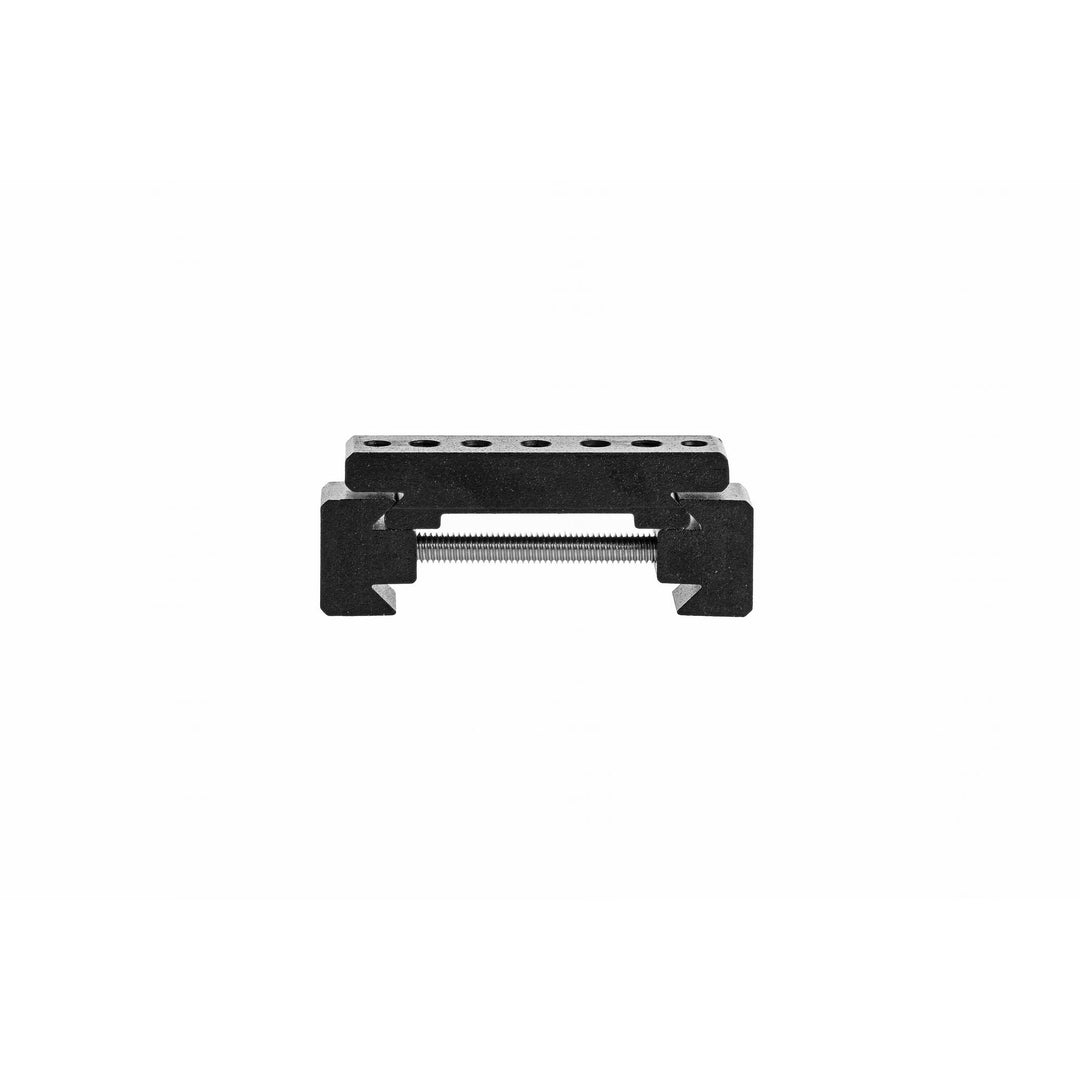

ナロー 10mm

エンクロージャー取付プレートは、Blu-Sub水中用アルミニウムチューブを確実に取り付け・固定するために設計されています。耐久性の高い黒色アルマイト処理アルミニウム製で、すべてのチューブバリエーションにおいてアルカスイスインターフェースと完全な互換性があります。

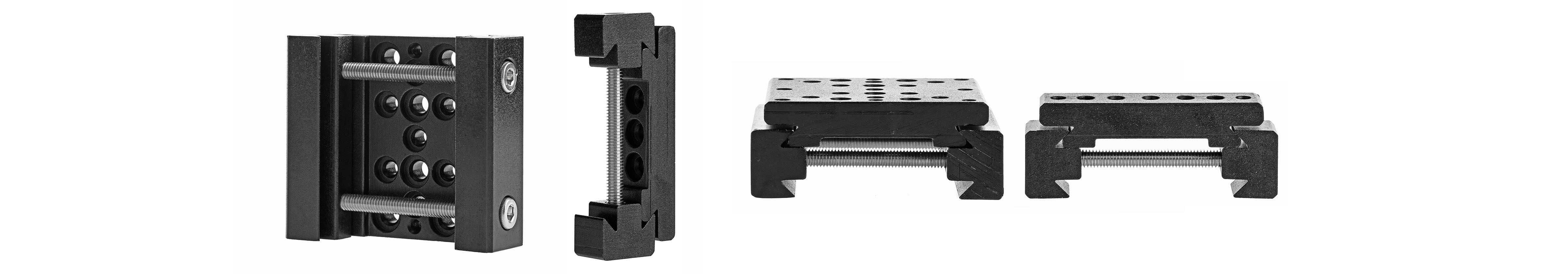

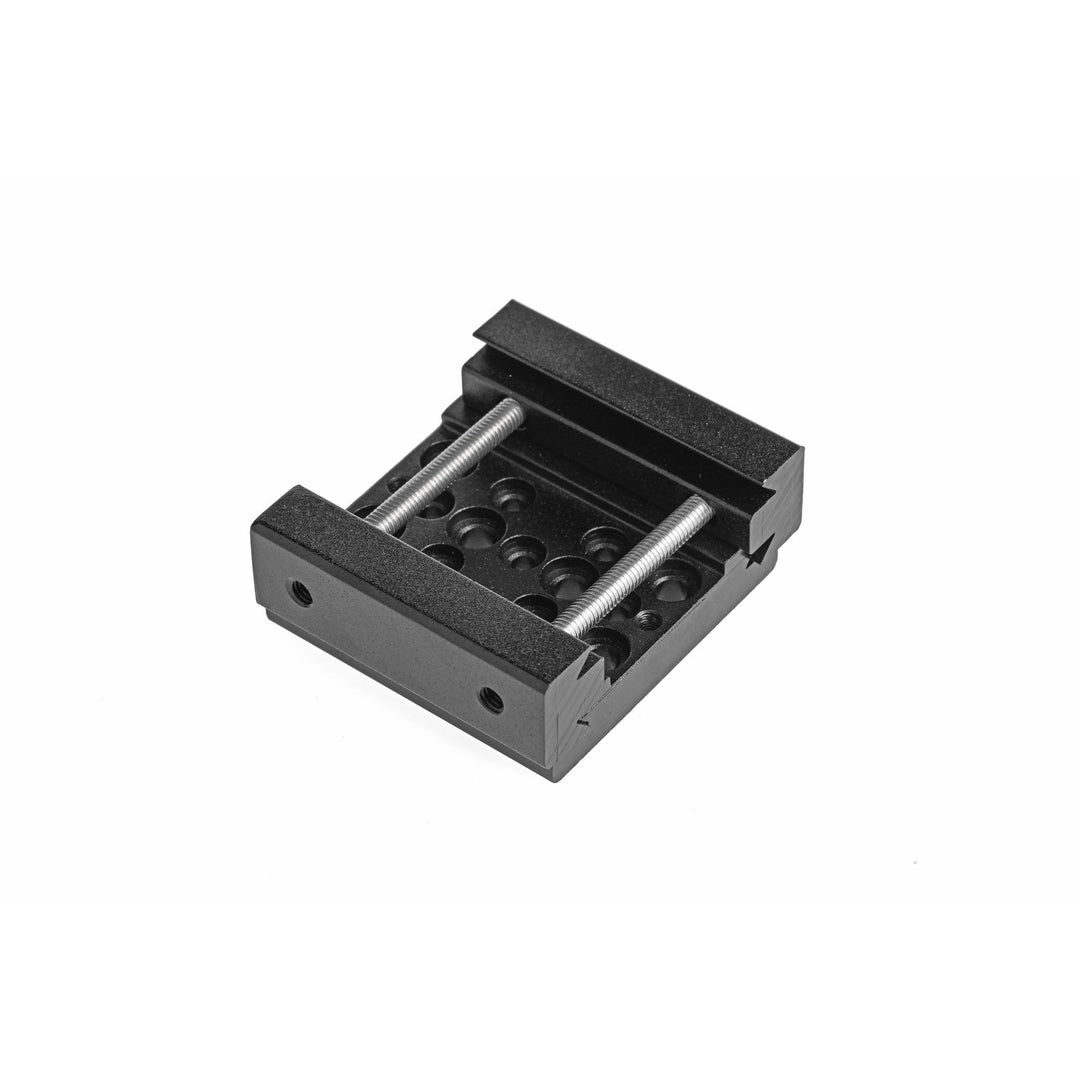

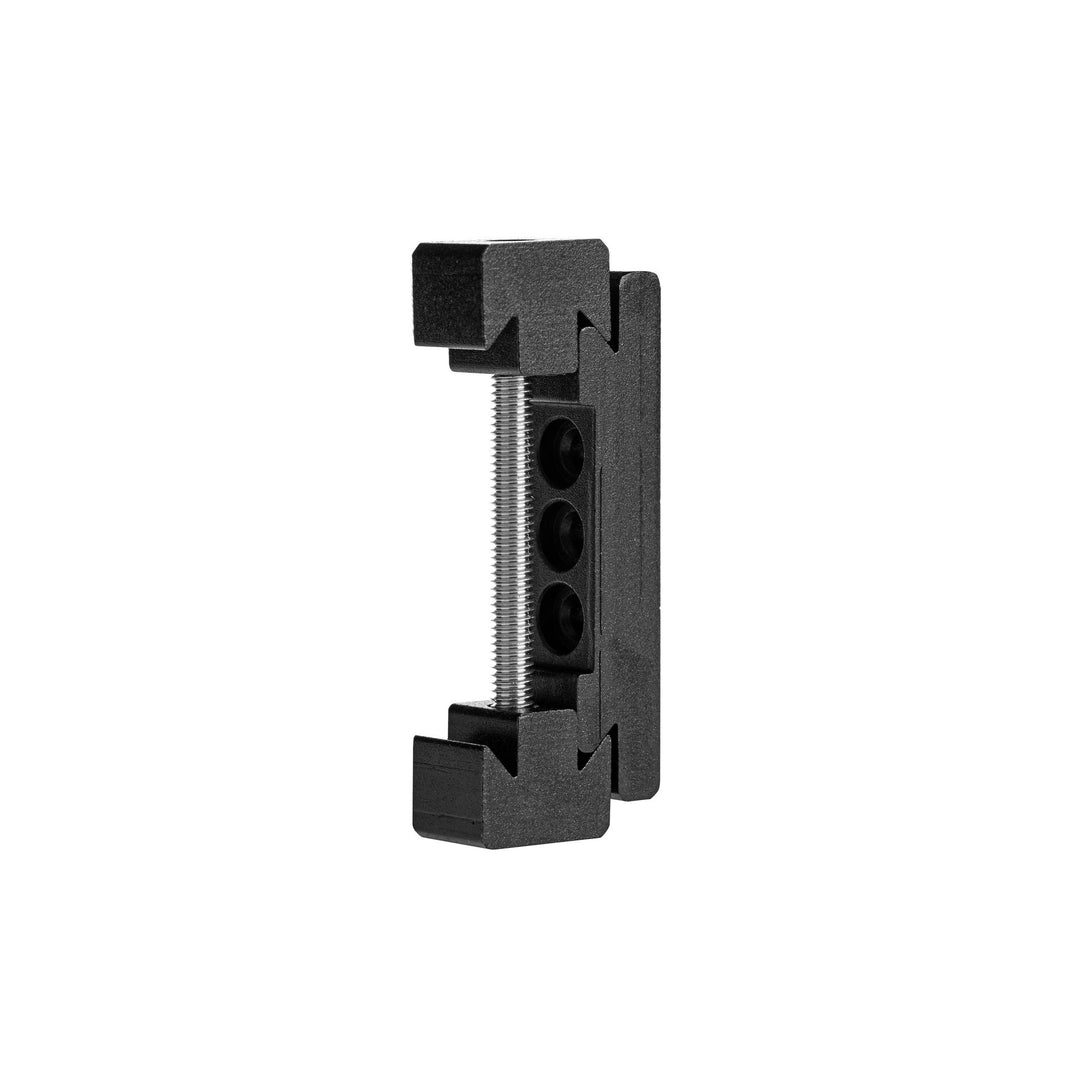

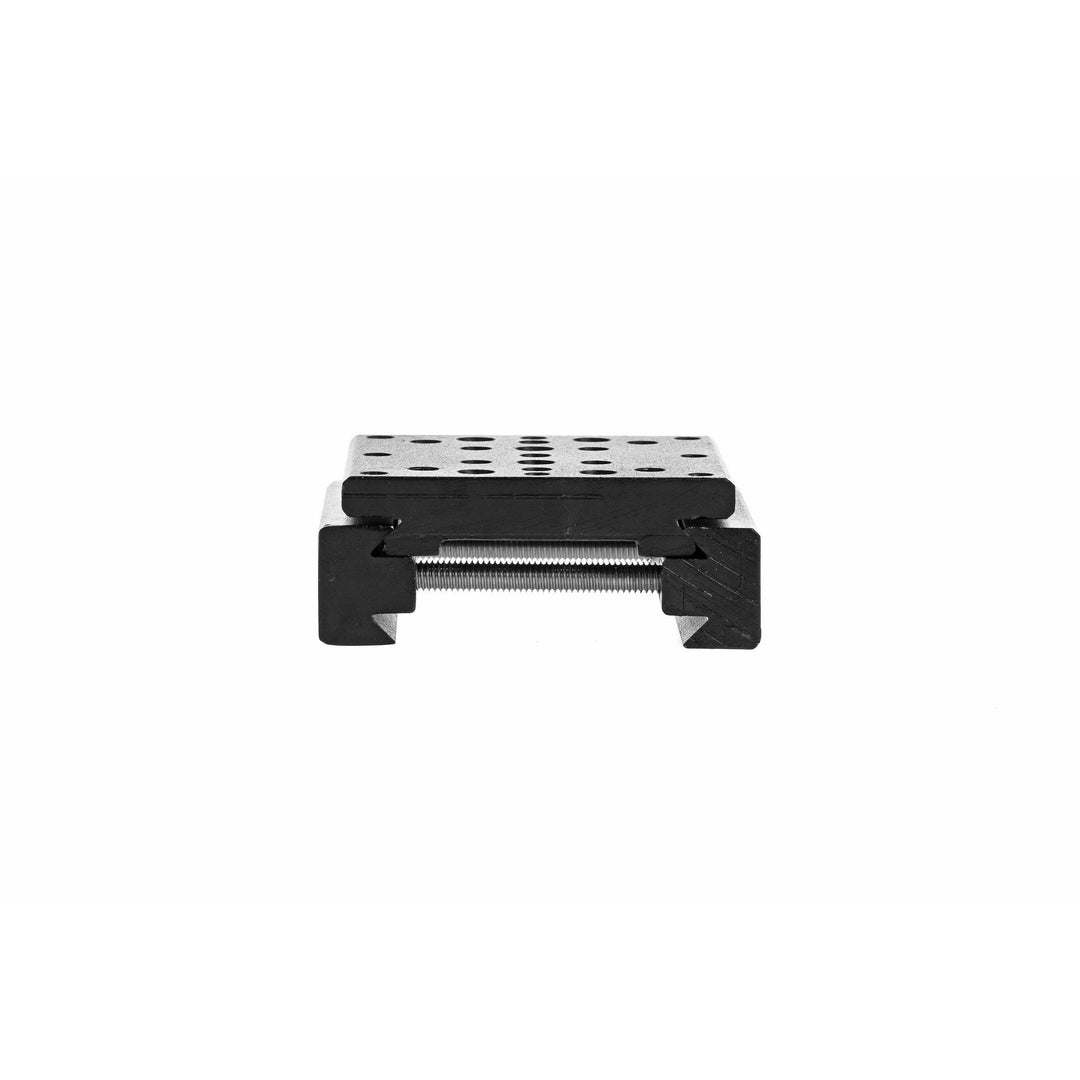

取付プレートは2種類あり、ワイド (46 mm)とナロー (10 mm)を選択できます。各プレートはM4ねじを使用してアルカスイスレールに横方向から固定します。取付ベースにはねじ穴と皿穴付き貫通穴の両方が設けられており、用途に応じて正方向または逆方向に取り付けられます。

Subsea Enclosure Builder - Promo Section (Basic)

完全なシステムの構築にお困りですか？

当社の水中エンクロージャービルダーを使用して、完全な水中システムを設計できます。完全な互換性、リアルタイム価格表示、ワンクリック注文に対応しています。

ビルダーツールを起動 →

重量	ワイド：82 g / ナロー：19 g
材質	黒色アルマイト処理アルミニウム
色	ブラック
耐水深	N/A
寸法	ワイド幅：46 mm / ナロー幅：10 mm

[{"id":45386118725790,"title":"ワイド 46mm","option1":"ワイド 46mm","option2":null,"option3":null,"sku":"BS-SSC-ATEMP-ALU-WIA1","requires_shipping":true,"taxable":true,"featured_image":{"id":40477340598430,"product_id":8257605894302,"position":1,"created_at":"2025-06-12T14:08:18-04:00","updated_at":"2025-06-12T14:08:55-04:00","alt":null,"width":2048,"height":2048,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumTubeMP01_Square_Web_131dd93a-85e8-4576-9a12-127e3ef904ab.jpg?v=1749751735","variant_ids":[45386118725790]},"available":true,"name":"アルミニウムチューブ用エンクロージャー取付プレート - ワイド 46mm","public_title":"ワイド 46mm","options":["ワイド 46mm"],"price":3395,"weight":82,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32250160021662,"position":1,"preview_image":{"aspect_ratio":1.0,"height":2048,"width":2048,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumTubeMP01_Square_Web_131dd93a-85e8-4576-9a12-127e3ef904ab.jpg?v=1749751735"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386118758558,"title":"ナロー 10mm","option1":"ナロー 10mm","option2":null,"option3":null,"sku":"BS-SSC-ATEMP-ALU-NRA1","requires_shipping":true,"taxable":true,"featured_image":{"id":40477360423070,"product_id":8257605894302,"position":2,"created_at":"2025-06-12T14:10:07-04:00","updated_at":"2025-06-12T14:13:00-04:00","alt":null,"width":2048,"height":2048,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumTubeMP02_Square_Web.jpg?v=1749751980","variant_ids":[45386118758558]},"available":true,"name":"アルミニウムチューブ用エンクロージャー取付プレート - ナロー 10mm","public_title":"ナロー 10mm","options":["ナロー 10mm"],"price":2695,"weight":19,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32250165624990,"position":2,"preview_image":{"aspect_ratio":1.0,"height":2048,"width":2048,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumTubeMP02_Square_Web.jpg?v=1749751980"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

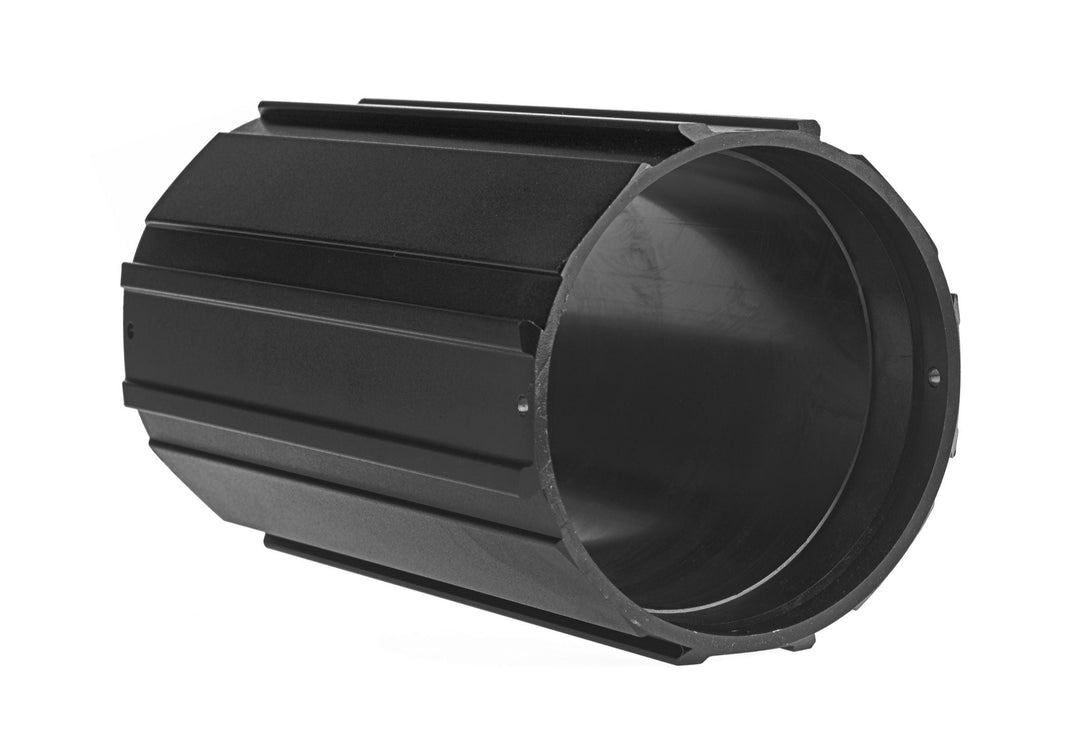

対応製品：水中用アルミニウムチューブエンクロージャー

別売

この取付プレートは、水中用アルミニウムチューブエンクロージャーを支持するために特別に設計されており、ROV、センサーポッド、その他の水中プラットフォームでアルカスイスレールシステムへ確実に取り付けられます。ワイド (46 mm) とナロー (10 mm) の2種類があり、水中用途向けに安定性と耐食性を備えたベースを提供します。

水中用アルミニウムチューブエンクロージャー

配送リスト

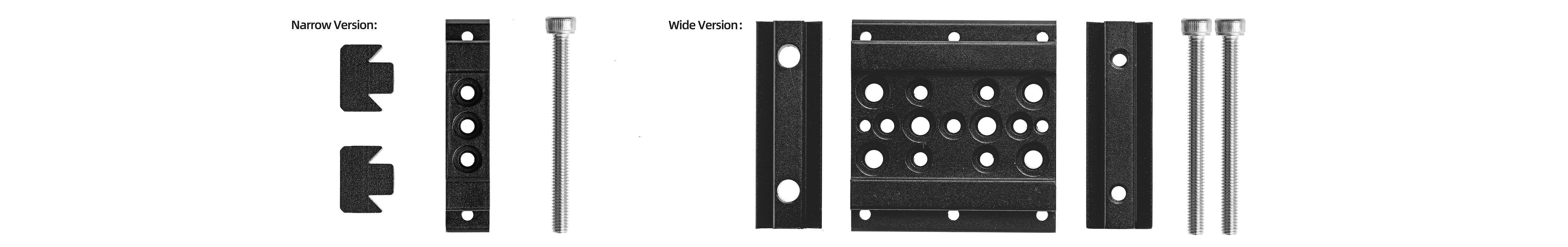

1 x 取付ベース 2 x クランプブロック 2 x 長ねじ (ワイドバージョン) 1 x 長ねじ (ナローバージョン)

技術仕様

仕様	アルミニウムチューブ用エンクロージャー取付プレート
材質	黒色アルマイト処理アルミニウム
バージョン	ワイド / ナロー
幅 (mm)	46 (ワイド) / 10 (ナロー)
重量	82 g (ワイド) / 19 g (ナロー)

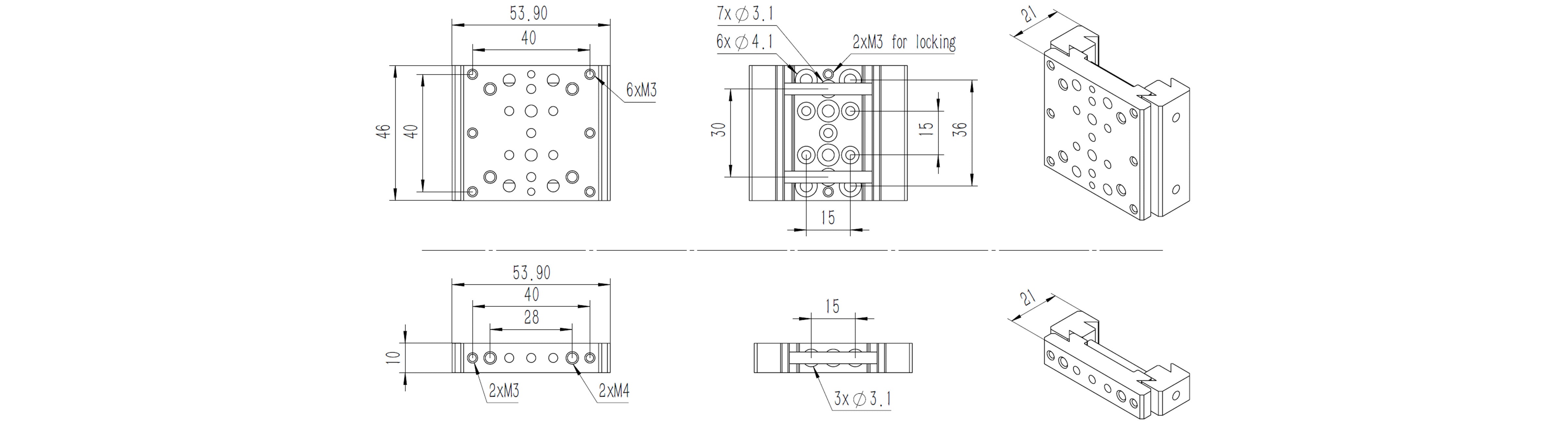

参考用の寸法図を以下に掲載しています。

エンクロージャー取付プレートはどちらの向きでも取り付けできますか？
はい — 取付ベースにはねじ穴と皿穴付き貫通穴の両方があるため、設計要件に応じて正方向または逆方向のいずれでも取り付けられます。

プレートの固定にはどの種類のねじを使用しますか？
エンクロージャー取付プレートでは、M4ねじを使用してクランプブロックをアルカスイスレールに固定します。安定性を保つため、適切に締め付けてください。

エンクロージャー取付プレートはすべてのBlu-Subアルミニウムチューブに対応していますか？
はい — ワイド版とナロー版の両方が、Blu-Sub水中用アルミニウムチューブの全シリーズに対応しています。

クランプブロックとねじは付属していますか？
はい — 各エンクロージャー取付プレートには、取り付けに必要なクランプブロックとねじが付属します。ナロー版には長ねじ1本、ワイド版には2本が付属します。

このプレートは他社製のアルカスイスレールでも使用できますか？
エンクロージャー取付プレートはBlu-Subシステム用に設計されていますが、標準的なアルカスイスレールにも適合する場合があります。ただし、Blu-Sub製コンポーネント以外との適合性および機能は保証できません。

正方向と逆方向の取り付けの違いは何ですか？
正方向の取り付けでは、ねじをプレート側から通して取付ベースに締結します。逆方向の取り付けでは、ねじを取付ベース側から通してプレートに締結します。

2×M3穴は何のためのものですか？
この2つの穴は、アルカスイスインターフェースのクイックリリースプレートを固定するためのもので、すべての用途で必要とは限りません。

すべての取付穴を締結する必要がありますか？
いいえ — 設計および必要強度に応じて、必要な取付穴を使用できます。たとえば、4× M4ねじまたは4× M3ねじを使用できます。

ねじ緩み止め剤は必要ですか？
振動の大きい環境、または頻繁な分解を想定しない場合は、長期的な締結の確実性を保つため、ねじ緩み止め剤の使用を推奨します。

3Dモデルビューア

注：上記の3Dモデルは参考用のみです。製品には含まれていない部品、アクセサリー、または異なるサイズが表示されている場合があります。簡略化のため、複数のバリエーションがある場合は通常、代表的な単一サイズのみが表示されています。同梱内容およびサイズごとの違いの詳細については、製品の配送ガイドをご参照ください。

3Dモデル (STEP) をダウンロード - ナロー取付プレート

3Dモデル (STEP) をダウンロード - ワイド取付プレート
