エンクロージャートレイ棚サポート（単一点）

Name: エンクロージャートレイ棚サポート（単一点）
Brand: Blu-Sub
SKU: BS-ELE-MSHLF-XXX-XXA1
Price: 28.95 CAD
Availability: InStock

BS-ELE-MSHLF-XXX-XXA1

$28.95

19 個は迅速出荷 - 出荷まで 1-2営業日

追加分受注生産 - 出荷まで 2-4週間

HS 7326.90 (CN)

配送料はチェックアウト時に計算されます。

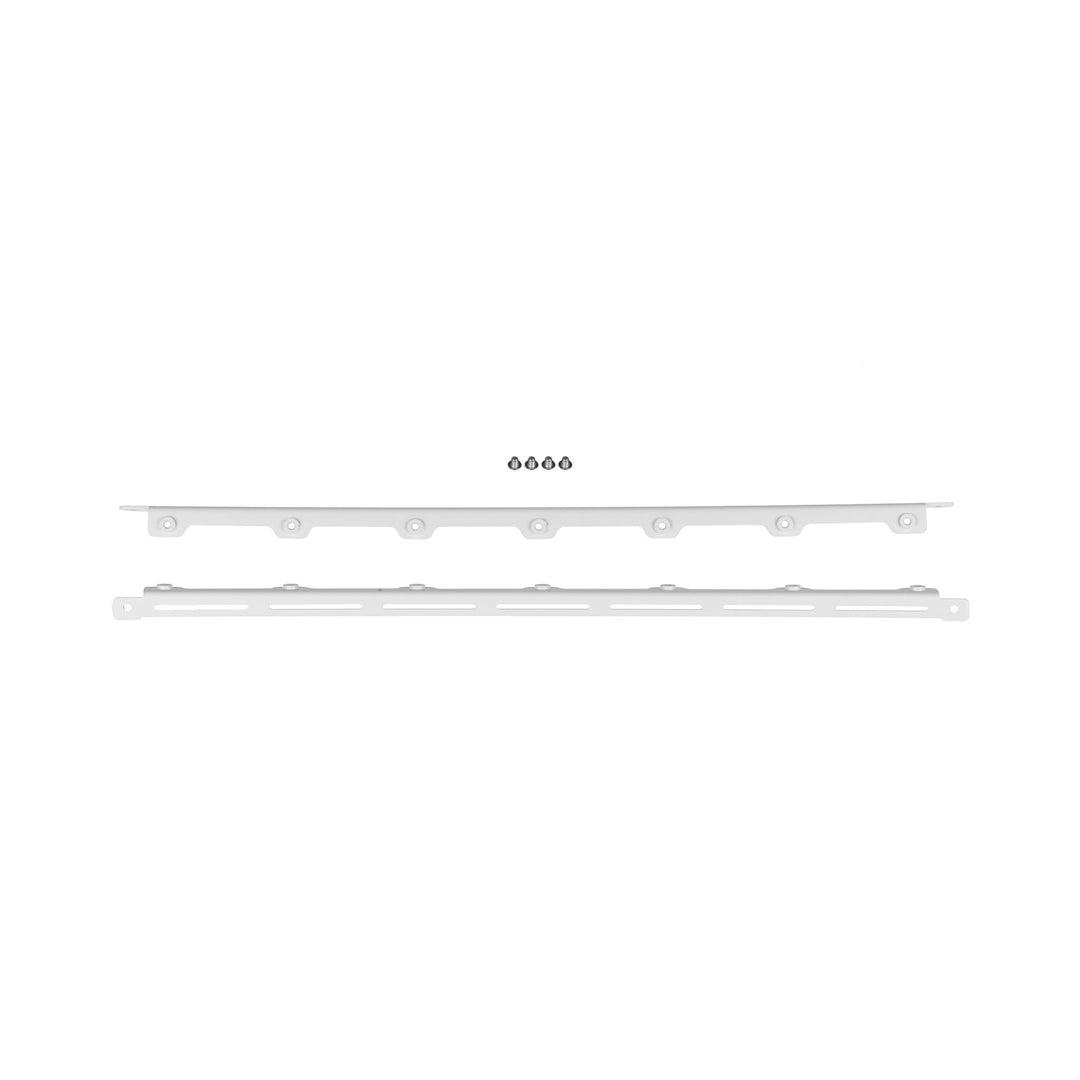

Blu-Sub エンクロージャートレイ棚サポート（単一点）– 1ペア

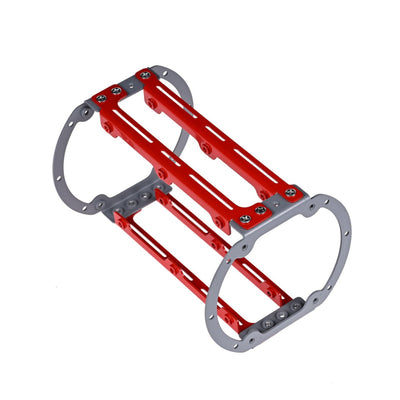

本製品にはシングルポイント棚サポート1ペアが含まれ、 エンクロージャーチューブ用電子トレーセット （85mm、115mm、165mmサイズ）での使用を想定しています。標準トレーセットの付属数を超えて追加のサポートが必要な場合に、別売品として使用できます。

シングルポイントサポートは各端を1本のねじで、それぞれのベースマウントへ固定するコンパクトで軽量な設計です。エンクロージャー内部のスペースを節約でき、大型部品を避けながらモジュール式で柔軟なレイアウトを構成できます。

これらのサポートは、 エンクロージャーチューブ用絶縁PCBボード棚, allowing you to expand or customize the internal mounting layout based on your project’s mechanical or spatial needs.

各サポートには精密加工されたタップ穴があり、簡単かつ確実に取り付けられます。

注：付属するねじはベースマウントへの取付用のみです。ベースマウントとPCBボード棚を含む完全なトレーシステムについては、 エンクロージャーチューブ用電子トレーセットをご覧ください。

Subsea Enclosure Builder - Promo Section (Basic)

完全なシステム構成の設計をお手伝いします

水中エンクロージャービルダー を使用すると、部品の互換性を確認しながら、リアルタイム価格表示とワンクリック注文で水中システム全体を構成できます。

ビルダーツールを起動 →

材質	冷間圧延鋼板（スプレーコーティング）
重量	N/A

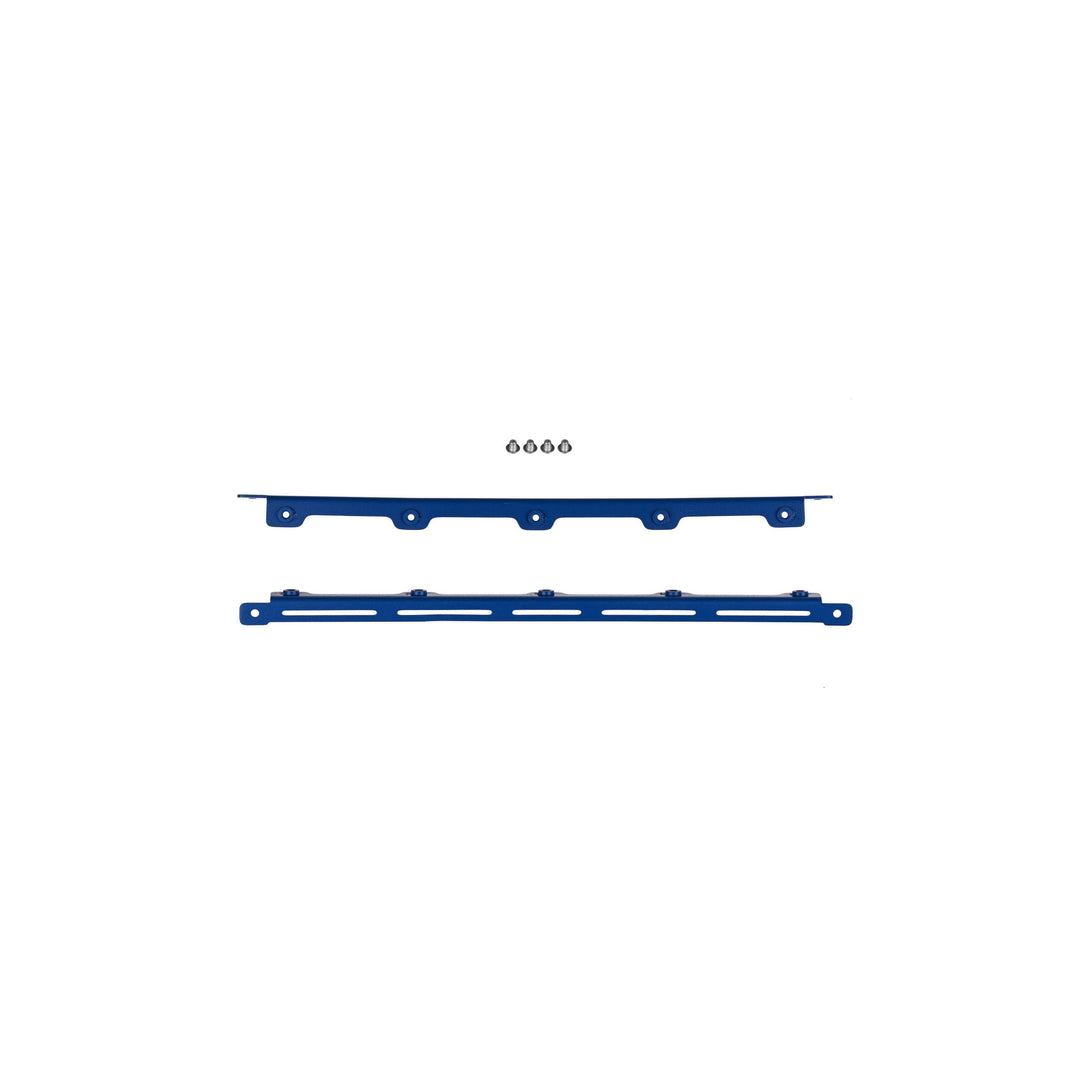

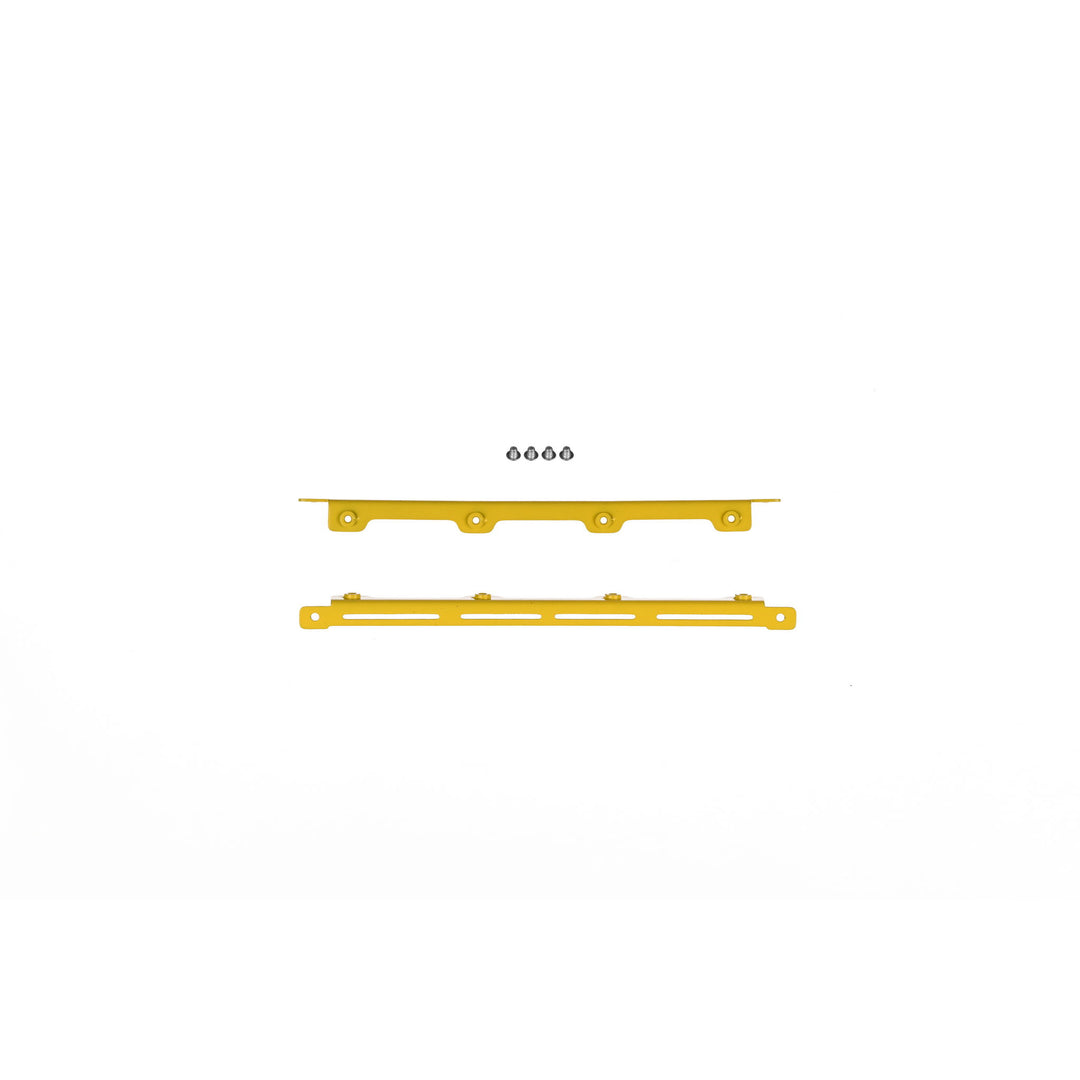

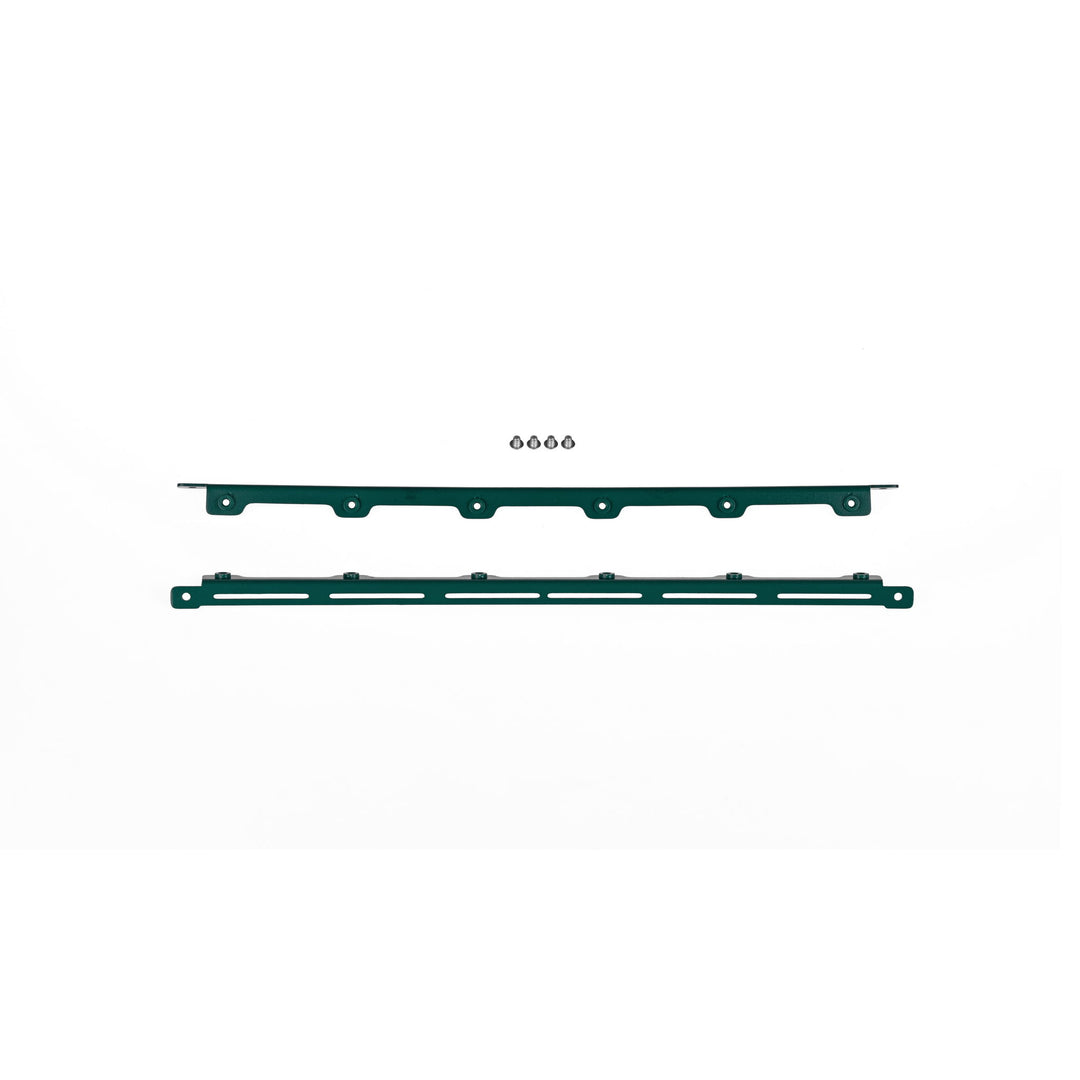

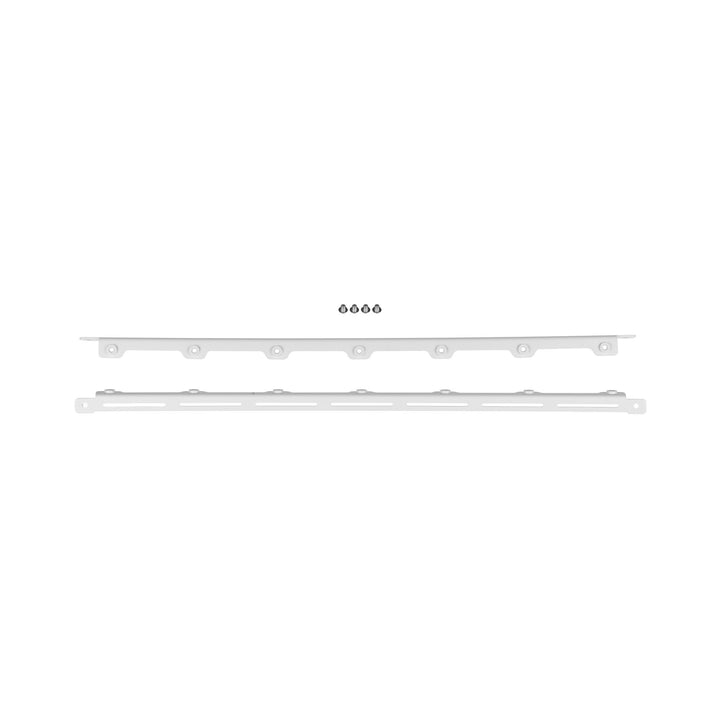

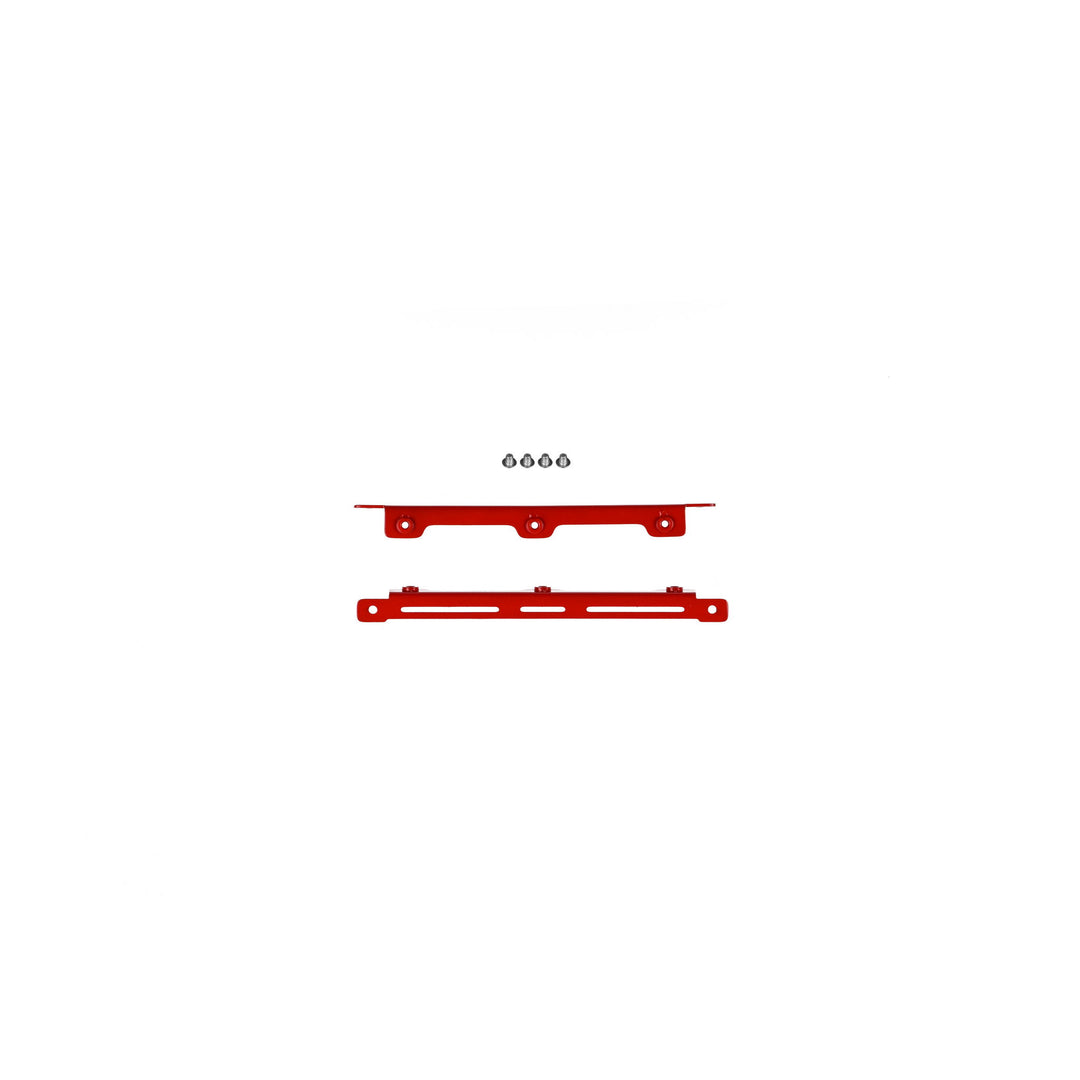

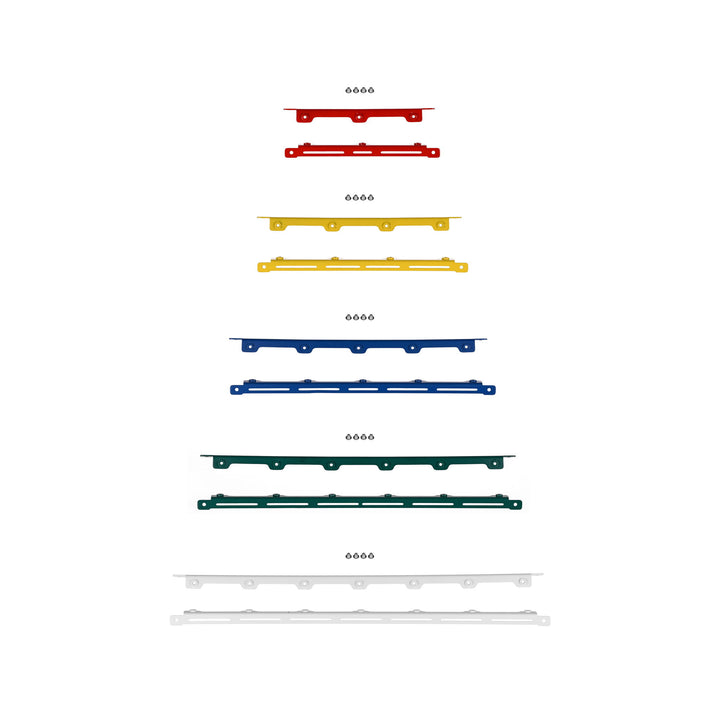

色	長さ 200mm: レッド長さ 250mm: イエロー長さ 300mm: ブルー長さ 350mm: グリーン長さ 400mm: ホワイト
耐水深	N/A
寸法	寸法図を参照

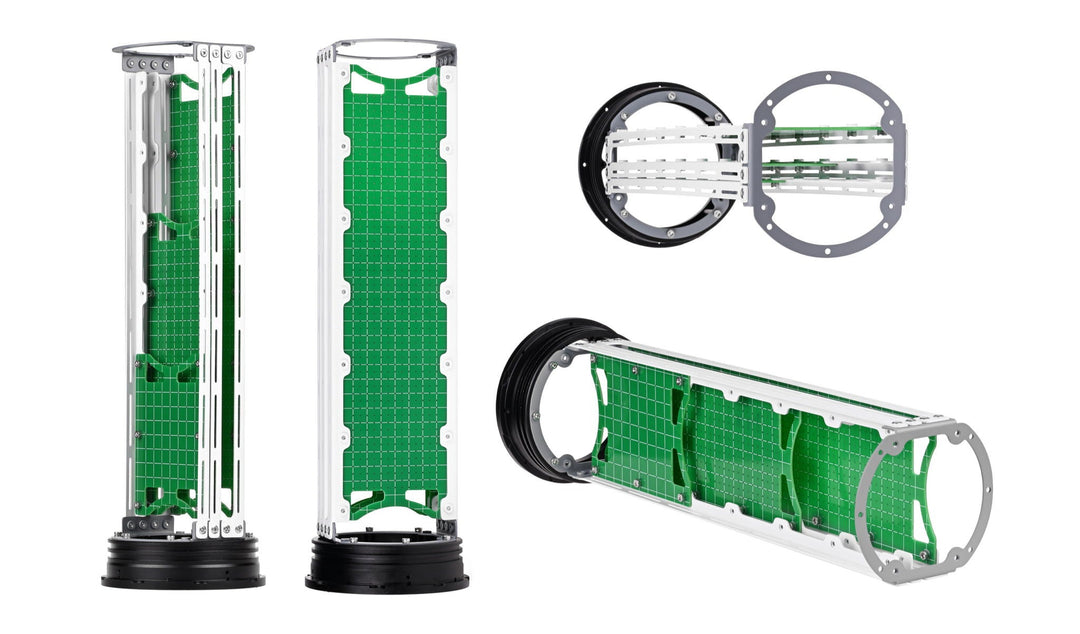

対応製品：絶縁PCBボード棚

別売

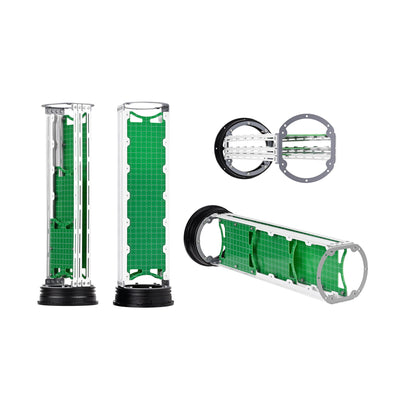

PCBボード棚は絶縁材料で作られており、あらかじめ配置された補助配線と、部品取付やケーブル貫通用の穴あけを容易にするマーキング済みポイント穴を備えています。また、内部機器の配置を可視化し、レイアウトを計画するための基準面としても機能します。

絶縁PCBボード棚

ダブルポイント／シングルポイント棚サポート

ダブルポイント棚サポートは、各端を2本のねじ、つまり各ベースマウントへ2本のねじで固定します。物理的に大きく、より高い剛性と安定性を備えているため、重量のある部品や構造強度が重要な中央配置部品の支持に適しています。シングルポイント棚サポートは、各端を1本のねじ、つまり各ベースマウントへ1本のねじで固定する、よりコンパクトで軽量な設計です。エンクロージャー内部のスペースを節約でき、大型部品を避けながらモジュール式で柔軟なレイアウトを構成できます。ダブルポイントおよびシングルポイント棚サポートは、どちらもBlu-Sub PCBボード棚と完全に互換性があり、荷重要件と使用可能スペースに応じてエンクロージャー内部構成を調整できます。

配送リスト

シングルポイント棚サポート × 1ペアベースマウント取付用ねじ × 1セット

技術仕様

仕様	エンクロージャートレイ棚サポート（単一点）
パッケージ内容	シングルポイント棚サポート 1ペア + ベースマウント取付用ねじ
材質	プラスチック塗装済み冷間圧延鋼
ねじタイプ	皿頭PH1プラスねじ（ベースマウント取付用として付属）
互換性	Blu-Sub エンクロージャーチューブ用電子トレーセット（85mm、115mm、165mm）に対応
PCBボード棚対応	Blu-Sub PCBボード棚と完全互換
使用上の注意	省スペース構成や、大型部品を避けた柔軟なレイアウトが必要な用途向け

参考用の寸法図を以下に掲載しています。

直径85mm仕様の寸法図

直径115mm仕様の寸法図

直径165mm仕様の寸法図

全直径共通の寸法図 (85/115/165mm)

皿頭側のねじ頭をなめないよう、PH1プラスドライバーを使用してください。

ダブルポイント棚サポートとシングルポイント棚サポートの違いは何ですか？
ダブルポイント棚サポートは各端を2本のねじで各ベースマウントへ固定し、より高い剛性と堅牢性を提供します。重量のある部品や中央配置部品に適しています。シングルポイント棚サポートは各端を1本のねじで固定し、よりコンパクトで、軽量部品や狭いエンクロージャーに適しています。

シングルポイントとダブルポイントは何を意味しますか？
各棚サポートの端部をベースマウントへ固定するねじ本数を示します。シングルポイントは各ベースマウントに1本、ダブルポイントは2本のねじを使用し、ダブルポイントの方が剛性を高められます。

ダブルポイント棚サポートを使用する必要がありますか？
はい、多くの場合必要です。ダブルポイント棚サポートを使用しない場合、平行四辺形エンクロージャー内でトレーが回転するのを防ぐため、銅製ポストやブラケットキットなどの代替方法が必要です。

棚サポートはアクリルチューブとアルミニウムチューブの両方に対応していますか？
はい。棚サポートトレーアセンブリはBlu-Sub製アルミニウムおよびアクリルエンクロージャーの両方に完全対応し、どちらにも確実に収まるよう設計されています。

PCBを棚サポートへ直接取り付けられますか？
はい。PCBボードは、付属の棚サポート（ダブルポイントおよびシングルポイント）のマーキング済み穴を使用するか、必要に応じて追加の取付穴を加工して直接取り付けられます。

冷間圧延鋼製のトレー部品は磁石の影響を受けますか？
はい。冷間圧延鋼は磁性体のため、磁石に引き寄せられる場合があります。

振動によりトレーが時間とともに緩むことはありますか？
長期振動による緩みを防ぐため、取付時にすべてのねじへねじ固定用接着剤を塗布することを推奨します。

3Dモデルビューア

注：上記の3Dモデルは参考用のみです。製品には含まれていない部品、アクセサリー、または異なるサイズが表示されている場合があります。簡略化のため、複数のバリエーションがある場合は通常、代表的な単一サイズのみが表示されています。同梱内容およびサイズごとの違いの詳細については、製品の配送ガイドをご参照ください。
