説明
海底電力分配システム向けに設計されたMOSローサイドスイッチボードは、回路の負極（ローサイド）で高電流スイッチングを提供します。照明、スラスター、ソレノイド、その他の水中負荷を、集中型電源から遠隔入力信号で局所的に制御する場合に最適です。
ボードはPWMを含むロジックレベル制御信号に対応しており、特にセルフロック（ラッチ）式スイッチとの使用を前提に設計されています。モーメンタリ型やセルフリセット型スイッチには非対応です。対応するBlu-Subスイッチは以下の通りです：
- サブシー M10 ロータリー オン/オフスイッチ
- サブシー M8 ロータリー オン/オフスイッチ
- サブシー M10 ロータリー ウェーブバンドスイッチ
- サブシー M10 プレッシャートリガースイッチ （条件付き互換）
注：プレッシャートリガースイッチは、デバイスが設定されたトリガー深度まで潜水すると自動的にラッチが閉じ、互換性が得られます。浅水域でも使用可能ですが、手動押下（モーメンタリ動作）はこのボードでは互換性がなく、スイッチングは作動しません。
内部では低抵抗MOSFETが入力信号を反映し、接続された負荷への電流を確実に制御します。基板には交換可能なヒューズ座が設けられており、選択された負荷電流（15A、30A、120A）に合わせて安全かつ柔軟に対応可能です。
使用上の注意
定格電圧および定格電流を超えないでください。指定範囲外での使用は過熱、煙、火災の原因となる可能性があり、厳重に避ける必要があります。
通電中は基板に触れないでください。感電を防ぐため、ボードの設置、配線、トラブルシューティングを行う前に、必ず電源を切ってください。
正しい配線手順に従ってください。端子接続を行う前に、必ず配線図を確認してください。誤った配線は、故障、過熱、火災、その他の危険を引き起こす可能性があります。
サブシーラッチ式制御スイッチに対応
別売
このボードは、Blu-Subのロータリーサブシースイッチからのシンプルなオン/オフ制御信号を受け付けます。筐体や制御の好みに応じて、コンパクトモデルまたはフルサイズモデルを選択できます。サポートされているすべてのスイッチはセルフロック式で、水中用途向けに設計されています。
サブシー M8 ロータリー オン/オフスイッチ

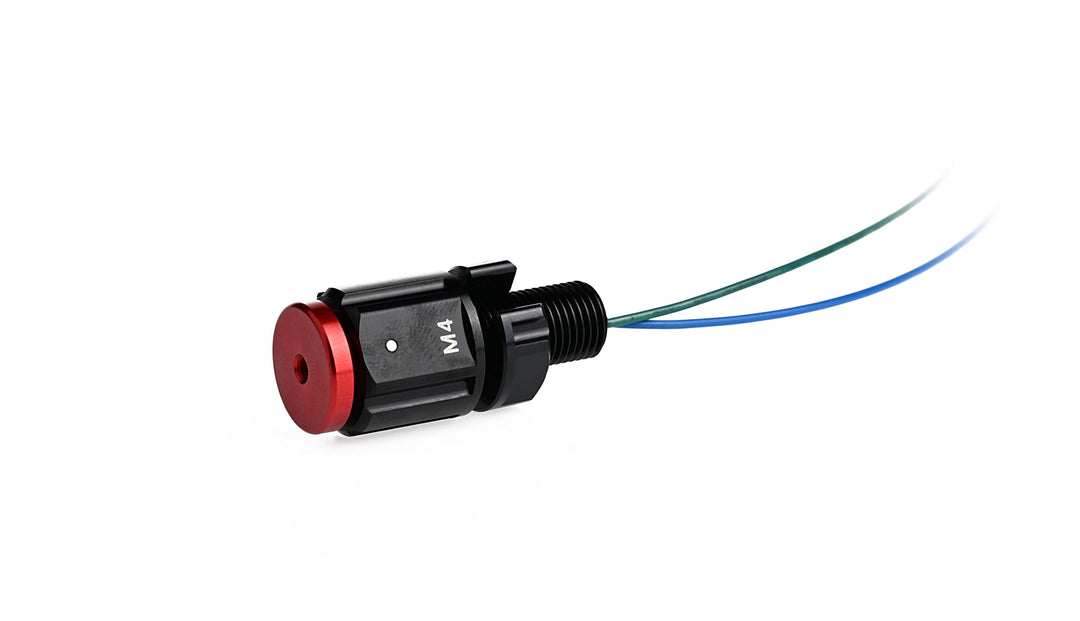

狭い筐体内の海底電源制御向けに設計されたコンパクトなラッチ式ロータリースイッチ。M8バルクヘッドに直接ねじ込み、このスイッチボードで使用するオン/オフ信号を出力します。
サブシー M10 ロータリー オン/オフスイッチ
オプションのシェルおよびノブスタイルを備えた堅牢なフルサイズロータリースイッチ。すべてのMOSローサイドスイッチボードバージョンと互換性のある機械的ラッチ信号を提供します。
サブシー M10 ロータリー ウェーブバンドスイッチ
複数の電力状態を切り替え可能な多位置ラッチ式M10ロータリースイッチ。単一位置出力用に配線した場合でも、このボードとの互換性を維持しながら、より広範な制御ロジックを提供します。
サブシー M10 プレッシャートリガースイッチとの条件付き互換
別売
MOSローサイドスイッチボードは、サブシー M10 プレッシャートリガースイッチと組み合わせて、深度に応じた自動制御に使用できます。スイッチが定格トリガー深度（例：2 Bar / 0.2 MPaバージョンは20 m）に達すると、連続導通し、MOSボードが照明、ポンプ、リレーなどの接続機器への電力を切り替えられるようになります。
注：プレッシャートリガースイッチはトリガー深度より浅い位置ではモーメンタリスイッチとして動作します。手動押下により一時的に導通はしますが、ラッチはされません。そのため、このスイッチはMOSボードの手動オーバーライドとしては適していません。
配送リスト

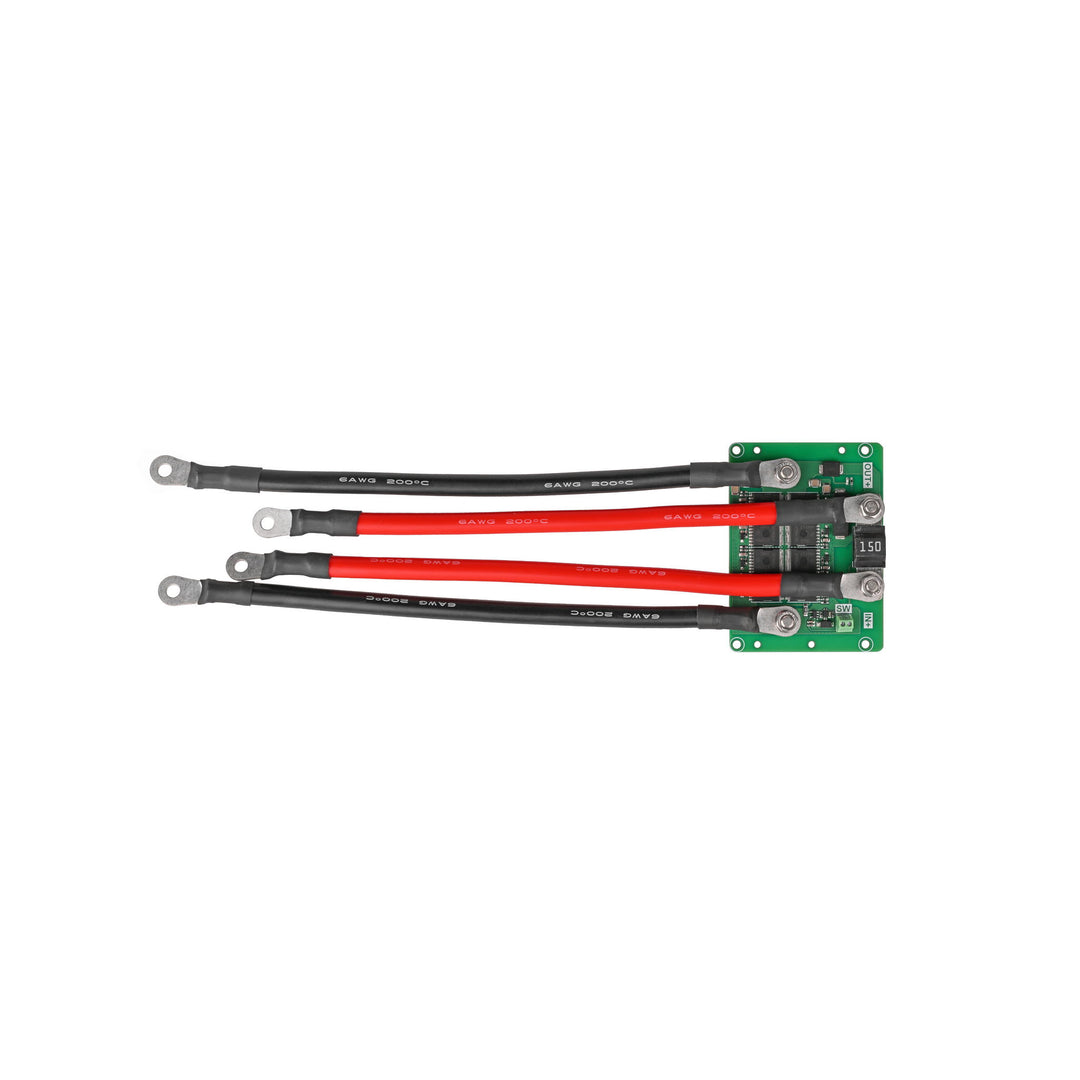

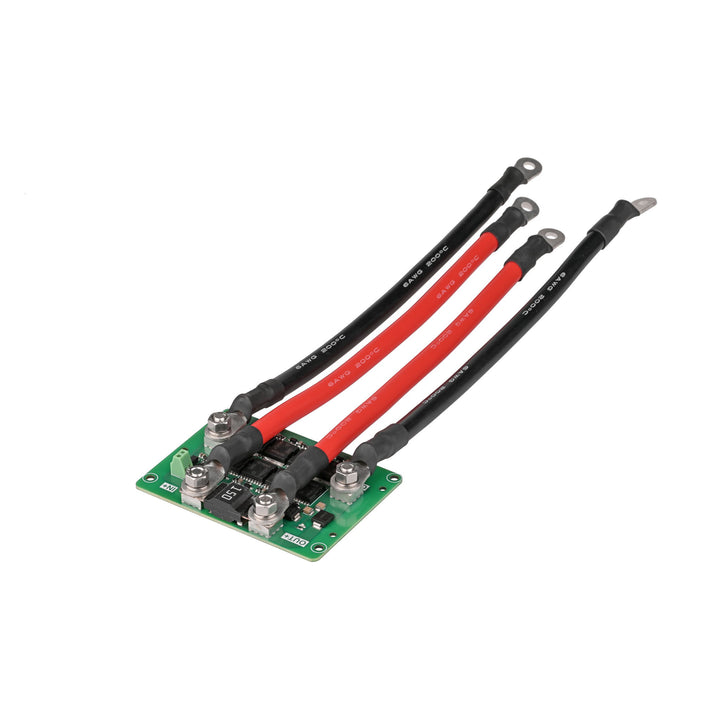

15A/30Aバージョン 1 x MOSスイッチ 1 x 外装カバー（選択時） 1 x ヒューズ 120Aバージョン 1 x MOSスイッチ 1 x ヒューズ 4 x 6AWG 赤/黒ケーブル（写真の通り）
技術仕様
| 仕様 | MOSローサイドスイッチ |
|---|---|
| 供給電圧 | 13〜28VDC |

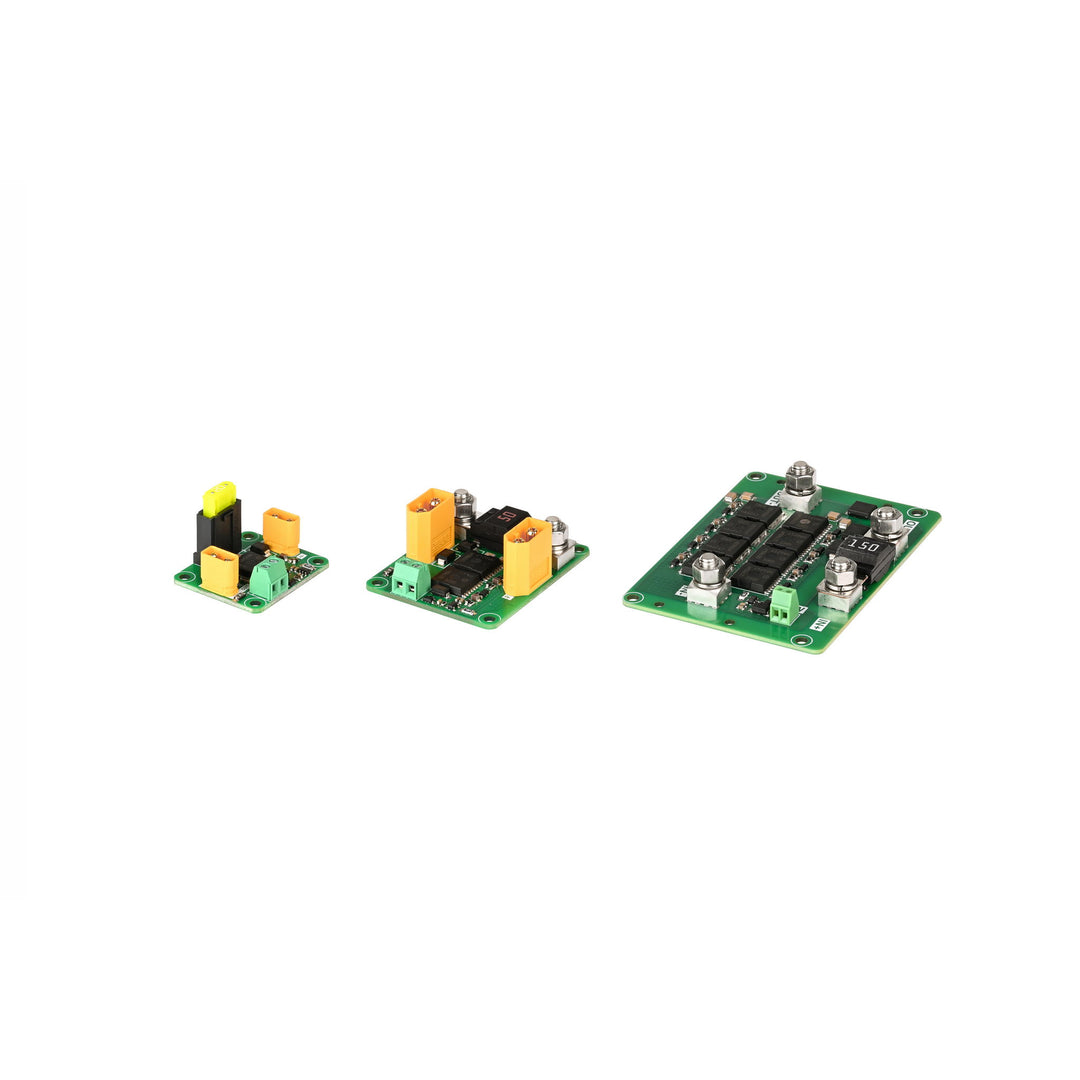

| 定格電流オプション | 15A、30A、120A |
| MOSオン抵抗 | 15A：0.58 mΩ；30A：0.28 mΩ；120A：0.07 mΩ |
| 静止電流 | 320 μA |

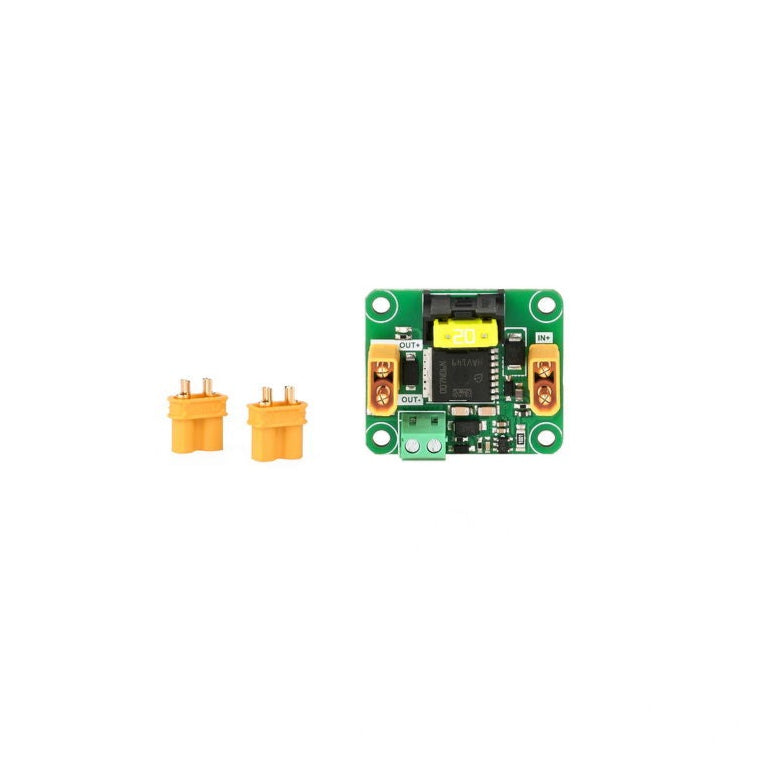

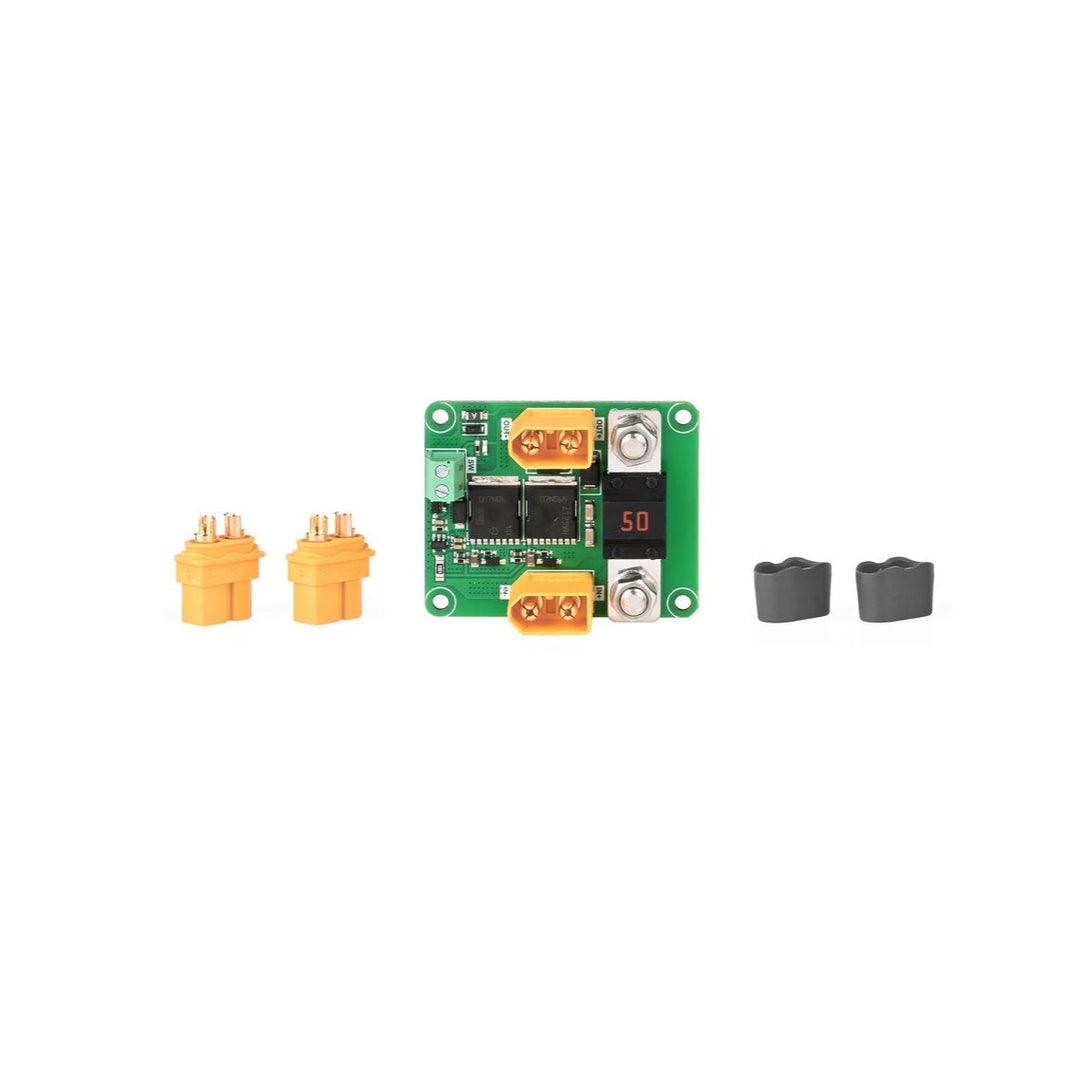

| コネクタータイプ | 15A：XT30；30A：XT60；120A：M5スクリュ端子 |
| ヒューズタイプ | 15A：MINI® ブレードヒューズ；30A & 120A：MIDI® ボルトダウンヒューズ |
| 寸法（L×W） | 15A：35×30 mm；30A：42×52 mm；120A：81.2×60 mm |
| 重量 | 15A：12.6 g；30A：48.4 g；120A：282.5 g |

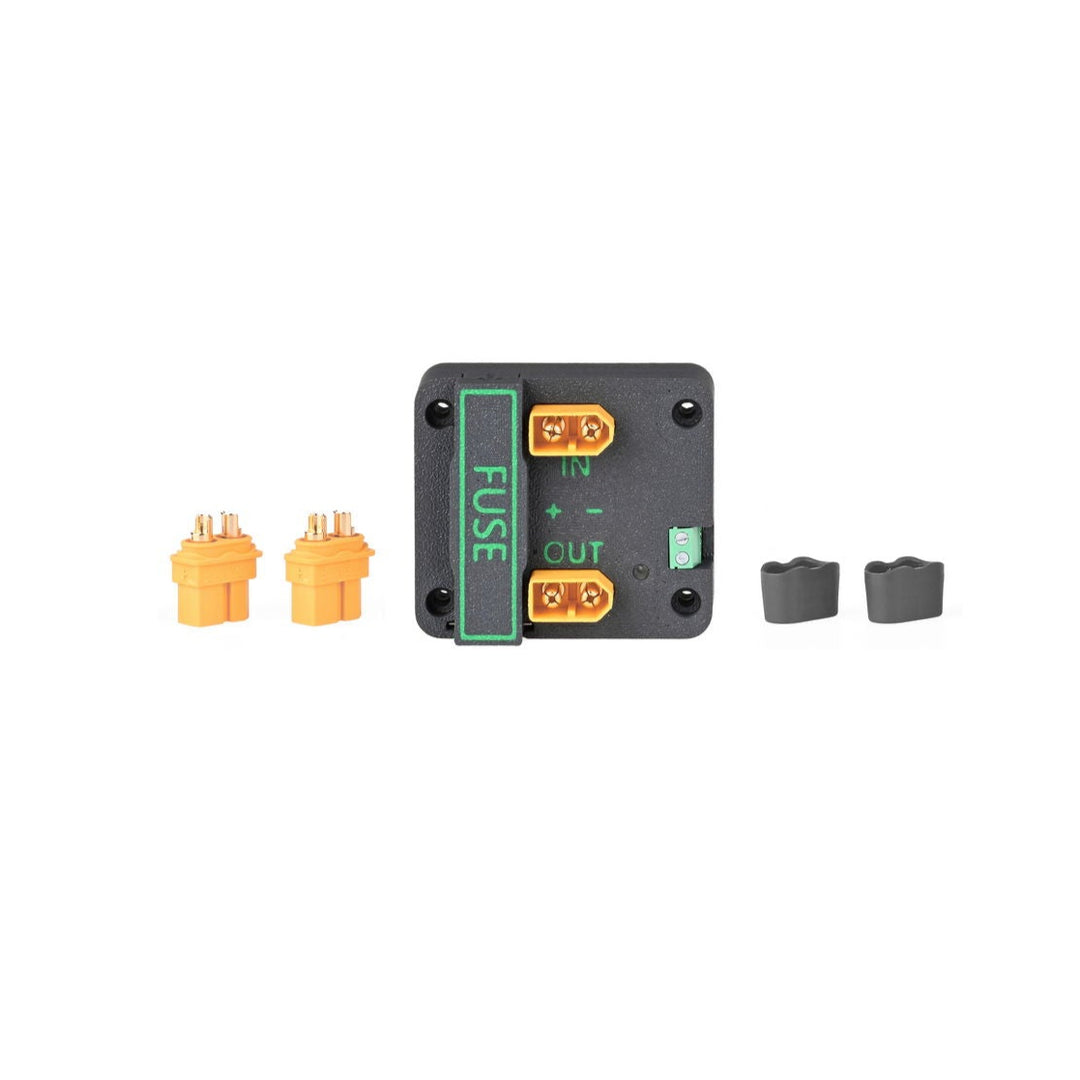

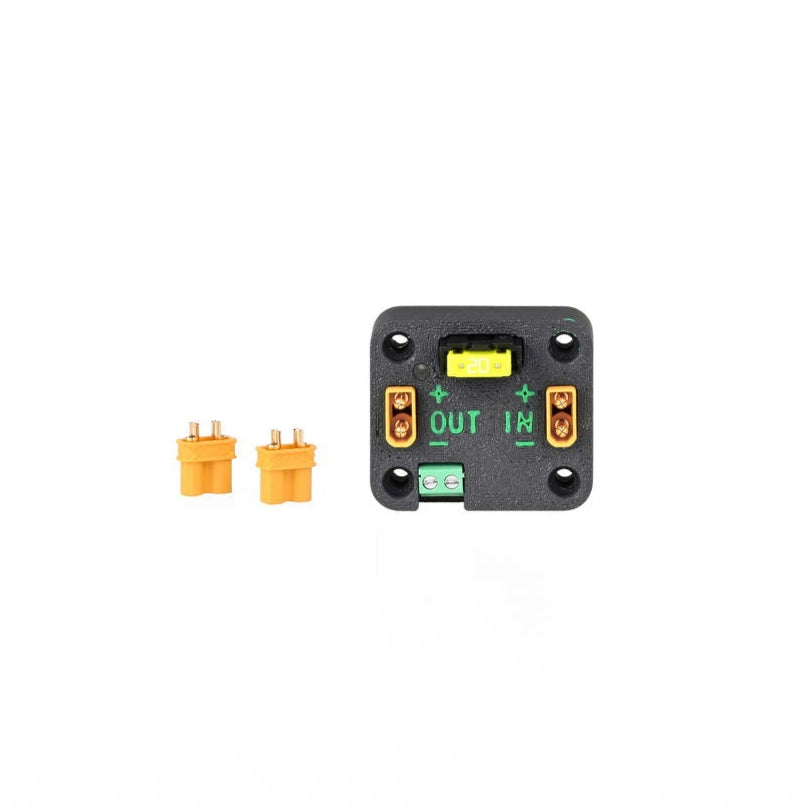

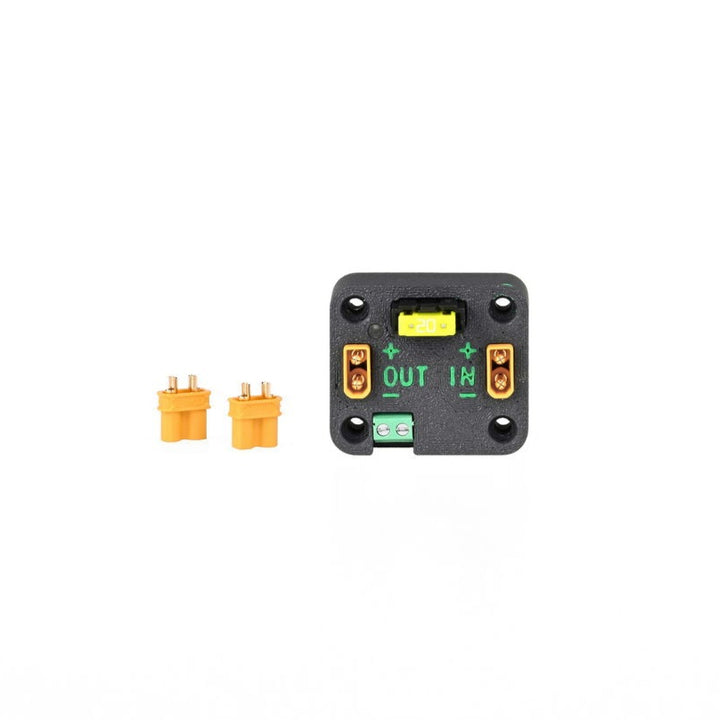

| シェル材質（オプション） | 3DプリントPLAまたはPLA-CF（色はランダム） |
| スイッチ互換性 |
セルフロック（ラッチ）式スイッチのみ対応。モーメンタリ型およびセルフリセット型には非対応。 • サブシー M8 ロータリー オン/オフスイッチ • サブシー M10 ロータリー オン/オフスイッチ • サブシー M10 ロータリー ウェーブバンドスイッチ • サブシー M10 プレッシャートリガースイッチ （条件付き互換） 注：プレッシャートリガースイッチは、設定された深度に潜水した場合のみ機能します。水上や浅い深度での手動押下ではこのボードは作動しません。 |
| 熱管理 | 追加のヒートシンクは不要；高負荷時に表面が熱くなる場合があります |
| 推奨配線 |
安全かつ効率的な動作のため、各定格電流に適したケーブルを使用してください： • 15A：1.25 mm²（約16 AWG） • 30A：3.4 mm²（約12 AWG） • 120A：16 mm²（約6 AWG） 絶縁材の種類、ケーブル束ね方、長さに応じて電流容量を必ず確認し、過熱や電圧降下を防いでください。 |
寸法図および配線図は参考用に下記を参照してください。
15A 寸法図
30A 寸法図
120A 寸法図
15A 配線ガイド
30A 配線ガイド
120A 配線ガイド
シェルは何の材質ですか？
シェルはFDM 3Dプリント技術で製造され、PLAまたはPLA-CF材質を使用しています。
どの種類のスイッチを接続できますか？
ロータリーオン/オフサブシースイッチのようなセルフロックスイッチを接続できます。スイッチの定格電流が2mA以上であることを確認してください。
MOSFETスイッチとプッシュボタンリレーの違いは何ですか？
MOSFETスイッチは機械的接点を持たない半導体デバイスで、時間経過による接点摩耗がありません。機械式リレーと比べて低オン抵抗と高いスイッチング能力を提供します。
ヒューズはどのように選べばよいですか？
負荷電流に基づいてヒューズを選択してください。スイッチはMINI® ブレードヒューズおよびMIDI® ボルトダウンヒューズに対応しており、負荷に応じて交換可能です。
負荷が高すぎる、または短絡してヒューズが切れた場合、MOSスイッチボードは破損しますか？
過電流によるヒューズ切れでMOSスイッチボードが破損することはありません。負荷が短絡していないことを確認した後にヒューズを交換してください。
入力端をバッテリーに直接接続できますか？火花が出たりプラグが損傷しますか？
はい、バッテリーを直接接続できます。接続時に火花が出る場合がありますが、プラグが損傷することはありません。
電源が入った状態で出力端や入力端を接続・取り外しできますか？スイッチがオンにならない場合、接続してもよいですか？
電源が入った状態で負荷端を接続または取り外さないでください。負荷を接続・切断する前に必ず電源をオフにしてください。
負荷が短絡しているがヒューズが切れないのはなぜですか？
電源供給電流がヒューズの遮断電流より低い場合、短絡時でもヒューズが切れないことがあります。
ヒューズが切れ、代替品がない場合、一時的にワイヤーを使用できますか？
一時的にワイヤーを使用することは可能ですが、安全上の理由から推奨されません。できるだけ早くヒューズを交換してください。
ヒューズを交換する際、入力と出力の両方を切断する必要がありますか、それともスイッチをオフにするだけでよいですか？
負荷端に短絡がないことを確認した上でヒューズを交換してください。スイッチをオフにすることは必須です。
ヒートシンクを追加する必要がありますか？動作温度は高いですか？
追加のヒートシンクは不要です。ただし、高負荷電流時には基板表面温度が高くなることがあります。やけどを防ぐため、基板には触れないでください。
3Dモデルビューア
Note: The 3D model shown above is for reference purposes only. It may include components, accessories, or alternate sizes not included with the product. For simplicity, only a single representative size is typically displayed when multiple versions exist. Please refer to the product Shipping Guide for detailed information on included contents and size-specific differences.
オンボードゲートドライバー回路で制御信号と電源を絶縁
マイクロコントローラーからのロジック信号でDC負荷をスイッチング
