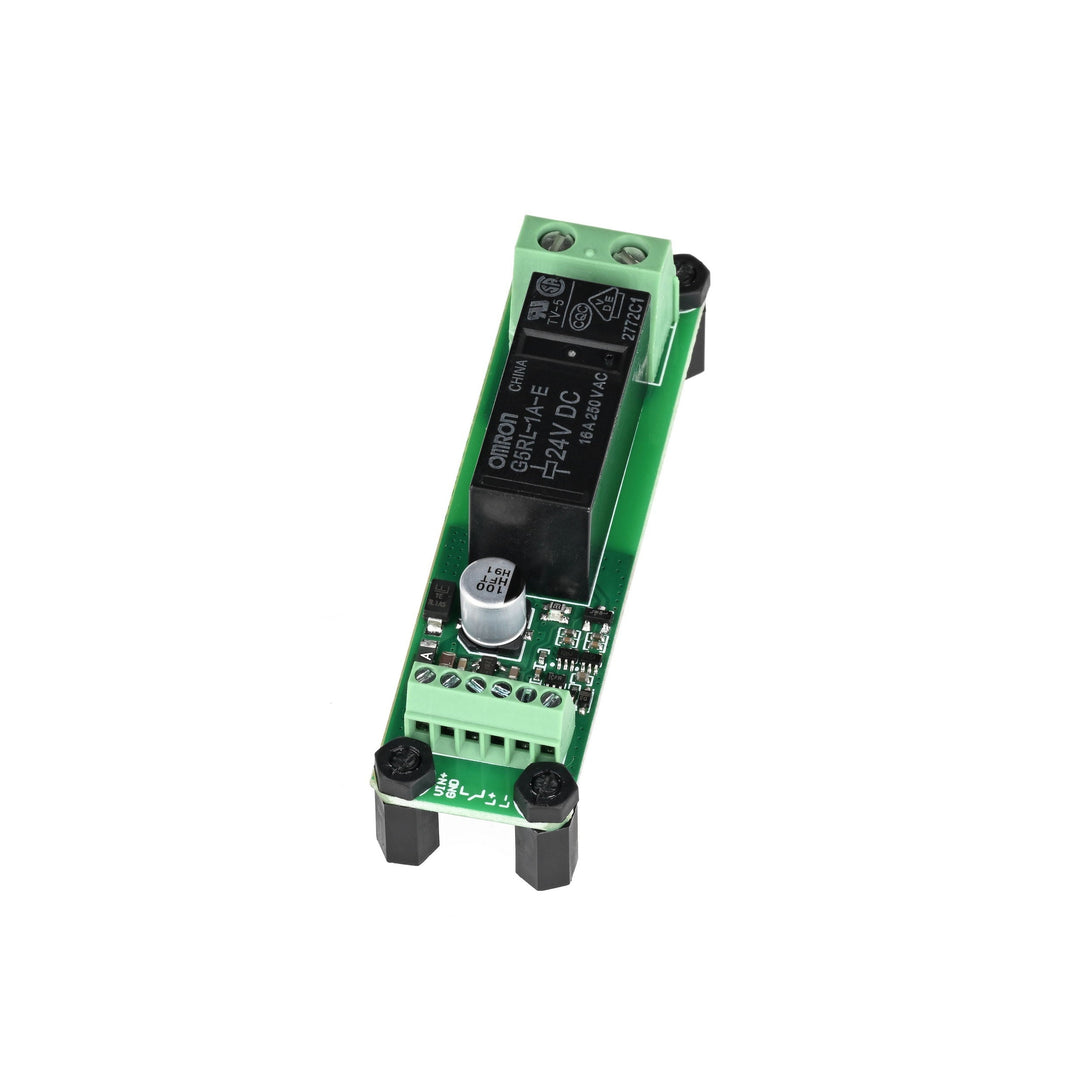

説明

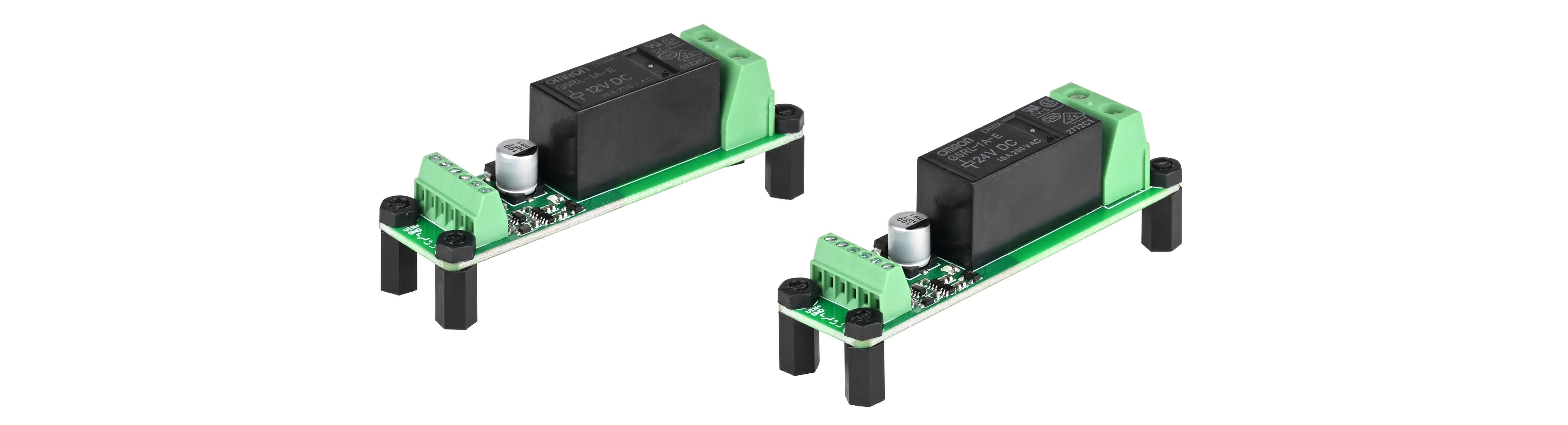

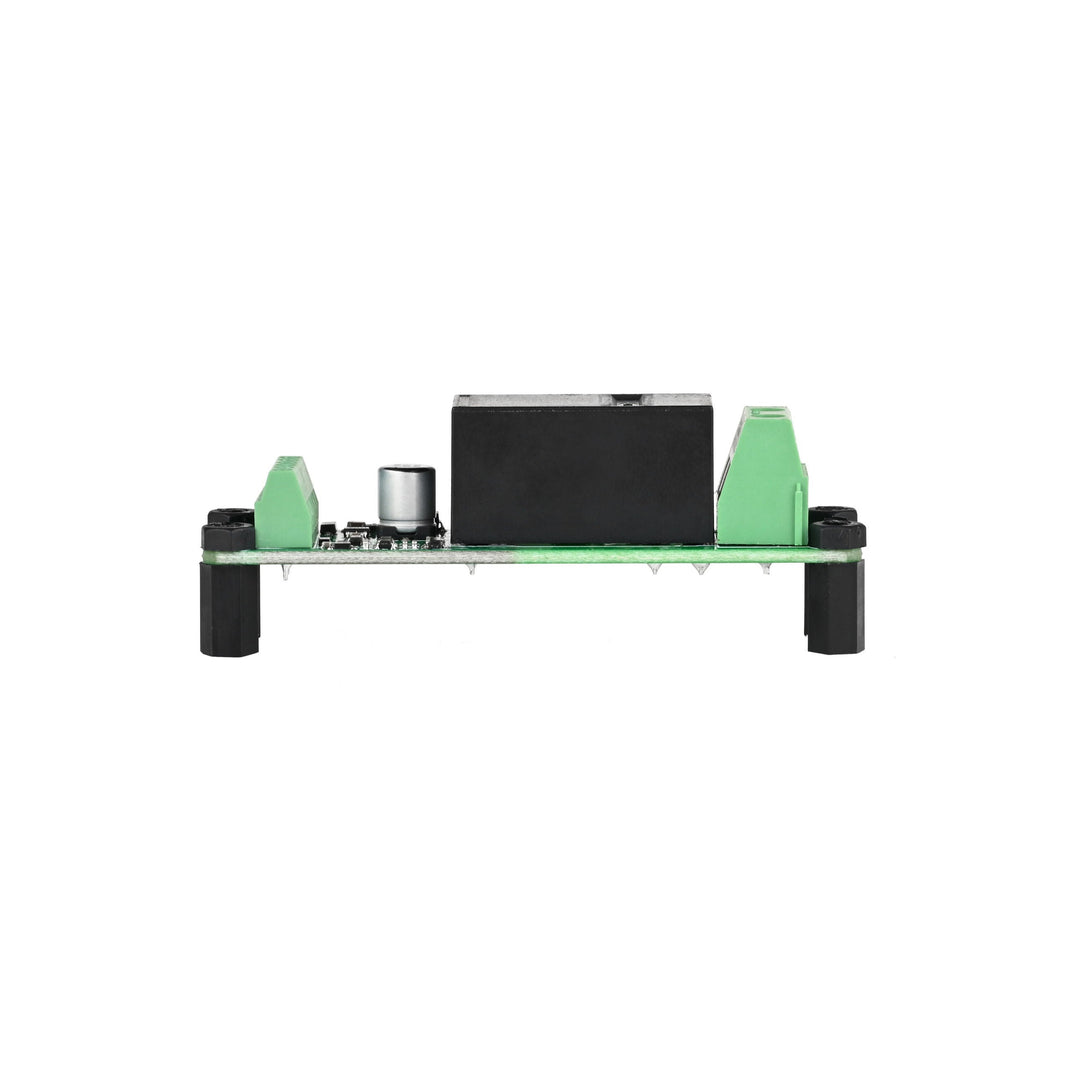

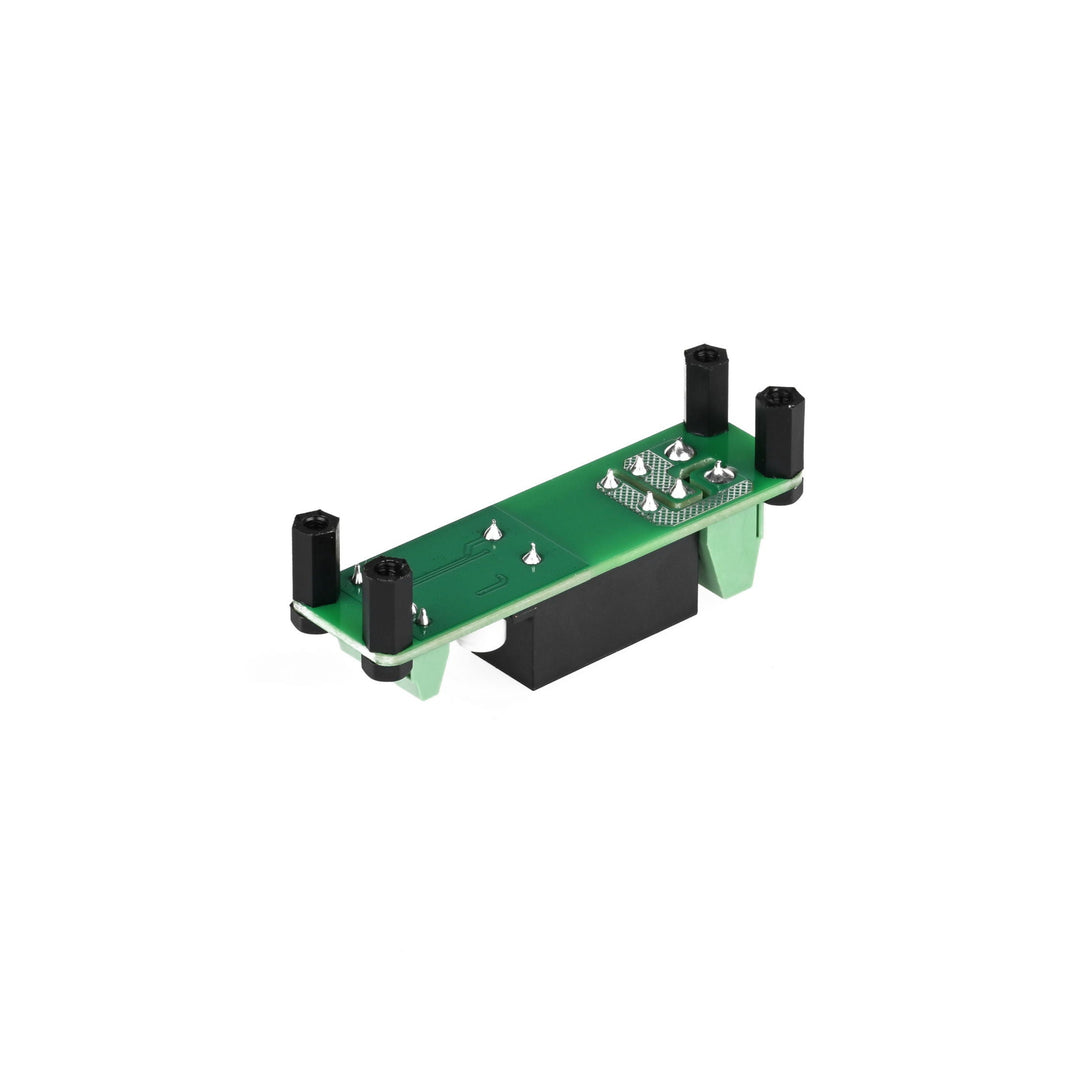

トグルリレー制御モジュールは、タップスイッチなどからのモーメンタリ信号—例えばタップスイッチからの入力—をラッチ出力に変換し、押すたびに切り替わる操作で電源機器を制御できるようにします。一度タップすると機器がオンになり、もう一度タップするとオフになります。このリレー式モジュールは、従来型のラッチスイッチが実用的でない用途、特に水中または密閉環境に適しています。
特に、 サブシー M10 タップスイッチ（非ラッチ式） および 水中用組込み式プッシュボタンスイッチ（非磁性） との組み合わせを推奨しています。これらの低電力入力で、ライト、ソレノイド、ポンプなどの高電流機器をトグル制御できます。基板上の回路には、誤トリガーを低減する30 msのデバウンス遅延と、動揺や衝撃の多い環境で制御性を高める長押し (1 second) シャットオフ機能が含まれます。

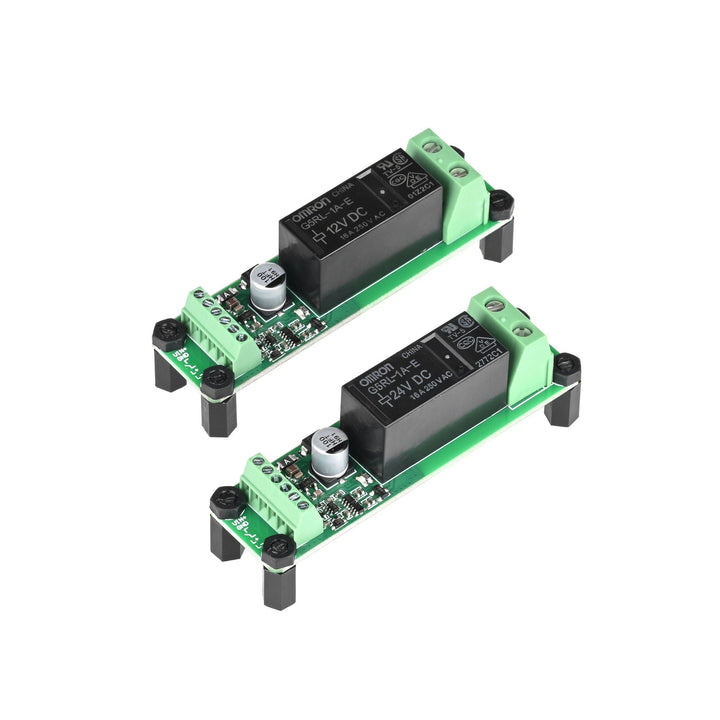

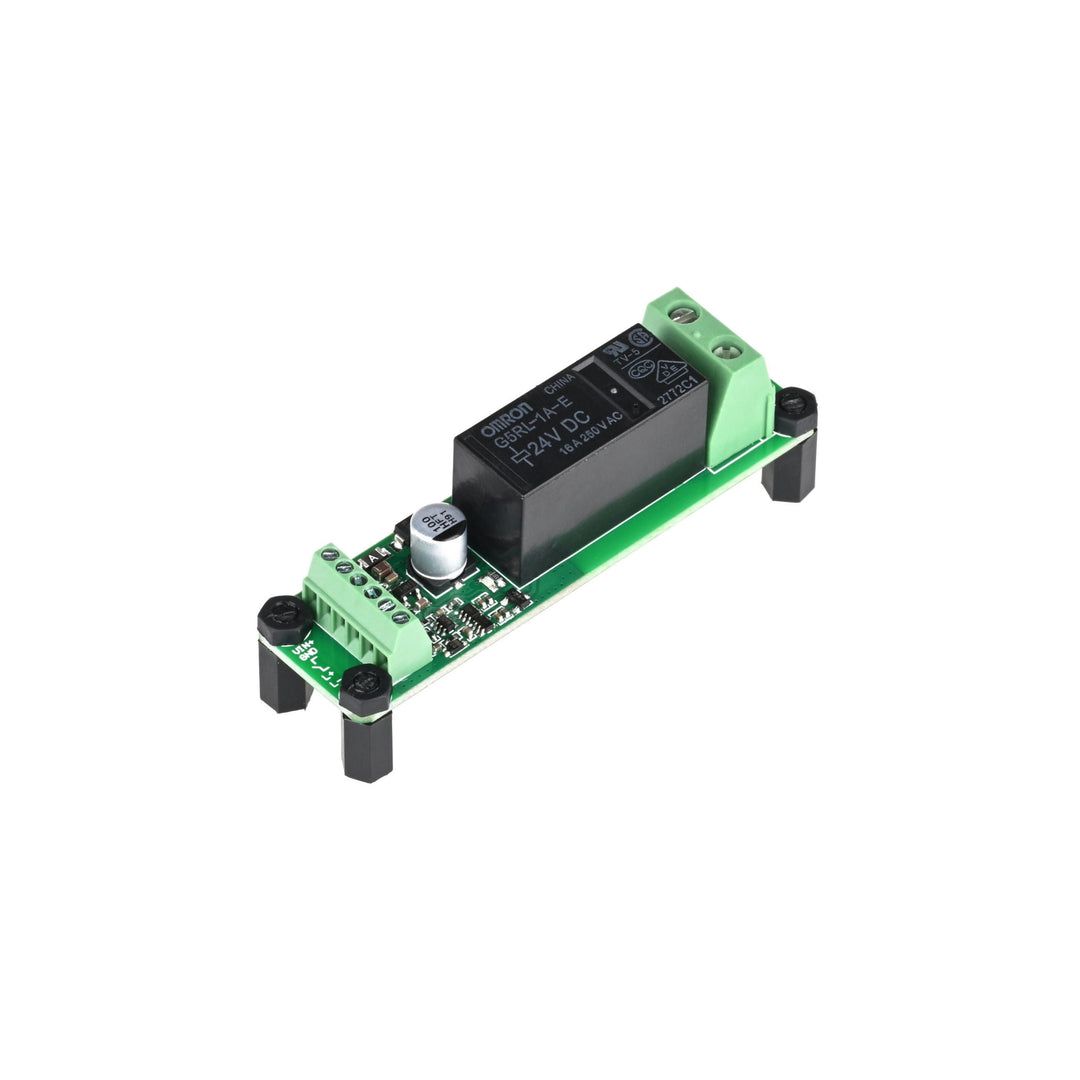

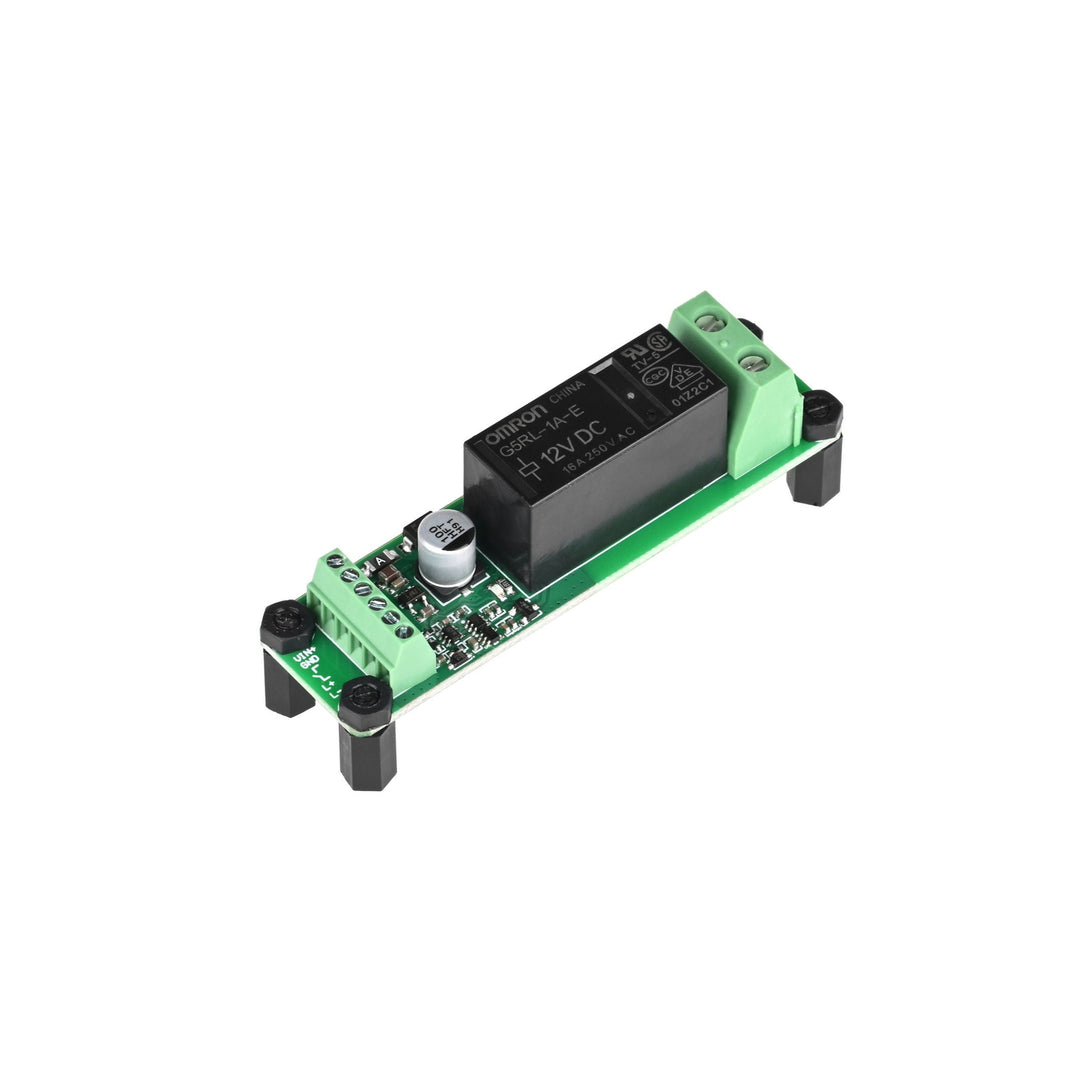

モジュールには、12Vモデル (3Sバッテリーシステム、9.6–12.6V) と、24Vモデル (6Sシステム、19.2–25.2V) があります。どちらも逆極性保護、最大16Aの高電流リレー、現在の出力状態を示すステータスインジケーターLEDを備えています。リレーはSPST-NO接点構成を使用し、安全なスイッチングのためコイル回路から完全に絶縁されています。
水中システム向けに最適化されていますが、モーメンタリ入力からシンプルなラッチ制御を必要とする構成であれば、地上用途にも使用できます。最良の結果を得るには、安定した電源を確保し、モーターやリレーなどの誘導性負荷を切り替える場合はサージ抑制の使用を検討してください。
モーメンタリタップスイッチに対応
別売
このリレーモジュールは、低消費電力のモーメンタリ入力で動作するよう設計されています。水中で使用する場合は、以下のM10タップスイッチと組み合わせてください。

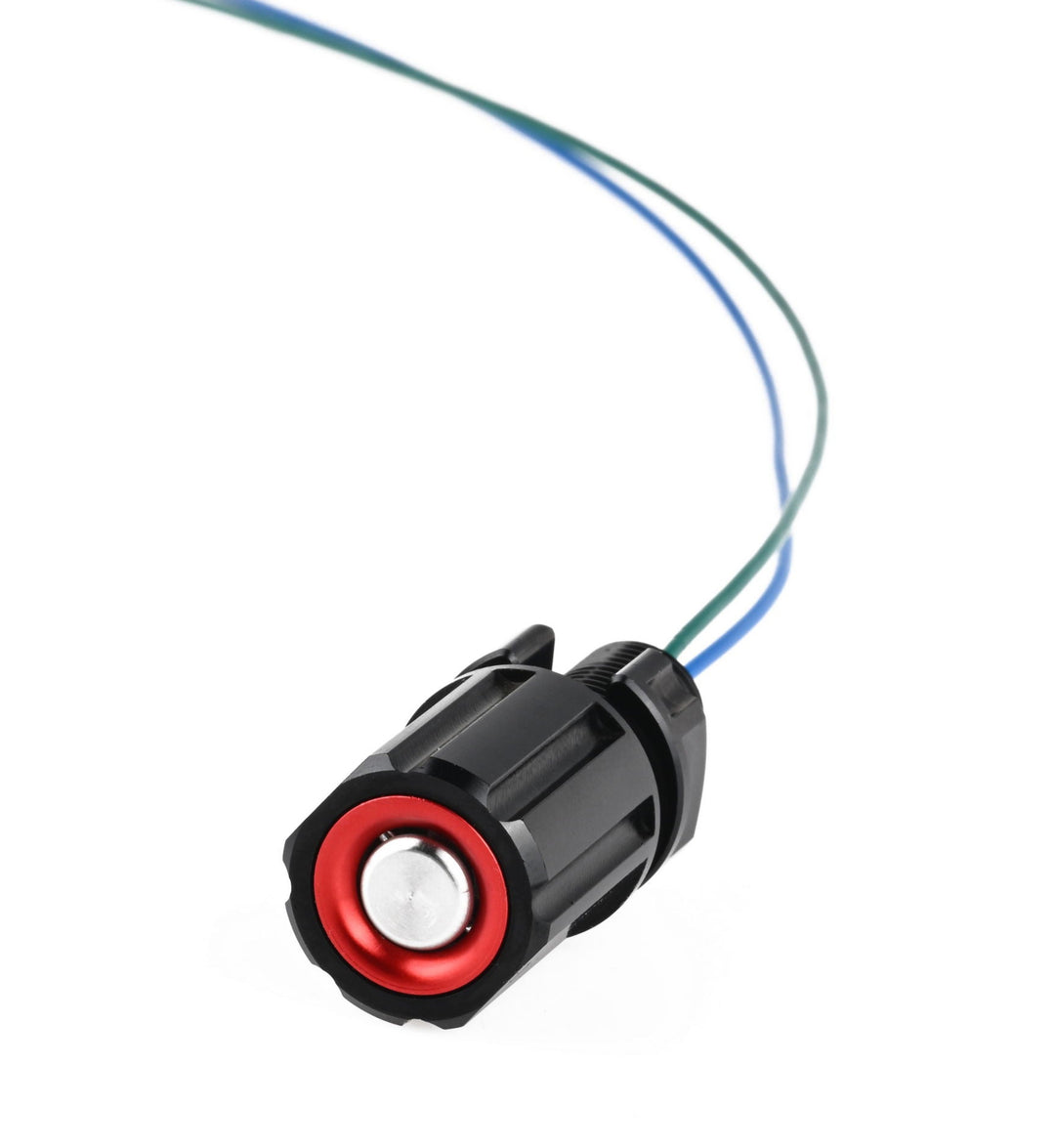

サブシー M10 タップスイッチ（非ラッチ式）
タップすると作動し、離すとリセットされる深度定格対応のモーメンタリ機械式スイッチです。このリレーモジュールと完全に互換性があり、水中ライト、ポンプ、ソレノイド、その他の機器をトグル制御できます。
水中用組込み式プッシュボタンスイッチ（非磁性）に対応
別売

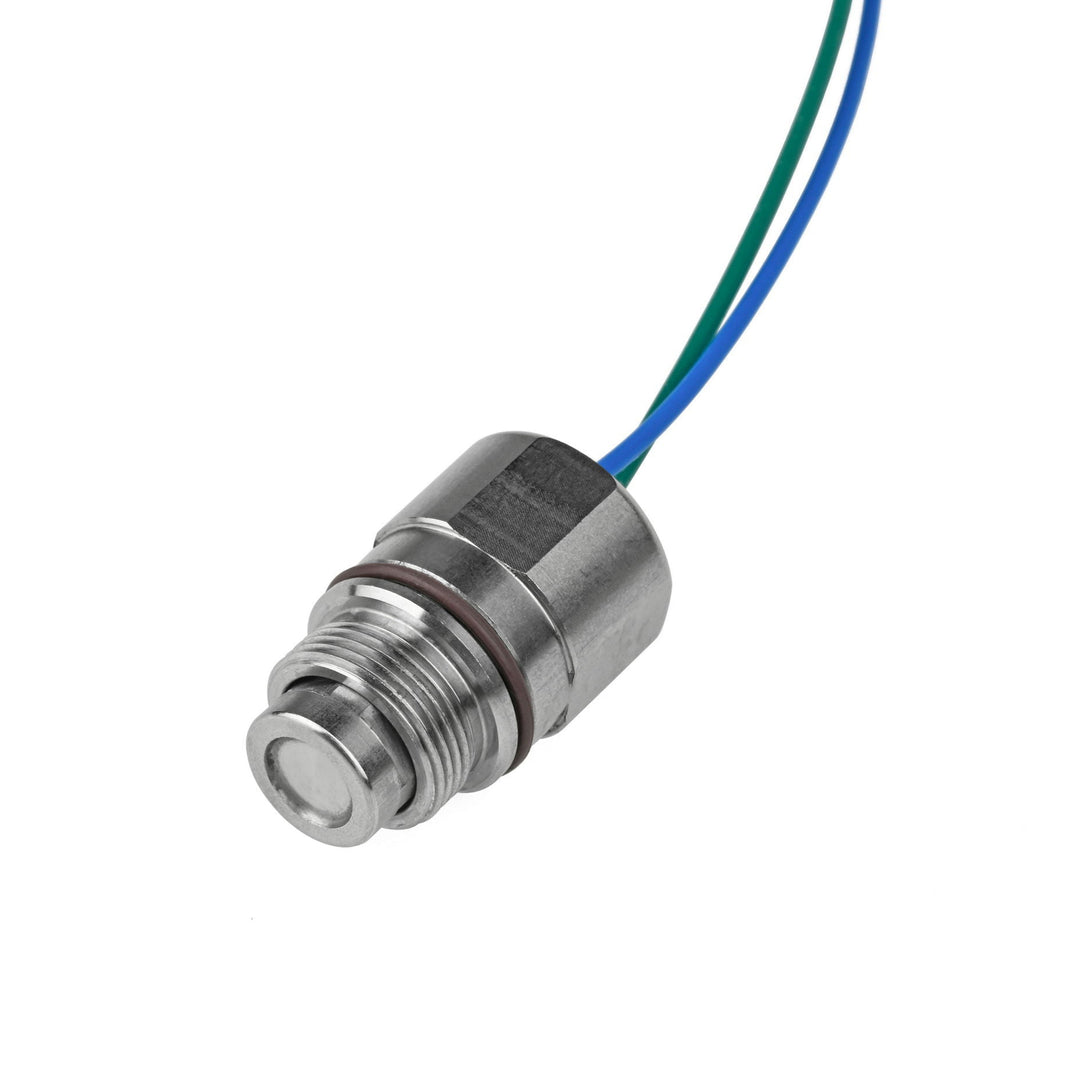

このリレーモジュールは、 水中用組込み式プッシュボタンスイッチ（非磁性）と完全に互換性があります。 このスイッチは、モーメンタリ式の自己復帰入力で、非磁性316ステンレス鋼製のため、ソナーや航法システムの近くでも干渉のない動作を実現します。
一般的な用途には、ダイバー携行型ソナーのトリガーや水中リモートコントローラーなど、磁気干渉を避ける必要があるシステムがあります。このモジュールと組み合わせることで、スイッチにラッチ式オン/オフ機能、長押しシャットオフ、デバウンス保護が追加され、水中ライト、ポンプ、ミッションクリティカルなシステムの制御に適します。
配送リスト
1 × プッシュボタンリレー 1セット × プラスチック製スクリューポスト
技術仕様

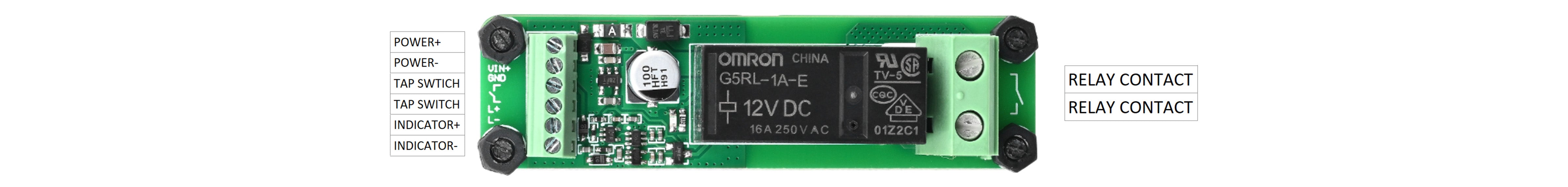

| 仕様 | 12Vプッシュボタンリレー | 24Vプッシュボタンリレー |
|---|---|---|
| リレーモデル | G5RL-1A-E DC12V | G5RL-1A-E DC24V |
| 重量 | 約22 g | 約22 g |

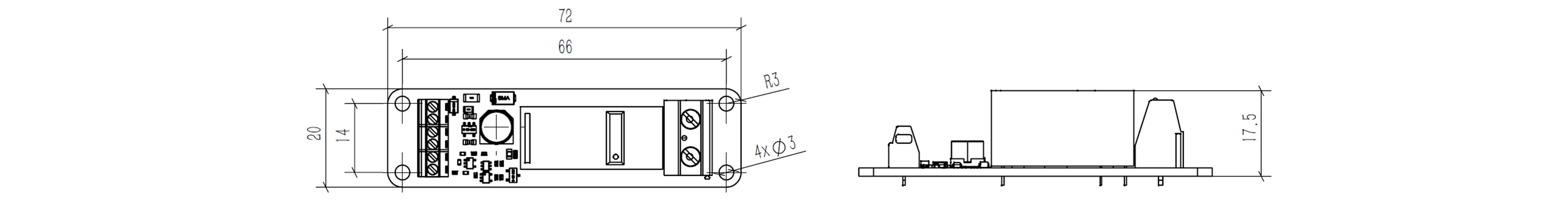

| 寸法 | 72 × 20 mm | 72 × 20 mm |
| 高さ | 20 mm | 20 mm |
| 取付穴間隔 | 14 × 66 mm | 14 × 66 mm |
| 取付穴サイズ | Ø3 mm | Ø3 mm |
| 電源電圧 | 3Sバッテリー (9.6–12.6 V) | 6Sバッテリー (19.2–25.2 V) |
| 定格電流 | 50 mA | 30 mA |
| 静止電流 | 12 µA | 14 µA |
| ボタンデバウンス時間 | 30 ms | 30 ms |
| 長押しによるオフ | 1 s | 1 s |
| 定格負荷 | AC 250 V 16 A / DC 24 V 16 A | AC 250 V 16 A / DC 24 V 16 A |
| 最大スイッチング電流 | 16 A | 16 A |
| 接点形式 | SPST-NO (1a) | SPST-NO (1a) |
| 接触抵抗 | 100 mΩ未満 | 100 mΩ未満 |
| 動作 / リセット時間 | 15 ms未満 | 15 ms未満 |
使用上の注意
● 変動のあるDC電源を使用する場合は、変動が±5%未満の電源を使用してください。コイル電流の変動が大きくなると、動作電圧も大きく変化し、ブザーも発生します。
● コイルに印加される電圧が不足すると、リレーが動作しない、または動作が不安定になり、接点寿命の低下、溶着、その他の接点不良につながります。
● 落下や衝撃により、誤トリガーやリレーの損傷が生じる場合があります。
● リレーの電源が入っているときは、充電部に触れると感電する危険があります。
● 接点スイッチの最大電流: 誘導性負荷に蓄積される電磁エネルギーの影響により、誘導性負荷のスイッチング容量は通常、抵抗性負荷より低くなります。負荷が誘導性の場合は、実際の回路、実際の負荷、および実際の使用条件に応じて適切なサージ抑制を使用してください。
負荷タイプと突入電流
負荷の種類が異なると、リレー投入時の突入電流も異なります。
| 負荷タイプ | 突入電流 |
|---|---|
| 抵抗負荷 | 定常電流の1倍 |
| モーター負荷 | 定常電流の5~10倍 |
| コンデンサ負荷 | 定常電流の20~40倍 |
導線径
導体の直径は負荷電流によって決定してください。導線が細い場合、異常発熱によって焼損します。
| 許容電流 (A) | 断面積 (mm²) |
|---|---|
| 6 | 0.75 |
| 10 | 1.25 |
| 15 | 2 |
| 20 | 3.5 |
タップスイッチを自己保持動作に変換する場合、回路基板に別の動作用電源を供給する必要がありますか？
はい。リレー制御基板を動作させるには別途電源が必要です。バッテリーまたはその他の安定化電源から直接供給できます。
どの種類のスイッチを接続できますか？
このモジュールは、自己復帰式（モーメンタリ）のタップスイッチで動作するよう設計されています。
MOS電子スイッチボードとリレーの違いは何ですか？
リレーは開放時に漏れ電流がなく、制御側（コイル）とスイッチ回路の間を完全に電気的に絶縁します。このため、電気的分離または低漏れ電流が必要な用途に適しています。
