BS-SSC-TCLMP-ACR-A1A1

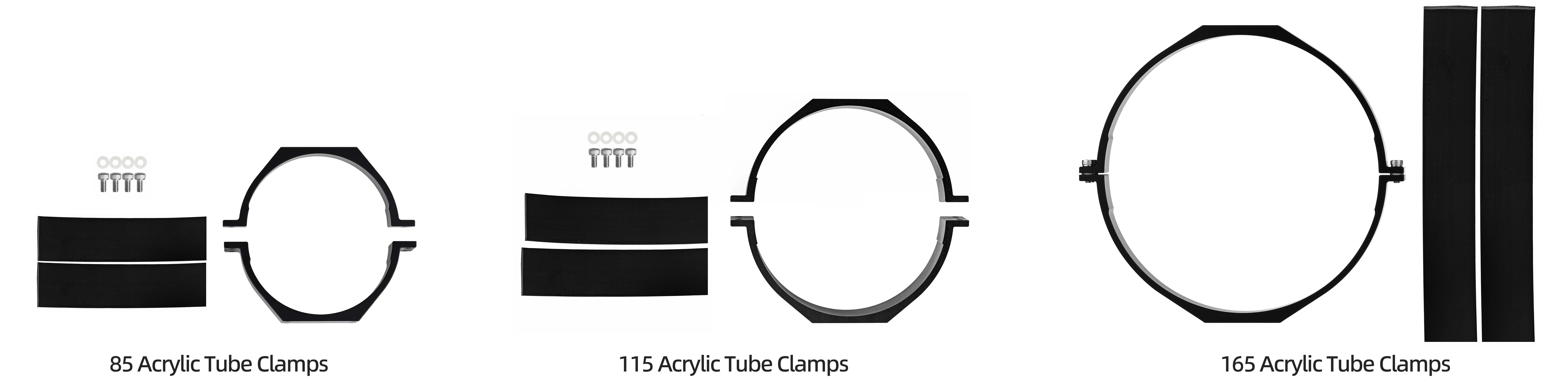

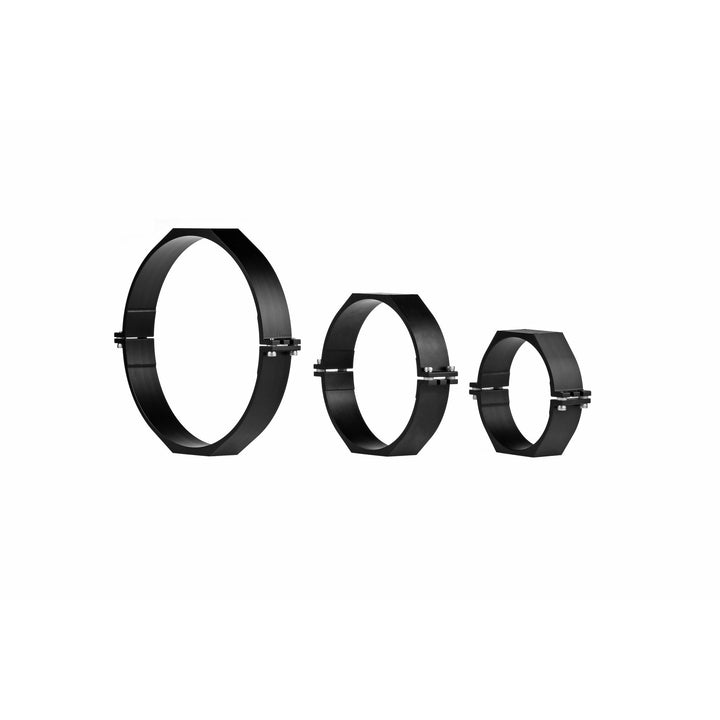

Blu-Sub アクリルチューブクランプ は、水中エンクロージャーをROVフレームや構造支持部へ確実に固定するための取付ソリューションです。 海中エンクロージャ用アクリルチューブ専用に設計され、85 mm、115 mm、165 mmの各直径に対応するサイズを用意しています。

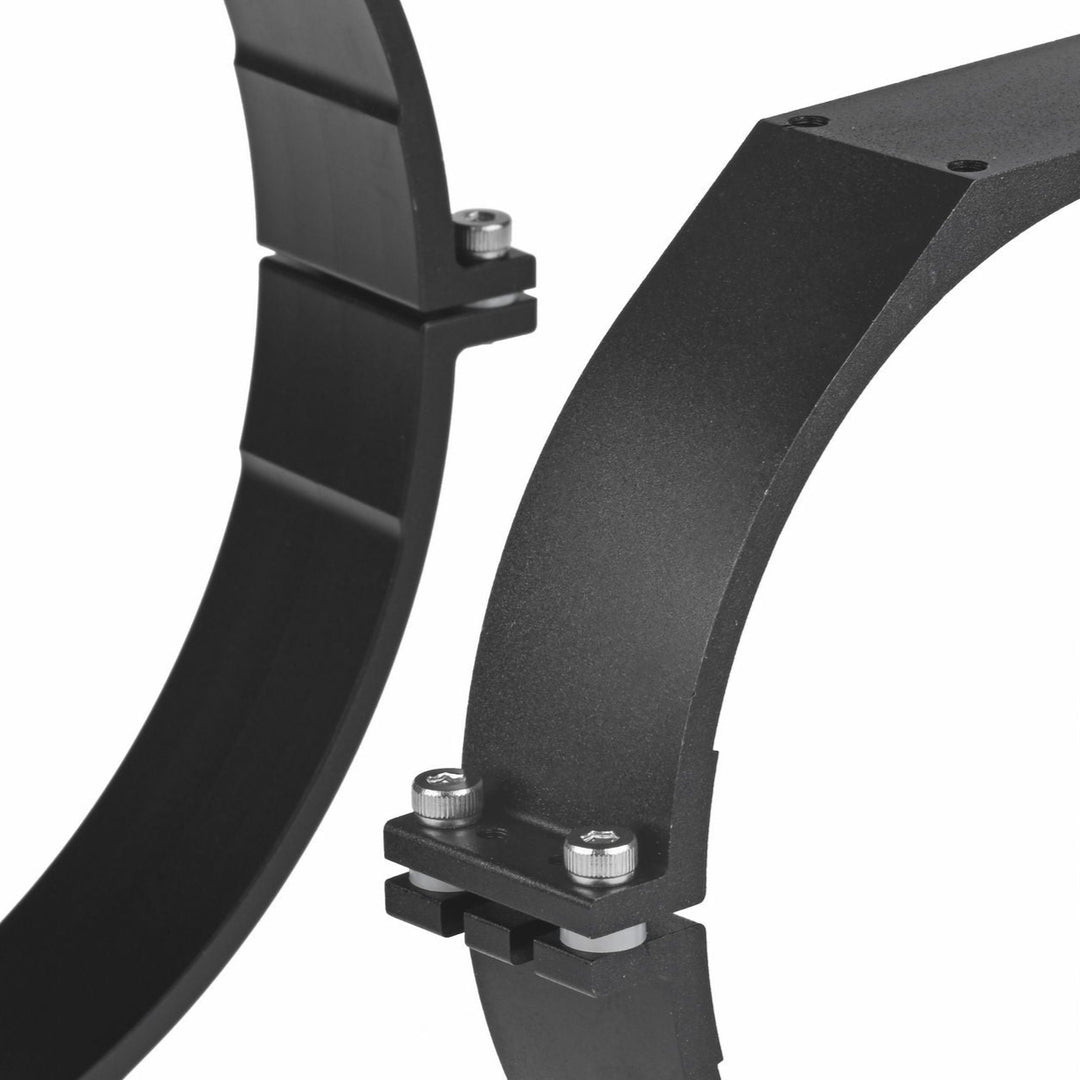

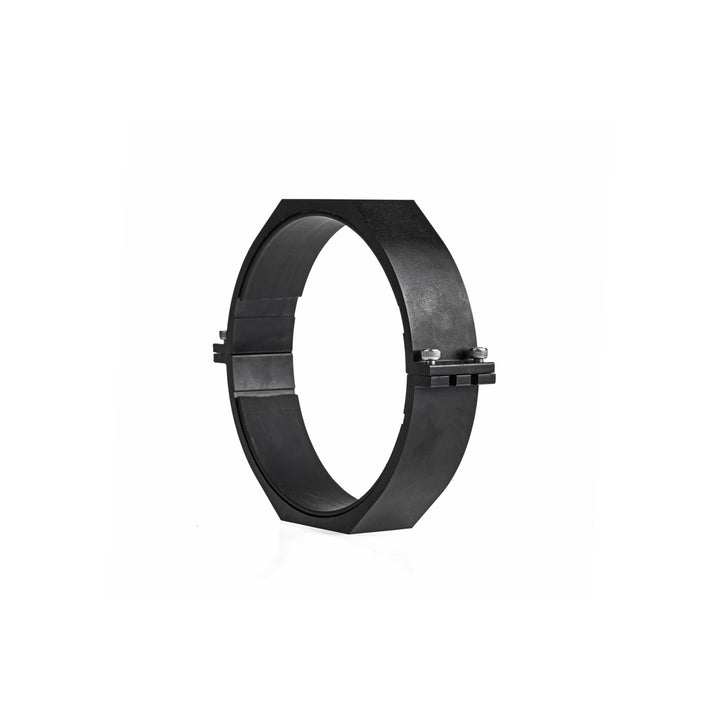

各クランプは、強度と耐食性を備えたアルマイト処理アルミニウム製の分割リング構造で、取付を容易にするM5取付穴を備えています。柔軟な取付構成に対応するため、取付ベースおよびハードウェアは別売です。
水中エンクロージャービルダー を使用すると、部品の互換性を確認しながら、リアルタイム価格表示とワンクリック注文で水中システム全体を構成できます。
| 材質 | 黒色アルマイト処理アルミニウム |
|---|---|
| 重量 | 85 mm: 170 g / 115 mm: 198 g / 165 mm: 295 g |
| 色 | ブラック |
| 耐水深 | N/A |
| 寸法 | 寸法図を参照 |

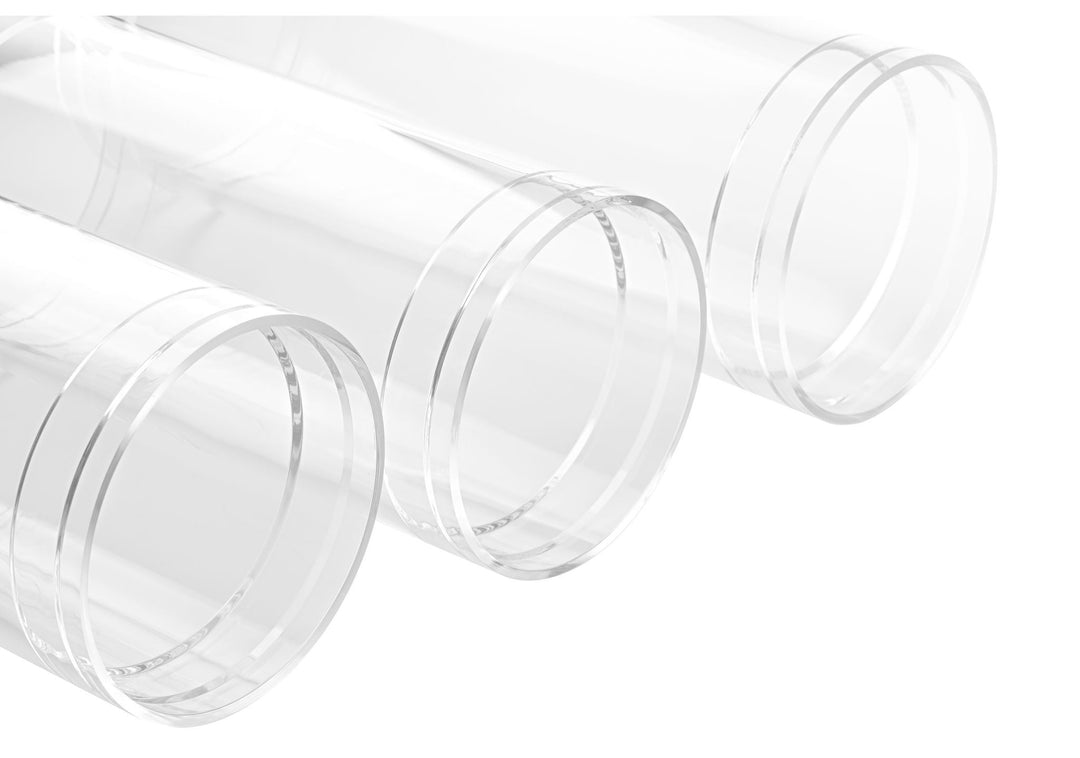

これらのクランプは、外径85 mm、115 mm、165 mmの 海中エンクロージャ用アクリルチューブ 専用に設計されています。各クランプの内側形状はチューブ径に正確に合い、エンクロージャーを傷つけにくく、確実で振動に強い保持を実現します。
注：これらのクランプはアルミニウムチューブには対応しません。アルミニウムエンクロージャーを固定する場合は、Arca-Swiss式マウントなどの対応取付ベースを使用してください。

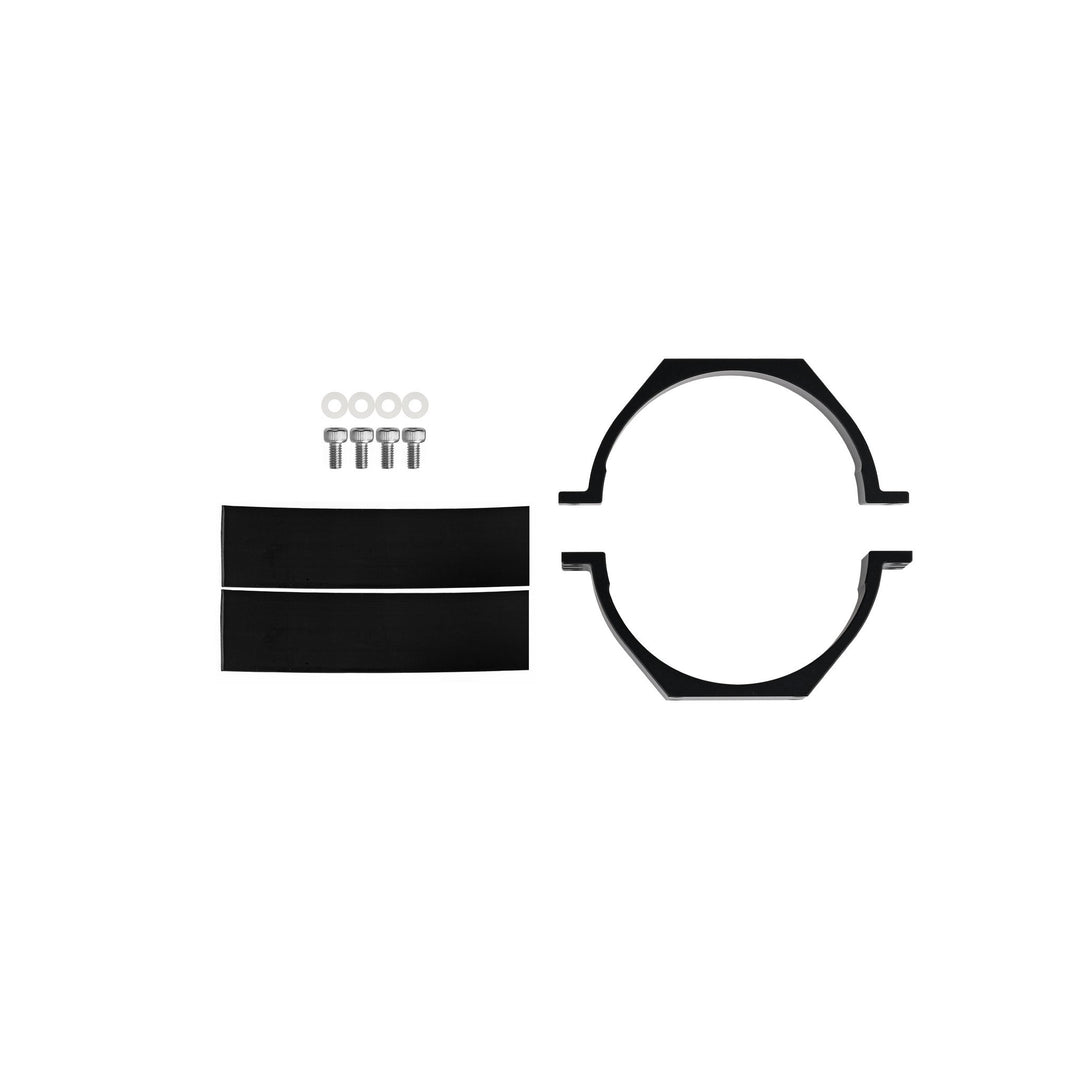

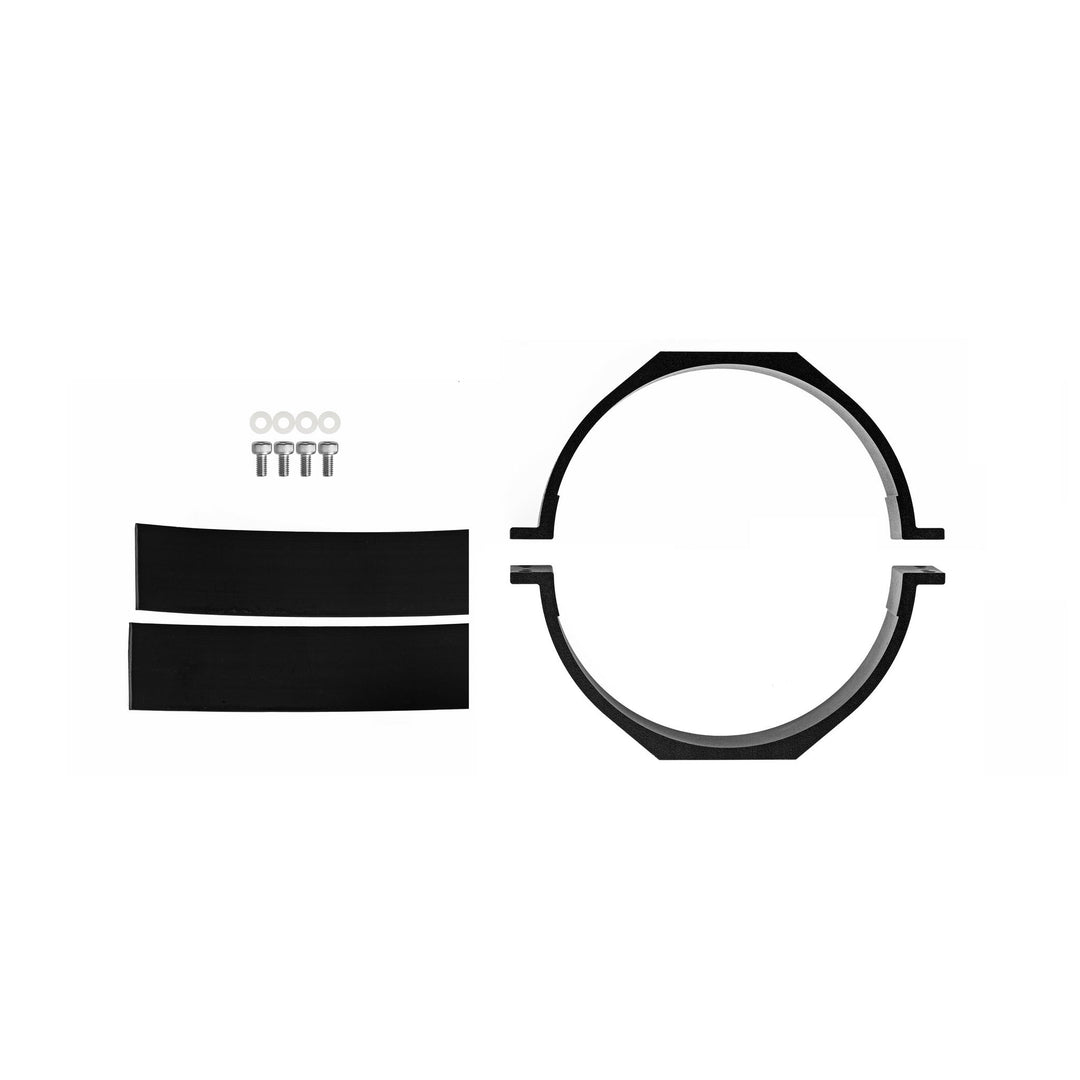

1 x 半円形クランプ上部 1 x 半円形クランプ下部 4 x ねじ 1 x すべり止め粘着パッド
| 製品 | アクリルチューブクランプ |
|---|---|
| 材質 | 黒色アルマイト処理アルミニウム |
| 対応チューブ外径 | 85 mm, 115 mm, 165 mm |
| 重量 | 85 mm: 170 g; 115 mm: 198 g; 165 mm: 295 g |

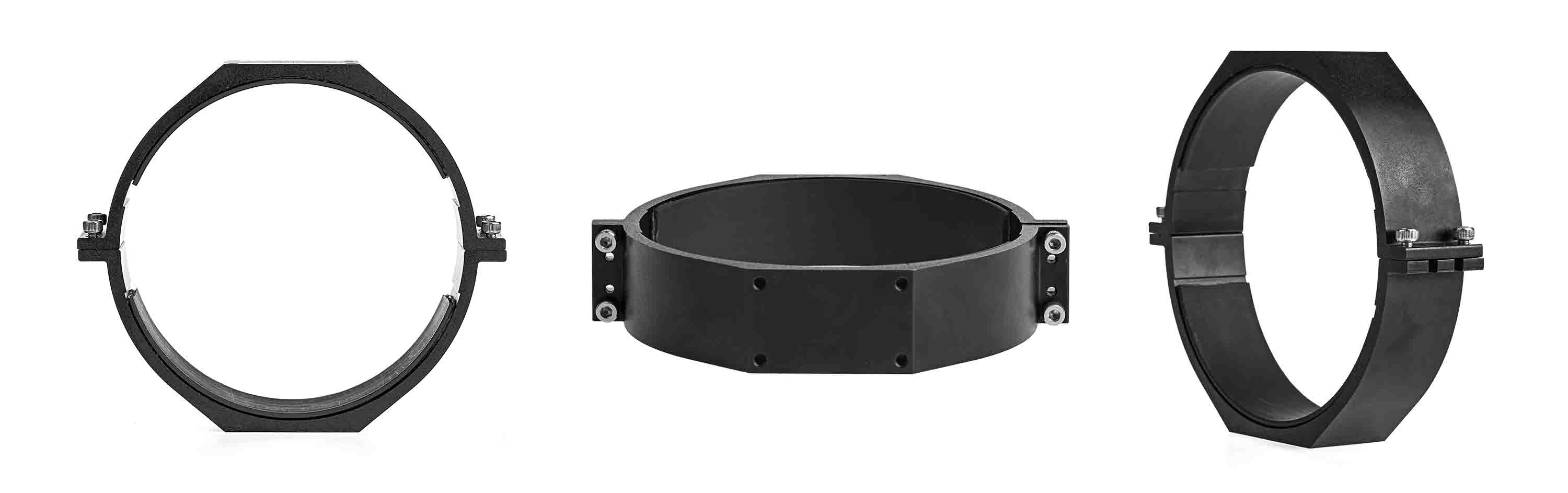

| 設計上の特長 | • 2分割の相互ロック式半円クランプ • 底面および側面に確実な固定用取付穴を配置 • グリップ力を高める柔らかいすべり止め粘着パッド付属 • アルミニウムチューブには非対応；代わりにArca-Swiss取付ベースを使用 |

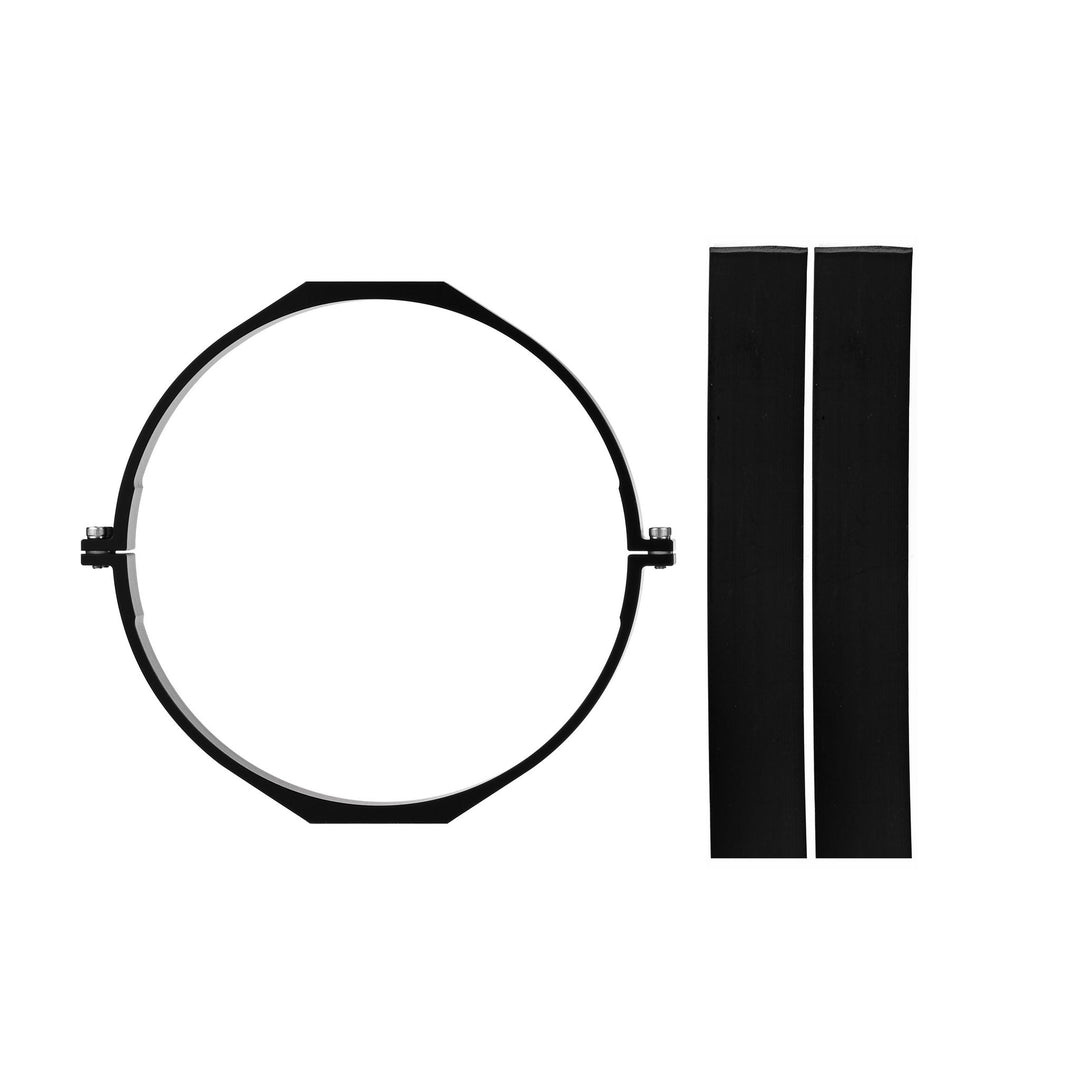

| 同梱品 | • 1 × 上部クランプ半体 • 1 × 下部クランプ半体 • 4 × ねじ • 1 × すべり止め粘着パッド |
| 使用上の注意 | • 貼り付け前にすべり止めパッドを適切な長さへ切断してください • パッド貼付前に表面を十分に清掃してください • 滑りを防ぐためクランプを確実に締結してください |

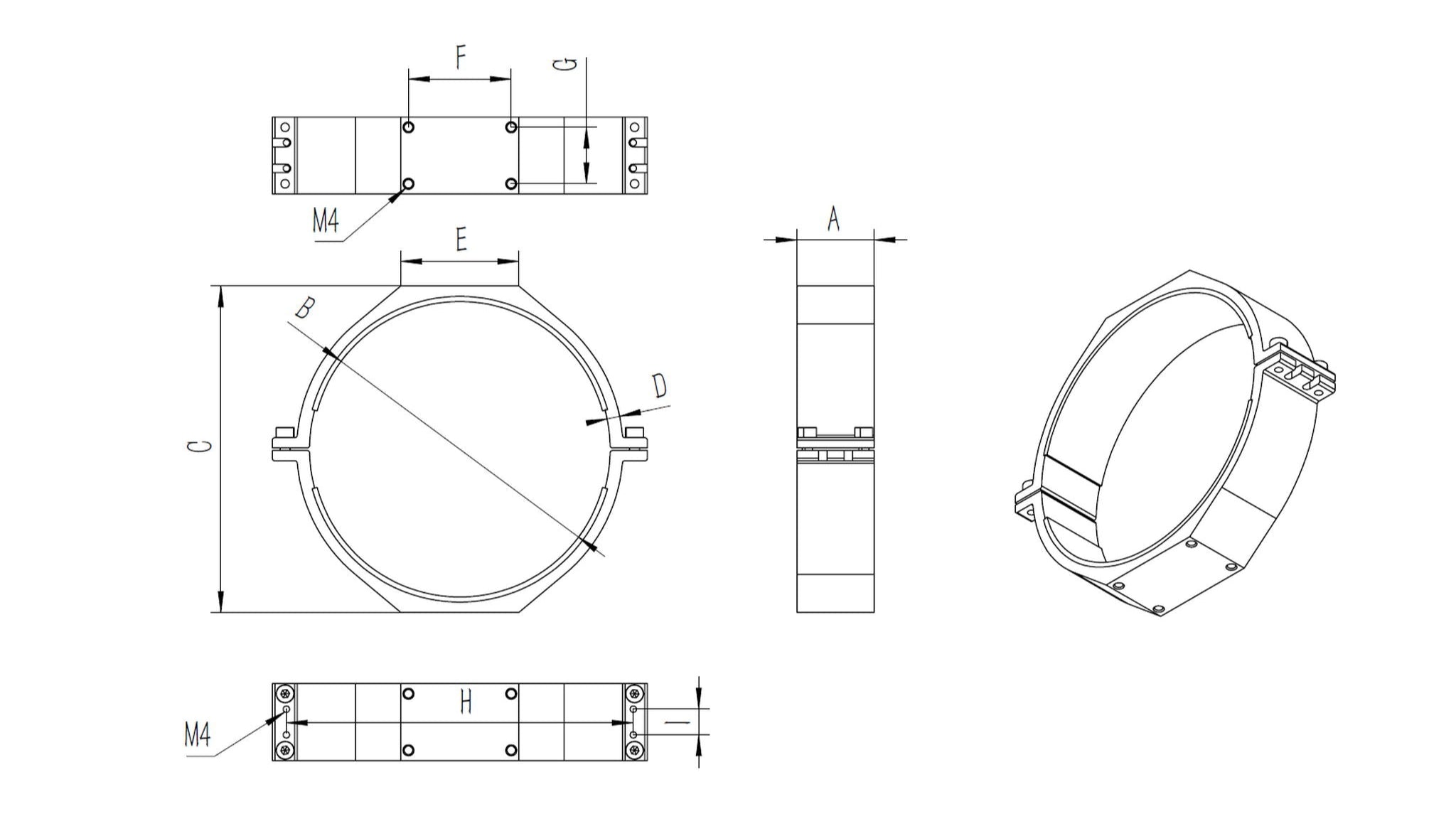

| 項目 | 幅 A | 内径 B | 高さ C | 厚さ D | ベース幅 E | 底面穴間隔 F | 底面穴間隔 G | 側面穴間隔 H | 側面穴間隔 I |
|---|---|---|---|---|---|---|---|---|---|
| 85 クランプ | 30 | 85 | 97 | 5 | 46 | 40 | 22 | 105 | 10 |
| 115 クランプ | 30 | 115 | 127 | 5 | 46 | 40 | 22 | 135 | 10 |
| 165 クランプ | 30 | 165 | 181 | 5 | 46 | 40 | 22 | 185 | 10 |
取付に使用できる穴はどこにありますか？
側面および上下面に取付穴があります。
粘着式すべり止めパッドは剥がれますか？
クランプで固定した状態では剥がれにくい設計です。ただし、分解・再組立てを繰り返して剥がれた場合は、すべり止めパッドの交換が必要になることがあります。
貼り付け時に注意点はありますか？
すべり止めパッドをクランプへ貼り付ける際は、適切な長さに切断し、貼付面を十分に清掃してください。
アルミニウムチューブの固定にも使用できますか？
いいえ、円筒形チューブ専用です。アルミニウムチューブを固定する場合は、Arca-Swiss取付ベースを選択してください。
