Name: 光学ドーム型水中エンドキャップ
Brand: Blu-Sub
SKU: BS-SSC-EDCAP-PCD-A2A2
Price: 58.95 CAD
Availability: InStock

$58.95

12 個に対応即納 - 出荷まで 1～2営業日

追加分受注生産 - 出荷まで 2～5週間

配送料はチェックアウト時に計算されます。

オプション

光学ドーム型エンドキャップ 115mm（固定リング付き）

光学ドーム型エンドキャップ 115mm

ドームエンドキャップ用固定リング 115mm（固定リングのみ）

数量

光学ドーム型水中エンドキャップは、水中ビジョンシステム専用に設計された高透明度・耐圧エンドキャップです。光学グレードのポリカーボネート（PC）製で、1,000 mの深度でも優れた光透過性と構造強度を維持します。ドーム形状により画像の歪みや水の抵抗を最小限に抑え、広角レンズ、ジンバル搭載カメラ、水中撮影用途に最適です。

このドームは直径115 mmサイズ専用で、水中アルミニウムフランジと組み合わせて使用するよう設計されています。フランジは付属の固定リングをねじ込むことでドームを確実に固定します。完成したフランジとドームのアセンブリは、水中アクリルチューブおよび水中アルミニウムチューブの両方に対応しており、さまざまな水中筐体構成に柔軟に対応できます。

購入オプションは3種類あります：ドーム単体、ドームと固定リングのセット、または固定リング単体。

水中エンクロージャービルダー - プロモセクション（基本）

完全なシステム構築をサポートしますか？

当社の水中エンクロージャービルダーを使用して、完璧な互換性、リアルタイム価格、ワンクリック注文で完全な水中システムを設計できます。

ビルダーツールを起動 →

材質	透明PC（ドーム）、黒色アルマイト処理アルミニウム（固定リング）
重量	ドーム：92 g ／ドーム＋リング：160 g ／リングのみ：68 g
色	透明（ドーム）、黒（固定リング）
耐水深	1,000 m ／ 3,280 ft
寸法	寸法図を参照

[{"id":45386063642782,"title":"光学ドーム型エンドキャップ 115mm（固定リング付き）","option1":"光学ドーム型エンドキャップ 115mm（固定リング付き）","option2":null,"option3":null,"sku":"BS-SSC-EDCAP-PCD-A2A2","requires_shipping":true,"taxable":true,"featured_image":{"id":40995891937438,"product_id":8257573650590,"position":2,"created_at":"2025-07-21T12:16:04-04:00","updated_at":"2025-07-21T12:18:17-04:00","alt":null,"width":2586,"height":2586,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/Optical_Dome06_Square_Web_df927170-596c-436d-8812-1a65abd45176.jpg?v=1753114697","variant_ids":[45386063642782]},"available":true,"name":"光学ドーム型水中エンドキャップ - 光学ドーム型エンドキャップ 115mm（固定リング付き）","public_title":"光学ドーム型エンドキャップ 115mm（固定リング付き）","options":["光学ドーム型エンドキャップ 115mm（固定リング付き）"],"price":5895,"weight":160,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32627902218398,"position":2,"preview_image":{"aspect_ratio":1.0,"height":2586,"width":2586,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/Optical_Dome06_Square_Web_df927170-596c-436d-8812-1a65abd45176.jpg?v=1753114697"}},"requires_selling_plan":false,"selling_plan_allocations":[]},{"id":45386063610014,"title":"光学ドーム型エンドキャップ 115mm","option1":"光学ドーム型エンドキャップ 115mm","option2":null,"option3":null,"sku":"BS-SSC-EDCAP-PCD-A2A1","requires_shipping":true,"taxable":true,"featured_image":{"id":40995892592798,"product_id":8257573650590,"position":3,"created_at":"2025-07-21T12:16:11-04:00","updated_at":"2025-07-21T12:18:33-04:00","alt":null,"width":2108,"height":2108,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/Optical_Dome01_Square_Web_3db5df9a-1fee-46a2-9435-a4bbde0db1d4.jpg?v=1753114713","variant_ids":[45386063610014]},"available":true,"name":"光学ドーム型水中エンドキャップ - 光学ドーム型エンドキャップ 115mm","public_title":"光学ドーム型エンドキャップ 115mm","options":["光学ドーム型エンドキャップ 115mm"],"price":3895,"weight":92,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32627902447774,"position":3,"preview_image":{"aspect_ratio":1.0,"height":2108,"width":2108,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/Optical_Dome01_Square_Web_3db5df9a-1fee-46a2-9435-a4bbde0db1d4.jpg?v=1753114713"}},"requires_selling_plan":false,"selling_plan_allocations":[]},{"id":45386063675550,"title":"ドームエンドキャップ用固定リング 115mm（固定リングのみ）","option1":"ドームエンドキャップ用固定リング 115mm（固定リングのみ）","option2":null,"option3":null,"sku":"BS-SSC-EDCAP-RET-A2A1","requires_shipping":true,"taxable":true,"featured_image":{"id":40995884105886,"product_id":8257573650590,"position":4,"created_at":"2025-07-21T12:15:25-04:00","updated_at":"2025-07-21T12:16:31-04:00","alt":null,"width":4000,"height":4000,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/Dome_End_Cap_1.jpg?v=1753114591","variant_ids":[45386063675550]},"available":true,"name":"光学ドーム型水中エンドキャップ - ドームエンドキャップ用固定リング 115mm（固定リングのみ）","public_title":"ドームエンドキャップ用固定リング 115mm（固定リングのみ）","options":["ドームエンドキャップ用固定リング 115mm（固定リングのみ）"],"price":2895,"weight":68,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32627896680606,"position":4,"preview_image":{"aspect_ratio":1.0,"height":4000,"width":4000,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/Dome_End_Cap_1.jpg?v=1753114591"}},"requires_selling_plan":false,"selling_plan_allocations":[]}]

説明

光学ドーム型水中エンドキャップは、高透明度のポリカーボネート（PC）製で精密加工された光学ドームです。最大1,000 mの深度で使用できるように特別に開発されており、水中撮影やセンシング用途に最適です。光学グレードの素材とドーム形状はクリーンルーム環境で製造され、優れた透明度、寸法安定性、耐圧性を実現しています。このドームは広角カメラやジンバル用の理想的な観察窓を提供し、フラットなアクリルエンドキャップで見られる水中拡大効果を排除し、光学的歪みを最小限に抑え、高流速環境下での抵抗を軽減します。

本製品は直径115 mmサイズ専用で、水中アルミニウムフランジと完全に統合できるよう設計されています。フランジにはねじ付きの溝があり、付属の固定リングが8本の均等に配置された取り付けねじでドームをしっかりと固定します。この機械的接続により、標準Oリング溝を使用した信頼性の高い再利用可能なシールを実現し、取り付けや取り外し時にドームを保護します。

フランジと組み立てた後、システム全体は水中アクリルチューブおよび水中アルミニウムチューブの両方と互換性があり、さまざまな筐体素材に対応する完全なモジュール設計となっています。この設計は優れたカメラ視認性と環境耐久性を提供し、高度な水中ROV、観測システム、またはセンサーポッドに対応します。

ドームは次の3つの構成で提供されています：

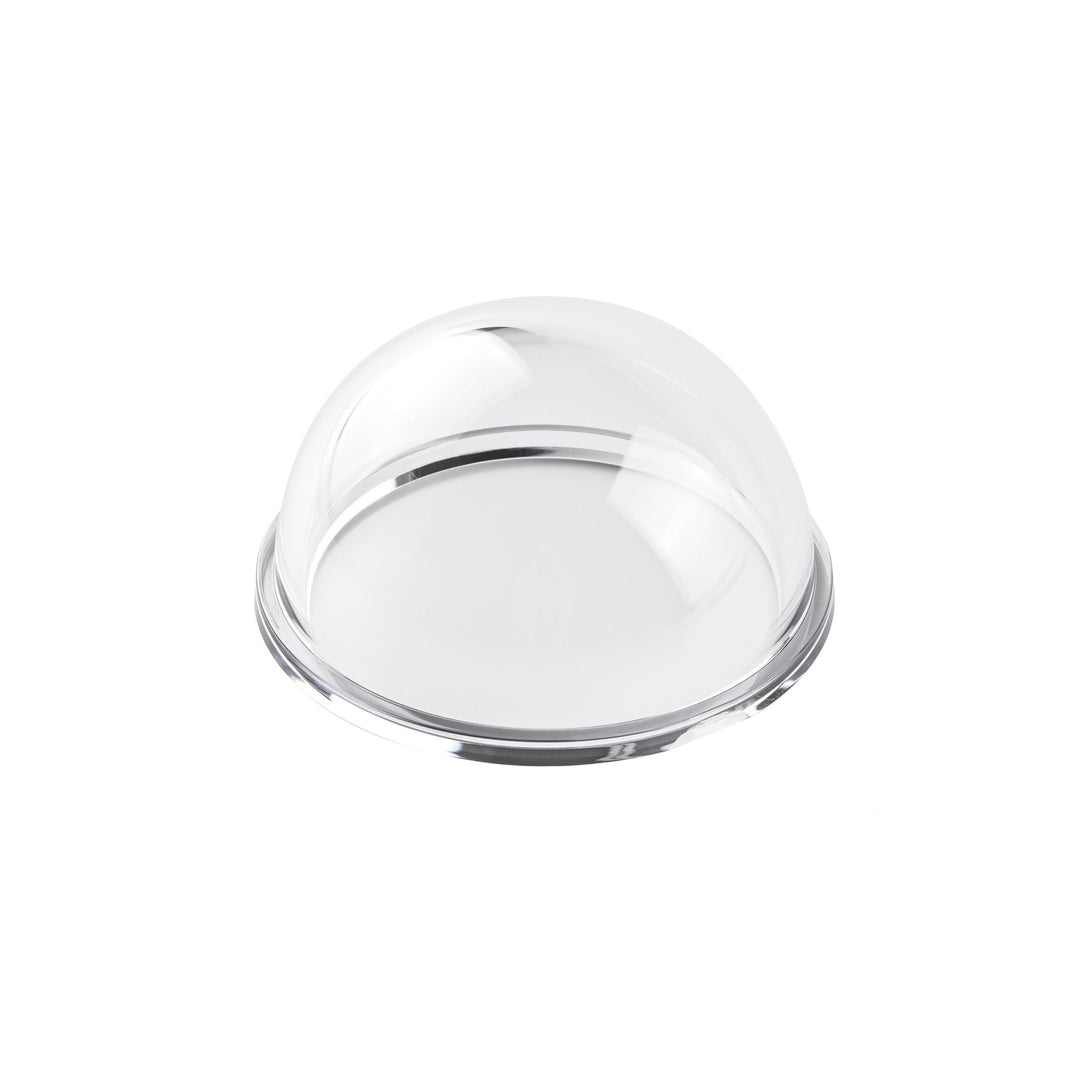

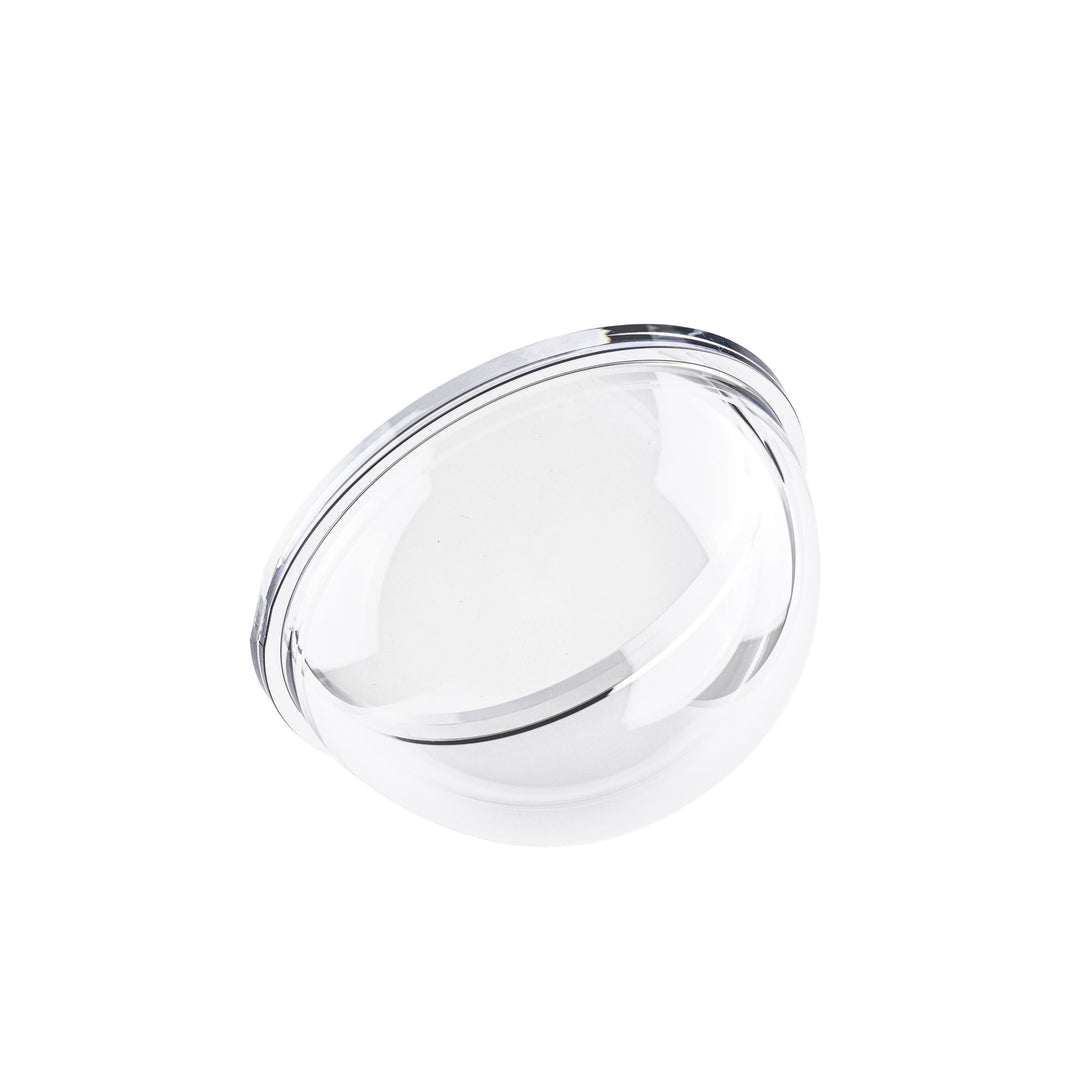

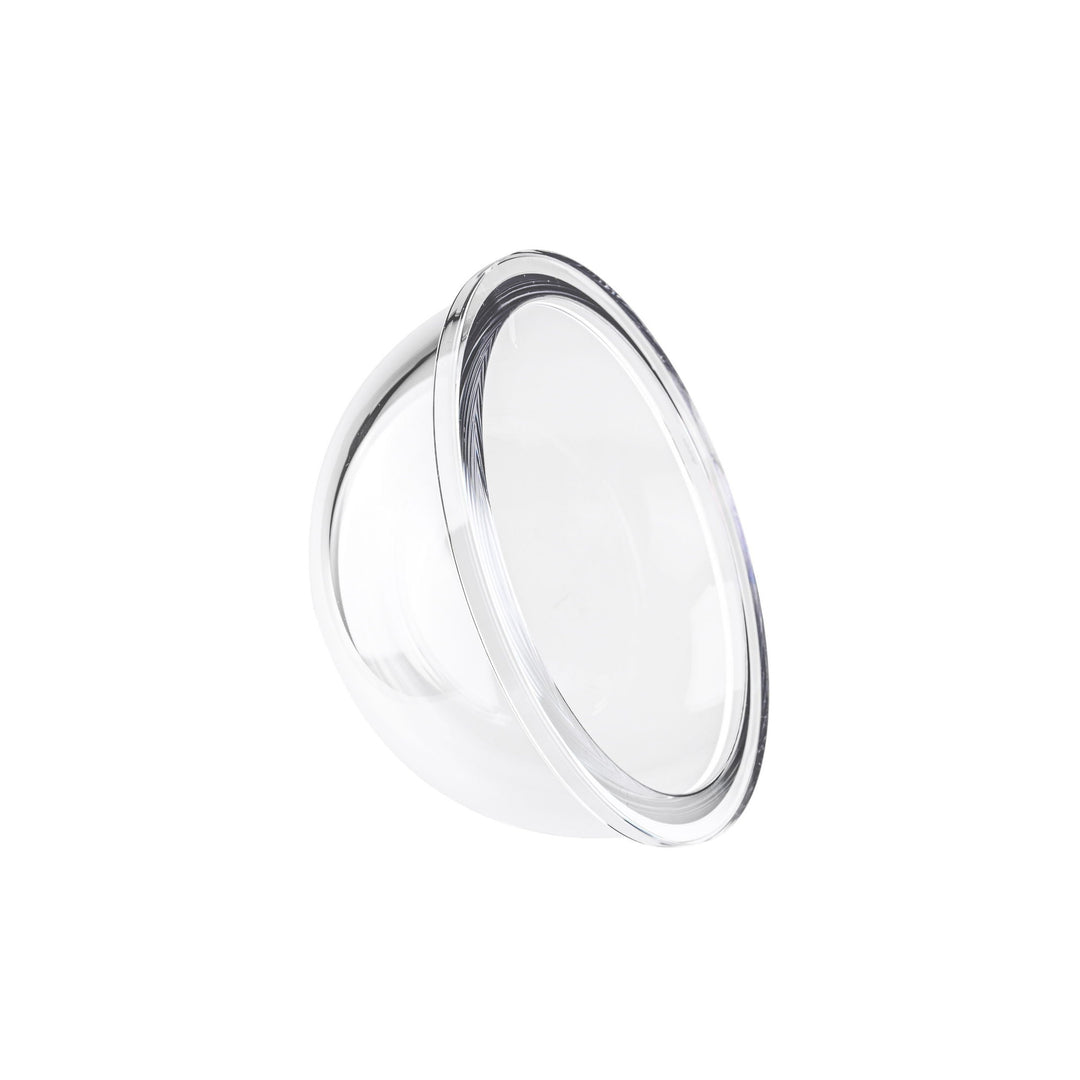

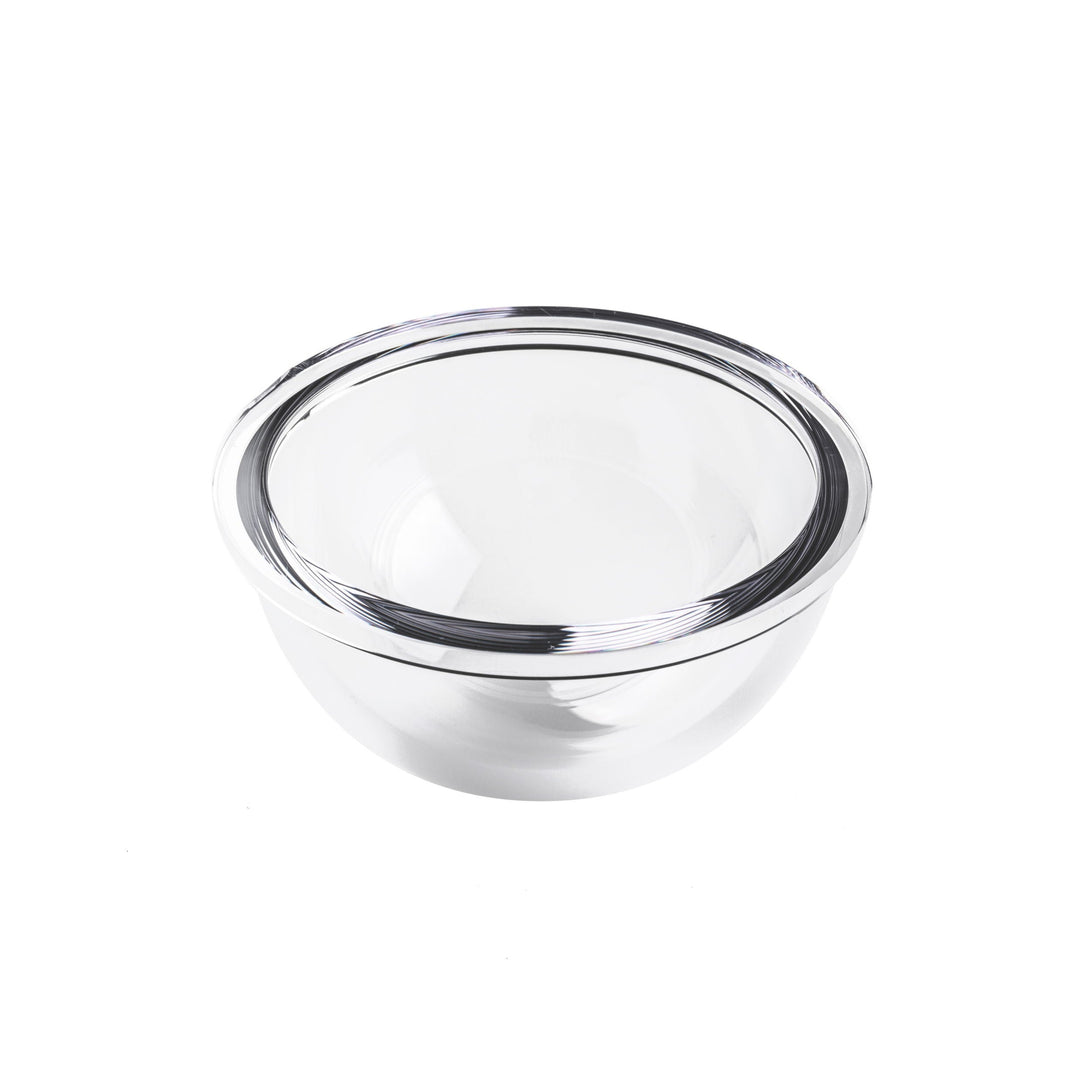

光学ドーム型エンドキャップ 115 mm（ドームのみ）

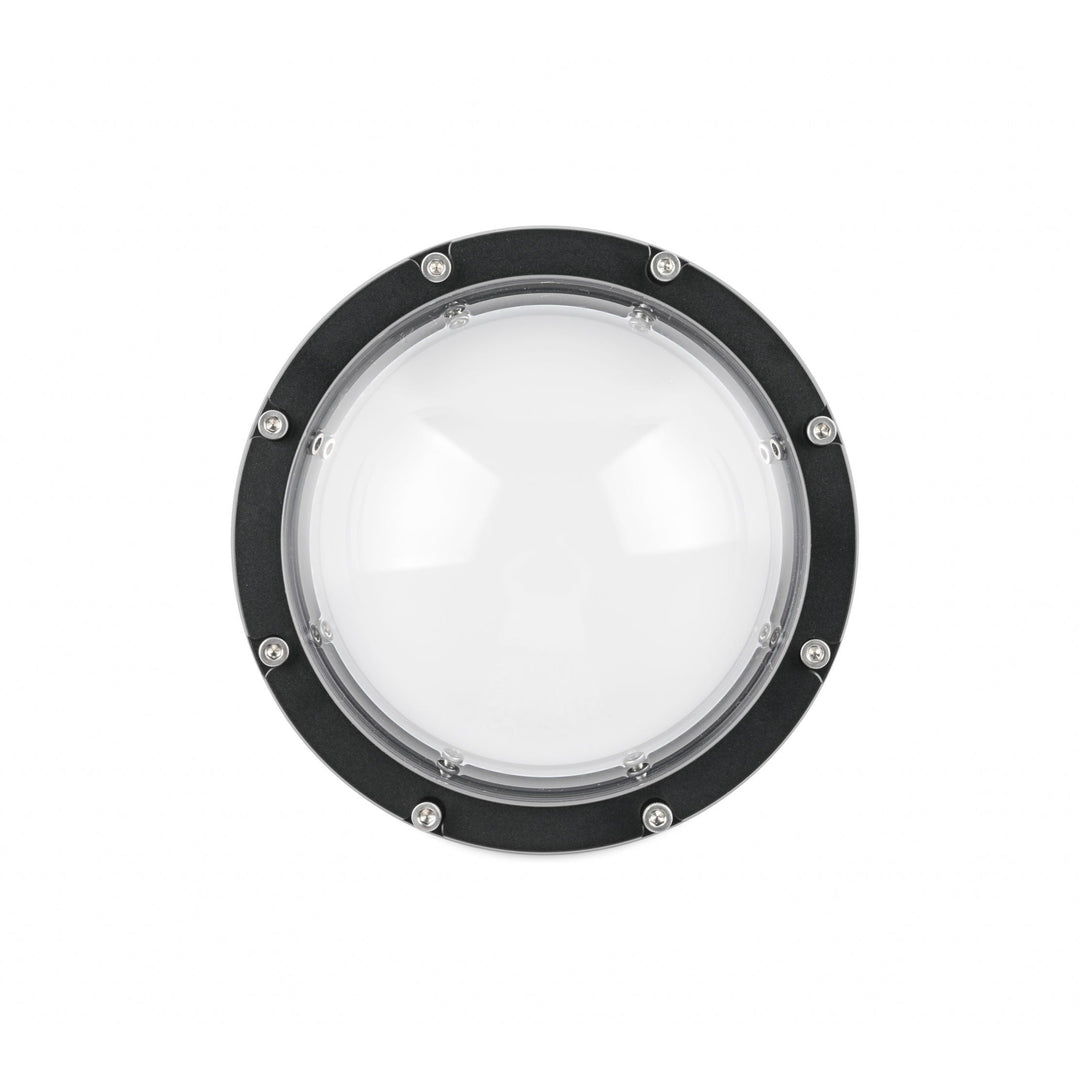

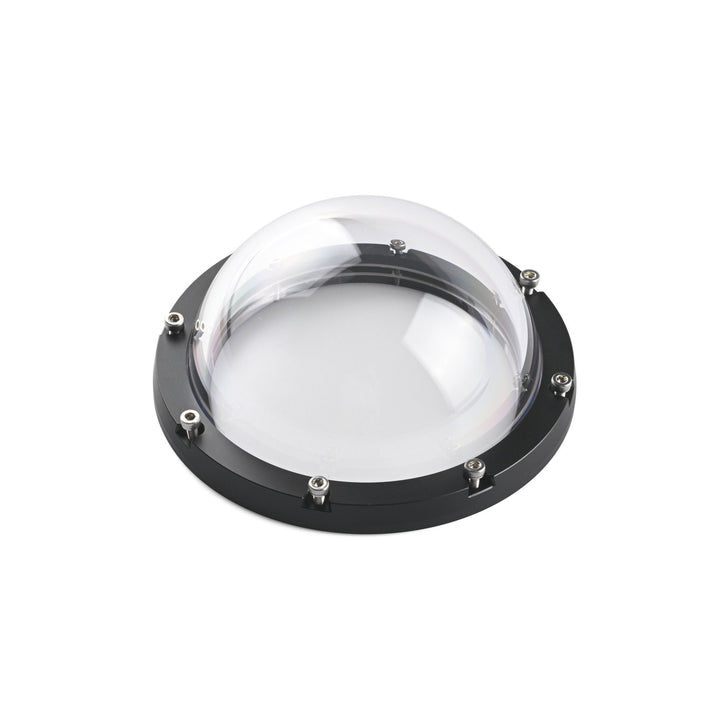

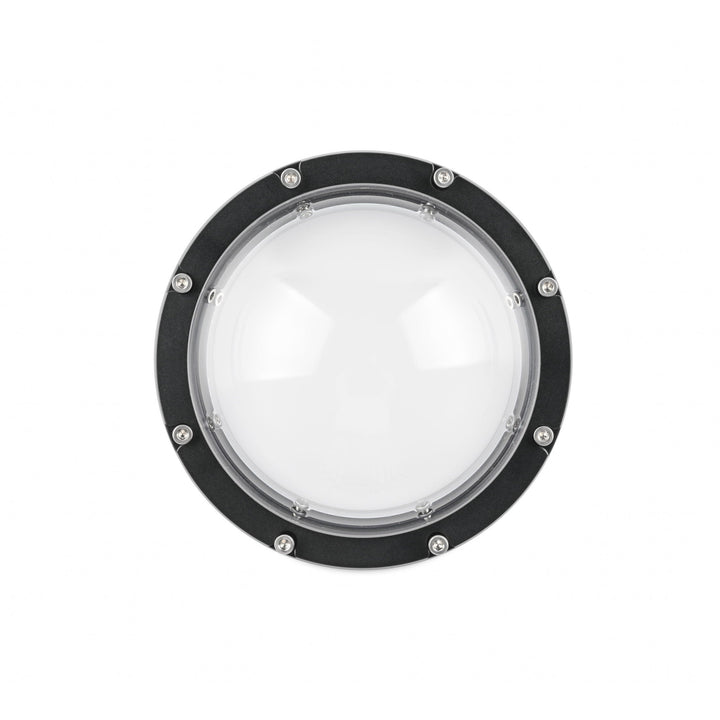

光学ドーム型エンドキャップ 115 mm（固定リング付き）（ドーム + 固定リング + ねじ）

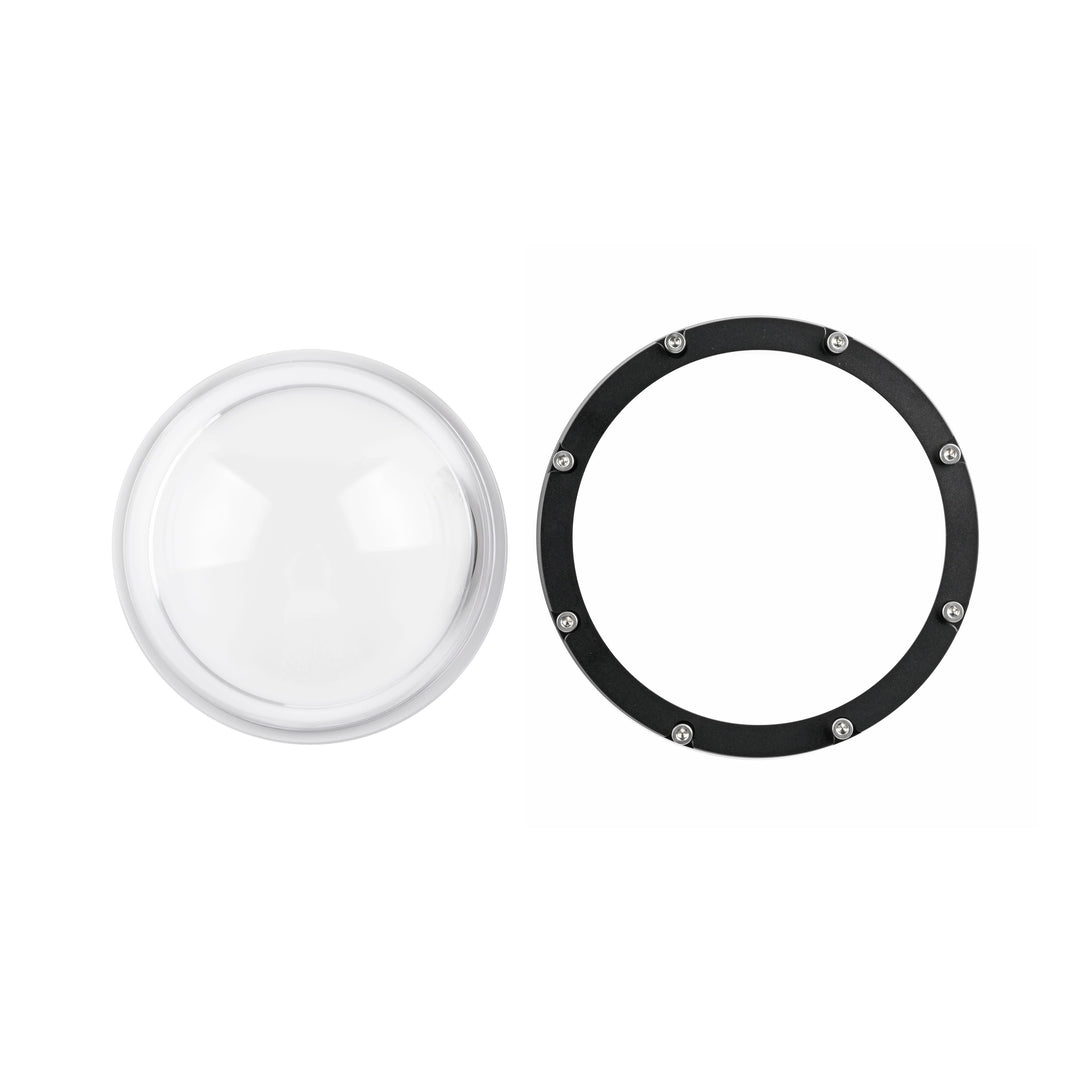

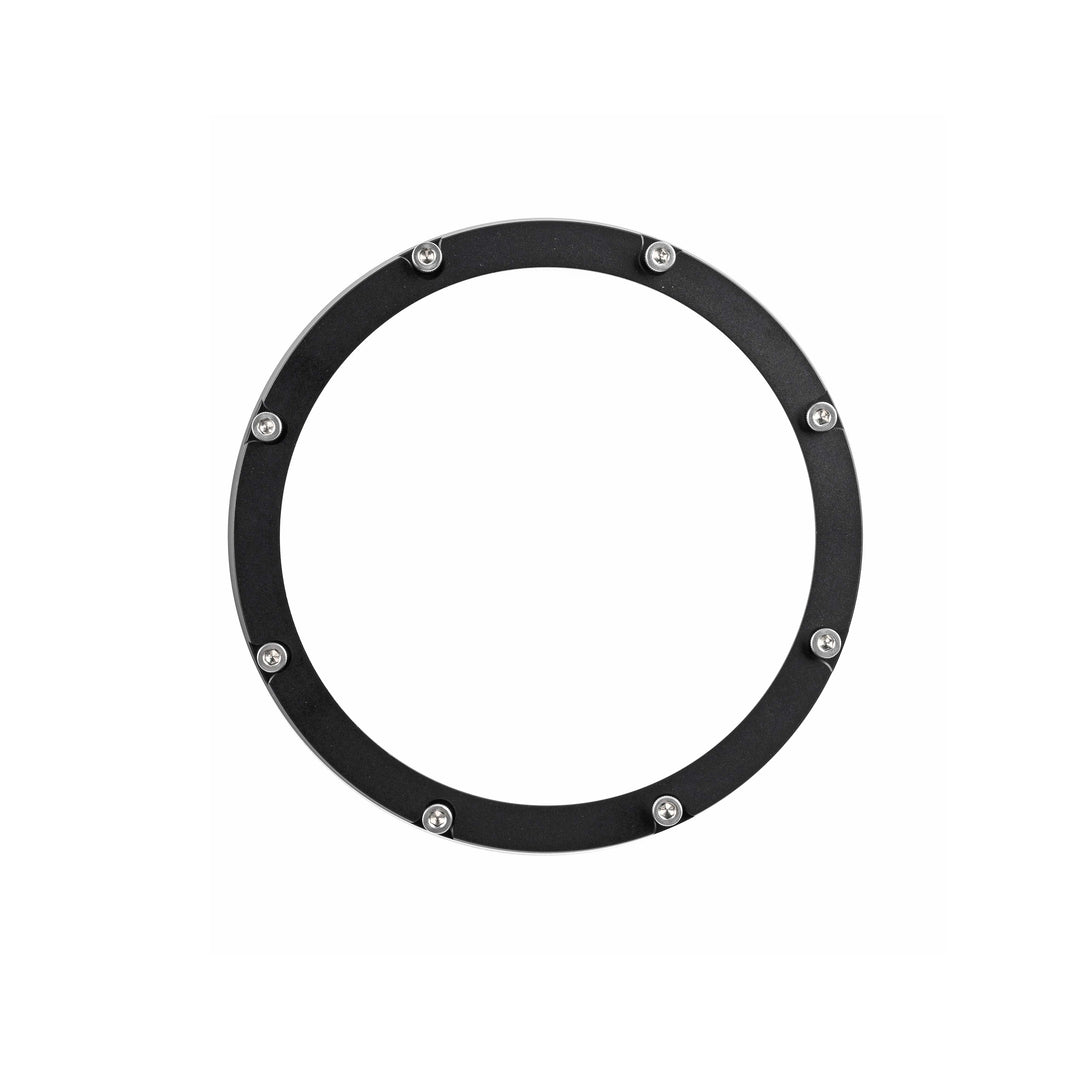

ドームエンドキャップ用固定リング 115 mm（交換・予備用のリングのみ）

各オプションは、新規構築または交換部品として柔軟に統合できるよう設計されています。

対応製品：水中アルミニウムフランジ – 115 mm

別売

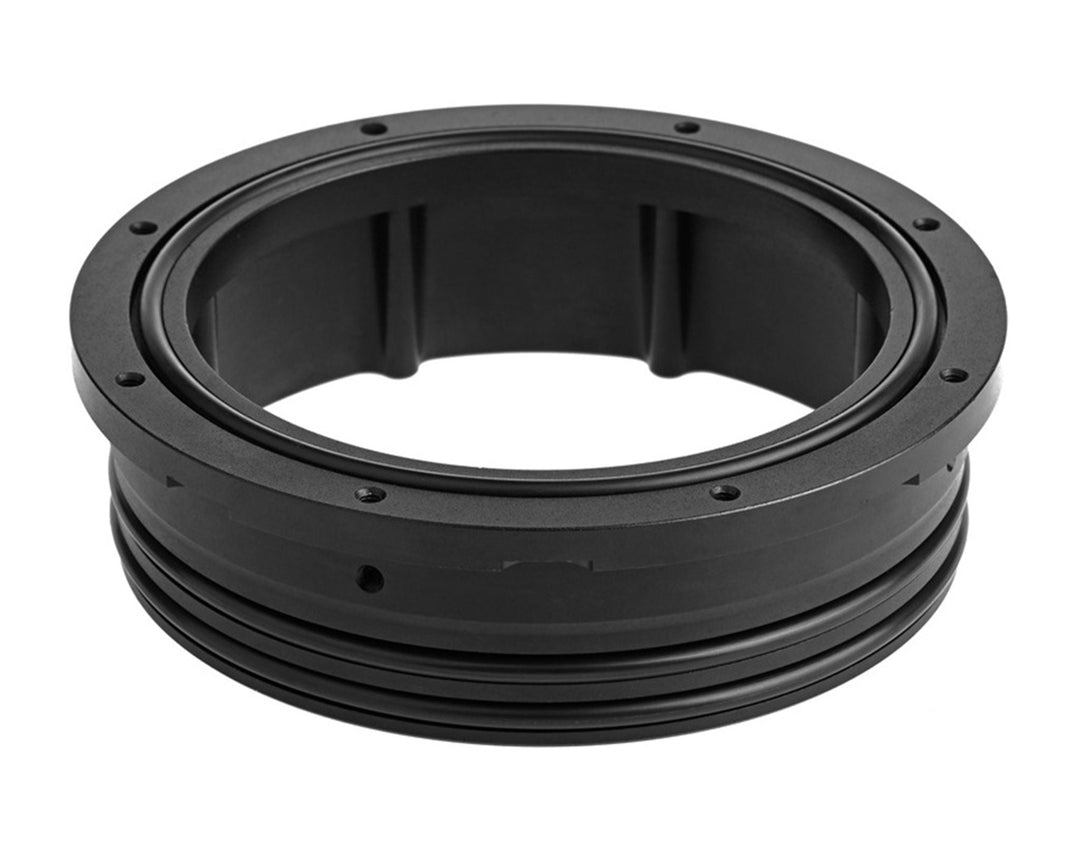

水中アルミニウムフランジ

光学ドーム型水中エンドキャップは、固定リングと組み合わせて使用することで、安全かつ再利用可能なシールを形成します。固定リングは一部のドームオプションに付属しており、水中アルミニウムフランジに直接ねじ込まれます。

このフランジは必要な取り付けインターフェースを提供し、水中アクリルチューブおよび水中アルミニウムチューブの両方との互換性を確保し、柔軟な筐体構成を可能にします。

このドームは現在、直径115 mmバージョンのみで提供されています。

水中アルミニウムフランジ

対応：水中アルミニウムチューブ

別売

水中アルミニウムチューブは、光学ドーム型水中エンドキャップ – 115 mmと、水中アルミニウムフランジを組み合わせた場合に完全な互換性があります。

水中アルミニウムフランジは、精密ねじ付き取り付けインターフェースと二重Oリングシールシステムを備えており、ドームを確実に固定し、極端な水圧下でも防水性を維持します。

黒色アルマイト処理アルミニウム製の水中アルミニウムチューブは、優れた耐腐食性、高い構造強度、熱伝導性を備えています。深海システム、発熱する電子機器、過酷な海洋環境に適しています。

本筐体は1,000 m / 3,281 ftの耐水深を持ち、ROV、センサーポッド、長期水中運用で耐久性とシーリング性能が求められる用途に最適です。

水中アルミニウムチューブ

対応：水中アクリルチューブ

別売

水中アクリルチューブは、光学ドーム型水中エンドキャップ – 115 mmと、水中アルミニウムフランジを組み合わせた場合に完全に互換性があります。

水中アルミニウムフランジは、ドームを安全に取り付けるためのねじ付き取り付けおよびシーリングインターフェースを提供します。二重Oリング溝と剛性構造により、適切に加工されたアクリルチューブ端部と組み合わせた場合、耐圧下での防水性能を保証します。

この構成でサポートされるのは、直径115 mmの水中アクリルチューブのみです。小径または大径のチューブは、フランジやドームシステムとは互換性がありません。

透明キャストアクリル製の水中アクリルチューブは、優れた光学透明性、耐薬品性、寸法安定性を備えています。内部コンポーネントの監視が重要な視覚ペイロード、センサー筐体、浅〜中深度の水中システムに最適です。

この筐体は直径および長さに応じて、20 m〜250 m / 66 ft〜820 ftの耐水深となります。極端な耐圧性能は不要ですが、信頼性の高いシール性と構造的完全性が求められる用途に最適です。

水中アクリルチューブ

配送リスト

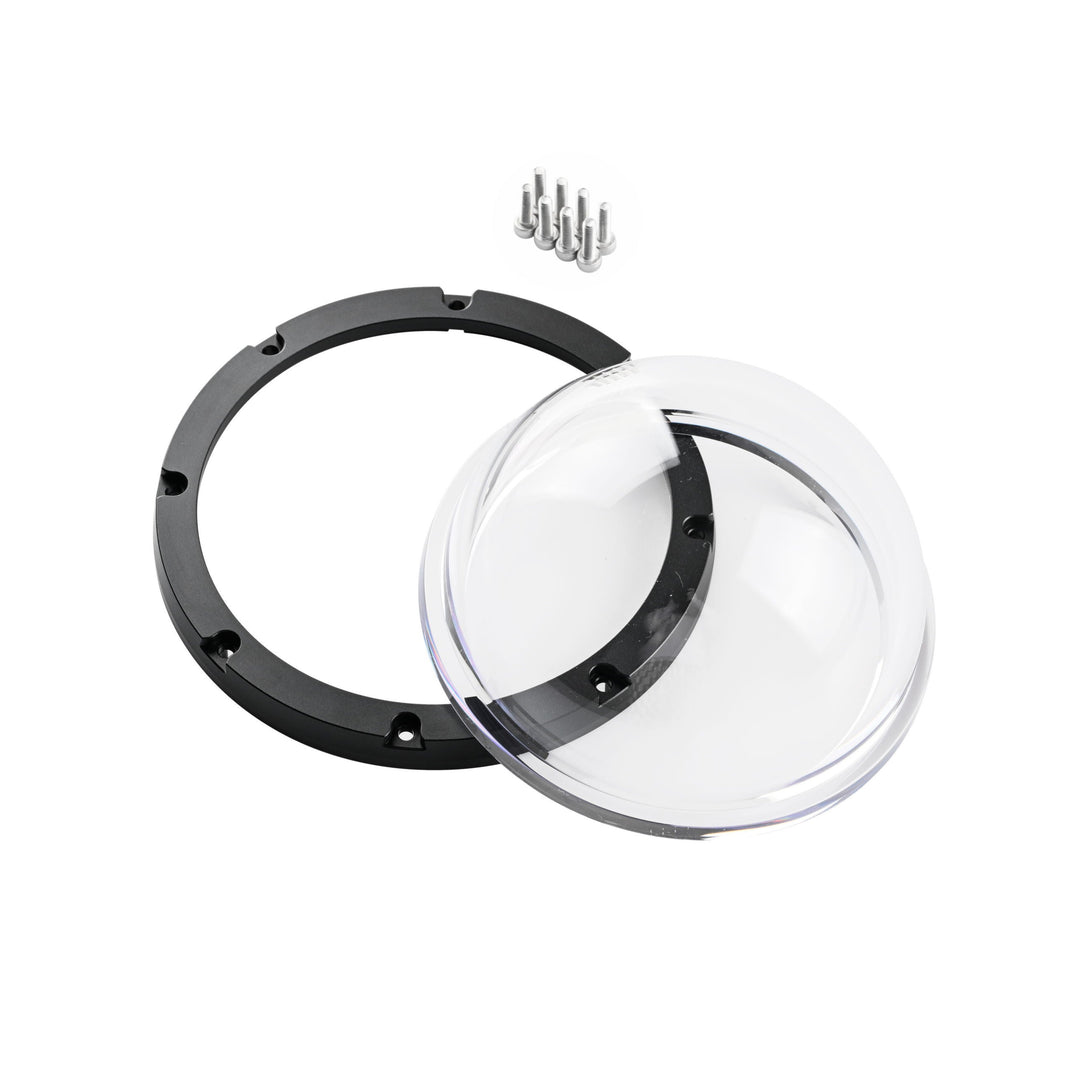

ドームエンドキャップ – 115 mm（ドームのみ）ドーム × 1 ドームエンドキャップ – 115 mm（固定リング付き）ドーム × 1 固定リング × 1 ねじ × 8 固定リング – 115 mm（リングのみ）固定リング × 1 ねじ × 8

技術仕様

外径（A）	103.4 mm
内径（B）	86 mm
内半径（C）	R43
外半径（D）	R48
フランジ厚さ（E）	5 mm
全高（F）	53 mm
固定リング高さ（G）	10 mm
固定リング外径（H）	115 mm
固定リング穴間距離（I）	106.7 mm
固定リングねじ（J）	8 × Ø3.1 mm

光学透過率

以下のグラフは、可視光スペクトル（400〜700 nm）におけるドーム素材の透過率を示しています。素材は優れた光学的透明性を持ち、可視範囲全体で平均透過率86.68%を実現しています。

透過率はスペクトルの低波長側で急上昇し、その後も全体的に85%以上を維持します。この高い光透過性能により、ドームは広角撮影、光学センサー、水中ビジョンシステムに最適です。

透過率はどのくらいですか？
平均値（Tavg @400–700 nm）：86.68%

透明アクリル製エンドキャップの代わりにドームを使用する理由は？
- 広角レンズを遮らずに使用可能
- 回転式ジンバルの内部スペースを確保
- 平面アクリルキャップに比べ屈折による拡大効果を最小化
- 流体抵抗を軽減
- 優れた耐圧性能を提供
- 成形光学アクリルにより高い寸法精度と光学精度を実現

Oリングの接触面が誤って傷ついた場合でも使用できますか？
いいえ。Oリングの接触面に損傷があるとシール性能が低下し、漏れの原因となる可能性があります。その場合は部品を交換してください。

標準のアルミニウムチューブ、アクリルチューブ、フランジと互換性がありますか？
はい。同じ直径のチューブおよびフランジと互換性があり、フラットエンドキャップの代替として直接使用できます。

毎回Oリングにグリスを塗布する必要がありますか？
はい。Oリング用潤滑剤を使用すると、ほこりや異物の除去に役立ち、溝への密着性を高め、組み立て作業をより容易かつ安全に行うことができます。

3Dモデルビューア

Note: The 3D model shown above is for reference purposes only. It may include components, accessories, or alternate sizes not included with the product. For simplicity, only a single representative size is typically displayed when multiple versions exist. Please refer to the product Shipping Guide for detailed information on included contents and size-specific differences.

3Dモデルをダウンロード（STEP） - Blu-Sub 光学ドーム型エンドキャップ（固定リング付き）

3Dモデルをダウンロード（STEP） - Blu-Sub 光学ドーム単体
