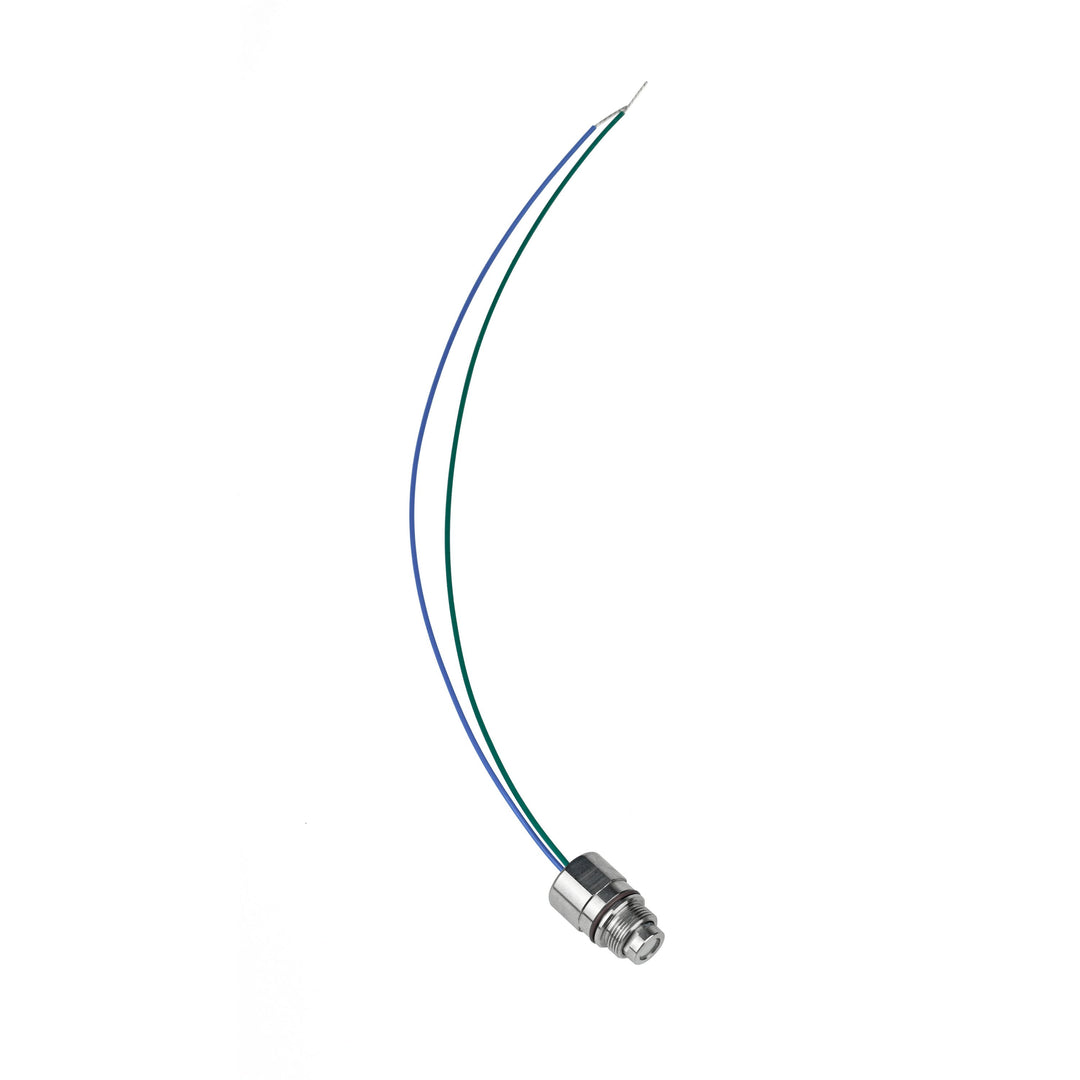

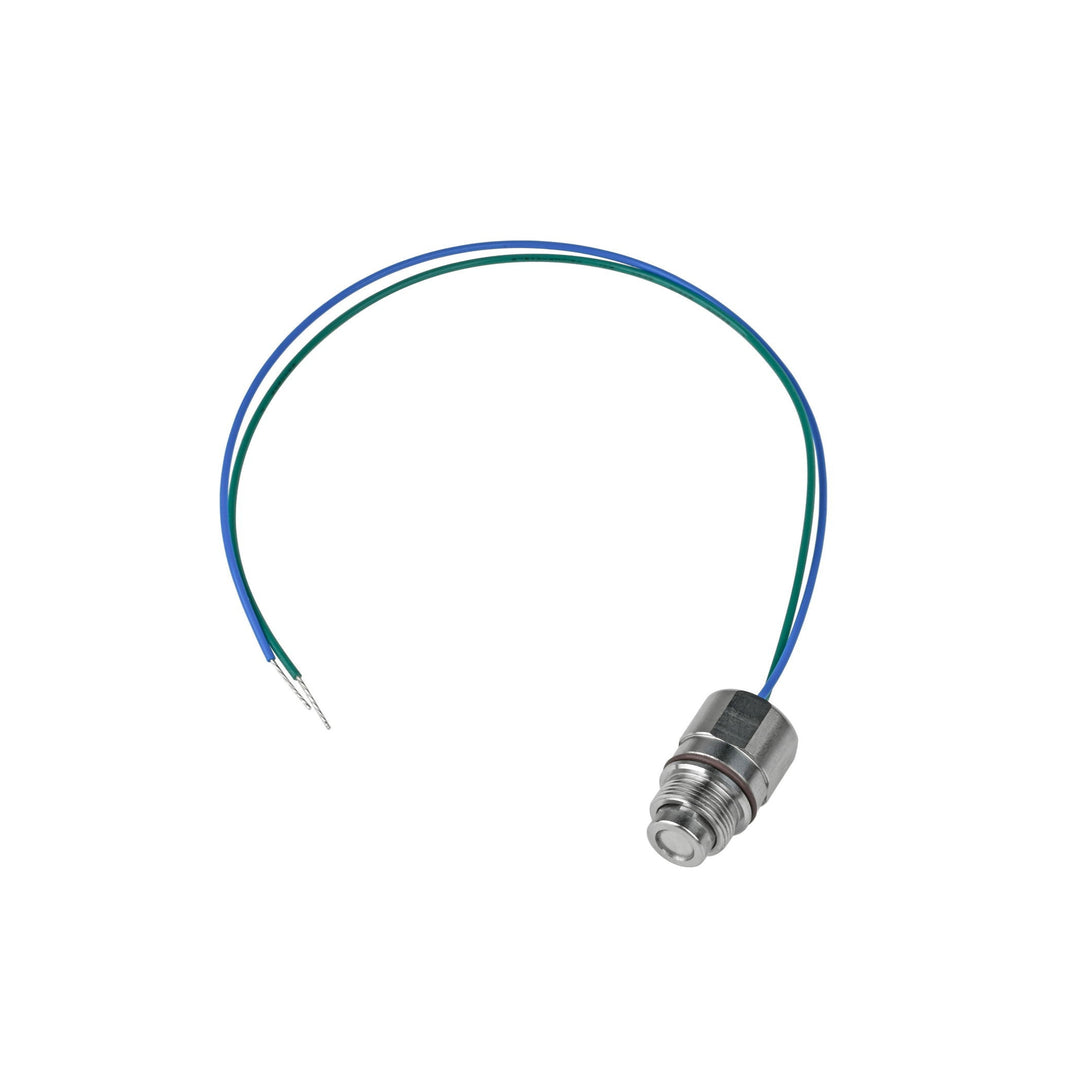

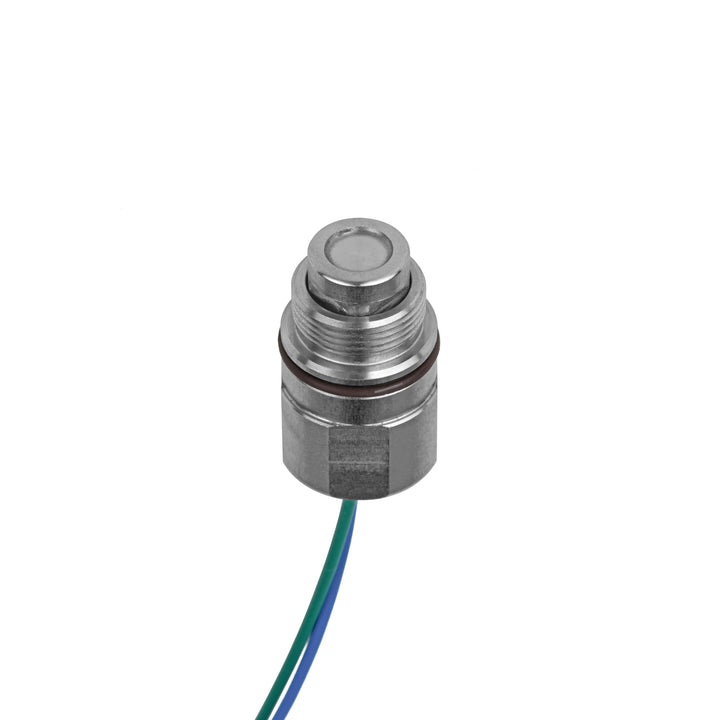

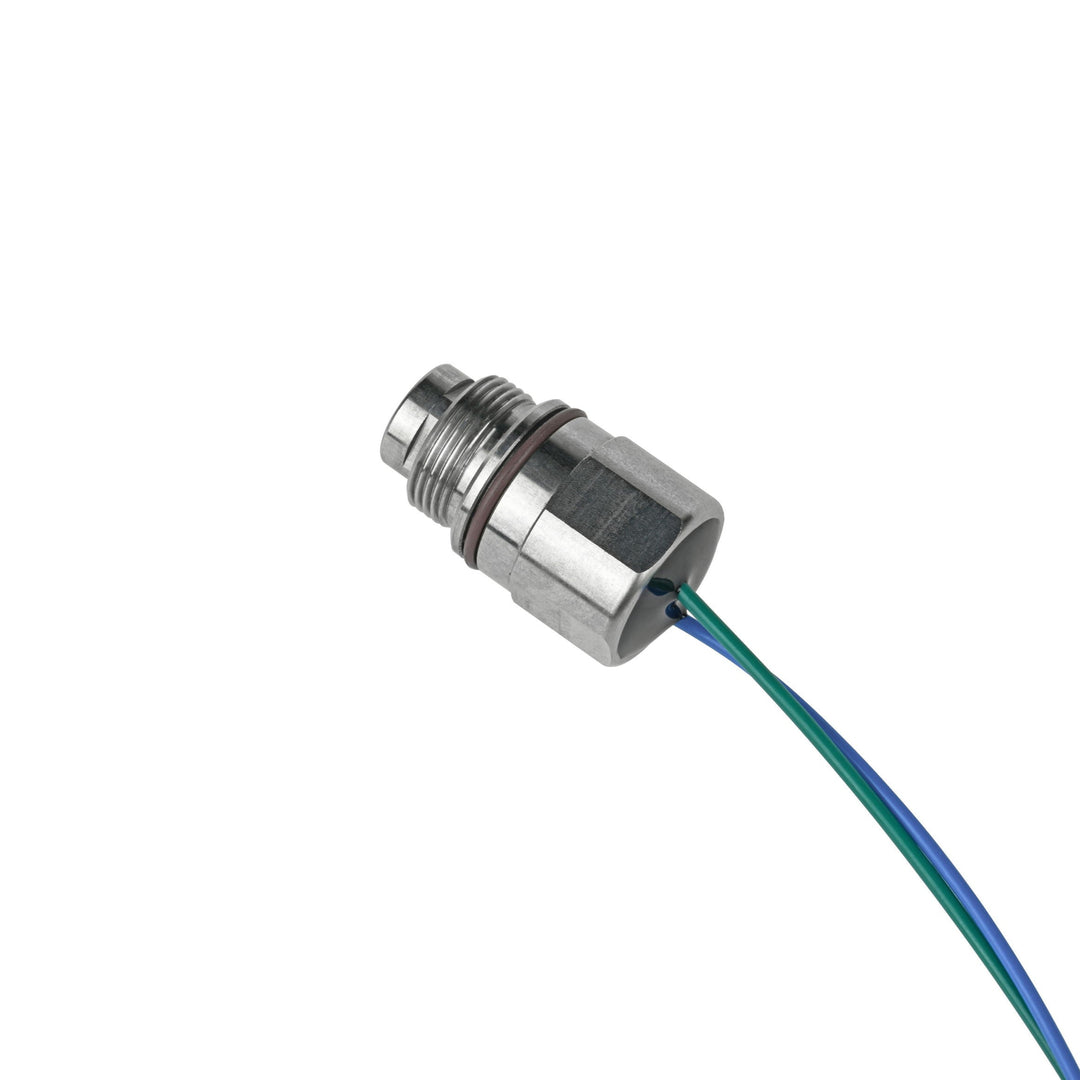

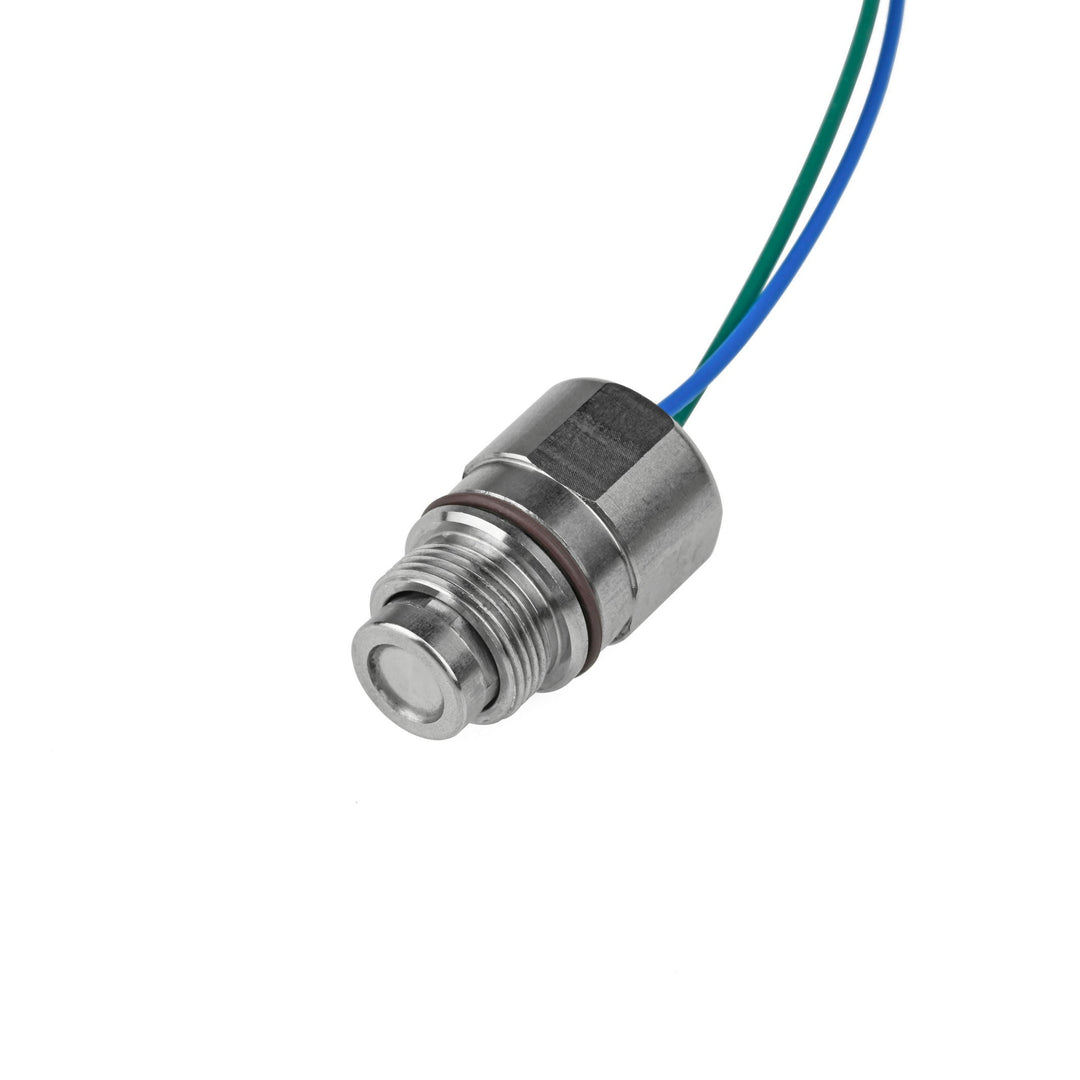

説明
水中制御用途向けに設計された水中用組込み式プッシュボタンスイッチは、確実な触覚フィードバックと耐水動作を提供し、敏感な電子システムへの磁気的な影響を抑えます。非磁性ステンレス鋼製のため、ソナー、コンパス、その他の磁気干渉の影響を受ける機器の近くでの使用に適しています。
スイッチはモーメンタリ（押下）方式で動作し、押している間だけ導通します。自己ラッチ機能はありません。内部部品は完全に密閉されています。報告されている開発試験では、1.2 MPaで480時間の圧力試験と30,000回のボタン操作を実施しています。規定の設計寿命は3年または3000サイクルです。
浅い水中環境または空気中での使用を想定しており、12 V DCで最大50 mAの電気信号に対応します。制御信号やインターフェース入力のトリガー用途に適しています。シール性能を確保するため、取付時にはOリング接触面の仕上げと入口の面取りに注意してください。
メンテナンスは最小限ですが、濁水や塩水で長期間使用した後は、狭い隙間に蓄積した汚れを除去するため洗浄が必要になる場合があります。

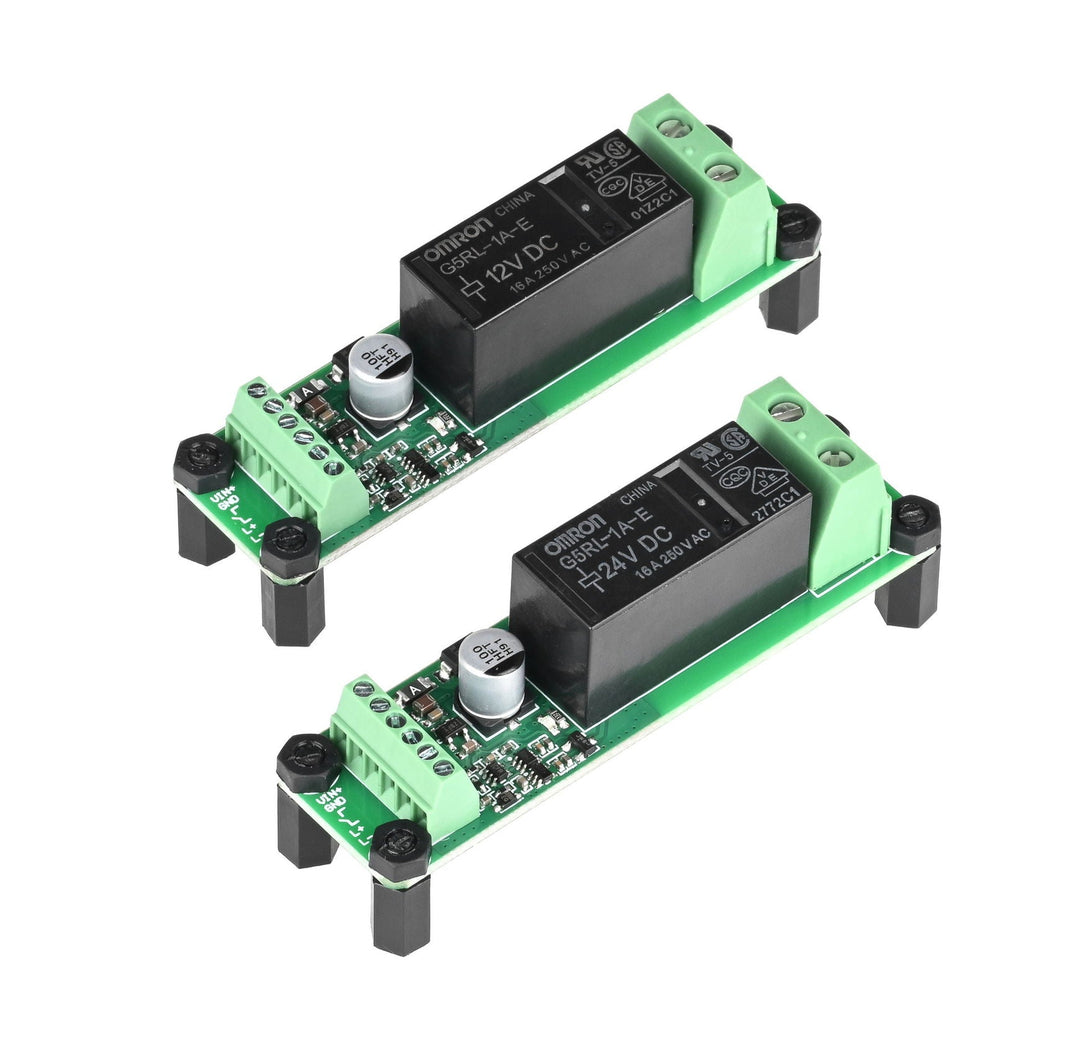

対応製品：トグルリレー制御モジュール
別売
このスイッチは トグルリレー制御モジュール, which allows a momentary tap to toggle power on or off to connected devices.
このスイッチをリレーモジュールと組み合わせることで、自己ラッチ動作、長押しシャットダウン、デバウンス保護を追加できます。コンパクトな機械式インターフェースで水中ライト、ポンプ、ソレノイドを制御する用途に適しています。
代替プッシュボタンスイッチ
別売
M10バルクヘッド取付の代替品には、 サブシー M10 タップスイッチ（非ラッチ式） があり、水中システムで最大 1,000メートルの深度までモーメンタリ制御に対応します。
黒色アルミニウム製ハウジングと自己復帰動作を備え、押している間は導通し、離すと遮断します。磁性を持つ機械式設計のため、非磁性スイッチを必要としない用途に適しています。
配送リスト
1 x プッシュボタンスイッチ 1 x Oリング 1 x M12ナット
技術仕様
| 仕様 | 水中用組込み式プッシュボタンスイッチ（非磁性） |
|---|---|
| 材質 | 316ステンレス鋼 |
| 外観 | ステンレス鋼素地色 |
| ねじサイズ | M12 × 0.75 |
| Oリングサイズ | Ø12 × 1 mm |
| 最大耐水深 | 100 m / 328 ft |
| 設計寿命 | 3年または3000サイクル |
| 温度定格（空気中） | -25 ~ 60°C / -13 ~ 140°F（ボタンが凍結する場合を除く） |
| 温度定格（水中） | -4 ~ 40°C / 24.8 ~ 104°F（ボタンが凍結する場合を除く） |
| ボタンストローク | ≈1.5 mm |
| 最大電気定格 | 50 mA @ 12 V DC |
| 最小電気定格 | 10 µA @ 1 V DC |
| 耐電圧 | 250 V AC for 1 min |
| 絶縁抵抗 | ≥100 MΩ @ 100 V DC for 1 min |
| 初期接触抵抗 | ≤100 mΩ |
| 電線長 | ≈200 mm |
| 電線色 | 青、緑 |
| 電線仕様 | 24 AWG |
| 復帰方式 | 押下、自己復帰 |
| ボタン径 | 9 mm |
取付穴寸法
寸法図は上に掲載しています。
以下の取付要件を確認してください：
- 方法1： M12 × 0.75 ねじ付き取付穴へ、図に示すとおり取り付けます。
- 方法2：付属の M12 × 0.75 ナット を使用し、図に示す Ø12 mm ねじなし開口部 および Ø14 H8 Oリングシールボア へ取り付けます。
- 導入面取り 1.5 × 20° は必須です。
- Oリング接触面は滑らかで、傷がない状態にしてください。
- 取付を容易にするため、Oリングへグリースを塗布してください。
濁った水中でしばらく使用した後、ボタンを押すと少し抵抗を感じます。これは正常ですか？
はい、正常です。ボタン周辺の隙間に微細な粒子、塩の結晶、その他の不純物が入り込むことがあります。スイッチをぬるま湯に浸し、ボタンを繰り返し押すことで異物を除去し、滑らかな動作を回復できます。
このスイッチは大電流の電源回路に使用できますか？
いいえ。このスイッチは大電流用途向けではありません。低電力の信号制御にのみ使用してください。
このスイッチの電気回路図はありますか？
専用の回路図は必要ありません。2本のリード線を備えた単純な機械式オン／オフスイッチとして機能し、内部電子回路はありません。
このスイッチは浅水域や空気中でも使用できますか？
はい。空気中と水中の両方で使用でき、水深0～100メートルに対応します。
