Denizaltı Aksesuar Montaj Braketi ile uyumlu
Ayrı Satılır
Blu-Vision 8MP USB Video Kamera, Blu-Sub ve diğer su altı cihazları için tasarlanmış 25 mm silindirik montaj yuvası ile tamamen uyumludur. 25 mm dış çapı, M3 montaj delikleri ile yuvanın ayrık kelepçe tasarımına güvenli bir şekilde oturur ve sabit kurulum sağlar.
Birlikte Verilen Aksesuarlar

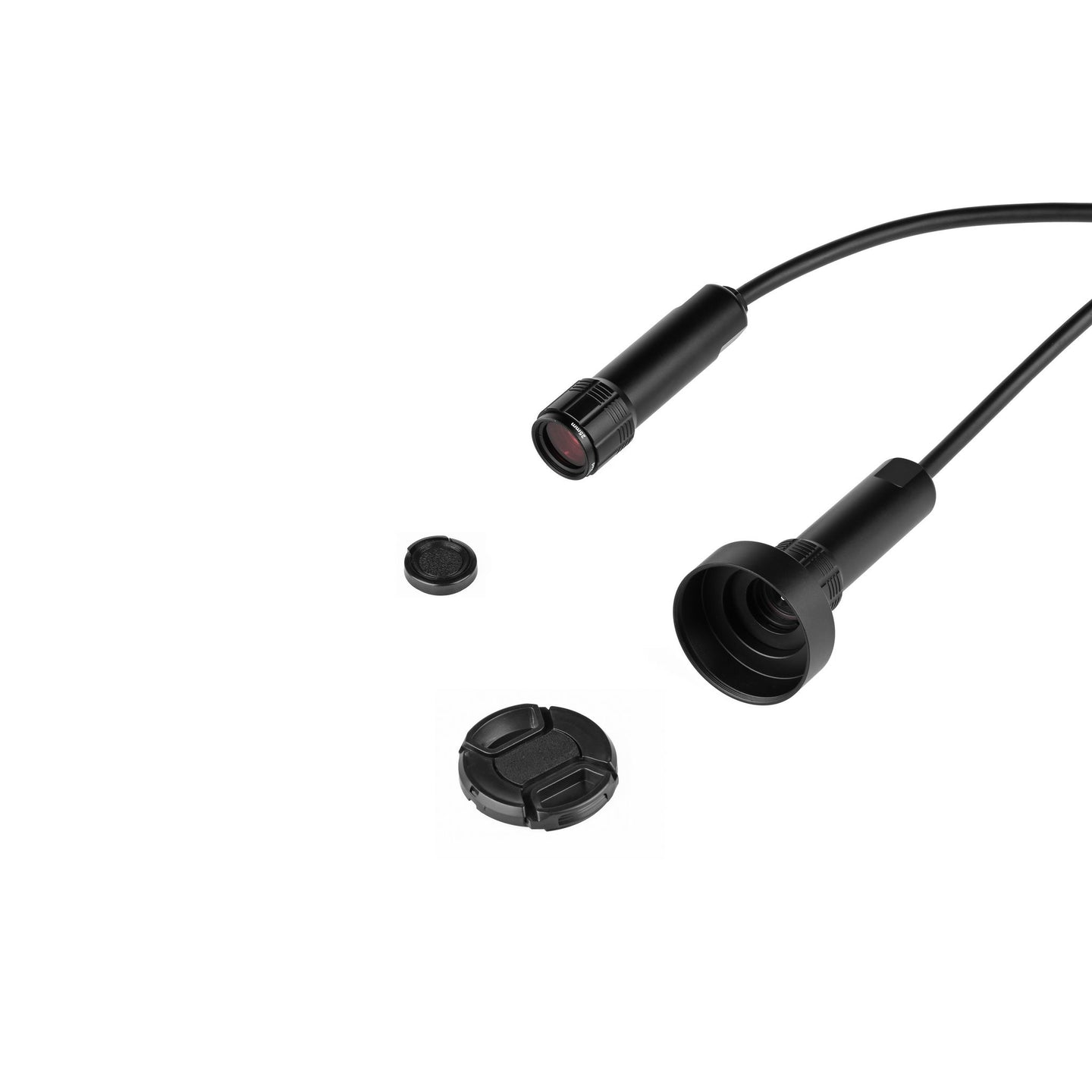

Blu-Vision 8MP USB Video Kamera, eksiksiz bir koruyucu optik aksesuar seti içerir:
- Küçük Lens Kapağı ×1 - Başlık takılı değilken birincil lens açıklığını korur, toz, döküntü ve çizikleri dışarıda tutar.
- Başlık×1 - Su altı ortamlarında parlamayı, yansımaları ve ışık sızmasını azaltan vidalı uzatma.
- BaşlıkLens Kapağı ×1 - Başlık takılıyken lensi korumak için başlığın ön açıklığının üzerine oturur.
- KaputAdaptörü ×1 - Doğru hizalama ve sızdırmazlık bütünlüğünü korurken kaputu kamera gövdesine sabitler.
Bu modüler kurulum, küçük lens kapağıyla kompakt bir konfigürasyona veya kaput ve özel kapağıyla parlamayı azaltan bir konfigürasyona olanak tanır.
Kablo Penetratör Seçenekleri
Ayrı Satılır
Not: Kablo bağlantısını su geçirmez hale getirmek ve muhafazanıza sabitlemek için uyumlu bir kablo delici gereklidir. Bu ürün Deep-Sea 4-Core (2x 24AWG / 2x 26AWG) Sualtı Kablosunu kullanır . Aşağıda derinlik ve muhafaza gereksinimlerinize uygun bir delici seçin.
Blu-Sub, denizaltı güç ve iletişim kablolarıyla çalışmak üzere tasarlanmış, her biri farklı su altı uygulamaları için uygun dört tip kablo delici sunar:
Derin Deniz Kablo Penetratörleri - Yüksek basınçlı, tam derinlikli dağıtımlar için standart gövde tasarımı. Derinlik Derecesi: 1.000 m / 3.281 ft'ye kadar
Derin Deniz M10 Rakorlu Kablo Penetratörleri - Daha fazla gerilim azaltma ve modüler muhafaza kullanımı için sıkıştırma rakorlu dişli M10penetratörler. Derinlik Derecesi: 1.000 m / 3.281 ft'ye kadar
Düşük Derinlikli M10 Bezi Kablo Penetratörleri - Sığ su veya düşük basınçlı sistemler için kompakt ve uygun maliyetli seçenek. Derinlik Derecesi: 100 m / 328 ft'ye kadar
Uyumlu Kablo Konnektörleri ve Kaplin Donanımı
Ayrı Satılır
Kablo Hakkında:
Bu ürün, güç ve sinyal iletimi için tasarlanmış sağlam bir deniz altı kablosu olan Deep-Sea 4-Core (2x 24AWG / 2x 26AWG) Sualtı Kablosunu kullanır. Modüler veya genişletilmiş kurulumlar için çeşitli uyumlu bağlantı seçenekleri mevcuttur:
Derin Deniz Kablo Konnektörleri - Dişi Soket ve Erkek Fiş
Derin Deniz Sualtı Kablosunun çıkarılabilir, su geçirmez cihaz bağlantıları için sızdırmaz uçlarla sonlandırılmasını sağlayan sıralı fiş ve soket konektörleri.
Derin Deniz Kablo Konnektörleri - M10 Bölme
Muhafaza duvarları veya uç kapakları ile arayüz oluşturmak için tasarlanmış panele monte konektör. Sızdırmaz bir bağlantı oluşturmak için uygun bir fiş gerektirir.
Derin Deniz Kablo Konnektörleri - Kukla Sızdırmazlık Kapağı
Açıkta kalan uçları su girişine karşı kapatarak depolama, taşıma veya etkin olmayan çalışma sırasında kullanılmayan kablo konektörlerini korur.
Denizaltı M10 Kaplin Tüpü
İki kablo segmentinin penetratör ve saksı bileşeni kullanılarak güvenli bir şekilde hat içi birleştirilmesini sağlar. Ayrıca denizaltı ışıkları veya anahtarları gibi penetratöre monte edilmiş cihazların daha erişilebilir konumlara taşınması için de kullanışlıdır.
GÖNDERİM LİSTESİ
Teknik Özellikler
| Ürün | Blu-Vision 8 Megapiksel USB Video Kamera |
|---|---|
| Sensör | 1/3,2" Sony IMX179 |
| Çözünürlük | 3264 × 2488 (8MP) |
| Piksel Boyutu | 1,4 × 1,4 µm |
| Odak Modu | Otomatik Odaklama (AF) |
| Panjur Tipi | Sarmal Kepenk |
| Lens Açısı (Hava) | 90° |
| Video Formatları | MJPEG, YUY2 |
| Kare Hızları |
3264 × 2488 (8MP) - 15 fps 2592 × 1944 (5MP) - 15 fps 2048 × 1536 (2K) - 15 fps 1920 × 1080 (1080p) - 30 fps 1600 × 1200 (UXGA) - 30 fps 1280 × 720 (720p) - 30 fps 800 × 600 (SVGA) - 30 fps 640 × 480 (VGA) - 30 fps |
| Beyaz Dengesi | Otomatik |
| Mikrofon | Dahili (su altında minimum etki) |
| İşletim Sistemleri | Windows, macOS, Android, Linux (destek çözünürlüğe göre değişebilir) |
| Kablo | 0,8 m, 4 Çekirdekli (2 × 24AWG / 2 × 26AWG) Derin Deniz Sualtı Kablosu |
| Kablolama Tanımları | Siyah: GND; Beyaz: Veri-; Yeşil: Veri+; Kırmızı: VIN +5VDC |
| Çıkış Arayüzü | USB 2.0 |
| Sürücü | Sürücüsüz (UVC uyumlu) |
| Çalışma Gerilimi | USB DC +5V |
| Çalışma Akımı | 260 mA |
| Çalışma Sıcaklığı | -20 ℃ ila 60 ℃ |
| Muhafaza Malzemesi | Alüminyum Alaşımlı, Siyah Eloksallı |
| Lens Kapağı | Endüstriyel Temperli Cam |
| Ön Filtre Uyumluluğu | 25 mm standart filtre (örn. su altı renk düzeltmesi için kırmızı filtre) |
| Su Yalıtımı | Çıplak telli versiyon su yalıtımı gerektirir; doğrudan sızdırmazlık için M10 penetratör versiyonu dahildir |
Boyut Çizimi
Test Yöntemi
Geçici USB Fiş Testi
Ürün kablosunun ucundaki geçici USB fişini bilgisayarınızın USB bağlantı noktasına takın. Bilgisayarınızın varsayılan kamera uygulamasını açın ve video akışını önizlemek için cihazı seçin.
Önemli Not:
USB bağlantısı yalnızca ön test için tasarlanmıştır. Çıplak kabloların bulunduğu kuyruk ucu su geçirmez değildir. Gerçek kurulumlarda, güvenilir ve sızdırmaz bir bağlantı sağlamak için uygun kablo deliciler veya su geçirmez konektörler kullanın.
Kuyruktaki kablo delicilerindeki rakor somununun gevşetilmesi su yalıtımını etkiler mi?
Evet. Rakor somununun gevşetilmesi su yalıtımını tehlikeye atacaktır. Kurulum için özel aletler gereklidir.
Ön tarafa takılan filtrenin boyutu nedir? Genellikle hangi renk kullanılır?
25 mm'lik standart bir filtre kullanılır. Sualtı kameraları renk restorasyonu için genellikle kırmızı filtre kullanır.
Kuyruktaki çıplak telli versiyon için, kablolamadan sonra su yalıtımı nasıl yapılmalıdır?
Sonlandırma için kablo deliciler kullanın veya kuyruğu su geçirmez bir konektör fişine bastırın.
Kablo uzunluğu çok kısa.
Kablo segmentlerini hattan hatta bağlayarak uzatma mümkündür, ancak bu bir USB cihazı olduğundan aşırı uzunluktan kaçının.
ArduSub ile bir Raspberry Pi'ye bağlanırken görüntüyü doğrudan QGC'de görebilir miyim?
Doğrudan değil. Video akışını görüntülemek için OBS gibi bir yazılım kullanın.
Birden fazla kamerayı nasıl bağlayabilirim?
Birden fazla kamerayı aynı anda bağlamak ve görüntülemek için OBS ile bir USB hub kullanılabilir.
Mikrofon su altındaki sesleri alabilir mi?
Dahili mikrofon termal iletken jel ile doldurulmuştur, bu nedenle etkisi minimumdur ve göz ardı edilebilir.
Boyutları Sualtı Işığı ile aynı mı?
Evet, boyutlar aynıdır.
3D Model Görüntüleyici
Not: Yukarıda gösterilen 3D model yalnızca referans amaçlıdır. Ürünle birlikte dahil olmayan bileşenler, aksesuarlar veya alternatif boyutlar içerebilir. Basitlik açısından, birden fazla versiyon mevcut olduğunda genellikle yalnızca temsilî tek bir boyut gösterilir. Dahil edilen içerikler ve boyuta özel farklılıklar hakkında ayrıntılı bilgi için lütfen ürünün Gönderim Kılavuzu'na bakın.
