Name: Derin Deniz Ekranlı Veri ve Güç Kablosu
Brand: Blu-Sub
SKU: BS-SSC-SHDCB-PRP-04A1
Price: 17.7 CAD
Availability: InStock

$17.70

Ek Adetler Sipariş Üzerine Üretim - içinde gönderilir 2-5 Hafta

HS 8544.42 (CN)

Kargo ödeme sırasında hesaplanır.

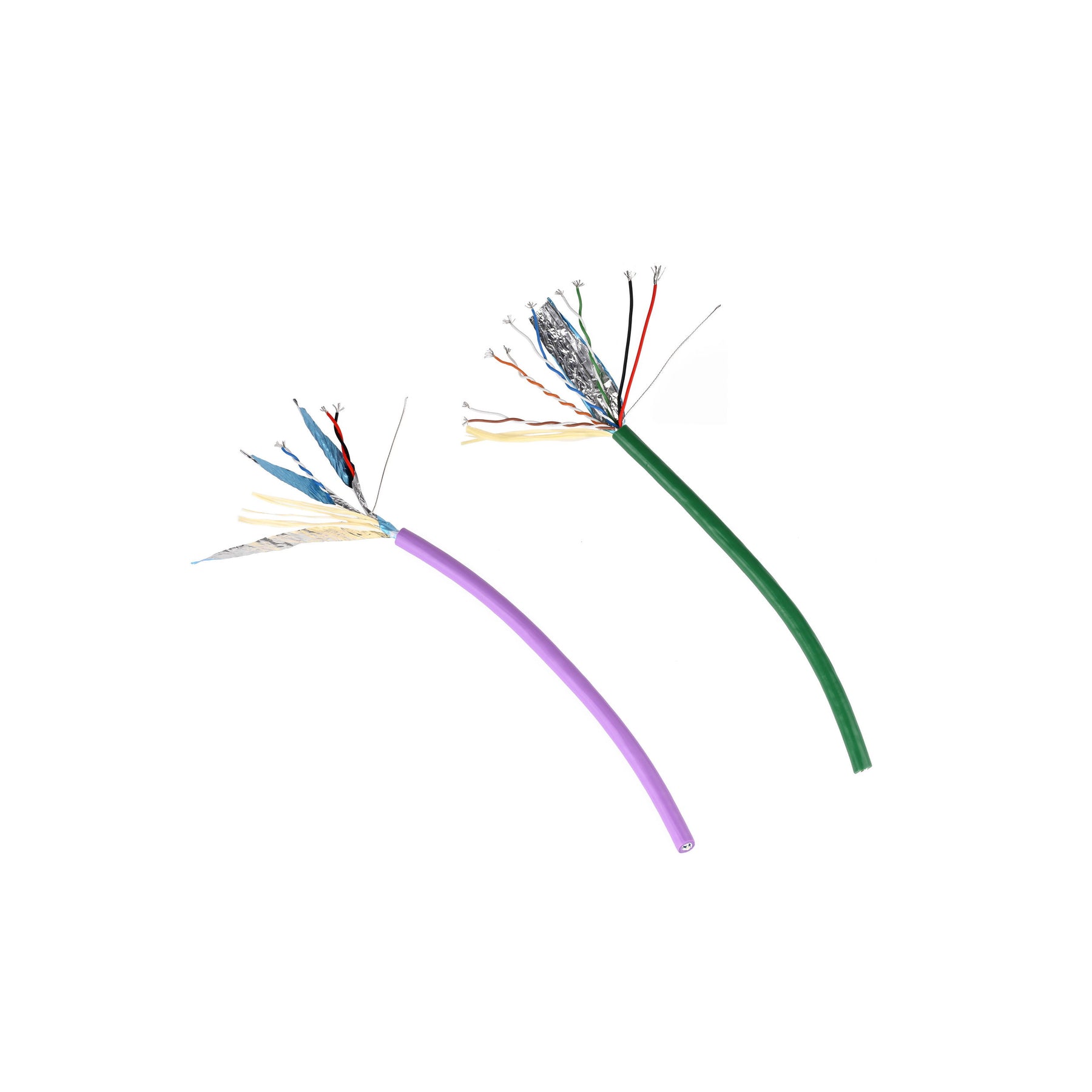

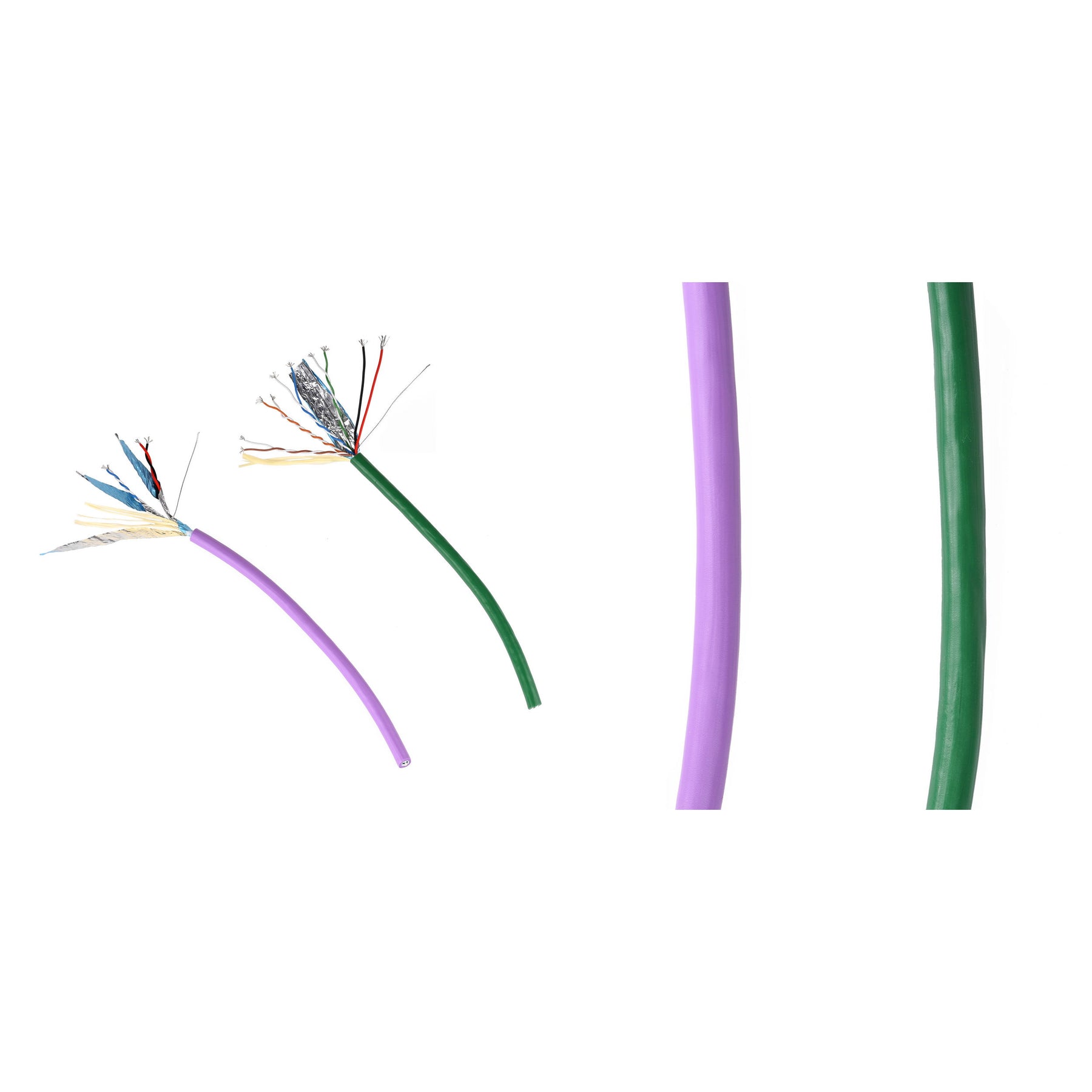

Kablo Yapılandırması

4 İletkenli - 2 Damar 22AWG Güç + 1 Bükümlü Çift 24AWG Veri - Mor

10 İletkenli - 2 Damar 22AWG Güç + 4 Çift 24AWG Veri - Yeşil

Derin Deniz Ekranlı Veri ve Güç Kablosu; tatlı su veya deniz suyunda faaliyet gösteren ROV'lar, su altı robotları, su altı kameraları, sensörler, kontrol sistemleri ve diğer denizcilik elektroniği ekipmanlarında hem güç hem de veri iletimini bir arada sağlamak üzere tasarlanmış, esnek ve hibrit bir su altı kablosudur.

Standart derin deniz su altı kablosuyla kıyaslandığında, bu ekranlı kablo; daha temiz sinyal iletiminin ve azaltılmış elektriksel gürültünün önem taşıdığı uygulamalar için tasarlanmıştır. Alüminyum folyo ekranlama, drenaj telleri ve bükümlü veri çiftleri, iletkenler arasındaki paraziti azaltmaya yardımcı olur; ayrıca CAN bus, RS485, Ethernet, USB bağlantılı ağ kameraları ve diğer düşük voltajlı sinyal sistemleri gibi yaygın su altı veri bağlantıları için güvenilir iletişimi destekler.

İki farklı kablo yapılandırması mevcuttur. 4 iletkenli mor kablo, 2 adet 22AWG güç iletkeni ve 1 adet 24AWG bükümlü veri iletkeni çifti içerir; bu özellikleri sayesinde, tek bir kablo üzerinden hem güç hem de ekranlı veri çifti iletimi gerektiren kompakt kamera, sensör ve kontrol uygulamaları için son derece uygundur. 10 iletkenli yeşil kablo ise 2 adet 22AWG güç iletkeni ve 4 adet 24AWG bükümlü veri iletkeni çifti barındırır; böylece çok kanallı iletişim, Ethernet tarzı kablolama düzenleri veya birden fazla veri çifti gerektiren özel su altı elektronik sistemleri için ilave sinyal kapasitesi sağlar.

Her iki versiyonda da ince telli kalaylı bakır iletkenler, Teflon FEP yalıtım, polieter PUR dış kılıf, Kevlar çekme mukavemeti takviyesi ve reçine dökümü veya vulkanize sızdırmazlık yöntemleriyle uyumlu malzemeler kullanılmaktadır. Su altı kullanımından önce, kablonun her iki ucunda da su geçirmez sızdırmazlık sağlanmalıdır.

Bu kablo; uyumlu Blu-Sub kablo penetratörleri, rakorlu kablo penetratörleri, bağlantı tüpleri ve Deep-Sea Kablo Konnektör Serisi bileşenleri ile birlikte kullanılabilir. Uyumlu sızdırmazlık ve bağlantı bileşenleri ayrı satılmaktadır; ayrıca konnektör tipi seçilmeden önce konnektör pin sayısı dikkatlice kontrol edilmelidir.

1 metrelik (3,28 fit) artışlarla satılır. Miktarlar 1 metrelik birimler halinde girilir.

Standart makara uzunluğu 50 metredir (164 fit); ancak özel talep üzerine daha uzun, kesintisiz parçalar sağlanabilir. 50 metreyi aşan uzunluklara ihtiyaç duymanız halinde lütfen bizimle iletişime geçin. Bu durumda teslimat süreleri uzayabilir.

Malzeme	İnce telli kalaylı bakır iletkenler, Teflon FEP yalıtım, drenaj telli alüminyum folyo ekranlama, Kevlar çekme mukavemet katmanı, ultra ince dokusuz ayırıcı, polieter PUR dış kılıf

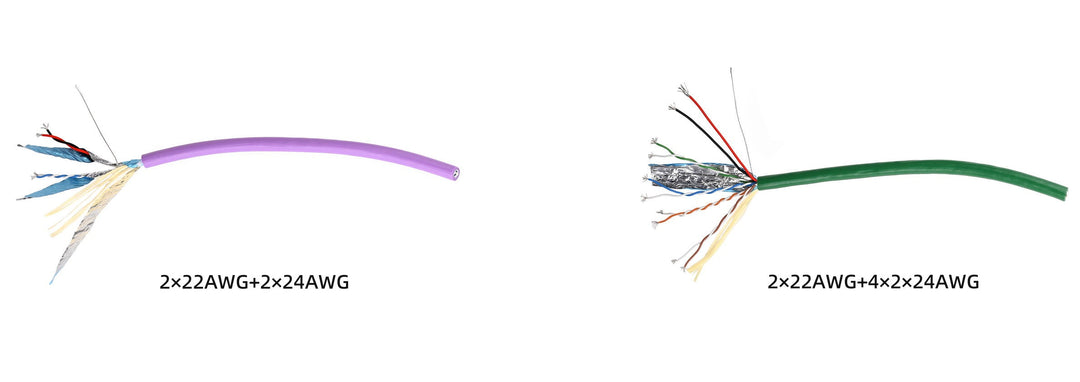

Mevcut Yapılandırmalar	4 iletkenli hibrit ekranlı kablo: 2C 22AWG güç + 1TP 24AWG veri 10 iletkenli hibrit ekranlı kablo: 2C 22AWG güç + 4TP 24AWG veri

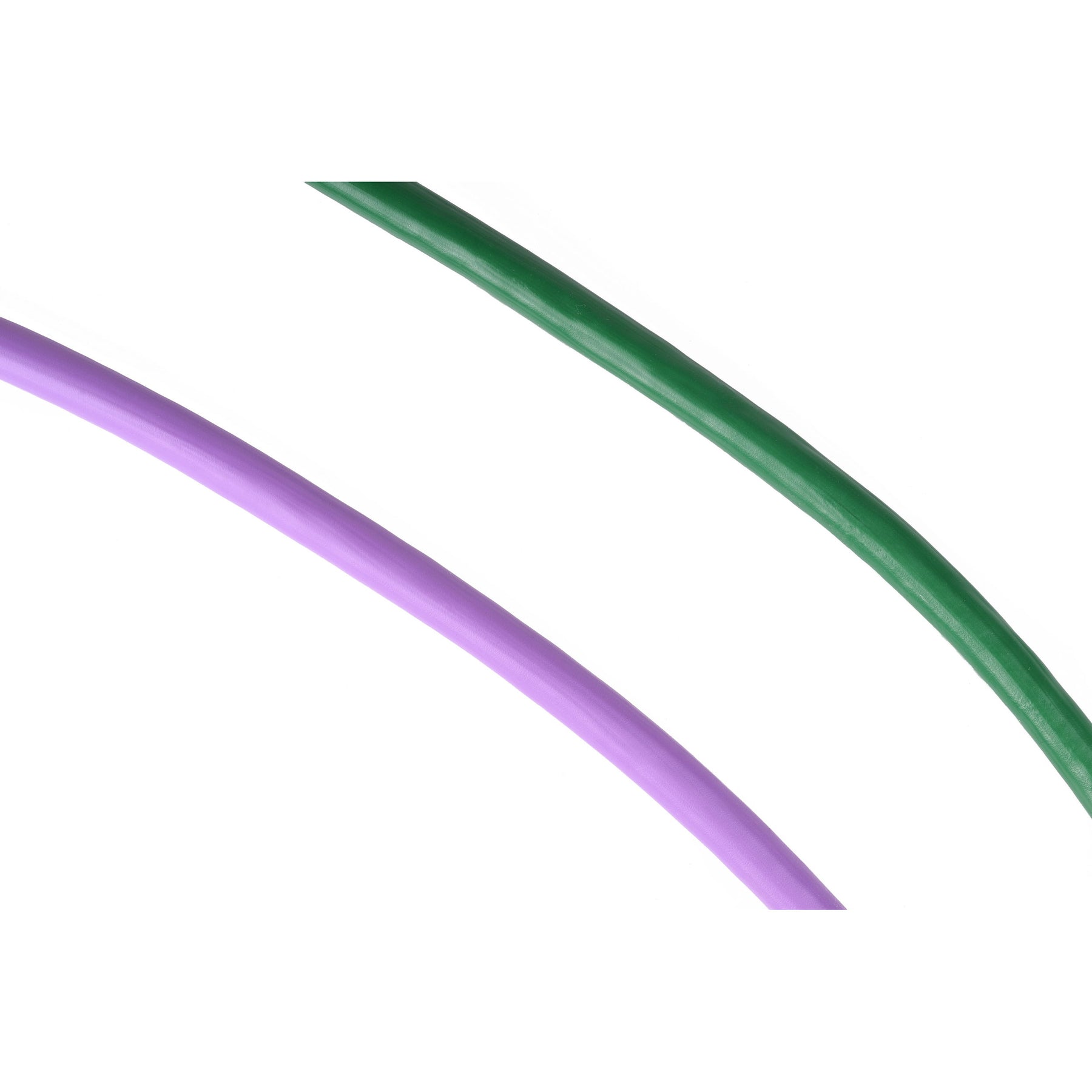

Renk	Mor dış kılıf: 4 iletkenli versiyon Yeşil dış kılıf: 10 iletkenli versiyon
Derinlik Derecesi	1.000 m / 3.281 ft'ye kadar (kablo uçlarında uygun su yalıtımı ile)

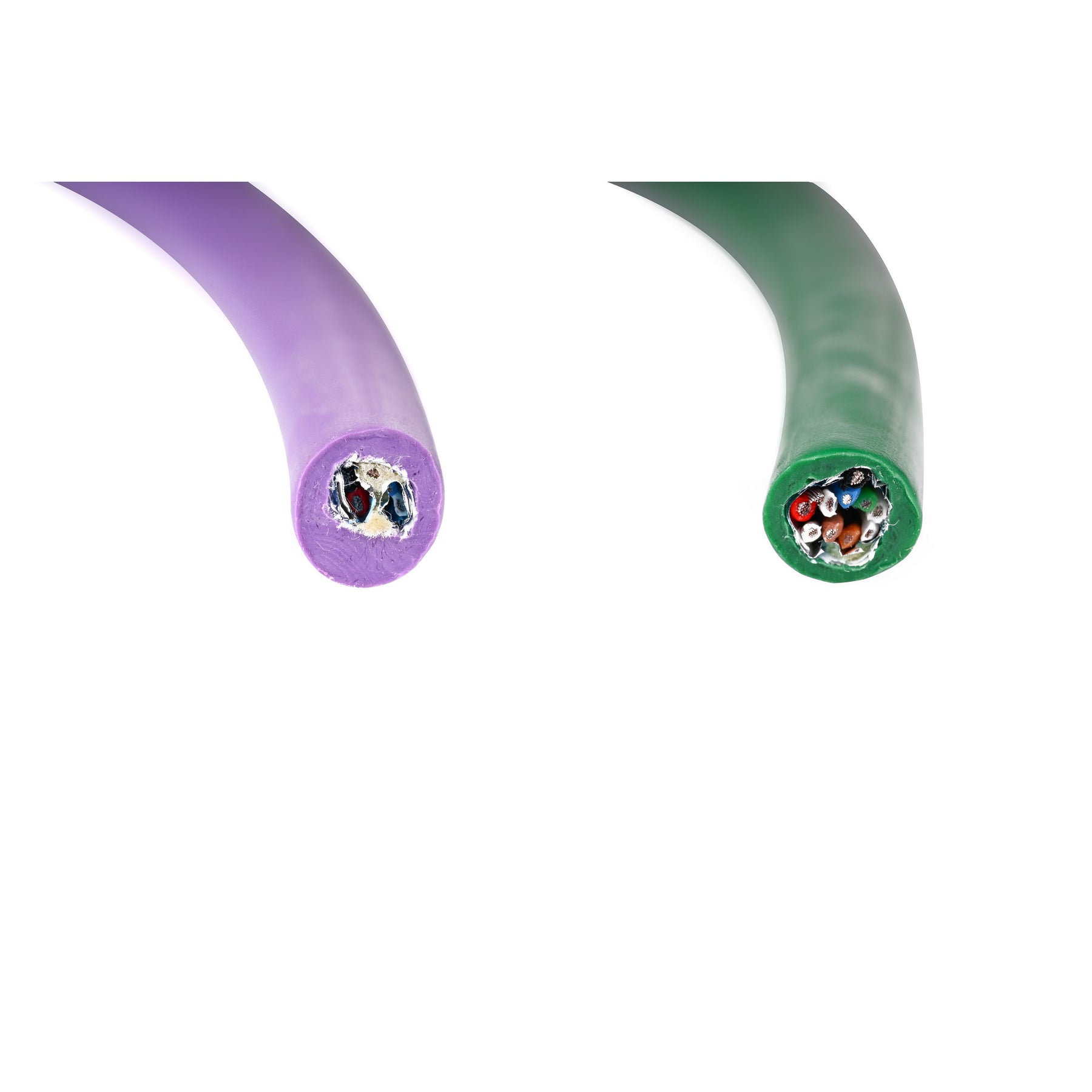

Boyutlar	Her iki kablo varyantı için toplam kablo çapı: 7,5 ±0,2 mm

[{"id":47937185382558,"title":"4 İletkenli - 2 Damar 22AWG Güç + 1 Bükümlü Çift 24AWG Veri - Mor","option1":"4 İletkenli - 2 Damar 22AWG Güç + 1 Bükümlü Çift 24AWG Veri - Mor","option2":null,"option3":null,"sku":"BS-SSC-SHDCB-PRP-04A1","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Derin Deniz Ekranlı Veri ve Güç Kablosu - 4 İletkenli - 2 Damar 22AWG Güç + 1 Bükümlü Çift 24AWG Veri - Mor","public_title":"4 İletkenli - 2 Damar 22AWG Güç + 1 Bükümlü Çift 24AWG Veri - Mor","options":["4 İletkenli - 2 Damar 22AWG Güç + 1 Bükümlü Çift 24AWG Veri - Mor"],"price":1770,"weight":50,"compare_at_price":null,"inventory_management":"shopify","barcode":null,"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":47937185415326,"title":"10 İletkenli - 2 Damar 22AWG Güç + 4 Çift 24AWG Veri - Yeşil","option1":"10 İletkenli - 2 Damar 22AWG Güç + 4 Çift 24AWG Veri - Yeşil","option2":null,"option3":null,"sku":"BS-SSC-SHDCB-GRN-10A1","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Derin Deniz Ekranlı Veri ve Güç Kablosu - 10 İletkenli - 2 Damar 22AWG Güç + 4 Çift 24AWG Veri - Yeşil","public_title":"10 İletkenli - 2 Damar 22AWG Güç + 4 Çift 24AWG Veri - Yeşil","options":["10 İletkenli - 2 Damar 22AWG Güç + 4 Çift 24AWG Veri - Yeşil"],"price":2290,"weight":80,"compare_at_price":null,"inventory_management":"shopify","barcode":null,"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

Açıklama

Derin Deniz Ekranlı Veri ve Güç Kablosu; güç iletkenleri ile korumalı veri iletkenlerinin tek bir su altı kablosu üzerinden birlikte taşınmasının gerektiği su altı sistemleri için tasarlanmıştır. Bu hibrit yapı, sinyal iletimi için ekranlı iletken grupları sağlarken, kompakt su altı elektronik sistemlerinde kablo yönetimini kolaylaştırmaya yardımcı olur.

Alüminyum folyo ekranlama ve drenaj teli yapısı, veri devrelerindeki elektriksel gürültü ve paraziti azaltmaya yardımcı olurken; bükümlü 24AWG sinyal çiftleri; CAN bus, RS485, Ethernet tipi kablolama ve USB bağlantılı kamera veya ağ cihazı uygulamaları gibi yaygın su altı iletişim yapılandırmalarını destekler. Nihai iletişim performansı; protokole, sonlandırma yöntemine, kablo uzunluğuna, bağlanan elektronik bileşenlere ve sistem düzeyindeki testlere bağlıdır.

4 iletkenli mor kablo; 2 adet 22AWG güç iletkeni ve bir adet bükümlü 24AWG veri çifti gerektiren sistemler için daha basit bir seçenektir. Bu özellik, onu kompakt kameralar, sensörler veya az sayıda iletken gerektiren kontrol cihazları için kullanışlı bir tercih haline getirir. Bu kablo formatı, ... gibi Blu-Sub kamera sistemlerinde kullanılmaktadır.Blu-Vision Balık Gözü Lensli Dürbün Tipi Video KameraveBlu-Vision Dürbünlü Video Kamera.

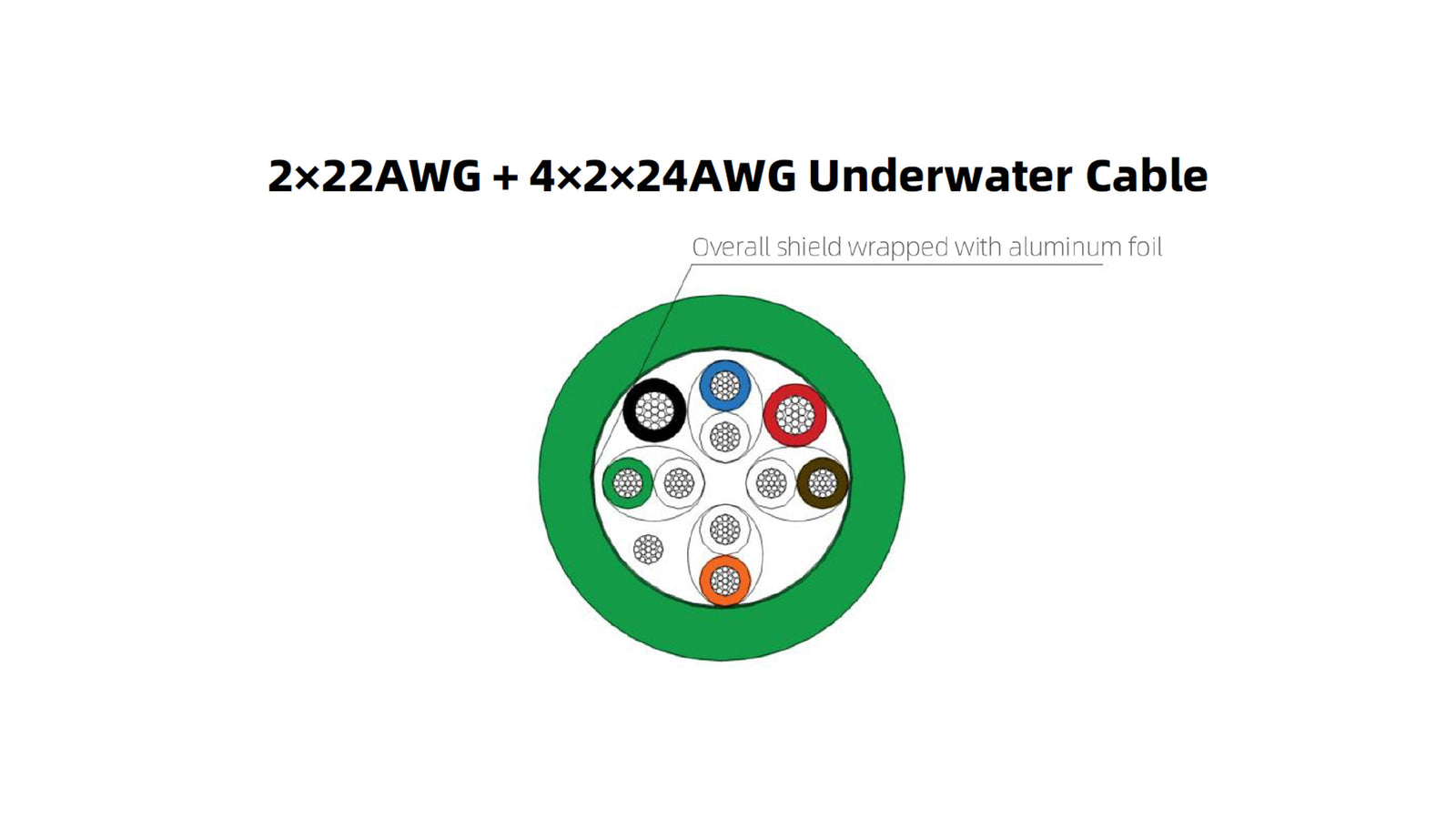

10 iletkenli yeşil kablo, ek sinyal kapasitesi gerektiren uygulamalar için 2 adet 22AWG güç iletkeni ve dört adet bükümlü 24AWG veri çifti sunar. Bu kablo; özel su altı elektroniği, çoklu sinyal ileten kamera sistemleri, sensör paketleri veya tek bir kablo içinde birden fazla ekranlı veri çiftinin tercih edildiği uygulamalar için yararlı olabilir.

Her iki kablo versiyonu da ince telli kalaylı bakır iletkenler, Teflon FEP yalıtım, polieter PUR dış kılıf, Kevlar çekme mukavemeti takviyesi ve dokusuz iç ayırıcı katman kullanır. Dış kılıf ve iletken yapısı, reçine ile sızdırmazlık sağlama (potting) veya vulkanize kablo sonlandırma gibi sızdırmazlık yöntemlerine uygun olacak şekilde seçilmiştir. Su altı kullanımından önce, her iki kablo ucunda da su geçirmez sızdırmazlık işlemi tamamlanmalıdır.

Muhafaza geçişleri için, her iki kablo versiyonu da ...'nın 7,8 × 5,6 boyutlarıyla uyumludur.Derin Deniz M10 Rakorlu Kablo Geçiş Elemanıalüminyum veya paslanmaz çelikten ve ...'nın 7,8 × 5,6 boyutundaDüşük Derinlikli M10 Rakorlu Kablo Geçiş Elemanı. Ayrıca M10×1 ile de kullanılabilirler.Derin Deniz Kablo Geçiş ElemanıKapsüllenmiş (potting) kurulumlar için. Kablo geçiş elemanları, rakorlu geçiş elemanları, kapsülleme malzemeleri ve konnektör donanımları ayrı satılır.

Bu kablolar; modüler kablo grupları, hat içi ekler veya muhafaza üzerine monte edilen bağlantılar için Derin Deniz Kablo Konnektör Serisi ve Sualtı M10 Bağlantı Tüpü ile de entegre edilebilir. Konnektör seçimi yapılmadan önce pin sayısı dikkatle kontrol edilmelidir; zira 3 ve 6 pinli konnektör versiyonları, 4 veya 10 iletkenli kablolardaki her bir iletkeni sonlandırmak için yeterli sayıda kontak sağlamayabilir.

Herhangi bir kablo düzeneğinin nihai derinlik kapasitesi ve su geçirmezlik performansı; seçilen penetratöre, konektöre, dolgu (potting) yöntemine, sızdırmazlık işlemine, montaj kalitesine ve düzenekteki en düşük dereceli bileşene bağlıdır.

Kablo Geçiş Elemanı Seçenekleri

Ayrı satılır

Blu-Sub; gerekli derinlik derecesine, sızdırmazlık yöntemine ve kablonun dolgulu (potted) bir geçişe mi yoksa rakor tipi bir sıkıştırmalı contaya mı ihtiyaç duyduğuna bağlı olarak, Derin Deniz Zırhlı Veri ve Güç Kablosu ile kullanılabilen çeşitli kablo penetratör seçenekleri sunmaktadır.

Derin Deniz Kablo Geçiş Elemanları – Yüksek basınçlı denizaltı geçişleri için dolgulu (potted) kablo penetratörleri. Her iki ekranlı kablo seçeneği de M10×1 ölçüsüyle uyumludur. Derinlik Dayanımı: 1.000 m / 3.281 ft'ye kadar.

Derin Deniz M10 Rakorlu Kablo Geçiş Elemanları – Modüler muhafaza kullanımı ve ilave kablo gerilim azaltma özelliği sağlayan, sıkıştırmalı contalı ve dişli M10 rakorlu geçiş elemanları. Her iki ekranlı kablo seçeneği de 7,8 × 5,6 alüminyum ve paslanmaz çelik versiyonlarla uyumludur. Derinlik Derecesi: 1.000 m / 3.281 ft'ye kadar.

Düşük Derinlikli M10 Rakorlu Kablo Geçiş Elemanları – Sığ su, düşük basınç veya maliyet odaklı sistemler için kompakt rakorlu geçiş elemanları. Her iki ekranlı kablo seçeneği de 7,8 × 5,6 bakır versiyonuyla uyumludur. Derinlik Sınırı: 100 m / 328 ft'ye kadar.

Orta Derinlik M8 Rakorlu Kablo Geçiş Elemanları – Kablo çapı ve rakor boyutu gereksinimleri nedeniyle, bu ekranlı kablo çeşitleriyle uyumlu değildir.

Kablo çapı, sızdırmazlık yöntemi, derinlik gereksinimi ve montaj şekline göre doğru penetratörü seçmenize yardımcı olacak bir uyumluluk kılavuzu aşağıda sunulmuştur. Kablo penetratörleri, rakorlu kablo penetratörleri, dolgu malzemesi ve ilgili sızdırmazlık donanımları ayrı olarak satılmaktadır.

Şunlarla uyumlu: Derin deniz kablo konnektör sistemleri

Ayrı satılır

Derin Deniz Kablo Konnektörleri – Dişi Soket ve Erkek Fiş
Sualtı kablolarını sızdırmaz erkek veya dişi fiş uçlarıyla sonlandırmak üzere tasarlanmış modüler hat içi konnektörler. Bu konnektörler; Derin Deniz Zırhlı Veri ve Güç Kablosunun , sualtı cihazları, kameralar, sensörler ve kontrol sistemleri arasında sökülebilir bağlantılar oluşturmasını sağlar.

Derin Deniz Kablo Konnektörleri – M10 Bölme Tipi
Kablonun su geçirmez muhafazalar, uç kapakları veya diğer denizaltı gövdeleriyle doğrudan bağlantı kurmasını sağlayan panel tipi konnektörler. Su geçirmez ve sökülebilir bir bağlantı oluşturmak için , Deep-Sea Cable Connector (Derin Deniz Kablo Konnektörü) Serisi'nden uyumlu bir erkek fiş gereklidir.

Derin Deniz Kablo Konnektörleri – Kör Sızdırmazlık Kapağı
Kullanım dışı zamanlarda, kullanılmayan konnektör uçlarını yalıtmak ve korumak amacıyla kullanılır. Kör kapaklar; depolama, nakliye, konuşlandırma hazırlığı veya bekleme durumlarında nem girişini önlemeye ve konnektör kontaklarını korumaya yardımcı olur.

Deep-Sea ekranlı veri ve güç kablosu, Deep-Sea Kablo Konnektör Serisi'ndeki uyumlu bileşenlerle kullanılabilir; ancak seçim yapılmadan önce konnektördeki pin sayısı dikkatle kontrol edilmelidir. Bazı konnektör modelleri 3 veya 6 pinli yapılandırmalara sahiptir ve bunlar, 4 veya 10 iletkenli ekranlı kablodaki her bir iletkenin bağlantısını (sonlandırmasını) sağlamak için yeterli sayıda kontağı sunmayabilir. Bu tür durumlarda, yalnızca belirli iletkenler kullanılabilir ya da farklı bir bağlantı yöntemi gerekebilir.

Şunlarla uyumlu: Denizaltı M10 Bağlantı Borusu

Ayrı satılır

Derin Deniz Zırhlı Veri ve Güç Kablosu, ... ile uyumludur. Deniz Altı M10 Bağlantı Borusu ; uyumlu penetratörler ve dolgu malzemesi kullanılarak hat içi kablo ekleri, modüler kablo düzenekleri veya geçişli bağlantı noktaları oluşturmak için kullanılabilen...

Bu çözüm; ekranlı kablo bölümlerinin birleştirilmesinde, penetratör montajlı bileşenlerin yerinin değiştirilmesinde veya su altı kameraları, sensörler, kontrol modülleri ve diğer su altı elektronik cihazları için bakım yapılabilir kablo yönlendirme düzenleri oluşturulmasında yararlı olabilir. Uyumlu penetratörler, dolgu malzemesi ve bağlantı donanımları ayrı olarak satılmaktadır.

Su yalıtımı performansı; seçilen geçiş elemanlarına, dolgu (potting) yöntemine, montaj kalitesine ve tamamlanmış montajdaki en düşük dereceli bileşene bağlıdır.

Korumasız Sualtı Kablosu

Ayrı satılır

Korumalı veri çiftleri gerektirmeyen uygulamalar için, Derin Deniz Sualtı Kablosu Deniz altı güç, sinyal ve genel su altı kablolama uygulamaları için standart, ekranlamasız bir kablo seçeneği olarak mevcuttur.

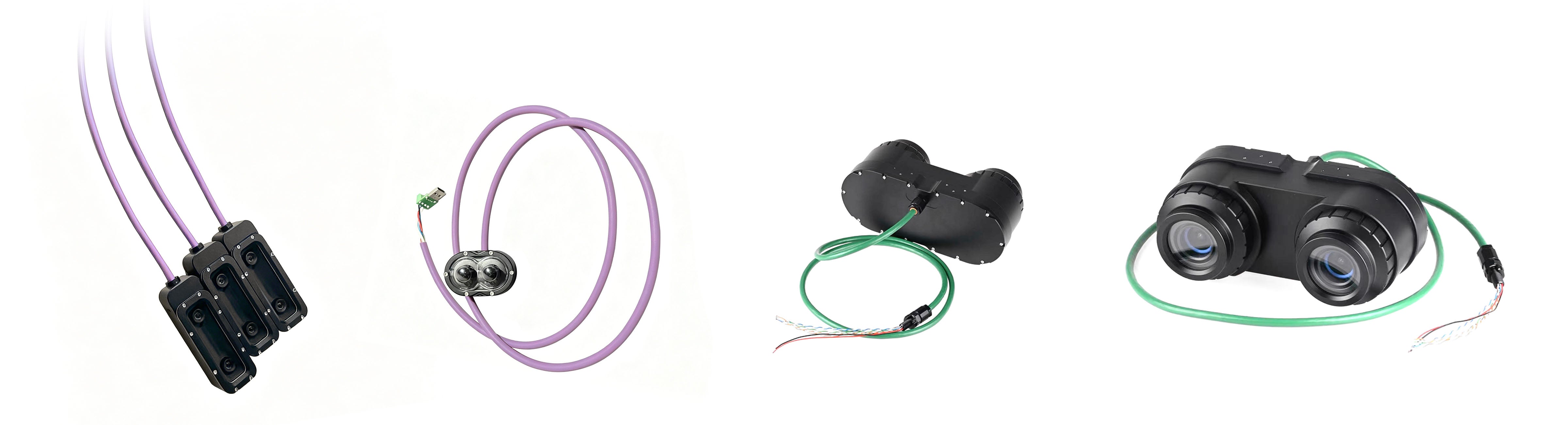

Derin Deniz Ekranlı Veri ve Güç Kablosu; özellikle su altı kameraları, sensörler, kontrol sistemleri, CAN bus, RS485, Ethernet tipi kablolama veya USB bağlantılı ağ kamerası uygulamalarında, güç ve korumalı veri iletkenlerinin tek bir hibrit kablo içinde birlikte taşınması gerektiğinde daha iyi bir seçenektir.

Standardı seçin Derin Deniz Sualtı Kablosu ...ekranlama gerekmediğinde; ya da uygulama için bükümlü veri çiftleri ve ekranlama önemli olduğunda Deep-Sea Ekranlı Veri ve Güç Kablosu'nu tercih edin.

Korumasız Derin Deniz Sualtı Kablosu

GÖNDERİM LİSTESİ

Derin Deniz Ekranlı Veri ve Güç Kablosu
4 İletkenli, 2 Damar 22AWG Güç + 1 Bükümlü Çift 24AWG Veri, Mor
İlgili teknik özelliklere sahip kablo × N metre

Derin Deniz Ekranlı Veri ve Güç Kablosu
10 İletkenli, 2 Damar 22AWG Güç + 4 Çift 24AWG Veri, Yeşil
İlgili teknik özelliklere sahip kablo × N metre

Teknik Özellikler

Teknik Özellikler	4 İletkenli Mor Kablo 2 Damarlı 22AWG Güç + 1 Bükümlü Çift 24AWG Veri	10 İletkenli Yeşil Kablo 2 Damarlı 22AWG Güç + 4 Bükümlü Çift 24AWG Veri
Blu-Sub Stok Kodu	BS-SSC-SHDCB-PRP-04A1	BS-SSC-SHDCB-GRN-10A1
Ürün Tipi	Hibrit ekranlı su altı veri ve güç kablosu	Hibrit ekranlı su altı veri ve güç kablosu
İletken Yerleşimi	2 × 22AWG güç iletkeni + 1 adet 24AWG bükümlü çift veri iletkeni	2 × 22AWG güç iletkeni + 4 bükümlü çift 24AWG veri iletkeni
Toplam Kablo Çapı	7,5 ±0,2 mm	7,5 ±0,2 mm
Kılıf Malzemesi	Polieter PUR	Polieter PUR
Dış Kaplama Rengi	Mor	Yeşil
Ceket Kalınlığı	≥1,35 mm	≥1,0 mm
22 AWG Güç İletkenleri	İnce telli kalay kaplı bakır tel, 19 × 0,16 mm	İnce telli kalay kaplı bakır tel, 19 × 0,16 mm
22AWG Güç Damarı Renkleri	Kırmızı + Siyah, sıkıca bükülmüş çift	Kırmızı + Siyah, bükülmemiş
22AWG Yalıtımlı Kablo Çapı	1,3 ±0,1 mm	1,3 ±0,1 mm
24 AWG Veri İletkenleri	Çok telli, ince telli, kalay kaplı bakır tel, 19 × 0,12 mm	Çok telli, ince telli, kalay kaplı bakır tel, 19 × 0,12 mm
24AWG Veri Çifti Renkleri	Mavi + Beyaz, sıkı bükümlü çift	Beyaz-Mavi, Beyaz-Yeşil, Beyaz-Turuncu, Beyaz-Kahverengi, sıkı bükümlü çiftler
24AWG Yalıtımlı Tel Çapı	1,05 ±0,05 mm	1,05 ±0,05 mm
Yalıtım Malzemesi	Teflon FEP	Teflon FEP
Drenaj İletkeni	İnce telli kalay kaplı bakır drenaj teli, 19 × 0,12 mm	İnce telli kalay kaplı bakır drenaj teli, 19 × 0,12 mm

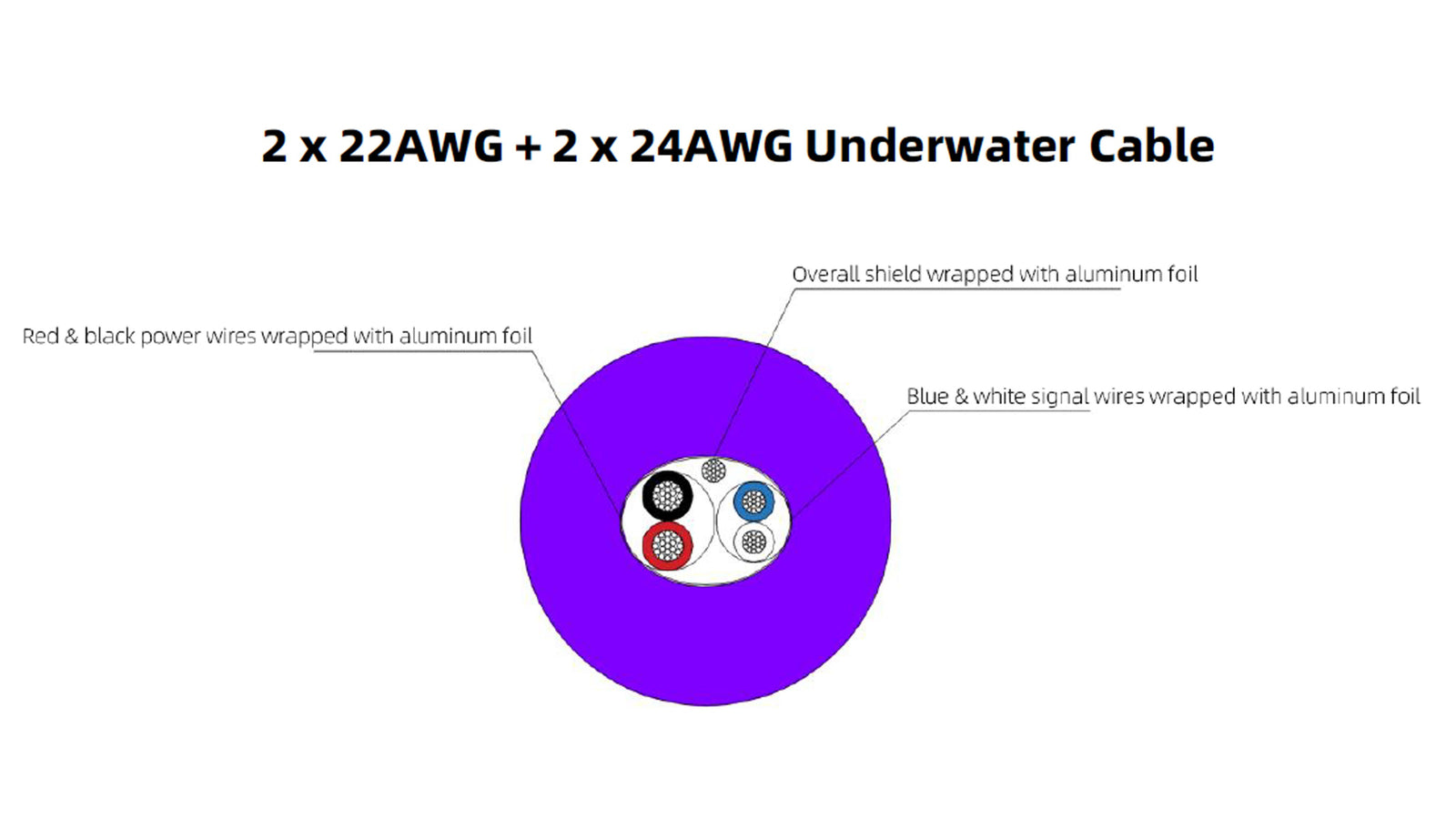

Zırhlama Yapısı	Kırmızı/siyah bükümlü çift etrafında alüminyum folyo ekranlama, mavi/beyaz bükümlü çift etrafında alüminyum folyo ekranlama ve ayrıca kablolanmış damarların üzerinde genel alüminyum folyo ekranlama; iletken taraf drenaj teline temas eder.	Kablolanmış damarların üzerinde genel alüminyum folyo ekranlama; iletken taraf içe bakar ve drenaj teliyle temas eder.
Çekme Dayanımı Elemanı	Kevlar iplik dolgulu, alüminyum folyonun dışına yerleştirilmiş	Kevlar iplik dolgulu, alüminyum folyonun dışına yerleştirilmiş
Ayırıcı	Ultra ince dokumasız kumaş	Ultra ince dokumasız kumaş
Çalışma Gerilimi	300V	300V
Uzun Süreli Çalışma Sıcaklığı	-20°C ila 80°C	-20°C ila 80°C
Depolama Sıcaklığı	-20°C ila 50°C	-20°C ila 50°C
Kablo Çekme Dayanımı	>100 kg	>100 kg
Uyumlu Rakor Boyutu	7,8 × 5,6	7,8 × 5,6
Su Yalıtımı Gerekliliği	Su altında kullanımdan önce her iki kablo ucunda su geçirmez yalıtım gereklidir.	Su altında kullanımdan önce her iki kablo ucunda su geçirmez yalıtım gereklidir.

Kablo Geçiş Elemanları ve Rakorlu Kablo Geçiş Elemanları Uyumluluk Kılavuzu:

Öğe	Derin Deniz Kablo Geçiş Elemanları	Derin Deniz M10 Rakorlu Kablo Geçiş Elemanları	Düşük Derinlikli M10 Rakorlu Kablo Geçiş Elemanları	Orta Derinlik M8 Rakorlu Kablo Geçiş Elemanları
Derin Deniz Ekranlı Veri ve Güç Kablosu 4 İletkenli, 2 Damar 22AWG Güç + 1 Bükümlü Çift 24AWG Veri, Mor BS-SSC-SHDCB-PRP-04A1	M10×1 Alüminyum BS-SSC-CBLPN-BLK-10A1	7,8 × 5,6 Paslanmaz Çelik BS-SSC-GLPEN-SSX-78A1 7,8 × 5,6 Alüminyum BS-SSC-GLPEN-ALU-78A1	7,8 × 5,6 Bakır BS-SSC-GLPEN-NPB-BRA1	Uyumlu Değil
Derin Deniz Ekranlı Veri ve Güç Kablosu 10 İletkenli, 2 Damar 22AWG Güç + 4 Çift 24AWG Veri, Yeşil BS-SSC-SHDCB-GRN-10A1	M10×1 Alüminyum BS-SSC-CBLPN-BLK-10A1	7,8 × 5,6 Paslanmaz Çelik BS-SSC-GLPEN-SSX-78A1 7,8 × 5,6 Alüminyum BS-SSC-GLPEN-ALU-78A1	7,8 × 5,6 Bakır BS-SSC-GLPEN-NPB-BRA1	Uyumlu Değil

Her iki kablo çeşidi de 7,5 ±0,2 mm dış çapa sahiptir ve yukarıda listelenen 7,8 × 5,6 ölçülerindeki rakorlu kablo geçiş elemanlarıyla uyumludur. Kablo geçiş elemanları, rakorlu kablo geçiş elemanları, dolgu malzemesi, konnektörler ve ilgili sızdırmazlık donanımları ayrı olarak satılmaktadır.

Kablo düzeneğinin nihai derinlik kapasitesi ve su geçirmezlik performansı; seçilen penetratör veya konektöre, sızdırmazlık yöntemine, montaj kalitesine ve düzenekteki en düşük kapasiteli bileşene bağlıdır.

Derin deniz ekranlı veri ve güç kablosu ne için kullanılır?
Derin Deniz Ekranlı Veri ve Güç Kablosu; tek bir hibrit kablo üzerinden hem güç hem de veri iletimi gerektiren su altı ve deniz tabanı sistemlerinde kullanılır. Tipik uygulama alanları arasında ROV'ler, su altı robotları, deniz tabanı kameraları, sensörler, kontrol sistemleri ve özel denizcilik elektroniği yer alır.

4 iletkenli mor kablo ile 10 iletkenli yeşil kablo arasındaki fark nedir?
4 iletkenli mor kablo, 2 adet 22AWG güç iletkeni ve 1 adet 24AWG bükümlü çift veri iletkeni içerir; güç ve bir adet ekranlı veri çifti gerektiren kompakt sistemler için uygundur. 10 iletkenli yeşil kablo ise 2 adet 22AWG güç iletkeni ve 4 adet 24AWG bükümlü çift veri iletkeni barındırarak, çoklu veri çifti gerektiren sistemler için ek sinyal kapasitesi sağlar.

Neden standart bir su altı kablosu yerine ekranlı bir kablo kullanılır?
Ekranlı kablolar, sinyal kalitesinin ve elektriksel gürültünün azaltılmasının önemli olduğu durumlarda faydalıdır. Alüminyum folyo ekranlama, drenaj telleri ve bükümlü veri çiftleri, iletkenler arasındaki girişimi azaltmaya yardımcı olur ve su altı haberleşme ile kamera sistemlerinde daha temiz veri iletimini destekler.

Bu kablo CAN bus, RS485, Ethernet veya USB kamera sistemleri için kullanılabilir mi?
Evet, bu kablo; CAN bus, RS485, Ethernet tipi kablolama, USB bağlantılı ağ kameraları ve diğer düşük voltajlı sinyal sistemleri gibi veri iletişimi uygulamaları için tasarlanmıştır. Nihai iletişim performansı; kablo uzunluğu, protokol, sonlandırma, ekranlama bağlantısı, bağlı elektronik cihazlar ve sistem düzeyindeki testlere bağlıdır.

Kablo uzunluğu sinyal iletimini etkiler mi?
Evet. Kablo uzunluğu; sinyal kalitesini, voltaj düşüşünü, gürültüye duyarlılığı ve iletişim güvenilirliğini etkileyebilir. Kablo uzunluğu; ilgili veri protokolü, baud hızı, voltaj, bağlı ekipman ve çalışma ortamı dikkate alınarak seçilmeli ve test edilmelidir.

Kablo tek başına su geçirmez mi?
Kablo kılıfı su altı ve deniz tabanı kullanımı için tasarlanmıştır; ancak uygun şekilde yalıtılmadığı sürece kablo uçları su geçirmez değildir. Su altı kullanımından önce her iki kablo ucuna da su geçirmez yalıtım uygulanmalıdır.

Kablo uçları nasıl su geçirmez hale getirilebilir?
Su yalıtımı; gerekli derinlik derecesine, kullanım ömrüne, bağlantı şekline ve kablonun sökülebilir olması gerekip gerekmediğine bağlıdır. Yaygın yöntemler arasında uyumlu kablo geçiş elemanları, rakorlu kablo geçişleri, reçine dolgusu, vulkanize kablo sonlandırmaları veya su geçirmez konnektör düzenekleri yer alır.

Hangi Blu-Sub kablo penetratörleri uyumludur?
Her iki kablo çeşidi de; alüminyum veya paslanmaz çelikten üretilen Derin Deniz M10 Rakorlu Kablo Geçiş Elemanlarının (penetrator) 7,8 × 5,6 boyutlarıyla ve Sığ Su M10 Rakorlu Kablo Geçiş Elemanının 7,8 × 5,6 boyutuyla uyumludur. Ayrıca, dolgu malzemesi (potting) kullanılan kablo geçişleri için M10×1 Derin Deniz Kablo Geçiş Elemanı ile de kullanılabilirler. Bu bileşenler ayrı olarak satılmaktadır.

Bu kablo, Blu-Sub Derin Deniz Kablo Konnektörleri ile kullanılabilir mi?
Evet; hat içi (inline) konnektörler, M10 pano tipi (bulkhead) konnektörler ve sızdırmazlık tapaları dahil olmak üzere, Derin Deniz Kablo Konnektör Serisi'ndeki uyumlu bileşenlerle birlikte kullanılabilir. Seçim yapılmadan önce konnektör pin sayısı kontrol edilmelidir; zira 3 pinli ve 6 pinli konnektör versiyonları, 4 iletkenli veya 10 iletkenli kablodaki her bir iletkeni sonlandırmak için yeterli sayıda kontak sağlamayabilir.

Bu kablo, Subsea M10 Bağlantı Borusu ile kullanılabilir mi?
Evet; bu kablo, hat içi bağlantılar, modüler kablo montajları veya penetratör montajlı bileşenlerin yerinin değiştirilmesi amacıyla Subsea M10 Bağlantı Tüpü ile kullanılabilir. Uyumlu penetratörler, sızdırmazlık malzemeleri ve bağlantı donanımları ayrı satılır.

Çalışma sıcaklığı aralığı nedir?
Uzun süreli çalışma sıcaklığı aralığı -20°C ila 80°C'dir. Depolama sıcaklığı aralığı -20°C ila 50°C'dir.

Kablo kılıfı hasar görmüş olsa bile su altında kullanılabilir mi?
Hayır. Hasarlı bir kablo kılıfı su yalıtımını etkileyebilir; kısa devre, açık devre, korozyon veya sinyal sorunlarına yol açabilir. Uygun şekilde incelenip onarılmadığı ve kullanım amacı doğrultusunda yeniden onaylanmadığı sürece, hasarlı kabloları su altı uygulamalarında kullanmayın.

Kablo nasıl soyulmalıdır?
Kablo soyma işlemi; yan keski veya keskin bir bıçak gibi uygun el aletleriyle ya da seri işlemeye yönelik uygun soyma ekipmanlarıyla gerçekleştirilebilir. Yalıtıma, ekranlamaya, drenaj teline veya iletkenlere zarar vermemeye özen gösterilmelidir. İç kısımdaki Kevlar çekme mukavemet katmanının ayrıca kesilmesi gerekebilir.

Minimum sipariş miktarı nedir?
Kablo, 1 metrelik artışlarla satılmaktadır. Miktarlar 1 metrelik birimler halinde girilir.
