説明
Blu-Sub UNFシーリングプラグ（ブランク）は、水中機器の未使用UNFねじ付きポートを閉じるために設計された高密閉性能のシーリングソリューションです。これらのプラグは、モジュラー構造の準備や、SubconnスタイルなどのUNF形式コネクタを使用した将来のアップグレード用にポートを確保する際に特に便利です。各ユニットには、プラグ、Oリング、ステンレススチール製ワッシャー、およびナットが付属しており、最大1,000 m（3,280 ft）の深度に対応する耐圧・防水シールを確保します。

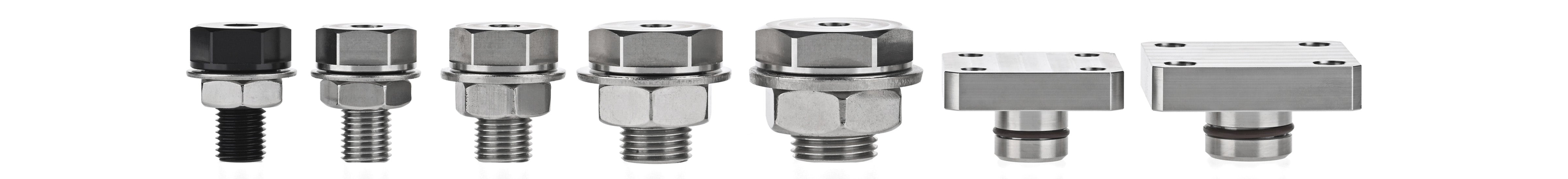

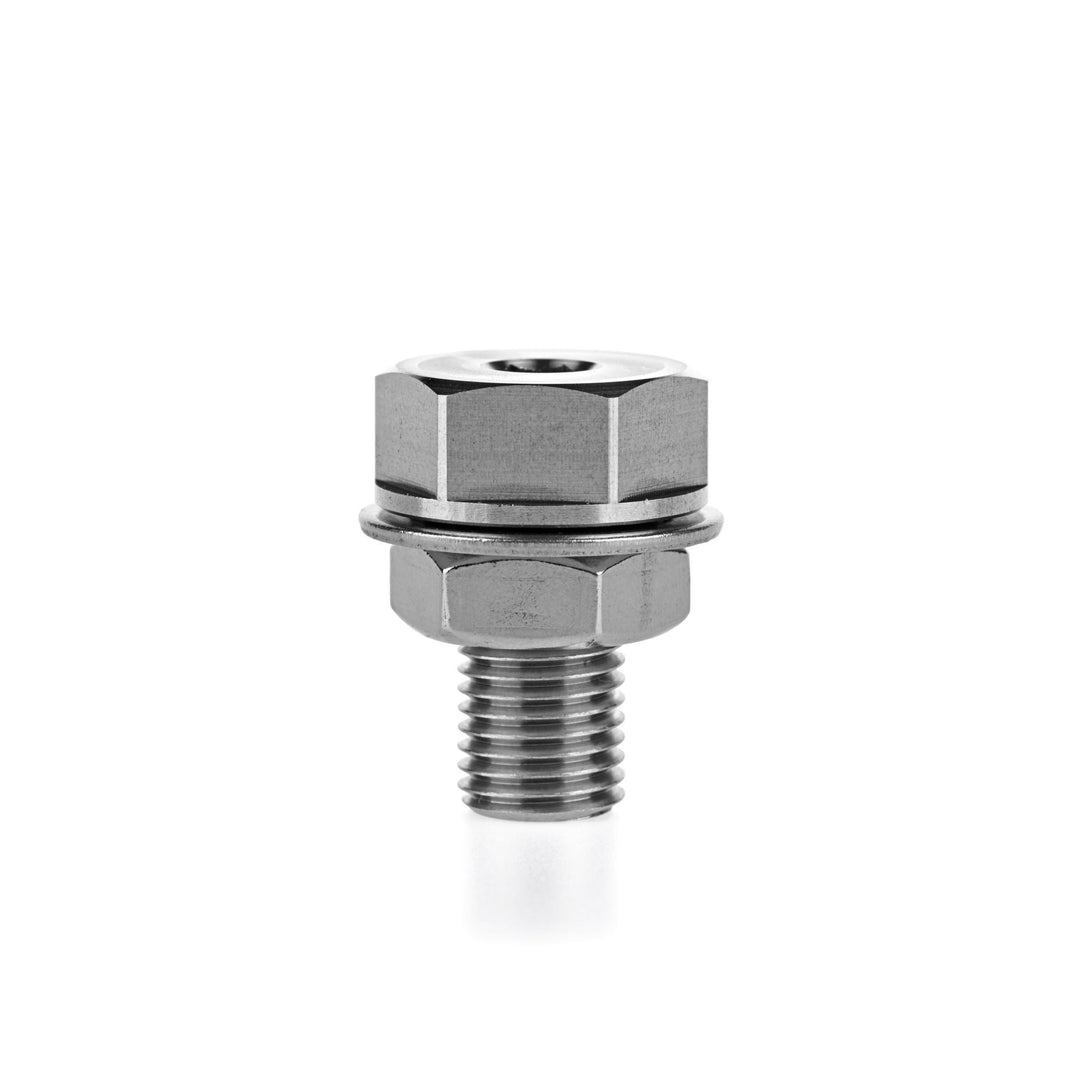

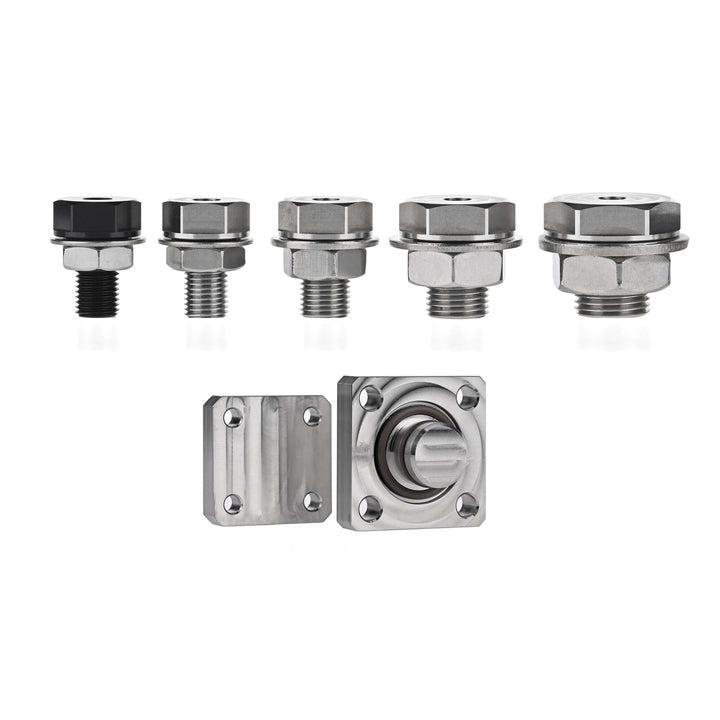

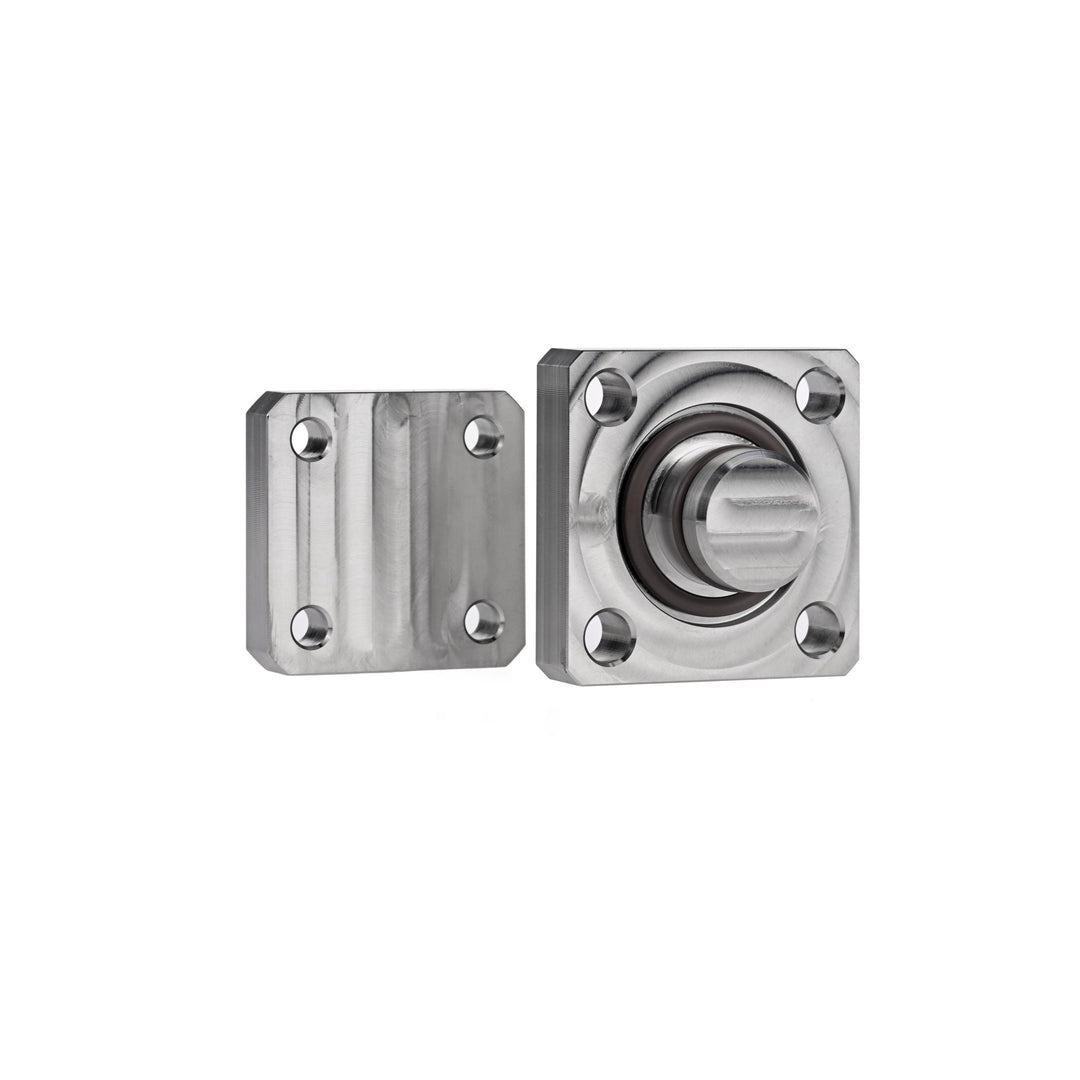

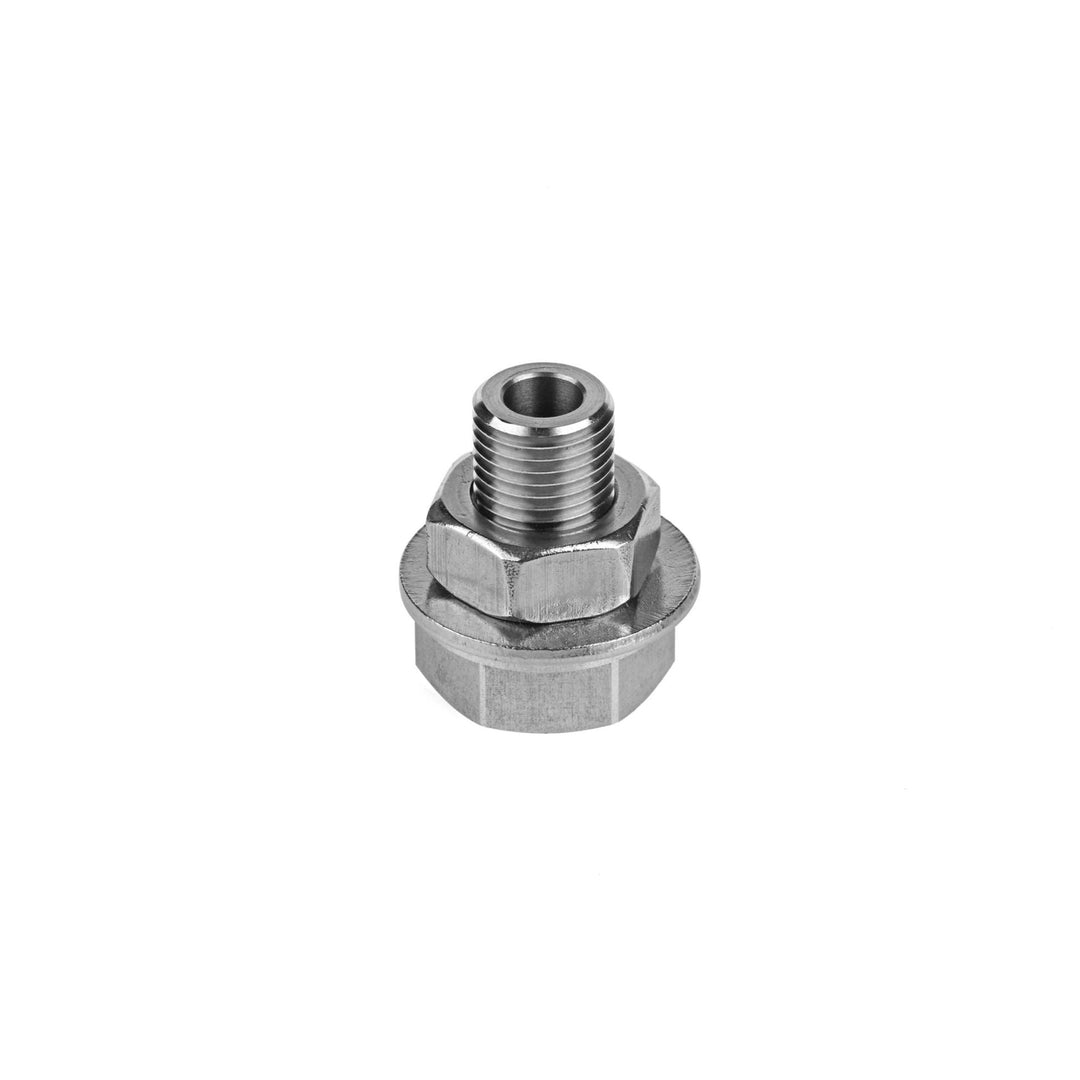

UNFプラグには、標準の六角ヘッド（内側レンチソケット付き）タイプとスクエアタイプの2つの機械的スタイルがあります。どちらのバージョンも、水中環境での確実な取り付けと長期的な性能を実現するよう設計されています。標準仕様のブラウンフッ素ゴム製Oリングは、幅広い温度範囲で優れた耐久性を発揮し、条件に応じて最大3年または500回の取り付け／取り外しサイクルに対応します。
ねじサイズは7/16-20、1/2-20、5/8-18、および3/4-16 UNFで、水中コネクタパネルやバルクヘッドで一般的に使用されるポートサイズをカバーします。アルミニウム製バージョンは、耐食性および他のBlu-Subコンポーネントとの外観一致を目的として黒色アルマイト処理されています。ステンレススチール製バージョンは自然な仕上げを保持しています。
これらのUNFシーリングプラグは、M6、M8、M10、M14、およびM16のねじサイズで提供されるメートルシーリングプラグ（ブランク）と機能的に同等です。メートル仕様はBlu-Sub標準のエンドキャップおよびチューブに適合し、UNF仕様は統一細目ねじ（Unified National Fine）を使用するサードパーティ製パネルやデバイスとの互換性を目的としています。
両方のプラグタイプは、未使用のペネトレーターポートを防水密閉し、内部電子機器を保護し、配線を簡素化し、スケーラブルなシステム設計をサポートします。これは、ROV、水中センサーモジュール、またはテストプラットフォームなど、すべてのコネクタをまだ使用しない構成での構築時に特に有用です。未使用ポートの密閉を維持することは、筐体の圧力バランスと長期的な信頼性を確保するうえで不可欠です。
すべてのプラグには高品質のシーリングハードウェアが付属しており、標準的な取り付けツールと互換性があります。注: 急速な潜水や減圧の際に、未使用プラグの背後に小さな内部空気隙や圧力差が生じる場合がありますが、通常の動作条件下でのシーリング性能には影響しません。
その他の製品：メートルシーリングプラグ（ブランク）
別売
標準ねじサイズ（M6、M8、M10、M14、M16）に対応するメートルシーリングプラグ（ブランク）もご利用いただけます。これらのメートルプラグは同等の防水性能を備えており、メートルポートを備えたBlu-Sub製エンドキャップおよびエンクロージャチューブに適合するよう設計されています。
配送リスト

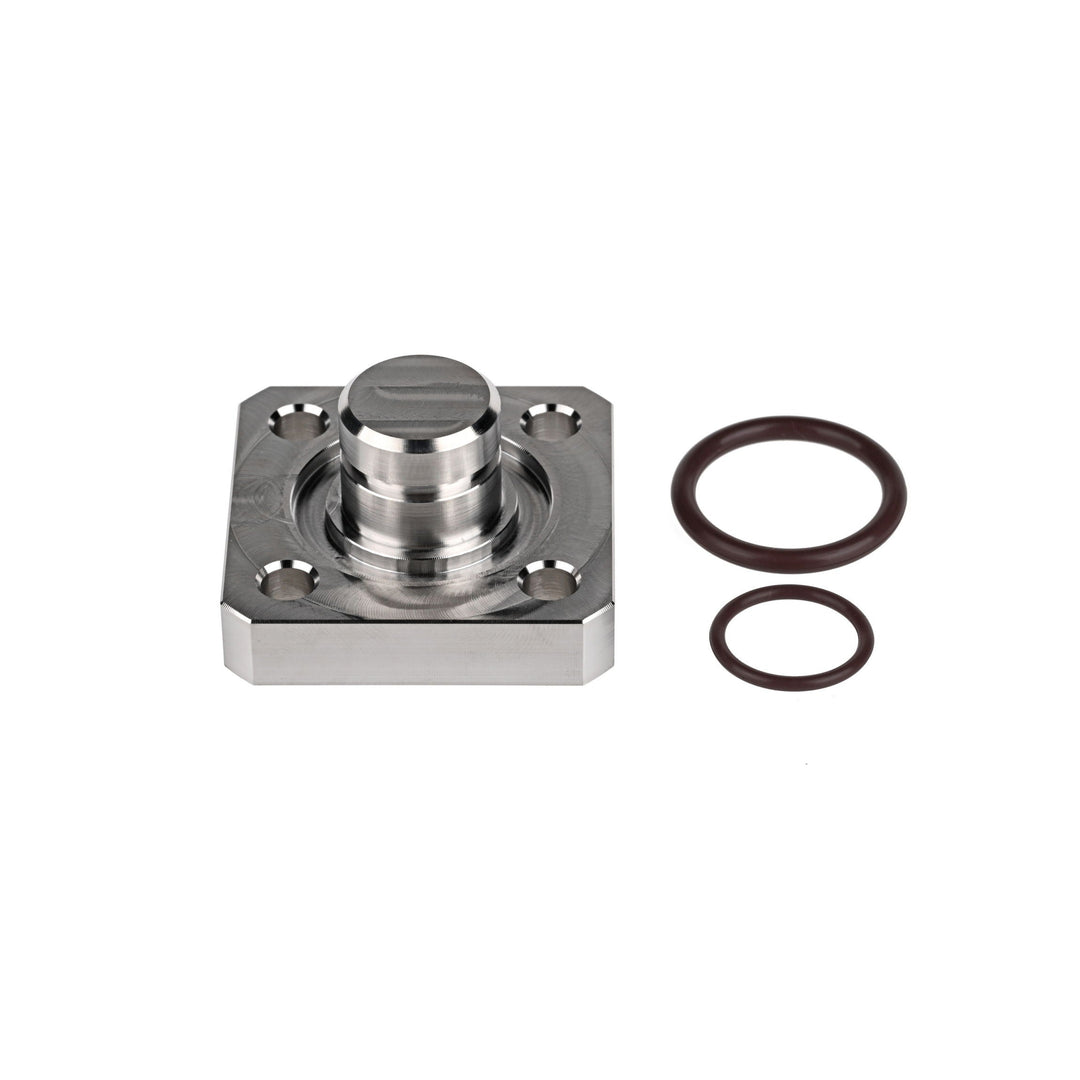

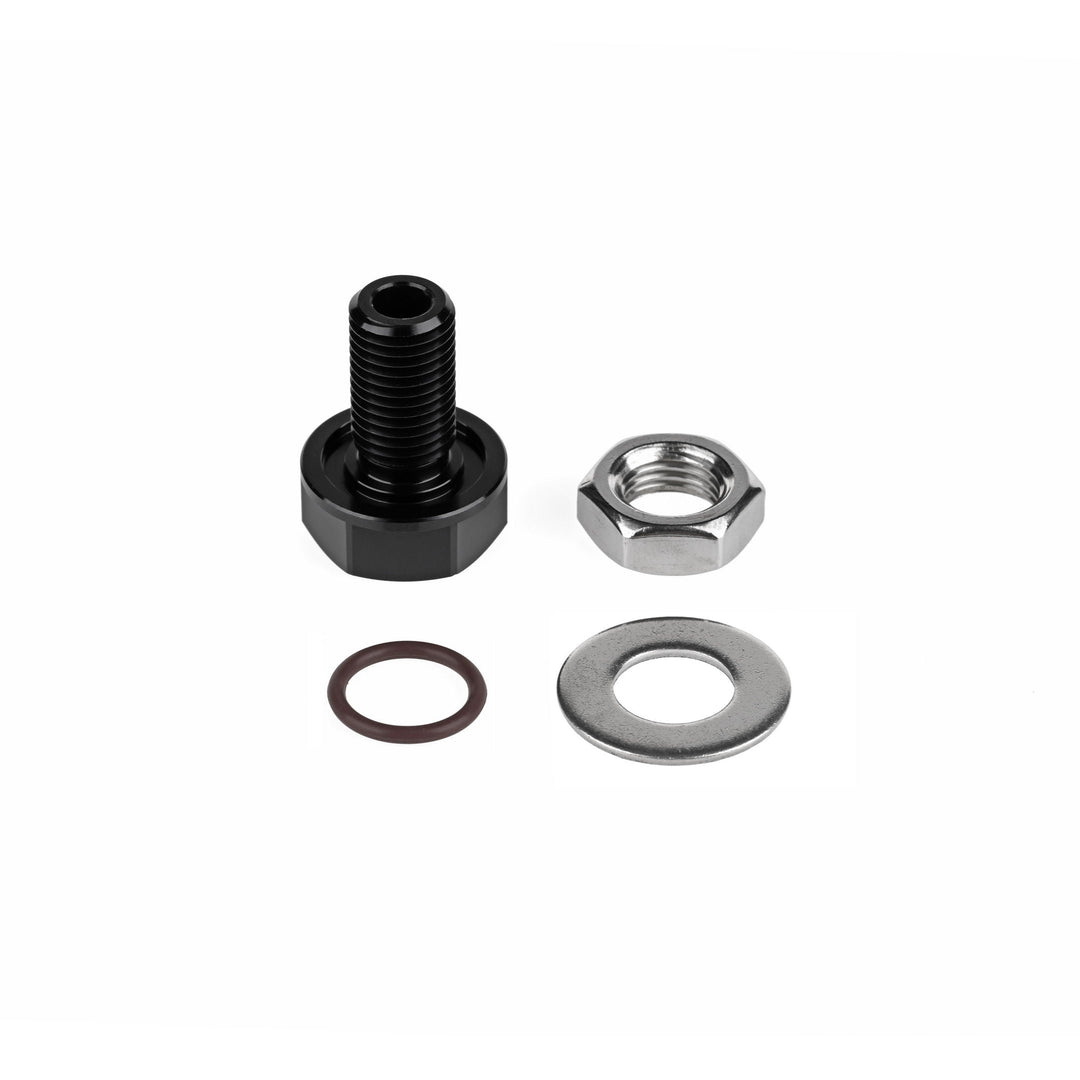

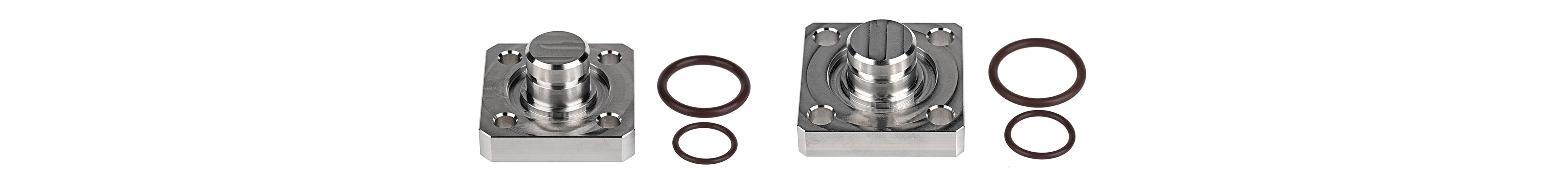

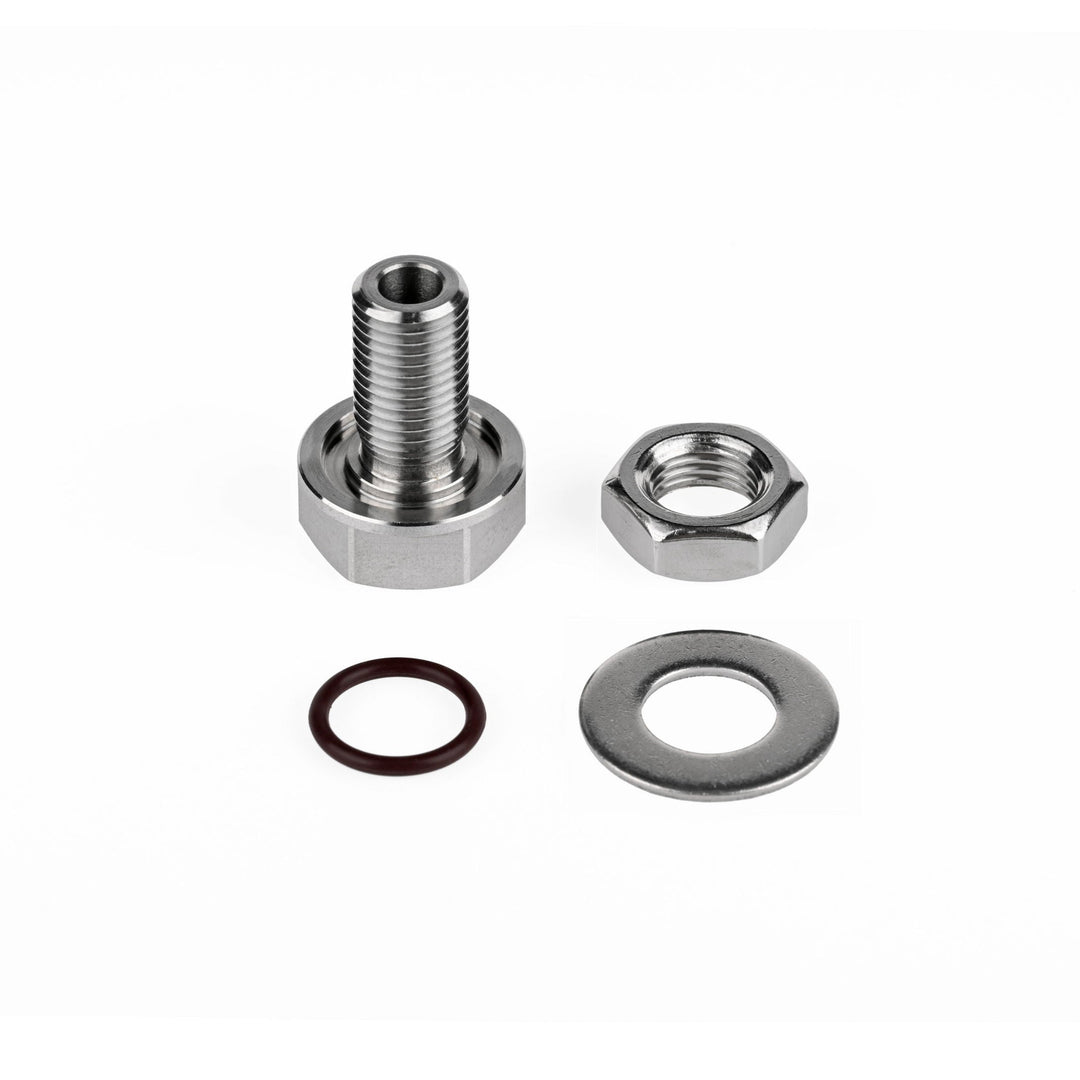

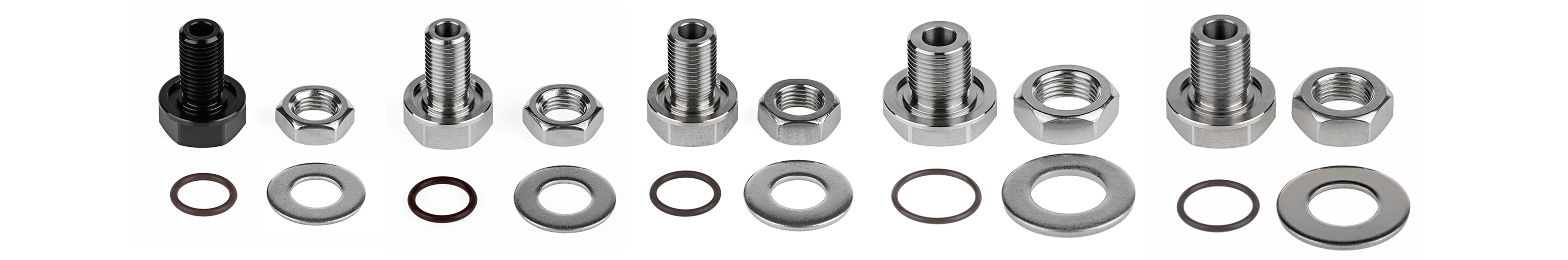

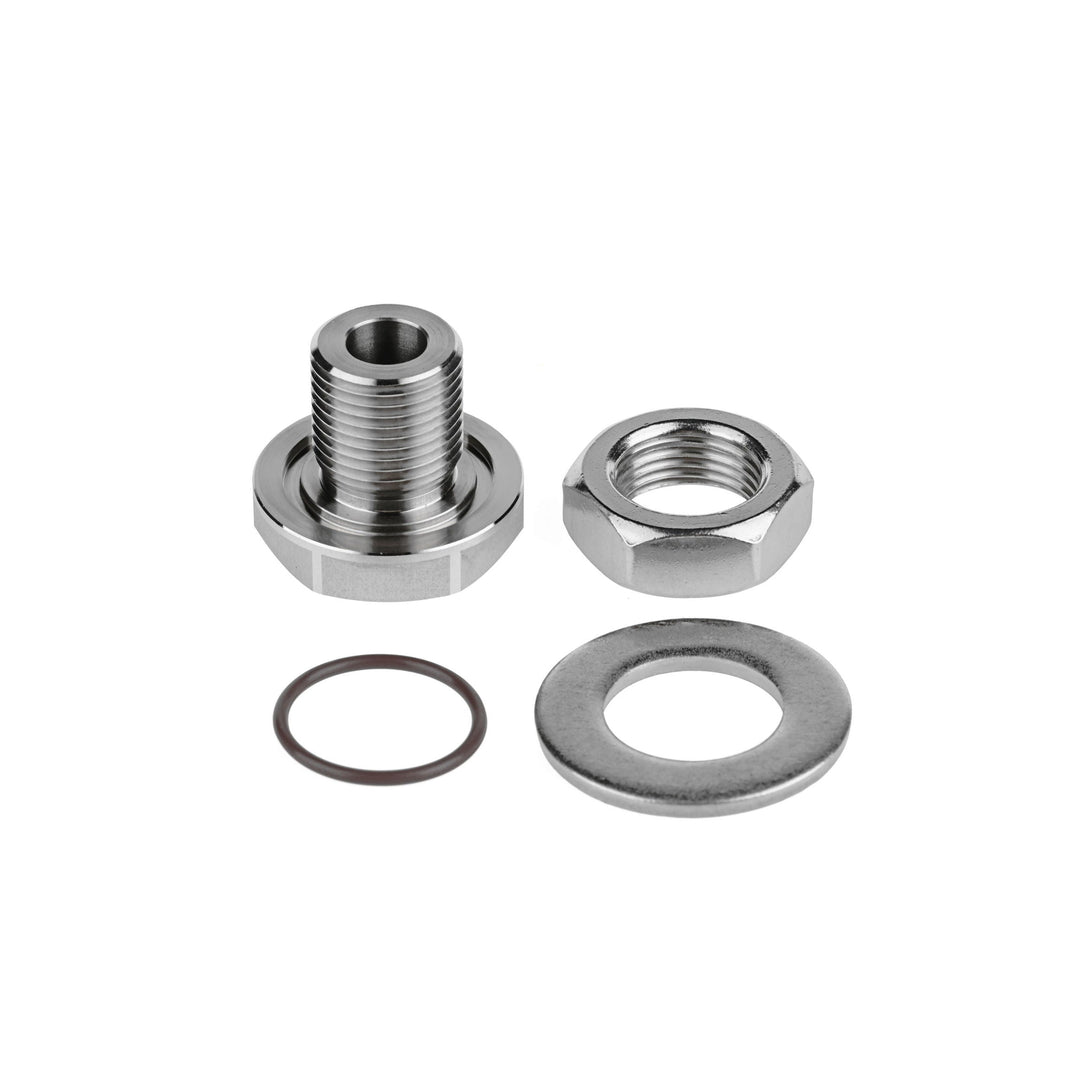

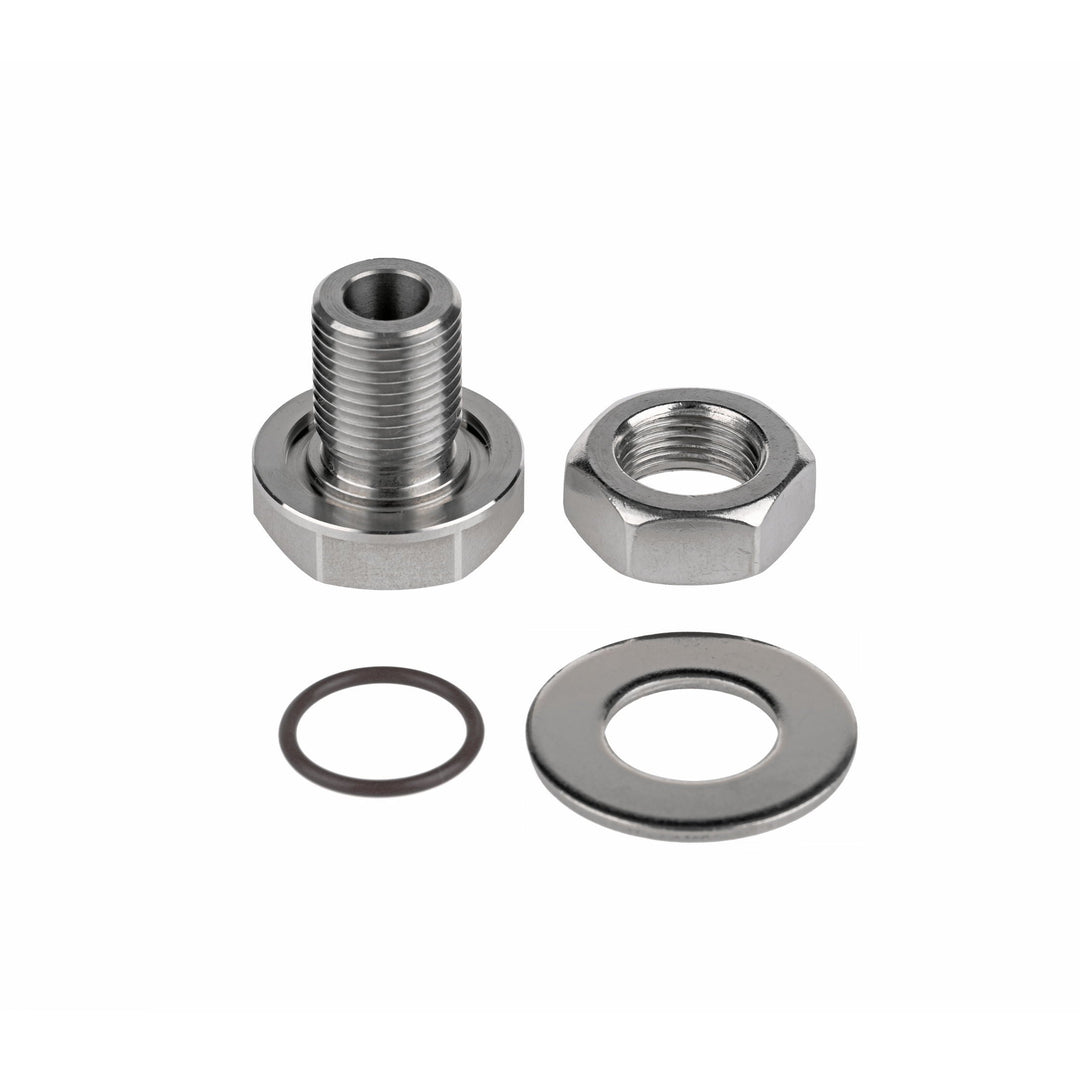

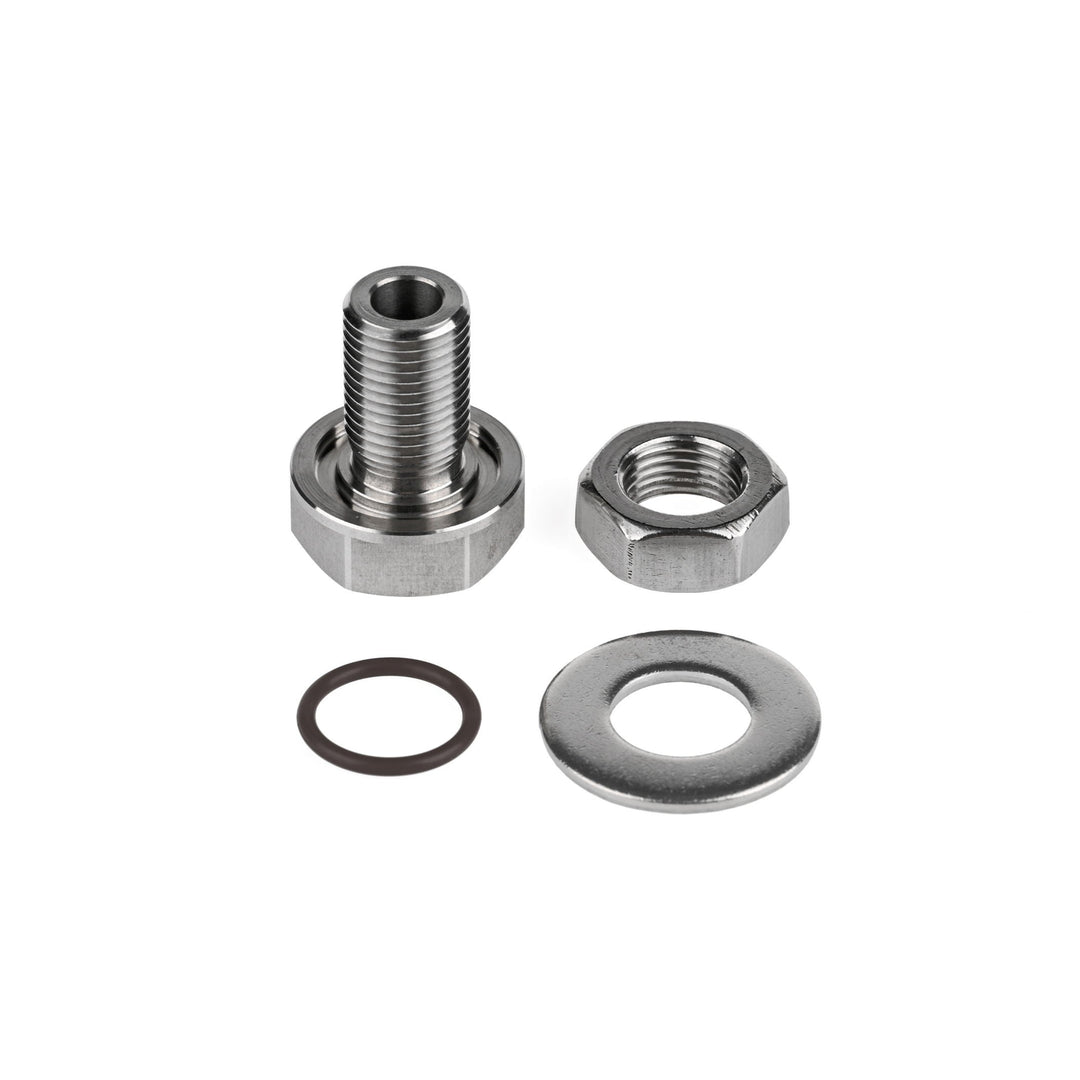

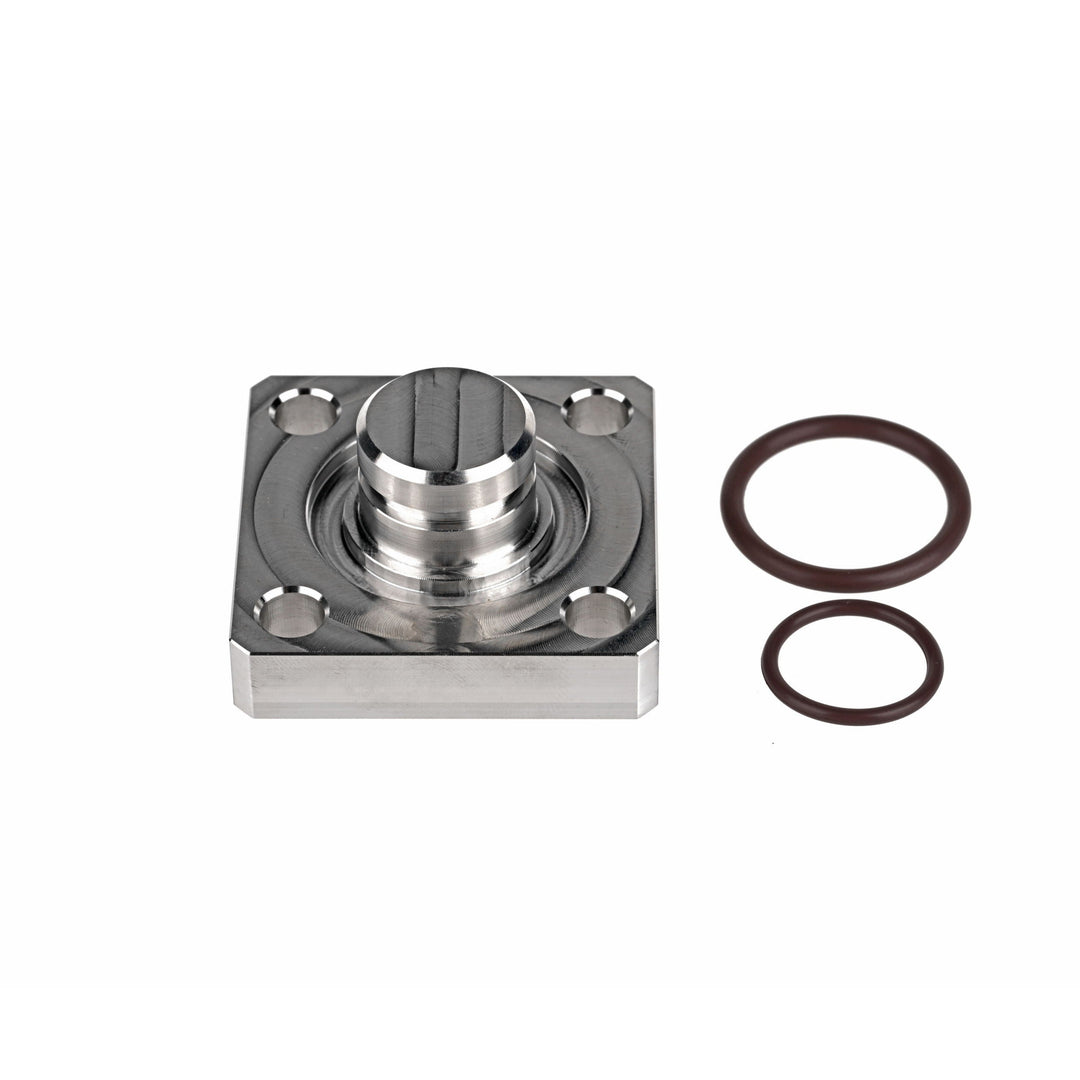

UNFブランクプラグ 1 x プラグ 1 x Oリング 1 x UNFステンレススチールナット 1 x UNFステンレススチールワッシャー スクエアタイプUNFプラグ 1 x スクエアプラグ 2 x Oリング
技術仕様
| 品目 | UNFシーリングプラグ（ブランク） |
| 材質 |
316ステンレススチール （7/16-20プラグは6061アルミニウムも選択可） |
| 外観 |
ステンレススチール：素地色 （7/16-20アルミニウム：黒色アルマイト処理） |
| Oリング寸法 |
7/16-20プラグ（ステンレスまたはアルミ）：Ø12.42 × 1.78 1/2-20プラグ：Ø14 × 1.78 5/8-18プラグ：Ø17.2 × 1.78 3/4-16プラグ：Ø21.95 × 1.78 スクエアFCR1500プラグ：Ø19 × 2.5 + Ø13 × 1.5 スクエアFCR2000プラグ：Ø22.22 × 2.62 + Ø15.6 × 1.78 |
| Oリング材質 | FKM75（ブラウン・フッ素ゴム） |
| 最大耐圧深度 | 1,000 m / 3,280 ft |
| 設計寿命 | 最長3年または500サイクル |
| 温度定格（空気） | –25 ~ 60 °C / –13 ~ 140 °F |
| 温度定格（水中） | –4 ~ 40 °C / 32 ~ 104 °F |
| 内六角ソケット | ボルトタイプ用：6 mm（対辺）。スクエアタイプには適用不可。 |
注意： 上面の六角ソケットは、仮締めや取り外しなどの迅速な操作のみを目的としています。高トルクの付与には適しません。適正な締付トルクを得るには、バルクヘッドの平面部に適切なレンチをかけて締め付けてください。
寸法（図面A参照）
| サイズ | 7/16-20プラグ | 1/2-20プラグ | 5/8-18プラグ | 3/4-16プラグ | スクエアFCR1500プラグ | スクエアFCR2000プラグ |
| ねじサイズ／軸径（A） | 7/16-20UNF-2A | 1/2-20UNF-2A | 5/8-18UNF-2A | 3/4-16UNF-2A | 15.9（–0.016 / –0.034） | 18.8（–0.02 / –0.041） |
| 対辺寸法（B） | ¾″（19.05） | 13⁄16″（20.64） | 1″（25.4） | 1-3⁄16″（30.16） | – | – |
| エンドキャップからの組立高さ（C） | 9 | 9 | 9 | 9 | 8.2 | 9.5 |
| ねじ長／軸長（D） | 20 | 20 | 20 | 20 | 12.7 | 12.7 |
| 外径／幅（E） | 21.6 | 23.4 | 28.8 | 34 | 38.1 | 44.4 |
| レンチソケット高さ（F） | 7.5 | 7.5 | 7.5 | 7.5 | – | – |
| 取付位置（G） | – | – | – | – | 35.92 | 44.9 |
寸法（図面B参照）
| サイズ | 7/16-20プラグ | 1/2-20プラグ | 5/8-18プラグ | 3/4-16プラグ | スクエアFCR1500プラグ | スクエアFCR2000プラグ |
| 穴径（A, d） | Ø0.445″（11.3 ± 0.1） | Ø0.504″（12.8 ± 0.1） | Ø0.629″（16 ± 0.1） | Ø0.807″（20.5 ± 0.1） | Ø15.9（+0.027 / 0） | Ø18.8（+0.033 / 0） |
| ハッチカバー厚（B） | – | – | – | – | 13 | 13 |
| 表面領域（D） | 25 | 25 | 30 | 40 | 50 | 60 |
寸法（図面C参照）
| サイズ | 7/16-20プラグ | 1/2-20プラグ | 5/8-18プラグ | 3/4-16プラグ |
| ナット高さ（A） | 6.5 | 8 | 9.5 | 10.5 |
| ナット最大外径（B） | 20 | 21.5 | 27 | 32 |
| ナット対辺（C） | 11/16″ | 3/4″ | 15/16″ | 1-1/8″ |
| ワッシャ外径（D） | 23.6 | 27 | 33.5 | 38 |
| ワッシャ内径（E） | 12 | 13.5 | 17 | 21 |
| ワッシャ厚さ（F） | 1.4 | 2 | 2 | 3 |
寸法図A
寸法図B
寸法図C
UNFブランクプラグは何回も再利用できますか？
はい、このプラグはおよそ3年間の使用期間で最大500回の取り付け／取り外しサイクルに対応するよう設計されています。再利用の前には必ずOリングを点検し、確実な密閉が保たれていることを確認してください。
このプラグはSubconnまたは他のUNFポートと互換性がありますか？
はい、英国規格のUNFねじを使用するSubconnブランクプラグポートと互換性があります。
プラグの取り付けや取り外しにはどの工具を使用すればよいですか？
初期の締め付けや取り外しには、内部ソケットに六角レンチを使用してください。最終的な締め付けには、六角ベースの平面部分に適切なレンチをかけてトルクを加えてください。
Oリング接触面に傷があると水漏れしますか？
はい、Oリング座面に傷や損傷があると防水性が損なわれる可能性があります。必ず接触面を点検し、損傷したプラグまたはOリングは交換してください。
スクエアタイプのプラグはボルトタイプのプラグと互換性がありますか？
いいえ、スクエアタイプとボルトタイプのプラグは寸法が異なるため、互換性がありません。筐体設計に適した正しいプラグタイプを選択してください。
このプラグは水上でも使用できますか？それとも水中専用ですか？
このプラグは空気中および水中の両方で使用可能で、空気中では-25°Cから60°C、水中では-4°Cから40°Cの温度範囲に対応しています。適切なシールが維持されている限り、どちらの環境でも使用できます。
