BS-SSC-PFEDC-ALU-A2A1

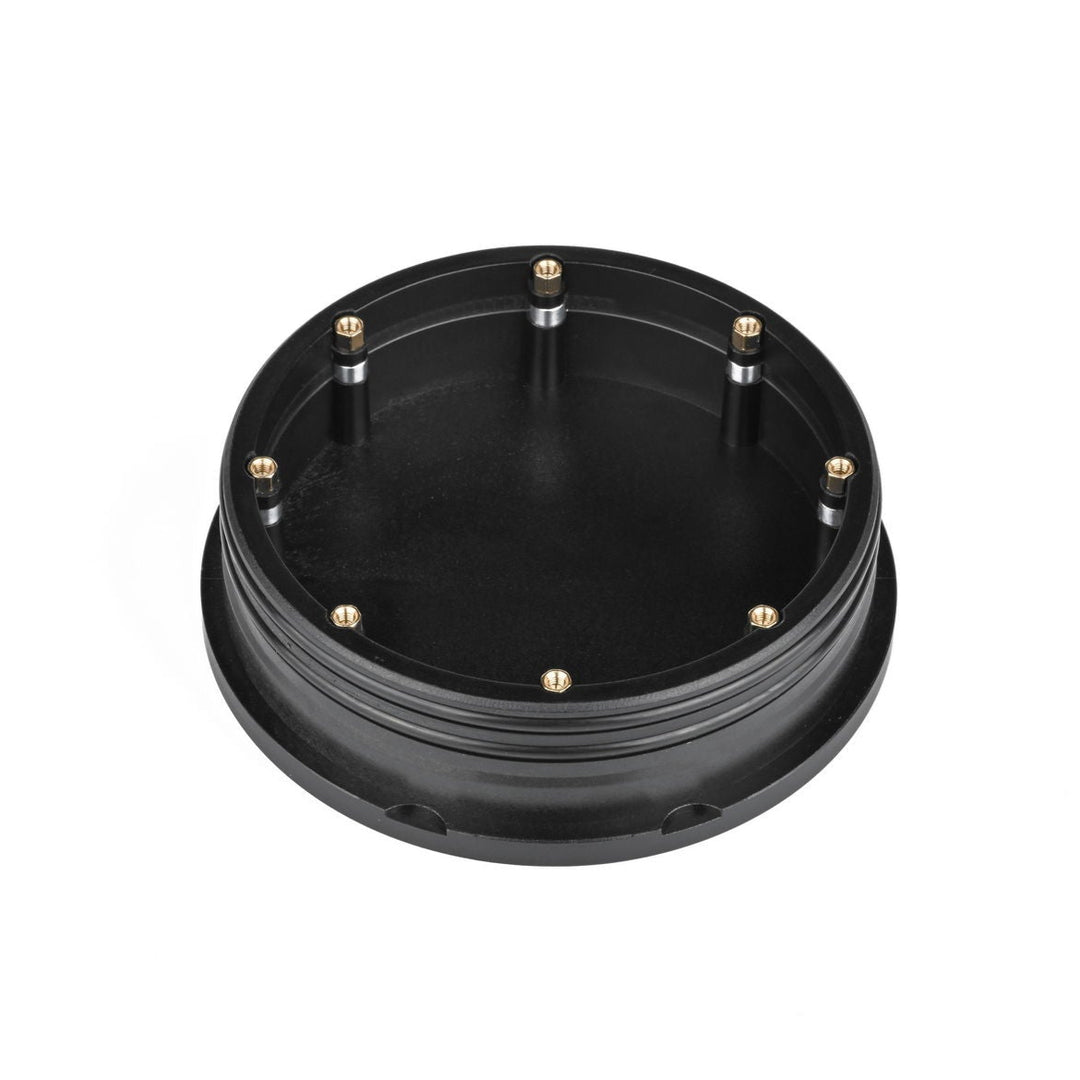

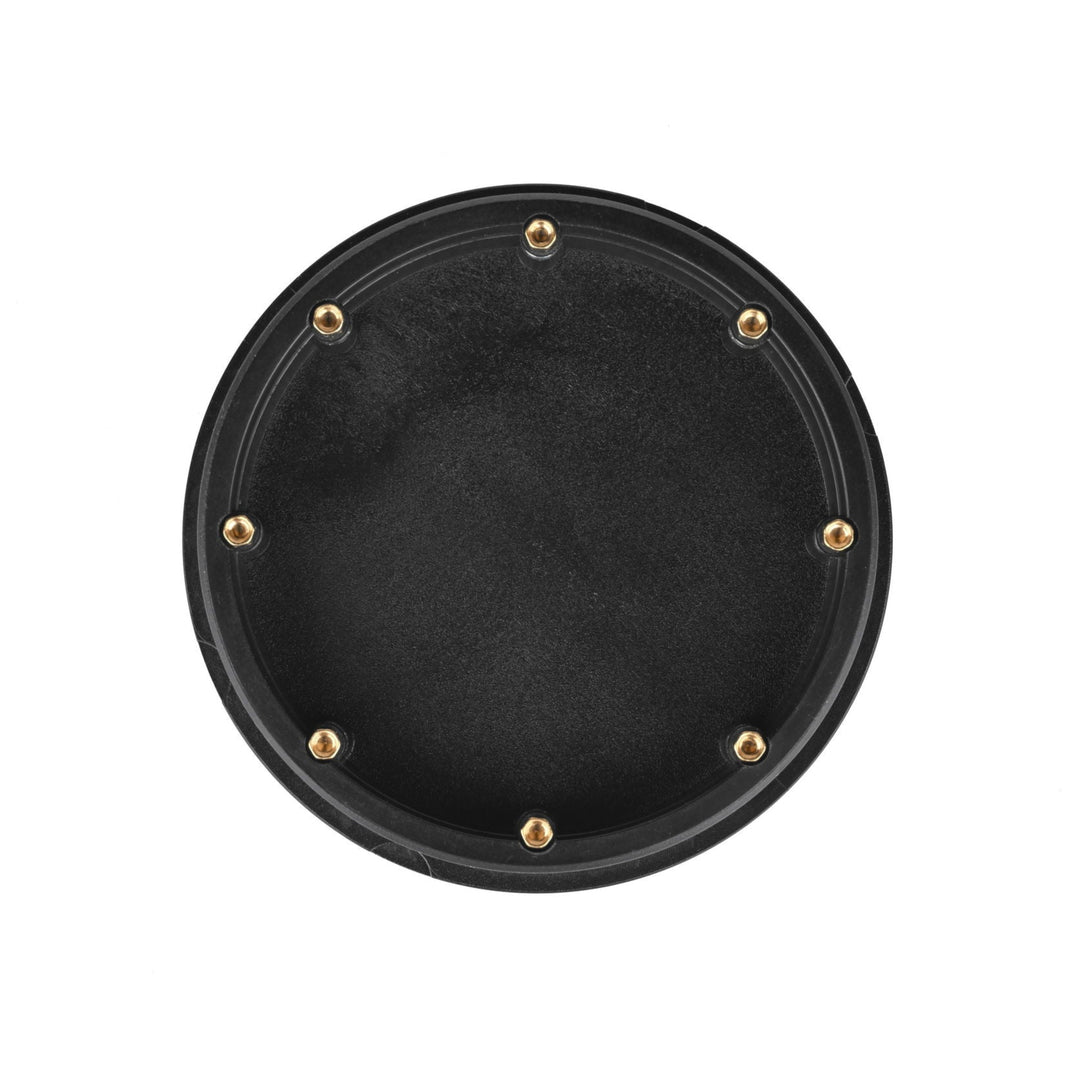

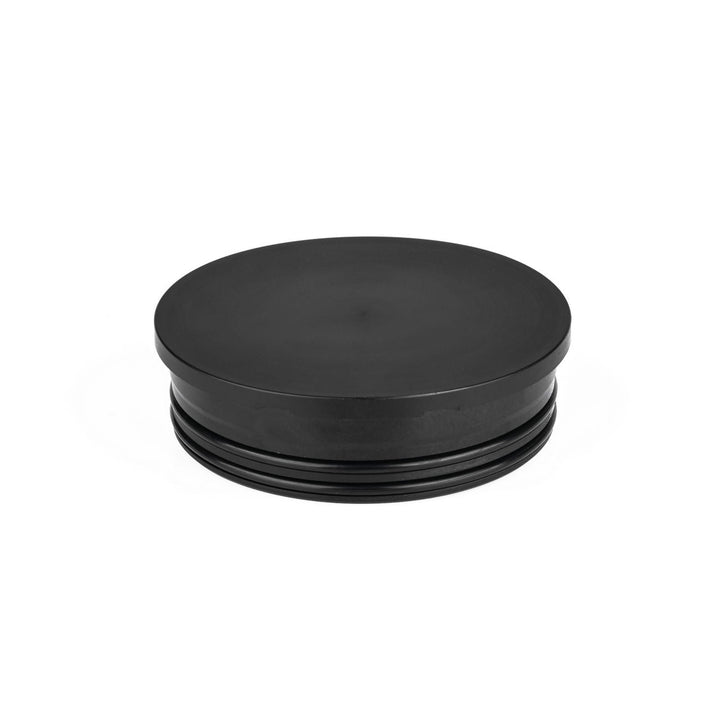

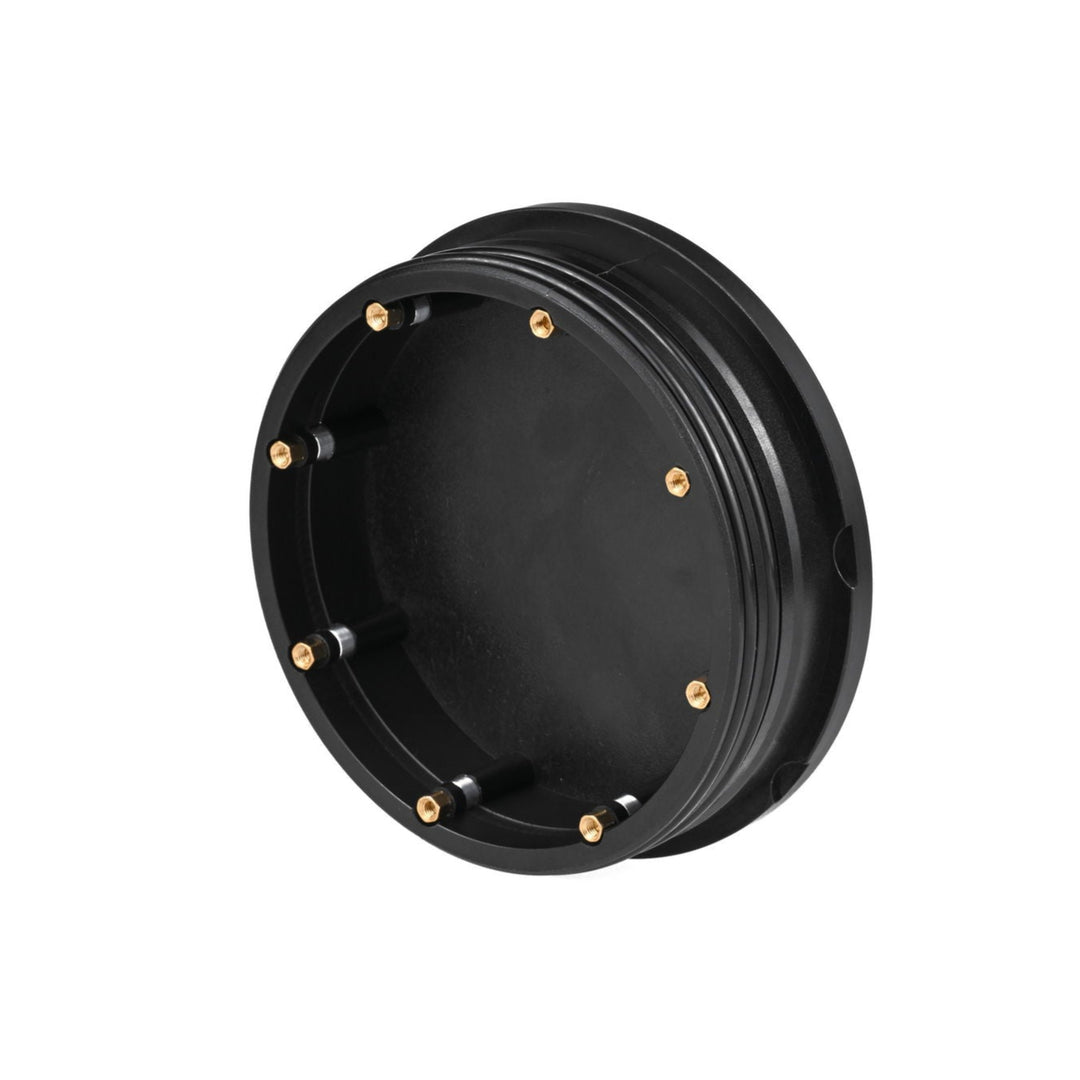

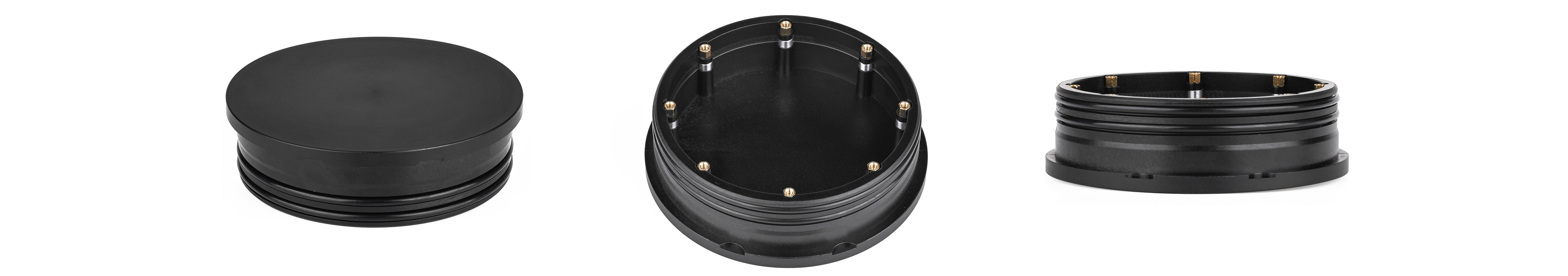

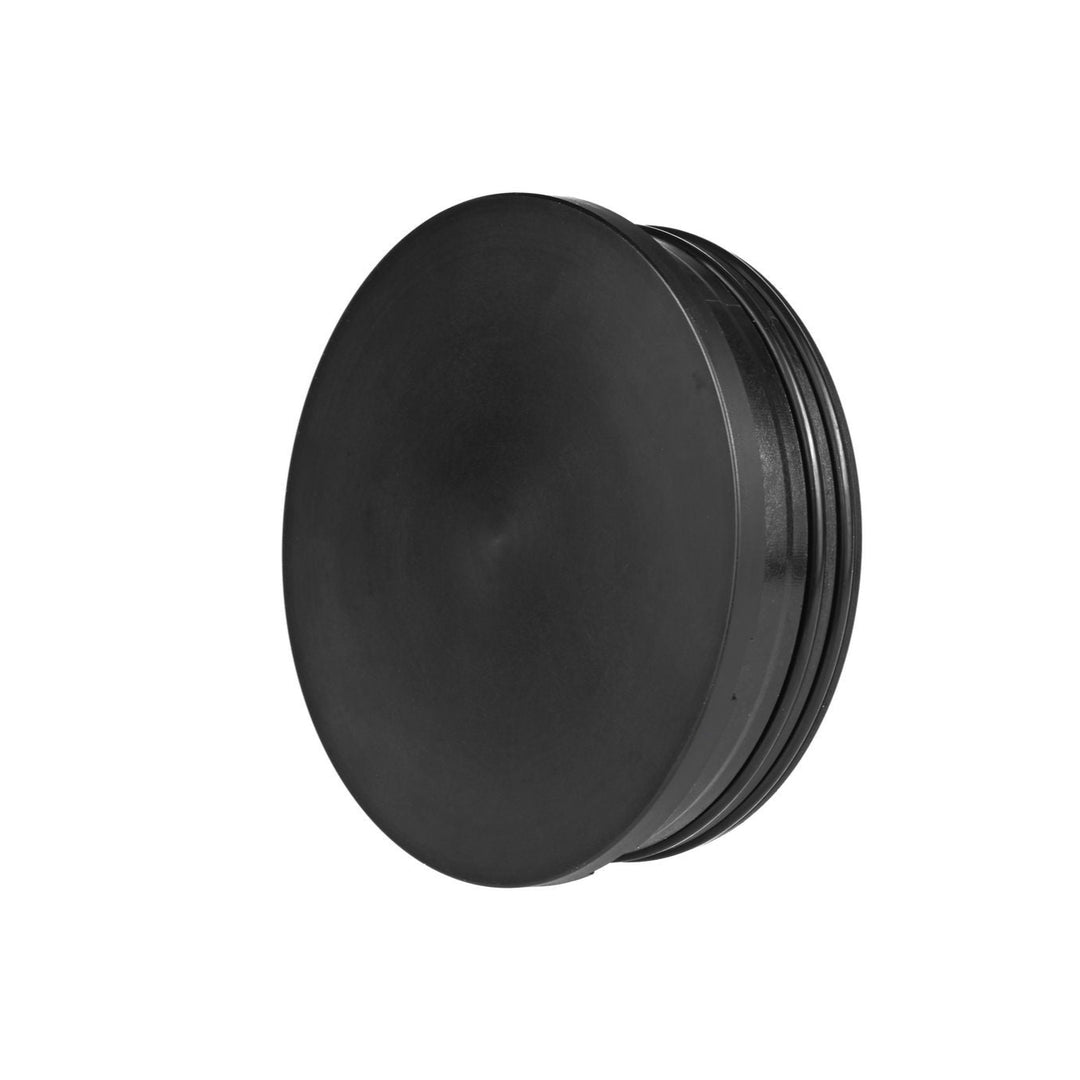

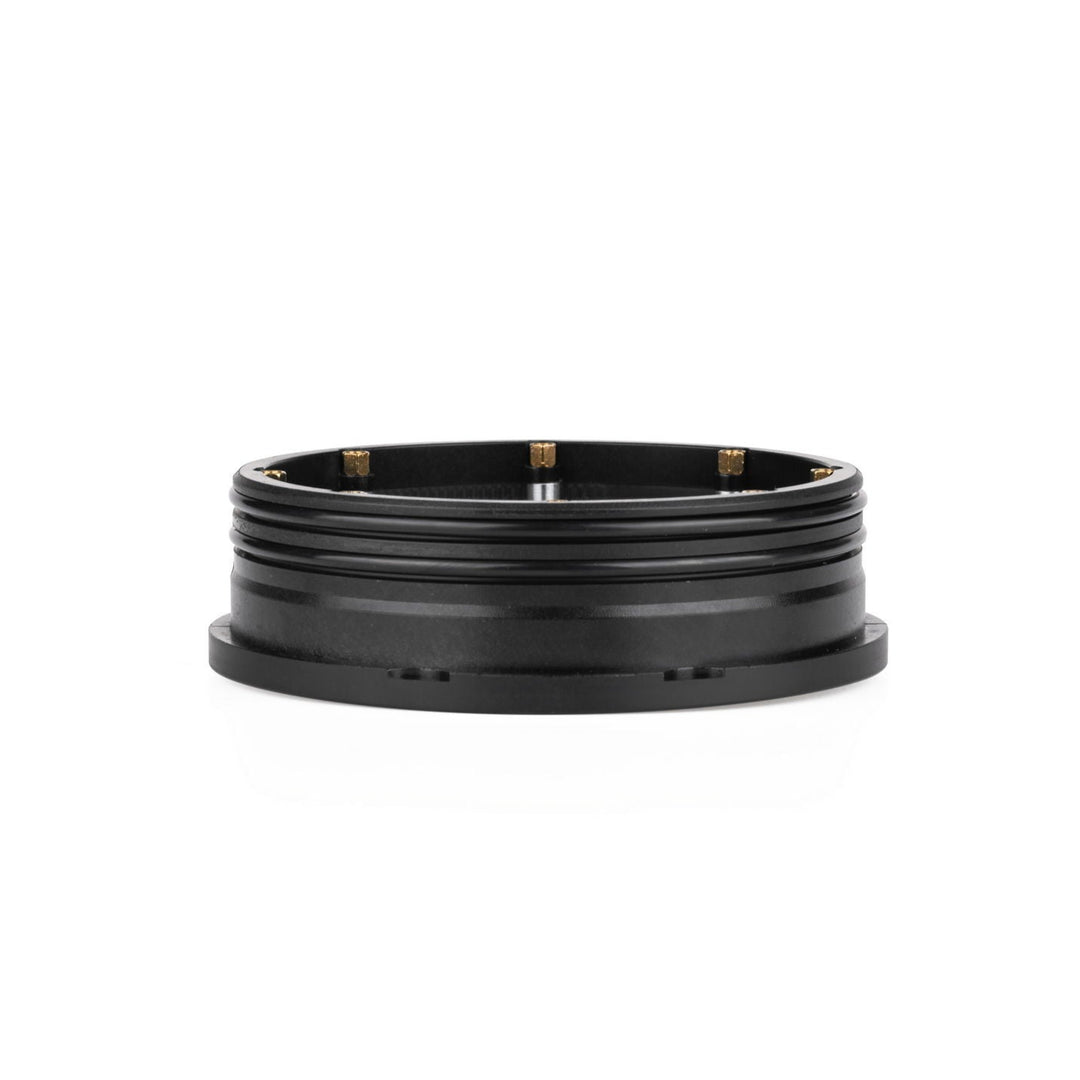

この軽量ポリマーフランジは、Blu-Sub の水中エンクロージャー向けにコスト効率の高いシーリングソリューションを提供します。黒色ガラス繊維強化ナイロンを射出成形しており、防水性能を高めるための一体型 O リング溝を備え、浅水から中深度の水中用途に適しています。
アクリル製水中エンクロージャーチューブ と接続するよう設計されており、軽量性、耐食性、加工の容易さを重視するプロジェクトに最適です。さらに、アルミ製水中エンクロージャーチューブ とも互換性があり、ハイブリッドシステム構成にも対応します。
当社の 水中エンクロージャービルダー を使用して、完璧な互換性、リアルタイムの価格表示、ワンクリック注文で完全な水中システムを設計できます。
| 材質 | ナイロン + ガラス繊維 |
|---|---|
| 重量 | 161 g |
| 色 | ブラック |
| 耐深度 | 30 m / 98 ft |
| 寸法 | 外径: 115 mm · 高さ: 33.5 mm · 端面厚さ: 8 mm |
このポリマーフランジは、一体成形されたエンドキャップ兼フランジ構造で、密閉圧力試験（穴なし・真空排気なし）に基づき耐深度 30 m の性能を有します。安全係数が組み込まれており、浅水から中深度での水中使用において信頼性の高い性能を発揮します。
付属の開口部ステッカーは、ケーブルペネトレーター、ベント、またはその他のデバイスを追加する際のドリル用テンプレートとして使用できます。エンクロージャーの両端に開口部がない場合、内部の空気圧によりフランジの挿入が難しくなることがあります。組み立てを容易にし、圧力を適切に均等化するために、通気ポートなど少なくとも 1 つの開口部を設けることを推奨します。
フランジ本体には、対応チューブの内壁に対して防水シールを維持するための 2 重ラジアル O リング溝が設けられています。ピストン段部の小さなノッチは、工具を使用してシールを優しく解除し、フランジやエンクロージャーチューブを損傷させずに取り外すための補助として設計されています。
取付けおよびメンテナンスのヒント： アルミまたはアクリルチューブに取り付ける際は、挿入前にすべての O リングに O リング潤滑剤 – MOLYKOTE® 111 コンパウンド のような高品質な化合物を十分に塗布することが重要です。適切な潤滑は、O リングやエンドキャップ、チューブ本体の損傷を防ぎ、漏れのリスクを大幅に低減します。O リングが乾燥している状態や潤滑が不十分な状態でエンドキャップを無理に押し込まないでください。 変形や O リングの破損、シーリング面の損傷につながるおそれがあります。
シーリング性能を維持するために、接着剤やねじ固定剤（スレッドロッカー）の使用は避けてください。これらの化学物質はフランジ材質を劣化させる可能性があります。O リングのシール面に傷が付いた場合、または不適切な穴あけによって損傷した場合は、フランジを交換してください。穴あけは、特に 10 mm 以上の穴の場合、垂直ガイドまたはボール盤を使用し、低速で慎重に行って内部の欠けを防止してください。不適切な穴あけや物理的損傷は保証対象外です。
水中エンクロージャーアルミチューブ は、ポリマーフランジ – 115 mm と完全に互換性があります。このフランジはフランジとエンドキャップを一体化した設計で、追加のハードウェアを使用せずに直接取り付けが可能です。
水中エンクロージャーアルミチューブ は深海での性能を想定して設計されていますが、ポリマーフランジとの組み合わせは、軽量化・組立ての容易さ・耐食性を重視する浅水から中深度での用途に最適です。
この構成は密閉試験条件下で 30 m / 98 ft の耐深度が確認されており、浅水域での海洋設置、試作、コスト重視の水中システムに最適です。
水中エンクロージャーアクリルチューブ は、ポリマーフランジ – 115 mm と完全に互換性があります。このフランジはフランジとエンドキャップを一体化した構造で、直接シールが可能なため、別途フランジを用意する必要はありません。
黒色ガラス繊維強化ナイロンで成形されており、浅水から中深度での使用において優れた防水性能と耐久性を発揮します。耐食性が高く、コストを重視する水中プロジェクトに最適です。
この構成は密閉試験条件下で 30 m / 98 ft の耐深度が確認されています。中程度の深度を超えないエンクロージャーに推奨され、特に加工や取付けの容易さを重視する用途に適しています。
エンクロージャーチューブ用電子トレーセット
Blu-Sub エンクロージャー内部で電子機器、バッテリー、PCB アセンブリを安全かつ整然と固定するための構造化されたプラットフォームを提供します。85 mm、115 mm、165 mm のチューブに対応して設計されており、ベースマウント、棚サポート、および必要なハードウェアがすべて含まれています。ポリマーフランジ＆エンドキャップ と併用する場合、ベースマウントはネジを使用してポリマーフランジに直接固定され、内部コンポーネントを安定かつ正確に支持します。アクリルチューブおよびアルミチューブの両方に対応しており、水中電子機器の効率的な内部レイアウトを実現します。
1 x ポリマーフランジ／エンドキャップ 1 x 開口部ステッカー 2 x ラジアル O リング

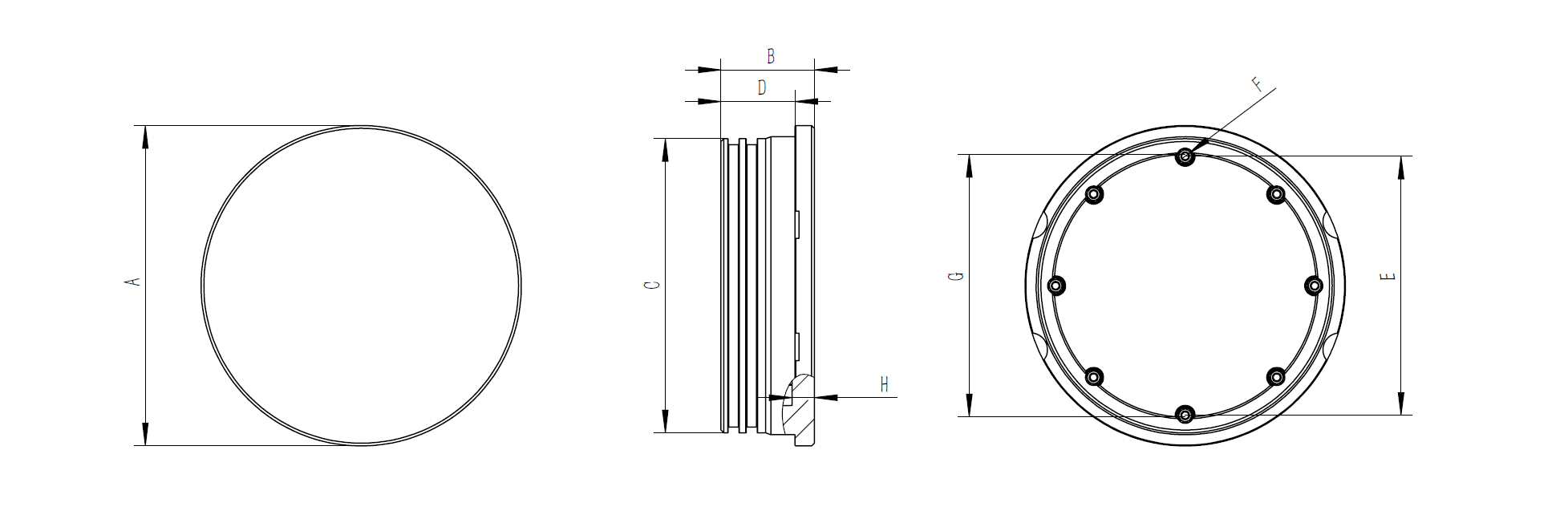

| 仕様 | 115 mm ポリマーフランジ |
|---|---|
| 材質 | ナイロン + ガラス繊維 |
| 耐圧深度 | 30 メートル（テスト済み、穴なし） |
| 重量 | 161 g |
| 外径 A | Ø115 mm |
| 高さ B | 33.5 mm |
| ピストン径 C | Ø105.6 mm |
| ピストン長 D | 26.5 mm |
| 内側取付穴ピッチ円 E | Ø93 mm |
| 内側取付穴 F | M3 |
| 最大内壁径 G | Ø94 mm |
| 端面厚さ H | 8 mm |
ポリマーフランジは最大耐深度で使用できますか？
ポリマーフランジは浅水から中深度での使用を想定していますが、アルミやガラス製のフランジと比較すると極端な深度には適していない場合があります。重要な用途で使用する前には、必ず管理された条件下でテストを行ってください。
これは Blu-Sub のアルミチューブと互換性がありますか？
はい。ポリマーフランジは、対応する直径の Blu-Sub 製アルミ水中チューブと互換性があります。
ポリマーフランジには取付け用ハードウェアが含まれていますか？
いいえ。ネジやペネトレーターなどの取付け部品は、設置方法に応じて別途用意する必要があります。
ポリマーフランジは透明ですか？
いいえ。このフランジは不透明で、光学用途には適していません。非光学的なシーリングおよび構造的サポートに最適です。
腐食性環境でこのフランジを使用できますか？
はい。ポリマー素材は海水および淡水環境で優れた耐食性を発揮し、特定の用途では金属フランジの軽量で耐久性のある代替品として使用できます。
このフランジにねじ用接着剤やシーラントを使用できますか？
いいえ。多くのポリマー材料は接着剤やシーラントに対応していません。これらの化学物質は素材を劣化させ、時間の経過とともに亀裂や漏れの原因となる可能性があります。
O リング溝やシーリング面に傷がついたフランジを再利用できますか？
いいえ。シーリング面が損傷している場合は再使用しないでください。溝に傷があるとシール不良や浸水の原因となります。
このフランジには O リングの潤滑が必要ですか？
はい。すべての O リングは使用前に高品質な化合物（例：MOLYKOTE® 111 O-Ring Lubricant）で潤滑する必要があります。これによりスムーズな挿入が可能になり、破損を防ぎ、防水性を維持します。
エンクロージャーに穴がない場合、フランジの挿入が難しいのはなぜですか？
通気孔がないと内部空気圧が上昇し、フランジが完全に挿入されるのを妨げることがあります。通気ポートなどの小さな穴を追加すると圧力が均等化され、取付けが容易になります。
ピストン段差のノッチの目的は何ですか？
ノッチは工具を使用した分解を容易にするために設けられています。小さなこじ開けツールを使ってシールをやさしく外し、チューブや O リングを傷つけずにフランジを取り外すことができます。
穴あけ作業中にフランジを傷つけた場合、交換を依頼できますか？
いいえ。不適切な穴あけや取付けによる損傷は保証の対象外です。穴あけ作業は、必ず適切な工具と手順で慎重に行ってください。
どの種類のドリルビットを使用すべきですか？
鋭利な標準ツイストドリルビットを垂直ドリルプレスまたはガイド付きで使用してください。特に 10 mm 以上の穴を開ける場合は、ゆっくりと一定の圧力で穴あけして割れや欠けを防ぎます。
O リングなしでフランジを挿入できますか？
可能ではありますが、推奨されません。O リングを使用せずに挿入するとチューブ内部に傷が付き、将来的なシール性能が損なわれるおそれがあります。常に適切に潤滑された O リングを使用して、スムーズで確実に装着してください。
