説明
この水中用コネクタは、最大1,000メートルの水深での使用に対応するドライメイト方式です。水中に入れる前に空気中で完全に嵌合させることを前提とし、金めっき接点を介して電力または信号を確実に伝送できるよう設計されています。システムは3ピンおよび6ピン構成に対応し、さまざまなモジュール式水中アセンブリとの互換性を備えています。
各コネクタは、硬質アルマイト処理を施したアルミニウム製ハウジングと精密なOリング溝を備え、水密性を確保します。メスケーブルソケットとオスケーブルプラグはユーザーが組み立て、内部を接着剤で密封する必要があります — 通常は3M™ Scotch-Weld™ DP270 Black Epoxy Potting Compound、またはLoctite Epoxy Marineなどの船舶用エポキシを使用します。圧力下で防水性を維持するには、コネクタを完全に嵌合させるか、ダミーシーリングキャップで密封する必要があります。
対応非シールドケーブルオプション
別売

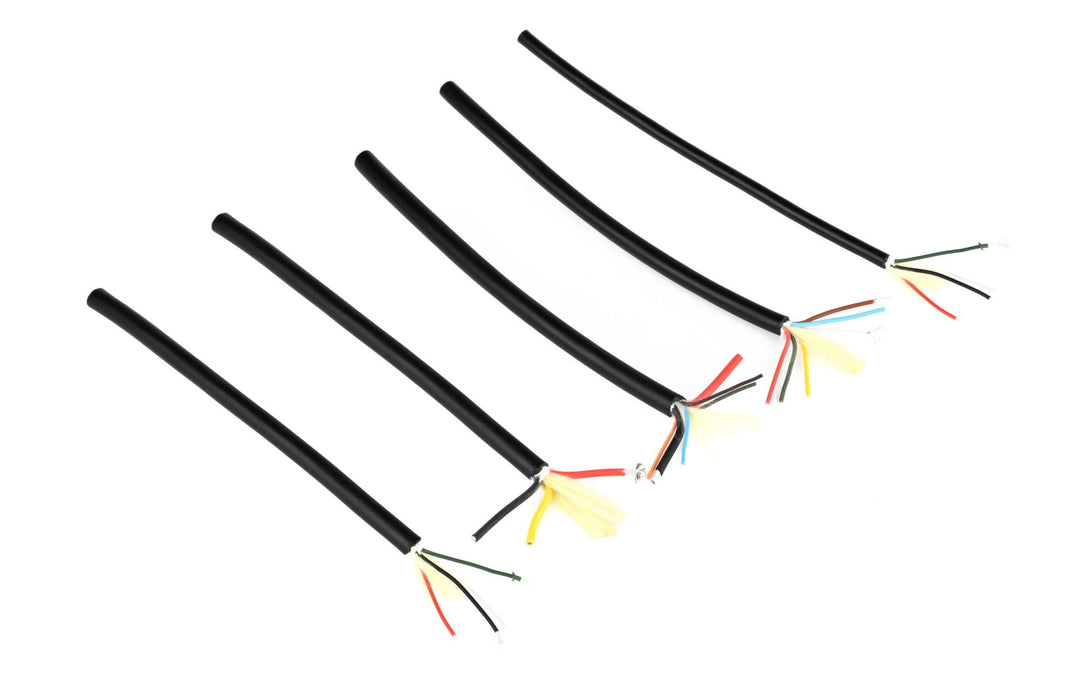

Blu-Subのオスプラグおよびメスソケットは、深海用水中ケーブルと連携して、水中環境での信頼性の高い電力および信号伝送を実現するよう設計されています。ケーブルサイズの目安については技術仕様を参照してください。サードパーティ製ケーブルも、対応寸法内であれば使用可能です。詳細な互換性については、仕様をご確認いただくかお問い合わせください。
対応製品：深海用ケーブルコネクタ - M10バルクヘッド
別売

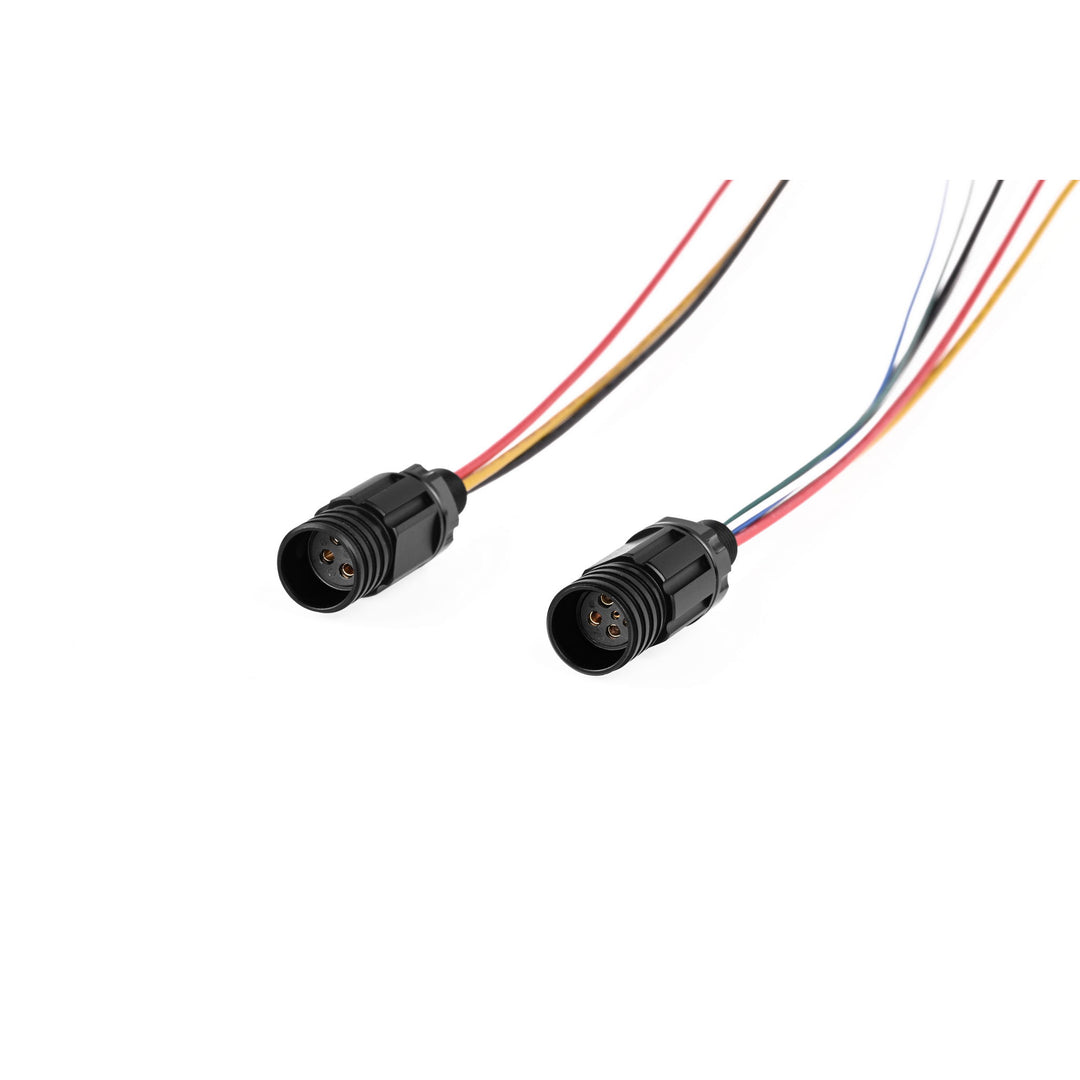

Blu-Subの3ピンおよび6ピンオスプラグコネクタは、深海用ケーブルコネクタ - M10バルクヘッドに直接ねじ込む設計となっており、内部ケーブルと外部ケーブルの間に堅牢で防水性の高い接続を形成します。この構成は、エンクロージャの壁面や貫通パネルでの使用に最適で、密閉された内部構造を損なうことなく現場で簡単に接続や取り外しが可能です。
対応製品：深海ケーブルコネクター用ダミーシーリングキャップ
別売

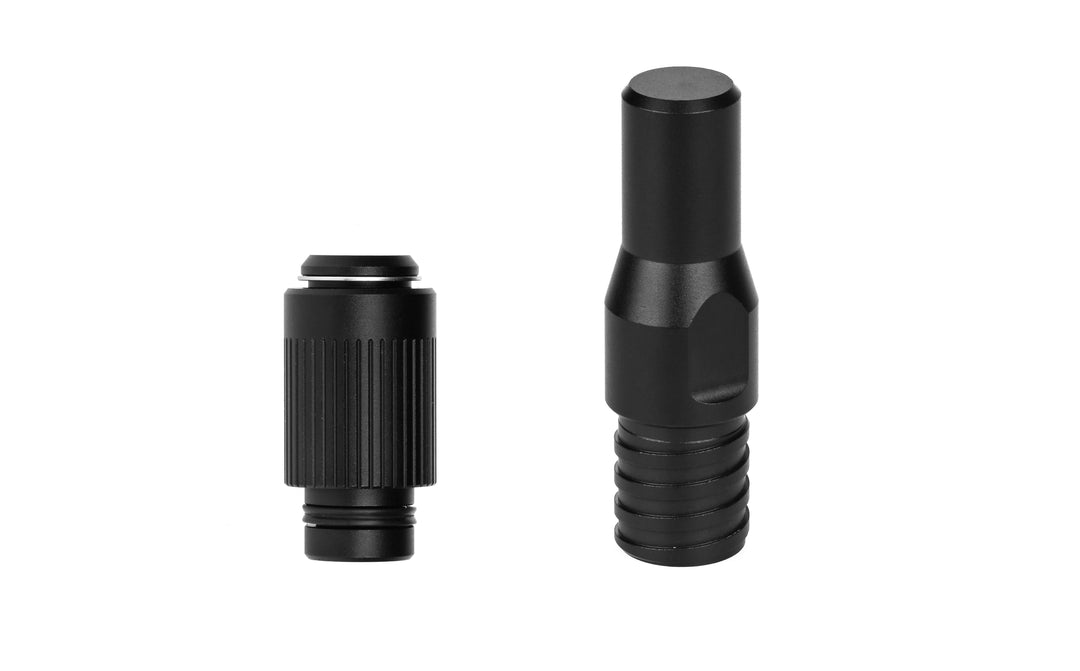

深海ケーブルコネクター用ダミーシーリングキャップは、オスおよびメスの両バージョンが用意されており、深海用ケーブルコネクタ - オスプラグとメスソケットと確実に接続できるように設計されています。運用条件に応じて、短絡仕様および非短絡仕様のバリエーションがあります。これらのキャップは、未使用のコネクタを保護し、防水性を維持するとともに、保管中や部分的な運用時に接触面を湿気、圧力、異物から守ります。
対応シールドケーブルオプション
別売
電源導体と保護されたデータ導体の両方を必要とする水中システムには、シールド付きツイストペアデータ導体を備えたハイブリッド水中ケーブルとして、深海用シールド付きデータ・電源ケーブルをご利用いただけます。

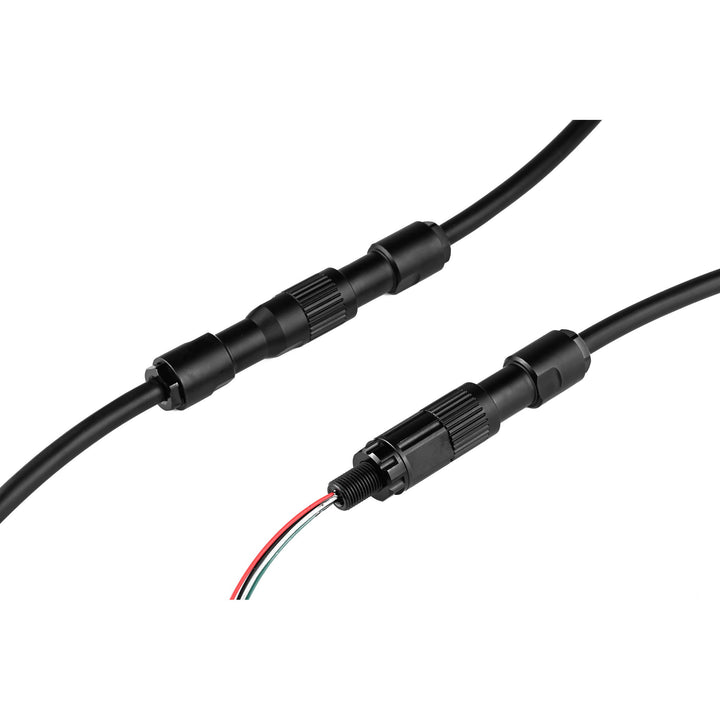

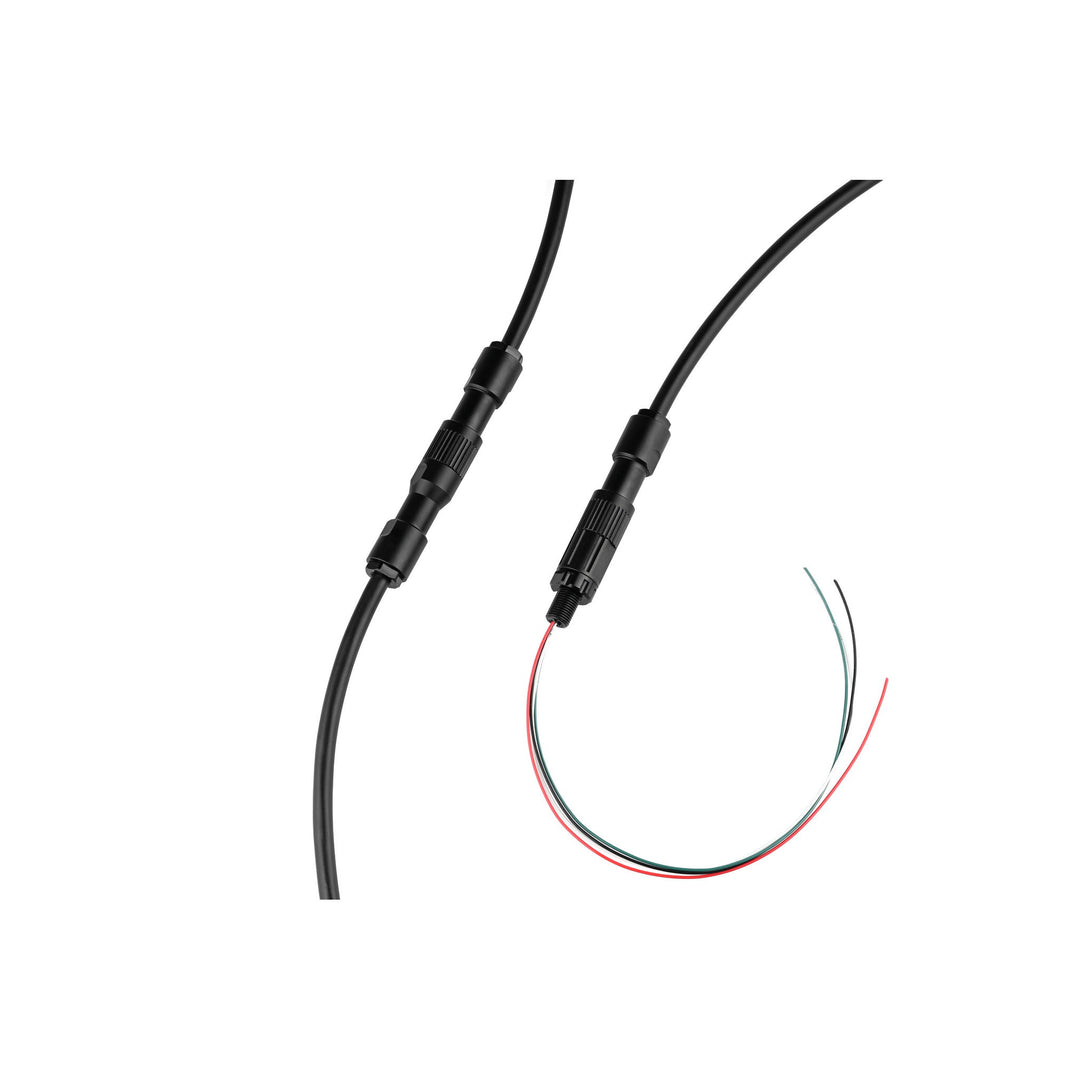

このケーブルは、対応する仕様の深海用ケーブルコネクタ - メスソケットとオスプラグと組み合わせて使用でき、水中カメラ、センサー、制御システム、その他の水中電子機器向けの着脱可能なインライン接続を構成できます。
コネクタ構成を選択する前に、ピン数およびシールド線／ドレイン線の終端方法を確認してください。現在の3ピンおよび6ピンコネクタでは、すべてのシールドケーブル構成の全導体に対応できない場合があるため、一部の導体のみを使用するか、別の終端方法が必要になる場合があります。
最終的な防水性能および耐水深は、ケーブルの前処理、コネクタの選定、シール方法、取付品質、およびアセンブリ内で最も低い定格の部品によって決まります。
配送リスト

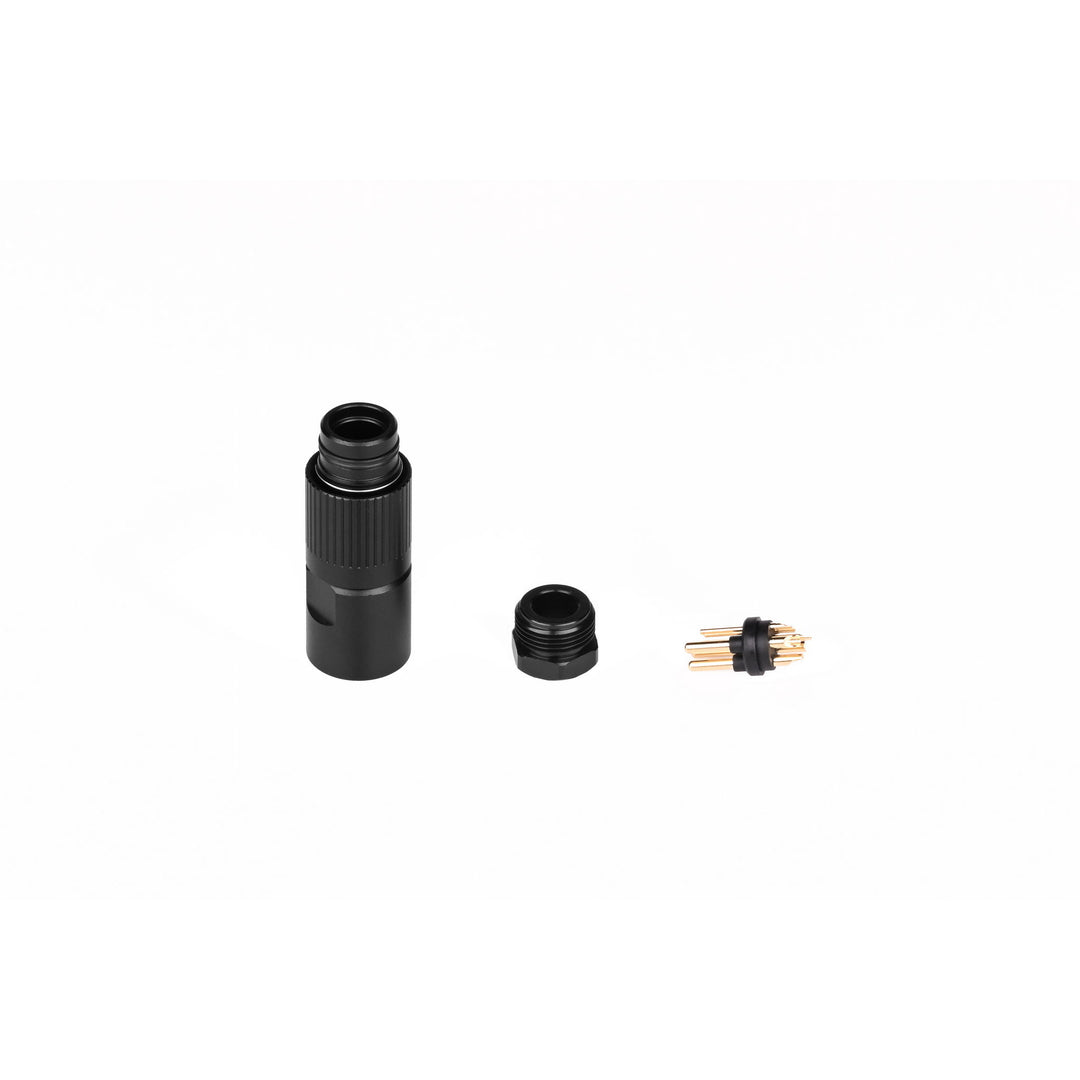

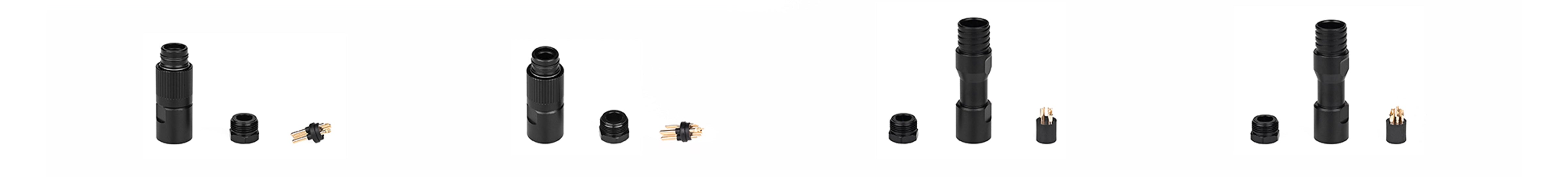

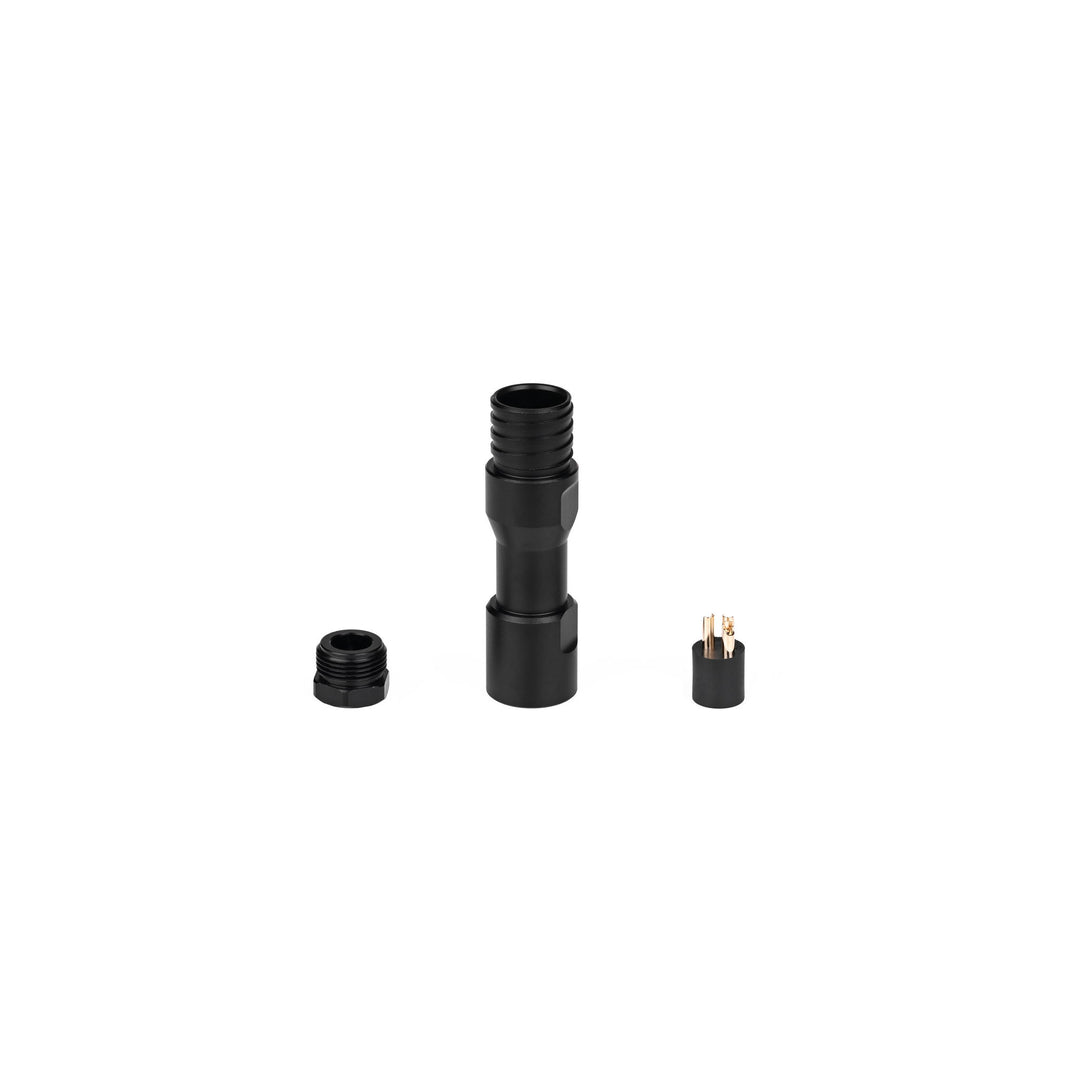

深海用ケーブルコネクタ – オスプラグ： 1 x メインハウジング 1 x オスソケットコアボディ 1 x シャフトOリング（組み込み済み） 1 x リテーニングリング（組み込み済み） 1 x ロッキングキャップ（組み込み済み） 1 x ケーブルグランド 深海用ケーブルコネクタ – メスソケット 1 x メインハウジング 1 x メスソケットコアボディ 1 x シャフトOリング（組み込み済み） 1 x リテーニングリング（組み込み済み） 1 x ロッキングキャップ（組み込み済み） 1 x ケーブルグランド 注：コネクタは未組立で供給されます。組立には、はんだ付けとエポキシ樹脂または同等の接着剤による封止が必要です（接着剤は付属しません）。防水性能を維持するため、未使用時はコネクタを相手側コネクタと完全に嵌合するか、ダミーシーリングキャップで密閉してください。
技術仕様
| 深海用ケーブルコネクタ - メスソケットとオスプラグ | 組立状態 | 適合ケーブル外径 | 重量 |
|---|---|---|---|
| 3ピン オスケーブルプラグ | 要組立 | Ø5–Ø8 | 20g |
| 6ピン オスケーブルプラグ | 要組立 | Ø5–Ø8 | 20g |
| 3ピン メスケーブルソケット | 要組立 | Ø5–Ø8 | 22g |
| 6ピン メスケーブルソケット | 要組立 | Ø5–Ø8 | 23g |
| 仕様 | 3ピン | 6ピン |
|---|---|---|
| コア定格電圧 | 500VAC | 500VAC |
| コア定格電流 | 15A(16AWG) | 15A(16AWG)+3A(24AWG) |
| 絶縁抵抗 | ≥10MΩ | ≥10MΩ |
| 接触抵抗 | ≤10mΩ | ≤10mΩ |
| 動作温度 | -25~70℃ | -25~70℃ |
| 最大ワイヤー径 | 16AWG | 16AWG+24AWG |

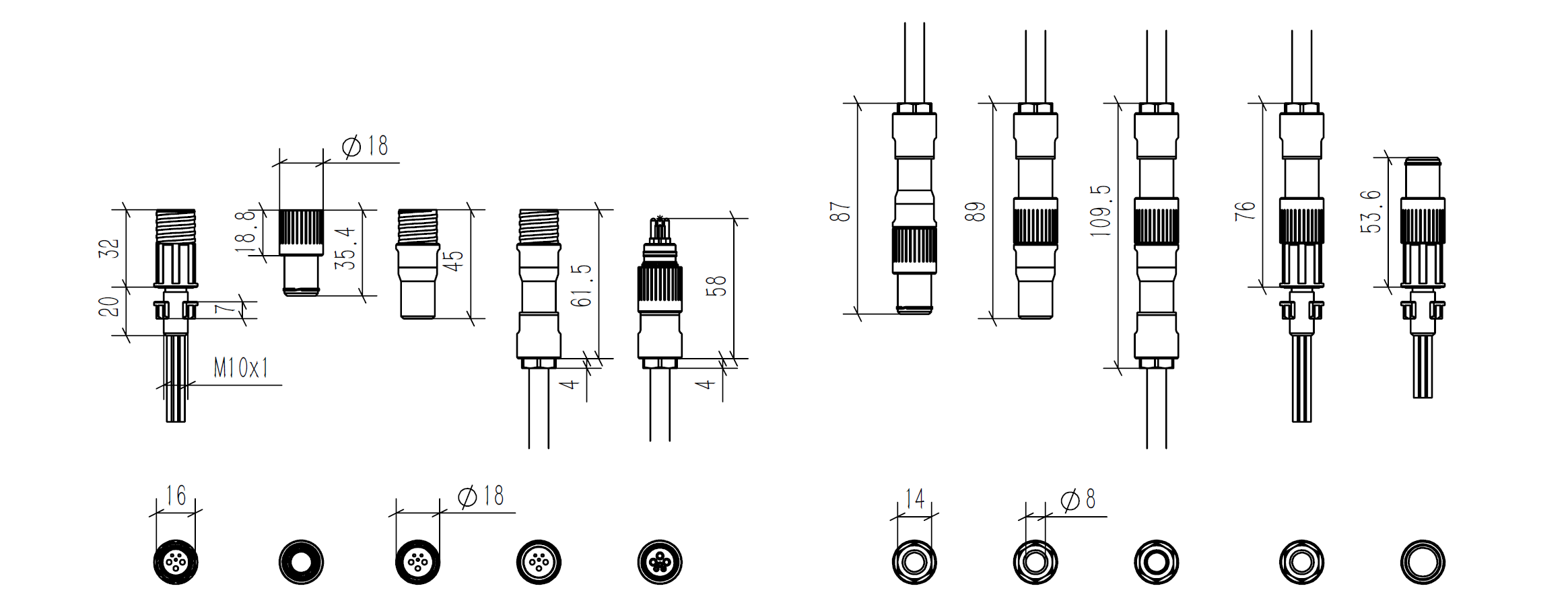

寸法図を以下に掲載しています。 深海用ケーブルコネクタ - メスソケットとオスプラグ、深海用ケーブルコネクタ - M10バルクヘッド、深海ケーブルコネクター用ダミーシーリングキャップを含む、Deep-Sea Cable Connectorsシリーズの全部品を掲載しています。
配線ガイド
ドライメイト接続とウェットメイト接続とは何ですか？
ドライメイトとは、空気中でのみ接続および取り外しができる接続方式を指します。防水性を確保し、ピンが水にさらされないようにするには、完全に接続された状態で使用する必要があります。
例えば、メスソケットは防水性を確保するため、オスプラグまたはダミープラグに接続する必要があります。同様に、オスプラグも防水性を確保するため、メスソケットまたはダミープラグに接続する必要があります。
従来のゴムシール式コネクタとの違いは何ですか？
深海用ケーブルコネクタは、防水航空コネクタと同様にユーザー自身で配線を組み立てることができ、さらに深水域での使用に対応しています。

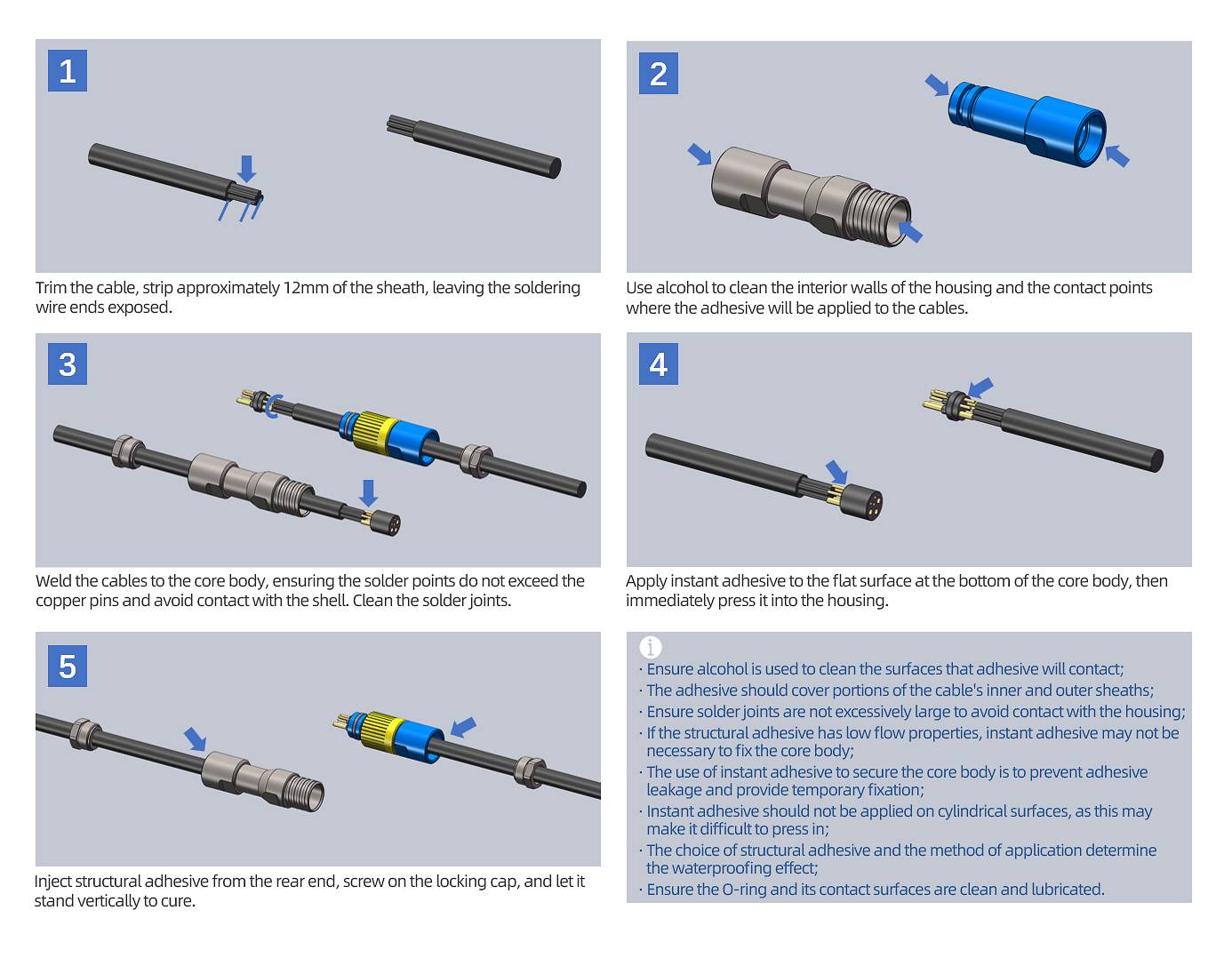

組立にはどのような工具と材料が必要ですか？
1. 対応ケーブル
2. はんだごて
3. ワイヤーストリッパー
4. イソプロピルアルコールおよび糸くずの出ない布
5. エポキシ樹脂またはその他のシール用接着剤
これらのコネクタは深海用シールド付きデータ・電源ケーブルに使用できますか？
はい。対応するバージョンは、電力と保護されたデータを組み合わせた接続用として、深海用シールド付きデータ・電源ケーブルに使用できます。組立前に、コネクタのピン数、導体の割り当て、およびシールド線／ドレイン線の終端方法を確認してください。現在の3ピンおよび6ピンコネクタでは、すべてのシールドケーブル構成の全導体に対応できない場合があるため、一部の導体のみを使用するか、別の終端方法が必要になる場合があります。
組立時の耐水深に影響する要因は何ですか？
1. 使用する接着剤の種類
2. 使用するケーブルの材質
3. 前処理時の清浄度
組立後の防水性能に影響する要因は何ですか？
1. シールリング接触部の表面状態（摩耗や傷など）
2. シールリングの経年劣化または損傷
3. 接続全体の品質
コネクタの嵌合が非常にきつく、差し込みにくいのはなぜですか？
Oリングにグリースが塗布されていない場合は、摩擦を低減して組立を容易にするため、Oリング潤滑剤 - MOLYKOTE® 111 Compoundを塗布することを推奨します。
3Dモデルビューア
注： 上記の3Dモデルは参考用のみです。製品には含まれていない部品、アクセサリー、または異なるサイズが表示されている場合があります。簡略化のため、複数のバリエーションがある場合は通常、代表的な単一サイズのみが表示されています。同梱内容およびサイズごとの違いの詳細については、製品の配送ガイドをご参照ください。
