説明
ケーブルペネトレーター／グランド式ケーブルペネトレーター適合性ガイド：
ケーブルペネトレーターオプション
別売
Blu-Subでは、水中電力・通信ケーブル向けに4種類のケーブルペネトレーターを用意しており、それぞれ異なる水中用途に適しています：
深海用ケーブルペネトレーター – 高圧・深水用途向けの標準ボディ設計です。 耐水深：最大1,000 m / 3,281 ft
深海用 M10 グランドケーブル貫通部 – 圧縮グランドによるストレインリリーフを備えたM10ねじ式ペネトレーターで、モジュール式ハウジングに適しています。 耐水深：最大1,000 m / 3,281 ft
浅深度用 M10 グランドケーブルペネトレーター – 浅水域や低圧システム向けのコンパクトでコスト効率の高い仕様です。 耐水深：最大100 m / 328 ft
中深度用 M8 グランドケーブルペネトレーター – 小型エンクロージャーや狭い取付スペースに適したスリム形状です。 耐水深：最大300 m / 984 ft
上記の適合性ガイドを参照し、使用するケーブルとシール要件に合うモデルを選択してください。
対応製品：深海用ケーブルコネクタシステム
別売
深海用ケーブルコネクタ - メスソケットとオスプラグ
水中ケーブルを密閉型のオスまたはメス端末として終端するためのモジュール式インラインコネクタです。深海用水中ケーブルを使用し、水中機器間に信頼性の高い着脱式接続を構成できます。
深海用ケーブルコネクタ - M10バルクヘッド
ケーブルをエンクロージャーやエンドキャップへ直接接続できるパネル取付コネクタです。水密接続を完成させるには、Deep-Sea Cable Connectorsシリーズの対応するオスプラグが必要です。
深海ケーブルコネクター用ダミーシーリングキャップ
未使用のコネクタ端を密閉・保護するために使用します。保管、輸送、待機時の浸水を防ぎ、システムの防水性を維持します。
シールドケーブルオプション
別売
電力に加えてシールド付きデータ導体が必要な用途では、 深海用シールド付きデータ・電源ケーブル を、シールド付きツイストペアデータ導体を備えたハイブリッド水中ケーブルとして利用できます。
水中カメラ、センサー、制御電子機器、ROVアクセサリー、その他の海洋電子機器など、電力とデータを1本のケーブルでまとめて配線する水中システムに適しています。シールド付きツイストペア構造により、電気ノイズや導体間干渉が懸念される用途で、より安定した信号伝送を支援します。
標準の 深海用水中ケーブル は、シールドを必要としない一般的な水中電力、信号、機器配線に適しています。保護されたデータ伝送と電力／データのハイブリッド配線が重要な用途では、 深海用シールド付きデータ・電源ケーブル を選択してください。

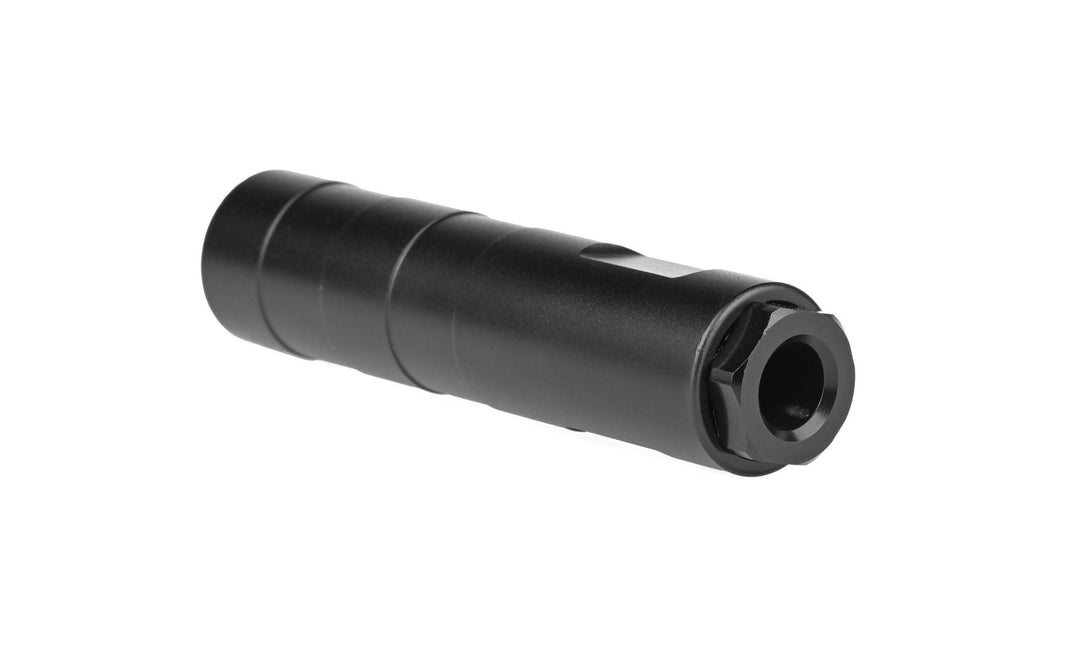

対応製品：水中用 M10 カップリングチューブ
別売
このケーブルは 水中用 M10 カップリングチューブと完全に互換性があります。ペネトレーターとポッティングコンパウンドを使用して2本のケーブルを確実に接続できるほか、ライト、スイッチ、センサーなどのペネトレーター取付機器を、よりアクセスしやすい位置へ移設できます。
配送リスト
水中ケーブル： 選択した仕様のケーブル × Nメートル

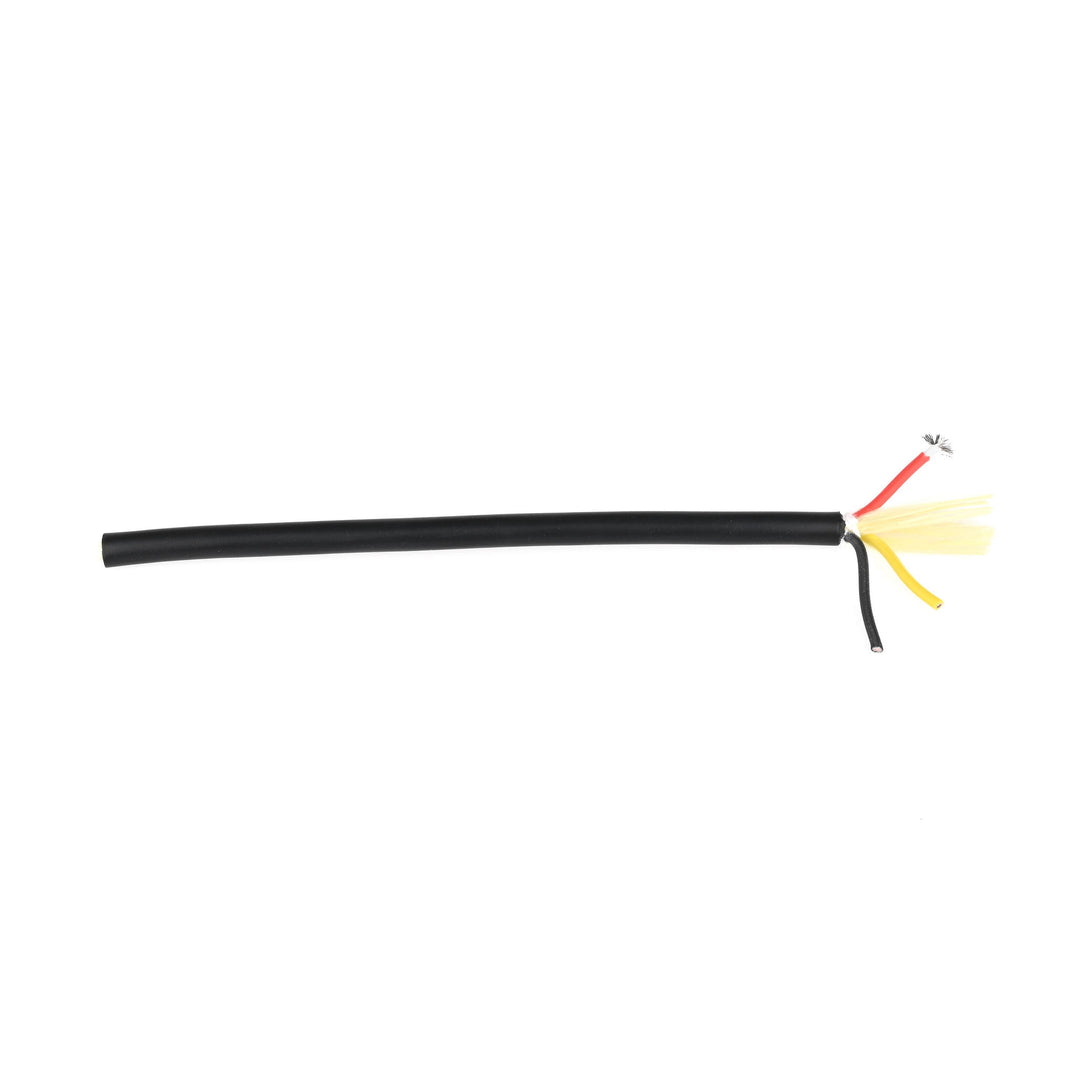

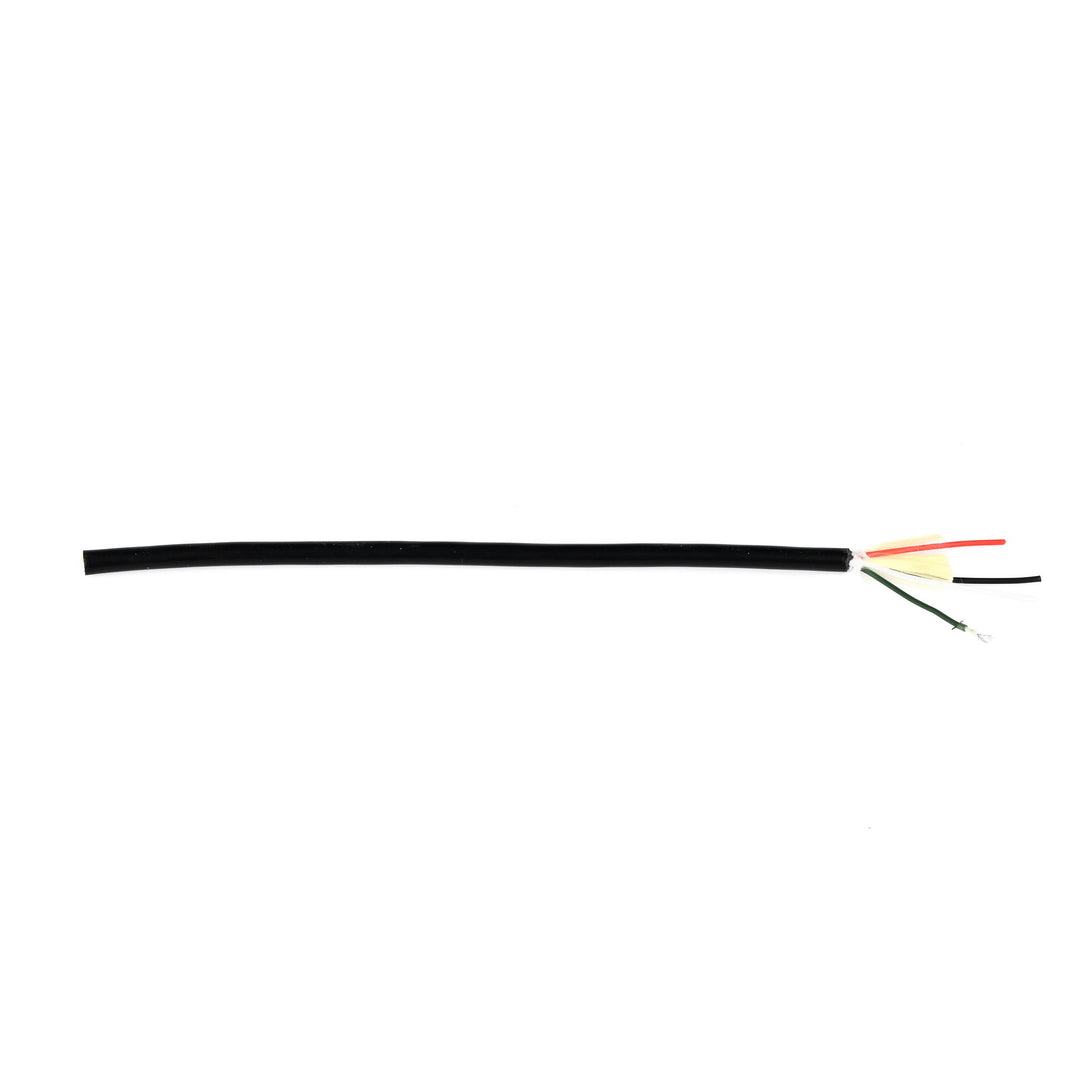

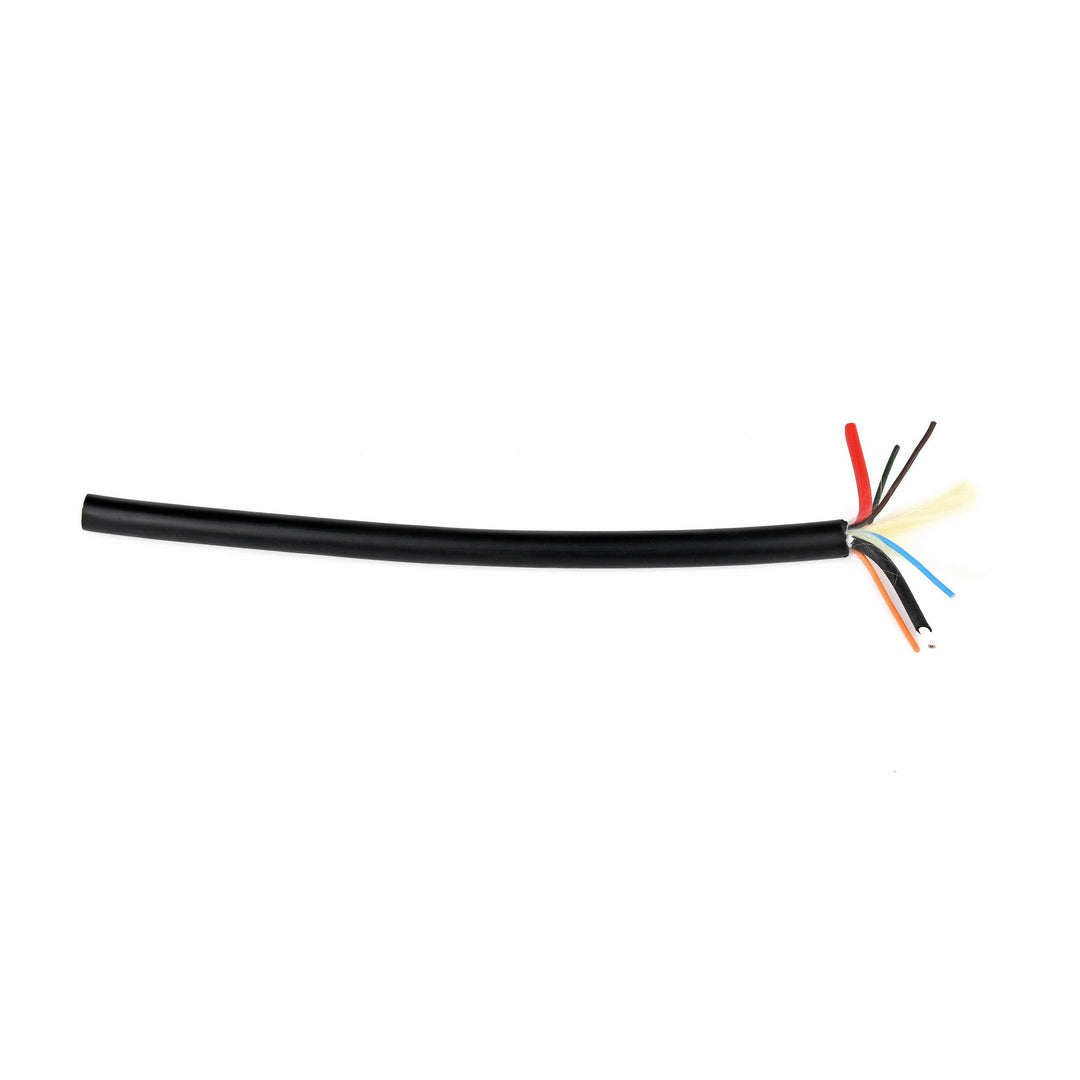

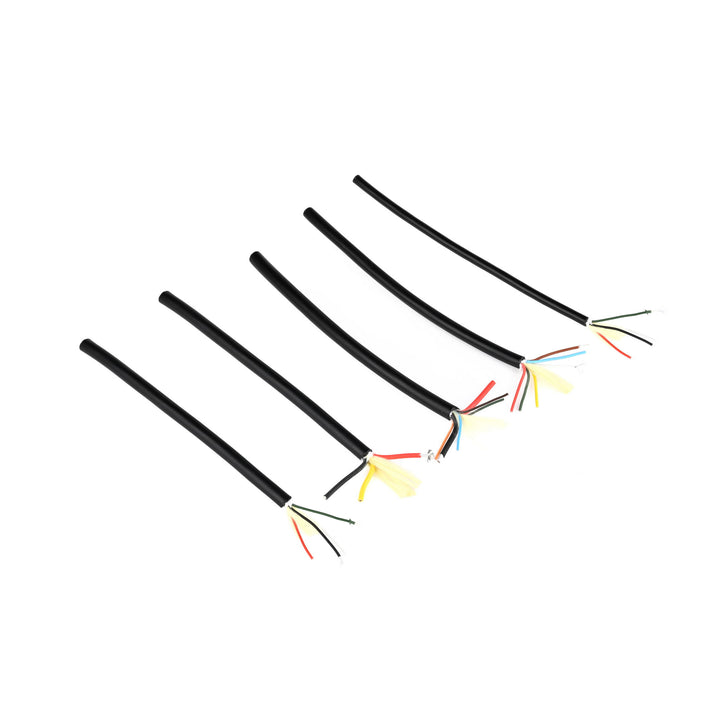

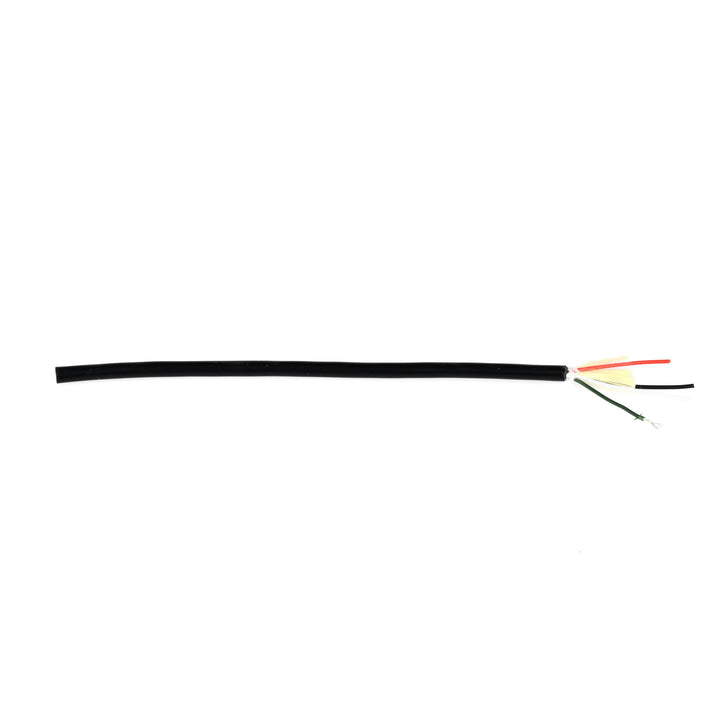

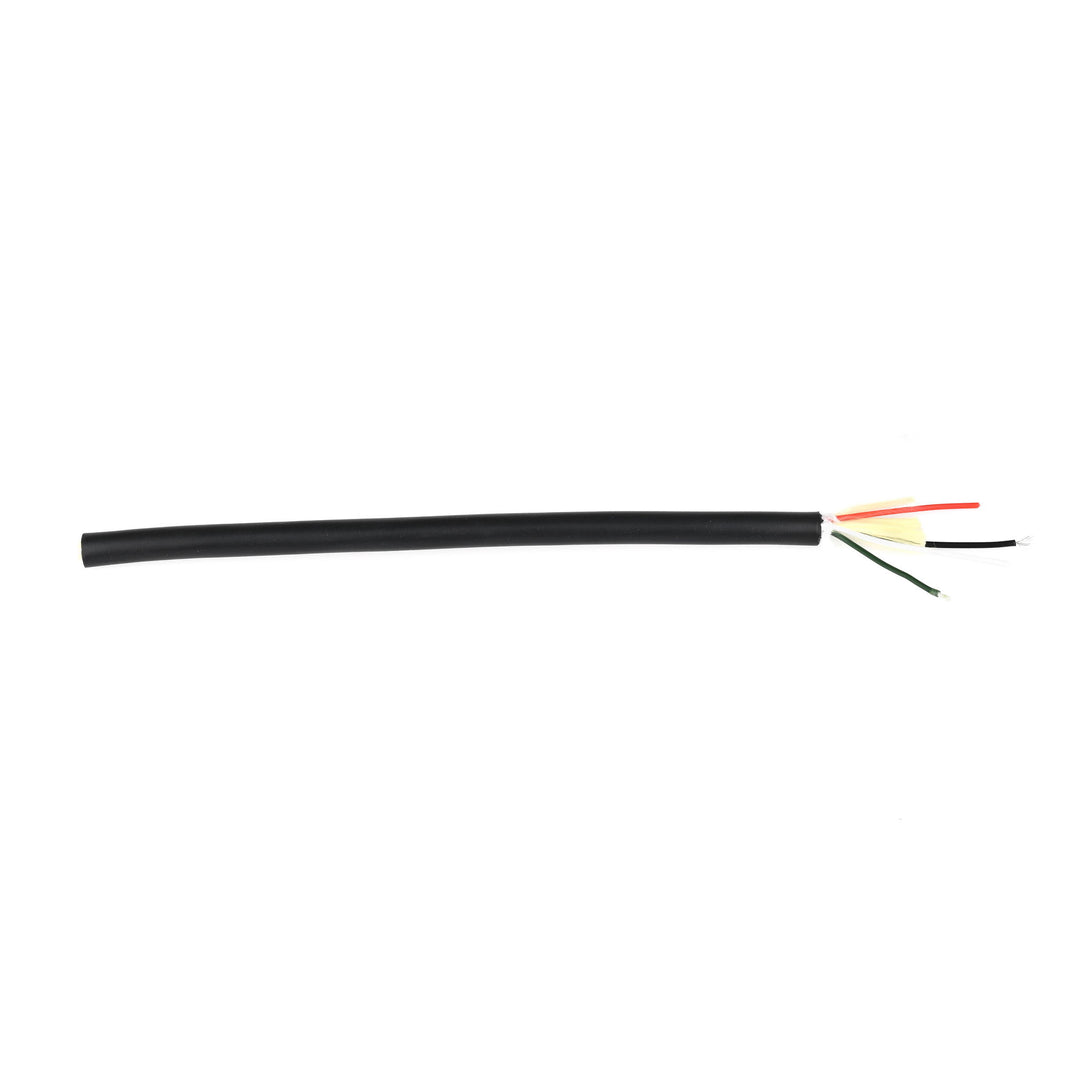

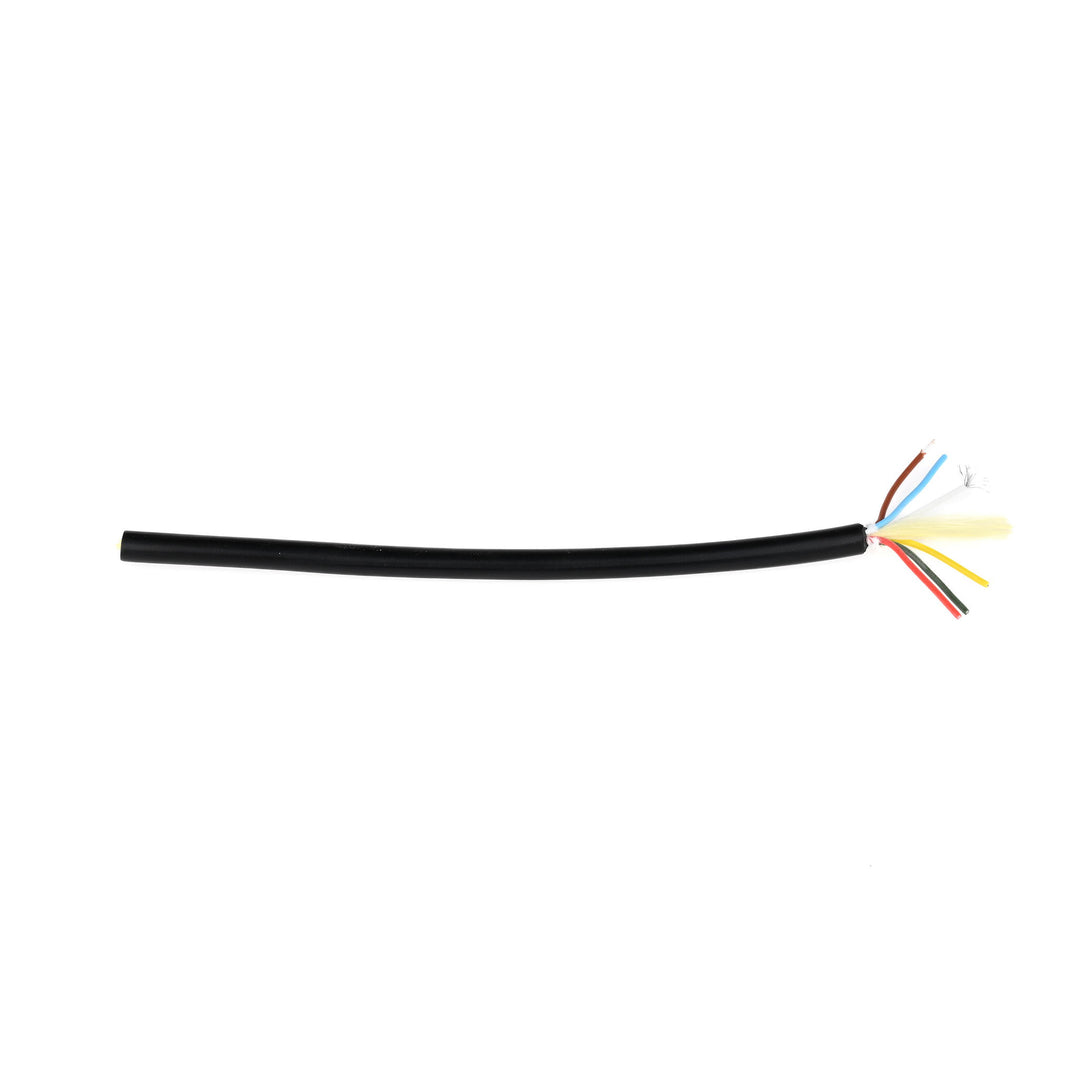

技術仕様

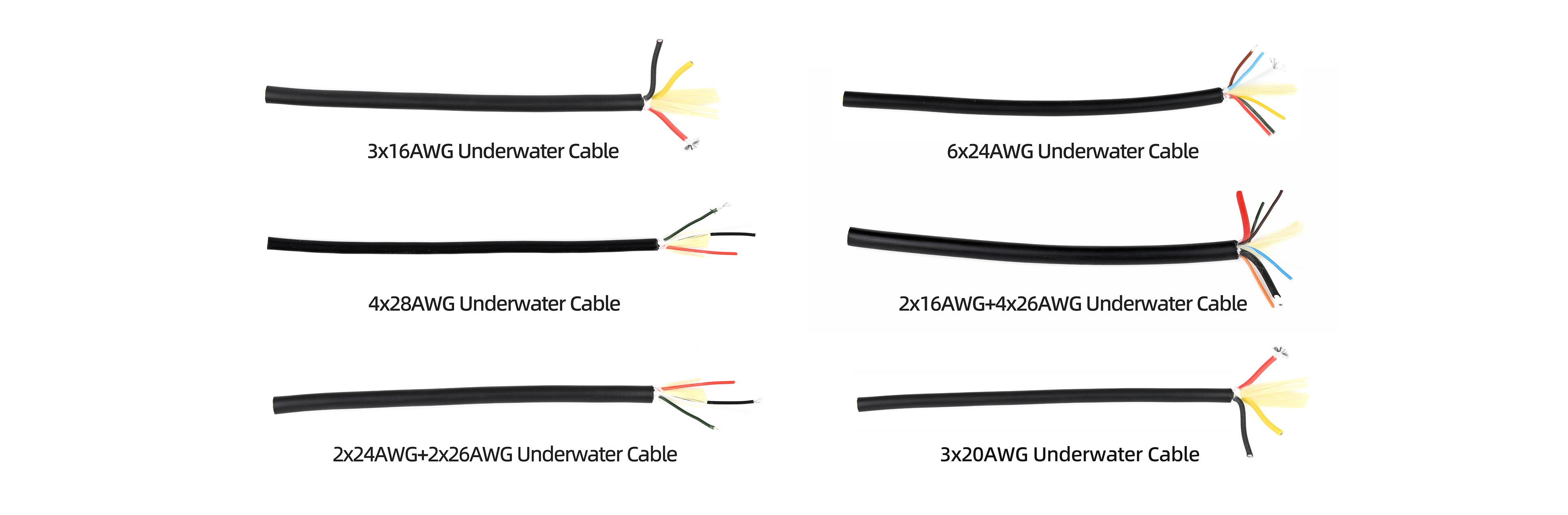

| 仕様 | 3芯 (16AWG) | 6芯 (24AWG) | 4芯 (28AWG) | 6芯 (2x 16AWG / 4x 26AWG) | 4芯 (2x 24AWG / 2x 26AWG) | 3芯 (20AWG) |
|---|---|---|---|---|---|---|
| 導体 | 錫めっき銅線 169×0.10 | 錫めっき銅線 19×0.127 | 錫めっき銅線 13×0.10 | 錫めっき銅線 104×0.127; 19×0.1 | 錫めっき銅線 19×0.127; 19×0.1 | 錫めっき銅線 119×0.08 |
| 絶縁 | 二層PUR | |||||
| 絶縁電線径 (mm) | 2.4±0.1 | 1.4±0.1 | 1.2±0.1 | 2.8±0.1; 1.2±0.1 | 1.6±0.1; 1.4±0.1 | 1.8±0.1 |
| 充填材 | ケブラー、不織布 | |||||
| ジャケット材質 | ポリエーテルPUR | |||||
| ジャケット厚さ (mm) | 1.15 | 1.4 | 1.0 | 1.1 | 1.3 | 1.0 |
| ジャケット色 | ブラック | |||||
| 導体直流抵抗 | ≤13.8Ω/km | ≤75Ω/km | ≤185Ω/km | ＜13.7Ω/km; ＜122Ω/km | ≤75Ω/km | ≤32Ω/km |
| 試験電圧 | 1000V/min(AC) | 1000V/min(AC) | 700V/min(AC) | 1000V/min(AC) | 1000V/min(AC) | 1000V/min(AC) |
| 絶縁抵抗 (20°C) | ≥20MΩ·km | ≥20MΩ·km | ≥20MΩ·km | ≥20MΩ·km | >10MΩ·km | ≥20MΩ·km |
| 定格電圧 | 電源線 300V | |||||
| 最小曲げ半径（固定） | 4D (D = ケーブル外径) | |||||
| 最小曲げ半径（断続的な可動） | 7.5D (D = ケーブル外径) | |||||
| 芯線色 | 赤、黒、黄 | 白、黄、緑、赤、青、茶 | 白、黒、赤、緑 | 赤、黒、青、オレンジ、緑、茶 | 赤、黒、白、緑 | 赤、黒、黄 |
| ケーブル全体外径 (mm) | 7.5±0.15 | 7±0.15 | 5.2±0.15 | 8±0.15 | 7.5±0.15 | 6.0±0.15 |
ケーブル端部はどのように防水しますか？
防水方法は、着脱の有無、必要な耐水深、耐用期間、環境条件、接続方法（ケーブル同士の接続、水密エンクロージャー出口など）を考慮し、用途に応じて選択します。
- 簡易防水処理： ケーブルペネトレーター、樹脂ポッティングなどを使用します。
- 水深1000メートル以内の防水処理： ゲルビーズやポンプケーブル用グランドヘッドなど、従来の封止材料によるシール方法です。
- 深水防水処理： 加硫ゴムによるシール、防水コネクタの圧着、ポリウレタン製固定ジョイントなどを使用します。
最小注文数量はどのくらいですか？
最小注文数量は1メートルです。数量が増えると単価は下がります。大量注文の割引についてはお問い合わせください。
ケーブルの被覆はどのように剥きますか？
ニッパーやナイフ刃で被覆を除去できます。量産時にはストリッピング工具や空圧式／電動ワイヤーストリッパーを使用します。内部のケブラーは別途切断が必要な場合があります。
ケーブルを最小曲げ半径より小さく曲げるとどうなりますか？
最小曲げ半径を下回った状態で長時間曲げると、ケーブルジャケットが破損する可能性があります。また、紫外線への長時間の曝露も避けてください。
動作温度範囲はどのくらいですか？
長期動作温度は-20°C～80°C、保管温度は-20°C～50°Cです。
ケーブルジャケットが損傷した状態で使用できますか？
ケーブルジャケットの損傷は短絡や断線の原因となり、防水性能にも影響する可能性があります。
