説明

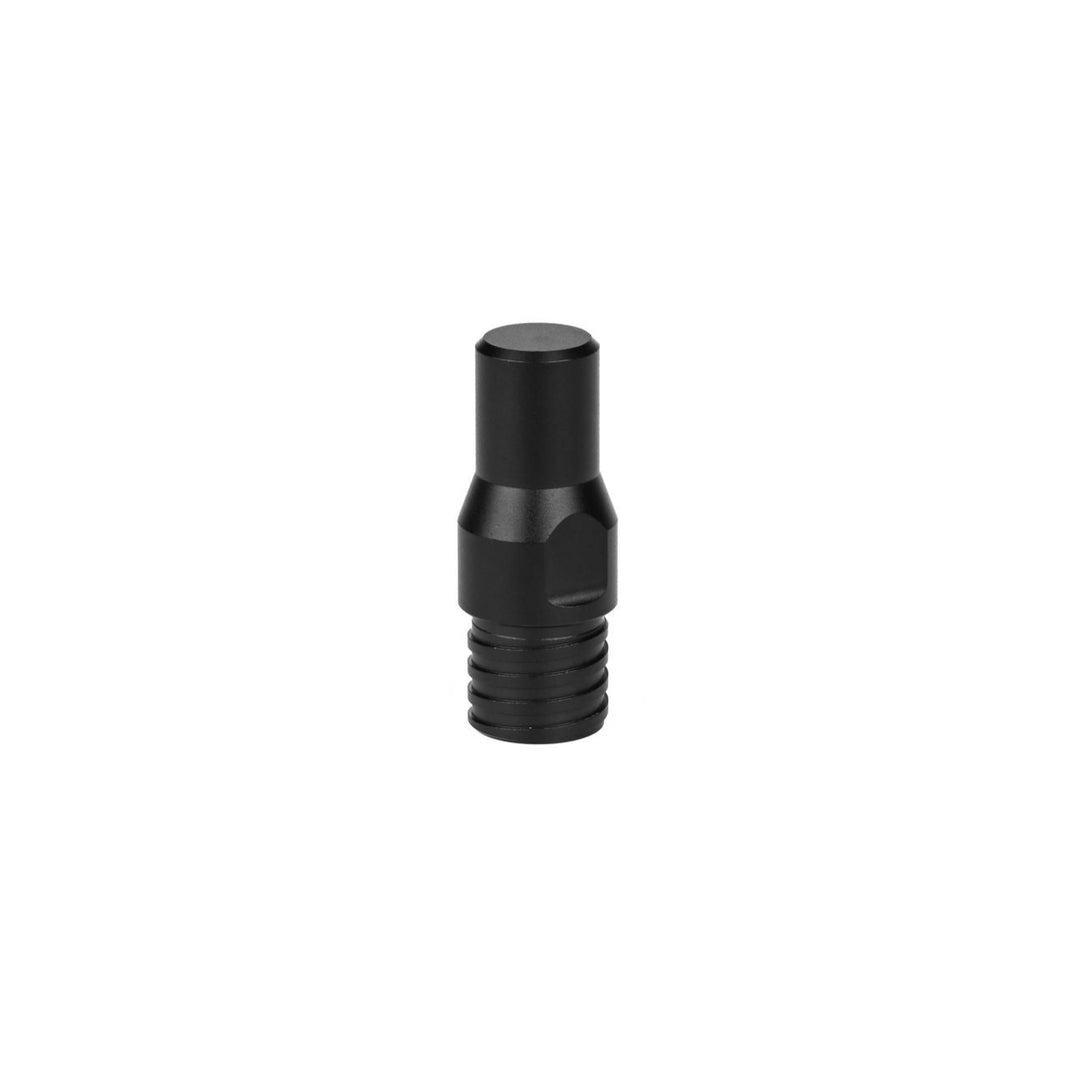

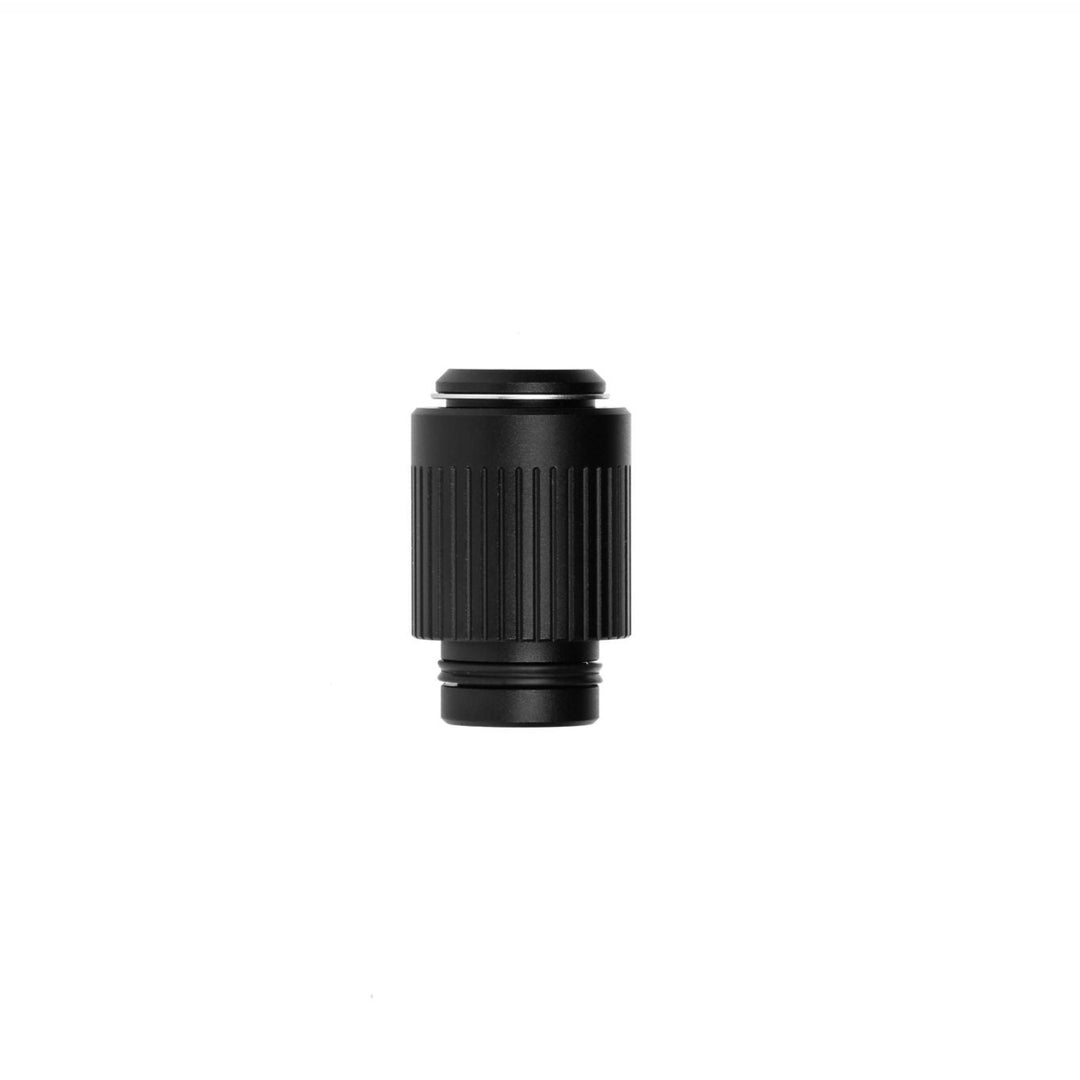

深海ケーブルコネクター用ダミーシーリングキャップは、未使用時に開放されたコネクターへの水の侵入を防ぐために設計されたモジュラードライメイトアクセサリーです。これらの部品は、保管、取り扱い、または一部のポートのみが使用される部分的な展開中に、水中システムの防水性能を維持するために不可欠です。

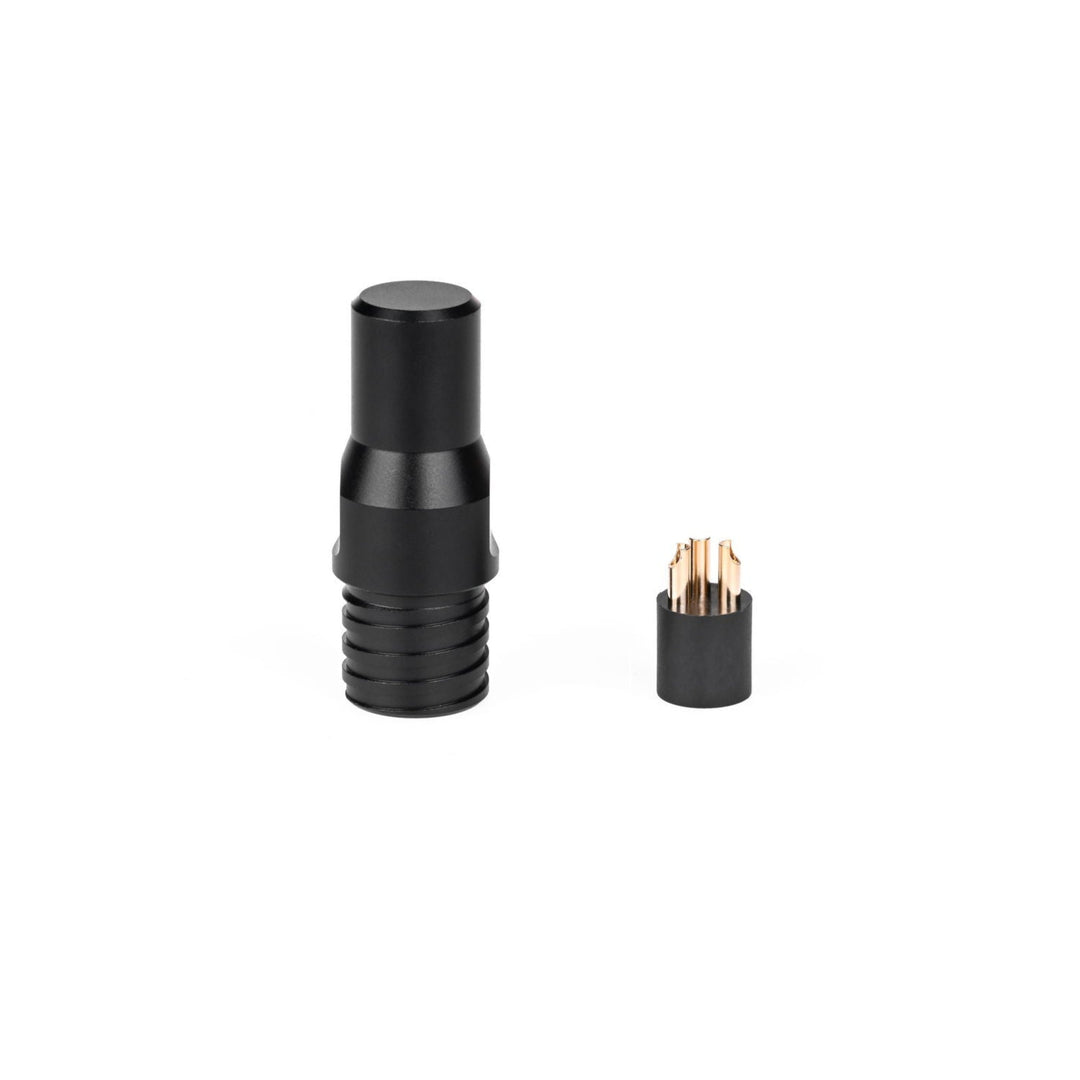

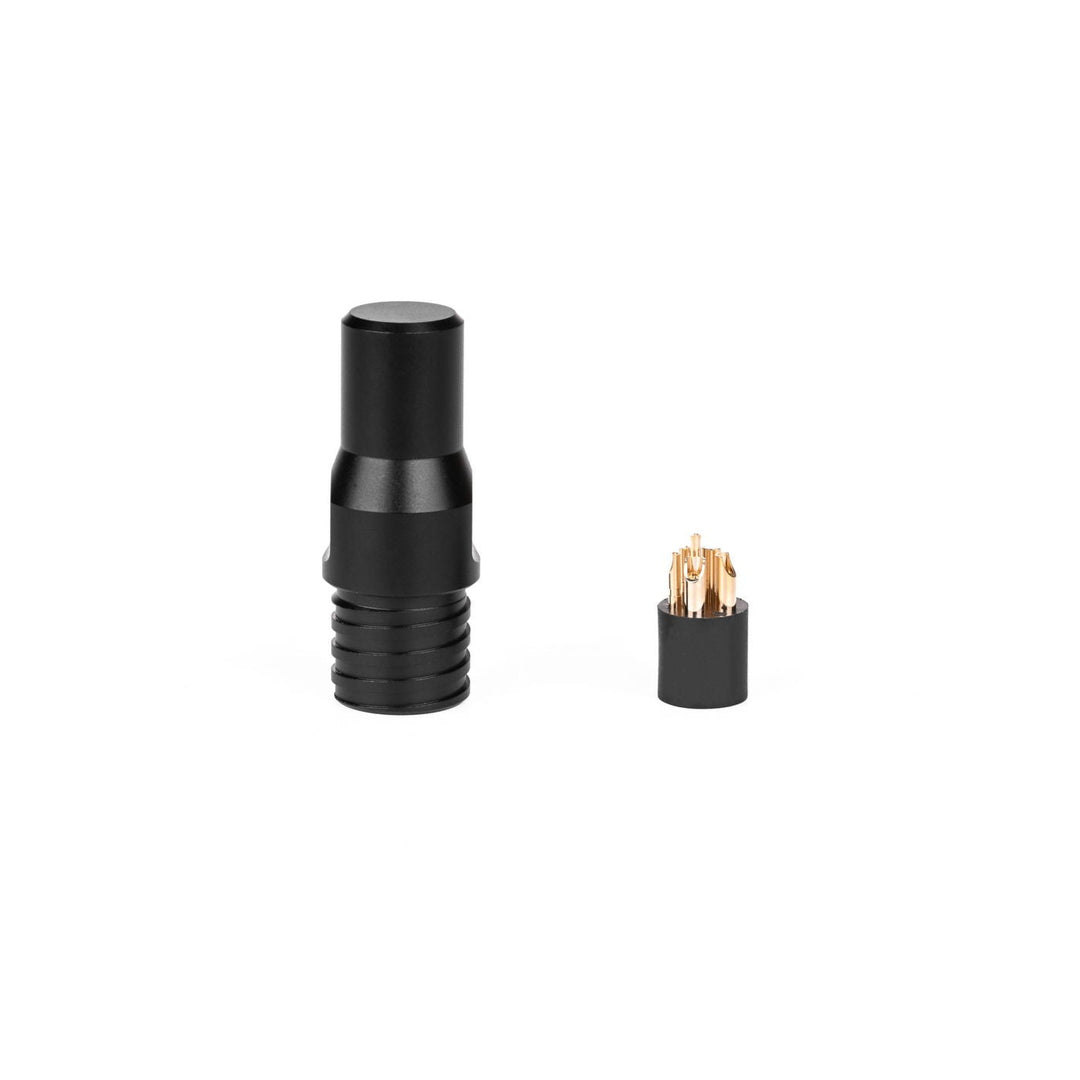

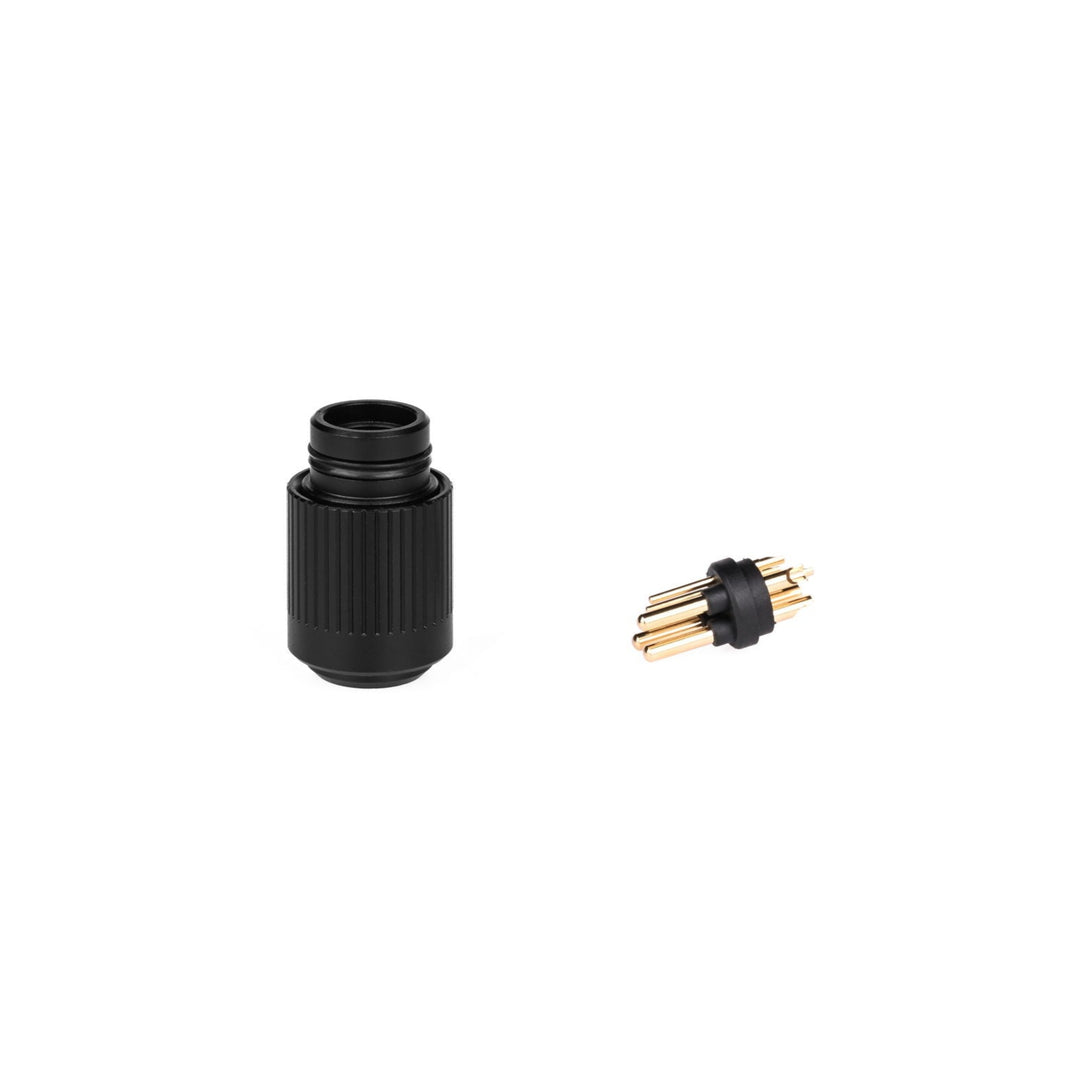

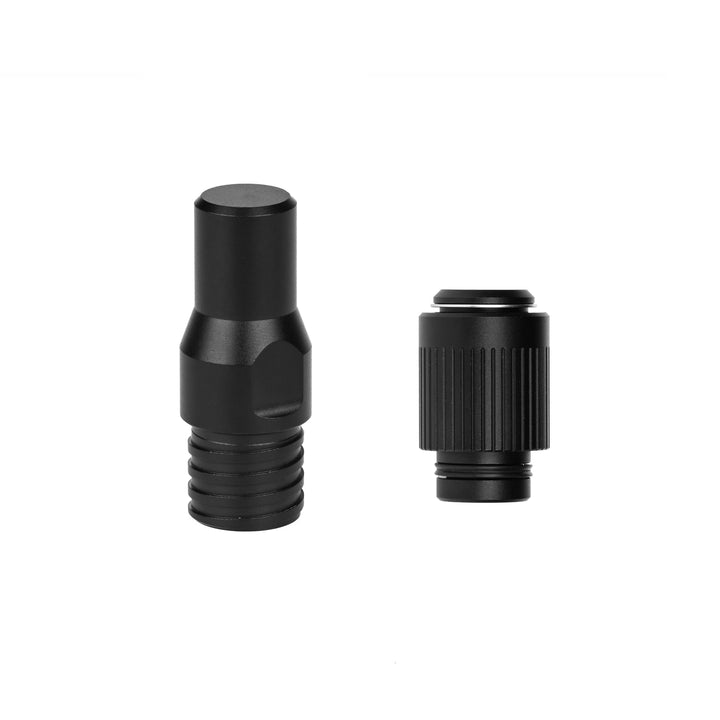

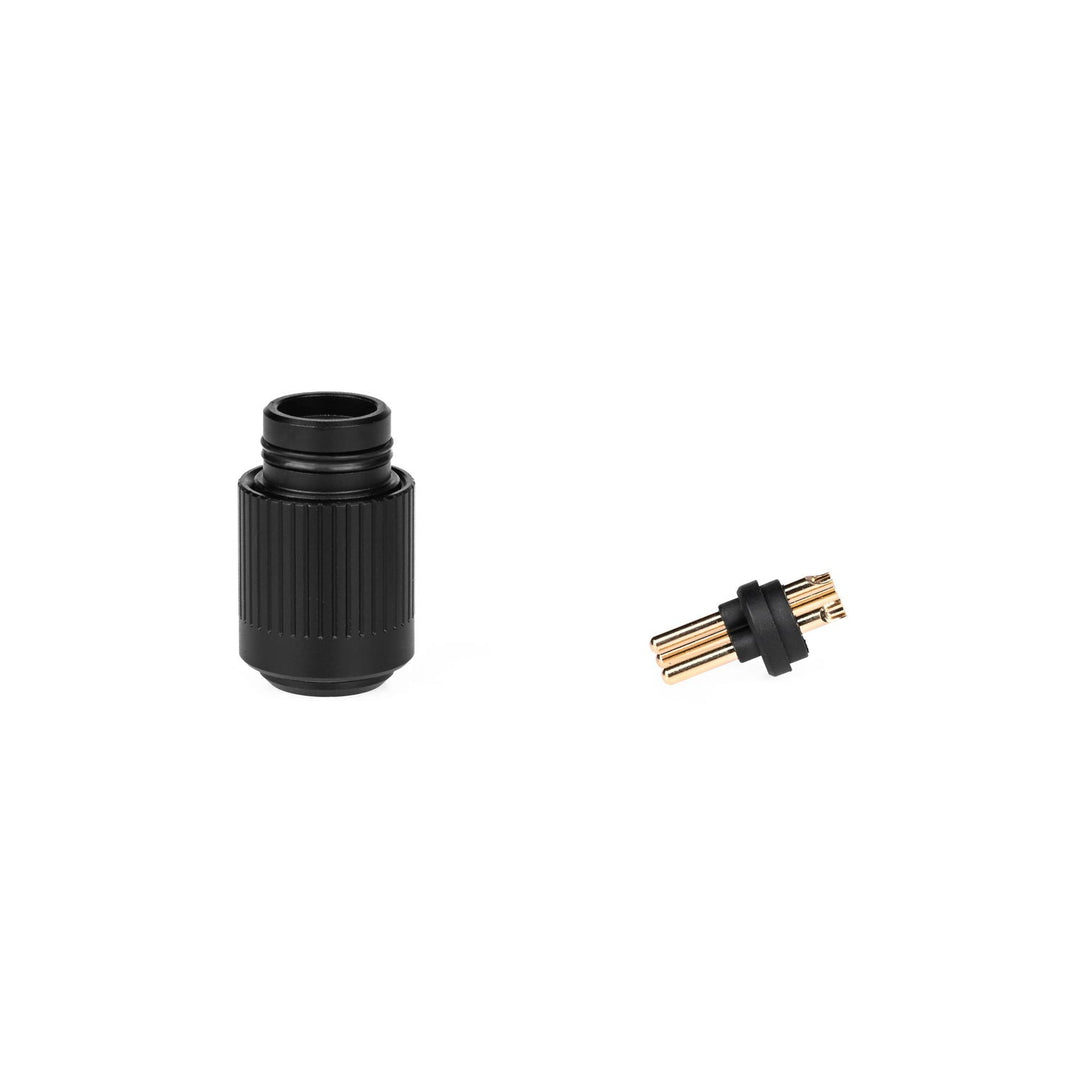

ダミーシーリングキャップにはオス型とメス型があり、ピンのブリッジ接続や電気的連続性が必要な場合に使用できるショートタイプも用意されています。ショートタイプには内部接点が含まれており、特殊な配線構成に合わせて半田付けや接着密封を行うことができます。

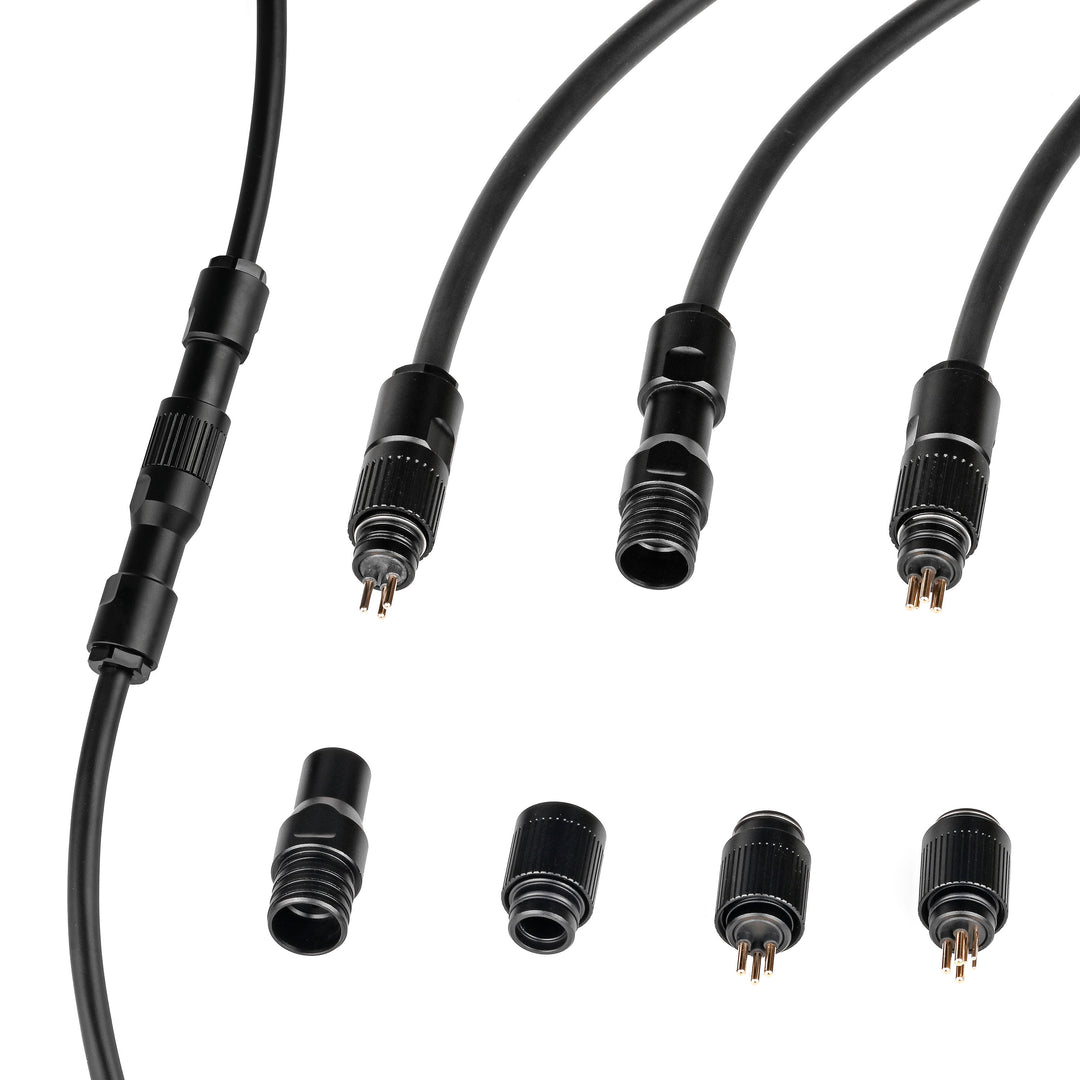

これらのシーリングキャップはBlu-Subの 深海ケーブルコネクター – メスソケット＆オスプラグ および 深海ケーブルコネクター – M10バルクヘッド と完全に互換性があり、安全で現場で構成可能な水中アセンブリに必要なモジュラーインターフェースを完成させます。
対応製品：深海ケーブルコネクター – メスソケット＆オスプラグ
別売
Blu-Subダミーシーリングキャップは、 深海ケーブルコネクター – メスソケット＆オスプラグ と直接接続できるように設計されています。 各キャップはネジ径が一致し、未使用コネクターを確実に密閉・保護するための形状になっています。 対応するコネクタータイプに合わせてオス・メスのバージョンがあり、システム要件に応じてショートタイプおよび非ショートタイプの両方を選択できます。
対応製品：深海ケーブルコネクター – M10バルクヘッド
別売
Blu-Subダミーシーリングキャップは、 深海ケーブルコネクター – M10バルクヘッド と完全に互換性があります。 バルクヘッドポートが未使用の場合、これらのキャップをねじ込むことで防水性能を維持し、内部接点を保護することができます。 ショートタイプおよび非ショートタイプのオプションがあり、稼働中の運用でも長期的な耐久性を確保します。
配送リスト
メス仕様： ・ショートコア × 1（選択時） ・クラムシェル × 1 オス仕様： ・ショートコア × 1（選択時） ・クラムシェル × 1 ・シャフトOリング × 1 ・固定リング × 1 ・ロッキングキャップ × 1
技術仕様
ショートタイプダミープラグの使用方法：
ショートタイプのダミープラグは、必要以上のコアを備えています。要件に応じて、ピンの先端をはんだ付けし、接着剤で充填してロッキングキャップシェルに押し込むことができます。ショート接続を行う際は、はんだ付け部分が銅ピンの外径より外側にはみ出さないように注意し、シェルとの接触を防いでください。
| 仕様 | 3ピン | 6ピン |
|---|---|---|
| コア定格電圧 | 500VAC | 500VAC |
| コア定格電流 | 15A（16AWG） | 15A（16AWG）+3A（24AWG） |
| 絶縁抵抗 | ≥10MΩ | ≥10MΩ |
| 接触抵抗 | ≤10mΩ | ≤10mΩ |
| 使用温度範囲 | -25～70℃ | -25～70℃ |
| 最大導線径 | 16AWG | 16AWG＋24AWG |
下図に寸法図を示します。 これには、Blu-Subの深海ケーブルコネクターラインナップ全ての部品（深海ケーブルコネクター – メスソケット＆オスプラグ、深海ケーブルコネクター – M10バルクヘッド、深海ケーブルコネクター – ダミーシーリングキャップ）が含まれています。
配線ガイド
ダミーシーリングキャップは何に使用されますか？
ダミーシーリングキャップは、未使用の深海ケーブルコネクター（メスソケットおよびオスプラグ）やM10バルクヘッドを保護・防水するために使用されます。これにより、使用していないコネクターへの水の侵入やピンの腐食を防ぎます。
標準タイプとショートタイプの違いは何ですか？
標準タイプのダミープラグはシーリング機能のみを提供します。ショートタイプのダミープラグは、特定のピンを内部でブリッジ接続し、システムへの信号送信やオープンラインの保護に使用できます。
すべてのBlu-Subコネクターと互換性がありますか？
はい。オスダミープラグは深海ケーブルコネクターのメスソケットまたはM10バルクヘッドを密閉するために使用され、メスダミープラグは深海ケーブルコネクターのオスプラグを密閉します。
水中に入れる前に完全に挿入する必要がありますか？
はい。すべてのドライメイト接続と同様に、ダミーシーリングキャップは防水性能を維持するため、水中に入れる前に確実に奥まで挿入する必要があります。
