説明

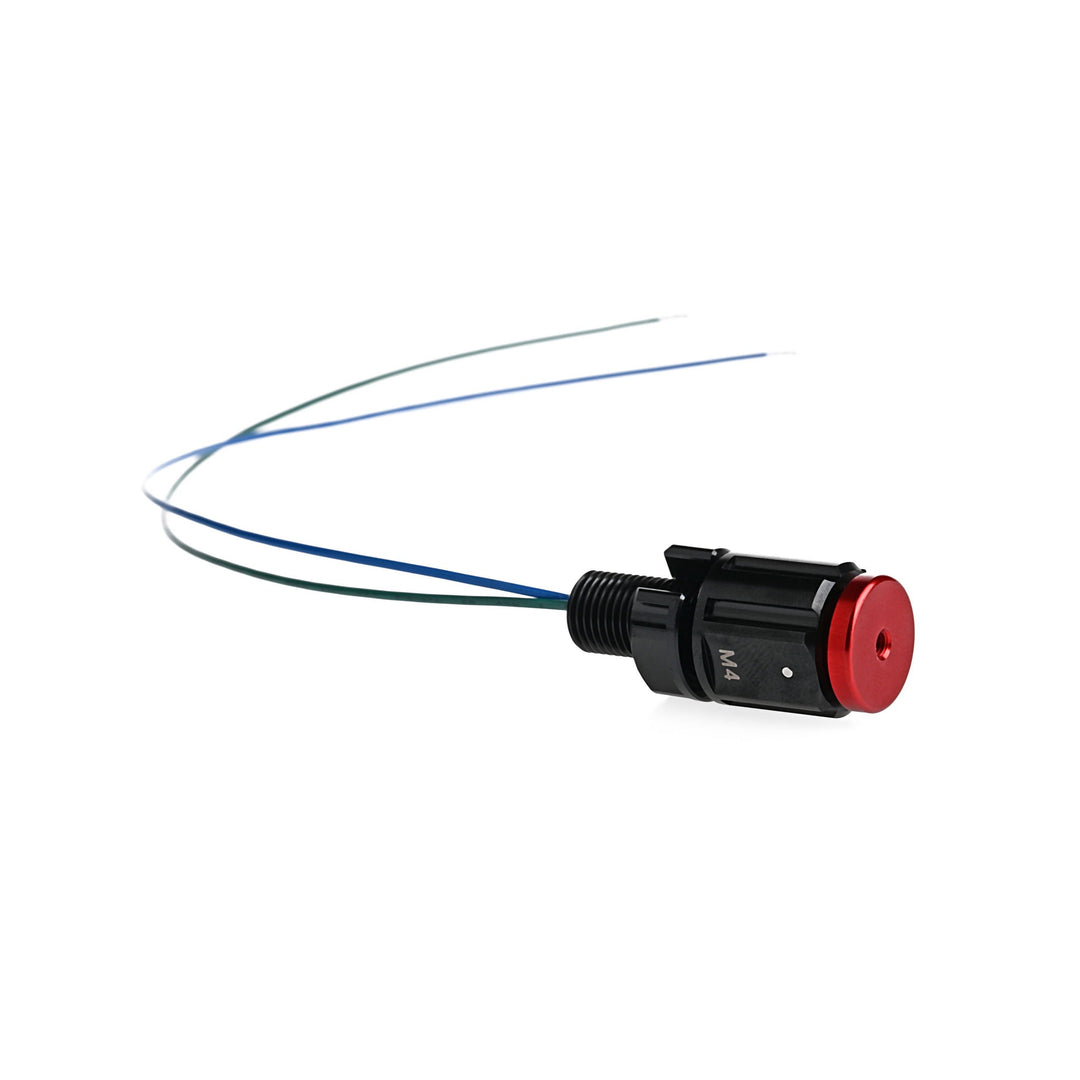

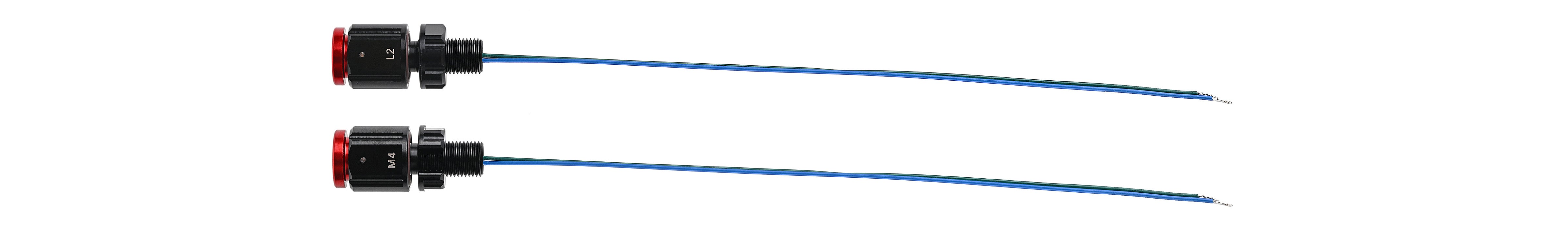

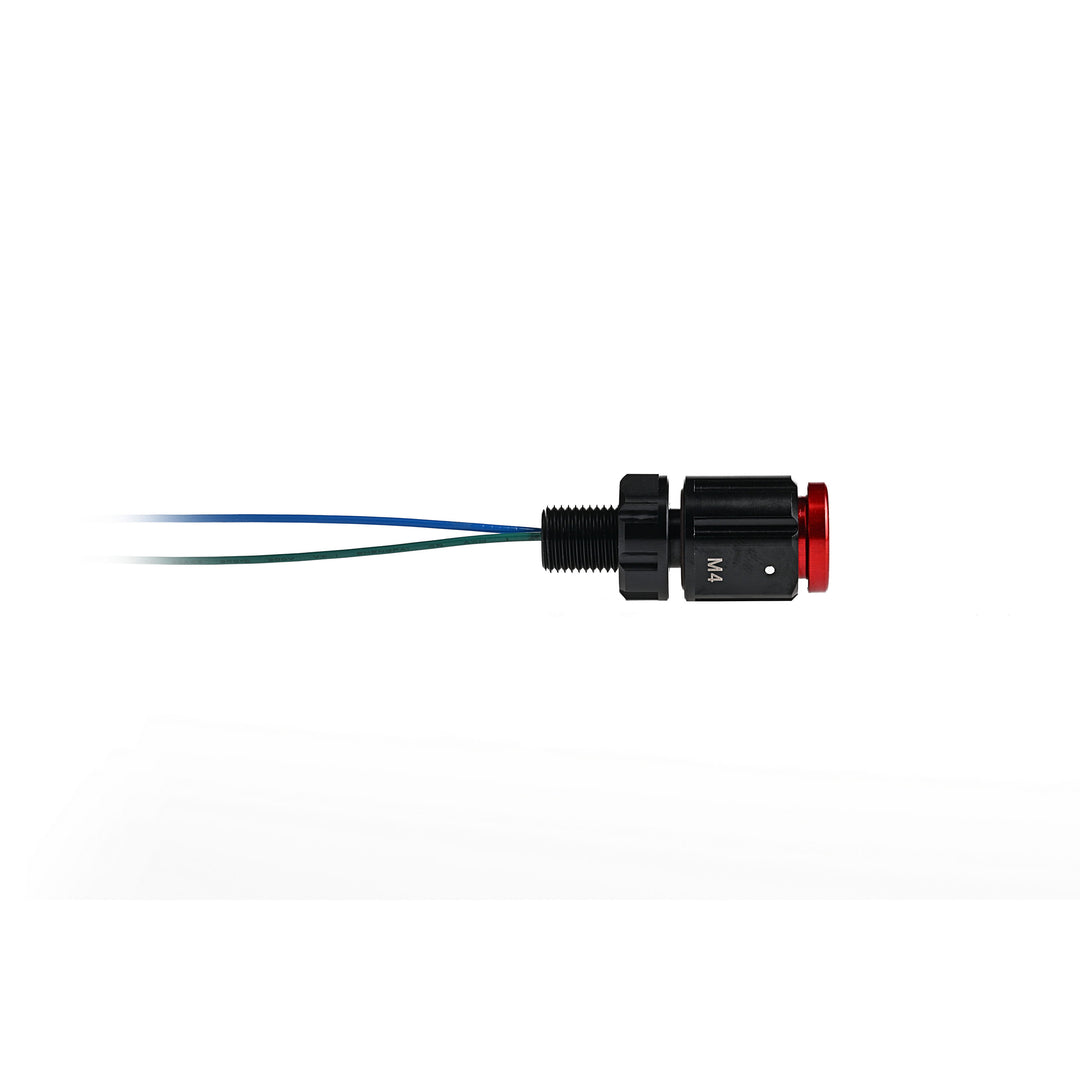

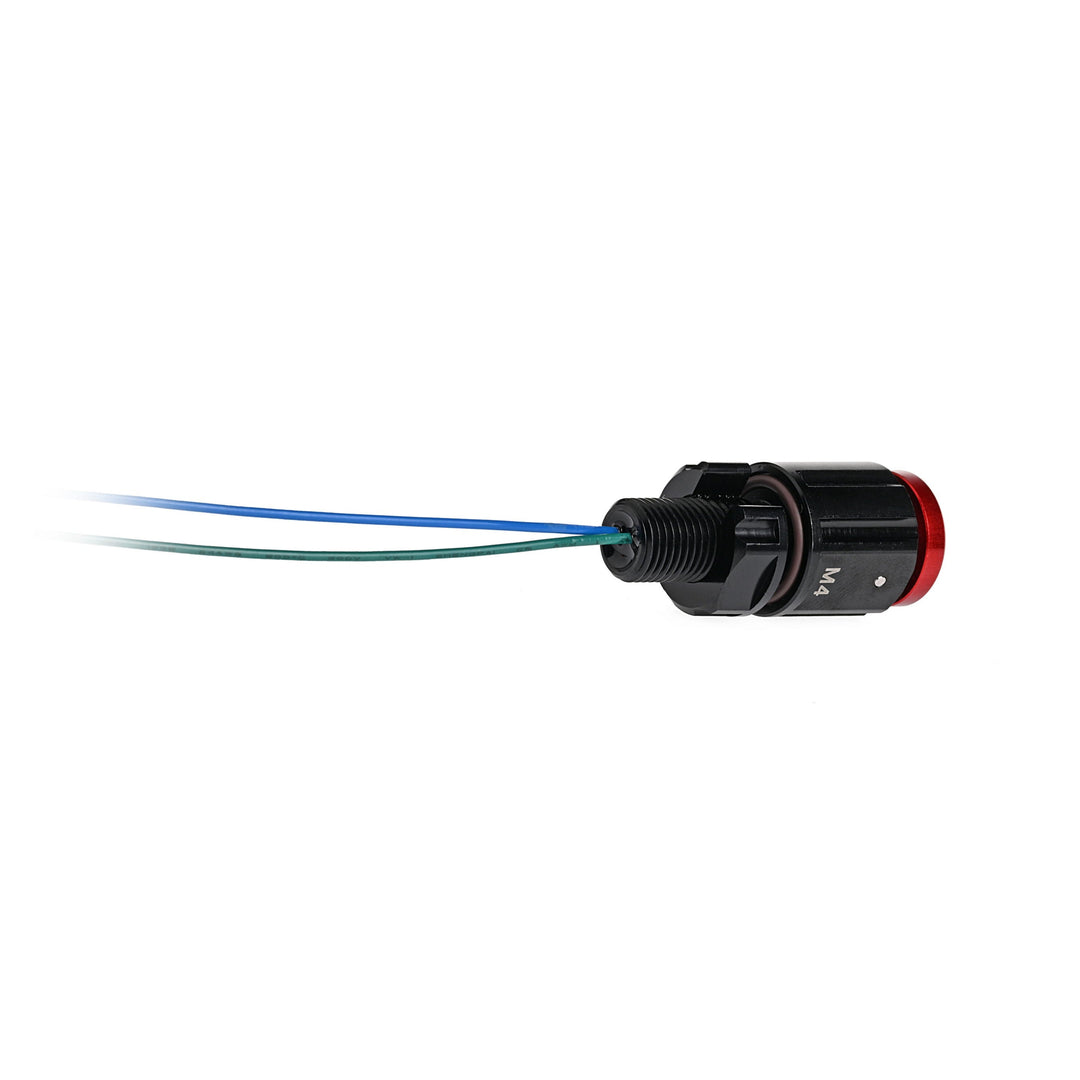

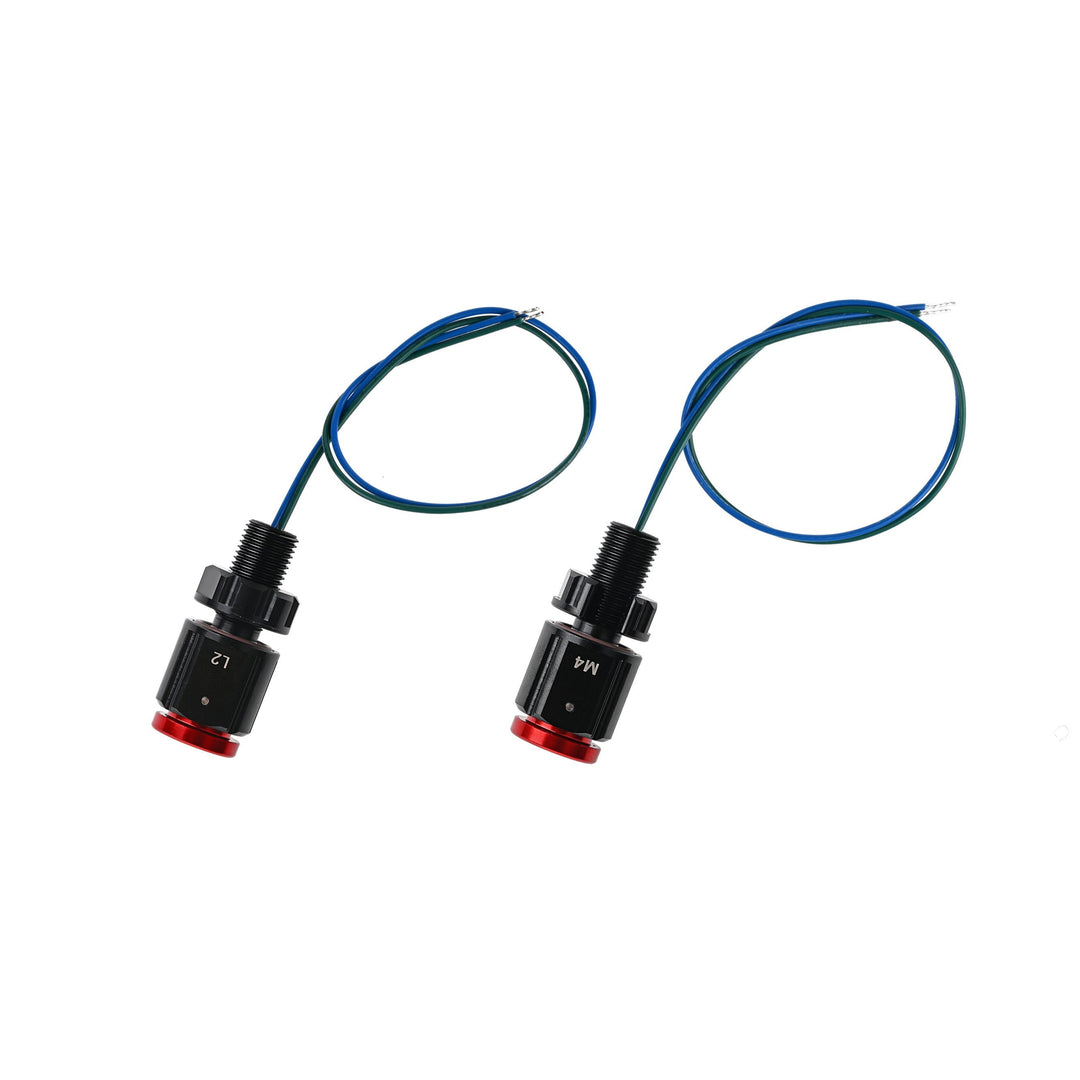

水中用 M10 圧力トリガースイッチは、手動モーメンタリボタンまたは自動水深作動トリガーとして機能するコンパクトな通常開スイッチです。2 種類の作動深度バージョン（2 Bar / 0.2 MPa（20 m）および 4 Bar / 0.4 MPa（40 m））があり、水圧による作動が必要な水中システムへの組み込みに適しています。
圧力がしきい値以下の場合、このスイッチはモーメンタリプッシュボタンとして動作し、押されている間のみ回路を閉じます。作動圧を超える水深まで沈めるとスイッチは閉状態に切り替わり、その深度が維持されている間は ON 状態を保持します。これにより、ROV/AUV の潜行確認、安全インターロック、または特定深度での自動制御シーケンスなどの動作トリガーとして最適です。
また、このスイッチは MOS ローサイドスイッチボードと組み合わせることで、水圧に基づいた自動大電流制御が可能です。定格深度に達するとスイッチが連続導通し、MOS ボードを介して下流のデバイスへ電力を供給します。作動深度より浅い位置で手動操作すると一時的に導通しますが、ラッチしないため、MOS ボードの手動オーバーライド用途には適していません。
注意：20 m および 40 m の表記は概算であり、実際の水の密度に依存します。ユーザーは温度、塩分濃度、高度などにより静水圧が変化するため、実環境でのテストによりトリガー深度を調整する必要があります。例えば、海水（密度 約 1,025 kg/m³）は淡水（密度 約 1,000 kg/m³）より圧力が高いため、同じ圧力設定でも淡水中では作動深度がわずかに深くなります。内蔵の圧力許容差により、数メートル程度の誤差範囲が生じる可能性があり、システム設計時に考慮する必要があります。

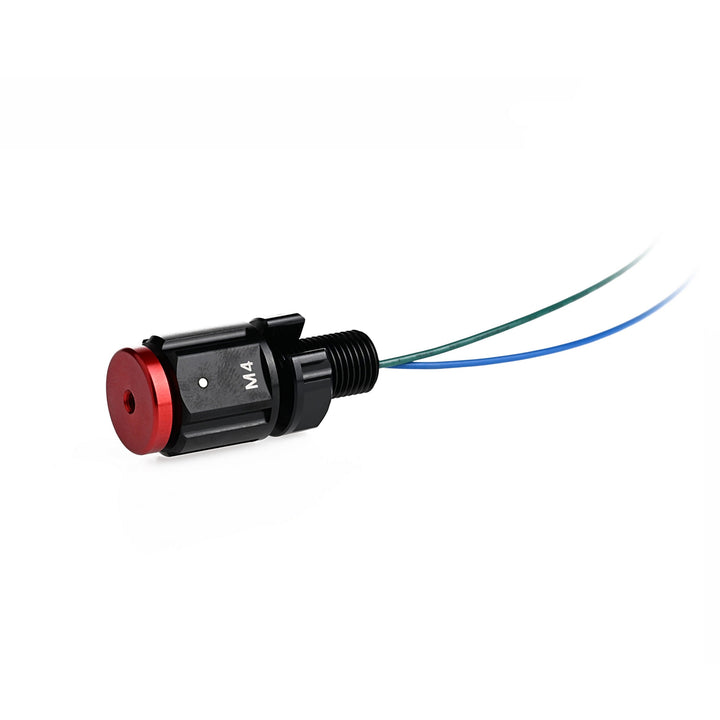

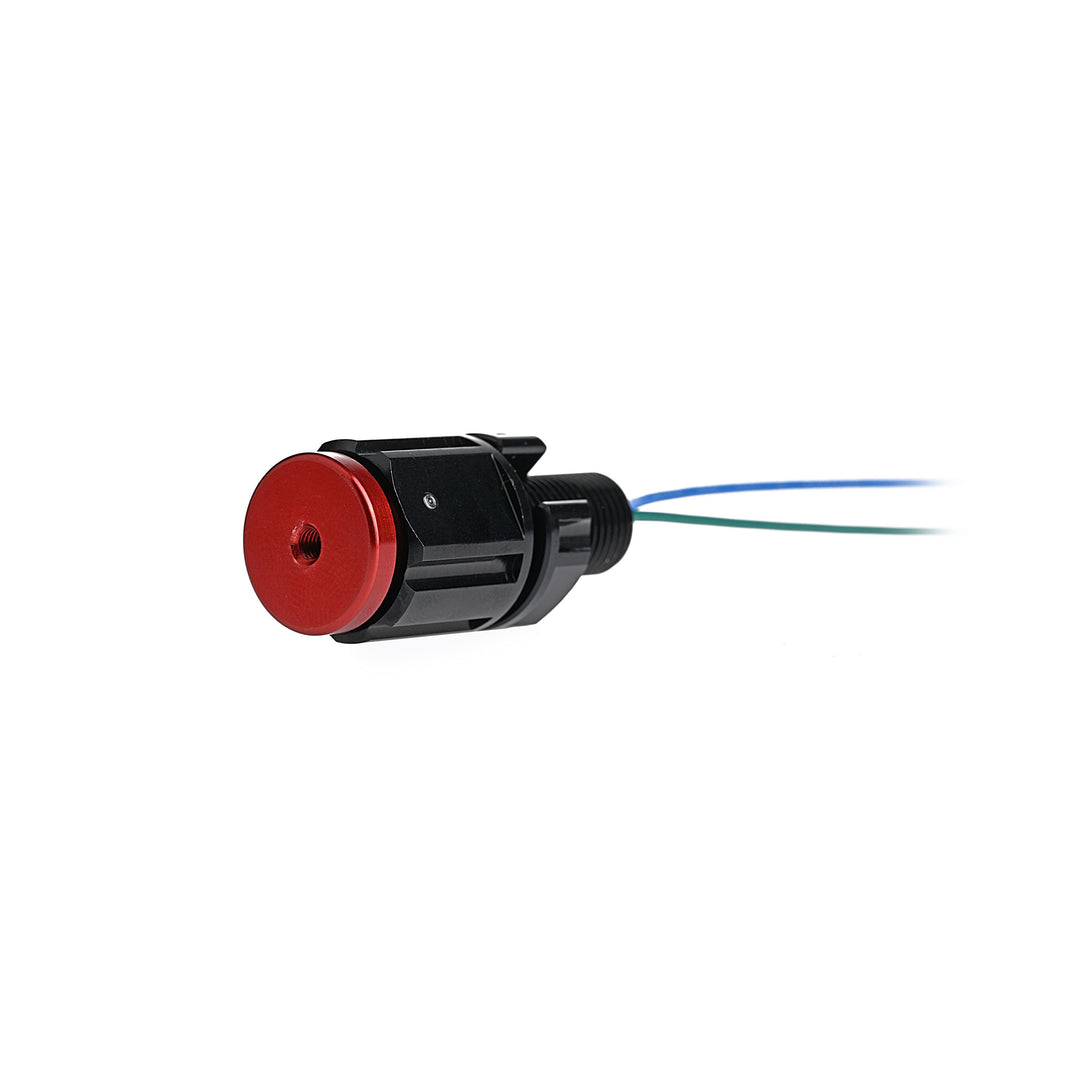

赤い作動キャップには M3 ねじ穴があり、カスタムトリガーボタンや延長部品の取り付けが可能です。ハウジングはアルマイト処理されたアルミニウムを CNC 加工で製造しており、最大 1,000 m の水深で動作します。スイッチは 2 線出力（24 AWG 青および緑リード）を採用し、信号レベル用途で最大 125 V・0.5 A をサポートします。高電流または高電圧システムを扱う場合は、安全な動作のため外部リレーまたは MOSFET 回路との併用を推奨します。
この通常開圧力スイッチは、圧力が解除されると自動的にリセットされ、動作によって自己クリーニング機能を備えています。濁水や塩水環境で長期間使用した後は、温水の淡水で洗浄し、アクチュエータを数回押して付着物を除去してください。
MOS ローサイドスイッチボードとの条件付き互換性
別売
水中用圧力トリガースイッチは、特定の用途において MOS ローサイドスイッチボードと組み合わせて使用できます。センサーが定格作動深度（例：2 Bar / 0.2 MPa モデルの場合は約 20 m）に達すると、自動的に導通し、MOS ボードが下流デバイスを作動させます。
作動深度より浅い位置では、センサーはモーメンタリスイッチとして動作し、手動で押すと導通し、離すと切断されます。ただし、この手動操作はラッチされないため、MOS ボードの手動オーバーライド用途には適していません。
配送リスト
1 x 圧力スイッチ 1 x Oリング 1 x ナット
技術仕様
| 水中用 M10 圧力トリガースイッチ – 材質と設計 | ||
| 項目 | 2 Bar / 0.2 MPa（20 m） | 4 Bar / 0.4 MPa（40 m） |
| 素材 | アルミニウム | アルミニウム |
| 外観 | 赤いボタン、黒いバルクヘッド | 赤いボタン、黒いバルクヘッド |
| Oリングサイズ | Ø12 × 1.5 | Ø12 × 1.5 |
| Oリング材質 | FKM75 ブラウンフッ素ゴム | FKM75 ブラウンフッ素ゴム |
| 水中用 M10 圧力トリガースイッチ – 性能特性 | ||
| 特性 | 2 Bar / 0.2 MPa（20 m） | 4 Bar / 0.4 MPa（40 m） |
| 最大定格深度 | 1,000 m / 3,280 ft | 1,000 m / 3,280 ft |
| 設計寿命 | 3 年または 500 サイクル | 3 年または 500 サイクル |
| 温度範囲（空気中） | -25 ～ 60°C / -13 ～ 140°F | -25 ～ 60°C / -13 ～ 140°F |
| 温度範囲（水中） | -4 ～ 40°C / 32 ～ 104°F | -4 ～ 40°C / 32 ～ 104°F |
| ボタン負荷 | 20 N | 40 N |
| 作動深度 | 0.2 MPa（自己補正） | 0.4 MPa（自己補正） |
| 配線長 | 約 200 mm | 約 200 mm |
| 配線色 | 青、緑 | 青、緑 |
| 配線仕様 | 24 AWG | 24 AWG |
| 電気特性 | 最大 0.5 A / 125 V | 最大 0.5 A / 125 V |
| リセットモード | モーメンタリ式、自己復帰型 | モーメンタリ式、自己復帰型 |
取付穴寸法
| 推奨サイズ | 水中用 M10 圧力トリガースイッチ （2 Bar / 0.2 MPa / 20 m および 4 Bar / 0.4 MPa / 40 m） |
|---|---|
| 推奨バルクヘッド貫通穴径（A） | Ø10.1 ± 0.1 |
| ハッチカバーの厚さ（B） | 13 mm |
| 表面範囲（C） | 20 mm |
濁った水中で使用していると、ボタンを押す際に少し抵抗を感じます。これは正常ですか？
はい、正常です。微細な隙間に不純物や塩の結晶が入り込むことがあります。スイッチをぬるま湯に浸し、ボタンを繰り返し押すことで不純物を取り除くことができます。
このスイッチは高電流の電源を扱えますか？
いいえ、高電圧または高電流の電源を制御する場合は、MOS スイッチまたはリレーを使用してください。
このスイッチの電気回路図を提供できますか？
いいえ、これは単純な物理的 ON/OFF スイッチであるため、通常のスイッチとして扱うことができます。
このスイッチは浅い水中や空気中でも使用できますか？
はい、水深 0〜1,000 m の範囲および空気中でも使用可能です。
「作動深度」とは何を意味しますか？
作動深度内ではモーメンタリスイッチとして機能し、押すと回路が閉じ、離すと開きます。水圧が作動深度に達すると、スイッチは自動的に ON 状態となり、その深度を超えている間は ON のまま維持されます。
作動深度は正確ですか？
作動ポイントには多少のばらつきがあります。正確な水深での作動が必要な場合は、使用前に複数回の水圧試験を行い、キャリブレーションすることをお勧めします。
作動深度を超えると水圧で破損しますか？
いいえ、破損しません。このスイッチは作動深度に関係なく、最大 1,000 m の水深で動作するように設計されています。
