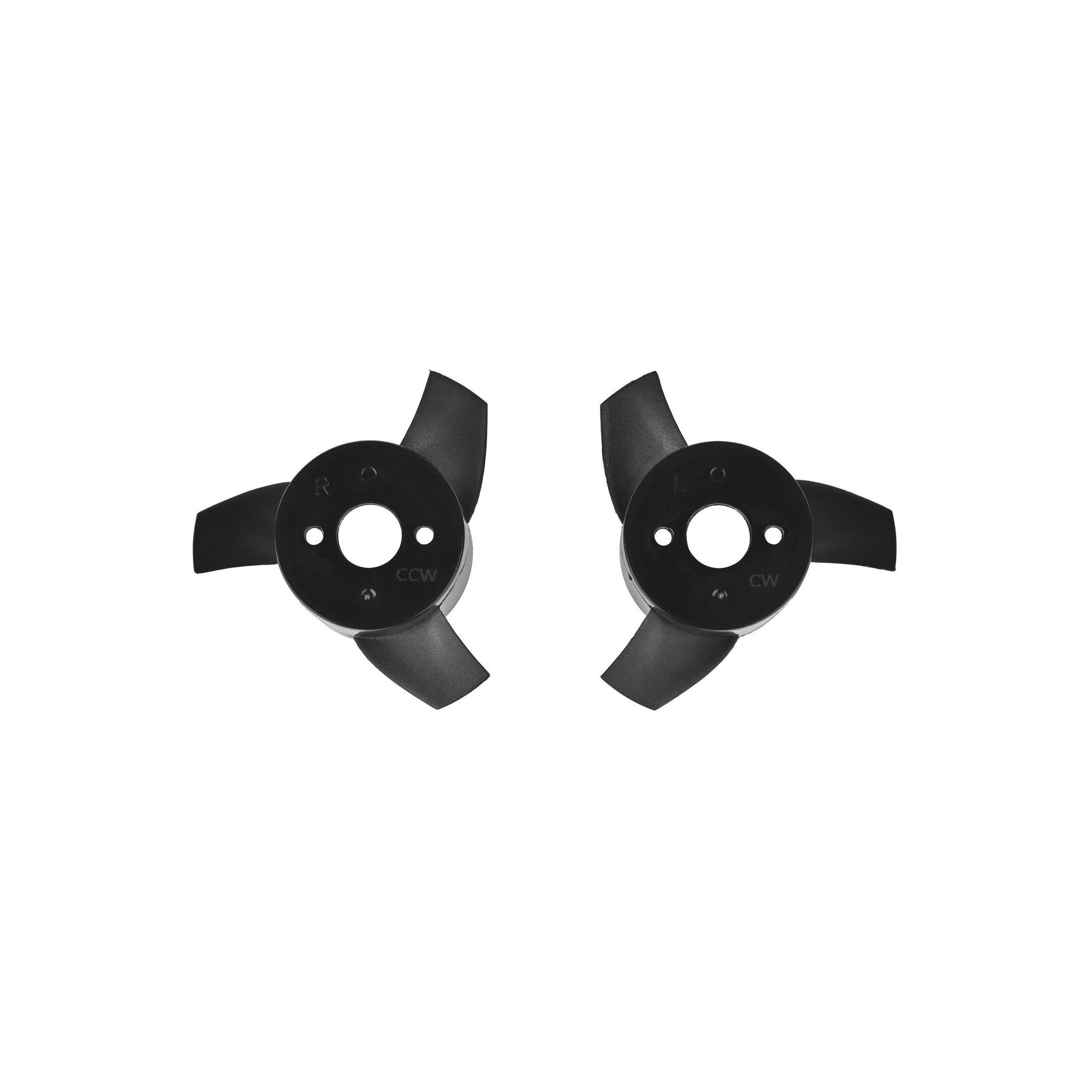

CW ve CCW üç kanatlı pervaneler içeren Blu-Thrust Z60/Z60E 12V dönüşüm seti.
Blu-Thrust Z60 su altı iticisi için mavi ön ve arka yosun koruyucular.
Blu-Thrust Z60E su altı iticisi için gri ön ve arka yosun koruyucular.

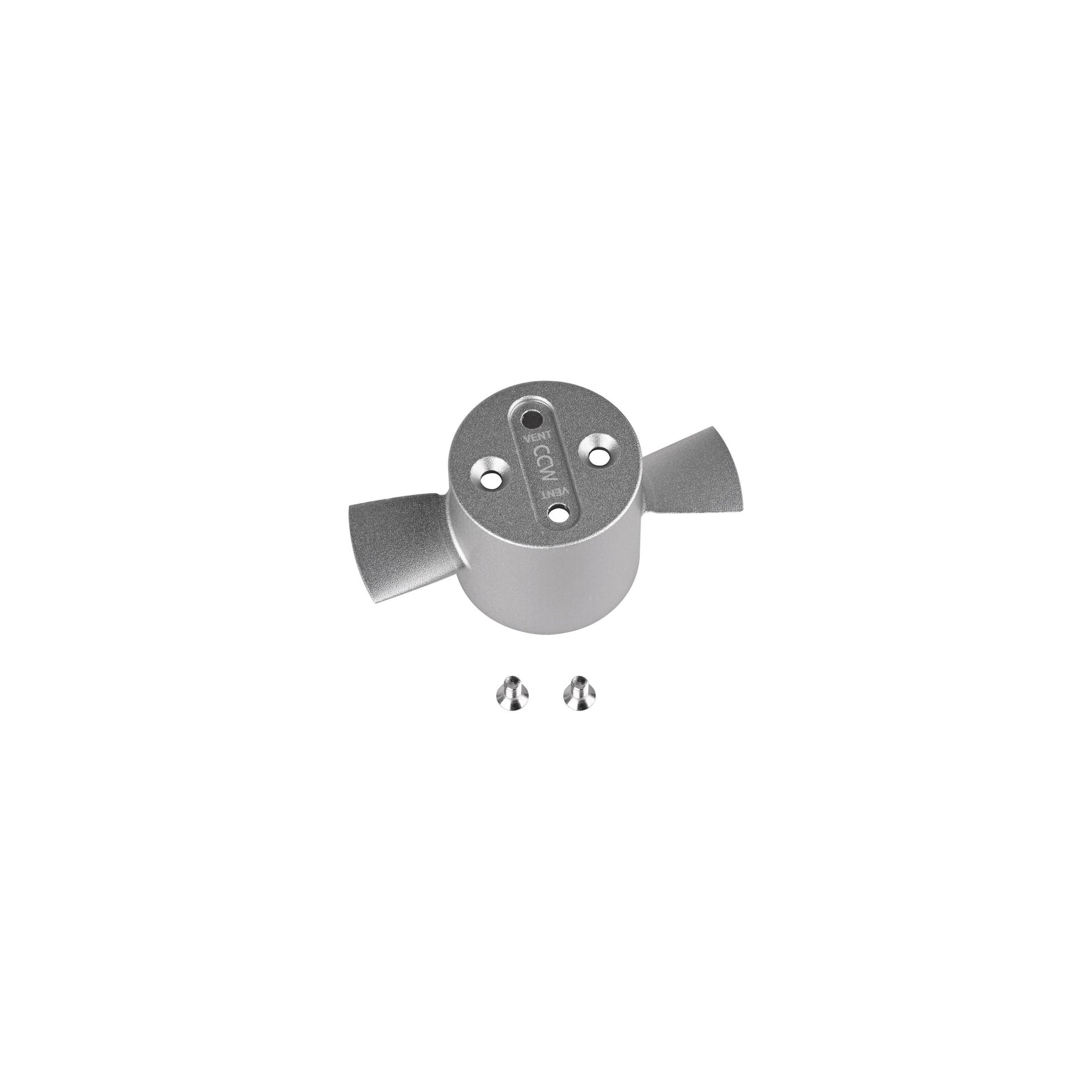

İki montaj vidalı Blu-Thrust Z60/Z60E HD alüminyum pervane, saat yönünün tersine (CCW).
İki montaj vidalı Blu-Thrust Z60/Z60E HD alüminyum pervane, saat yönünde (CW).

Blu-Thrust Z60 ve Z60E Su Altı İticisi

BS-SSC-BTZ60-500-A1A1


Normal fiyat$148.00

15 Adet mevcut; Stoktan Hızlı Sevkiyat - Sevkiyat süresi: 1-2 İş Günü

Ek Adetler Sipariş Üzerine Üretim - Sevkiyat süresi: 5-6 Hafta

HS 8501.31 (CN)
Kargo ödeme sırasında hesaplanır.

Tip

Blu-Thrust Z60 & Z60E Su Altı İticisi , ROV'lar, USV'ler, dalgıç tahrik araçları ve diğer su altı sistemleri için tasarlanmış kompakt ve yüksek performanslı bir su altı tahrik ünitesidir. Harici rotor üzerinden doğrudan tahrikli bir pervaneye sahip, tam reçine ile kapsüllenmiş ve sızdırmaz fırçasız dış rotorlu motora sahiptir ve mekanik olarak sağlam, yerden tasarruf sağlayan bir yapıda hızlı tepki veren itiş sunar. İticinin nominal çalışma derinliği: 300 m / 984 ft.

Standart Z60 ve Z60E, şu sistemler için optimize edilmiş 2 kanatlı pervaneler kullanır: 24 V / 6S sistemler; çalışma gerilimi aralığı: 10–25.2 VDC . İsteğe bağlı Blu-Thrust Z60 HD Alüminyum Pervaneler , yayımlanan itiş ve güç özellikleri benzer olan, daha dayanıklı 2 kanatlı alternatiflerdir. Şu sistemler için: 12 V / 3S, şu seti takın: Blu-Thrust Z60/Z60E 12V 3 Kanatlı Pervane Dönüşüm Seti (CCW+CW) ve şu gerilim aralığını kullanın: yalnızca 9–12.6 VDC. Motor aynı yaklaşık 500 KV platformunu korur; geçerli gerilim aralığını pervane geometrisi belirler.

Motor, tam reçine kapsülleme (izolasyon sızdırmazlığı) kullanır ve güvenilir su altı çalışması için iç bileşenlere elektriksel izolasyon ve su geçirmez koruma sağlar.

İtiş kanalı grubu, pervane değişimini ve kalıntıların temizlenmesini kolaylaştırmak için sökülebilir yapıdadır. Dahil edilen ön ve arka yabani ot koruyucuları IP2X parmak koruma standardını karşılar. Kanal üzerindeki dört montaj deliği ve bir merkezi montaj deliği, araç platformlarına güvenli mekanik entegrasyon sağlar.

Daha yüksek itiş gerektiren uygulamalar için daha büyük Blu-Thrust Z80 & Z80E Su Altı İticisi.

Elektriksel Özellikler & Sürümler

  • Standart Versiyon (Blu-Thrust Z60): Dahili ESC içermez. Harici bir ESC'ye bağlantı için üç motor faz kablosu (kırmızı, sarı, siyah) ile tedarik edilir. Bağımsız sürücü elektroniği gerektiren sistemler için idealdir.
  • Dahili ESC Versiyonu (Blu-Thrust Z60E): Gövde içine entegre edilmiş, özel olarak ayarlanmış bir trapezoidal ESC içerir. Gri gövde rengi, versiyonun tanımlanmasına ve kablolamanın ayırt edilmesine yardımcı olur. ESC'nin itici gövdesine entegre edilmesi, muhafaza içindeki alan ihtiyacını azaltır ve etkin ısı dağılımını destekler.
  • Standart 24V / 6S Pervane Konfigürasyonu: Orijinal Z60/Z60E 2 kanatlı pervane setini kullanır. Bu, itici kitleriyle birlikte sunulan standart konfigürasyondur ve maksimum Z60 itiş gücünün istendiği 24 V / 6S sistemler için optimize edilmiştir. İsteğe bağlı Blu-Thrust Z60 HD Alüminyum Pervane , bu 24V / 6S konfigürasyonu için doğrudan bir 2 kanatlı yedek olup standart plastik pervane ile aynı performans özelliklerini korur.
  • İsteğe Bağlı 12V / 3S Pervane Konfigürasyonu: Kullanılan set: Blu-Thrust Z60/Z60E 12V 3 Kanatlı Pervane Dönüşüm Seti (CCW+CW). İtici gövdesi, motor, KV değeri, kablo, montaj düzeni ve nominal derinlik değişmez. Performans farkı, 12V / 3S çalışma için optimize edilip test edilmiş 3 kanatlı pervane geometrisinden kaynaklanır. HD alüminyum pervane, 12V / 3S yapılandırmasında kullanılmaz.

Her itici, seçilen dönüş yönüne (CCW veya CW) göre önceden takılmış bir pervane ile birlikte gelir ve karşı dönüş yönünde bir yedek pervane içerir.

Mevcut Konfigürasyonlar:

  • Saat Yönünün Tersine (CCW) Su Altı İtici Kiti
    İçerik: 1 × İtici (önceden takılmış CCW pervane ile), 1 × Ek CW pervane, 1 × Ön Yabani Ot Koruyucusu, 1 × Arka Yabani Ot Koruyucusu
  • Saat Yönünde (CW) Su Altı İtici Kiti
    İçerik: 1 × İtici (önceden takılmış CW pervane ile), 1 × Ek CCW pervane, 1 × Ön Yabani Ot Koruyucusu, 1 × Arka Yabani Ot Koruyucusu
  • CCW + CW Standart Pervane Seti
    İçerik: 1 × CW standart pervane, 1 × CCW standart pervane
  • Blu-Thrust Z60 HD Alüminyum Pervane - CCW - Yalnızca Pervane
    İçerik: 1 × CCW HD alüminyum pervane, 2 × montaj vidası
  • Blu-Thrust Z60 HD Alüminyum Pervane - CW - Yalnızca Pervane
    İçerik: 1 × CW HD alüminyum pervane, 2 × montaj vidası
  • Blu-Thrust Z60/Z60E 12V 3 Kanatlı Pervane Dönüşüm Seti (CCW+CW)
    İçerik: 1 × 12V 3 kanatlı CCW pervane, 1 × 12V 3 kanatlı CW pervane, 4 × montaj vidası
  • Ot Koruyucu Seti (Ön & Arka)
    İçerik: 1 × Ön Yabani Ot Koruyucusu, 1 × Arka Yabani Ot Koruyucusu

Dönüş Notları:

  • Motor, elektronik kontrol aracılığıyla çift yönlü dönüşü destekler.
  • CW ve CCW pervaneler, çoklu itici araç düzenlerinde reaktif torkun dengelenmesine yardımcı olmak için kullanılan ayna görüntülü tasarımlardır.
Malzeme İtici Gövdesi:
• Standart (Z60): PC Siyah + Mavi
• Dahili ESC (Z60E): PC Gri

Standart Pervaneler:
• Z60: PC + Cam Elyafı (Siyah)
• Z60E: PC + Cam Elyafı (Gri)

HD Alüminyum Pervane:
• 6061 Alüminyum, Doğal Sert Eloksallı

12V 3 Kanatlı Pervane Dönüşüm Seti:
• Naylon + Cam Elyafı (Siyah)

Ot Koruyucu (Ön & Arka):
• Z60: PC (Mavi)
• Z60E: PC (Gri)

Insertler: 316 Paslanmaz Çelik
Ağırlık İtici: yaklaşık 245 g (yapılandırmaya bağlı) / Standart Pervane Seti: 16 g / HD Alüminyum Pervane: her biri 17 g / 12V 3 Kanatlı Pervane Dönüşüm Seti: 16 g / Ot Koruyucu (Ön & Arka): 18 g
Renk Z60: Siyah + Mavi (gövde), Siyah (standart pervaneler), Mavi (yabani ot koruyucu)
Z60E: Gri (gövde), Gri (standart pervaneler), Gri (yabani ot koruyucu)
HD Alüminyum Pervane: Doğal sert eloksallı alüminyum yüzey
12V 3 Kanatlı Pervane Dönüşüm Seti: Siyah
Derinlik Derecesi 300 m / 984 ft
Boyutlar Boyut çizimine bakınız. Z60 ve Z60E aynı itici gövde boyutlarını paylaşır; 12V pervane dönüşüm seti ve HD alüminyum pervane, montaj düzenini veya dış itici boyutlarını değiştirmez.

Bu site hCaptcha ile korunuyor. Ayrıca bu site için hCaptcha Gizlilik Politikası ve Hizmet Şartları geçerlidir.

Açıklama

Optimize edilmiş pervane ve kanal geometrisi, simülasyonlar, pratik testler ve uzun süreli su altı değerlendirmeleri ile doğrulanmıştır. Her bir ünite üretim sırasında tam güçte su altında test edilir ve son doğrulama işlemlerinden dolayı az miktarda su kalıntısı içerebilir.

Dayanıklılık testleri, kontrollü kapalı alan tatlı su koşullarında >200 saat kesintisiz dönüş göstermiştir. Standart pervane konfigürasyonunda itici, 10 – 25.2 VDC gerilim aralığında çalışır ve 24 V / 6S sistemler için optimize edilmiştir. 24 V'ta, standart test koşulları altında yaklaşık 3.7 kgf ileri itiş üretir ve maksimum itiş, çalışma gerilim aralığının üst sınırına yakın değerlerde ~4 kgf değerine yaklaşır.

Daha yüksek dayanım gerektiren 24 V / 6S kullanımı için isteğe bağlı Blu-Thrust Z60 HD Alüminyum Pervane , standart plastik 2 kanatlı pervanenin yerine takılan 6061 alüminyum bir pervanedir. Hem Z60 hem Z60E ile uyumludur, standart kanat profilini korur ve eşdeğer çalışma koşullarında benzer itiş ve güç sağlaması beklenir. Aşındırıcı tortular ve sert kalıntılar yine de pervaneye veya iticiye zarar verebilir.

12V sınıfı / 3S sistemler için aynı Z60 veya Z60E itici gövdesi, Blu-Thrust Z60/Z60E 12V 3 Kanatlı Pervane Dönüşüm Seti (CCW+CW) ile kullanılabilir. Bu ayrı bir 12 V motor modeli değildir; Z60 ve Z60E aynı yaklaşık 500KV motor platformunu korur. 12V optimizasyonu, 9 – 12.6 VDC giriş aralığında çalışacak şekilde test edilmiş özel 3 kanatlı pervane geometrisi ile sağlanır. HD alüminyum pervane, 12V / 3S dönüşüm pervanesi değildir ve yalnızca standart 24V / 6S konfigürasyonu için 2 kanatlı pervane olarak sunulmaktadır.

12V 3 kanatlı pervane takıldığında itici, en fazla 1.7 kgf ileri itiş ve 1.3 kgf geri itiş sağlar; bu değerler standart test koşullarında, koruyucusuz ve 3S tam gaz için geçerlidir. Koruyucuların etkisi yöne ve pervane yapılandırmasına bağlıdır. Yayımlanan standart 6S testinde geri itiş, koruyuculu ve koruyucusuz durumda 3.7 kgf kalırken geri akım 11.1 A değerinden 13.5 A değerine yükselir. İleri itiş 4.0 değerinden 3.2 kgf değerine düşer. Her koruyucu montajının aynı etkiyi oluşturduğunu varsaymak yerine yapılandırmaya özgü değerleri kullanın.

Kablolama, birlikte verilen Deep-Sea 3 Damarlı (20 AWG) Su Altı Kablosu ile sağlanır; uzunluğu yaklaşık 900 mm'dir. Kablo, su geçirmez muhafaza entegrasyonu için Blu-Sub M10 rakorlu kablo geçişleriyle ve özel Orta Derinlik M8 rakorlu kablo geçişiyle uyumludur.

Ünite, 4 × M3 dişli insert ve 1 × M5 merkezi dişli insert kullanılarak monte edilir; montaj delik aralığı: 15 × 25 mm. Hem tuzlu hem tatlı suya uygun olan itici, korozyon riskini azaltmak için tuzlu suda kullanımdan sonra temiz suyla durulanmalıdır.

Not: Kablo bağlantısını muhafazanıza su geçirmez şekilde sabitlemek için uyumlu bir kablo penetratörü gereklidir. Gerekli derinlik derecenize ve muhafaza konfigürasyonunuza uygun bir penetratör modeli seçin.



Large Top Image

Subsea cable penetrator options, including gland assemblies, potting-type bodies and an exploded cable gland
Penetratör Seçenekleri

Ayrı Satılır

Blu-Thrust Z60/Z60E, yaklaşık 900 mm uzunluğunda şu kabloyla gelir: Deep-Sea 3 Damarlı (20 AWG) Su Altı Kablosu. Gerçek kablo çapına ve muhafaza portuna uygun bir geçiş seçin. Standart Z60 uçları üç motor fazıdır; Z60E uçları kırmızı Power +, siyah Power − / sinyal toprağı ve sarı PWM sinyalidir.

Derin Deniz M10 Rakorlu Kablo Geçişleri – Bu kablo için belirtilen boyutu seçin: 3 × 20 AWG için 6.4 × 4.3. Alüminyum sürümlerin nominal derinliği: 1,000 m; paslanmaz çelik sürümlerin: 1,000 m.

Sığ Su M10 Rakorlu Kablo Geçişleri – Sığ suda kullanım için doğru boyutlandırılmış rakor; nominal derinliği: 100 m. Bunun seçilmesi, tamamlanmış sistemi en fazla 100 m ile sınırlar.

Orta Derinlik M8 Rakorlu Kablo Geçişi – Z60/Z60E 3 × 20 AWG kablosuna özeldir; nominal derinliği: 300 m.

Sistem derinliği: Bu iticinin nominal derinliği değişmez: 300 m / 984 ft. Muhafaza, contalar ve konnektörler dahil tüm grubun en düşük değerini kullanın. Kablo geçişleri ayrı satılır.

Daha Yüksek İtiş Alternatifi – Blu-Thrust Z80 Serisi

Ayrı Satılır


Blu-Thrust Z80 & Z80E Su Altı İticisi
Daha yüksek çıkış ve tork kapasitesi gerektiren uygulamalar için tasarlanmış, daha büyük ve daha yüksek itişli bir tahrik platformu. Z60 serisi kompakt entegrasyon ve alan verimliliğine öncelik verirken Z80 serisi daha ağır araçlar, daha yüksek hızlı çalışma veya ağır yük taşıyan su altı sistemleri için daha yüksek azami itiş ve mekanik sağlamlık sunar. 10–25.2 VDC için 170 KV ve 10–16.8 VDC için 290 KV modelleri mevcuttur; ayrı harici ESC gerektiren veya dahili trapezoidal ESC içeren seçenekleri bulunur.


Uyumlu Kablo Konnektörleri ve Bağlantı Donanımı

Ayrı Satılır

Kablo Hakkında:
Blu-Thrust Z60/Z60E, yaklaşık 900 mm uzunluğunda şu kabloyu kullanır: Deep-Sea 3 Damarlı (20 AWG) Su Altı Kablosu. Standart Z60 modellerinde ayrı bir ESC için üç motor faz ucu bulunur. Z60E'de kırmızı Power +, siyah Power − / sinyal toprağı ve sarı PWM sinyalidir. Bağlamadan önce modeli ve kablolama şemasını doğrulayın.

Modüler kurulumlar, hızlı bağlantı kesme özelliği veya daha uzun kablo hatları için aşağıdaki uyumlu bağlantı seçenekleri mevcuttur:

Derin Deniz Kablo Konnektörleri – Dişi Soket & Erkek Fiş
İticinin kablosunun sökülebilir ve su geçirmez tahrik bağlantıları için sızdırmaz uçlarla sonlandırılmasına olanak tanıyan hat içi fiş ve soket konnektörleri.

Deep-Sea Kablo Konnektörleri – M10 Bulkhead
Muhafaza duvarları veya uç kapaklar üzerinden itici kablosu geçişi için tasarlanmış panel montajlı konnektör. Sızdırmaz ve yüksek basınca dayanıklı bir bağlantı oluşturmak için eşleşen bir fiş gerektirir.

Deep-Sea Kablo Konnektörleri – Kör Sızdırmazlık Kapağı
Kullanılmayan itici kablo konnektörlerini depolama, taşıma veya kullanım dışı durumlarda açık uçları su girişine karşı sızdırmaz şekilde korur.

Su Altı M10 Bağlantı Tüpü
Uyumlu rakorlu penetratörler ve reçine dolgu bileşiği kullanılarak itici kablolarının güvenli hat içi eklenmesini sağlar.

Subsea cable connectors showing male plugs, female sockets, sealing caps and a connected cable pair.
Uyumlu Su Altı Muhafaza Seçenekleri

Ayrı Satılır

Blu-Thrust Z60 & Z60E Su Altı İticisi , uyumlu bir rakorlu penetratör ile birlikte kullanıldığında 300 m / 984 ft basınç derecesine sahip Deep-Sea 3 Damarlı (20 AWG) Su Altı Kablosu ile birlikte sunulur. Kablo, seçilen penetratör aracılığıyla muhafazanıza yönlendirildikten sonra, itici yerleşik 4 × M3 diş artı 1 × M5 merkezi diş kullanılarak monte edilir; montaj delik aralığı: 15 × 25 mm kullanılarak ROV şasisine veya montaj yapısına sabitlenebilir. Standart ve dahili ESC sürümleri aynı montaj boyutlarını ve muhafaza uyumluluğunu paylaşır.

Su Altı Su Geçirmez Muhafaza Kutusu
300 m nominal derinliğe sahip alüminyum muhafaza gövdesi; M10 bağlantı parçaları için yirmi adet Ø10.1 mm geçiş deliği bulunur. Uyumlu kablo geçişleri, somunlar ve contalar seçin.

Su Altı Akrilik Muhafaza Tüpü
Çap ve uzunluğa bağlı olarak yayımlanmış 20–250 m derinlik değerine sahip şeffaf dökme akrilik tüp; Blu-Sub alüminyum flanş ve uç kapaklarıyla uyumludur. İtici kablolarını muhafazaya düzenli geçirmek için kablo geçiş portlu uç kapakları seçin.

Su Altı Alüminyum Muhafaza Tüpü
1,000 m nominal derinliğe sahip dayanıklı alüminyum tüp muhafaza. Daha yüksek basınçlı ortamlarda itici kablolarını entegre etmek için kablo geçiş portları bulunan eşleşen uç kapaklarla kullanın.

Grubun derinlik sınırı: Tüm sistem, nominal derinliği en düşük tüp, flanş, uç kapak, kablo geçişi, konnektör veya iticiyle sınırlıdır. 1,000 m değerindeki bir muhafaza veya bağlantı parçası, bu iticinin 300 m değerini artırmaz.

Subsea enclosure options: a rectangular box, clear acrylic tubes and black aluminum tubes.

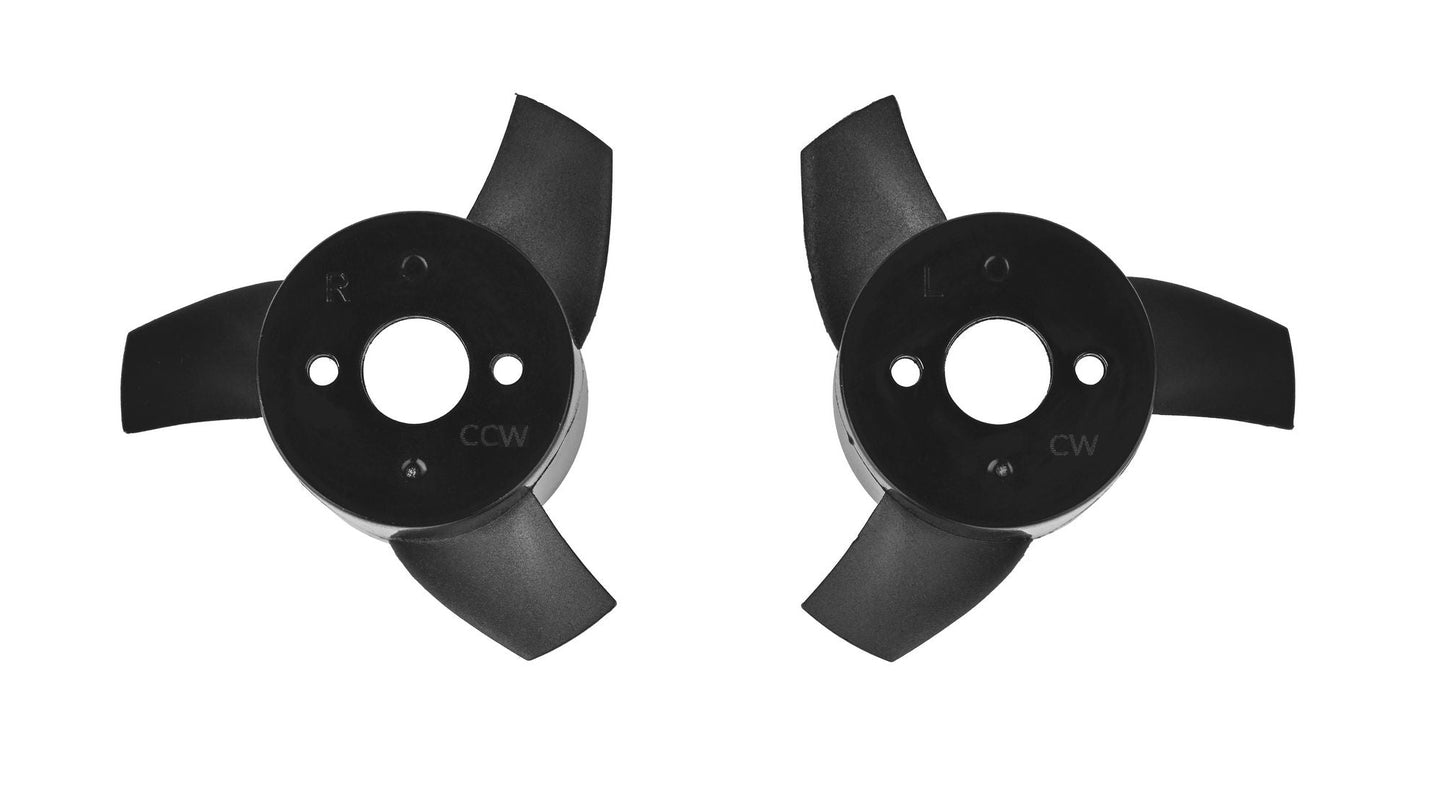

Blu-Thrust Z60/Z60E 12V conversion set with CW and CCW three-blade propellers.
12V 3 Kanatlı Pervane Dönüşüm Seti

Ayrı Satılır

Blu-Thrust Z60/Z60E 12V 3 Kanatlı Pervane Dönüşüm Seti (CCW+CW) orijinal pervaneleri özel bir 3 kanatlı pervane setiyle değiştirerek aynı Blu-Thrust Z60 veya Z60E itici gövdesinin 12V sınıfı / 3S çalışmaya göre yapılandırılmasını sağlar.

Bu, ayrı bir 12V motor modeli değildir. Z60 ve Z60E, yaklaşık 500KV değerine sahip aynı motor platformunu korur; 12V optimizasyonu pervane geometrisiyle sağlanır. Böylece Z60 ürün gamı sade kalırken müşteriler standart 24V / 6S pervane yapılandırmasını veya isteğe bağlı 12V / 3S dönüşüm yapılandırmasını seçebilir.

Dönüşüm Setinin İçindekiler:
1 × 12V 3 kanatlı CCW pervane
1 × 12V 3 kanatlı CW pervane
4 × montaj vidası

12V / 3S Performans Referansı:
Voltaj Aralığı: 9 – 12.6 VDC
Maksimum Güç: 110 W
Tam Gazda İtki, Ot Koruyucu Olmadan: İleri 1.7 kgf / Geri 1.3 kgf
Tam Gazda İtki, Ot Koruyucu ile: İleri 1.3 kgf / Geri 0.9 kgf

Önemli Gerilim ve Montaj Notları:
12V 3 kanatlı pervaneler, standart Z60/Z60E 2 kanatlı pervanelerle aynı montaj vidalarını kullanır.

Pervane değişimi, ot koruyucu montajı ve kanalın sökülmesiyle ilgili talimatlar için şu kılavuza bakın: Blu-Thrust Z60 / Z80 Ot Koruyucu Montaj Kılavuzu.

3 kanatlı dönüşümle yalnızca 9–12.6 VDC kullanın. Bu yapılandırmayı 4S veya 6S'ye bağlamayın; aşırı gerilim motora kalıcı zarar verebilir.

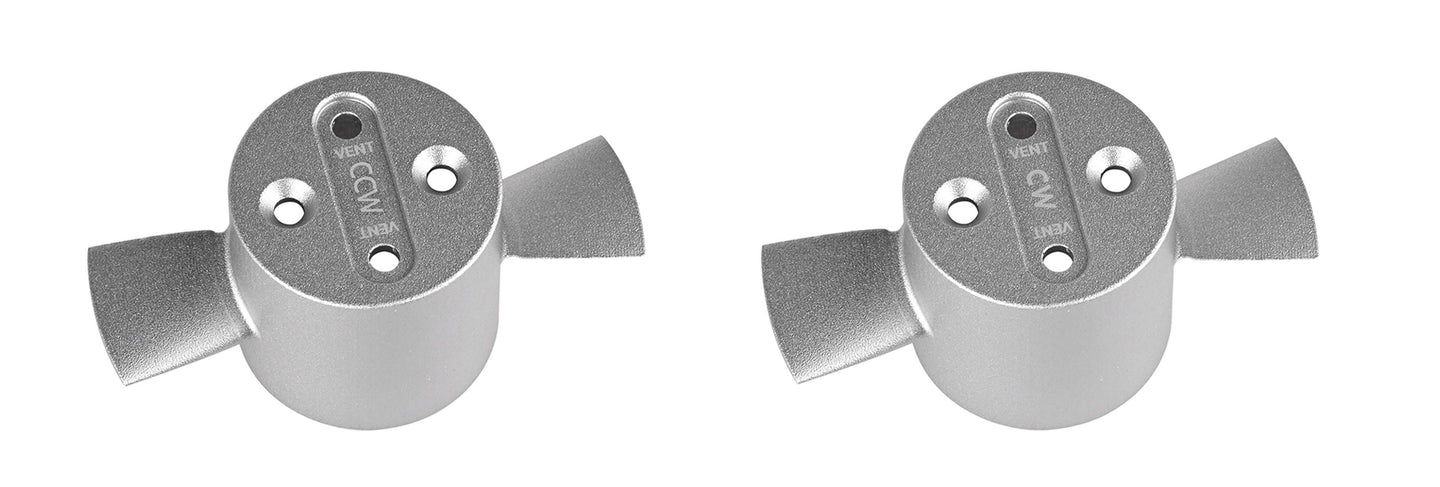

Blu-Thrust Z60/Z60E HD aluminum propellers marked CCW and CW.
HD Alüminyum Pervane Seçeneği

Ayrı Satılır

İsteğe bağlı HD alüminyum pervaneler , Blu-Thrust Z60 ve Blu-Thrust Z60E platformları için mevcuttur ve standart 24V / 6S plastik pervaneler için daha dayanıklı bir doğrudan yedek sunarken aynı kanat profilini ve itiş veya güç özelliklerinde belirgin bir değişiklik olmamasını sağlar.

6061 alüminyumdan doğal sert eloksallı yüzeyle üretilen bu pervaneler, kumlu, siltli veya bitki yoğunluğu yüksek sular gibi daha zorlu çalışma ortamları için tasarlanmıştır.

HD Alüminyum Pervaneler , Blu-Thrust Z60 ve Blu-Thrust Z60E modellerinin standart 24V / 6S 2 kanatlı konfigürasyonu ile uyumludur. Ayrı olarak CW veya CCW dönüş yönlerinde satılır ve 2 × montaj vidası içerir.

Önemli: Bunlar yalnızca standart 24V / 6S konfigürasyonu için 2 kanatlı pervanelerdir. 12V / 3S 3 kanatlı dönüşüm konfigürasyonu ile uyumlu değildirler. Alüminyum pervaneler plastik pervanelerden daha dayanıklıdır, ancak kırılmaz değildir. Sert yabancı cisimlerle çarpışmalar kalıcı hasara neden olabilir ve aşındırıcı kumlu veya siltli koşullar pervane veya itici ünitesindeki aşınmayı hızlandırabilir. Özellikle tuzlu su, kumlu veya siltli ortamlarda kullanımdan sonra her kullanımın ardından tatlı su ile durulayın.

GÖNDERİM LİSTESİ

Saat Yönünün Tersine Dönen (CCW) Su Altı İticisi Kiti:
İçindekiler: 1 × itici (CCW pervane önceden takılı), 1 × ek CW pervane, 1 × ön ot koruyucu, 1 × arka ot koruyucu

Saat Yönünde Dönen (CW) Su Altı İticisi Kiti:
İçindekiler: 1 × itici (CW pervane önceden takılı), 1 × ek CCW pervane, 1 × ön ot koruyucu, 1 × arka ot koruyucu

CCW + CW Standart Pervane Seti:
İçindekiler: 1 × CW pervane, 1 × CCW pervane

Blu-Thrust Z60/Z60E HD Alüminyum Pervane - CCW - Yalnızca Pervane:
İçindekiler: 1 × CCW HD alüminyum pervane, 2 × montaj vidası

Blu-Thrust Z60/Z60E HD Alüminyum Pervane - CW - Yalnızca Pervane:
İçindekiler: 1 × CW HD alüminyum pervane, 2 × montaj vidası

Blu-Thrust Z60/Z60E 12V 3 Kanatlı Pervane Dönüşüm Seti (CCW+CW):
İçindekiler: 1 × 12V 3 kanatlı CCW pervane, 1 × 12V 3 kanatlı CW pervane, 4 × montaj vidası

Ot Koruyucu Seti (Ön ve Arka):
İçindekiler: 1 × ön ot koruyucu, 1 × arka ot koruyucu

Blu-Thrust Z60E kit with cable, grey weed guards and a spare two-blade propeller.
Teknik Özellikler
Ürün Blu-Thrust Z60 İtici (Z60 Standart & Z60E Dahili ESC Sürümleri)
Malzeme & Görünüm Standart: PC Siyah + Mavi
Dahili ESC: PC Gri
Standart Pervaneler: PC + Cam Elyafı
HD Alüminyum Pervane: 6061 Alüminyum, Doğal Sert Eloksallı
12V 3 Kanatlı Pervane Dönüşüm Seti: Naylon + Cam Elyafı, Siyah
Yabani Ot Koruyucu: PC
Insert Somunlar: 316 Paslanmaz Çelik
Ağırlık İtici: yaklaşık 245 g (yapılandırmaya bağlı)
Standart Pervane Seti: 16 g
HD Alüminyum Pervane: her biri 17 g
12V 3 Kanatlı Pervane Dönüşüm Seti: 16 g
Ot Koruyucu (Ön & Arka Set): 18 g
Maksimum Derinlik Derecesi 300 m / 984 ft
Mekanik Dayanıklılık (Test Referansı) >200 saat (kontrollü tatlı su testi)
Maksimum Güç Standart 24V / 6S Pervane Konfigürasyonu:
Yabani Ot Koruyucusuz: 290 W
Yabani Ot Koruyuculu: 340 W

HD Alüminyum Pervane Konfigürasyonu:
Standart 24V / 6S Pervane Konfigürasyonu ile aynı

12V / 3S 3 Kanatlı Pervane Dönüşüm Konfigürasyonu:
Yabani Ot Koruyucusuz: 110 W
Yabani Ot Koruyuculu: 110 W
6S Tam Gaz Akımı (Yabani Ot Koruyucusuz) Standart 24V / 6S Pervane Konfigürasyonu:
İleri: 11.5 A
Geri: 11.1 A

HD Alüminyum Pervane Konfigürasyonu:
Standart 24V / 6S Pervane Konfigürasyonu ile aynı
6S Tam Gaz Akımı (Yabani Ot Koruyuculu) Standart 24V / 6S Pervane Konfigürasyonu:
İleri: 11.1 A
Geri: 13.5 A

HD Alüminyum Pervane Konfigürasyonu:
Standart 24V / 6S Pervane Konfigürasyonu ile aynı
6S Tam Gaz İtiş Gücü (Yabani Ot Koruyucusuz) Standart 24V / 6S Pervane Konfigürasyonu:
İleri: 4 kgf
Geri: 3.7 kgf

HD Alüminyum Pervane Konfigürasyonu:
Standart 24V / 6S Pervane Konfigürasyonu ile aynı
6S Tam Gaz İtiş Gücü (Yabani Ot Koruyuculu) Standart 24V / 6S Pervane Konfigürasyonu:
İleri: 3.2 kgf
Geri: 3.7 kgf

HD Alüminyum Pervane Konfigürasyonu:
Standart 24V / 6S Pervane Konfigürasyonu ile aynı
Güç Kaynağı Gerilim Aralığı Standart 24V / 6S Pervane Konfigürasyonu: 10 – 25.2 VDC
HD Alüminyum Pervane Konfigürasyonu: Standart 24V / 6S Pervane Konfigürasyonu ile aynı
12V / 3S 3 Kanatlı Pervane Dönüşüm Konfigürasyonu: 9 – 12.6 VDC
Nominal Sıcaklık Hava: –25 °C ila 60 °C
Su: –10 °C ila 40 °C
Montaj Detayları Insert Somun Malzemesi: 316 Paslanmaz Çelik
Montaj Deliği Dişi: 4 × M3 + 1 × M5
Montaj Deliği Aralığı: 15 × 25 mm
Kablo Uzunluk: ≈ 900 mm
Teknik Özellik: 3 × 20 AWG
Standart Versiyon (Z60): Harici ESC için üç motor faz kablosu (kırmızı / sarı / siyah)
Dahili ESC Sürümü (Z60E): Kırmızı = Power +; siyah = Power − / sinyal toprağı; sarı = PWM sinyali. Bağlantıdan önce modeli doğrulayın.
Sızdırmazlık Yöntemi Tam reçine kapsüllü izolasyon
Motor Tip: Dış Rotorlu Fırçasız Motor
KV Değeri (yaklaşık): 500
Dahili ESC Sürümü (Z60E): Dahili Trapezoidal ESC
HD Alüminyum Pervane Notu: Standart 2 kanatlı pervane yapılandırmasıyla aynı motor, KV değeri, kanat profili ve 24V / 6S performans özellikleri. HD alüminyum pervane bir 12V / 3S dönüşüm pervanesi değildir.
12V Yapılandırma Notu: Motor ve KV değeri aynıdır; 12V optimizasyonu özel 3 kanatlı pervane dönüşüm setiyle sağlanır.
PWM Kontrolü — Yalnızca Z60E Dahili ESC 1100 µs azami geri; 1500 µs başlatma / durdurma / nötr; 1900 µs azami ileri.
Lojik gerilim: 3.3–5 V; azami güncelleme hızı: 400 Hz.
Nötr ölü bant: 1500 ± 25 µs (1475–1525 µs; dönüş yok). Başlatma ve kablolama önlemleri için Kullanım Kılavuzu'na bakın.

Performans notu: Mekanik ömür ve itiş gibi parametreler çalışma ortamı, görev çevrimi ve kullanım koşullarından etkilenir; gerçek uygulamalarda değişebilir.

HD alüminyum pervane notları: Blu-Thrust Z60 HD Alüminyum Pervane, yalnızca standart 24V / 6S Z60 ve Z60E yapılandırması için 2 kanatlı yedek pervanedir. Doğal sert eloksallı 6061 alüminyumdan üretilir ve her biri 17 g ağırlığındadır. Doğal sert eloksalda hafif renk farklılıkları görülebilir; ancak her üretim partisi içinde genellikle renk tutarlılığı sağlanabilir. İnce kanat kenarlarında hafif kıvrılma veya deformasyon görülebilir; bunlar normalde kalite kusuru sayılmaz ve normal çalışmayı etkilemez. Alüminyum pervaneler korozyona açıktır; her kullanımdan sonra tatlı suyla iyice durulanmalıdır.


Farklı gerilimlerde tam gaz itiş parametreleri — standart 24V / 6S pervane konfigürasyonu:

Gerilim (V) İleri İtiş (kgf) İleri İtiş Akımı (A) Geri İtiş (kgf) Geri İtiş Akımı (A)
243.711.23.510.4
223.19.43.29.2
202.68.22.77.9
182.26.92.36.9
161.85.71.95.8
141.54.71.54.8
121.03.71.03.7
100.82.80.82.9

Çalışma gerilimi notu: Yalnızca geçerli çalışma aralığındaki test noktaları gösterilir. Standart 2 kanatlı yapılandırma 10–25.2 VDC ile; 12V 3 kanatlı dönüşüm 9–12.6 VDC ile sınırlıdır.

Pervane performansı notu: Blu-Thrust Z60 HD Alüminyum Pervane, standart 24V / 6S plastik pervaneyle aynı kanat profilini kullanır; bu nedenle standart 24V / 6S itiş ve akım verileri HD alüminyum pervane yapılandırması için de geçerlidir.


Tam gaz itiş parametreleri — 12V / 3S 3 kanatlı pervane dönüşüm konfigürasyonu:

Konfigürasyon İleri Geri
3S Tam Gaz Akımı (Yabani Ot Koruyucusuz) 8.8 A 7.9 A
3S Tam Gaz Akımı (Yabani Ot Koruyuculu) 8.7 A 8.1 A
3S Tam Gaz İtiş Gücü (Yabani Ot Koruyucusuz) 1.7 kgf 1.3 kgf
3S Tam Gaz İtiş Gücü (Yabani Ot Koruyuculu) 1.3 kgf 0.9 kgf

Yapılandırma notu: Blu-Thrust Z60 HD Alüminyum Pervane, 12V / 3S 3 kanatlı pervane dönüşüm yapılandırmasında kullanılmaz.




Large Middle Image
Second Middle Image



Teknik Özellikler — Devam

Veri Eğrileri:
İtiş parametreleri, özel bir su altı itici test tezgâhında ölçülen verilerdir. Birçok etken nedeniyle farklı test ortamlarında değişiklikler olabilir. Koruyucuların etkisi yöne ve pervane yapılandırmasına bağlıdır. Yayımlanan standart 6S testinde geri itiş, koruyuculu ve koruyucusuz durumda 3.7 kgf kalırken geri akım 11.1 A değerinden 13.5 A değerine yükselir. İleri itiş 4.0 değerinden 3.2 kgf değerine düşer. Her koruyucu montajının aynı etkiye sahip olduğunu varsaymak yerine yapılandırmaya özgü değerleri kullanın. Blu-Thrust Z60 HD Alüminyum Pervane standart 24V / 6S plastik pervaneyle aynı kanat profilini kullandığından, standart 24V / 6S itki ve güç verileri HD alüminyum pervane yapılandırması için de geçerlidir.

Performans Tutarlılığı:
Blu-Thrust Z60 (dahili ESC yok) ve Blu-Thrust Z60E (dahili trapezoidal komütasyonlu ESC bulunur), aynı pervane yapılandırması kullanıldığında aynı dış boyutlara ve temel performans parametrelerine sahiptir. Farklar kablolama mimarisi, gövdenin tanımlayıcı rengi ve ESC entegrasyonuyla ilgilidir. Standart (ESC bulunmayan) sürümde ölçülen akım ve tepki özellikleri, seçilen harici ESC'ye ve ayar parametrelerine bağlıdır. Blu-Thrust Z60 HD Alüminyum Pervane standart 24V / 6S plastik pervanenin doğrudan yerine takılabilen 2 kanatlı bir yedektir ve kanat profili aynı kaldığı için aynı itki ve güç özelliklerini korur. Motoru, KV değerini, kabloyu, montaj düzenini, nominal derinliği veya 24V / 6S performans verilerini değiştirmez. Blu-Thrust Z60/Z60E 12V 3 Kanatlı Pervane Dönüşüm Seti (CCW+CW) motoru, KV değerini, kabloyu, montaj düzenini veya nominal derinliği değiştirmez; aynı Z60/Z60E itici platformunu 12V / 3S çalışmaya göre optimize etmek için pervane geometrisini değiştirir. HD alüminyum pervane 12V / 3S yapılandırmasında kullanılmaz.

Kullanım Ömrüne İlişkin Hususlar:
Laboratuvarda yapılan tatlı su testlerinde >200 saat kesintisiz çalışma, kontrollü iç ortam koşullarında gözlemlenmiştir. Gerçek kullanım ömrü; görev çevrimi, yük koşulları, su kalitesi, çalışma derinliği, pervane yapılandırması, döküntülere maruz kalma ve bakım uygulamalarına bağlı olarak değişir. Zaman içinde tutarlı performansı desteklemek için düzenli inceleme, temizlik ve belirtilen sınırlar içinde çalıştırma önerilir. Blu-Thrust Z60 HD Alüminyum Pervane standart plastik pervaneye kıyasla daha yüksek yapısal dayanım sağlar, ancak hasar görmez değildir. Yabancı cisimlerle çarpışmalar kalıcı hasara neden olabilir; aşındırıcı kumlu veya siltli koşullar da pervanenin ya da itici ünitesinin aşınmasını hızlandırabilir. Alüminyum korozyona açıktır ve her kullanımdan sonra tatlı suyla iyice durulanmalıdır.

24V İtki Eğrisi:
Blu-Thrust Z60 ve Z60E için standart 24V / 6S pervane yapılandırması. Bu veriler Blu-Thrust Z60 HD Alüminyum Pervane’ne de uygulanır; bu pervane standart 24V / 6S plastik pervaneyle aynı kanat profilini kullanır.

Blu-Thrust Z60/Z60E 24V thrust curve for standard propellers.

24V Güç Eğrisi:
Blu-Thrust Z60 ve Z60E için standart 24V / 6S pervane yapılandırması. Bu veriler Blu-Thrust Z60 HD Alüminyum Pervane’ne de uygulanır; bu pervane standart 24V / 6S plastik pervaneyle aynı kanat profilini kullanır.

Blu-Thrust Z60/Z60E 24V power curve for standard propellers.

12V İtki Eğrisi:
Blu-Thrust Z60 ve Z60E için 12V / 3S 3 kanatlı pervane dönüşüm yapılandırması. Blu-Thrust Z60 HD Alüminyum Pervane 12V / 3S yapılandırmasında kullanılmaz.

Blu-Thrust Z60/Z60E 12V thrust curve with three-blade conversion propellers.

12V Güç Eğrisi:
Blu-Thrust Z60 ve Z60E için 12V / 3S 3 kanatlı pervane dönüşüm yapılandırması. Blu-Thrust Z60 HD Alüminyum Pervane 12V / 3S yapılandırmasında kullanılmaz.

Blu-Thrust Z60/Z60E 12V power curve with three-blade conversion propellers.

Kablo Tanımları (Blu-Thrust Z60 — ESC Bulunmayan Modeller):

Blu-Thrust Z60 wiring diagram showing an external ESC, DC power supply and PWM signal.

Kablo Tanımları (Blu-Thrust Z60E — Dahili ESC Bulunan Modeller):

Blu-Thrust Z60E wiring diagram showing its built-in ESC connections to DC power and PWM signal.

Kablolama Uyarısı:
Standart Z60 ve dahili ESC bulunan Z60E modelleri farklı kablolama yöntemleri kullanır. Bağlantıdan önce modeli, gövde rengini ve kablo tanımlarını dikkatlice kontrol edin. Yanlış kablolama, ters polarite, aşırı voltaj veya yanlış ESC yapılandırması iticide kalıcı hasara neden olabilir.

Z60E PWM ayarları, güç verme sonrası başlatma ve elektriksel önlemler için aşağıdaki Kullanım Kılavuzu'nu açın.



Dönüş Yönü, İtki Yönü ve Pervanenin İleri/Geri Yönünün Açıklaması:

Blu-Thrust Z60 CW and CCW propellers with rotation and water-flow directions during forward thrust.

Pervane ve Ot Koruyucu Montaj Referansı:
Pervane değişimi, ot koruyucu montajı ve kanalın sökülmesiyle ilgili talimatlar için şu kılavuza bakın: Blu-Thrust Z60 / Z80 Ot Koruyucu Montaj Kılavuzu. Bu kılavuz; standart Z60/Z60E pervanelerini değiştirirken, ot koruyucuları takıp çıkarırken, standart plastik 2 kanatlı pervaneyi Blu-Thrust Z60 HD Alüminyum Pervane’yle değiştirirken veya bir Z60/Z60E iticisini 12V 3 kanatlı pervane yapılandırmasına dönüştürürken geçerlidir.

HD Alüminyum Pervane Vidaları Hakkında Önemli Not:
Blu-Thrust Z60 HD Alüminyum Pervane 2 montaj vidasıyla birlikte sunulur ve yalnızca standart 24V / 6S pervane yapılandırması için 2 kanatlı bir yedek olarak kullanılır.

12V 3 Kanatlı Pervane Vidaları Hakkında Önemli Not:
12V 3 kanatlı pervaneler, standart Z60/Z60E 2 kanatlı pervanelerle aynı montaj vidalarını kullanır.


Kablo Uzunluğu Bilgisi:
Birlikte verilen itici kablosunun uzunluğu yaklaşık 900 mm'dir. Aşağıdaki A/B görseli örnek bir kablo ölçüm düzenidir; itici geometrisi için Z60/Z60E boyut çizimini kullanın. Muhafazanın su geçirmezliğini korumak için uyumlu rakorlu kablo geçişinden geçirirken yeterli iç boşluk ve gerilim azaltıcı destek sağlayın.

Thruster cable-length diagram showing measurement sections A and B.

Eğrileri okuma: PWM ekseni mikrosaniye (µs) cinsinden darbe genişliğidir. Eğriler ölçülen test tepkisini gösterir; görsel olarak düz bir bölgeden ayarlanmış nötr ölü bandı çıkarmayın. Kullanım Kılavuzu'ndaki dahili ESC ayarlarını kullanın. Harici ESC farklı sinyal ayarları kullanabilir.




1. Başlamadan önce
Aşağıdaki PWM ayarları ve başlatma sırası yalnızca dahili ESC'li Z60E modelleri için geçerlidir. Standart Z60 modelleri harici ESC gerektirir; o ESC'nin kontrol ve başlatma talimatlarını izleyin. Gücü bağlamadan önce seçilen modeli, kablolama şemasını, besleme gerilimini ve pervane yapılandırmasını doğrulayın. Standart 2 kanatlı Z60/Z60E: 10–25.2 VDC. 12V 3 kanatlı dönüşümle: yalnızca 9–12.6 VDC; bu yapılandırmayı 4S veya 6S'ye bağlamayın.

2. PWM kontrolü — yalnızca Z60E

PWM darbe genişliğiKomut
1100 µsAzami geri
1500 µsBaşlatma / durdurma / nötr
1900 µsAzami ileri

PWM lojik gerilimi: 3.3–5 V. Azami güncelleme hızı: 400 Hz. Nötr ölü bant: 1500 ± 25 µs (1475–1525 µs); itici bu aralıkta dönmez. Arduino Servo kütüphanesi ve ArduSub ile uyumludur.

3. Güç verme sonrası başlatma — yalnızca Z60E

  1. Güç verin ve şunu bekleyin: Üç bip sesi.
  2. Şu sinyali gönderip tutun: 1500 µs ; süre: 2–3 saniye.
  3. İki bip sesi başlatmanın tamamlandığını doğrular.

Başlatma, her güç verildiğinde gereklidir. İtici yalnızca başlatma tamamlandıktan sonra dönebilir. Durdurma / nötr komutu için 1500 µs değerini doğrudan gönderin. Bu bir elektronik kontrol komutudur; pervaneye dokunmadan önce gücü kesin.

4. Kablolama ve ortak toprak

Z60E üzerinde kırmızı Power +, siyah Power − / sinyal toprağı ve sarı PWM sinyalidir. Sinyal toprağı ve güç toprağı içeriden bağlıdır. Kontrolcü toprağını iticinin güç negatif ucuna bağlayın. Standart ESC'siz modelde kırmızı, sarı ve siyah, üç motor faz kablosudur ve ayrı bir ESC içindir; DC güç/sinyal uçları değildir.

5. Güvenli çalıştırma ve test
Test sırasında iticiyi sağlamca sabitleyin; desteksiz asılı bırakmayın. Parmak temas riskini azaltmak için pervane koruyucusu takın. Elleri ve gevşek nesneleri pervaneden uzak tutun; dokunmadan önce gücü kesin.

6. Kontroller ve bakım
Kablolamayı veya bağlantıları incelemeden, kalıntıları temizlemeden veya pervaneleri değiştirmeden önce gücü kesin. Z60E çalışmıyorsa kablolamayı, ortak toprağı, PWM ayarlarını ve başlatmanın tamamlandığını kontrol edin. Standart Z60 modellerinde harici ESC'nin sorun giderme talimatlarını izleyin. Tuzlu suda kullanımdan sonra tatlı suyla durulayın; kalıntı veya hasar olup olmadığını inceleyin.

Mekanik montaj talimatları için şu kılavuza bakın: Blu-Thrust Z60 / Z80 Ot Koruyucu Montaj Kılavuzu.

7. Ek hususlar

  • Regüle güç kaynakları: Bazı regüle güç kaynakları ve DC/DC dönüştürücüler, iticilerden geri dönen enerjiyi soğuramaz. Bu durum bara gerilimini yükseltebilir ve ESC'ye zarar verebilir. Gaz komutlarını kademeli olarak değiştirin ve seçilen model ile pervane yapılandırmasının gerilim sınırlarına uyun. DC/DC dönüştürücülerde çıkış kapasitansı, kondansatör tipi ve yerleşimi için üreticinin gerekliliklerini izleyin; ESC'nin dahili kapasitansı yeterli olmayabilir.
  • Güç bağlantısı kalitesi: Bağlantıları sağlamca sıkılmış veya güvenilir biçimde lehimlenmiş tutun. Gevşek, oksitlenmiş veya kötü sıkılmış bağlantılar yüksek akımda gerilim düşmesine, ESC senkron kaybına ve zarar verici akım darbesine neden olabilir. Kablo ucunda sıkma terminali varsa lehimlemeden önce çıkarın.
  • Havada serbest dönüş: Havada sürekli serbest dönüş için sabit bir süre sınırı bulunmayan modeller: Z60E dahili ESC modelleri. Yayımlanan gerilim ve sıcaklık sınırlarına uyun, iticiyi sabitleyin ve pervane koruyucusu takın. Kilitlenme veya tıkanmadan kaçının.
  • Montaj: Enjeksiyonla kalıplanmış parçalara temas çatlamaya neden olabileceğinden montaj deliklerinde vida sabitleyici kullanmayın.

Standart sürüm ile dahili ESC bulunan sürüm arasındaki fark nedir?
Her iki sürüm de aynı pervane yapılandırması kullanıldığında aynı dış boyutlara ve temel performans parametrelerine sahiptir. Standart modelin (Blu-Thrust Z60) üç motor faz kablosu (kırmızı, sarı, siyah) üzerinden harici bir ESC'ye bağlanması gerekir. Dahili ESC bulunan sürüm (Blu-Thrust Z60E), gövde içinde özel olarak ayarlanmış trapezoidal komütasyonlu bir ESC barındırır; böylece iç ekipman bölmesinde gereken alanı azaltırken sürücü ısısının etkili biçimde dağıtılmasını destekler. Z60E, sürümü tanımak ve kablolamayı ayırt etmek için gri bir gövde kullanır.

12V sürümü farklı bir Z60 motor modeli midir?
Hayır. 12V yapılandırması ayrı bir motor modeli değildir. Z60 ve Z60E, yaklaşık 500KV değerine sahip aynı itici platformunu kullanmaya devam eder. 12V için optimizasyon, standart pervanelerin şu setle değiştirilmesiyle sağlanır: Blu-Thrust Z60/Z60E 12V 3 Kanatlı Pervane Dönüşüm Seti (CCW+CW).

12V 3 kanatlı pervane dönüşüm seti neler içerir?
Dönüşüm seti 1 × 12V 3 kanatlı CCW pervane, 1 × 12V 3 kanatlı CW pervane ve 4 × montaj vidası içerir.

Standart 24V / 6S pervane yapılandırmasını ne zaman seçmeliyim?
Aracınız 24V sınıfı / 6S güç sistemi kullanıyorsa ve en yüksek Z60 itki çıkışını istiyorsanız standart pervane yapılandırmasını seçin. Bu, Z60 ve Z60E itici kitleriyle birlikte sunulan standart yapılandırmadır.

Blu-Thrust Z60 HD Alüminyum Pervanesi nedir?
Blu-Thrust Z60 HD Alüminyum Pervane 6061 alüminyumdan üretilmiş, standart 24V / 6S yapılandırmasındaki Blu-Thrust Z60 ve Blu-Thrust Z60E iticileri için 2 kanatlı bir yedek pervanedir. Ayrı CW ve CCW sürümleri halinde tek tek satılır ve 2 × montaj vidası içerir.

HD alüminyum pervane hem Z60 hem de Z60E ile uyumlu mudur?
Evet. HD alüminyum pervane, standart 24V / 6S 2 kanatlı pervane yapılandırmasında kullanıldığında Blu-Thrust Z60 ve Blu-Thrust Z60E iticilerinin her ikisiyle de uyumludur.

HD alüminyum pervane 12V / 3S yapılandırmasında kullanılabilir mi?
Hayır. HD alüminyum pervane yalnızca standart 24V / 6S yapılandırması için tasarlanmış 2 kanatlı bir pervanedir. 12V / 3S dönüşüm pervanesi değildir ve 3 kanatlı bir sürümü bulunmaz.

HD alüminyum pervane itkiyi veya güç çıkışını değiştirir mi?
Fark edilir bir değişiklik beklenmez. HD alüminyum pervane, standart plastik 2 kanatlı pervaneyle aynı kanat profilini kullanır; bu nedenle montajdan sonra itki ve güç özellikleri pratikte aynı kalır.

Neden standart plastik pervane yerine HD alüminyum pervaneyi seçmeliyim?
HD alüminyum pervane daha yüksek yapısal dayanım sağlar ve standart plastik pervaneye göre kırılmaya daha az yatkındır.

Alüminyum kanat kenarındaki hafif kıvrılma veya bükülme bir kusur mudur?
Hayır. Alüminyum kanat kenarları son derece incedir ve hafif kıvrılma veya küçük kenar deformasyonları normalde kalite kusuru olarak değerlendirilmez. Kenardaki hafif kıvrılma normal çalışmayı etkilemez.

HD alüminyum pervane hiç hasar görmez mi?
Hayır. Standart plastik pervaneden daha güçlü olsa da alüminyum pervane; taşlara, sert döküntülere veya yabancı cisimlere çarpma ya da ciddi sıkışma sonucunda kalıcı olarak hasar görebilir.

HD alüminyum pervane özel bakım gerektirir mi?
Evet. Alüminyum, özellikle tuzlu suda kullanımdan sonra korozyona açıktır. Her kullanımdan sonra pervaneyi ve iticiyi tatlı suyla iyice durulayın.

12V 3 kanatlı pervane dönüşüm setini ne zaman seçmeliyim?
12V 3 kanatlı dönüşümü şu sistemler için seçin: 12 V / 3S ; gerilim şu aralıkta kalmalıdır: 9–12.6 VDC. Gerilim çalışma boyunca bu aralıkta kalmalıdır; yalnızca “12 V” besleme etiketi uyumluluğu kanıtlamaz. Bu pervane yapılandırmasını 4S veya 6S ile kullanmayın.

12V pervane dönüşüm seti hem Z60 hem de Z60E ile uyumlu mudur?
Evet. 12V 3 kanatlı pervane dönüşüm seti, Blu-Thrust Z60 ve Blu-Thrust Z60E iticilerinin her ikisiyle de uyumludur.

12V dönüşümü nominal derinliği veya montaj boyutlarını değiştirir mi?
Hayır. 12V dönüşümü yalnızca pervaneleri değiştirir. İtici gövdesini, kabloyu, sızdırmazlık yöntemini, montaj düzenini veya 300 m / 984 ft nominal derinlik değerini değiştirmez.

12V 3 kanatlı pervane dönüşüm setiyle orijinal standart pervane vidalarını kullanabilir miyim?
Evet. 12V 3 kanatlı pervaneler, standart Z60/Z60E 2 kanatlı pervanelerle aynı montaj vidalarını kullanır.

İtici hasar görürse veya yanlış bağlanırsa onarılabilir mi?
Hayır. Motor, tamamen reçineyle kapsüllenmiş yalıtım ve sızdırmazlık yapısına sahiptir ve kullanıcı tarafından servis edilecek şekilde tasarlanmamıştır. Ciddi elektriksel veya mekanik hasar genellikle değişim gerektirir.

Neden CW/CCW pervaneler vardır?
CW (saat yönünde) ve CCW (saat yönünün tersine) pervaneler, motor dönüşü sırasında oluşan tepki torkunu dengelemeye yardımcı olan birbirinin ayna görüntüsü tasarımlardır. Birden fazla itici bulunan sistemlerde eşleştirilmiş CW ve CCW pervanelerin kullanılması, araç üzerindeki istenmeyen dönme kuvvetlerini azaltmaya yardımcı olabilir.

Pervane kanadındaki “VENT” işareti ne anlama gelir?
“VENT”, motor statorunu soğutmak için kullanılan su giriş ve çıkış açıklıklarını gösterir. Standart Z60 serisi pervanelerin montajı için yalnızca iki vida gerekir. Doğru su dolaşımı ve soğutma için kalan iki VENT açıklığı açık bırakılmalıdır.

Ön kapak çıkarılabilir mi?
Hayır. Ön grup sökülemez. Pervane değişimi ve yabancı cisimlerin temizlenmesi için itki kanalı grubu sökülebilir.

Yabancı cisim girmesi veya zorla bloke etme kalıcı hasara neden olur mu?
Evet. Ciddi sıkışma, motorun veya ESC'nin yanarak kalıcı hasar görmesine neden olabilir.

Kumlu su altı ortamlarına uygun mudur?
İtici kuma karşı bir miktar direnç sağlar; ancak ince aşındırıcı parçacıklar yine de aşınmaya neden olabilir. Kumlu koşullarda çalıştırdıktan sonra, aşındırıcı sürtünmeyi ve uzun vadeli aşınmayı azaltmaya yardımcı olmak için dönen parçaları tatlı suyla durulayın.

Hem tuzlu suda hem de tatlı suda kullanılabilir mi?
Evet. Tuzlu suda kullanımdan sonra korozyon riskini azaltmaya yardımcı olmak için vakit kaybetmeden tatlı suyla durulanmalıdır.

Beklenen kullanım ömrü nedir?
Laboratuvarda yapılan tatlı su testlerinde 200+ saat kesintisiz çalışma gözlemlenmiştir. Gerçek kullanım ömrü, çalışma ortamına ve kullanım koşullarına bağlı olarak değişir.

Havada çalışabilir mi?
Evet. İtici havada serbestçe dönebilir. Z60E dahili ESC modelleri için havada sürekli serbest dönüşün sabit bir süre sınırı yoktur. Yayımlanan gerilim ve sıcaklık sınırlarına uyun, iticiyi sağlamca sabitleyin ve pervane koruyucusu takın. Kilitlenme veya tıkanmadan kaçının; pervaneye dokunmadan önce gücü kesin.

Dahili ESC hangi kontrol sinyalini kullanır?
Z60E, 3.3–5 V PWM lojik seviyesi kullanır; azami güncelleme hızı: 400 Hz. Darbe genişlikleri: 1100 µs azami geri, 1500 µs başlatma / durdurma / nötr ve 1900 µs azami ileri içindir. Nötr ölü bant: 1475–1525 µs; bu aralıkta dönüş olmaz. Durdurmak için doğrudan 1500 µs gönderin; pervaneye dokunmadan önce gücü kesin. Dahili ESC, Arduino Servo kütüphanesi ve ArduSub ile uyumludur. Standart Z60 modelleri harici ESC'lerinin kontrol gerekliliklerine tabidir.

Z60E neden güç verilir verilmez dönmüyor?
Her güç verildiğinde başlatma işlemi gerekir. Üç bip sesi bekleyin, ardından şu sinyali gönderip belirtilen süre boyunca tutun: 2–3 saniye boyunca 1500 µs. İki bip sesi işlemin tamamlandığını doğrular. İtici ancak bu sıra tamamlandıktan sonra dönebilir. Hâlâ çalışmıyorsa kablolamayı, PWM ayarlarını ve ortak toprağı kontrol edin.

Kontrolcünün ortak toprağa ihtiyacı var mı?
Evet. Z60E'de dahili ESC'nin sinyal toprağı güç toprağına içeriden bağlıdır. Harici kontrolcünün toprağını iticinin şu ucuna bağlayın: güç negatif ucu.

Regüle güç kaynağı veya DC/DC dönüştürücü kullanırken hangi önlemler alınmalıdır?
Bazı regüle güç kaynakları ve DC/DC dönüştürücüler, iticilerden geri dönen enerjiyi soğuramaz. Bu durum bara gerilimini yükseltebilir ve ESC'ye zarar verebilir. Gaz komutlarını kademeli olarak değiştirin ve seçilen model ile pervane yapılandırmasının gerilim sınırlarına uyun. DC/DC dönüştürücülerde çıkış kapasitansı, kondansatör tipi ve yerleşimi için üreticinin gerekliliklerini izleyin; ESC'nin dahili kapasitansı yeterli olmayabilir.

Montaj deliklerinde vida sabitleyici kullanmalı mıyım?
Önerilmez. Enjeksiyonla kalıplanmış parçalara temas çatlamaya neden olabilir.


3D Model Görüntüleyici
Not: Yukarıda gösterilen 3D model yalnızca referans amaçlıdır. Ürünle birlikte dahil olmayan bileşenler, aksesuarlar veya alternatif boyutlar içerebilir. Basitlik açısından, birden fazla versiyon mevcut olduğunda genellikle yalnızca temsilî tek bir boyut gösterilir. Dahil edilen içerikler ve boyuta özel farklılıklar hakkında ayrıntılı bilgi için lütfen ürünün Gönderim Kılavuzu'na bakın.


Large Bottom Image


Son görüntülenenler
