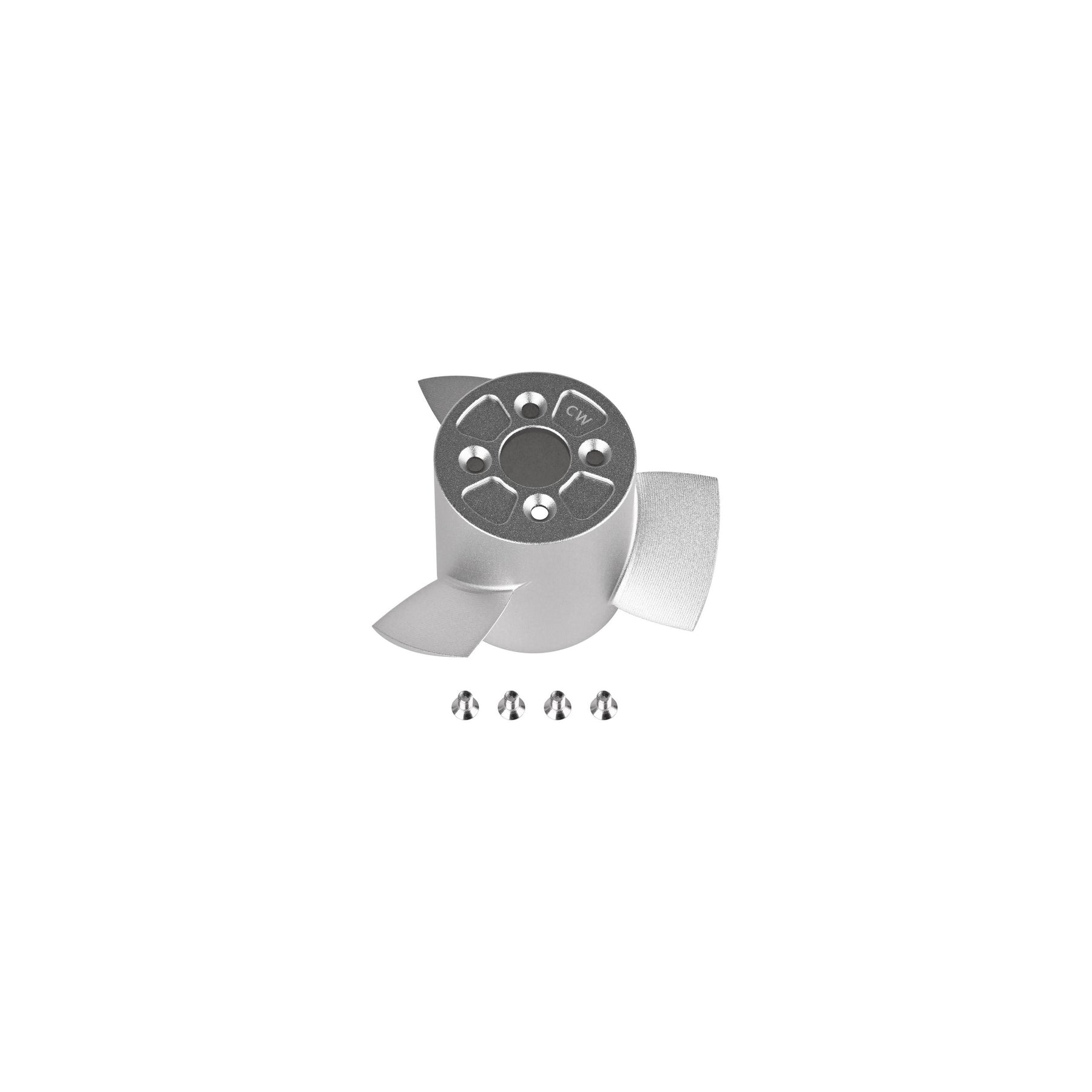

Dört montaj vidalı, saat yönünde dönen Blu-Thrust Z80/Z80E HD alüminyum pervane

Blu-Thrust Z80 ve Z80E Su Altı İticisi

BS-SSC-BTEDG-170-A1E1


Normal fiyat$297.00

23 Adet mevcut; Stoktan Hızlı Sevkiyat - Sevkiyat süresi: 1-2 İş Günü

Ek Adetler Sipariş Üzerine Üretim - Sevkiyat süresi: 5-6 Hafta

HS 8501.31 (CN)
Kargo ödeme sırasında hesaplanır.

Tür

Blu-Thrust Z80 & Z80E Su Altı İticisi ROVs, USVs ve diğer deniz tahrik sistemleri için tasarlanmış yüksek performanslı bir su altı tahrik ünitesidir. Seri, 24 V / 6S sistemler için optimize edilmiş 170 KV modeller ve 12 V güç kaynakları ve 4S bataryalar (10–16.8 VDC) dahil daha düşük gerilimli sistemler için optimize edilmiş 290 KV modeller olarak sunulur; böylece aynı Z80 mekanik platformu farklı araç güç mimarilerini destekler. İticinin çalışma derinliği derecesi 300 m / 984 ft olup zorlu deniz altı ve kıyıya yakın açık deniz uygulamalarına uygundur.

Motor grubu, koruyucu yüzey kaplamalarıyla birleştirilmiş seçici reçine kapsülleme kullanır; bu, çalışma sırasında etkili ısı dağılımına izin verirken kritik bileşenleri elektriksel olarak yalıtır. Bu tasarım, iç sargıları ve elektrik bağlantılarını su girişine karşı korurken soğutma için rotor çevresinde doğrudan su temasına izin verir; tam kapsüllemeye dayanmadan koruma ile ısıl performansı dengeler.

Z80, aletsiz sökülebilen geçmeli arka kapak ve IP2X uyumlu ön ot koruyucu içerir; böylece dalışlar arasında hızlı kontrol, temizlik ve bakım yapılabilir. Sağlam gövdesi ve modüler dış bileşenleri sahada bakım ve özel araç platformlarına kolay entegrasyon için tasarlanmıştır. 170 KV ve 290 KV sürümleri aynı dış boyutları, montaj düzenini, pervane tasarımını, ot koruyucu tasarımını ve genel mekanik entegrasyonu paylaşır.

Daha zorlu çalışma ortamları için isteğe bağlı Blu-Thrust Z80/Z80E HD Alüminyum Pervane çeşitleri, Z80/Z80E platformu için doğrudan yedek pervaneler olarak sunulur. Bu 6061 alüminyum pervaneler, standart plastik pervanelerle aynı kanat profilini kullanarak benzer itki ve güç özellikleri sunar; kumlu, siltli veya yabancı cisim bulunma olasılığı yüksek koşullar için daha yüksek yapısal dayanım sağlar.

Daha kompakt tahrik gereksinimleri için daha küçük Blu-Thrust Z60 & Z60E Su Altı İticisi modeline bakın; standart 24 V / 6S pervane yapılandırması ve isteğe bağlı 12 V / 3S 3 kanatlı pervane dönüşüm setiyle sunulur.

Elektriksel Özellikler & Kontrol

Z80E entegre bir trapezoidal ESC içerir ve güç verildikten sonraki başlatma işleminin ardından PWM sinyaliyle kontrol edilir. Akım gereksinimi yüke ve gaz komutu değişikliklerine bağlıdır. Komutları kademeli değiştirin, uygun güç bağlantıları kullanın ve Kullanım Kılavuzu'ndaki elektriksel önlemlere uyun; entegre ESC, kalkış veya yön değiştirme sırasında oluşan geçici akım yükselmelerini ortadan kaldırmaz.

İtici, farklı sistem mimarilerine uygun dört yapılandırmayla sunulur:

  • Blu-Thrust Z80-170 — Ayrı bir harici ESC gerektiren standart sürüm (dahil değildir); kullanılan motor: 24 V / 6S sistemler için optimize edilmiş 170 KV motor. Bağımsız kontrol sistemleri veya özel sürücü elektroniği gerektiren kullanıcılar için idealdir.
  • Blu-Thrust Z80E-170 — Dahili ESC sürümünde kullanılan motor: 24 V / 6S sistemler için optimize edilmiş 170 KV motor. Gövde içindeki entegre trapezoidal ESC, kablolamayı Power ( + ), Power ( – ) ve Signal hatlarına indirger.
  • Blu-Thrust Z80-290 — Ayrı bir harici ESC gerektiren standart sürüm (dahil değildir); kullanılan motor: 12 V güç kaynakları ve 4S bataryalar (10–16.8 VDC) dahil daha düşük gerilimli sistemler için optimize edilmiş 290 KV motor. Aynı Z80 mekanik platformunu koruyarak daha düşük gerilimli araç mimarileri için tasarlanmıştır.
  • Blu-Thrust Z80E-290 — Dahili ESC sürümünde kullanılan motor: 12 V güç kaynakları ve 4S bataryalar (10–16.8 VDC) dahil daha düşük gerilimli sistemler için optimize edilmiş 290 KV motor. Gövde içindeki entegre trapezoidal ESC, kablolamayı Power ( + ), Power ( – ) ve Signal hatlarına indirger.

Başlıca Entegrasyon Avantajları:

  • Yer Tasarrufu Sağlayan Dahili ESC (Z80E): Kablolama karmaşıklığını en aza indirir ve ana muhafaza içinde ayrı ESC donanımı ihtiyacını azaltır.
  • Gerilime Göre Optimize Edilmiş Motor Seçenekleri: 24 V / 6S sistemler için 170 KV modelleri; 12 V güç kaynakları ve 4S bataryalar (10–16.8 VDC) dahil daha düşük gerilimli sistemler için 290 KV modelleri seçin.
  • Isıl Açıdan Optimize Edilmiş Yerleşim: ESC'nin dışarıda konumlandırılması çevredeki suya ısı aktarımını iyileştirir ve muhafaza içindeki ısıl yükü azaltır.

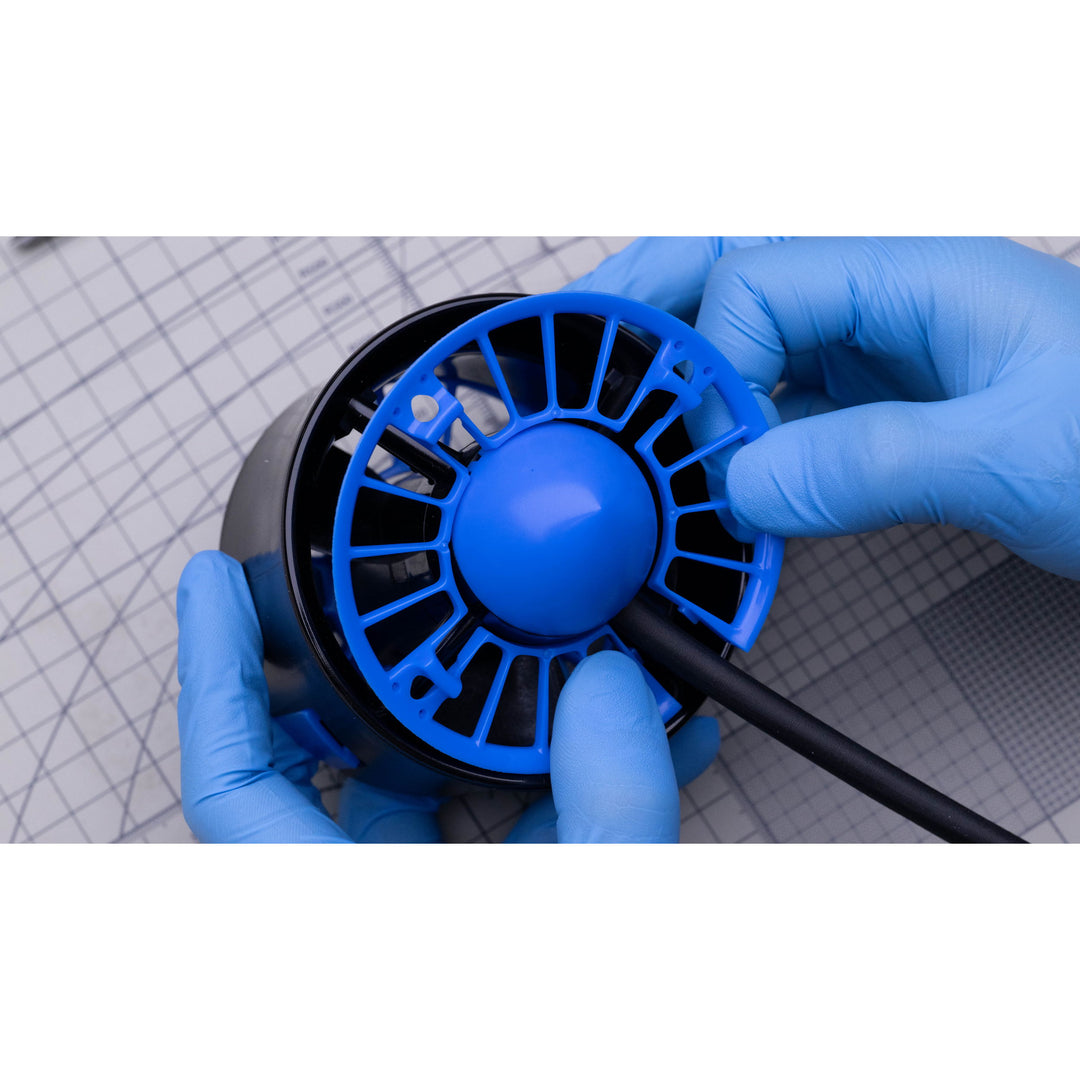

  • Aletsiz Ot Koruyucu & Arka Kapak: Geçmeli arka kapak ve IP2X ön koruyucu, hızlı kontrol ve yabancı cisim temizliği sağlar.
  • İsteğe Bağlı HD Alüminyum Pervaneler: Z80/Z80E iticiler için tekli CW ve CCW pervane seçenekleri sunulur; standart pervanelerle aynı kanat profilini ve benzer performans özelliklerini korurken yapısal dayanımı artırır.
  • Sistem Uyumluluğu: Z80E modelleri DC güç ve ortak toprak bağlantısına sahip uyumlu bir PWM kontrolcüsü kullanır. Standart Z80 modelleri, ayrı ve uyumlu bir üç fazlı fırçasız ESC gerektirir. Seçilen modelin gerilimini, akım kapasitesini ve kontrol ayarlarını doğrulayın.

Model Tanımlama: İşareti 170 olan modeller 24 V / 6S için optimize edilmiş sürümlerdir; işareti 290 olan modeller daha düşük gerilimli 290 KV sürümleridir (10–16.8 VDC). Hızlı görsel tanımlama için standart Z80 modellerinde siyah + mavi gövde, dahili ESC'li Z80E modellerinde gri gövde kullanılır.

Her itici, seçilen dönüş yönünde önceden takılmış bir pervaneyle (CCW veya CW) gelir ve ters dönüş yönünde bir yedek pervane içerir; bu, çok iticili düzenlerde esnek yapılandırma sağlar. İsteğe bağlı HD Alüminyum Pervane çeşitleri, tekli CW veya CCW yedek pervaneler olarak ayrı satılır.

Mevcut Yapılandırmalar:

  • Saat Yönünün Tersine (CCW) Su Altı İtici Kiti
    İçerik: 1 × İtici (önceden takılmış CCW pervaneli), 1 × Yedek CW pervane, 1 × Ön Ot Koruyucu, 1 × Arka Ot Koruyucu, 1 × Geçmeli Kapak
  • Saat Yönünde (CW) Su Altı İtici Kiti
    İçerik: 1 × İtici (önceden takılmış CW pervaneli), 1 × Yedek CCW pervane, 1 × Ön Ot Koruyucu, 1 × Arka Ot Koruyucu, 1 × Geçmeli Kapak
  • CCW + CW Pervane Seti
    İçerik: 1 × CW pervane, 1 × CCW pervane
  • Blu-Thrust Z80/Z80E HD Alüminyum Pervane - CCW - Sadece Pervane
    İçerik: 1 × 6061 alüminyum CCW pervane, 4 × montaj vidası
  • Blu-Thrust Z80/Z80E HD Alüminyum Pervane - CW - Sadece Pervane
    İçerik: 1 × 6061 alüminyum CW pervane, 4 × montaj vidası
  • Ot Koruyucu Seti (Ön & Arka)
    İçerik: 1 × Ön Ot Koruyucu, 1 × Arka Ot Koruyucu
  • Geçmeli Kapak
    İçerik: Sadece 1 × Geçmeli Kapak

Dönüş Notları:

  • Motor, elektronik kontrol aracılığıyla çift yönlü dönüşü destekler.
  • CW ve CCW pervaneler, çok iticili yapılandırmalarda tepki torkunu dengelemek için kullanılan ayna simetrili tasarımlardır.
  • Yedek pervaneler, hedeflenen itki ve tork dengeleme düzenine uygun doğru CW veya CCW kanat yönünde seçilmelidir.

Gerilim seçimi: 170 KV modellerin çalışma aralığı 10–25.2 VDC. “12V” 290 KV seçeneklerinin çalışma aralığı 10–16.8 VDC; nominal test noktaları 16 V olup ayrı 12 V eğrileri aşağıda gösterilmiştir. Geleneksel bir 4S Li-ion/LiPo batarya tam şarjda 16.8 V'a, bir 6S paket ise 25.2 V'a ulaşır. 290 KV modelde 6S güç kaynağı kullanmayın.

Malzeme PC Siyah + Mavi (Standart Z80 Sürümleri), PC Gri (Dahili ESC'li Z80E Sürümleri), PC + Cam Elyaf Siyah / Gri (Standart Pervaneler), Doğal Renkli Sert Eloksallı 6061 Alüminyum (HD Alüminyum Pervaneler), PC Mavi (Ot Koruyucu), PC Mavi / Gri (Geçmeli Kapak), 316 Paslanmaz Çelik Insertler
Ağırlık İtici: yaklaşık 500 g (yapılandırmaya bağlı) / Standart Pervane Seti: 34.2 g / HD Alüminyum Pervane: her biri 33 g / Ot Koruyucu: 13.3 g / Geçmeli Kapak: 14.3 g
Renk Siyah + Mavi (Standart Z80 Sürümleri) / Gri (Dahili ESC'li Z80E Sürümleri) / Doğal Renkli Sert Eloksal Kaplama (HD Alüminyum Pervaneler; üretim partileri arasında hafif renk farkları olabilir)
Derinlik Derecesi 300 m / 984 ft
Boyutlar Boyut çizimine bakınız; tüm Z80-170, Z80E-170, Z80-290 ve Z80E-290 modelleri aynı dış boyutlara ve montaj düzenine sahiptir. HD Alüminyum Pervaneler, Z80/Z80E modelleri için doğrudan değişim sağlayan pervanelerdir ve standart plastik pervanelerle aynı kanat profilini kullanır.

Bu site hCaptcha ile korunuyor. Ayrıca bu site için hCaptcha Gizlilik Politikası ve Hizmet Şartları geçerlidir.

Açıklama

Optimize edilmiş pervane ve itki kanalı geometrisi, simülasyonlar, gerçek kullanım denemeleri ve su içi testlerle doğrulanmış güçlü ileri ve geri performans sağlar. Üretim testleri ve elleçleme nedeniyle her ünitede az miktarda su kalıntısı bulunabilir.

Dayanıklılık testleri, >200 saat boyunca kontrollü tatlı su içeren kapalı ortam koşullarında sürekli dönüşü göstermiştir. Blu-Thrust Z80-170 ve Blu-Thrust Z80E-170 modelleri 10 – 25.2 VDC giriş gerilimi aralığında çalışır ve 24 V / 6S sistemler için optimize edilmiştir. 24 V'ta 170 KV modeller, standart test koşullarında 5.3 kgf değerine kadar ileri itkiyi, yalnızca 11 A değerinin biraz üzerinde akımla sağlar.

Blu-Thrust Z80-290 ve Blu-Thrust Z80E-290 modellerinin çalışma aralığı 10–16.8 VDC. Yayımlanan 16 V nominal test noktasında, ileri çıkış 5.2 kgf / 315 W / 19.7 A ve geri çıkış 4.7 kgf / 307 W / 19.2 A. Bunlar aşağıdaki performans eğrilerine karşılık gelen nominal teknik özellik değerleridir; 12 V'taki çıkış daha düşüktür.

İsteğe bağlı Blu-Thrust Z80/Z80E HD Alüminyum Pervane çeşitleri, Z80/Z80E platformu için doğrudan yedek pervaneler olarak sunulur. Bu 6061 alüminyum pervaneler standart plastik pervanelerle aynı kanat profilini kullanır; dolayısıyla takıldıktan sonra güç çıkışı veya itkide fark edilir bir değişiklik olmaz. Kumlu, siltli veya yabancı cisim bulunma olasılığı yüksek ortamlar için daha yüksek yapısal dayanım sağlarlar.

Yayımlanan Z80 6S/4S tam gaz testlerinde koruyucuların takılması itkiyi azaltır ve akımı artırır. Koruyucular yabancı cisim girişini ve parmak teması riskini azaltır; ancak iticiyi otlara karşı tamamen korumaz veya enerji varken dokunmayı güvenli hale getirmez. Elleçleme veya kontrol öncesinde gücü kesin ve test sırasında koruyucuları takın.

Kablolama, ürünle verilen Deep-Sea 3 Damarlı (16 AWG) Su Altı Kablosu ile sağlanır; uyumlu bir rakorlu kablo geçiş elemanıyla takıldığında 300 m çalışma derinliği için basınca dayanım derecesine sahiptir. Standart Z80 modelleri harici ESC bağlantısı için üç motor faz kablosu kullanırken, dahili ESC'li Z80E modelleri Power (+), Power (–) ve Signal kablolarını kullanır.

Kablolama Uyarısı: Standart Z80 ve dahili ESC'li Z80E modelleri farklı kablolama yöntemleri kullanır. Bağlantı öncesinde modeli, gövde tipini ve kablo işlevlerini dikkatle doğrulayın. Yanlış kablolama, ters kutuplama, aşırı gerilim veya yanlış ESC yapılandırması iticide kalıcı hasara yol açabilir.

Ünite, dört M3 dişli delik ve merkezde bir M6 dişli delik ile 19 × 19 mm düzeninde monte edilir; araç çerçevelerine ve montaj braketlerine güvenli mekanik entegrasyon sağlar. 170 KV ve 290 KV modelleri aynı dış boyutları, montaj düzenini, pervane tasarımını, ot koruyucu tasarımını ve genel mekanik entegrasyonu paylaşır. HD Alüminyum Pervane çeşitleri Blu-Thrust Z80-170, Blu-Thrust Z80E-170, Blu-Thrust Z80-290 ve Blu-Thrust Z80E-290 modelleriyle uyumludur.

Hem tuzlu suya hem tatlı suya uygun olan itici, korozyon riskini azaltmak için tuzlu su kullanımından sonra temiz suyla durulanmalıdır. Sınırlı kum maruziyetine dayanabilse de aşındırıcı parçacıklar aşınmayı hızlandırabilir; tortu açısından zengin sularda çalıştırıldıktan sonra tatlı suyla yıkanması önerilir. Alüminyum pervaneler de korozyona duyarlıdır ve her kullanımdan sonra tatlı suyla durulanmalıdır.

Not: Muhafazanıza yapılan kablo bağlantısını su geçirmez hale getirmek ve sabitlemek için uyumlu bir kablo geçiş elemanı gerekir. Gerekli derinlik derecesine ve gövde yapılandırmasına uygun bir geçiş elemanı seçin.



Large Top Image

Subsea cable penetrator options, including gland assemblies, potting-type bodies and an exploded cable gland
Kablo Geçiş Elemanı Seçenekleri

Ayrı satılır

Blu-Thrust Z80/Z80E, yaklaşık 900 mm uzunluğunda Deep-Sea 3 Damarlı (16 AWG) Su Altı Kablosuile sağlanır. Gerçek kablo çapına ve muhafaza portuna uygun bir geçiş elemanı seçin. Standart Z80 kabloları üç motor fazıdır; Z80E kabloları kırmızı Power +, siyah Power − / sinyal toprağı ve sarı PWM sinyalidir.

Deep-Sea Kablo Geçiş Elemanları – Numuneleri 1,000 m'ye kadar test edilmiş dolgulu geçiş elemanı ailesi. Gerçek kapasite seçilen bağlantıya, kabloya, dolgu malzemesine ve tamamlanmış contaya bağlıdır; bağlantı elemanı tek başına montajın derecesini belirlemez.

Deep-Sea M10 Rakorlu Kablo Geçiş Elemanları – Bu kablo için belirtilen boyutu seçin: 3 × 16 AWG için 7.8 × 5.6. Alüminyum sürümlerin derinlik derecesi 1,000 m; paslanmaz çelik sürümlerin derecesi 1,000 m.

Low-Depth M10 Rakorlu Kablo Geçiş Elemanları – Sığ su kullanımı için doğru boyutlu rakor; derinlik derecesi 100 m. Bu seçeneğin kullanılması tamamlanmış sistemi en fazla 100 m ile sınırlar.

Sistem derinliği: Bu iticinin derinlik derecesi değişmez: 300 m / 984 ft. Muhafaza, contalar ve konnektörler dahil tüm montajın en düşük derecesini esas alın. Geçiş elemanları ayrı satılır.

Kompakt Alternatif – Blu-Thrust Z60 Serisi

Ayrı satılır


Blu-Thrust Z60 & Z60E Su Altı İticisi
Alan kısıtlaması olan araç tasarımları ve orta düzey itki gereksinimleri için geliştirilmiş, daha kompakt bir itki platformu. Z80 serisi daha yüksek maksimum çıkış gücü ve tork kapasitesine odaklanırken; Z60 serisi, daha küçük ROVs'lar, USVs'ler, dalgıç itki araçları ve kompakt su altı sistemleri için daha küçük boyut ve ağırlık avantajı sunar. Standart 24 V / 6S pervane kurulumu ve isteğe bağlı 12 V / 3S 3 kanatlı pervane dönüşüm setinin yanı sıra, hem standart harici ESC hem de dahili trapezoidal ESC yapılandırmalarıyla sunulmaktadır.


Uyumlu Kablo Konnektörleri ve Bağlantı Donanımı

Ayrı satılır

Kablo Hakkında:
Blu-Thrust Z80/Z80E, yaklaşık 900 mm uzunluğunda Deep-Sea 3 Damarlı (16 AWG) Su Altı Kablosu kullanır. Standart Z80 modellerinde ayrı bir ESC için üç motor faz kablosu vardır. Z80E'de kırmızı Power +, siyah Power − / sinyal toprağı ve sarı PWM sinyalidir. Bağlamadan önce modeli ve kablolama şemasını doğrulayın.

Modüler kurulumlar, hızlı ayırma özelliği veya daha uzun kablo hatları için aşağıdaki uyumlu bağlantı seçenekleri mevcuttur:

Deep-Sea Kablo Konnektörleri – Dişi Soket & Erkek Fiş
İtici kablosunun sızdırmaz uçlarla sonlandırılmasını sağlayarak sökülebilir, su geçirmez tahrik bağlantıları oluşturan hat içi fiş ve soket konnektörleri.

Deep-Sea Kablo Konnektörleri – M10 Panel Tipi
İtici kablosunu muhafaza duvarından veya uç kapaktan geçirmek için tasarlanmış panel tipi konnektör. Sızdırmaz, yüksek basınca dayanıklı bağlantı oluşturmak için eşleşen bir fiş gerekir.

Deep-Sea Kablo Konnektörleri – Kör Sızdırmazlık Kapağı
Açık uçları su girişine karşı kapatarak kullanılmayan itici kablo konnektörlerini depolama, taşıma veya devre dışı kalma sırasında korur.

Su Altı M10 Bağlantı Tüpü
Geçiş elemanları ve dolgu bileşiği kullanarak itici kablolarının hat içinde güvenli biçimde eklenmesini sağlar.

Subsea cable connectors showing male plugs, female sockets, sealing caps and a connected cable pair.
Uyumlu Su Altı Muhafaza Seçenekleri

Ayrı satılır

Blu-Thrust Z80 serisi uyumlu bir kablo geçiş elemanıyla eşleştirildiğinde 300 m / 984 ft için basınca dayanım derecesine sahip Deep-Sea 3 Damarlı (16 AWG) Su Altı Kablosuyla sağlanır. Kablo seçilen geçiş elemanından muhafazanıza geçirildikten sonra itici, yerleşik M3 ve M6 montaj delikleri kullanılarak ROV çerçevenize veya montaj yapınıza sabitlenebilir. Z80-170, Z80E-170, Z80-290 ve Z80E-290 modelleri aynı montaj boyutlarını ve muhafaza uyumluluğunu paylaşır.

Su Altı Su Geçirmez Muhafaza Kutusu
300 m dereceli alüminyum muhafaza gövdesi; M10 bağlantılar için yirmi adet Ø10.1 mm geçiş deliği bulunur. Uyumlu geçiş elemanları, somunlar ve contalar seçin.

Su Altı Muhafazası Akrilik Tüpü
Çap ve uzunluğa bağlı olarak yayımlanan derinlik derecesi 20–250 m olan şeffaf dökme akrilik tüp; Blu-Sub alüminyum flanş ve uç kapaklarıyla uyumludur. İtici kablolarını muhafazaya düzenli biçimde geçirmek için geçiş elemanı portlarına sahip uç kapaklar seçin.

Su Altı Muhafazası Alüminyum Tüpü
1,000 m dereceli dayanıklı alüminyum tüp muhafaza. Yüksek basınçlı ortamlarda itici kablolarını entegre etmek için geçiş elemanı portlarına sahip, eşleşen ve derin suya uygun uç kapaklarla kullanın.

Montajın derinlik sınırı: Sistemin tamamı, en düşük dereceli tüp, flanş, uç kapak, geçiş elemanı, konnektör veya iticiyle sınırlıdır. 1,000 m dereceli bir muhafaza veya bağlantı elemanı, bu iticinin 300 m derecesini artırmaz.

Subsea enclosure options: a rectangular box, clear acrylic tubes and black aluminum tubes.

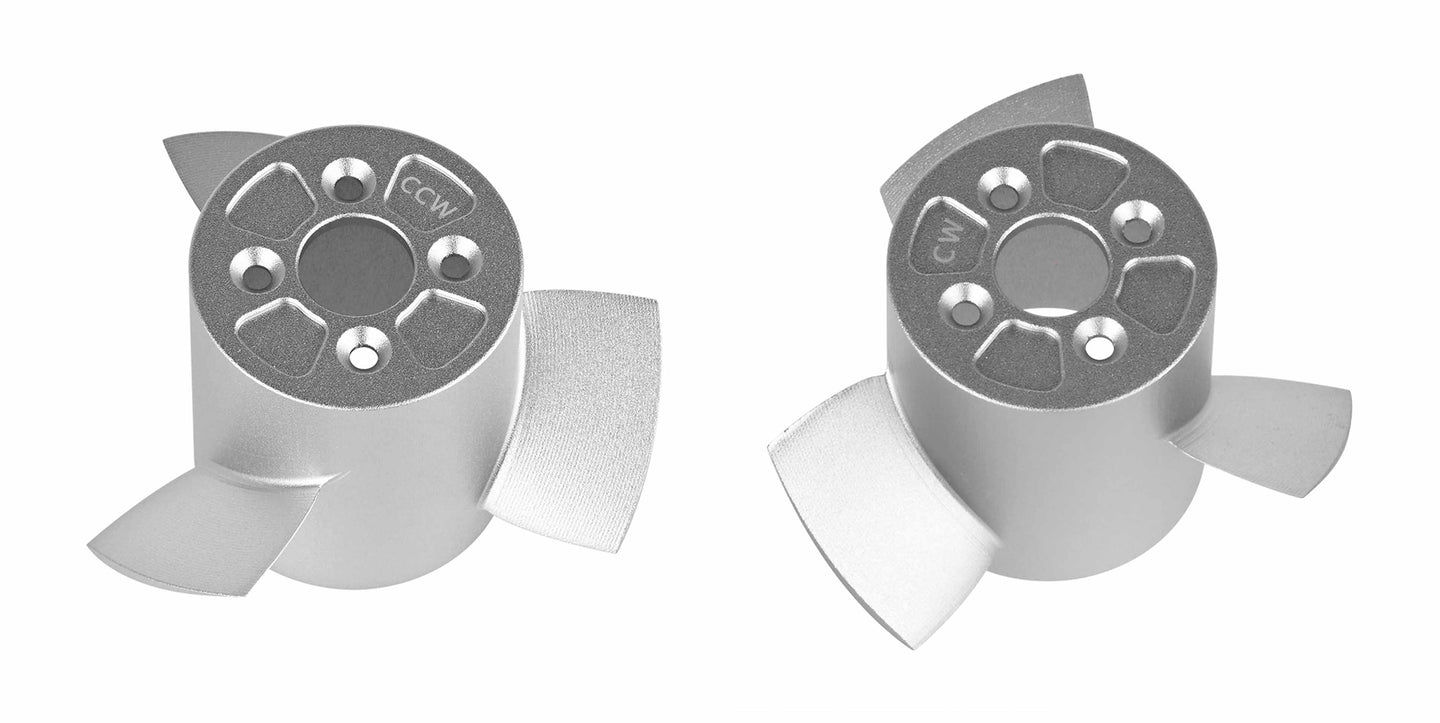

Blu-Thrust Z80/Z80E HD aluminum propellers shown as a pair with opposite blade orientations
HD Alüminyum Pervane Yükseltmesi

Ayrı satılır

Blu-Thrust Z80/Z80E platformu için isteğe bağlı HD alüminyum pervaneler mevcuttur; bu pervaneler, aynı kanat profilini ve benzer itki ve güç özelliklerini korurken, standart plastik pervanelere kıyasla daha dayanıklı ve doğrudan bir alternatif sunar.

Bu pervaneler 6061 alüminyum kullanılarak doğal renkli sert eloksal kaplamayla üretilmiştir ve kumlu, siltli veya yabancı cisim bulunma olasılığı yüksek sular gibi daha zorlu çalışma ortamları için tasarlanmıştır.

HD Alüminyum Pervaneler Blu-Thrust Z80-170, Blu-Thrust Z80E-170, Blu-Thrust Z80-290 ve Blu-Thrust Z80E-290 modelleriyle uyumludur. Tek tek satılır; CW veya CCW dönüş seçenekleri sunulur ve beraberinde verilenler: 4 × montaj vidası.

Önemli: Alüminyum pervaneler plastik pervanelere kıyasla daha dayanıklıdır ancak kırılmaz veya hasar görmez değildir. Sert yabancı cisimlerle çarpışmalar kalıcı hasara yol açabilir; ayrıca aşındırıcı tortu içeren koşullar, itici ünitesindeki aşınmayı hızlandırabilir. Özellikle tuzlu su, kumlu veya siltli ortamlardaki kullanımların ardından, her kullanımdan sonra tatlı suyla durulayın.

GÖNDERİM LİSTESİ

Saat Yönünün Tersine (CCW) Çalışan Su Altı İtici Kiti:
İçeriği: 1 × İtici (üzerinde CCW pervane takılı halde), 1 × Yedek CW pervane, 1 × Ön ot koruyucu, 1 × Arka ot koruyucu, 1 × Geçmeli kapak

Saat Yönünde (CW) Çalışan Su Altı İtici Kiti:
İçeriği: 1 × İtici (üzerinde CW pervane takılı halde), 1 × Yedek CCW pervane, 1 × Ön ot koruyucu, 1 × Arka ot koruyucu, 1 × Geçmeli kapak

CCW+CW Pervane Seti:
İçerik: 1 × CW pervane, 1 × CCW pervane

Blu-Thrust Z80/Z80E HD Alüminyum Pervane - Saat Yönünün Tersine (CCW) - Sadece Pervane:
İçerik: 1 × 6061 alüminyum CCW pervane, 4 × montaj vidası

Blu-Thrust Z80/Z80E HD Alüminyum Pervane - CW - Sadece Pervane:
İçerik: 1 × 6061 alüminyum CW pervane, 4 × montaj vidası

Ot Koruyucu Seti (Ön ve Arka):
İçeriği: 1 × Ön ot koruyucu, 1 × Arka ot koruyucu

Geçmeli Kapak:
İçerik: Sadece 1 × Geçmeli kapak

Blu-Thrust Z80 kit with attached cable, two blue weed guards and a spare black propeller
Teknik Özellikler
Öğe 170KV Modeller
Blu-Thrust Z80-170 & Blu-Thrust Z80E-170
290KV Modeller
Blu-Thrust Z80-290 & Blu-Thrust Z80E-290
Malzeme & Görünüm Standart Z80: PC Siyah + Mavi
Dahili ESC'li Z80E: PC Gri
Standart Pervaneler: PC + Cam Elyaf Siyah / Gri
HD Alüminyum Pervaneler: Doğal Renkli Sert Eloksallı 6061 Alüminyum
Ot Koruyucu: PC Mavi
Geçmeli Kapak: PC Mavi / Gri
316 Paslanmaz Çelik Insertler
Standart Z80: PC Siyah + Mavi
Dahili ESC'li Z80E: PC Gri
Standart Pervaneler: PC + Cam Elyaf Siyah / Gri
HD Alüminyum Pervaneler: Doğal Renkli Sert Eloksallı 6061 Alüminyum
Ot Koruyucu: PC Mavi
Geçmeli Kapak: PC Mavi / Gri
316 Paslanmaz Çelik Insertler
Ağırlık İtici: yaklaşık 500 g (yapılandırmaya bağlı)
Standart Pervane Seti: 34.2 g
HD Alüminyum Pervane: her biri 33 g
Ot Koruyucu: 13.3 g
Geçmeli Kapak: 14.3 g
İtici: yaklaşık 500 g (yapılandırmaya bağlı)
Standart Pervane Seti: 34.2 g
HD Alüminyum Pervane: her biri 33 g
Ot Koruyucu: 13.3 g
Geçmeli Kapak: 14.3 g
Azami Nominal Derinlik 300 m / 984 ft 300 m / 984 ft
Mekanik Dayanıklılık (Test Referansı) >200 saat (kontrollü tatlı su testi) >200 saat (kontrollü tatlı su testi)
Azami Güç Ot Koruyucusuz: 300 W
Ot Koruyuculu: 335 W
Ot Koruyucusuz: 365 W
Ot Koruyuculu: 405 W
Tam Gaz Akımı: 6S Besleme, Tam Gaz:
İleri: 11.9 A
Geri: 12.4 A
Ot Koruyuculu FWD: 13.2 A
Ot Koruyuculu REV: 13.3 A
4S Besleme, Tam Gaz:
İleri: 21.7 A
Geri: 21.3 A
Ot Koruyuculu FWD: 24.1 A
Ot Koruyuculu REV: 22.8 A
Tam Gaz İtkisi: 6S Besleme, Tam Gaz:
İleri: 5.6 kgf
Geri: 5.3 kgf
Ot Koruyuculu FWD: 3.2 kgf
Ot Koruyuculu REV: 3.1 kgf
4S Besleme, Tam Gaz:
İleri: 5.7 kgf
Geri: 5.2 kgf
Ot Koruyuculu FWD: 3.3 kgf
Ot Koruyuculu REV: 3.1 kgf
Besleme Gerilimi Aralığı 10 – 25.2 VDC 10 – 16.8 VDC
Nominal Gerilim 24 V / 6S Batarya 16 V / 4S Batarya
Nominal Gerilimde İtki Parametreleri 24 V FWD: 5.3 kgf / 266 W / 11.1 A
24 V REV: 4.6 kgf / 254 W / 10.6 A
16 V FWD: 5.2 kgf / 315 W / 19.7 A
16 V REV: 4.7 kgf / 307 W / 19.2 A
Sıcaklık Aralığı Hava: –25 °C ile 60 °C
Su: –10 °C ile 40 °C
Hava: –25 °C ile 60 °C
Su: –10 °C ile 40 °C
Montaj Ayrıntıları Insert Somun Malzemesi: 316 Paslanmaz Çelik
Montaj Dişleri: 4 × M3 + 1 × M6
Delik Aralığı: 19 × 19 mm
Insert Somun Malzemesi: 316 Paslanmaz Çelik
Montaj Dişleri: 4 × M3 + 1 × M6
Delik Aralığı: 19 × 19 mm
Kablo Uzunluk: ≈ 900 mm
Özellik: 3 × 16 AWG
Standart Z80-170: Harici ESC için motor fazları (U, V, W)
Dahili ESC'li Z80E-170: Power (+) / Power (–) / Signal hattı
Kablo Tipi: Rakorlu geçiş elemanıyla uyumlu, 300 m için basınca dayanım dereceli
Uzunluk: ≈ 900 mm
Özellik: 3 × 16 AWG
Standart Z80-290: Harici ESC için motor fazları (U, V, W)
Dahili ESC'li Z80E-290: Power (+) / Power (–) / Signal hattı
Kablo Tipi: Rakorlu geçiş elemanıyla uyumlu, 300 m için basınca dayanım dereceli
Motor Tip: Dıştan Rotorlu Fırçasız Motor
Kutup çifti: 8
KV Değeri: 170KV
Sızdırmazlık: Seçici reçine kapsülleme, elektriksel yalıtım, açık su temaslı tasarım
Dahili ESC Sürümü: Entegre Trapezoidal ESC
Tip: Dıştan Rotorlu Fırçasız Motor
Kutup çifti: 8
KV Değeri: 290KV
Sızdırmazlık: Seçici reçine kapsülleme, elektriksel yalıtım, açık su temaslı tasarım
Dahili ESC Sürümü: Entegre Trapezoidal ESC
PWM Kontrolü — Yalnızca Dahili ESC'li Z80E 1100 µs azami geri; 1500 µs başlatma / durdurma / nötr; 1900 µs azami ileri.
Mantık gerilimi: 3.3–5 V; azami güncelleme hızı: 400 Hz.
Nötr ölü bant: 1500 ± 25 µs (1475–1525 µs; dönüş yok). Başlatma işlemi ve kablolama önlemleri için Kullanım Kılavuzu'na bakın.

Performans notu: Mekanik dayanıklılık ve itki gibi performans parametreleri çalışma ortamından, çalışma çevriminden, test düzeninden ve kullanım koşullarından etkilenir; gerçek uygulamalarda değişiklik gösterebilir.

HD alüminyum pervane notu: İsteğe bağlı Blu-Thrust Z80/Z80E HD Alüminyum Pervane çeşitleri tüm Z80-170, Z80E-170, Z80-290 ve Z80E-290 modelleri için tekli CW veya CCW yedek pervaneler olarak sunulur. Standart plastik pervanelerle aynı kanat profilini kullandıklarından takıldıktan sonra güç çıkışı veya itkide fark edilir bir değişiklik beklenmez. Doğal renkli sert eloksalda hafif renk farklılıkları görülebilir; genellikle aynı üretim partisi içinde renk tutarlılığı korunabilir.


Farklı gerilimlerde tam gaz itki parametreleri — 170KV modeller:

Gerilim (V) İleri İtki (kgf) FWD İtki Akımı (A) Geri İtki (kgf) REV İtki Akımı (A)
245.311.14.610.6
224.79.74.410.5
203.98.53.99.3
183.27.43.38.2
162.86.42.97.1
142.35.22.35.9
121.84.31.74.8
101.43.21.33.7

Çalışma gerilimi notu: Yalnızca geçerli çalışma aralığındaki test noktaları gösterilir. 170 KV modeller 10–25.2 VDC, 290 KV modeller 10–16.8 VDC ile sınırlıdır.


Farklı gerilimlerde tam gaz itki parametreleri — 290KV modeller:

Gerilim (V) İleri İtki (kgf) FWD İtki Akımı (A) Geri İtki (kgf) REV İtki Akımı (A)
165.219.74.719.2
144.417.04.016.3
123.613.53.213.4
102.710.82.510.5

290 KV veri temeli: 16 V satırı, performans eğrilerine karşılık gelen yayımlanmış nominal teknik özellikleri kullanır. 10–14 V satırları yayımlanan gerilim tarama tablosunu kullanır. Değerler yaklaşık test referanslarıdır; akım ve güç değerleri yuvarlama veya ayrı ölçümleri yansıtabilir.

Koruyucu ızgaralı Z80E-170 — tam gaz test sonuçları:

Gerilim (V) İleri İtki (kgf) FWD İtki Akımı (A) Geri İtki (kgf) REV İtki Akımı (A)
20 2.5 12.3 2.43 12.4
21 2.66 12.8 2.56 13.2
22 2.85 13.68 2.72 14

Koruyucu ızgaralar takılıyken Z80E-170, su sıcaklığı ≤40 °C olduğu ve su itici gövdesinden normal şekilde aktığı sürece 20–22 V'ta sürekli tam gaz çalışmayı destekler.

Koruyucu ızgaralar takılıyken 16 V'ta Z80E-290, su sıcaklığı ≤40 °C olduğu ve su itici gövdesinin yanından normal şekilde aktığı sürece, tam gazın altında yaklaşık 1842 µs ve 16 A'da sürekli yaklaşık 2.5 kgf ileri itki sağlayabilir.




Large Middle Image
Second Middle Image



Teknik Özellikler — Devam

İtki ve güç değerleri yayımlanmış test referanslarıdır. Sonuçlar test düzenine, çalışma koşullarına, koruyucu yapılandırmasına ve harici ESC ayarlarına göre değişebilir. Yayımlanan Z80 tam gaz koruyucu testlerinde akım artar, itki azalır. İsteğe bağlı HD alüminyum pervaneler standart kanat profilini korur; dolayısıyla eşdeğer koşullarda benzer performans beklenir.

Performans Tutarlılığı:
170KV ve 290KV modelleri aynı Z80 mekanik platformunu, dış boyutları, montaj düzenini, pervane tasarımını, ot koruyucu tasarımını ve genel montaj yöntemini paylaşır. Başlıca farklar motor KV değeri, gerilim optimizasyonu, çalışma gerilimi aralığı ve akım tüketimidir. Standart Z80 modelleri harici ESC kullanırken Z80E modelleri itici gövdesinde trapezoidal ESC barındırır. Standart ESC'siz sürümlerde ölçülen akım tüketimi ve tepki özellikleri harici ESC'ye ve ayar parametrelerine bağlıdır. İsteğe bağlı Blu-Thrust Z80/Z80E HD Alüminyum Pervane çeşitleri Blu-Thrust Z80-170, Blu-Thrust Z80E-170, Blu-Thrust Z80-290 ve Blu-Thrust Z80E-290 modelleriyle uyumludur.

Çalışma Ömrüne İlişkin Hususlar:
Blu-Thrust Z80 serisi, deniz tahrik uygulamalarında aktif kullanım için tasarlanmış yüksek performanslı bir su altı tahrik bileşenidir. Tüm su altı iticilerinde olduğu gibi çalışma ömrü; çalışma çevrimi, yük koşulları, su kalitesi, çalışma derinliği ve bakım uygulamalarından etkilenir. Kontrollü laboratuvar testleri, tatlı su içeren kapalı ortam koşullarında 200 saati aşan sürekli dönüş kapasitesini göstermiştir. Gerçek uygulamalardaki hizmet süresi, çevresel maruziyete ve kullanım profiline göre değişebilir. Zaman içinde tutarlı performansı desteklemek için düzenli kontrol, temizlik ve uygun çalışma sınırları önerilir. HD Alüminyum Pervaneler, standart plastik pervanelere göre daha yüksek yapısal dayanım sağlar; ancak sert yabancı cisimlerle çarpışmalar yine de kalıcı hasara neden olabilir. Alüminyum pervaneler de korozyona duyarlıdır ve özellikle tuzlu su, kumlu veya siltli koşullarda çalıştırıldıktan sonra olmak üzere her kullanımdan sonra tatlı suyla durulanmalıdır.

170KV Model Performans Eğrileri (Z80-170 & Z80E-170):
Aşağıdaki itki ve güç eğrileri hem Blu-Thrust Z80-170 hem Blu-Thrust Z80E-170 modelleri için geçerlidir. Bu eğriler, 170KV platformunun temel çalışma koşulunu temsil eden 24V testlerine dayanır. Her iki model de aynı motoru, pervaneyi, gövde geometrisini ve mekanik platformu kullandığından hidrolik itki performansı eşdeğer çalışma koşullarında pratik olarak aynıdır. İki model arasındaki temel fark kontrol mimarisidir: Z80-170 harici ESC gerektirirken Z80E-170 dahili trapezoidal ESC barındırır. HD Alüminyum Pervaneler takıldığında aynı kanat profili korunduğu için mevcut itki ve güç eğrileri eşdeğer çalışma koşullarında temsil edici olmaya devam eder.

170KV İtki Eğrisi (24V):

24V Thrust Curve for Blu-Thrust Z80-170 and Z80E-170

170KV Güç Eğrisi (24V):

24V Power Curve for Blu-Thrust Z80-170 and Z80E-170

290KV Model Performans Eğrileri (Z80-290 & Z80E-290):
Aşağıdaki itki ve güç eğrileri hem Blu-Thrust Z80-290 hem Blu-Thrust Z80E-290 modelleri için geçerlidir. Bu grafikler, 290KV platformunun yaygın düşük gerilimli çalışma koşullarını temsil eden 12V ve 16V çalışmasını karşılaştırır. 290KV modelleri, 170KV sürümlerine kıyasla daha düşük gerilimli sistemler için optimize edilmiştir. Her iki model de aynı motoru, pervaneyi, gövde geometrisini ve mekanik platformu kullandığından hidrolik itki performansı eşdeğer çalışma koşullarında pratik olarak aynıdır. İki model arasındaki temel fark kontrol mimarisidir: Z80-290 harici ESC gerektirirken Z80E-290 dahili trapezoidal ESC barındırır. HD Alüminyum Pervaneler takıldığında aynı kanat profili korunduğu için mevcut itki ve güç eğrileri eşdeğer çalışma koşullarında temsil edici olmaya devam eder.

290KV İtki Eğrisi (12V ve 16V karşılaştırması):

Blu-Thrust Z80-290 and Z80E-290 Thrust Curve at 12V and 16V

290KV Güç Eğrisi (12V ve 16V karşılaştırması):

Blu-Thrust Z80-290 and Z80E-290 Power Curve at 12V and 16V

Kablo İşlevleri (Blu-Thrust Z80 — ESC'siz Modeller):

Wiring Definition Diagram for Blu-Thrust Z80 Non-ESC Models

Kablo İşlevleri (Blu-Thrust Z80E — Dahili ESC Modelleri):

Wiring Definition Diagram for Blu-Thrust Z80E Built-In ESC Models

Kablolama Uyarısı:
Standart Z80 ve dahili ESC'li Z80E modelleri farklı kablolama yöntemleri kullanır. Bağlantı öncesinde modeli, gövde tipini ve kablo işlevlerini dikkatle doğrulayın. Yanlış kablolama, ters kutuplama, aşırı gerilim veya yanlış ESC yapılandırması iticide kalıcı hasara yol açabilir.

Z80E PWM ayarları, güç verildiğinde başlatma işlemi ve elektriksel önlemler için aşağıdaki Kullanım Kılavuzu bölümünü açın.



Dönüş Yönü, İtki Yönü ve İleri/Geri Pervane Yönü Açıklaması:

Rotation and Thrust Direction Chart

Pervane değiştirirken montaj öncesinde doğru CW veya CCW kanat yönünü doğrulayın. Blu-Thrust Z80/Z80E HD Alüminyum Pervane - CCW - Sadece Pervane ve Blu-Thrust Z80/Z80E HD Alüminyum Pervane - CW - Sadece Pervane tekli yedek pervaneler olarak satılır ve 4 × montaj vidası içerir. Pervane ve koruyuculara müdahale etmeden veya bunları değiştirmeden önce gücü kesin. Test sırasında pervane koruyucusu takın.



Özel bir kablo uzunluğuna ihtiyacınız varsa lütfen bizimle iletişime geçin ve aşağıdaki şekilde gösterilen A ve B boyutlarını bildirin. Özel kablo uzunlukları süreyi ve maliyeti artırabileceğinden teslim süreleri ve fiyat üzerindeki etkileri bildireceğiz. Genel olarak A + B toplam ölçüsü 850 mm'den az olmalıdır.

Cable Length Measurement Diagram

Eğrileri okuma: PWM ekseni, mikrosaniye (µs) cinsinden darbe genişliğidir. Eğriler ölçülen test tepkisini gösterir; görsel olarak düz bir bölgeden yapılandırılmış nötr ölü bant sonucunu çıkarmayın. Kullanım Kılavuzu'ndaki dahili ESC ayarlarını kullanın. Harici ESC farklı sinyal ayarları kullanabilir.




1. Başlamadan önce
Aşağıdaki PWM ayarları ve başlatma sırası şu modeller için geçerlidir: yalnızca dahili ESC'li Z80E modelleri. Standart Z80 modelleri harici ESC gerektirir; o ESC'nin kontrol ve başlatma talimatlarını izleyin. Gücü bağlamadan önce seçilen modeli, kablolama şemasını, besleme gerilimini ve pervane yapılandırmasını doğrulayın. Z80/Z80E-170: 10–25.2 VDC. Z80/Z80E-290: 10–16.8 VDC; 290 KV modelleri 6S'ye bağlamayın. 16–18 V sürekli çalışma yönergesi yalnızca Z80E-170 için geçerlidir.

2. PWM kontrolü — yalnızca Z80E

PWM darbe genişliğiKomut
1100 µsAzami geri
1500 µsBaşlatma / durdurma / nötr
1900 µsAzami ileri

PWM mantık gerilimi: 3.3–5 V. Azami güncelleme hızı: 400 Hz. Nötr ölü bant: 1500 ± 25 µs (1475–1525 µs); itici bu aralıkta dönmez. Arduino Servo kütüphanesi ve ArduSub ile uyumludur.

Z80E-170 ve Z80E-290 için önerilen komut aralıkları ileri yönde 1540–1900 µs ve geri yönde 1460–1100 µs'dir. Bu, özellikle uzun sinyal hatlarında, nötr çevresindeki ±25 µs ölü bandın ötesinde 15 µs ek pay sağlar. Bunlar komutun alt referans noktalarıdır; kullanılabilir gaz aralığını araç üzerinde test ederek belirleyin. Ölü bant ve 1500 µs durdurma komutu değişmez.

3. Güç verildiğinde başlatma — yalnızca Z80E

  1. Güç verin ve bekleyin: üç bip sesi.
  2. Bir 1500 µs sinyali gönderin ve şu süre boyunca sabit tutun: 2–3 saniye.
  3. İki bip sesi başlatmanın tamamlandığını doğrular.

Başlatma işlemi her güç verildiğinde gereklidir. İtici ancak başlatma tamamlandıktan sonra dönebilir. Durdurma / nötr komutu için 1500 µs değerini doğrudan gönderin. Bu bir elektronik kontrol komutudur; pervaneye müdahale etmeden önce gücü kesin.

4. Kablolama ve ortak toprak

Z80E için kırmızı Power +, siyah Power − / sinyal toprağı, sarı ise PWM sinyalidir. Sinyal toprağı ve güç toprağı içeriden bağlıdır. Kontrolcü toprağını iticinin güç eksi ucuna bağlayın. Standart ESC'siz modelde kırmızı, sarı ve siyah kablolar üç motor faz kablosudur ve ayrı bir ESC içindir; DC güç/sinyal kabloları değildir.

5. Güvenli çalışma ve test
Test sırasında iticiyi sağlamca sabitleyin; desteksiz asılı bırakmayın. Parmak teması riskini azaltmak için pervane koruyucusu takın. Elleri ve sabitlenmemiş nesneleri pervaneden uzak tutun; müdahale etmeden önce gücü kesin.

6. Kontroller ve bakım
Kablolama veya bağlantıları kontrol etmeden, yabancı cisimleri temizlemeden ya da pervaneleri değiştirmeden önce gücü kesin. Z80E başlamıyorsa kablolamayı, ortak toprağı, PWM ayarlarını ve başlatmanın tamamlandığını kontrol edin. Standart Z80 modellerinde harici ESC'nin sorun giderme talimatlarını izleyin. Tuzlu su kullanımından sonra tatlı suyla durulayın; yabancı cisim veya hasar açısından kontrol edin.

Mekanik montaj talimatları için şu kılavuza bakın: Blu-Thrust Z60 / Z80 Ot Koruyucu Montaj Kılavuzu.

7. Ek hususlar

  • Z80E-170 ve Z80E-290'da dahili kilitlenme veya aşırı akım koruması yoktur. Harici kilitlenme koruması gereklidir. Pervanenin uzun süre sıkışması iticiye kalıcı olarak zarar verecektir.
  • Regüle güç kaynakları: Bazı regüle güç kaynakları ve DC/DC dönüştürücüler, iticilerden geri dönen enerjiyi soğuramaz. Bu durum bara gerilimini yükseltebilir ve ESC'ye zarar verebilir. Gaz komutlarını kademeli olarak değiştirin ve seçilen model ile pervane yapılandırmasının gerilim sınırlarına uyun. DC/DC dönüştürücülerde çıkış kapasitansı, kondansatör tipi ve yerleşimi için üreticinin gerekliliklerini izleyin; ESC'nin dahili kapasitansı yeterli olmayabilir. Pervane dönerken ani yön değiştirme komutlarından kaçının.
  • Güç bağlantısı kalitesi: Bağlantıları sağlamca sıkın veya güvenilir biçimde lehimleyin. Gevşek, oksitlenmiş veya kötü sıkılmış bağlantılar yüksek akım altında gerilim düşüşlerine, ESC senkron kaybına ve hasar verici akım darbesine yol açabilir. Kablo ucunda sıkma terminali varsa lehimlemeden önce çıkarın.
  • Havada serbest dönüş: Havada sürekli serbest dönüş için sabit bir süre sınırı olmayan modeller: Dahili ESC'li Z80E modelleri. Yayımlanan gerilim ve sıcaklık sınırlarına uyun, iticiyi sabitleyin ve pervane koruyucusu takın. Kilitlenme veya tıkanmadan kaçının.
  • Montaj: Montaj deliklerinde diş sabitleyici kullanmaktan kaçının; enjeksiyonla kalıplanmış parçalarla temas çatlamaya neden olabilir.

Standart sürüm ile dahili ESC sürümü arasındaki fark nedir?
Her iki sürüm de aynı KV sürümü kullanıldığında aynı dış boyutlara ve benzer itki performansına sahiptir. Standart modeller (Blu-Thrust Z80-170 ve Blu-Thrust Z80-290) 3 damarlı kabloları üzerinden harici ESC'ye bağlanırken dahili ESC modelleri (Blu-Thrust Z80E-170 ve Blu-Thrust Z80E-290) gövde içinde trapezoidal ESC barındırır ve kablolamayı Power (+), Power (–) ve Signal hatlarına indirger. Z80E sürümlerinde kolay tanımlama için gri gövde kullanılır.

170KV ve 290KV sürümleri arasındaki fark nedir?
170KV sürümleri 24 V / 6S sistemler için optimize edilmiştir ve çalışma gerilimi aralığı 10 – 25.2 VDC. 290KV sürümleri 12 V güç kaynakları ve 4S bataryalar (10–16.8 VDC) dahil daha düşük gerilimli sistemler için optimize edilmiştir ve çalışma gerilimi aralığı 10 – 16.8 VDC. 170KV ve 290KV sürümleri aynı Z80 dış boyutlarını, montaj düzenini, pervane tasarımını, ot koruyucu tasarımını ve genel mekanik entegrasyonu paylaşır.

170KV ve 290KV modellerini nasıl ayırt edebilirim?
İşareti 170 olan modeller 24 V / 6S için optimize edilmiş sürümlerdir; işareti 290 olan modeller daha düşük gerilimli 290 KV sürümleridir (10–16.8 VDC). Standart Z80 modelleri siyah + mavi gövde, dahili ESC'li Z80E modelleri gri gövde kullanır.

İtici hasar görürse veya yanlış bağlanırsa onarılabilir mi?
Hayır. Bu iticiler seçici kapsülleme ve koruyucu kaplamalar kullanır; kullanıcı tarafından onarılmak üzere tasarlanmamıştır. Aşırı gerilim, ters kutuplama, yanlış kablolama, yanlış ESC yapılandırması veya şiddetli mekanik darbe kaynaklı hasarlar genellikle onarım yerine değiştirme gerektirir. Standart Z80 ile dahili ESC'li Z80E modelleri farklı kablolama yöntemleri kullandığından bağlantı öncesinde kablo işlevleri dikkatle kontrol edilmelidir.

Neden CW/CCW pervaneler var?
CW ve CCW pervaneler, çok iticili düzenlerde tepki torkunu dengelemek için uygun motor dönüşüyle kullanılan ayna simetrili tasarımlardır. Ortaya çıkan araç dönüşü, iticinin yönüne ve konumuna bağlıdır; mutlaka sapma ekseni etrafında dönüş olmak zorunda değildir. Modele özgü dönüş şemasını izleyin ve kontrollü test sırasında hedeflenen itki yönünü doğrulayın.

HD Alüminyum Pervane çeşitleri nelerdir?
Blu-Thrust Z80/Z80E HD Alüminyum Pervane - CCW - Sadece Pervane ve Blu-Thrust Z80/Z80E HD Alüminyum Pervane - CW - Sadece Pervane Z80/Z80E platformu için isteğe bağlı 6061 alüminyum yedek pervanelerdir. CW veya CCW dönüş yönünde tek tek satılır ve gerekli montaj vidalarını içerir.

HD Alüminyum Pervane hangi Z80 modelleriyle uyumludur?
HD Alüminyum Pervane çeşitlerinin uyumlu olduğu modeller: Blu-Thrust Z80-170, Blu-Thrust Z80E-170, Blu-Thrust Z80-290 ve Blu-Thrust Z80E-290. Z80/Z80E platformu için doğrudan yedek pervanelerdir ve standart plastik pervanelerle aynı kanat profilini kullanırlar.

HD Alüminyum Pervane itkiyi veya güç çıkışını değiştirir mi?
Fark edilir bir değişiklik beklenmez. HD Alüminyum Pervane, standart plastik pervaneyle aynı kanat profilini kullanır; bu nedenle takıldıktan sonra itki ve güç özellikleri benzer kalır.

Neden HD Alüminyum Pervane seçilmeli?
HD Alüminyum Pervane, standart plastik pervaneye kıyasla daha yüksek yapısal dayanım sağlar ve kumlu, siltli veya yabancı cisim bulunma olasılığı yüksek ortamlara daha uygundur. Aşındırıcı tortu yine de iticiye zarar verebilir; bu nedenle kullanım sonrasında durulayın ve kontrol edin.

Ön kapak çıkarılabilir mi?
Hayır. Ön grup sabittir; arka geçmeli kapak ise temizlik veya kontrol için sökülebilecek şekilde tasarlanmıştır.

Yabancı cisim girmesi veya zorla bloke edilmesi kalıcı hasara yol açar mı?
Evet, yol açabilir. Özellikle yabancı cisim dolanması veya rotorun zorla durdurulması gibi ciddi tıkanmalar motoru ve/veya ESC'yi aşırı yükleyerek kalıcı hasara neden olabilir. Alüminyum pervaneler standart plastik pervanelerden daha güçlüdür ancak hasar görmez değildir; sert yabancı cisimlerle çarpışmalar pervaneye veya iticiye kalıcı hasar verebilir. Z80E-170 ve Z80E-290'da dahili kilitlenme veya aşırı akım koruması yoktur. Harici kilitlenme koruması gereklidir. Pervanenin uzun süre sıkışması iticiye kalıcı olarak zarar verecektir.

Kumlu su altı ortamlarına uygun mu?
İtici belirli ölçüde kuma dayanıklıdır; ancak ince aşındırıcı parçacıklar yine de içeri girerek aşınmayı hızlandırabilir. Kumlu veya siltli koşullarda çalıştırdıktan sonra, aşındırıcı birikimini en aza indirmek ve uzun vadeli aşınmayı azaltmak için dönen bileşenleri hemen tatlı suyla yıkayın. İsteğe bağlı HD Alüminyum Pervane, kumlu veya siltli ortamlar için daha yüksek yapısal dayanım sağlar; ancak aşındırıcı tortu içeren koşullar itici ünitesinin kendisine yine de zarar verebilir.

Hem tuzlu suda hem tatlı suda kullanılabilir mi?
Evet, her ikisiyle de uyumludur. Tuzlu suda kullanım sonrasında tuz kalıntılarını gidermek ve korozyon ya da mekanik sıkışma riskini azaltmak için hemen tatlı suda bekletin ve durulayın. Alüminyum pervaneler de korozyona duyarlıdır ve her kullanımdan sonra tatlı suyla durulanmalıdır.

HD Alüminyum Pervanenin kanat kenarındaki hafif kıvrılma bir kalite kusuru mudur?
Hayır. Alüminyum pervane kanatlarının kenarları son derece incedir; hafif kıvrılma veya küçük kenar deformasyonları normal çalışmayı etkilemez.

Beklenen hizmet ömrü nedir?
Laboratuvar testlerinde itici, kontrollü kapalı ortam koşullarında tatlı suda 200 saatin üzerinde sürekli dönüş göstermiştir. Gerçek hizmet ömrü çalışma çevrimine, yüke, su kalitesine, çalışma ortamına ve bakım uygulamalarına göre değişir.

Havada çalışabilir mi?
Evet. İtici havada serbestçe dönebilir. Dahili ESC'li Z80E modelleri için havada sürekli serbest dönüşe ilişkin sabit bir süre sınırı yoktur. Yayımlanan gerilim ve sıcaklık sınırlarına uyun, iticiyi sağlamca sabitleyin ve bir pervane koruyucusu takın. Kilitlenme veya tıkanmadan kaçının ve pervaneye müdahale etmeden önce gücü kesin.

Z80E iticiler düşük gerilimde sürekli çalışabilir mi?
Evet. Z80E-170 için 16–18 V'ta sürekli çalışma desteklenir. Seçilen model için yayımlanan gerilim sınırlarına uyun. Koruyucu ızgaralar takılıyken Z80E-170, su sıcaklığı ≤40 °C olduğu ve su itici gövdesinden normal şekilde aktığı sürece 20–22 V'ta sürekli tam gaz çalışmayı destekler. Koruyucu ızgaralar takılıyken 16 V'ta Z80E-290, su sıcaklığı ≤40 °C olduğu ve su itici gövdesinin yanından normal şekilde aktığı sürece, tam gazın altında yaklaşık 1842 µs ve 16 A'da sürekli yaklaşık 2.5 kgf ileri itki sağlayabilir.

Dahili ESC hangi kontrol sinyalini kullanır?
Z80E, 3.3–5 V PWM mantığı kullanır; azami güncelleme hızı 400 Hz. Darbe genişlikleri: 1100 µs azami geri, 1500 µs başlatma / durdurma / nötr ve 1900 µs azami ileri içindir. Nötr ölü bant aralığı 1475–1525 µs olup bu aralıkta dönüş olmaz. Durdurmak için doğrudan 1500 µs gönderin; pervaneye müdahale etmeden önce gücü kesin. Dahili ESC, Arduino Servo kütüphanesi ve ArduSub ile uyumludur. Standart Z80 modelleri, harici ESC'lerinin kontrol gereksinimlerine uyar. Z80E-170 ve Z80E-290 için önerilen komut aralıkları ileri yönde 1540–1900 µs ve geri yönde 1460–1100 µs'dir. Bu, özellikle uzun sinyal hatlarında, nötr çevresindeki ±25 µs ölü bandın ötesinde 15 µs ek pay sağlar. Bunlar komutun alt referans noktalarıdır; kullanılabilir gaz aralığını araç üzerinde test ederek belirleyin. Ölü bant ve 1500 µs durdurma komutu değişmez.

Z80E neden güç verildikten hemen sonra dönmüyor?
Her güç verildiğinde başlatma işlemi gerekir. Bekleyin: üç bip sesi, ardından gönderip sabit tutun: 2–3 saniye boyunca 1500 µs. İki bip sesi işlemin tamamlandığını doğrular. İtici ancak bu sıra tamamlandıktan sonra dönebilir. Hâlâ başlamıyorsa kablolamayı, PWM ayarlarını ve ortak toprak bağlantısını kontrol edin.

Kontrolcü ortak toprak gerektirir mi?
Evet. Z80E'de dahili ESC'nin sinyal toprağı, güç toprağına içeriden bağlıdır. Harici kontrolcünün toprağını iticinin şu noktasına bağlayın: güç eksi ucu.

Regüle güç kaynağı veya DC/DC dönüştürücü kullanırken hangi önlemler alınmalıdır?
Bazı regüle güç kaynakları ve DC/DC dönüştürücüler, iticilerden geri dönen enerjiyi soğuramaz. Bu durum bara gerilimini yükseltebilir ve ESC'ye zarar verebilir. Gaz komutlarını kademeli olarak değiştirin ve seçilen model ile pervane yapılandırmasının gerilim sınırlarına uyun. DC/DC dönüştürücülerde çıkış kapasitansı, kondansatör tipi ve yerleşimi için üreticinin gerekliliklerini izleyin; ESC'nin dahili kapasitansı yeterli olmayabilir. Pervane dönerken ani yön değiştirme komutlarından kaçının.

Montaj deliklerinde diş sabitleyici kullanılmalı mı?
Önerilmez. Enjeksiyonla kalıplanmış parçalarla temas çatlamaya neden olabilir.


3D Model Görüntüleyici
Not: Yukarıda gösterilen 3D model yalnızca referans amaçlıdır. Ürünle birlikte dahil olmayan bileşenler, aksesuarlar veya alternatif boyutlar içerebilir. Basitlik açısından, birden fazla versiyon mevcut olduğunda genellikle yalnızca temsilî tek bir boyut gösterilir. Dahil edilen içerikler ve boyuta özel farklılıklar hakkında ayrıntılı bilgi için lütfen ürünün Gönderim Kılavuzu'na bakın.


Large Bottom Image
Second Bottom Image


Son görüntülenenler
