說明
水下 M10 壓力觸發開關是一款緊湊型、常開式的水下開關，可作為手動瞬時按鈕使用，或作為自動深度觸發裝置。提供兩種觸發深度版本：2 Bar / 0.2 MPa (20 m) 與 4 Bar / 0.4 MPa (40 m)，適合整合於需要基於壓力啟動的水下系統中。
在低於觸發壓力門檻時，該開關作為瞬時按鍵使用——僅在按壓期間閉合電路。當下潛超過壓力啟動點後，開關會切換為閉合狀態，並在該深度維持期間持續保持啟動（ON）。此特性非常適合用於 ROV／AUV 下潛確認、安全互鎖機制，或在特定深度自動觸發的控制流程。
該開關亦可與 MOS 低側開關板 搭配使用，實現基於壓力的自動高電流控制。一旦達到額定深度，開關會持續導通，使 MOS 開關板為下游設備供電。在水深尚未達觸發深度時手動按壓，導通僅為暫時性，且不具鎖定功能，因此不適合作為 MOS 開關板的手動覆寫控制。
注意：20 m 與 40 m 的標示為近似值，實際觸發深度取決於水體密度。使用者必須透過實際測試進行校準，因溫度、鹽度與海拔高度的變化皆會影響靜水壓。例如，海水（密度 ~1,025 kg/m³）所產生的壓力高於淡水（密度 ~1,000 kg/m³），因此在相同壓力等級下，淡水中的實際觸發深度可能略深於海水。內建的壓力公差允許數公尺的誤差範圍，系統設計時應將此因素納入考量。
紅色致動帽頂部設有一個 M3 螺紋孔，可用於安裝客製化觸發按鈕或延伸件。外殼採用 CNC 精密加工的陽極氧化鋁合金製成，操作深度額定至 1,000 公尺。開關採用 2 線式輸出（24 AWG 藍色與綠色導線），在訊號等級應用中，於 125 V 下支援最高 0.5 A。若應用於高電流或高電壓系統，建議搭配外部繼電器或 MOSFET 電路，以確保操作安全。
此常開式壓力開關在壓力解除後會自動復位，並透過動作設計具備自清潔功能。若長期在混濁或高鹽度水域中使用，建議以溫熱的淡水沖洗，並多次按壓致動器，以去除累積的沉積物。

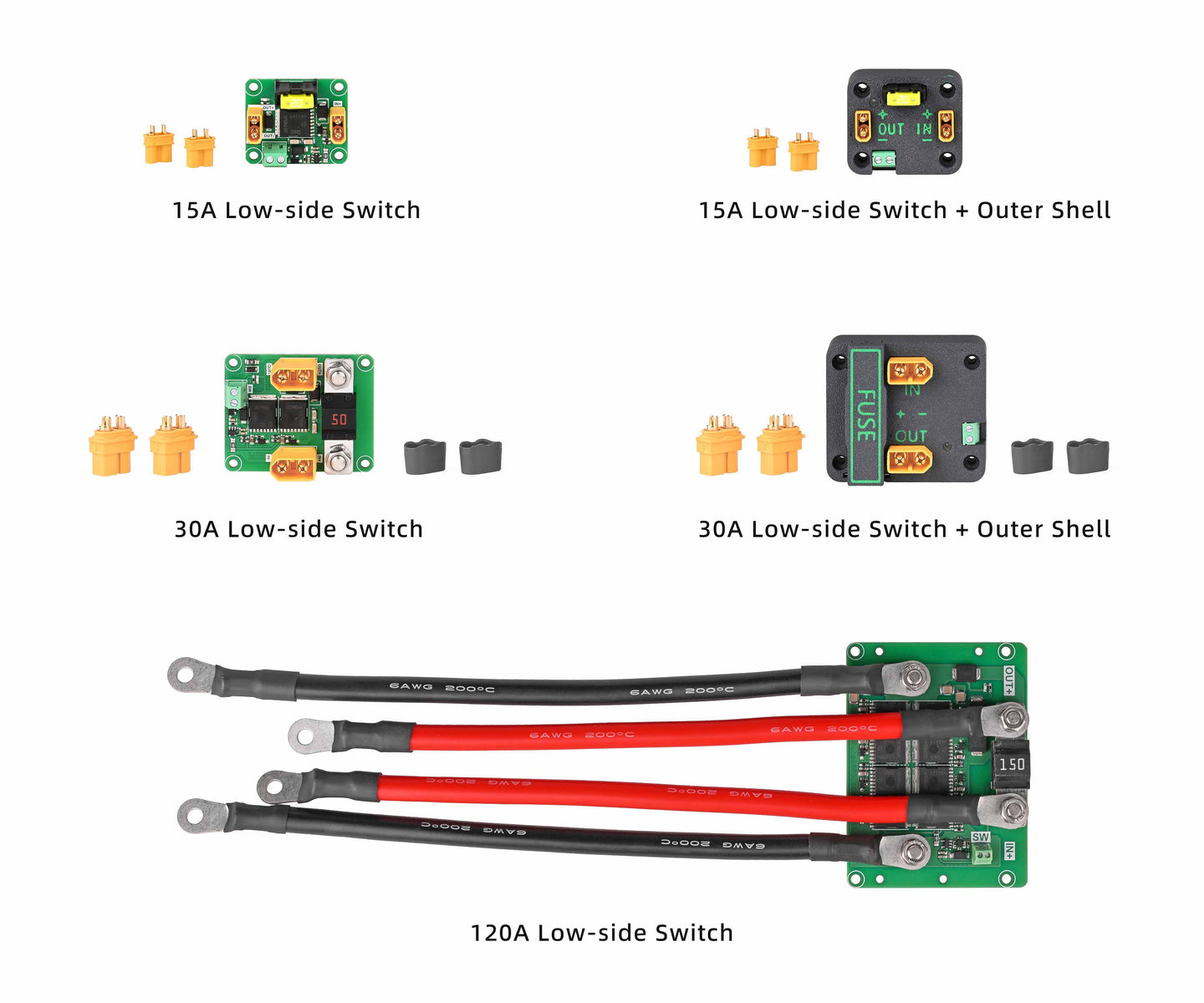

與 MOS 低側開關板的條件式相容性
另售
水下壓力觸發開關可在特定應用情境下與 MOS 低側開關板 搭配使用。當感測器達到其額定觸發深度（例如 2 Bar / 0.2 MPa 版本約為 20 m）時，開關會自動導通，使 MOS 開關板得以啟動下游設備。
在未達觸發深度時，感測器作為瞬時開關使用——手動按壓時導通，放開即斷開。然而，由於此手動操作不具鎖定功能，因此不適合作為 MOS 開關板的手動覆寫控制。
相容安裝工具
另售
本產品可使用 通用 M8/M10 安裝扳手進行安裝，該工具專為 Blu-Sub M8 與 M10 穿板式元件設計，例如穿艙接頭、開關、感測器及連接器類硬體。
其緊湊的雙端設計可在狹小或間距緊密的佈局中進行安裝，而電纜穿越槽設計允許扳手滑過已預先連接的電纜，使安裝或維護過程中無需拆除線路。
出貨清單
技術規格
| 水下 M10 壓力觸發開關 – 材料與設計 | ||
| 項目 | 2 Bar / 0.2 MPa (20m) | 4 Bar / 0.4 MPa (40m) |
| 材質 | 鋁合金 | 鋁合金 |
| 外觀 | 紅色按鈕、黑色穿艙本體 | 紅色按鈕、黑色穿艙本體 |
| O 型環尺寸 | Ø12 × 1.5 | Ø12 × 1.5 |
| O 型環材質 | FKM75 棕色氟橡膠 | FKM75 棕色氟橡膠 |
| 水下 M10 壓力觸發開關 – 性能特性 | ||
| 特性 | 2 Bar / 0.2 MPa (20m) | 4 Bar / 0.4 MPa (40m) |
| 最大額定深度 | 1,000 公尺 / 3,280 ft | 1,000 公尺 / 3,280 ft |
| 設計使用壽命 | 3 年或 500 次循環 | 3 年或 500 次循環 |
| 溫度等級（空氣） | -25 ~ 60°C / -13 ~ 140°F | -25 ~ 60°C / -13 ~ 140°F |
| 溫度等級（水中） | -4 ~ 40°C / 32 ~ 104°F | -4 ~ 40°C / 32 ~ 104°F |
| 按鈕懸掛載荷 | 20 N | 40 N |
| 觸發深度 | 0.2 MPa (自我校準) | 0.4 MPa (自我校準) |
| 導線長度 | ≈200 mm | ≈200 mm |
| 導線顏色 | 藍色、綠色 | 藍色、綠色 |
| 導線規格 | 24AWG | 24AWG |
| 電氣性能 | 0.5A 125V（最大） | 0.5A 125V（最大） |
| 復位模式 | 瞬時，自動復位 | 瞬時，自動復位 |
安裝孔尺寸
| 建議尺寸 | 水下 M10 壓力觸發開關 (2 Bar / 0.2 MPa / 20 m 與 4 Bar / 0.4 MPa / 40 m) |
|---|---|
| 建議艙壁通孔尺寸（A） | Ø10.1 ± 0.1 |
| 端蓋厚度（B） | 13 mm |
| 表面範圍（C） | 20 mm |
在混濁水域使用一段時間後，按壓按鈕時感覺有些阻力，這是正常的嗎？
是的，這屬於正常現象。雜質或鹽晶可能進入了細小縫隙中。可將開關浸泡在溫水中，並反覆按壓按鈕，以鬆動並清除這些雜質。
此開關可以直接控制高電流電源嗎？
不建議。對於高電壓或高電流電源，應使用 MOS 開關或繼電器來進行控制。
可以提供此開關的電氣原理圖嗎？
不提供。此產品為實體式開／關開關，可直接視為一個簡單的開關元件使用。
此開關可以在淺水或空氣中使用嗎？
可以。該開關適用於 0 至 1,000 公尺的水深範圍，也可在空氣中正常使用。
「觸發深度」是什麼意思？
在未達觸發深度時，開關作為瞬時開關使用——按下時電路閉合，放開則斷開。一旦水壓達到觸發深度，開關會自動切換為啟動（ON）狀態，並在深度持續超過該門檻時保持啟動。
觸發深度是否精確？
觸發點可能存在些微差異。如應用需要精確的深度觸發，建議在實際使用前進行多次水壓測試以完成校準。
若超過觸發深度，水壓是否會損壞開關？
不會。該開關的設計操作深度可達 1,000 公尺，無論觸發門檻為何，均不會因超過觸發深度而受損。
3D 模型檢視器
注意： 上方顯示的 3D 模型僅供參考用途。其中可能包含未包含於產品內的零組件、配件或其他尺寸版本。為簡化呈現，當產品有多種規格時，通常僅顯示單一代表尺寸。請參閱產品的運送指南，以取得有關包含內容及不同尺寸差異的詳細資訊。
