水下聚合物法蘭與端蓋
BS-SSC-PFEDC-ALU-A2A1
| 材質 | 尼龍＋玻璃纖維 |
|---|---|
| 重量 | 161 g |
| 顏色 | 黑色 |
| 深度額定 | 30 m / 98 ft |
| 尺寸 | 外徑：115 mm · 高度：33.5 mm · 端面厚度：8 mm |
說明
此聚合物法蘭為一體成型的端蓋與法蘭組件，經密封耐壓測試（無開孔、無抽真空）可承受 30 m 深度，並具備安全係數，可在淺至中深度的水下應用中提供穩定可靠的表現。
安裝時可使用隨附的 開孔標示貼紙（Opening Stickers） 作為鑽孔模板，用於新增電纜穿孔器、通氣孔或其他裝置。若機殼兩端皆無開孔，內部空氣壓力可能會使法蘭不易插入。為便利安裝與確保壓力平衡，建議至少預留一個開孔，例如通氣孔。
法蘭本體具備雙重徑向 O 形環槽，可在相容管材的內壁上保持良好密封。活塞階梯上的小凹槽則用於拆卸時提供工具支點，使您能在不損壞法蘭或機殼管的情況下輕鬆破除密封。
安裝與維護提示： 無論安裝於鋁合金或壓克力管，插入端蓋前務必以高品質潤滑劑（如 O-Ring Lubricant – MOLYKOTE® 111 Compound）充分潤滑所有 O 形環。適當的潤滑能避免 O 形環、端蓋與管壁受損，並大幅降低滲漏風險。切勿在 O 形環乾燥或未完全潤滑時強行插入端蓋，否則可能造成 O 形環變形、撕裂，甚至永久損傷密封面。
為維持密封效能，請避免使用膠黏劑或螺紋固定劑，因為這些化學物質會使法蘭材質劣化。如果 O 形環密封面遭刮傷，或鑽孔不當導致法蘭損壞，則應更換新的法蘭。鑽孔時應使用低進給速度並搭配垂直導引或鑽床，特別是在孔徑超過 10 mm 時，以避免內部破裂。因鑽孔或安裝不當造成的損壞不在保固範圍內。
相容於水下機殼壓克力管
另售
水下機殼壓克力管可完全搭配115 mm 聚合物法蘭使用。此法蘭為端蓋與法蘭一體成型設計，可直接完成密封，不需額外使用獨立法蘭。
法蘭採用黑色玻璃纖維增強尼龍射出成型，具備耐用、防水的結構，可用於淺至中深度環境，同時具備優異的抗腐蝕特性，是具成本效益的水下載具用元件。
此組合在密封測試條件下的深度額定為30 m / 98 ft。建議使用於不超過中等深度的機殼，特別適合需要簡易加工與安裝的應用情境。
相容於機殼用電子安裝托盤組
另售
機殼用電子安裝托盤組
為 Blu-Sub 機殼內的電子設備、電池與 PCB 組件提供穩固且有系統的安裝平台。此托盤系統適用於 85 mm、115 mm 與 165 mm 管材，並隨附底座支架、層板支撐件及所有必要安裝配件。搭配聚合物法蘭與端蓋使用時，底座支架可透過螺絲直接固定於聚合物法蘭上，為內部元件提供穩定且精準的支撐。此托盤系統相容於壓克力與鋁合金管，可讓水下電子設備的內部佈局更加高效有序。
出貨清單
技術規格
| 規格 | 115 mm 聚合物法蘭 |
|---|---|
| 材質 | 尼龍＋玻璃纖維 |
| 耐壓深度 | 30 公尺（測試條件，無開孔） |
| 重量 | 161 g |
| 外徑 A | Ø115 mm |
| 高度 B | 33.5 mm |
| 活塞直徑 C | Ø105.6 mm |
| 活塞長度 D | 26.5 mm |
| 內部安裝孔圓 E | Ø93 mm |
| 內部安裝孔 F | M3 |
| 最大內壁直徑 G | Ø94 mm |
| 端面厚度 H | 8 mm |
*上述耐壓深度為在完全密封（無開孔、無抽真空）條件下的測試數據，並包含安全係數。若需於最大深度進行一次性部署，時間不應超過 300 小時。若需長時間或反覆在最大深度使用，建議選擇更高強度的結構組合，例如搭配 水下機殼鋁合金管、水下鋁合金法蘭 與 水下鋁合金端蓋。
下方提供尺寸圖供參考。
聚合物法蘭可以在完整深度額定值下使用嗎？
雖然聚合物法蘭適用於淺至中深度，但與鋁材或玻璃材質相比，可能不適用於極深水域。在關鍵任務部署前，務必在可控環境下進行測試。

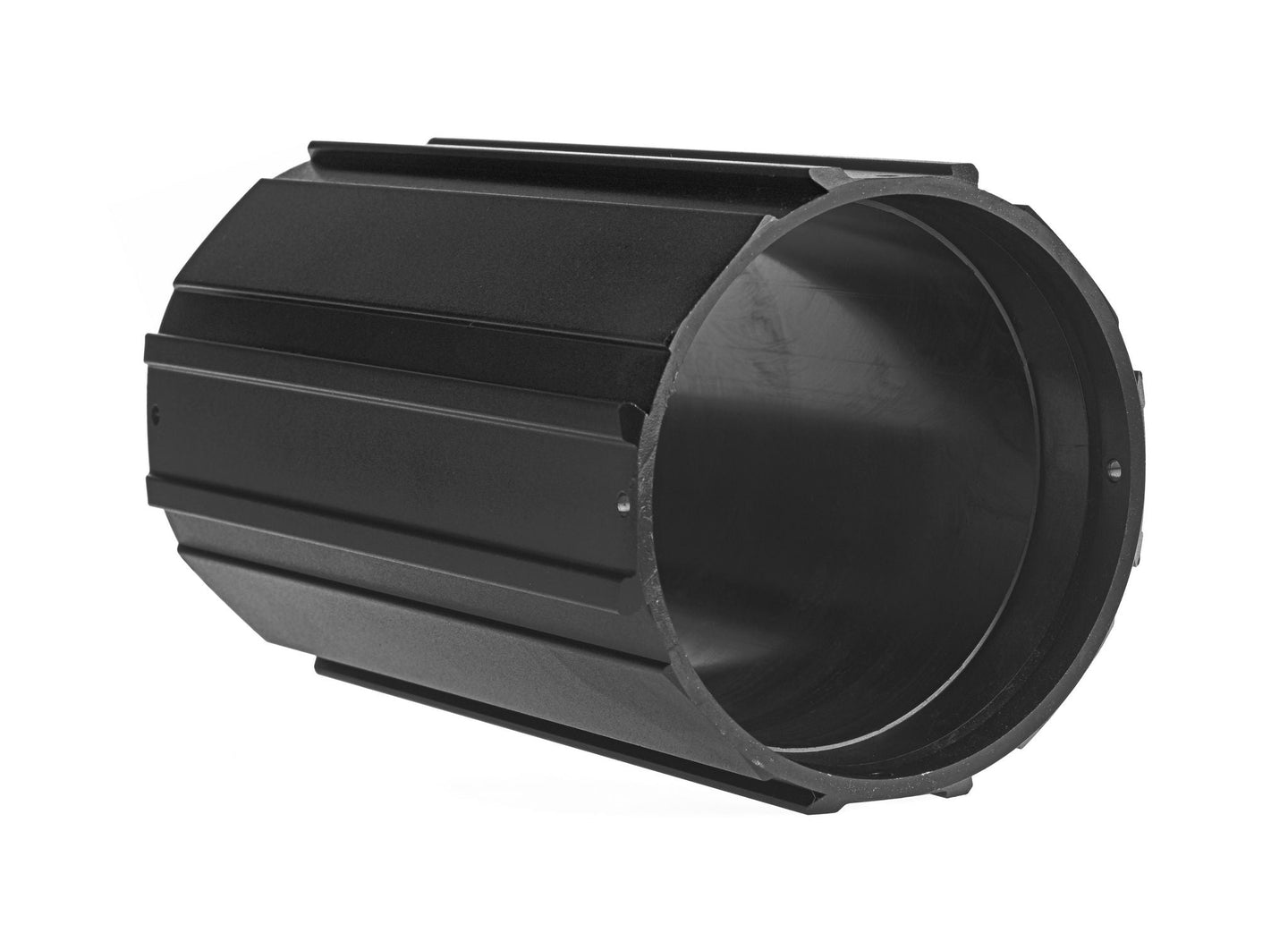

這款法蘭是否相容 Blu-Sub 鋁合金管？
是的 — 聚合物法蘭設計為可與相同直徑的 Blu-Sub 水下鋁合金管相容。
聚合物法蘭是否附帶安裝配件？
不會 — 安裝配件如螺絲或穿孔接頭需依照您的安裝需求另行選購。
聚合物法蘭是透明的嗎？
不是 — 法蘭為不透明材質，不適用於光學用途。其最適合用於非視覺密封與結構支撐。
此法蘭可在腐蝕性環境中使用嗎？
可以 — 聚合物材料對海水與淡水環境皆具有良好的耐腐蝕性，是金屬法蘭的輕量且耐用替代方案，適用於特定應用。
我可以在此法蘭上使用螺紋膠或密封劑嗎？
不行 — 多數聚合物材料與螺紋膠或密封劑不相容。這些化學品可能削弱材料並導致裂縫或滲水。
如果 O 形環槽或密封面被刮傷，我可以重複使用法蘭嗎？
不行 — 若密封面有任何損傷，法蘭不可重複使用。刮傷的槽可能導致密封失效並造成進水。
此法蘭是否需要 O 形環潤滑？
需要 — 所有 O 形環在使用前都應以高品質潤滑劑潤滑，例如 MOLYKOTE® 111 O-Ring Lubricant。這可確保順利安裝、降低破損風險並維持良好密封。
為什麼在機殼沒有任何孔洞時，法蘭會難以插入？
若沒有排氣孔，內部空氣壓力會升高並抵抗法蘭完全插入。加入一個小孔（例如通氣孔）可壓力平衡，使安裝更容易。
活塞階梯上的凹槽有什麼作用？
這個凹槽是為了工具輔助拆卸設計的。它讓小型撬棒能輕鬆破除密封，使您能在不損傷管材或 O 形環的情況下移除法蘭。
鑽孔時刮傷法蘭可以要求更換嗎？
不行 — 因鑽孔或安裝不當造成的損傷不在保固範圍內。請務必使用合適工具並小心施工。
應使用哪種類型的鑽頭？
建議使用鋒利的標準螺旋鑽頭，並搭配垂直鑽床或導引器。以低速與穩定壓力鑽孔，以避免開裂或破損，尤其是孔徑超過 10 mm 時。
可以不使用 O 形環就插入法蘭嗎？
雖然可行，但不建議這麼做。這可能刮傷管內壁並影響日後密封效果。請務必使用適當潤滑後的 O 形環，以確保順暢且牢固的安裝。
