Deskripsi
Panduan Kompatibilitas Penetrator Kabel Laut Dalam:
Kompatibilitas Kabel Bawah Laut Dalam Tanpa Pelindung
| Pilihan Kabel | Penetrator Kabel Laut Dalam yang Kompatibel |
|---|---|
|
Kabel Bawah Laut Dalam Tanpa Pelindung 3 Inti (16AWG) BS-SSC-3CORE-BLK-16A1 |
Aluminium M10×1 BS-SSC-CBLPN-BLK-10A1 |
|
Kabel Bawah Laut Dalam Tanpa Pelindung 6 Inti (24AWG) BS-SSC-6CORE-BLK-24A1 |
Aluminium M10×1 BS-SSC-CBLPN-BLK-10A1 |
|
Kabel Bawah Laut Dalam Tanpa Pelindung 4 Inti (28AWG) BS-SSC-4CORE-BLK-28A1 |
Aluminium M6×1 BS-SSC-CBLPN-BLK-06A1 |
|
Kabel Bawah Laut Dalam Tanpa Pelindung 6 Inti (2 × 16AWG / 4 × 26AWG) BS-SSC-6CORE-BLK-MXA1 |
Aluminium M10×1 BS-SSC-CBLPN-BLK-10A1 |
|
Kabel Bawah Laut Dalam Tanpa Pelindung 4 Inti (2 × 24AWG / 2 × 26AWG) BS-SSC-4CORE-BLK-MXA1 |
Aluminium M10×1 BS-SSC-CBLPN-BLK-10A1 |
|
Kabel Bawah Laut Dalam Tanpa Pelindung 3 Inti (20AWG) BS-SSC-3CORE-BLK-20A1 |
Aluminium M8×1 BS-SSC-CBLPN-BLK-08A1 |
Kompatibilitas Kabel Data & Daya Berpelindung Laut Dalam
| Pilihan Kabel | Penetrator Kabel Laut Dalam yang Kompatibel |
|---|---|
|
Kabel Data & Daya Berpelindung Laut Dalam 4 Konduktor Berpelindung BS-SSC-SHDCB-PRP-04A1 |
Aluminium M10×1 BS-SSC-CBLPN-BLK-10A1 |
|
Kabel Data & Daya Berpelindung Laut Dalam 10 Konduktor Berpelindung BS-SSC-SHDCB-GRN-10A1 |
Aluminium M10×1 BS-SSC-CBLPN-BLK-10A1 |
Pilihan Kabel Tanpa Pelindung yang Kompatibel
Dijual Terpisah
Blu-Sub Penetrator Kabel Laut Dalam direkayasa untuk menyegel dengan rapat di sekitar kabel bawah laut yang serasi. Panduan kompatibilitas disertakan di atas, yang mencantumkan spesifikasi Blu-Sub Jenis kabel laut dalam beserta ukuran penetrator yang direkomendasikan agar pas. Penetrator ini juga kompatibel dengan kabel laut dalam lainnya dari berbagai produsen — lihat spesifikasi untuk panduan, dan jangan ragu untuk menghubungi kami untuk mengonfirmasi kompatibilitas.
Opsi Penembus Kabel Alternatif
Blu-Sub menawarkan berbagai penetrator kabel untuk memenuhi berbagai metode pemasangan, jenis penutup, dan persyaratan kedalaman bawah air:
Penembus Kabel Gland M10 Laut Dalam – Desain M10 berulir dengan kelenjar kompresi untuk penyegelan modular yang dapat dilepas. Ideal untuk penutup laut dalam yang memerlukan peredam regangan. Peringkat Kedalaman: Hingga 1.000 m / 3.281 kaki
Penembus Kabel Gland M10 Kedalaman Rendah – Solusi ringkas dan hemat biaya untuk sistem air dangkal dan bertekanan rendah. Kedalaman Nominal: Hingga 100 m / 328 kaki
Penembus Kabel Kelenjar M8 Kedalaman Sedang – Gland berprofil ramping yang cocok untuk area pemasangan yang sempit atau wadah berukuran kecil. Kedalaman Nominal: Hingga 300 m / 984 kaki
Kompatibel dengan: Blu-Sub Enklosur & Antarmuka Pemasangan
Dijual Terpisah
Tutup Ujung Aluminium Bawah Laut
Model tertentu dilengkapi dengan lubang yang sudah dibor atau posisi kosong yang dapat disadap atau dibor untuk mengakomodasi berbagai ukuran ulir penetrator (misalnya, M6, M8, M10).
Tutup Ujung Akrilik Bawah Laut
Tersedia dengan pola lubang tembus yang dimesin secara presisi untuk mendukung berbagai ukuran penetrator (misalnya, M6, M8, M10). Dirancang untuk digunakan dengan mur pengunci belakang dan ditujukan untuk aplikasi air dangkal yang memerlukan visibilitas internal.
Flensa & Tutup Ujung Polimer Bawah Laut
Dapat dengan mudah dibor oleh pengguna untuk mendukung berbagai kebutuhan. Blu-Sub ukuran penetrator, sehingga ideal untuk rakitan air dangkal khusus.
Kotak Penutup Kedap Air Bawah Laut
Dilengkapi 20 port M10 yang sudah dibor untuk integrasi cepat penetrator kabel, konektor, dan sensor dalam konfigurasi kotak tersegel.
Tabung Kopling M10 Bawah Laut
Dirancang untuk penyambungan kabel sebaris dan pemasangan eksternal perangkat berbasis penetrator seperti indikator sinyal, sensor, atau sakelar. Salah satu ujungnya memiliki satu port berulir M10, dengan rongga interior yang digunakan untuk penyegelan dan peredam tegangan.
Alat Pemasangan yang Kompatibel
Dijual Terpisah
Produk ini dapat dipasang menggunakan Kunci Pemasangan Universal M8/M10 , sebuah alat khusus yang dirancang untuk Blu-Sub Komponen bergaya sekat M8 dan M10 seperti penetrator, sakelar, sensor, dan perangkat keras bergaya konektor.
Desain ujung ganda yang ringkas memungkinkan pemasangan di tata letak yang sempit atau berdekatan, sementara slot jalur kabel memungkinkan kunci pas meluncur di atas kabel yang sudah terpasang, sehingga memungkinkan pemasangan atau servis tanpa melepaskan sambungan kabel.
Pilihan Kabel Berpelindung yang Kompatibel
Dijual Terpisah

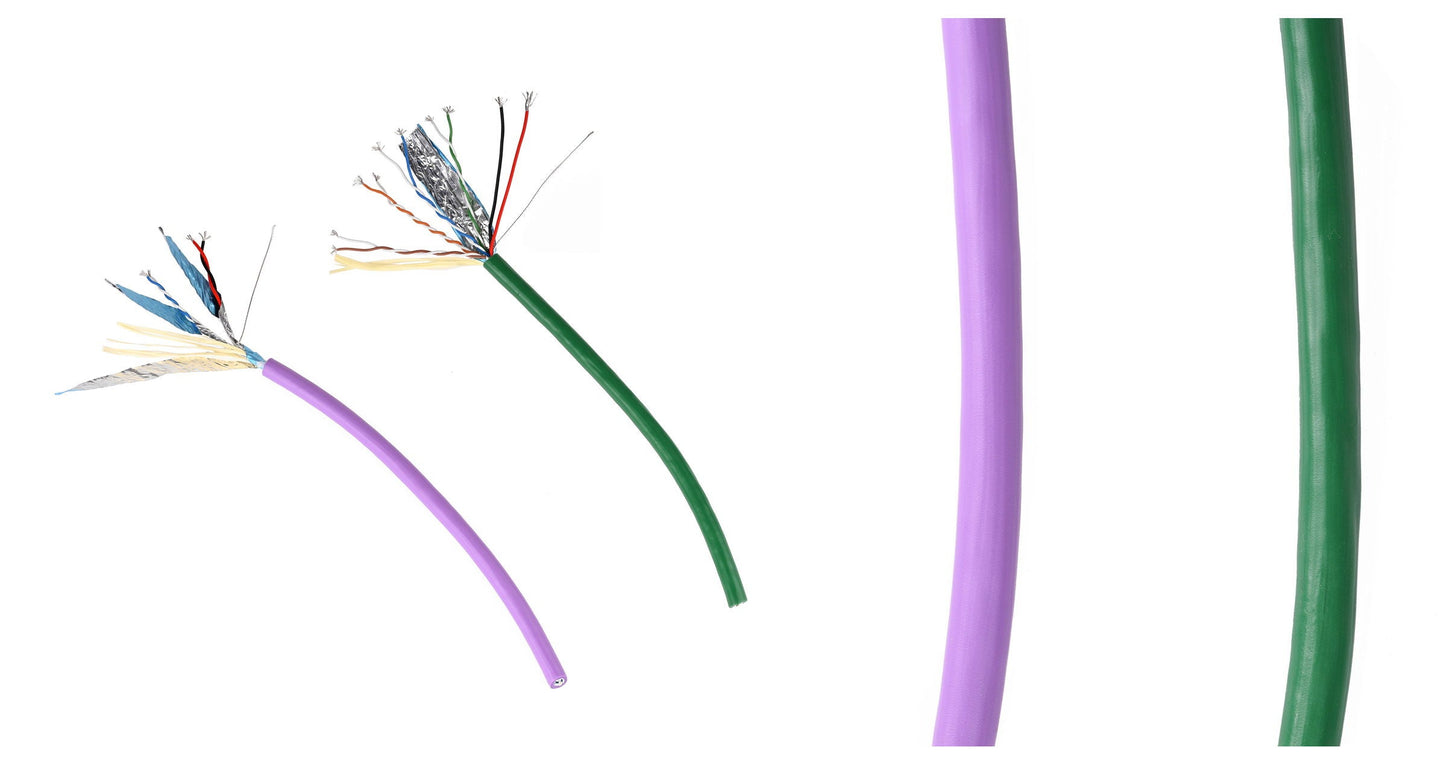

Untuk sistem bawah laut yang memerlukan konduktor daya sekaligus konduktor data terlindung, Kabel Data & Daya Berpelindung Laut Dalam tersedia sebagai pilihan kabel bawah air hibrida dengan konduktor data pasangan terpilin berpelindung.
Kabel ini dapat digunakan dengan ukuran Penetrator Kabel Laut Dalam yang kompatibel untuk jalur masuk kabel berpotting ke dalam wadah kedap air, tutup ujung, atau housing bawah laut. Kinerja akhir kedap air dan kedalaman bergantung pada persiapan kabel, metode potting, kualitas pemasangan, dan komponen dengan peringkat terendah dalam rakitan akhir.
Lihat panduan kompatibilitas kabel saat memilih ukuran penetrator yang tepat untuk setiap jenis kabel.
Daftar Pengiriman
Spesifikasi Teknis
| Ukuran Sekat | Bahan | Tampilan | Ukuran O-ring (mm) | Bahan O-ring |
|---|---|---|---|---|
| Penembus Kabel M6x1 | Aluminium 6061 | Anodisasi Hitam | Ø7 x 1,5 | Karet Fluorin Cokelat FKM75 |
| Penembus Kabel M8x1 | Aluminium 6061 | Anodisasi Hitam | Ø10 x 1,5 | Karet Fluorin Cokelat FKM75 |
| Penembus Kabel M10x1 | Aluminium 6061 | Anodisasi Hitam | Ø12 x 1,5 | Karet Fluorin Cokelat FKM75 |
| Penembus Kabel M14x1.5 | Aluminium 6061 | Anodisasi Hitam | Ø17 x 1,5 | Karet Fluorin Cokelat FKM75 |
| Penembus Kabel M16x1.5 | Aluminium 6061 | Anodisasi Hitam | Ø20 x 1,5 | Karet Fluorin Cokelat FKM75 |
| Karakteristik Kinerja | Penembus Kabel |
|---|---|
| Kedalaman Maksimum yang Dinilai | Terkait dengan penyegelan aktual dan skenario/pengujian sampel hingga 1000 meter |
| Masa Pakai Desain | Terkait dengan penyegelan aktual dan skenario/pengujian sampel hingga 1 tahun atau 100 siklus |
| Peringkat Suhu (udara) | Terkait dengan penyegelan aktual dan pengujian skenario/sampel dari -25 hingga 60°C |
| Peringkat Suhu (air) | Terkait dengan penyegelan aktual dan pengujian skenario/sampel dari -4 hingga 40°C |
| Ukuran Sekat | Penembus Kabel M6x1 | Penembus Kabel M8x1 | Penembus Kabel M10x1 | Penembus Kabel M14x1.5 | Penembus Kabel M16x1.5 |
|---|---|---|---|---|---|
| Ukuran Segel (A) | 3.3 | 4.6 | 6.5 | 9 | 11 |
| Ulir Sekat (B) | M6x1 | M8x1 | M10x1 | M14x1.5 | M16x1,5 |
| Panjang Ulir Sekat (C) | 10 | 20 | 20 | 26 | 26 |
| Tinggi Rakitan dari Tutup Ujung (D) | 14 | 14 | 15 | 18 | 18 |
| Diameter Luar Keseluruhan (E) | 13 | 15 | 18 | 24 | 30 |
| Diameter Lubang Dalam (F) | 9 | 10 | 13 | 19 | 23 |
| Tinggi Mur (G) | 4 | 6 | 7 | 8 | 9 |
| Lebar Slot Mur (H) | 3.5 | 4.5 | 6 | 9 | 10 |
| Lebar antara Sisi Berlawanan dari Alur Kunci Pas (I) | 12 | 13 | 16 | 22 | 27 |
Dimensi Lubang Pemasangan
| Ukuran yang Direkomendasikan | Penembus Kabel M6x1 | Penembus Kabel M8x1 | Penembus Kabel M10x1 | Penembus Kabel M14x1.5 | Penembus Kabel M16x1.5 |
|---|---|---|---|---|---|
| Ukuran Lubang Tembus Sekat yang Direkomendasikan (A) | Ø6,1 ± 0,1 | Ø8,1 ± 0,1 | Ø10,1 ± 0,1 | Ø14,1 ± 0,1 | Ø16,1 ± 0,1 |
| Ketebalan Tutup Palka (B) | 6 mm | 14 mm | 13 mm | 18 mm | 17 mm |
| Rentang Permukaan (C) | 15 mm | 17 mm | 20 mm | 26 mm | 32 mm |
Jenis bahan penyegel apa yang direkomendasikan?
Untuk penyegelan yang kuat dan permanen, gunakan resin epoksi seperti kompon potting epoksi hitam 3M™ Scotch-Weld™ DP270 atau Loctite Epoxy Marine. Untuk aplikasi yang tidak menahan beban, 3M™ Scotchcast™ 2131, resin poliuretan dua komponen, juga dapat dipertimbangkan, dengan syarat kompatibilitas material diperiksa dan pengujian untuk aplikasi yang dimaksud dilakukan.
Bagaimana cara memasang atau melepas penetrator kabel?
Gunakan kunci pada sisi datar fitting tembus dinding untuk menerapkan torsi yang tepat. Jika ruang kerja sempit, Anda dapat menggunakan tang snap ring pada alur setengah lingkaran di bagian kepala untuk memosisikan atau menyetelnya.
Apakah saya perlu menggunakan pengunci ulir?
Disarankan untuk mengoleskan pengunci ulir Loctite di antara mur dan fitting tembus dinding agar tidak mengendur. Pastikan perekat ulir tidak mengenai O-ring atau permukaan penyekatan.
