説明

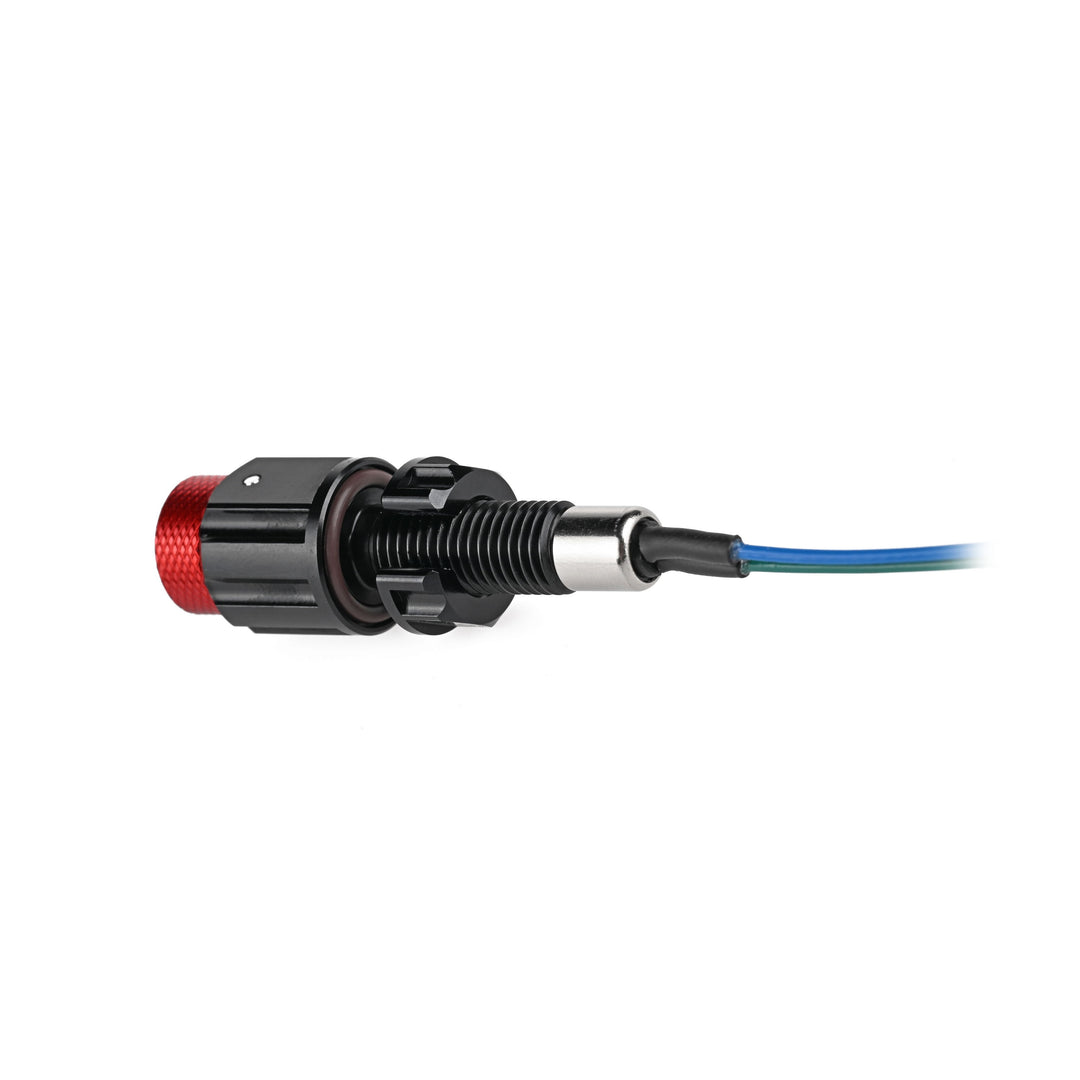

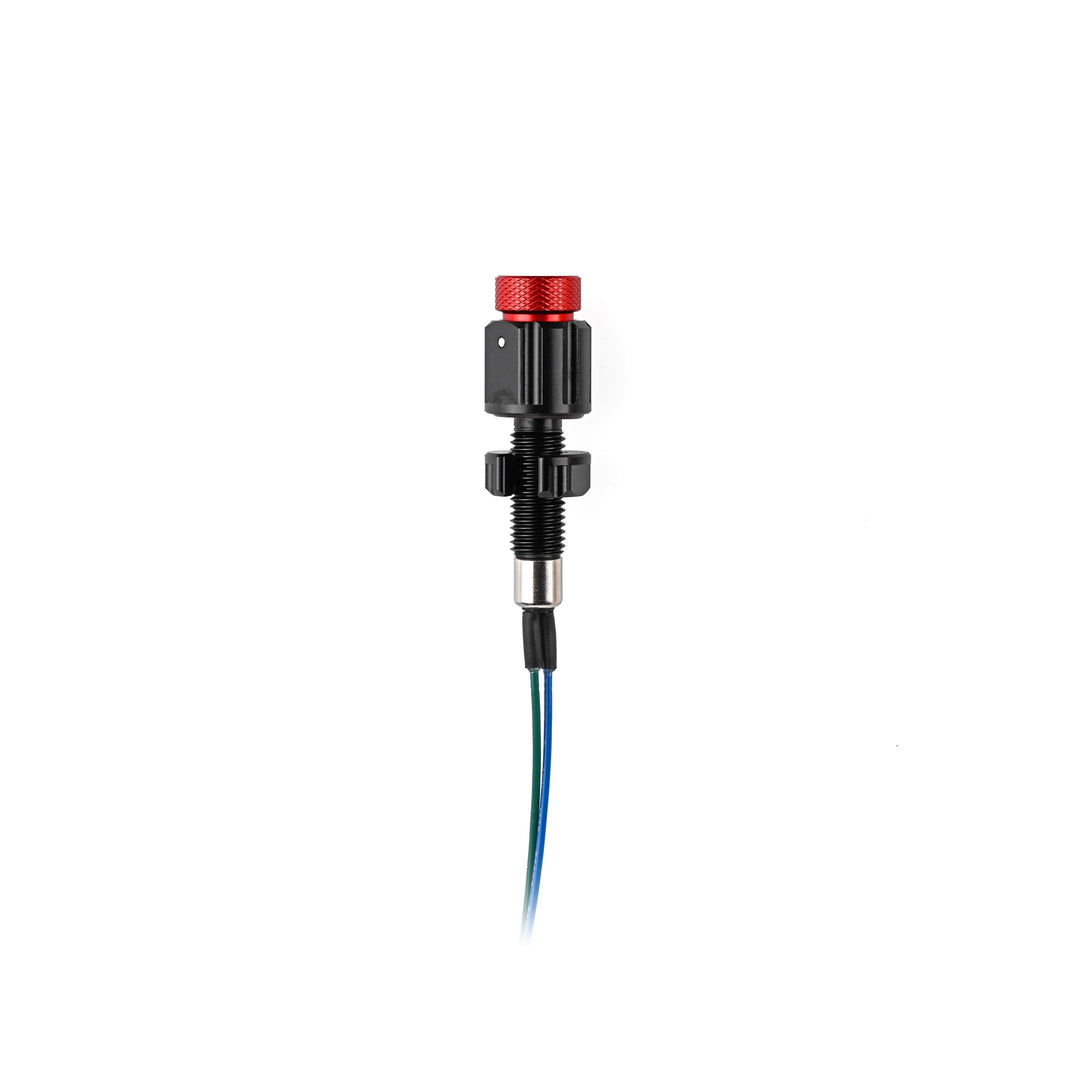

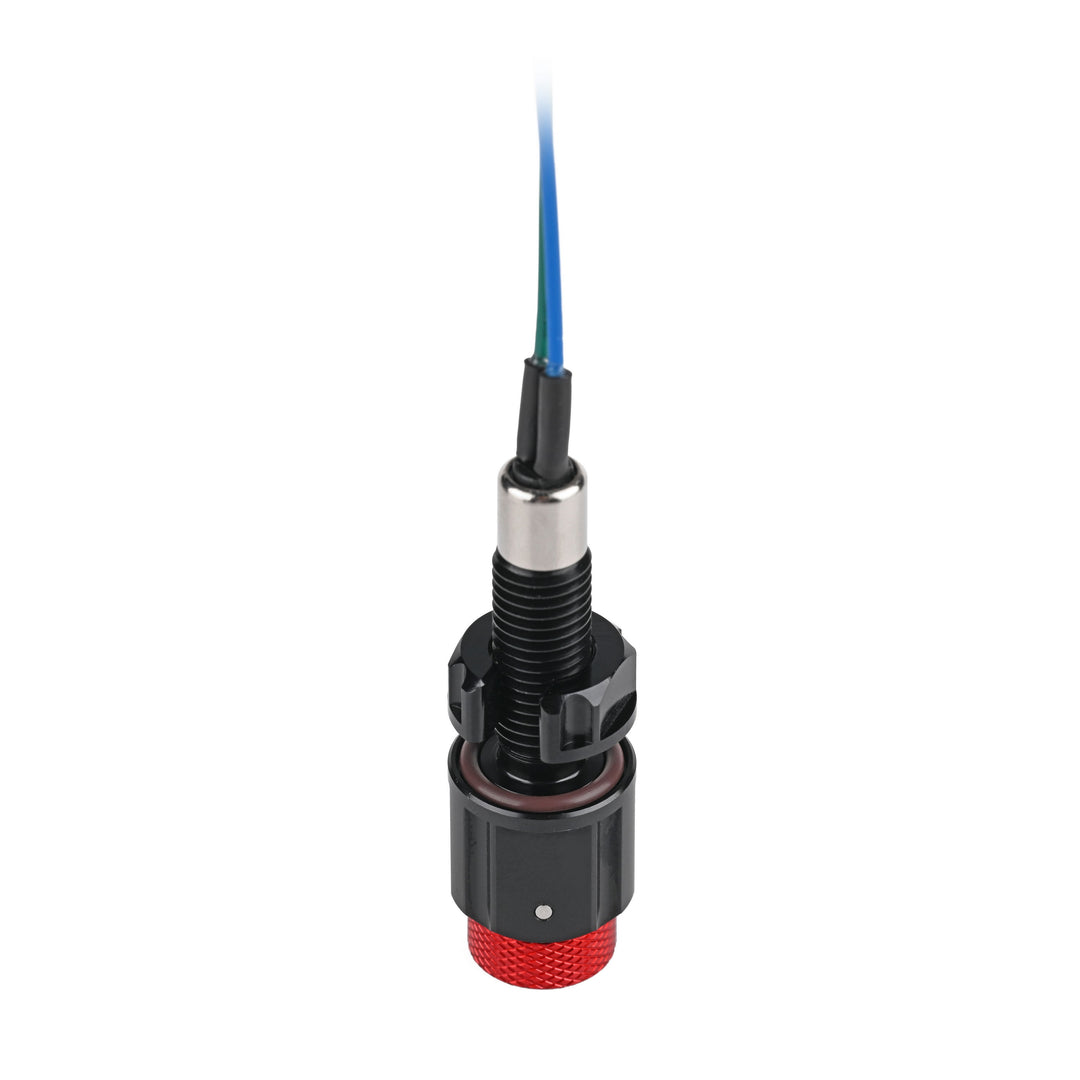

水中用 M8 回転式オン／オフスイッチは、限られたスペースで使用する水中システム向けに設計されたコンパクトで信頼性の高いラッチ式制御ソリューションです。防水エンクロージャ内で手動操作でき、シールを破ったり内部部品を露出させたりすることなく回路をオン／オフに切り替えることができます。M8×1 ボディとアルマイト処理されたアルミ構造により、1,000 m の深度まで対応し、コンパクトな水中ビークル、ポッド、または計測ハウジングでの使用に最適です。

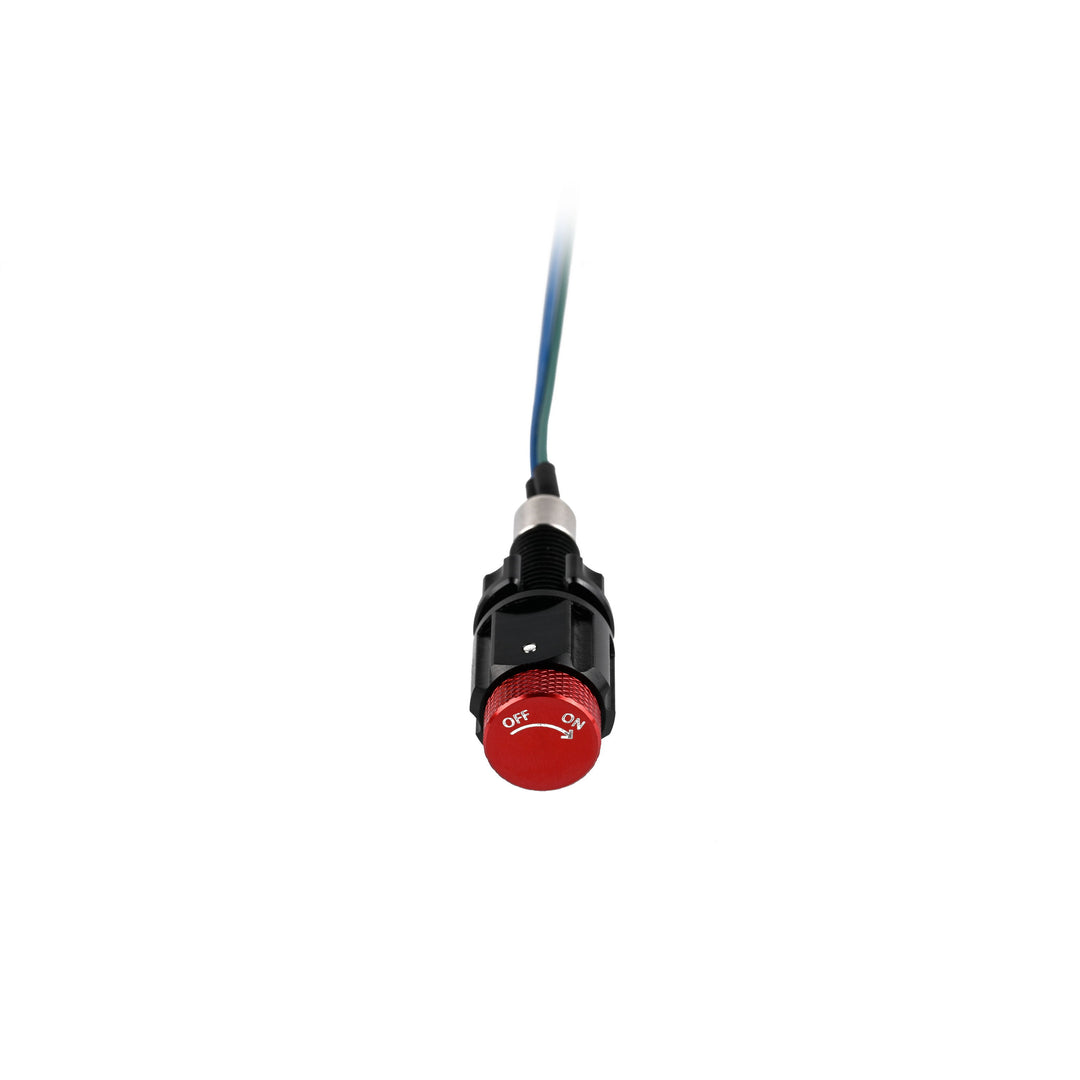

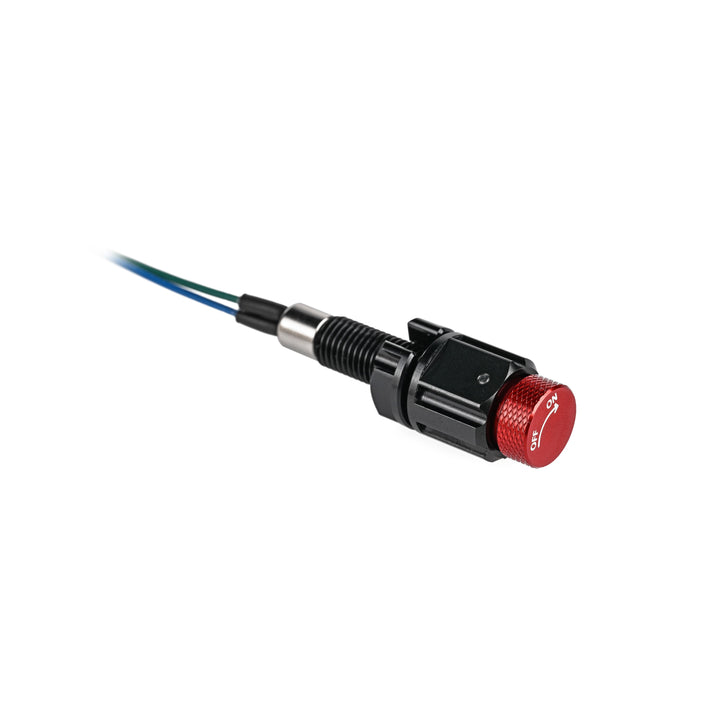

スイッチは、しっかりとした回転ストップと機械式位置決めピンによる明確な 2 ポジション動作を提供し、使用中や振動下での滑りを防止します。最大 0.5A（125VAC）または 0.3A（28VDC）の低電圧信号制御をサポートし、コマンド回路やトリガー回路に最適です。高電力用途では、MOS ローサイドスイッチボードと組み合わせることで、負荷を安全に分担しながら絶縁性と信頼性を維持できます。
この M8 バリアントは、小型または軽量化が求められる構成で特に有用です。よりしっかりとした操作感や延長ノブを必要とする用途には、水中用 M10 回転式オン／オフスイッチがおすすめです。標準ノブとロングノブの 2 種類があり、アルミ製またはステンレス製から選択でき、幅広い環境および機械的要件に対応します。
堆積物の多い環境や塩水環境での継続使用により、時間の経過とともに回転にわずかな抵抗が生じる場合があります。これは通常、スイッチをぬるま湯で洗浄し、軽く回転させて異物を除去することで解消され、定格寿命にわたって安定した性能を維持できます。
高電流対応 MOSFET 制御ボードと組み合わせて使用
別売
ライトやスラスターなどの高出力デバイスを切り替える場合、これらの回転スイッチは MOS ローサイドスイッチボード（15 A、30 A、120 A の各バージョンあり）を直接トリガーできます。

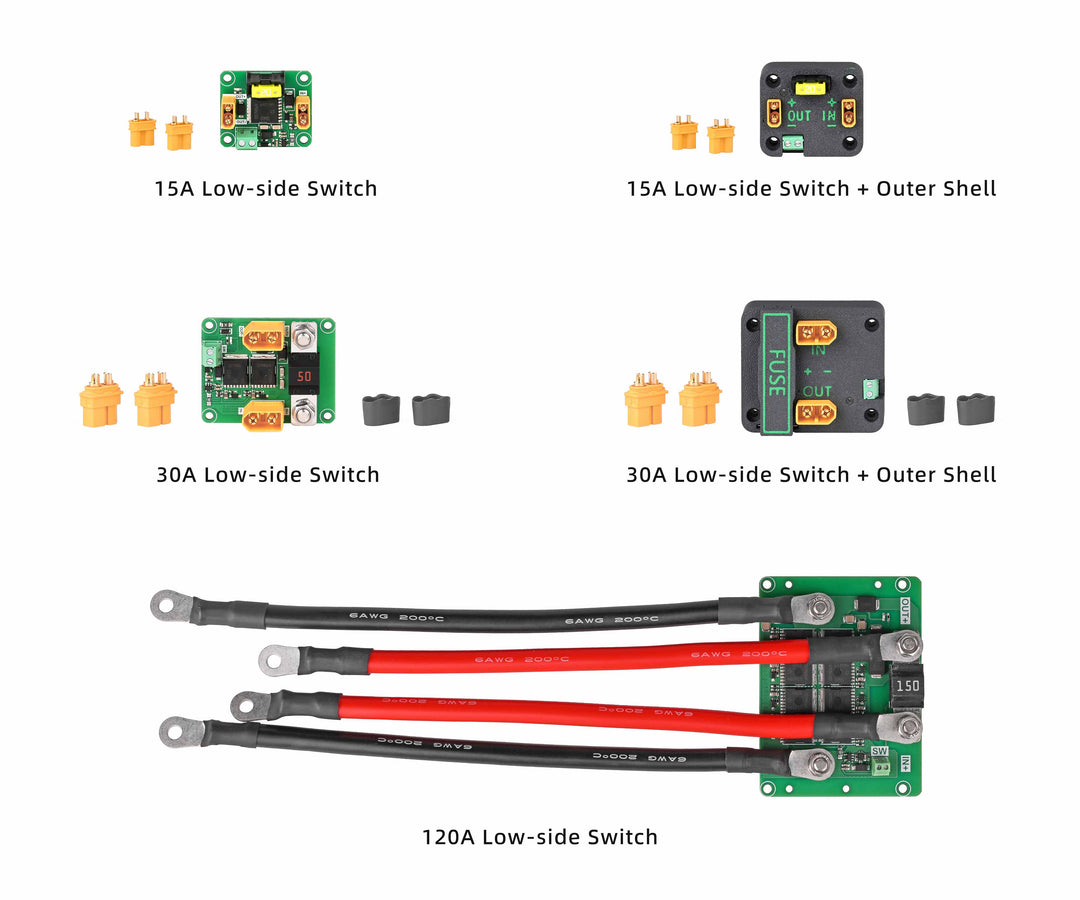

MOS ローサイドスイッチボード
DC 回路の負極（ローサイド）を制御するコンパクトな MOSFET ベースの制御モジュールです。Blu-Sub の任意の回転式オン／オフスイッチからのロジックレベル入力を受け付けます。システムの電流要件に応じて 15 A、30 A、または 120 A バージョンから選択可能です。オンボードヒューズ保護およびオプションのシェルを備えています。
より大きなスイッチオプションが必要ですか？
別売
より大きなサイズや操作感を求めるユーザーには、M10 バージョンが拡張ノブと素材オプションを備え、より堅牢なインターフェースを提供します。

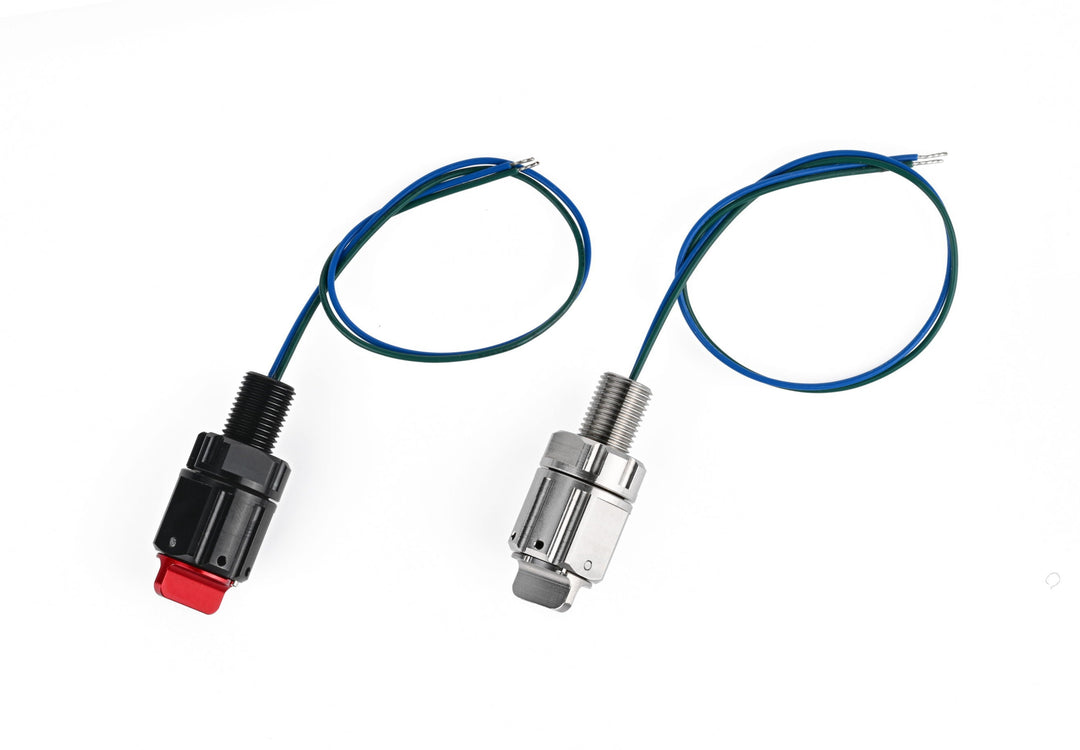

水中用 M10 回転式オン／オフスイッチ
アルミ製とステンレス製の両バージョンがあり、標準ノブとロングノブのオプションを備えたフルサイズの回転スイッチです。より大きなグリップや機械的存在感を求める用途に最適です。
対応する水中エンクロージャオプション
別売
Subsea M8 ロータリーオン／オフスイッチは、標準のM8取り付け穴を使用してBlu-Sub水中エンクロージャーに容易に統合できます。対応する各エンクロージャーは、水深下での適切なシーリングと手動操作をサポートします。選択するハウジングは、M8スイッチ本体に対して十分なバルクヘッド厚さと内部クリアランスを確保してください。
Subsea Watertight Enclosure Box
深度300 m対応のコンパクトなアルミニウム製エンクロージャーです。スイッチ統合には必要に応じてM8取り付け穴をカスタム加工してください。ロータリースイッチ、センサー、信号インジケーターに最適です。
Subsea Enclosure Acrylic Tube
深度250 m対応の透明キャストアクリル製ボディで、Blu-Subのアルミまたはアクリル製エンドキャップに対応しています。適切な取り付けとシーリングのため、M8ポート付きのエンドキャップを選択または加工してください。
Subsea Enclosure Aluminum Tube
深度1,000 m対応の堅牢なエンクロージャーです。深水域制御システムにおいて確実なスイッチ統合を行うため、M8取り付け穴が加工または設定されたアルミまたはアクリル製エンドキャップと併用してください。
対応取付工具
別売り
本製品は、ユニバーサル M8/M10 取付用レンチを使用して取り付けることができます。この専用工具は、貫通部品、スイッチ、センサー、コネクタ類など、Blu-Sub の M8 および M10 バルクヘッドタイプ部品向けに設計されています。
コンパクトな両端設計により、狭いスペースや密集したレイアウトでも取り付けが可能です。また、ケーブル通し用スロットにより、既に接続されたケーブルの上からレンチをスライドさせることができ、配線を取り外すことなく設置やメンテナンスが行えます。
配送リスト

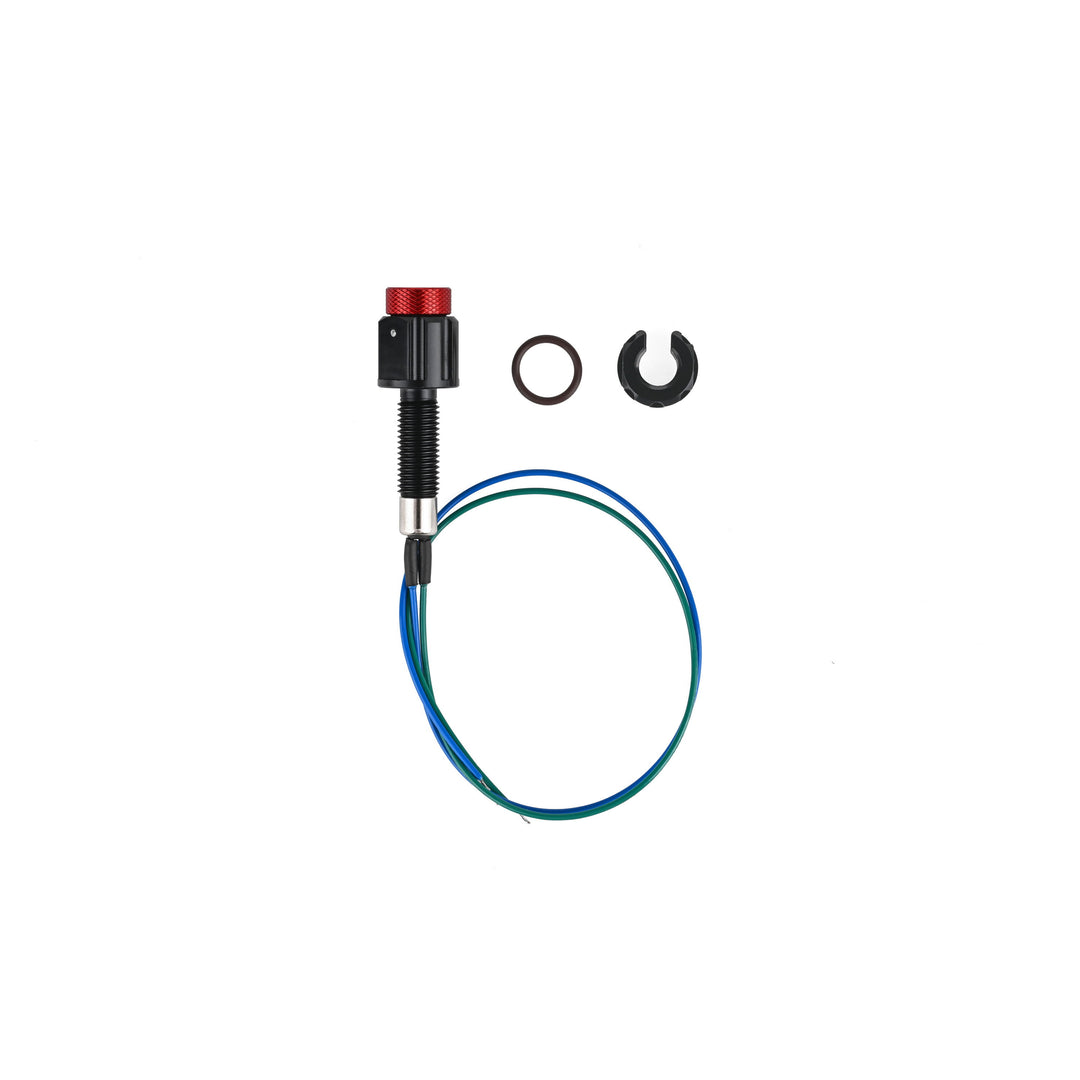

1 × M8 スイッチ 1 × Oリング 1 × ナット
技術仕様
| 水中用 M8 回転式オン／オフスイッチ | |
| 素材 | アルミニウム |
| 外観 | 黒色バルクヘッド、赤色ノブ |
| Oリングサイズ | Ø10 × 1.5 |
| Oリング素材 | FKM75 ブラウン フッ素ゴム |
| 性能特性 | |
| 最大耐水深 | 1,000 m / 3,280 ft |
| 設計寿命 | 定格深度で 3 年または 500 回の動作 |
| 温度範囲（空気中） | -25 ～ 60 °C / -13 ～ 140 °F |
| 温度範囲（水中） | -4 ～ 40 °C / 32 ～ 104 °F |
| ボタントラベル | 約 1.3 mm |
| リード線長 | 約 200 mm |
| リード線色 | 青、緑 |
| リード線仕様 | 24 AWG |
| 電気性能 | 0.5 A 125 VAC / 0.3 A 28 VDC |
| リセット方式 | 自己リセットなし |
取付穴寸法
| 推奨サイズ | M8 スイッチ |
|---|---|
| 推奨バルクヘッド貫通穴サイズ (A) | Ø8.1 ± 0.1 |
| ハッチカバー厚さ (B) | 14 mm |
| 表面範囲 (C) | 17 mm |
濁った水中でしばらく使用した後、回転時に少し抵抗を感じます。これは正常ですか？
はい、正常です。汚れや塩の結晶が小さな隙間に入り込むことがあります。スイッチをぬるま湯に浸し、数回回転させることで不純物を取り除き、スムーズな動作を回復できます。
このスイッチで高電流の電源を扱うことはできますか？
いいえ、高電圧や高電流の電源を制御する場合は、MOS スイッチやリレーを使用してください。
強い振動でノブが外れることはありますか？
いいえ、ノブには確実な位置決め用のピンが備わっているため外れません。
スイッチの電気回路図を提供できますか？
いいえ、このスイッチは物理的なオン／オフスイッチであり、単純なスイッチとして扱えます。
このスイッチは浅い水中や空気中でも使用できますか？
はい、水深 0 ～ 1,000 m の範囲および空気中での使用に適しています。
ノブを無理に回すと破損しますか？
ノブには位置決め用のピンがありますが、過度な力を加えるとアルミノブが損傷する可能性があるため、強く回さないようにしてください。
3Dモデルビューア
注： 上記の3Dモデルは参考用のみです。製品には含まれていない部品、アクセサリー、または異なるサイズが表示されている場合があります。簡略化のため、複数のバリエーションがある場合は通常、代表的な単一サイズのみが表示されています。同梱内容およびサイズごとの違いの詳細については、製品の配送ガイドをご参照ください。
