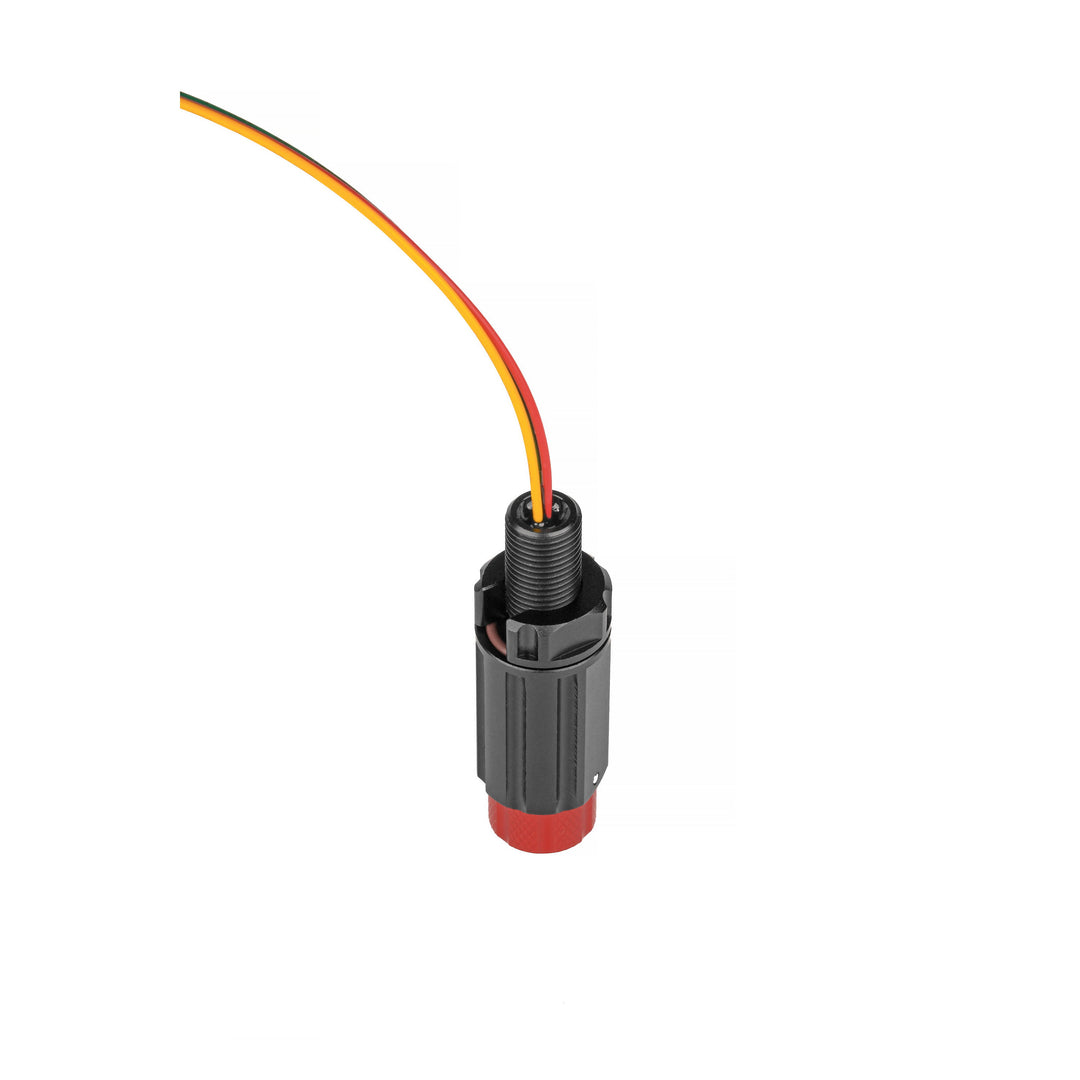

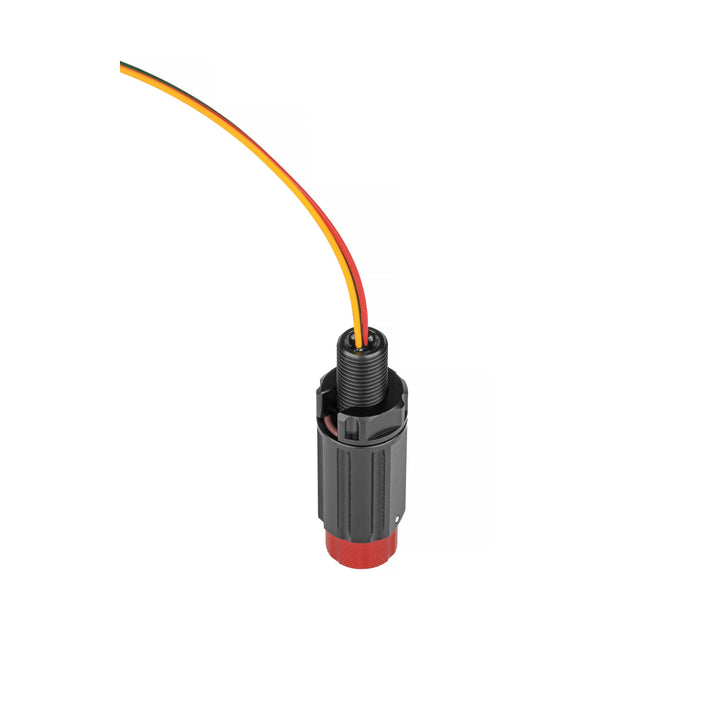

説明
Subsea M10 回転式ポテンショメータは、速度制御、明るさ調整、または密閉型水中電子機器内での可変入力など、アナログ信号調整作業のための信頼性の高い水中インターフェースを提供します。M10×1 のねじ付きバルクヘッド設計で、深度定格は 1,000 m。エンクロージャの密閉性を損なうことなく、精密な手動抵抗調整を実現します。

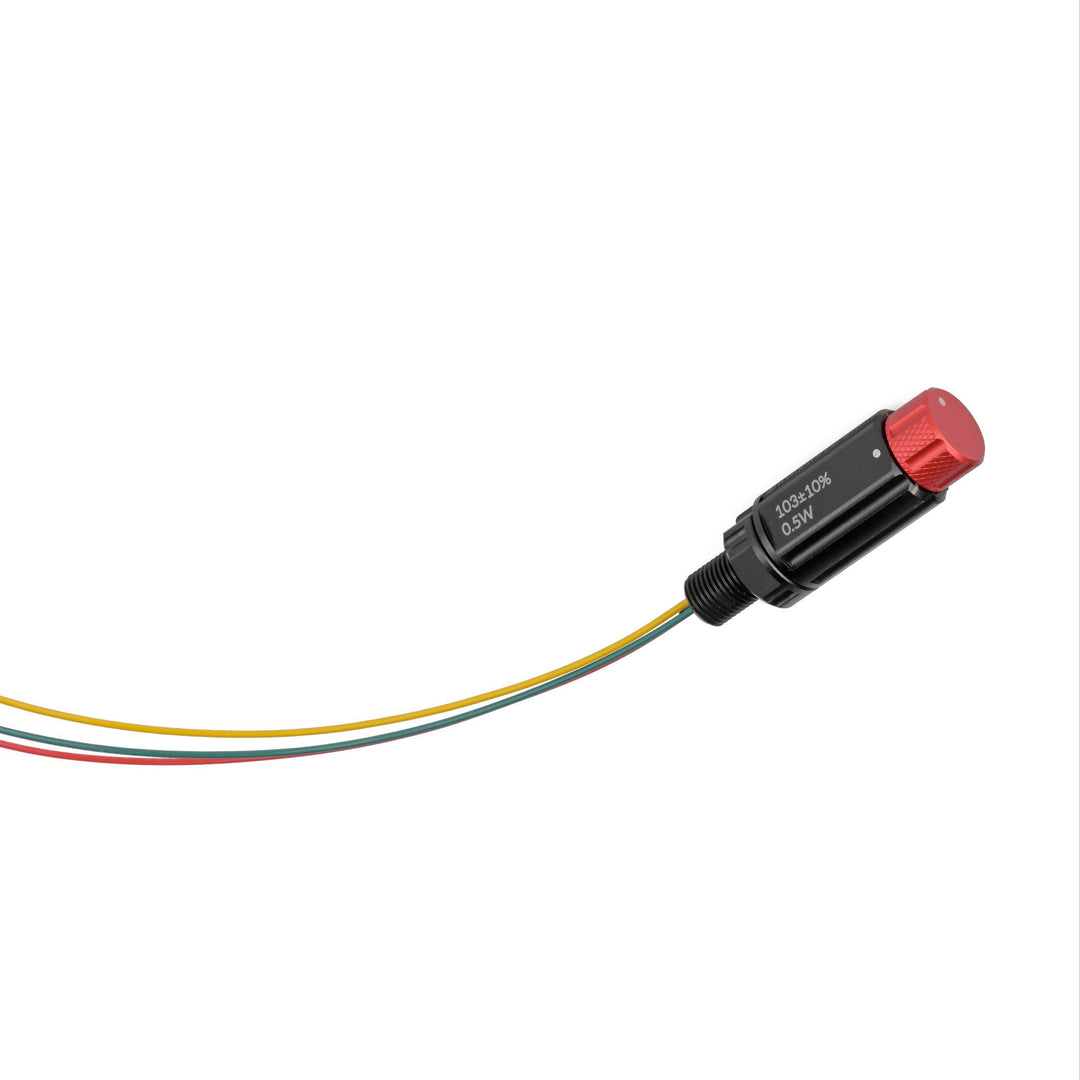

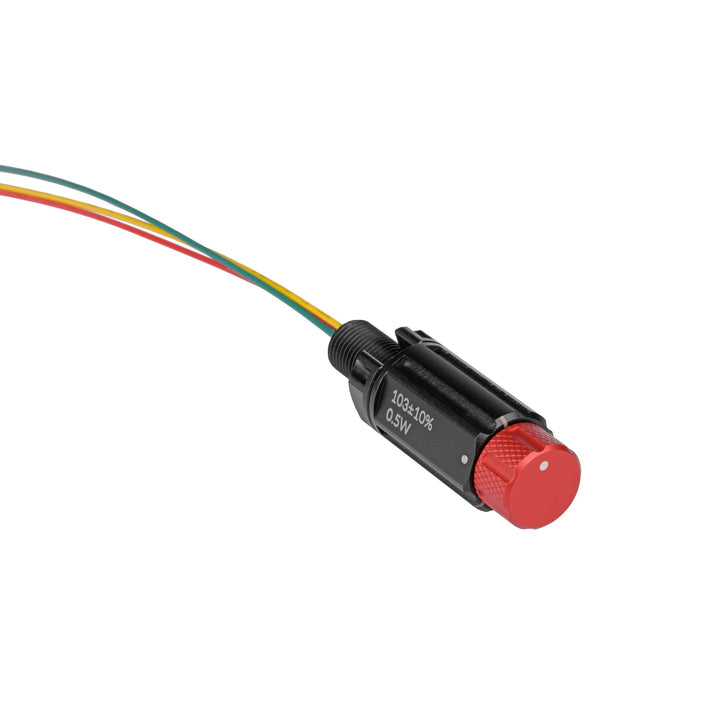

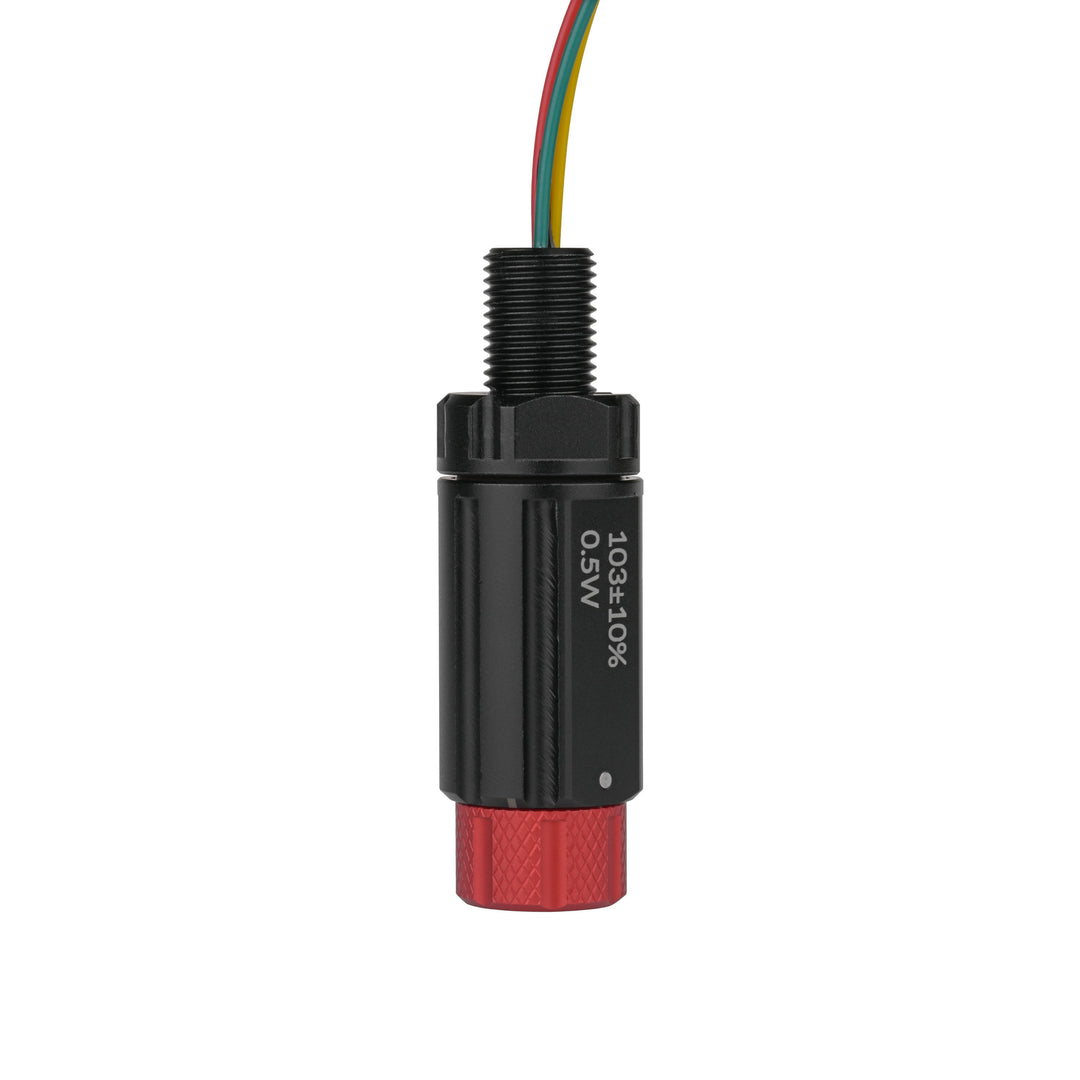

本ポテンショメータは、黒色アルマイト仕上げのアルミ製バルクヘッドと、滑り止め溝が施された赤色の大型回転ノブを備え、水中でもしっかりと操作できます。機械的回転範囲は 240° ±10°、対応する電気的可動範囲は 230° ±10° です。ノブはスプリングリターンを持たず、必要に応じて手動で位置を戻す仕様です。

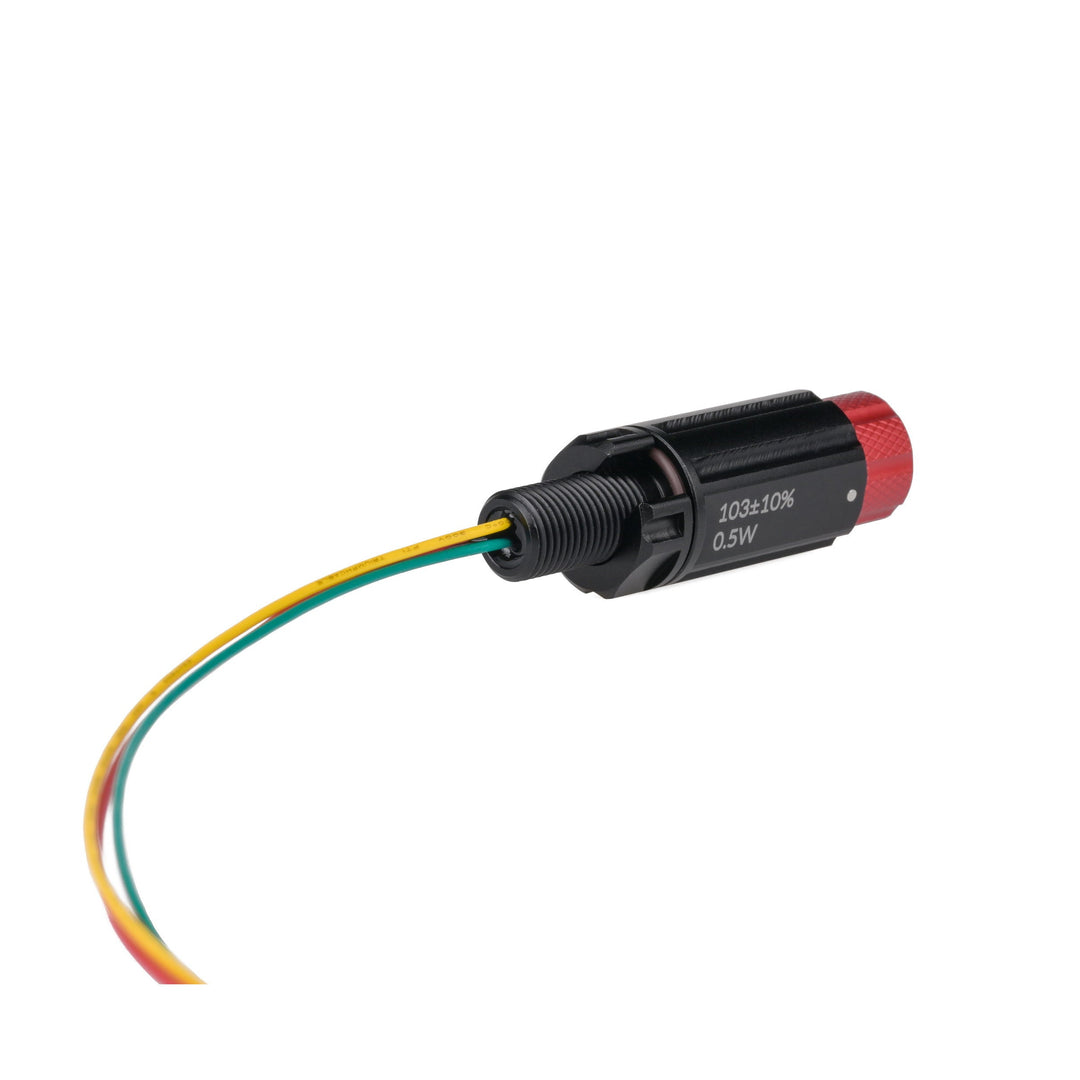

内部的には、±10% の許容差を持つ 10 kΩ の抵抗値と、±250 ppm/°C の温度係数を備えており、空気中および水中の両方で使用可能です。配線は標準構成で、赤がワイパー（可動接点）、緑が CCW（グラウンド）、黄が CW（電源）に対応し、マイコンベースの分圧回路に容易に統合でき、アナログ入力信号の取得に適しています。
このポテンショメータは有限回転型のため、回転範囲を超えて回すことはできません。過回転は内部の永久的な損傷を引き起こす可能性があります。機械的な動作は滑らかで安定していますが、運用時の振動やストレス下での長期固定を確保するため、ねじ固定剤またはゆるみ止めスペーサーの使用を推奨します。
Subsea M10 回転式ポテンショメータは、ROV（遠隔操作型無人潜水機）、水中照明制御パネル、またはコンパクトで密閉されたアナログ出力インターフェースを必要とする制御ポッドに最適です。
対応する水中エンクロージャオプション
別売
Subsea M10 回転式ポテンショメータは、標準的な M10 取付穴を使用して、さまざまな Blu-Sub 製水中エンクロージャに簡単に取り付けることができます。各エンクロージャは、水深での信頼性の高い密閉型アナログ調整に対応しています。選択するハウジングには、ポテンショメータ本体および配線のために十分なバルクヘッド厚と内部クリアランスがあることを確認してください。
Subsea 防水エンクロージャボックス
300 m の耐深度を持つコンパクトなアルミ製エンクロージャで、20 個の M10 ポートがあらかじめ開けられています。回転式ポテンショメータ、センサー、またはインジケータモジュールの設置に最適で、追加加工は不要です。
Subsea アクリルチューブエンクロージャ
耐深度 250 m の透明なキャストアクリル製ボディで、Blu-Sub アルミ製エンドキャップに対応しています。適切な統合と密閉を行うため、M10 取付穴付きのエンドキャップを選択してください。
Subsea アルミチューブエンクロージャ
1,000 m の耐深度を備えた堅牢なエンクロージャです。M10 穴付きの対応するアルミエンドキャップと組み合わせて、回転式ポテンショメータを取り付けます。深海用制御システムに最適です。
対応製品：Subsea M10 カップリングチューブ
別売
Subsea M10 カップリングチューブ は、内部バルクヘッドのスペースが限られている場合や、パネルへの直接組み込みが難しい場合に、回転式ポテンショメータを外部に取り付けるためのソリューションを提供します。配線用の十分な内部クリアランスを備え、エポキシで封止することで防水性と機械的なストレインリリーフを確保します。アクセスしやすいアナログ制御インターフェースを必要とするモジュラー型 ROV および AUV システムに最適です。
配送リスト

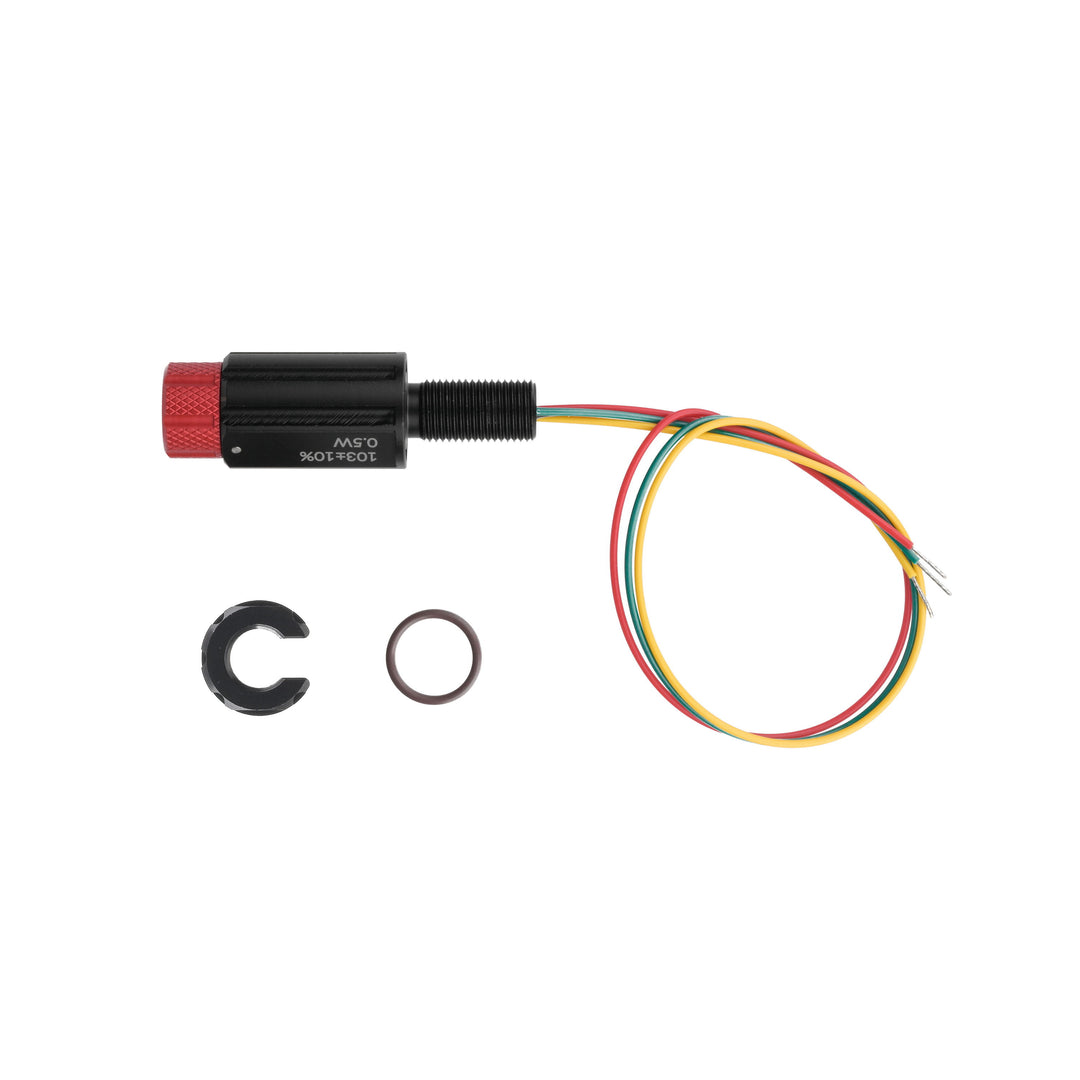

1 × 回転式ポテンショメータ 1 × Oリング 1 × ナット
技術仕様
| Subsea M10 回転式ポテンショメータ – 仕様 | |
| 材質 | アルミニウム |
| 外観 | 黒色バルクヘッド、赤色回転ノブ |
| Oリングサイズ | Ø12 × 1.5 |
| Oリング材質 | FKM75 ブラウンフッ素ゴム |
| 最大耐深度 | 1,000 メートル / 3,280 フィート |
| 設計寿命 | 3 年または 500 サイクル |
| 定格電力（315V 最大） | 0.5W（70℃ 時） |
| 温度係数 | ±250 ppm/℃ |
| 抵抗値許容差 | ±10% |
| 端子抵抗 | ≤1%R または 2Ω |
| 接触抵抗変化 | CRV ≤1%R または 2Ω |
| 全機械回転範囲 | 240° ±10° |
| 有効電気回転範囲 | 230° ±10° |
| 定格機械耐久性 | 200 サイクル、ΔR ≤±10%R |
| 使用温度範囲（空気中） | -25 ～ 60°C / -13 ～ 140°F |
| 使用温度範囲（水中） | -4 ～ 40°C / 32 ～ 104°F |
| バルクヘッド材質 | アルミニウム |
| ねじ仕様 | M10×1 |
| 抵抗値 / コード | 10,000 Ω / 103 |

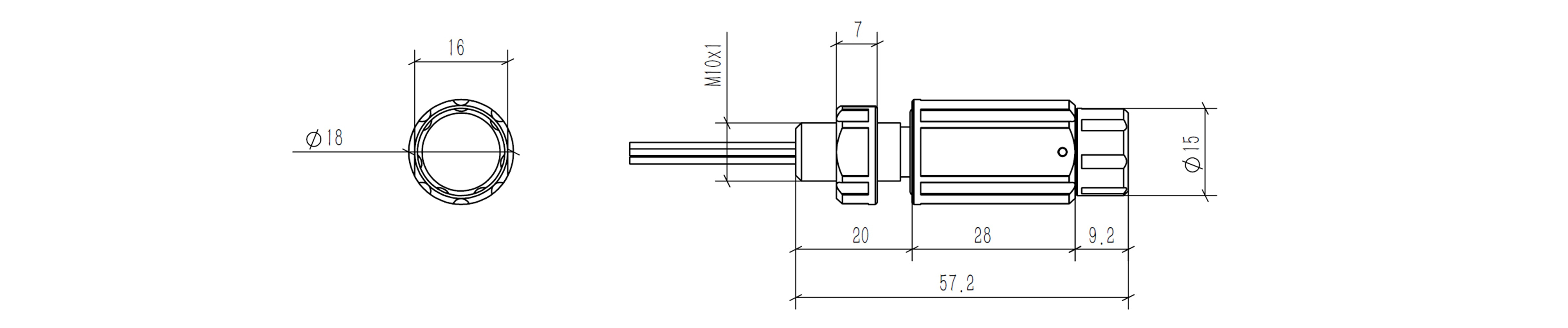

取付穴寸法
| 推奨サイズ | 回転式ポテンショメータ |
|---|---|
| 推奨バルクヘッド貫通穴サイズ（A） | Ø10.1 ± 0.1 |
| ハッチカバー厚さ（B） | 13 mm |
| 表面範囲（C） | 20 mm |
配線ガイド
無限に回転できますか？ 限界まで回した後、力ずくで回し続けるとどうなりますか？
無限回転はできません。機械的な回転範囲は 240°±10° に制限されています。最大動作トルクを超えると、ポテンショメータに永久的な損傷が生じます。
このポテンショメータでモーターのスロットルやライトの明るさをどのように制御できますか？
ポテンショメータを分圧回路に接続し、マイコンを介して電圧値を読み取り、抵抗値を算出します。その後、マイコンからモーターまたはライトへ制御信号を送信します。
自動で元の位置に戻りますか？
いいえ。回転位置に一定の抵抗を持って留まり、手動で元の位置に戻す必要があります。
有限回転型ですか、それとも 360 度回転できますか？
有限回転型のデバイスであり、無限回転はできません。
温度は抵抗値に影響しますか？
はい。温度係数は ±250ppm/℃ です。
回転中にナットが緩むことはありますか？
可能性があります。ナットにねじ固定剤を塗布するか、ナットの端にゆるみ止め・滑り止めスペーサーを追加してください。
回転中にノブが上下に動きますか？
いいえ。ノブの位置は固定されています。
