説明

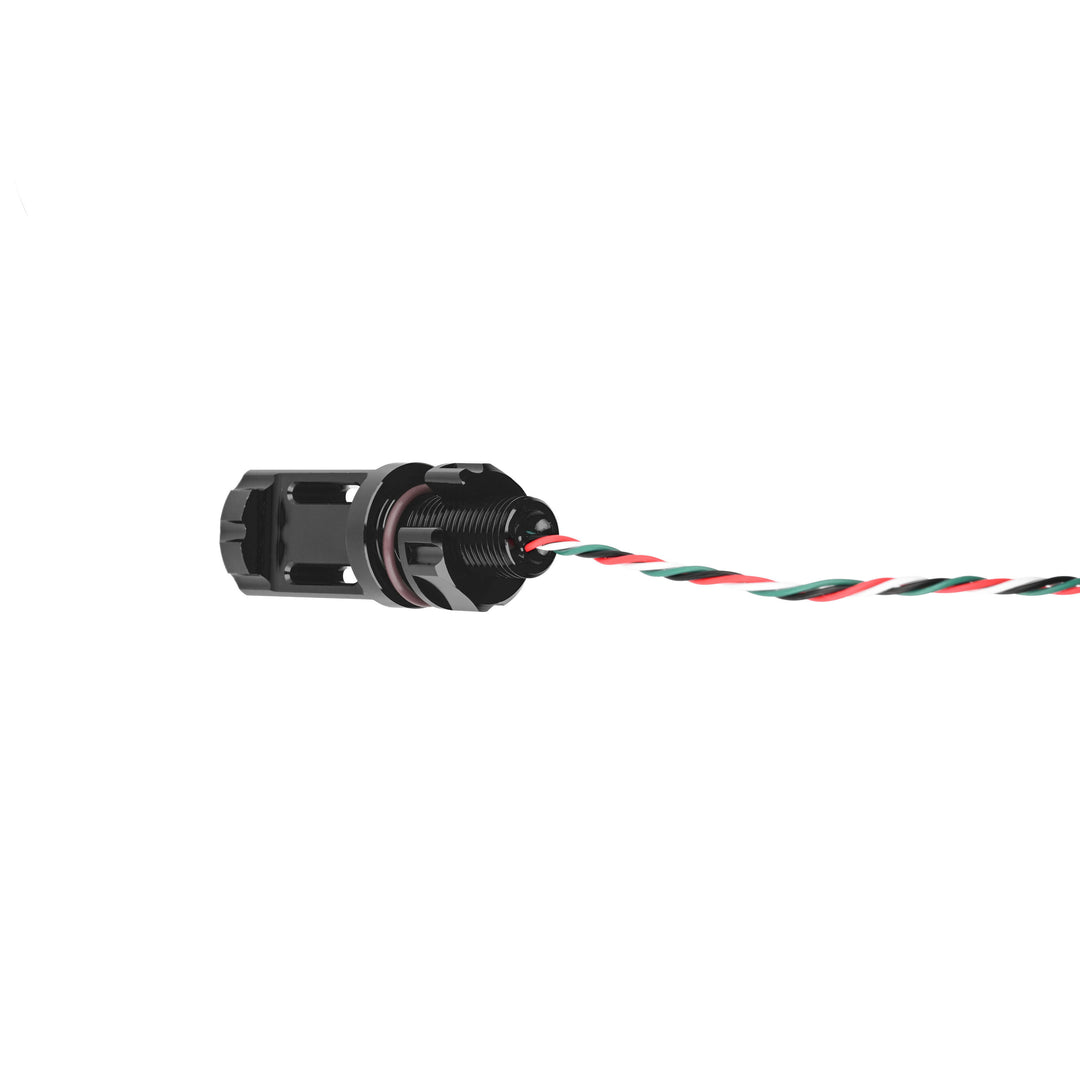

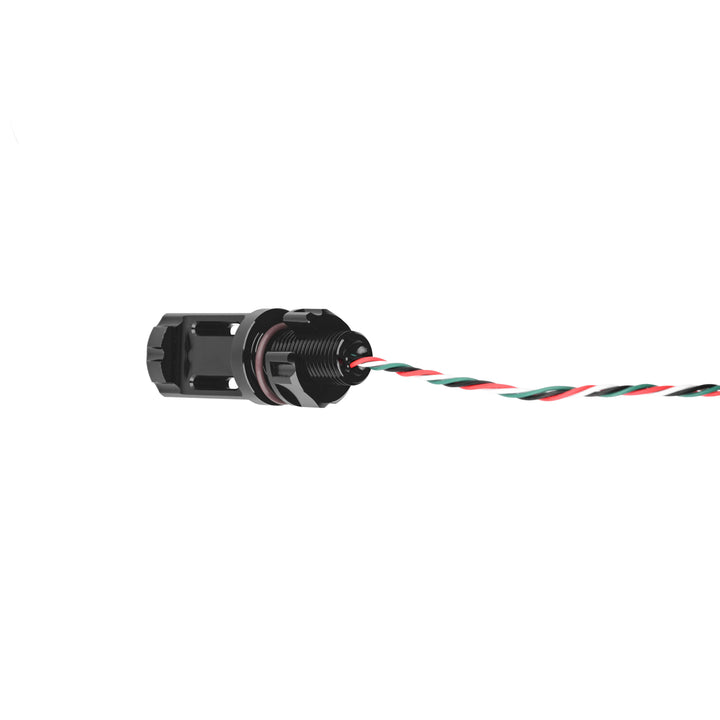

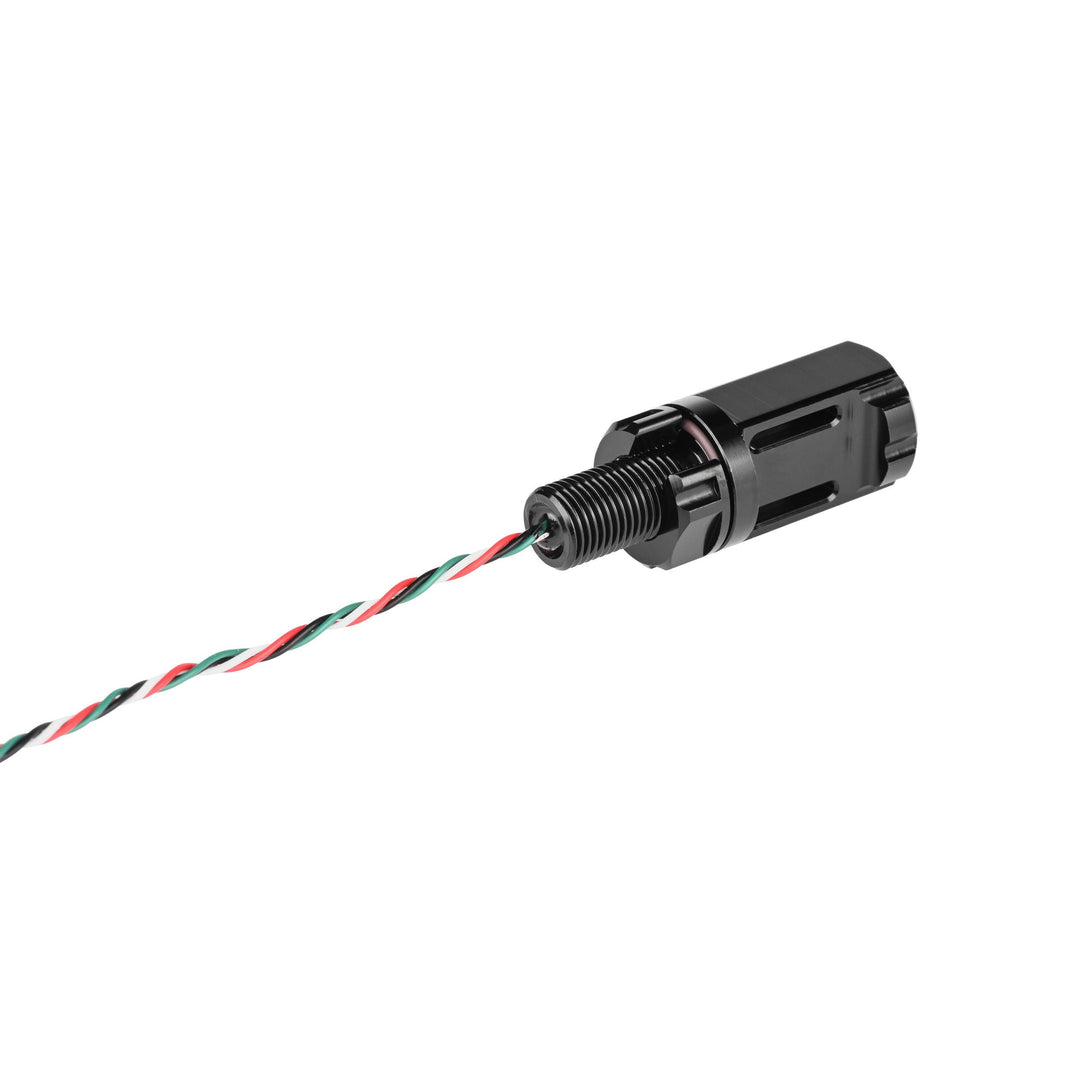

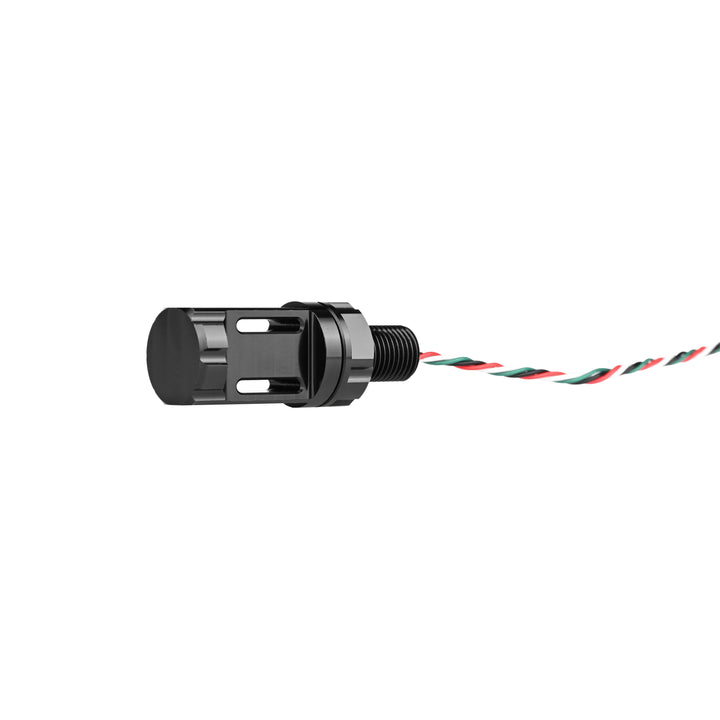

精度と組み込みやすさを重視して設計された水中用 M10 水温センサーは、厳しい海中環境で正確なデジタル温度測定を提供します。TSYS01感温素子を使用し、±0.1 °Cの精度を通常範囲–5 to 50 °Cで実現するとともに、–40 °C to 125 °Cの広い拡張範囲でも安定性を維持します。
本センサーは工場校正済みで、生の24-bit ADC読値をI²C経由で出力します。接続先のコントローラーまたはソフトウェアが、センサーに保存された校正係数を使用して、このデータを温度に換算します。PixhawkシステムにはDF13-4S-1.25Cコネクターと標準の4線式I²Cインターフェースを介して直接接続でき、ArduSubおよびQGroundControlプラットフォームとのシームレスな統合に対応します。

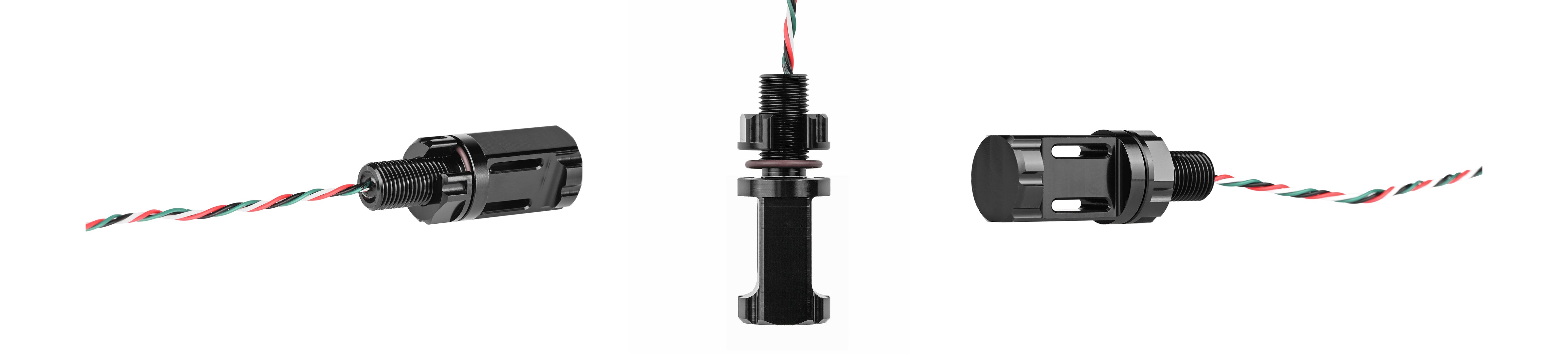

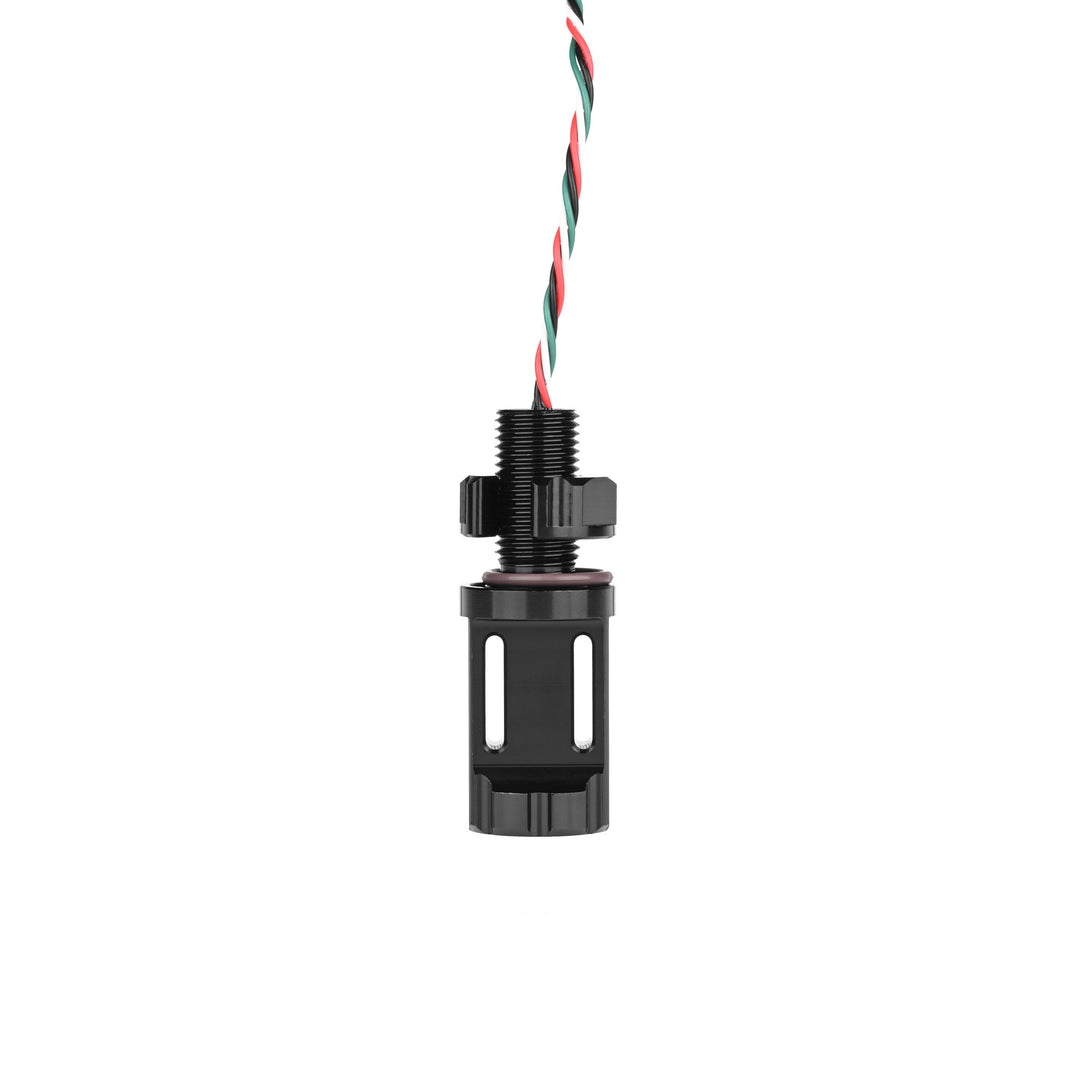

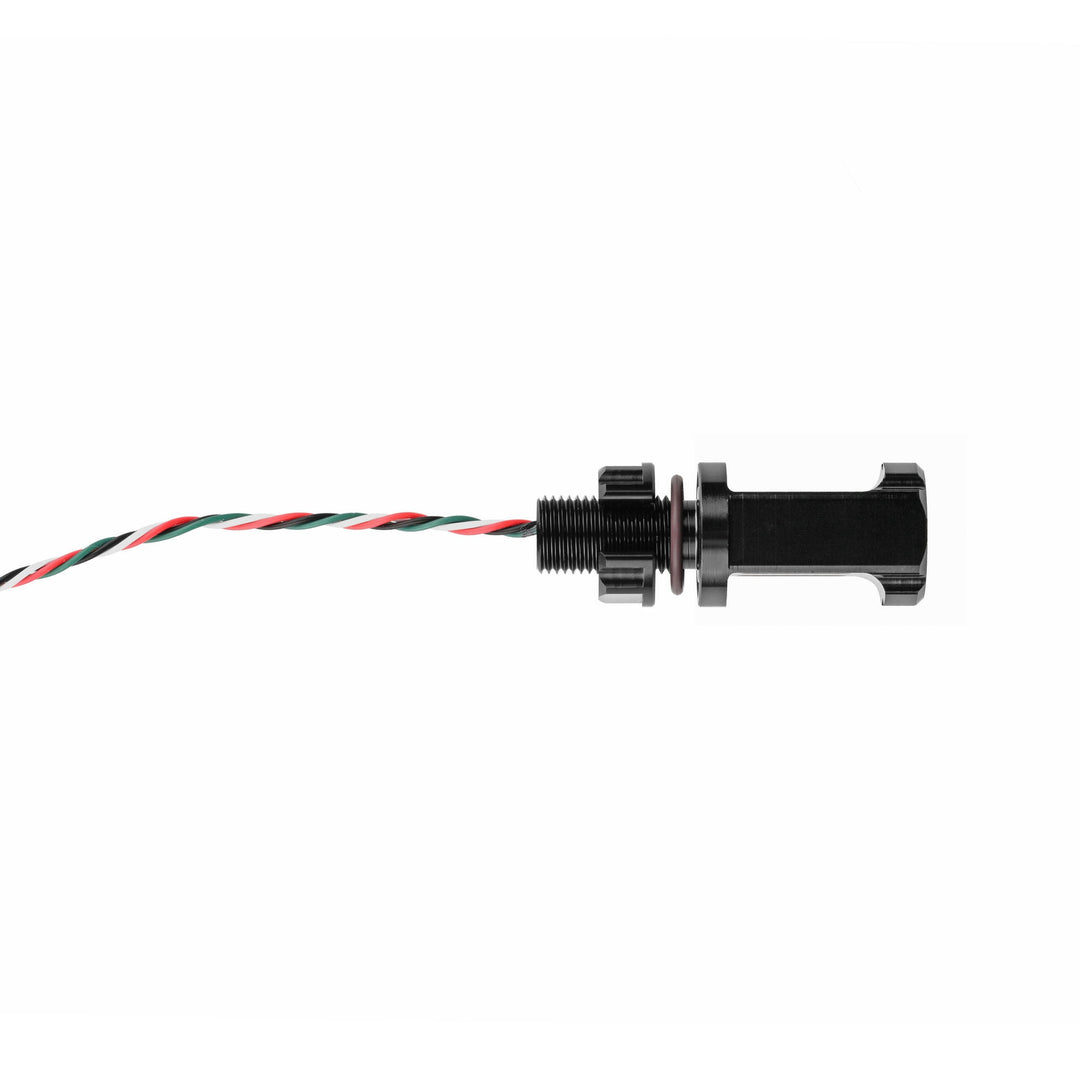

M10ねじ式アルミニウム製ハウジングにより、水中エンクロージャや隔壁への取り付けが容易です。内部を熱伝導性エポキシでポッティングした本センサーは、最大1,000 metersの深度で電子部品を圧力や湿気から保護しながら、素早い応答を実現します。
ケーブルが長い場合や複数のI²Cデバイスを使用する場合は、より強いプルアップ抵抗またはI²Cリレーチップを使用することで、信号の完全性を改善できます。本センサーは空気中での用途にも適しており、水中システムと水上システムの両方で柔軟に運用できます。
対応する水中エンクロージャーオプション
別売
水中用 M10 水温センサーは、標準M10ねじ式取付ポートを使用して、Blu-Sub海中エンクロージャへ簡単に組み込むことができます。各エンクロージャは、深度下で正確な温度測定を行うために必要な適切なシール性と機械的支持を提供します。センサー本体およびコネクタに対して、十分な内部クリアランスとパネル厚が確保されていることを確認してください。
耐水型海中エンクロージャーボックス
300 mの深度に対応したコンパクトなアルミニウム製ハウジングで、二十個のM10ポートがあらかじめ加工されています。この温度センサーのようなM10ねじ式センサーを直接組み込むのに最適です。追加加工は不要です。
海中エンクロージャ用アクリルチューブ
250 mの深度に対応した透明キャストアクリル製チューブで、Blu-Subのアルミニウム製またはアクリル製エンドキャップと互換性があります。温度センサーを安全に取り付けるには、M10取付ポート付きのエンドキャップを選択してください。
海中エンクロージャ用アルミニウムチューブ
1,000 mの深度に対応した深度対応アルミニウム製エンクロージャです。高圧の海中環境で温度センサーを安全に使用するには、M10取付ポートを備えた対応するアルミニウム製またはアクリル製エンドキャップと組み合わせて使用してください。
対応取付工具
別売
本製品は、ユニバーサル M8 / M10 取付レンチを使用して取り付けることができます。この専用工具は、貫通部品、スイッチ、センサー、コネクタ類など、Blu-Sub の M8 および M10 バルクヘッドタイプ部品向けに設計されています。
コンパクトな両端設計により、狭いスペースや密集したレイアウトでも取り付けが可能です。また、ケーブル通し用スロットにより、既に接続されたケーブルの上からレンチをスライドさせることができ、配線を取り外すことなく設置やメンテナンスが行えます。
対応製品: 水中用 M10 カップリングチューブ
別売
水中用 M10 カップリングチューブは、エンクロージャへの直接取り付けが難しい場合に、水温センサーを外部に取り付けるためのソリューションを提供します。内部には配線用のスペースがあり、エポキシで封止することで防水性を維持し、接続部を保護できます。センサーのアクセス性とケーブル配線の効率化が求められるモジュラー型 ROV や AUV 構成に最適です。
配送リスト

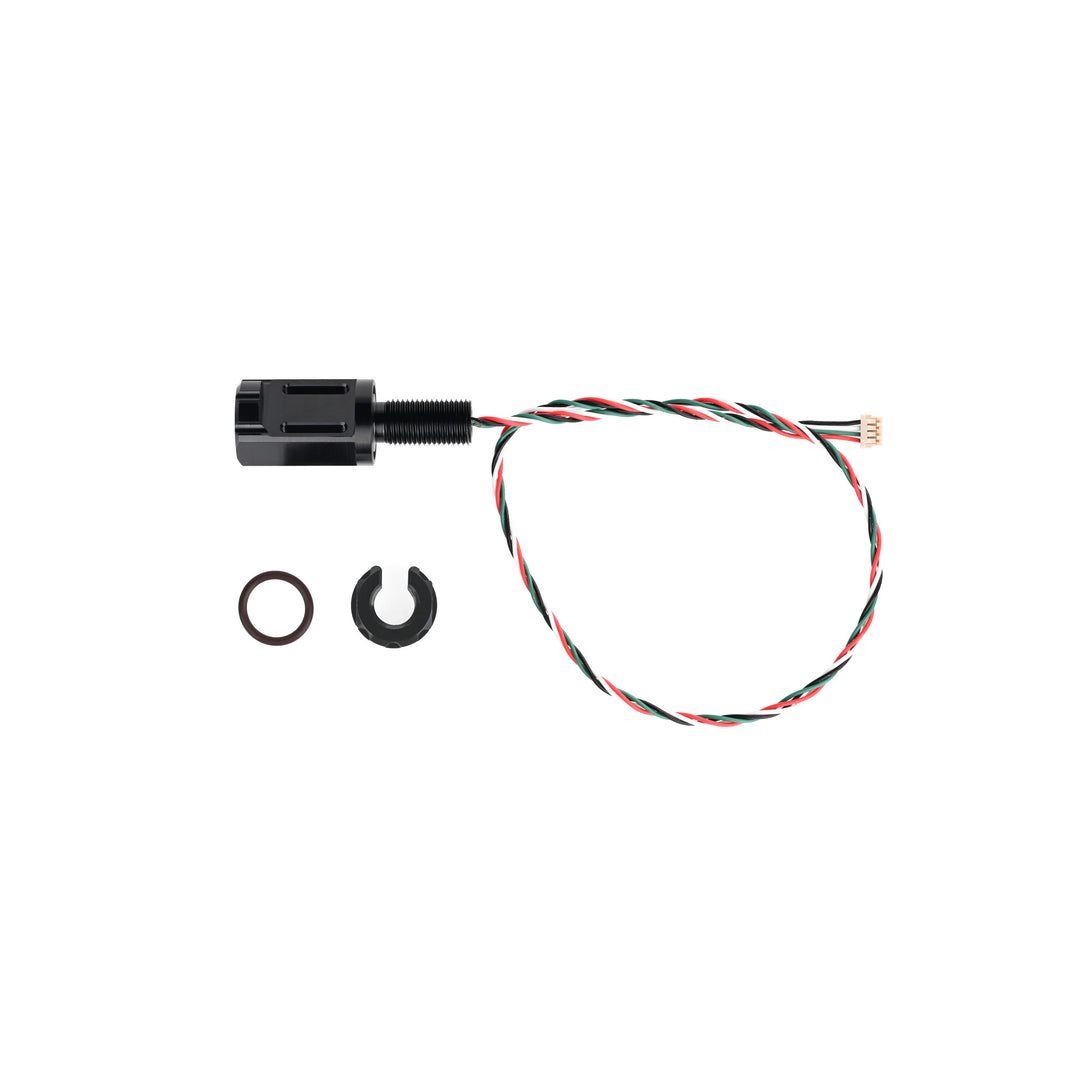

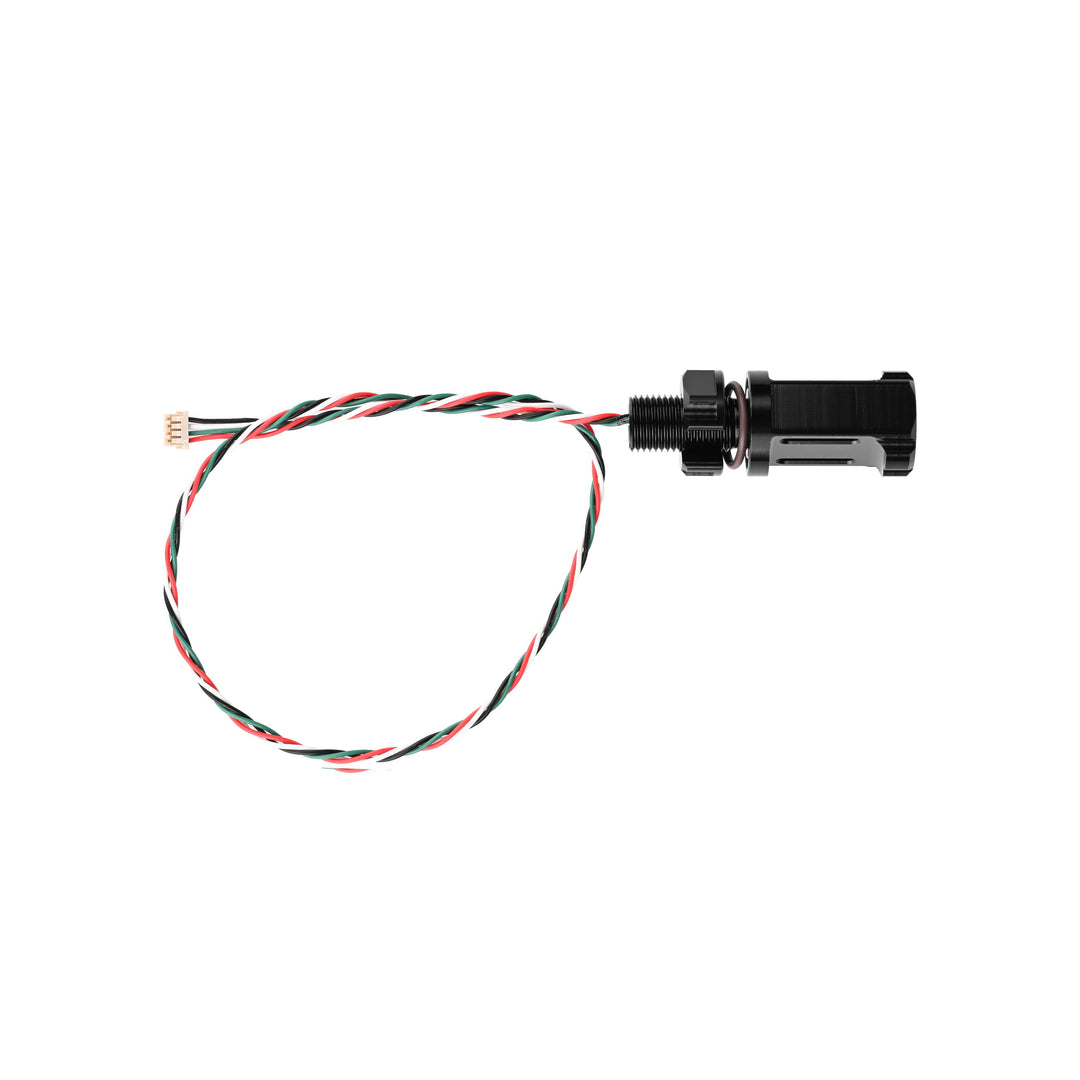

1 x 水温センサー 1 x Oリング 1 x ナット
技術仕様
| 仕様 | 水中用 M10 水温センサー |
|---|---|
| ネジ規格 | M10×1 |
| 材質 | アルミニウム（ブラックアルマイト処理） |
| 重量 | 19.5 g |
| 電圧 | 5 V |
| IIC ロジックレベル（SCL/SDA） | 3.3 V |

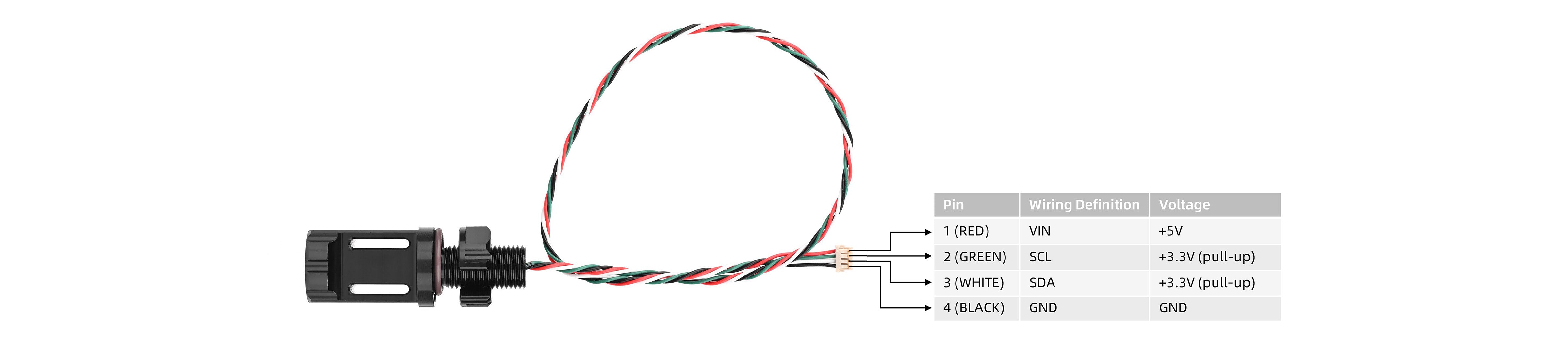

| 配線定義 | 赤: VIN; 緑: SCL; 白: SDA; 黒: GND |
| IIC アドレス | 0x77 |
| ケーブル長 | Approx. 300 mm |
| コネクタータイプ | DF13-4S-1.25C |
| 動作温度範囲 | -40 ~ 125 ℃ |
| 絶対精度 | ±0.1 ℃ (−5 ~ 50 ℃) ±0.5 ℃ (−40 ~ 125 ℃) |

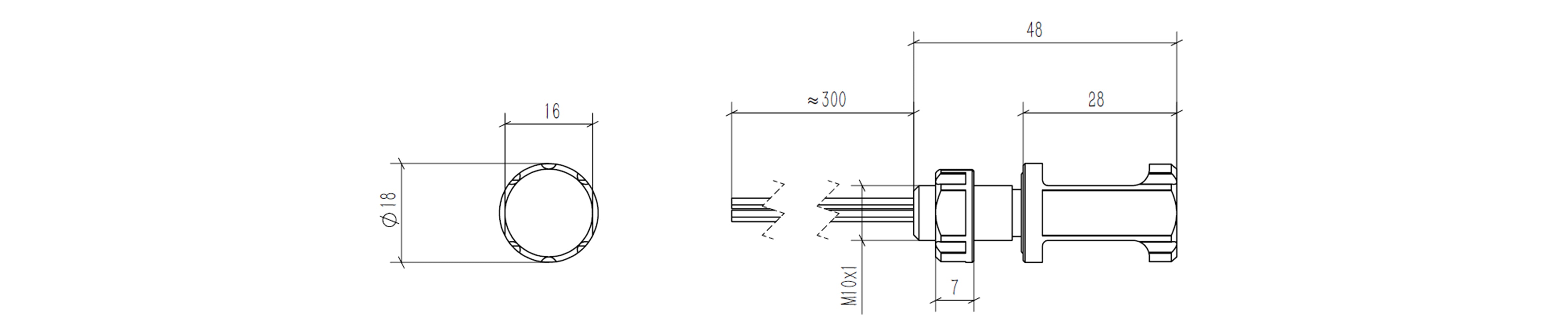

取付穴寸法
| 推奨サイズ | 水温センサー |
|---|---|
| 推奨バルクヘッド貫通穴径 (A) | Ø10.1 ± 0.1 |
| ハッチカバー厚さ (B) | 13 mm |
| 表面範囲 (C) | 20 mm |
操作手順
1. センサーをPixhawk (I²C) に接続する
I²Cコネクターを使用して温度センサーをPixhawkオートパイロットに接続します。
すべての接続が確実で正しいことを確認してください。
I²Cコネクターを使用して温度センサーをPixhawkオートパイロットに接続します。
すべての接続が確実で正しいことを確認してください。
2. QGroundControlを設定して温度データを表示する
- QGroundControlを開きます。
- "Values"タブをクリックしてテレメトリオプションにアクセスします。
- リストをスクロールし、チェックボックスをオンにし、"Temperature(3)"を選択します。
- 現在のセンサー温度がHUDのTemperature(3)フィールドに表示されます。
空気中で使用できますか？
はい、このセンサーは空気中でも問題なく使用できます。
ケーブルを延長できますか？
ケーブルが長すぎる場合や、I²C バス上に複数のデバイスがある場合、タイミングの問題が発生する可能性があります。これを防ぐには、プルアップ抵抗値を下げるか、より強力なプルアップを使用してください。I²Cリピーターまたはリレーチップを追加することで、ケーブル距離を安定して延長することも可能です。
ネジ付きハウジング内にセンサーを設置すると、温度応答時間に影響しますか？
アルミニウムハウジングはできるだけ薄く設計されており、内部には高熱伝導エポキシが充填されています。この構造により熱遅延が最小限に抑えられ、応答時間が改善されています。
温度センサーは校正が必要ですか？ I²C インターフェースからはどのようなデータが出力されますか？
このセンサーには工場出荷時に校正係数が含まれています。I²C経由で24-bit ADCデータを出力し、これらの係数を適用することで温度が得られます。詳細および実装手順は、ダウンロード可能なセンサーマニュアルに記載されています。
