Name: Deep-Sea 電纜連接器 - 母插座 & 公插頭
Brand: Blu-Sub
SKU: BS-SSC-3PMCS-BLK-16A1
Price: 38.95 CAD
Availability: InStock

$38.95

45 件可快速出貨 - 出貨所需時間： 1-2 個工作天

額外數量接單生產 - 出貨所需時間： 2-4 週

HS 8536.69 (CN)

運送將在結帳時計算。

類型

公頭電纜插頭

母頭電纜插座

針數

3 針

6 針

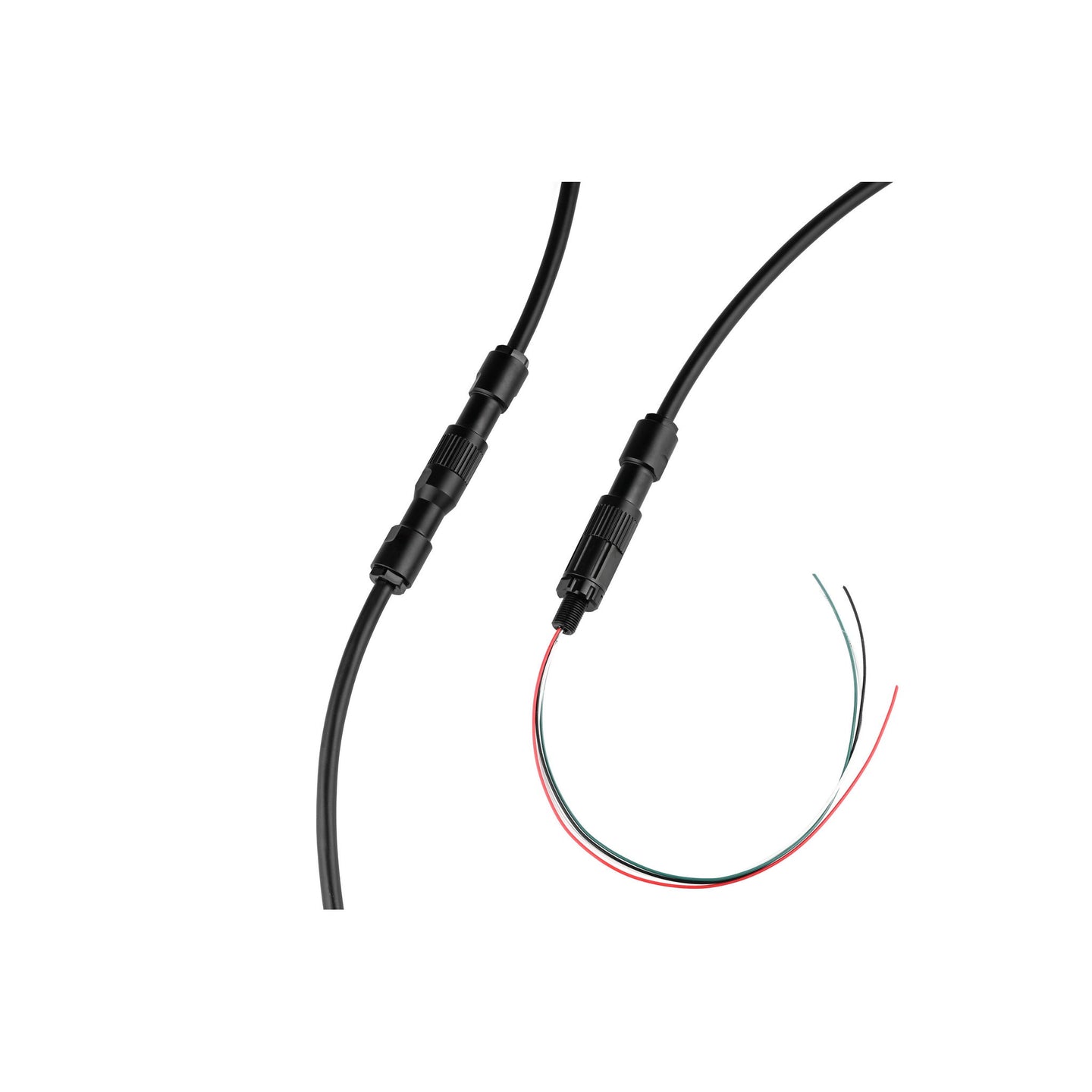

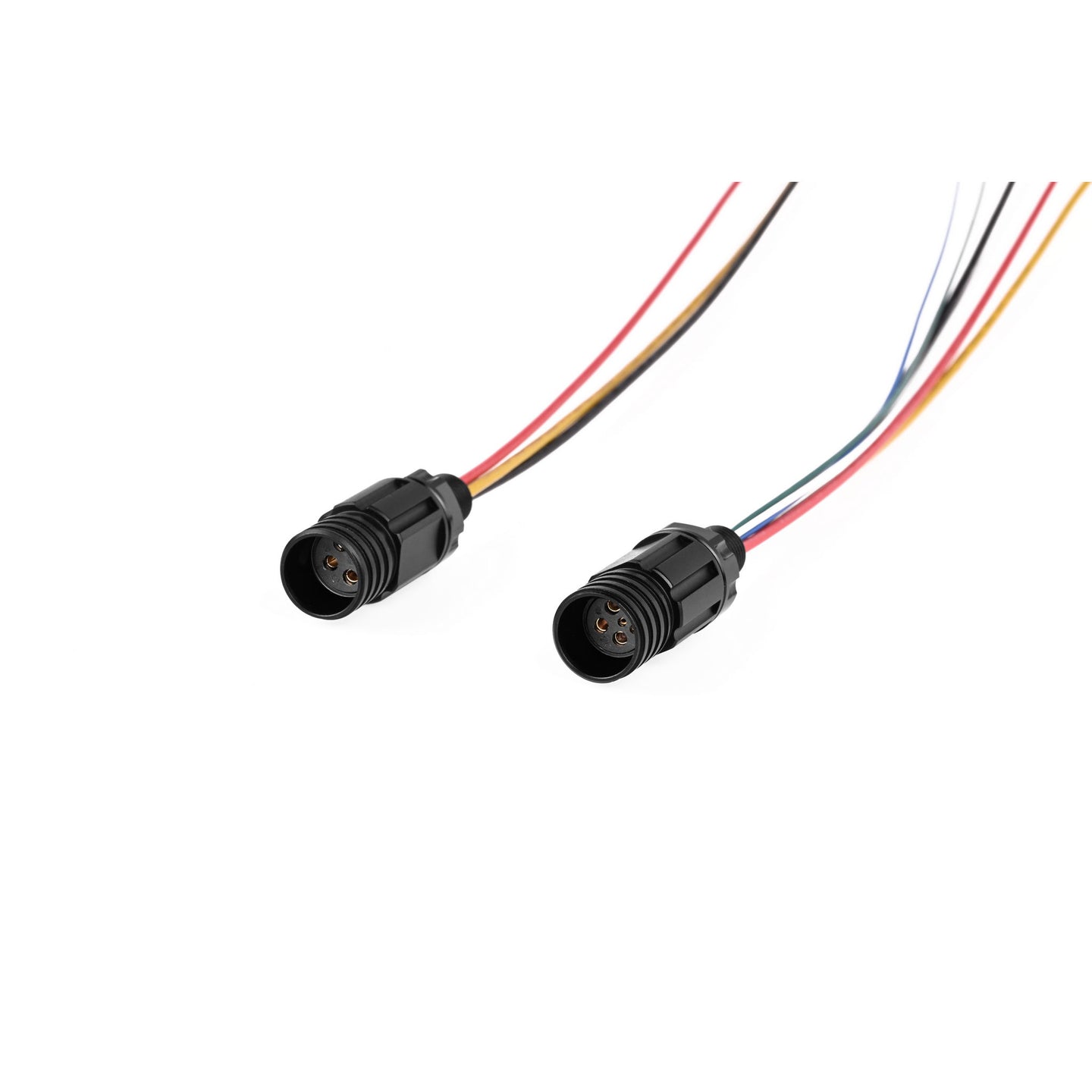

Deep-Sea 電纜連接器 – 母插座 & 公插頭 是模組化乾式插拔連接器，設計用於最深 1,000 m 的水下環境。連接器須在下水前於空氣中完成插接，可為水下系統的電源或訊號傳輸提供耐用且防水的介面。採用硬質陽極氧化鋁外殼與鍍金銅針腳，提供 3 針及 6 針配置，並使用環氧樹脂搭配使用者自備電纜進行組裝。

這些連接器完全相容於 Deep-Sea 水下電纜 ，也支援整合多種第三方電纜，為各類水下配線應用提供彈性。對於混合電源與受保護資料應用，也可搭配 深海屏蔽資料 & 電源電纜，其包含屏蔽雙絞資料導體。

選擇連接器配置前，應確認連接器針數、導體分配，以及屏蔽層／排流線端接方式，尤其是在使用屏蔽多芯電纜時。

這些連接器可搭配 Deep-Sea 電纜連接器 – 密封盲蓋 以及 Deep-Sea 電纜連接器 – M10 艙壁接頭 ，組成完整密封的模組化連接器系統。適合水下載具、感測器耐壓艙、海事照明及其他水下儀器設備。

材質	黑色陽極氧化鋁
重量	20-23 g
顏色	黑色
額定深度	1,000 m / 3,281 ft
尺寸	請參閱尺寸圖

{"id":45386366910622,"title":"公頭電纜插頭 \/ 3 針","option1":"公頭電纜插頭","option2":"3 針","option3":null,"sku":"BS-SSC-3PMCS-BLK-16A1","requires_shipping":true,"taxable":true,"featured_image":{"id":40879343894686,"product_id":8257697480862,"position":3,"created_at":"2025-07-11T12:51:41-04:00","updated_at":"2025-07-11T12:54:16-04:00","alt":null,"width":2048,"height":2048,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/a3pinmalecableplug.jpg?v=1752252856","variant_ids":[45386366910622]},"available":true,"name":"Deep-Sea 電纜連接器 - 母插座 \u0026 公插頭 - 公頭電纜插頭 \/ 3 針","public_title":"公頭電纜插頭 \/ 3 針","options":["公頭電纜插頭","3 針"],"price":3895,"weight":20,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32550894567582,"position":3,"preview_image":{"aspect_ratio":1.0,"height":2048,"width":2048,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/a3pinmalecableplug.jpg?v=1752252856"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

說明

此水下連接器採用乾式插拔設計，額定使用深度最高達 1,000 m。下水前必須在空氣中完全插接，並透過鍍金接點可靠傳輸電源或訊號。系統支援 3 針與 6 針配置，並可相容於多種模組化水下組件。

每個連接器均採用硬質陽極氧化鋁外殼，並設有精密 O 型環溝槽以確保水密完整性。電纜插座與插頭由使用者自行組裝，且內部必須使用黏著劑密封 — 通常使用 3M™ Scotch-Weld™ DP270 Black Epoxy Potting Compound，或 Loctite Epoxy Marine 等船用級環氧樹脂。連接器必須完全插接，或使用密封盲蓋封閉，才能在壓力下保持防水。

相容非屏蔽電纜選項

另售

Blu-Sub 公插頭與母插座 設計用於搭配 Deep-Sea 水下電纜 ，在水下環境中可靠傳輸電源與訊號。電纜尺寸指南請參閱技術規格。若第三方電纜尺寸落在支援範圍內，也可使用 — 請查閱規格或聯絡我們確認相容性。

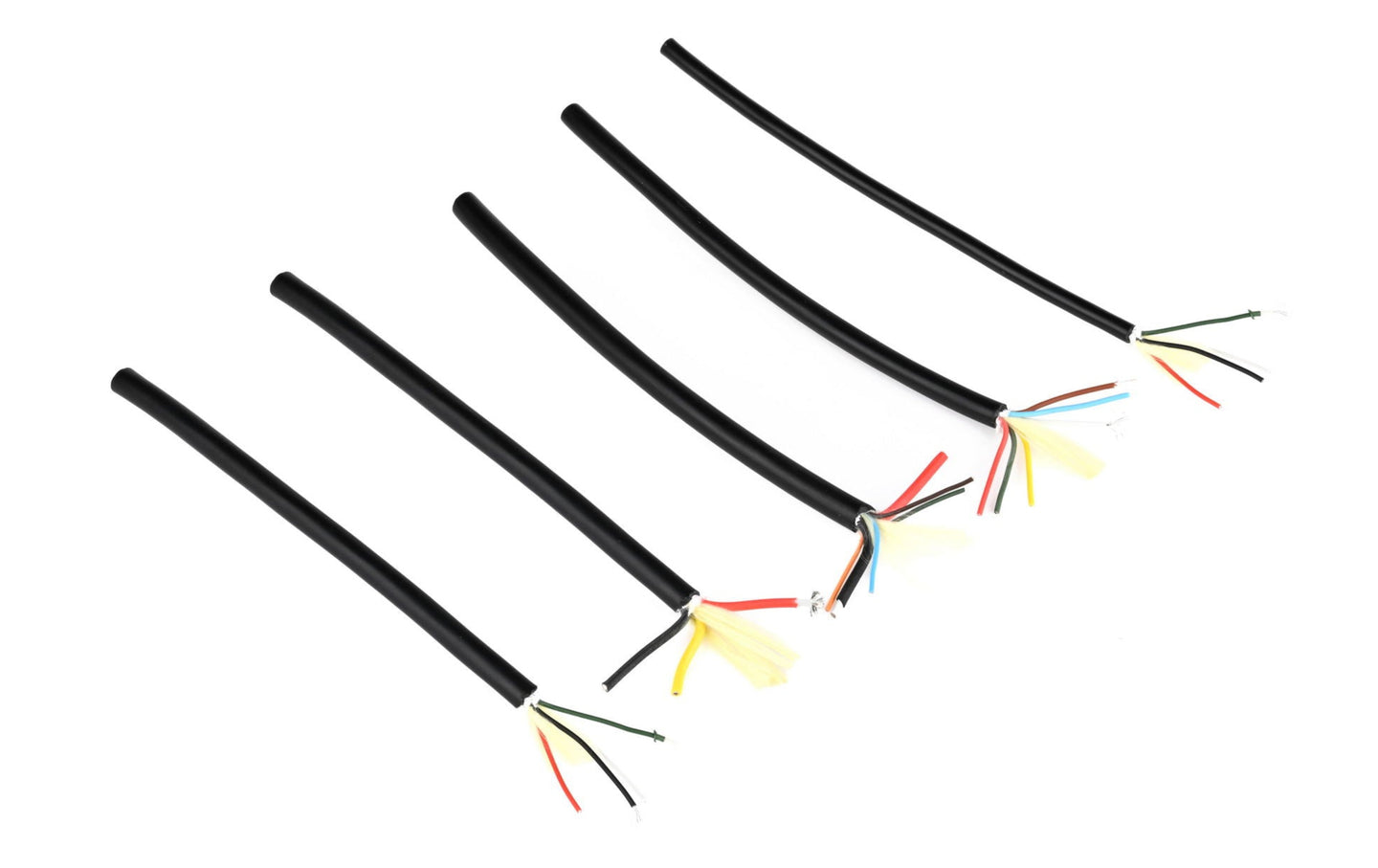

Deep-Sea 水下電纜

相容於：Deep-Sea 電纜連接器 – M10 艙壁接頭

另售

Blu-Sub 3 針與 6 針公插頭連接器設計用於直接旋入我們的 Deep-Sea M10 艙壁接頭，在內部與外部電纜之間形成安全且水密的連接。此配置適合耐壓艙壁或穿板面板，可在不影響內部密封的情況下於現場輕鬆斷開連接。

Deep-Sea 電纜連接器 – M10 艙壁接頭

相容於：Deep-Sea 電纜連接器 – 密封盲蓋

另售

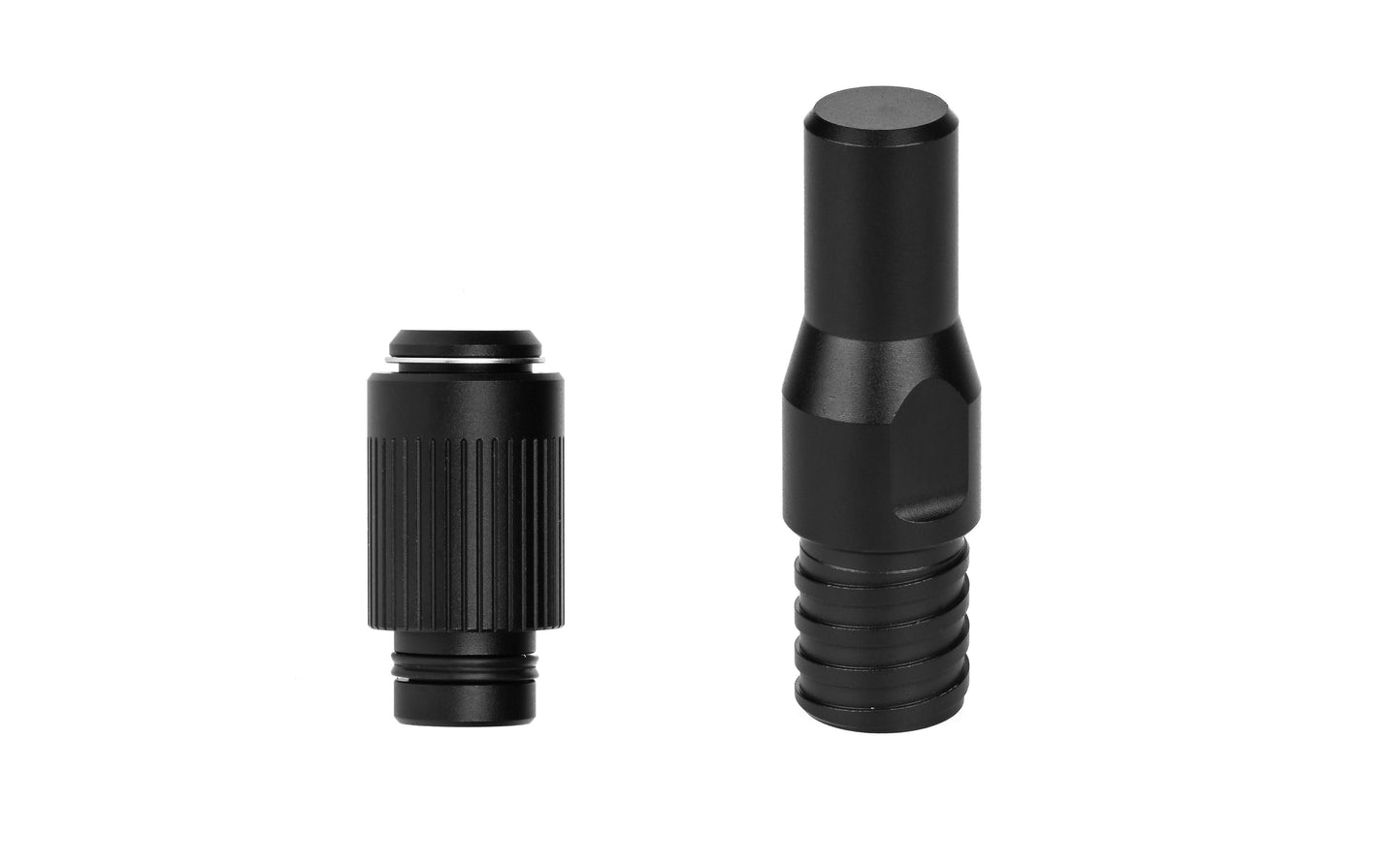

Deep-Sea 密封盲蓋 提供公頭與母頭版本，專門設計用於與 Deep-Sea 電纜連接器 – 公插頭與母插座對接。提供短接與非短接版本，以符合不同操作需求。這些密封盲蓋可在儲存或部分部署期間維持水密完整性，並保護接點表面免受水分、壓力與異物影響，以保護未使用的連接器。

Deep-Sea 電纜連接器 – 密封盲蓋

相容屏蔽電纜選項

另售

對於同時需要電源導體與受保護資料導體的水下系統， 深海屏蔽資料 & 電源電纜 可作為混合式水下電纜選項，並包含屏蔽雙絞資料導體。

此電纜可搭配相容版本的 Deep-Sea 電纜連接器 – 母插座 & 公插頭 ，為水下攝影機、感測器、控制系統及其他水下電子設備建立可拆卸的直列式連接。

選擇連接器配置前，應確認連接器針數及屏蔽層／排流線端接方式。目前的 3 針與 6 針連接器版本可能無法支援所有屏蔽電纜配置中的每一條導體，因此可能需要選擇部分導體或採用其他端接方式。

最終防水與深度性能取決於電纜準備、連接器選擇、密封方式、安裝品質，以及組件中額定值最低的元件。

深海屏蔽資料 & 電源電纜

出貨清單

Deep-Sea 電纜連接器 – 公插頭：
1 x 主外殼
1 x 公頭插座芯體
1 x 軸用 O 型環（預組裝）
1 x 固定環（預組裝）
1 x 鎖定帽（預組裝）
1 x 電纜壓蓋

Deep-Sea 電纜連接器 – 母插座
1 x 主外殼
1 x 母頭插座芯體
1 x 軸用 O 型環（預組裝）
1 x 固定環（預組裝）
1 x 鎖定帽（預組裝）
1 x 電纜壓蓋

注意：連接器以未組裝狀態供應。組裝需要焊接，並使用環氧樹脂或類似黏著劑進行密封（不包含）。為維持水密完整性，連接器未使用時必須保持對接，或使用密封盲蓋封閉。

技術規格

Deep-Sea 電纜連接器 – 母插座 & 公插頭	是否已組裝	轉接電纜外徑	重量
3pin 公頭電纜插頭	需要組裝	Ø5–Ø8	20g
6pin 公頭電纜插頭	需要組裝	Ø5–Ø8	20g
3pin 母頭電纜插座	需要組裝	Ø5–Ø8	22g
6pin 母頭電纜插座	需要組裝	Ø5–Ø8	23g

規格	3 針	6 針
芯體額定電壓	500VAC	500VAC
芯體額定電流	15A(16AWG)	15A(16AWG)+3A(24AWG)
絕緣電阻	≥10MΩ	≥10MΩ
接觸電阻	≤10mΩ	≤10mΩ
工作溫度	-25~70℃	-25~70℃
最大導線直徑	16AWG	16AWG+24AWG

下方提供尺寸圖。 其中包含 Deep-Sea 電纜連接器系列的所有元件，包括 Deep-Sea 電纜連接器 – 母插座 & 公插頭、Deep-Sea 電纜連接器 – M10 艙壁接頭，以及 Deep-Sea 電纜連接器 – 密封盲蓋。

接線指南

3 針 M10 母頭插頭
• 針腳 1 – 紅色
• 針腳 2 – 黃色
• 針腳 3 – 黑色
• 芯線規格：UL1332, 3 × 16 AWG

6 針 M10 母頭插頭
• 針腳 1 – 紅色
• 針腳 2 – 黃色
• 針腳 3 – 黑色
• 針腳 4 – 綠色
• 針腳 5 – 白色
• 針腳 6 – 藍色
• 芯線規格：UL1332, 3 × 16 AWG + 3 × 24 AWG

電纜額定電壓：300 V

什麼是乾式插拔與濕式插拔連接？
乾式插拔是指只能在空氣中插接與拆卸的連接方式。連接器必須完全插接，才能提供防水並確保針腳不暴露於水中。
例如，母插座必須連接公插頭或盲塞才能防水。同樣地，公插頭也必須連接母插座或盲塞，才能形成防水密封。

這些連接器與傳統橡膠密封連接器有何不同？
Deep-Sea 電纜連接器允許使用者自行組裝配線，概念類似防水航空插頭，但適用於深水環境。

組裝需要哪些工具與材料？
1. 相容電纜
2. 烙鐵
3. 剝線鉗
4. 異丙醇與無塵布
5. 環氧樹脂或其他密封黏著劑

這些連接器可以搭配深海屏蔽資料 & 電源電纜使用嗎？
可以。相容版本可搭配 深海屏蔽資料 & 電源電纜 ，用於混合電源與受保護資料連接。組裝前應確認連接器針數、導體分配及屏蔽層／排流線端接方式。目前的 3 針與 6 針連接器版本可能無法支援所有屏蔽電纜配置中的每一條導體，因此可能需要選擇部分導體或採用其他端接方式。

組裝過程中哪些因素會影響防水深度？
1. 使用的黏著劑類型
2. 使用的電纜材質
3. 準備過程的清潔品質

組裝完成後哪些因素會影響防水性能？
1. 密封環接觸區域的表面狀況（例如磨損或刮痕）
2. 密封環老化或損壞
3. 整體連接品質

為什麼連接器插接時非常緊澀且難以插入？
若 O 型環上沒有潤滑脂，建議塗抹 O 型環潤滑劑 - MOLYKOTE® 111 Compound 以降低摩擦並協助組裝。

3D 模型檢視器
