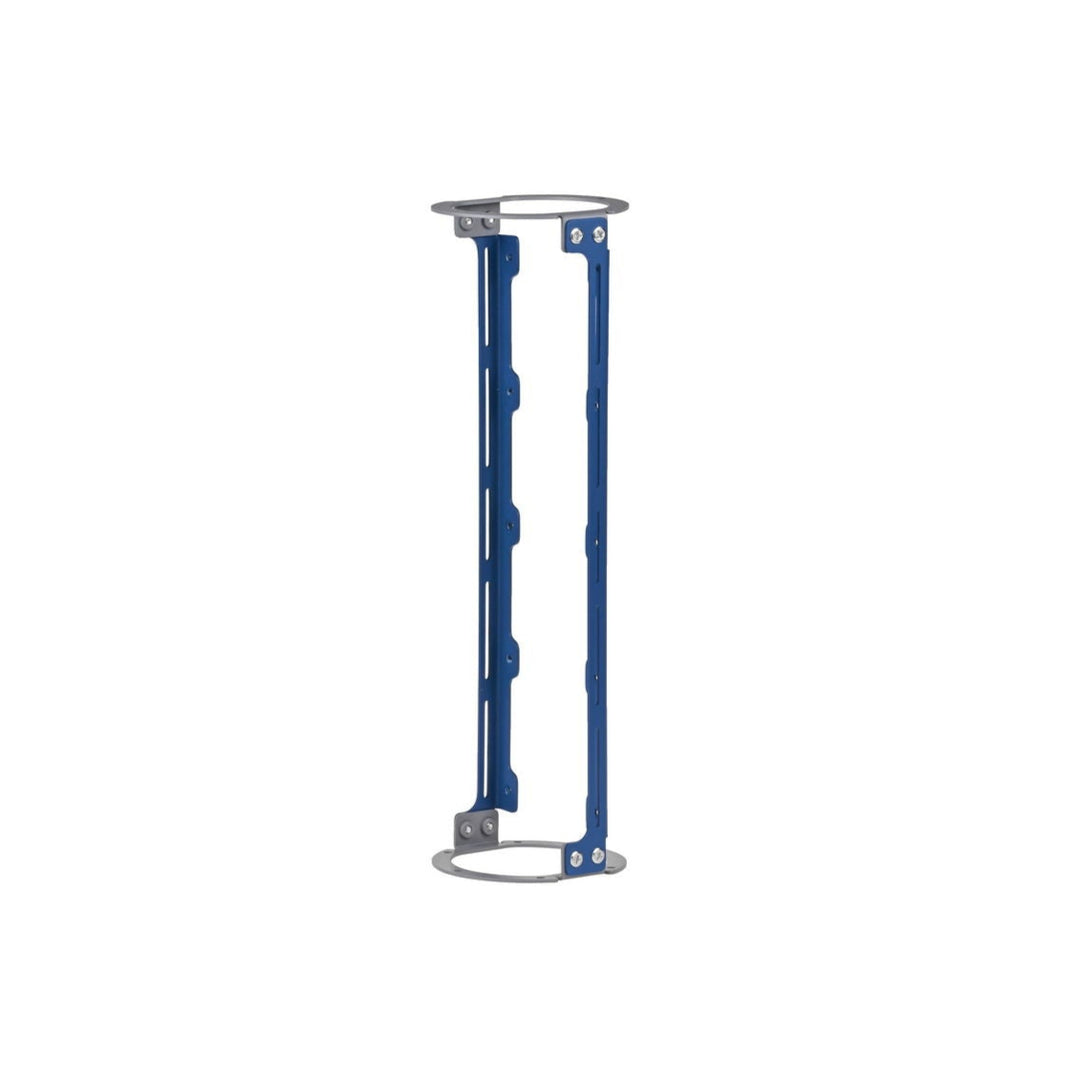

エンクロージャーチューブ用電子トレーセット

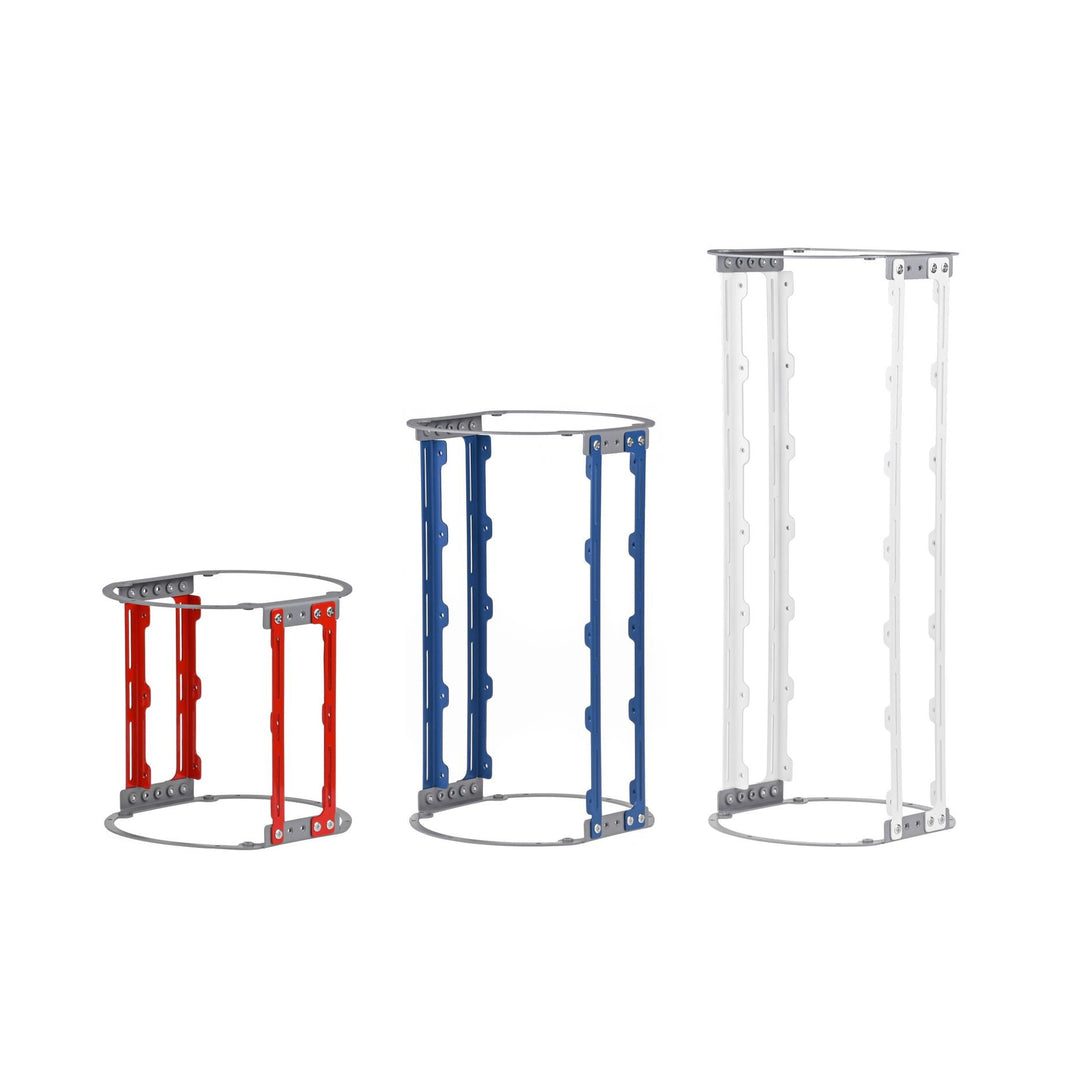

トレーアセンブリにはどのサイズがありますか？

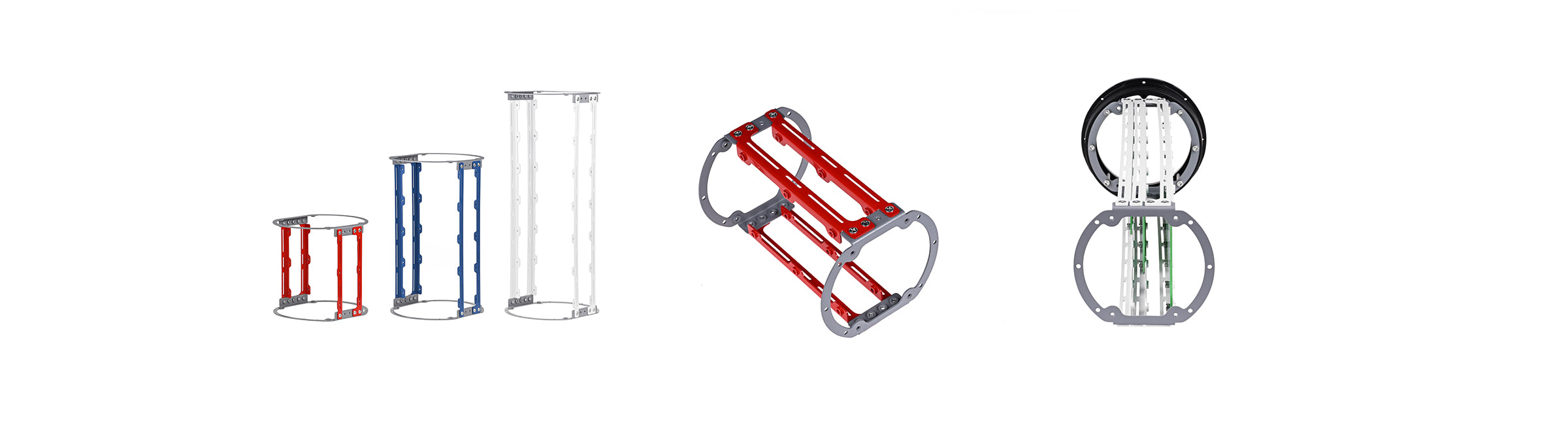

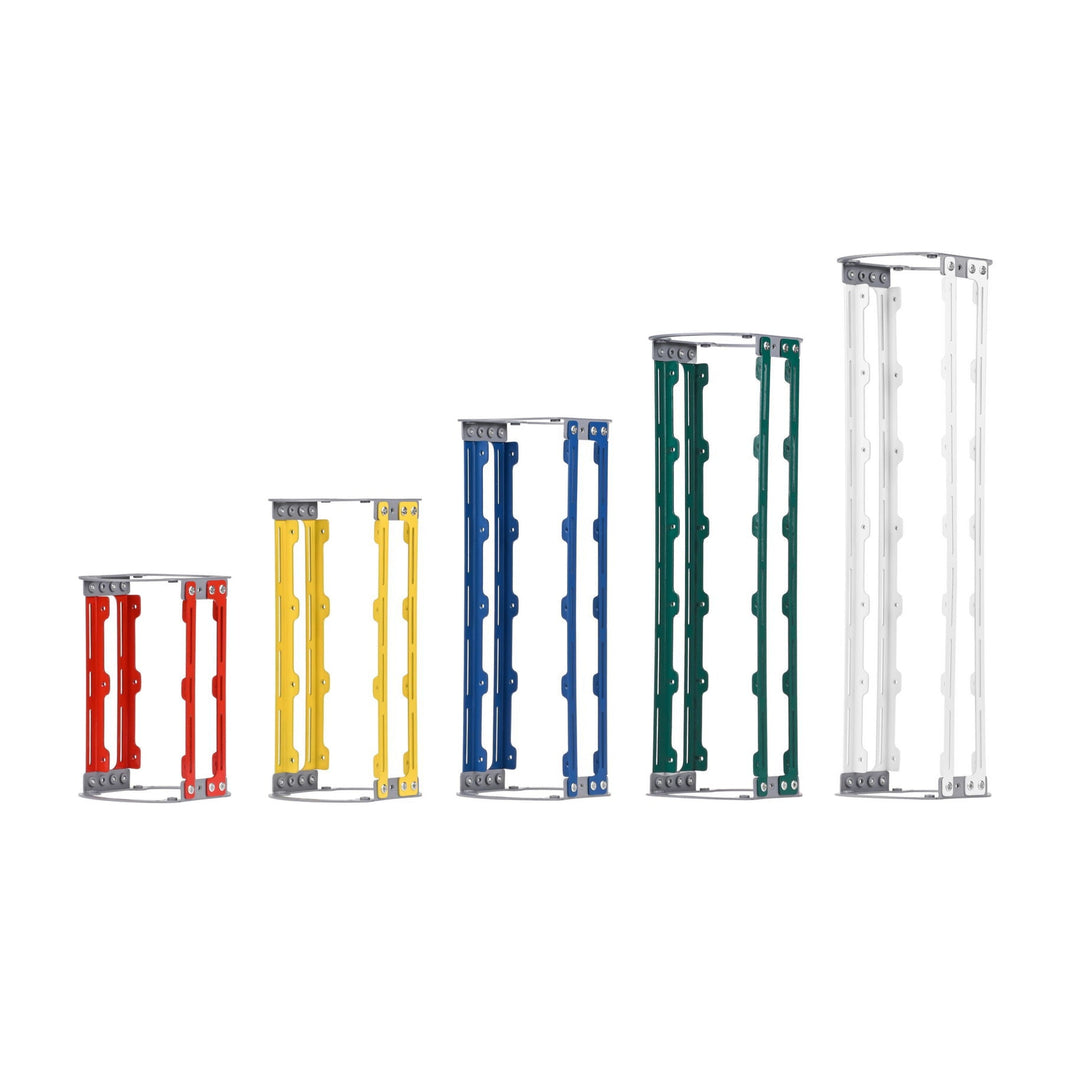

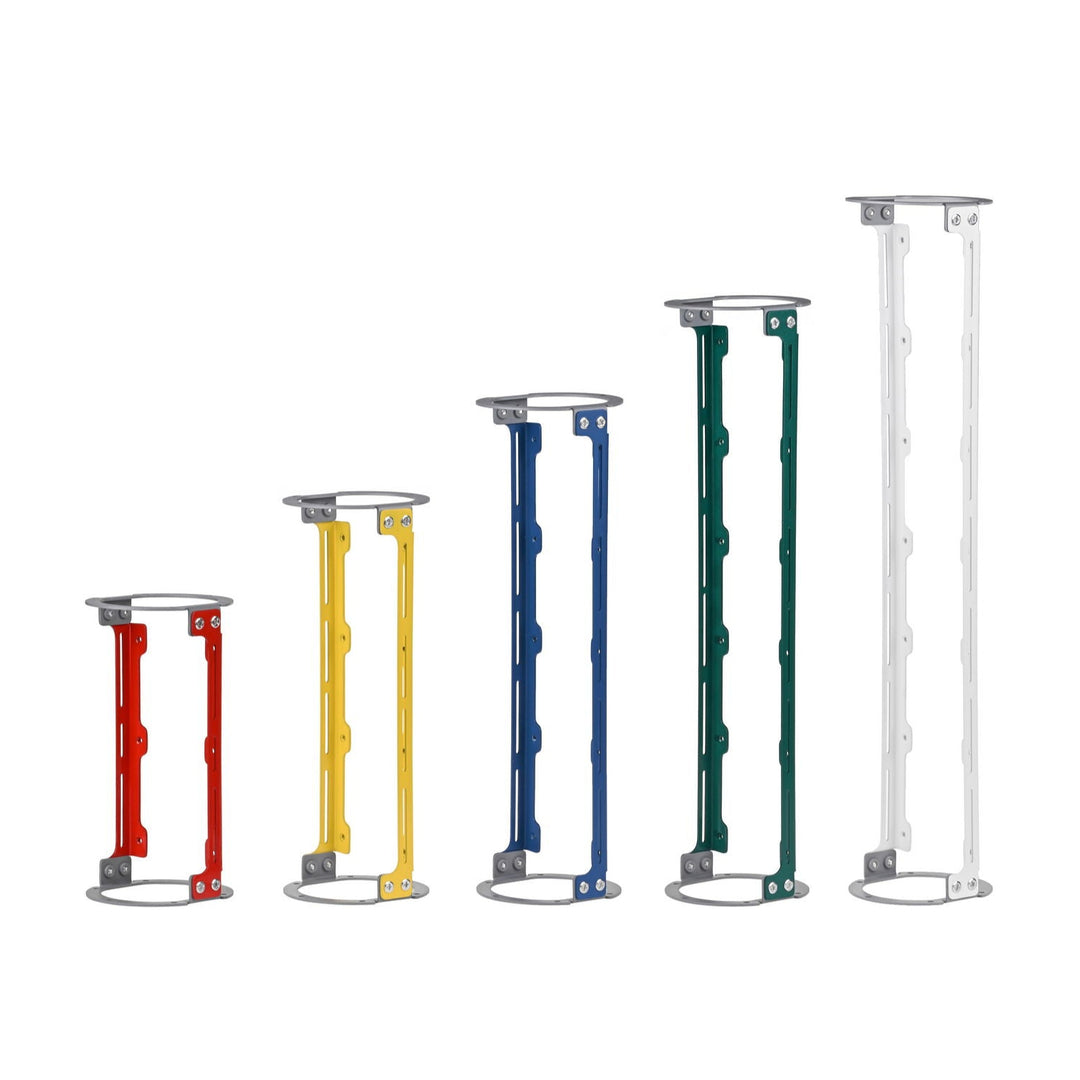

85 mm、115 mm、165 mmの3サイズを用意しています。各サイズは、対応するBlu-Sub製アルミニウムまたはアクリルチューブエンクロージャーに適合するよう設計されています。

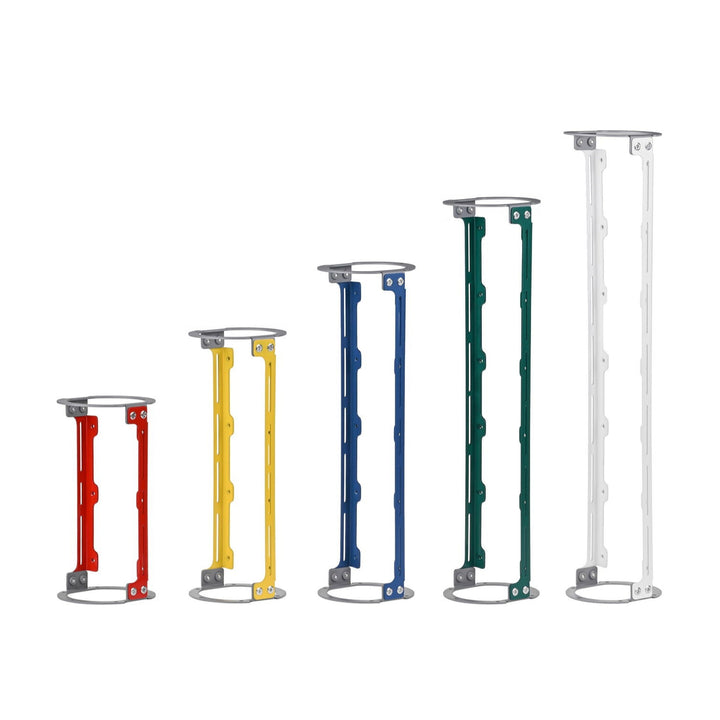

トレーアセンブリはエンクロージャーチューブの全長と一致させる必要がありますか？

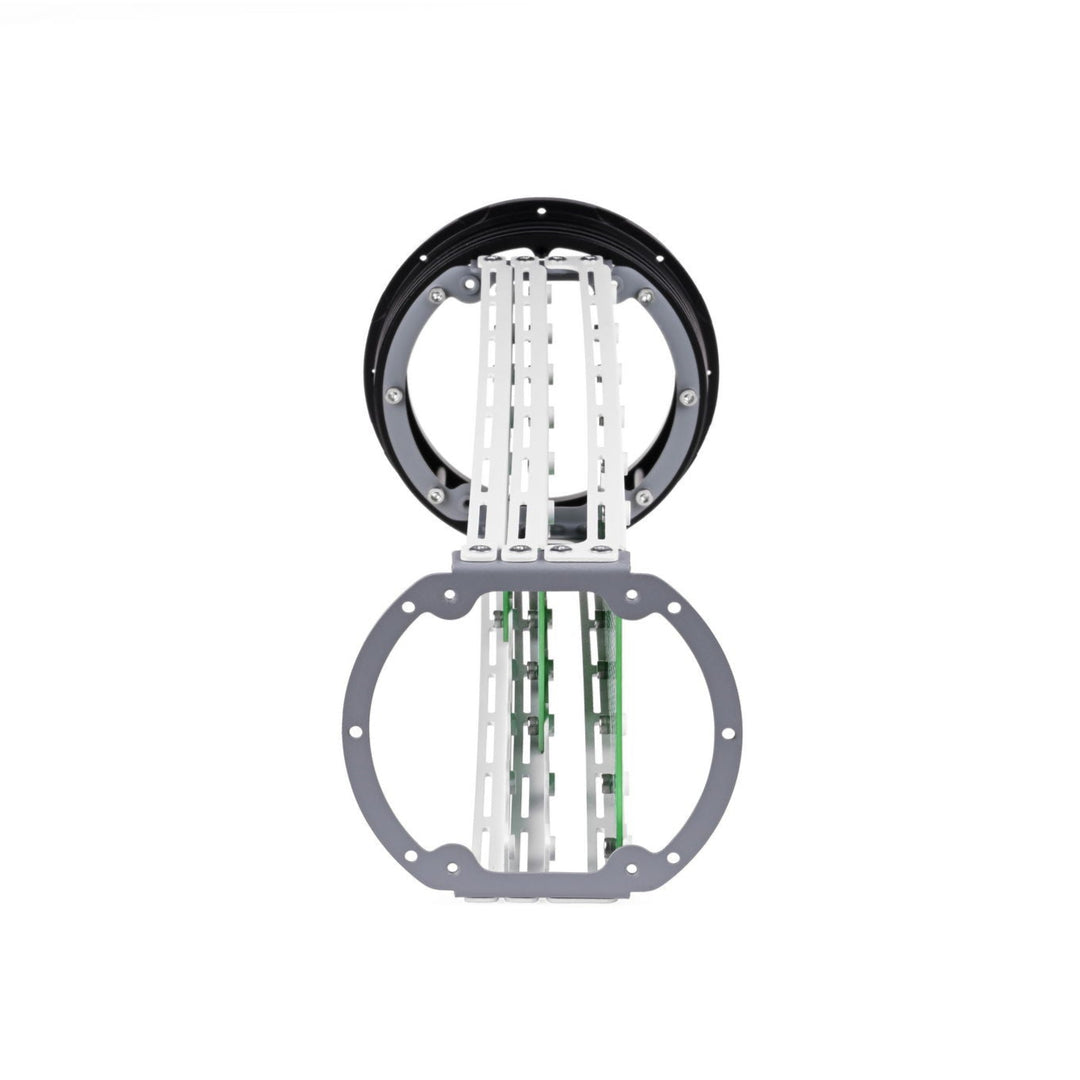

いいえ。トレーベースマウントは片側のフランジ端にのみ固定すればよいため、トレーがチューブ内部の全長にわたる必要はありません。トレー直径がチューブ直径と一致していれば、短いトレーも使用できます。たとえば85 mmトレーは85 mmチューブ専用で、115 mmまたは165 mmエンクロージャーには使用できません。直径は一致させる必要がありますが、長さはエンクロージャー内部長と同じか短くできます。ただし、チューブとフランジ支持システムの使用可能スペースを超えてはなりません。

ダブルポイント棚サポートとシングルポイント棚サポートの違いは何ですか？

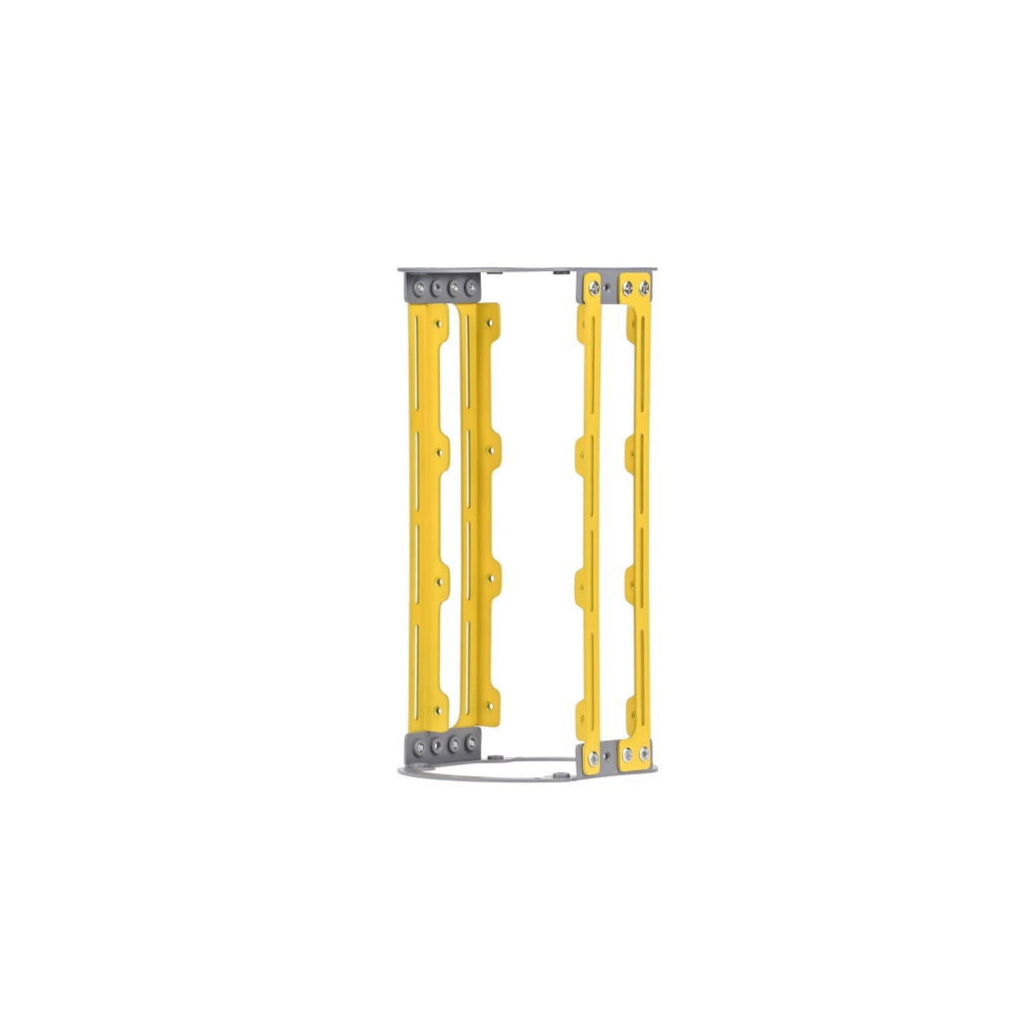

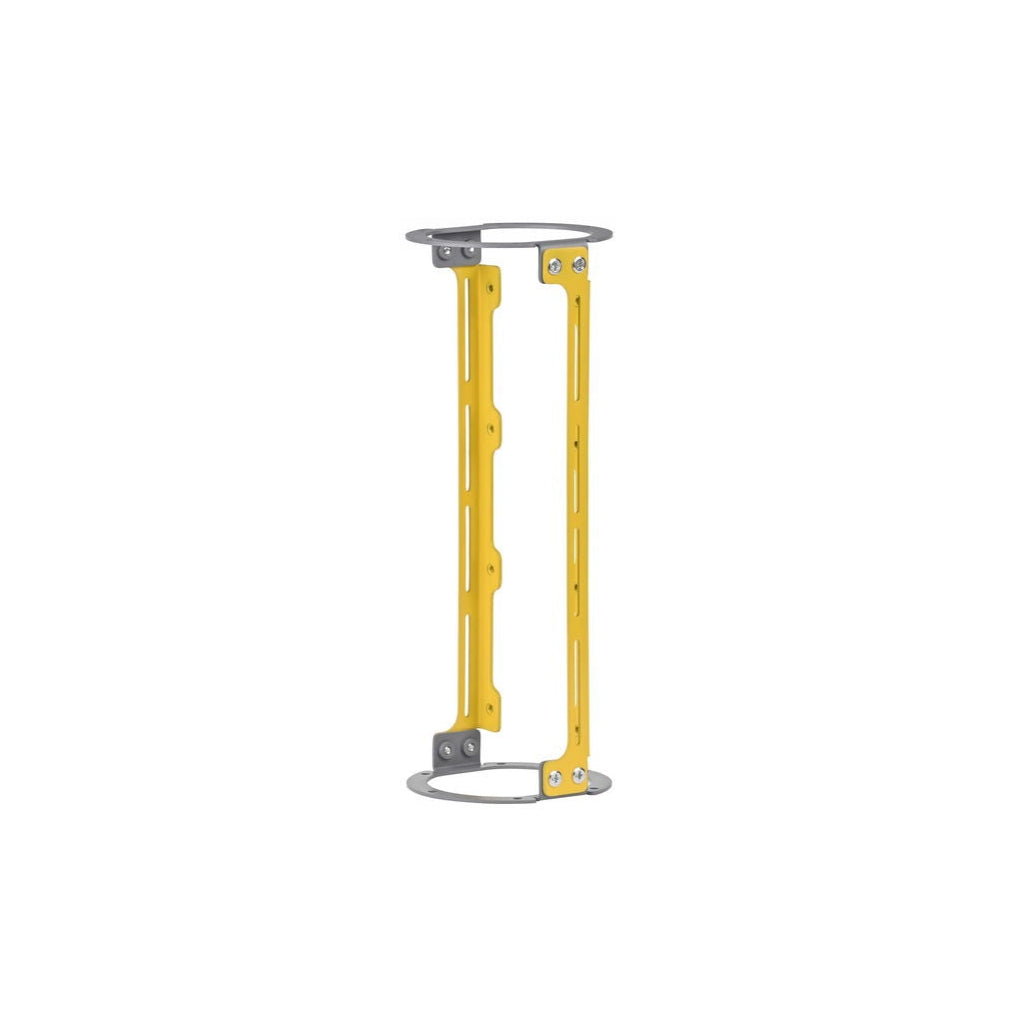

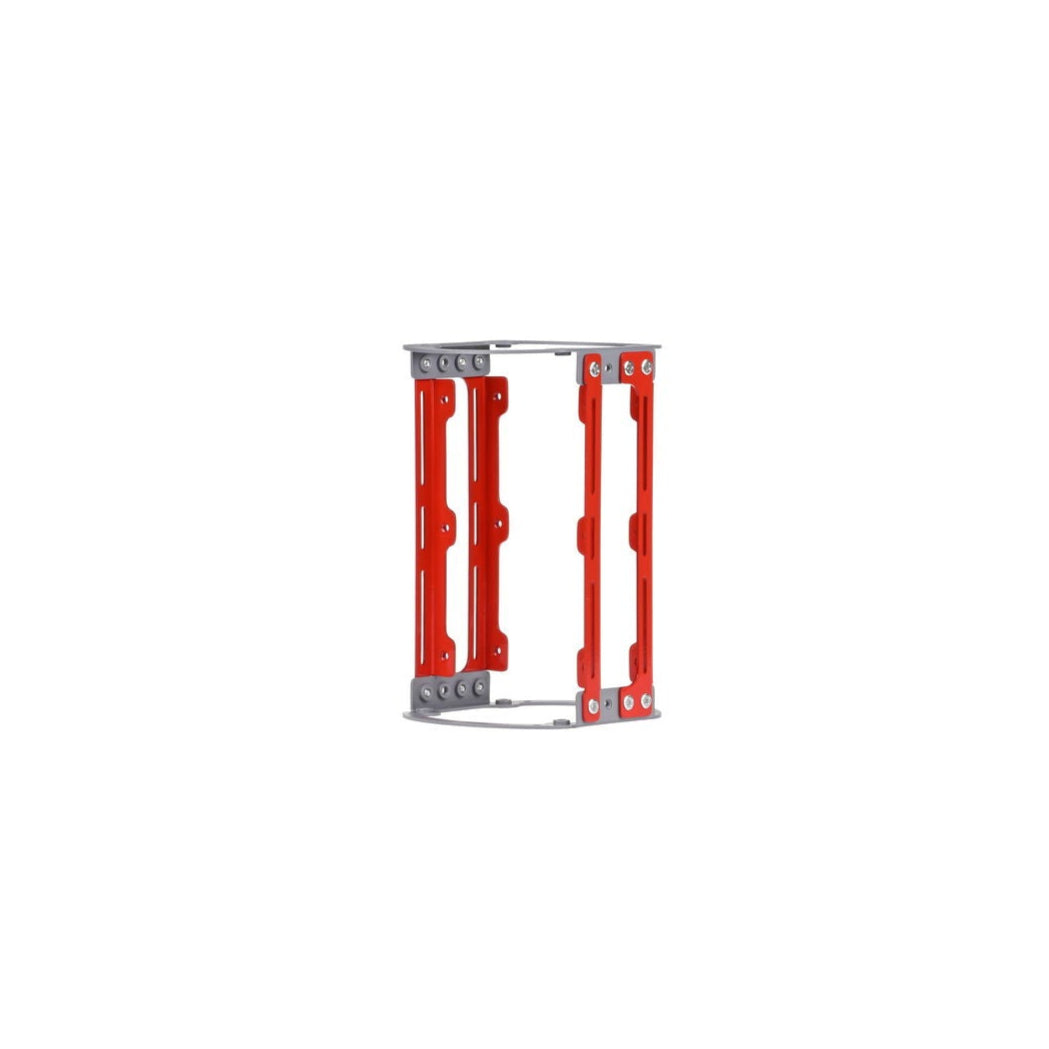

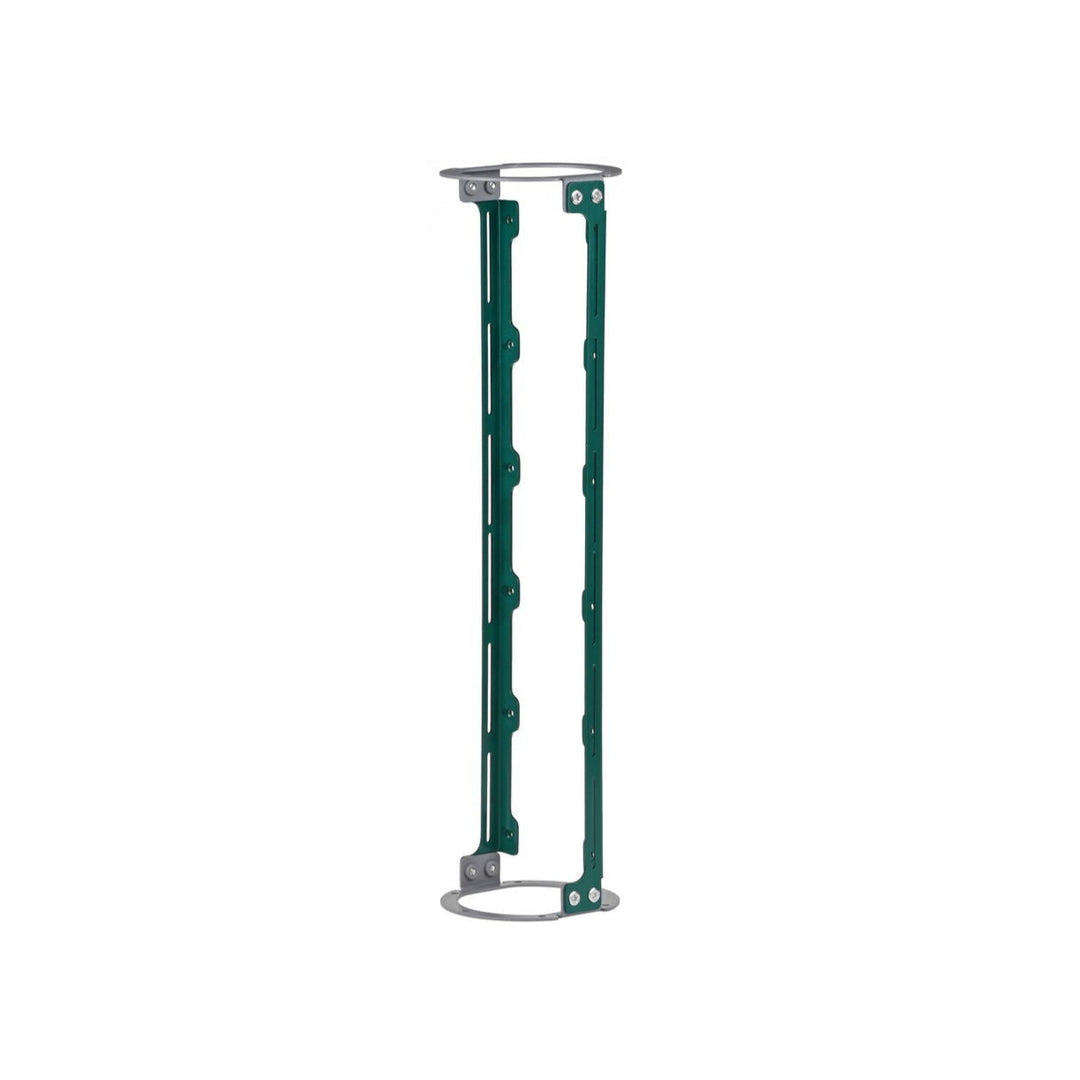

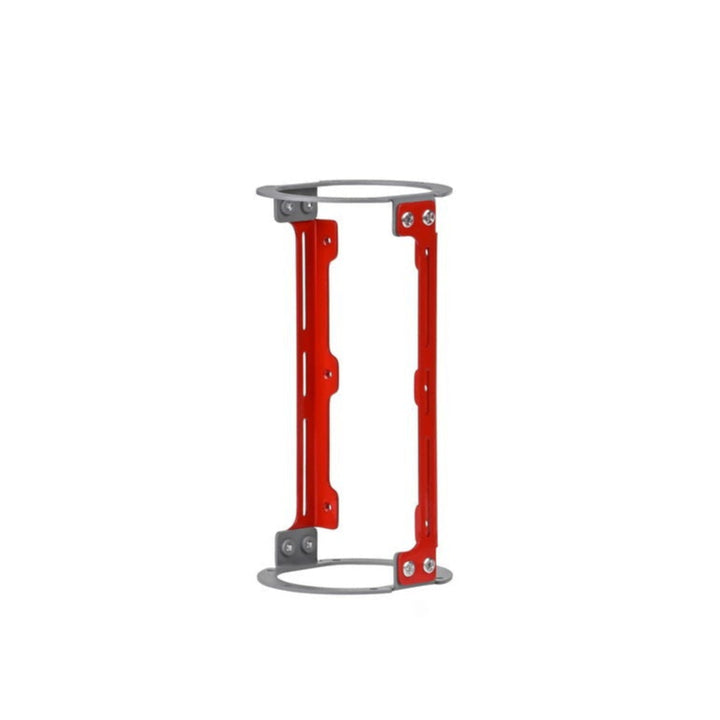

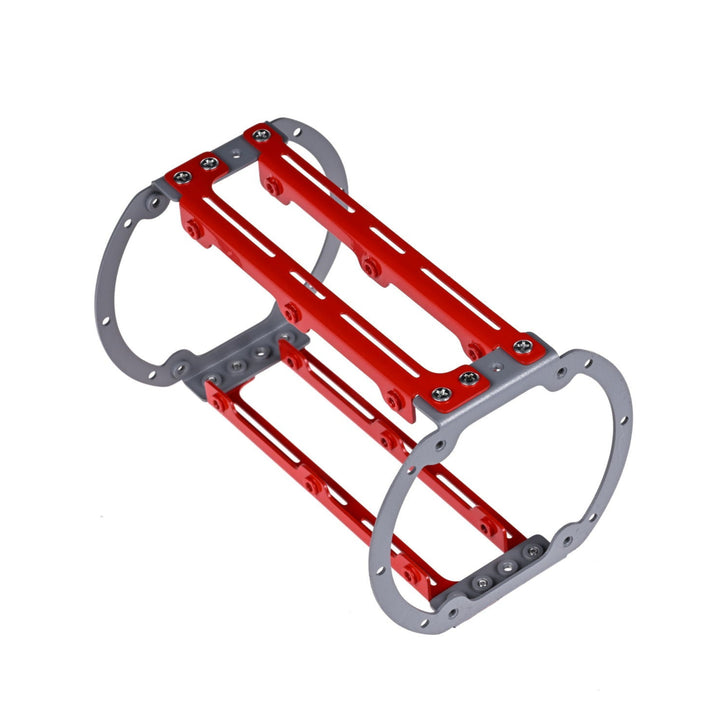

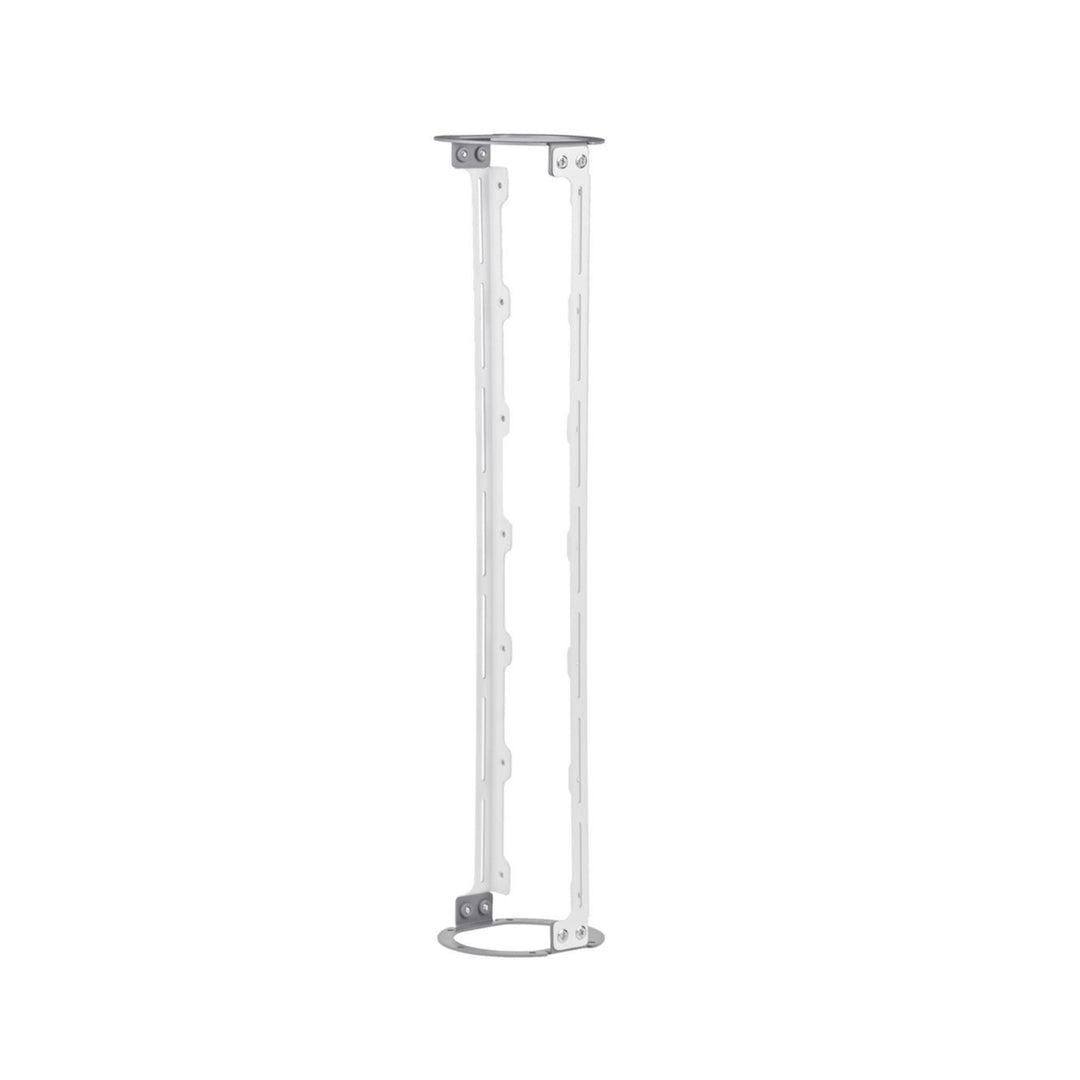

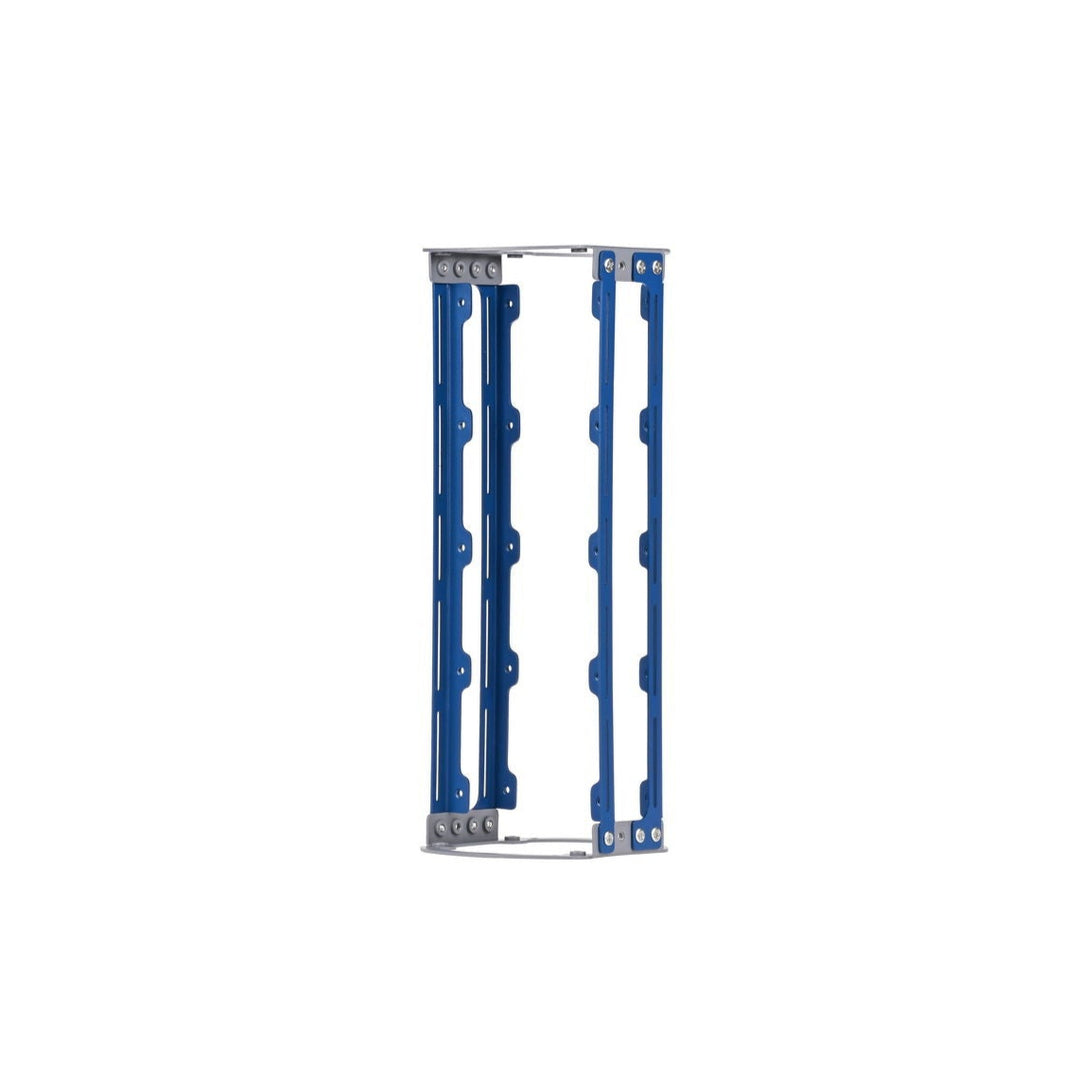

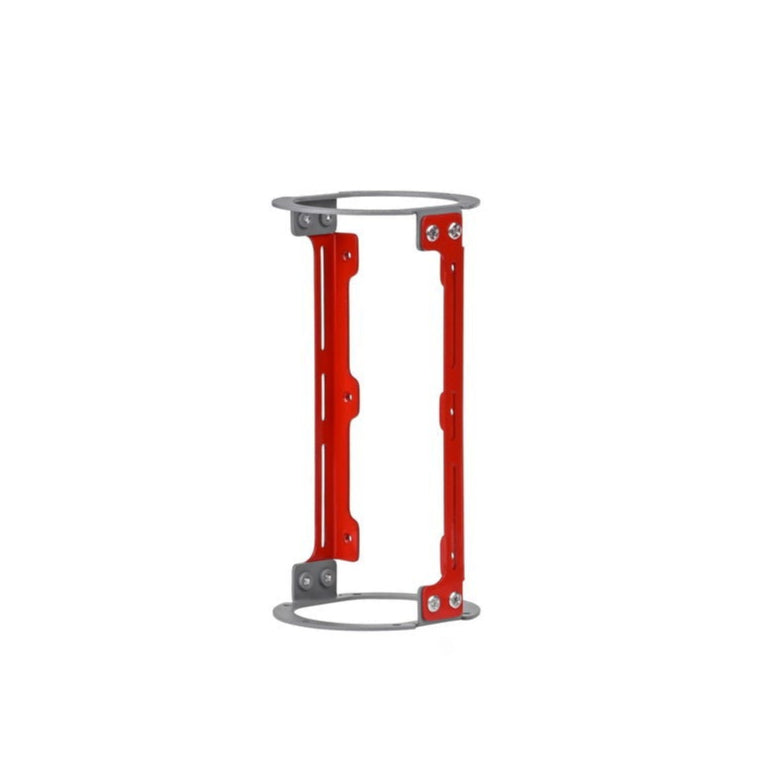

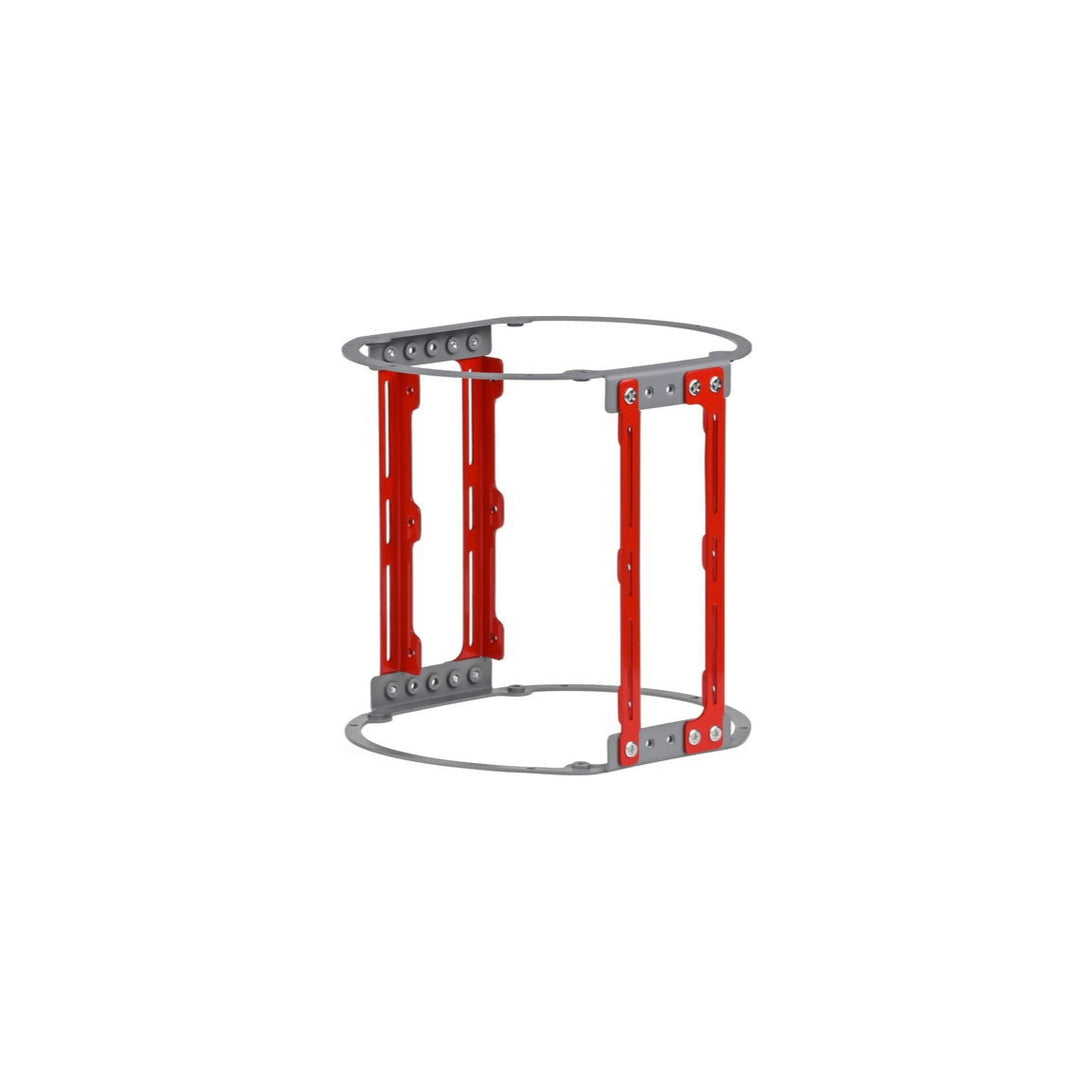

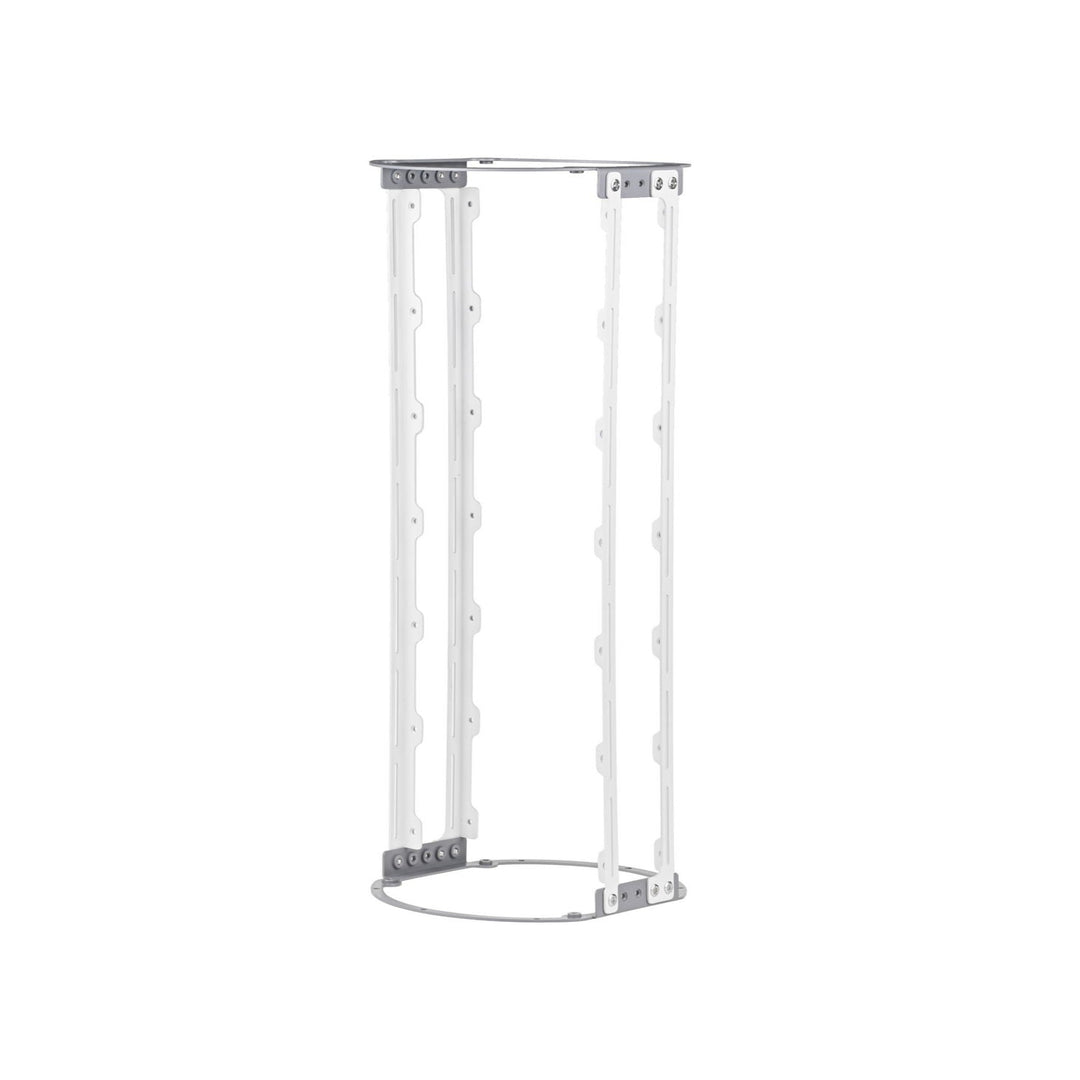

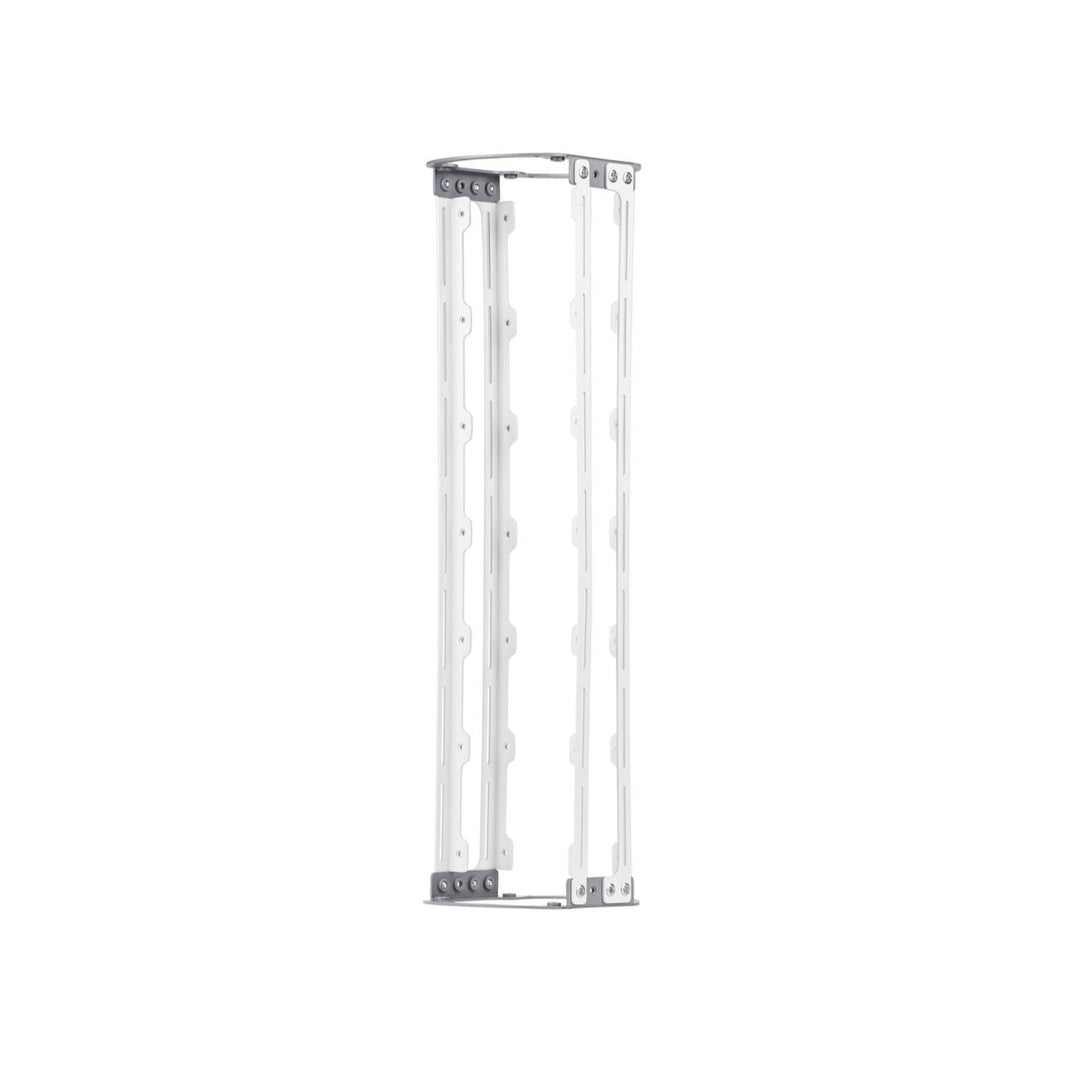

ダブルポイント棚サポートは各端を2本のねじで各ベースマウントへ固定し、より高い剛性と安定性を提供します。重量のある部品や中央配置の部品に適しています。シングルポイント棚サポートは各端を1本のねじで固定するため、よりコンパクトで、軽量部品や狭いエンクロージャーに適しています。

シングルポイントとダブルポイントは何を意味しますか？
各棚サポートの端部をベースマウントへ固定するねじ本数を示します。シングルポイントは各ベースマウントに1本、ダブルポイントは2本のねじを使用し、ダブルポイントの方が剛性を高められます。

ダブルポイント棚サポートを使用する必要がありますか？
多くの場合、剛性を高め、トレーフレームのねじれや位置ずれを抑えるため、ダブルポイント棚サポートを推奨します。シングルポイント棚サポートのみを使用する場合は、フレーム剛性を維持するため適切な補強材またはブラケットを追加してください。

トレーアセンブリはアクリルチューブとアルミニウムチューブの両方に対応していますか？
はい。Blu-Sub製アルミニウムおよびアクリルエンクロージャーの両方に完全対応し、どちらにも確実に収まるよう設計されています。

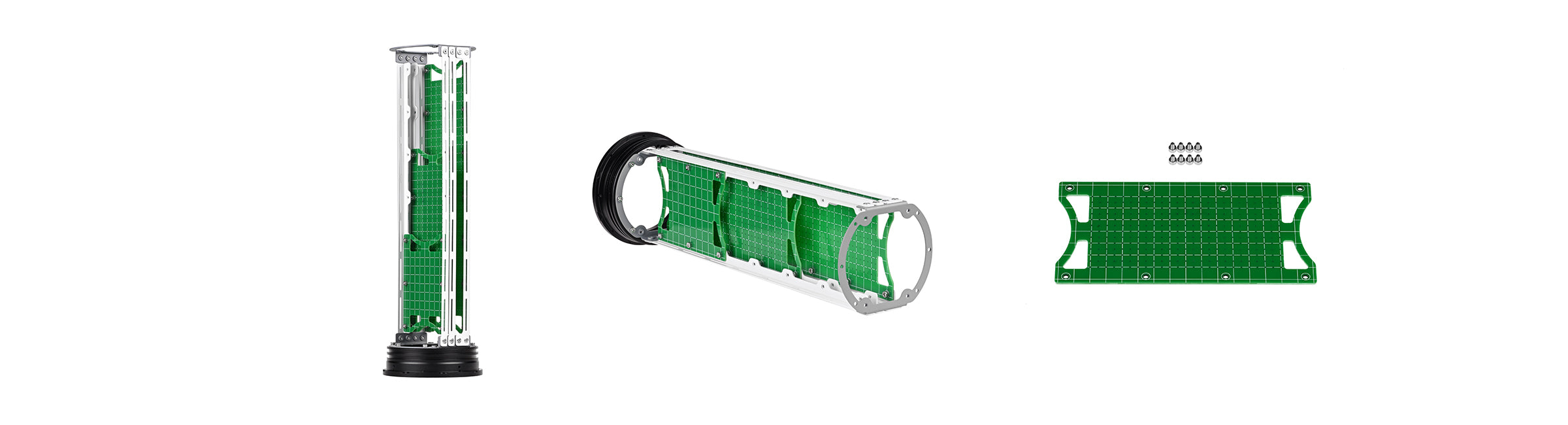

PCBを棚サポートへ直接取り付けられますか？
はい。あらかじめマーキングされた穴を使用するか、必要に応じて取付穴を追加加工することで、PCBをダブルポイントまたはシングルポイント棚サポートへ直接取り付けられます。

冷間圧延鋼製のトレー部品は磁石の影響を受けますか？
はい。冷間圧延鋼は磁性体のため、磁石に引き寄せられる場合があります。

ベースマウントの4つのねじ穴は何に使用しますか？
これらのねじ穴は、カメラや回路基板などのアクセサリー取付に使用できます。85 mmエンクロージャーでは内部スペースが限られますが、これらのねじ穴により取付の自由度を確保できます。115 mmおよび165 mmモデルでは、配線や機器設置に使用できる上部スペースがより広くなります。

振動によりトレーアセンブリが時間とともに緩むことはありますか？
長期的な振動による緩みを防ぐため、取付時にすべてのねじへねじ固定用接着剤を塗布することを推奨します。
