説明

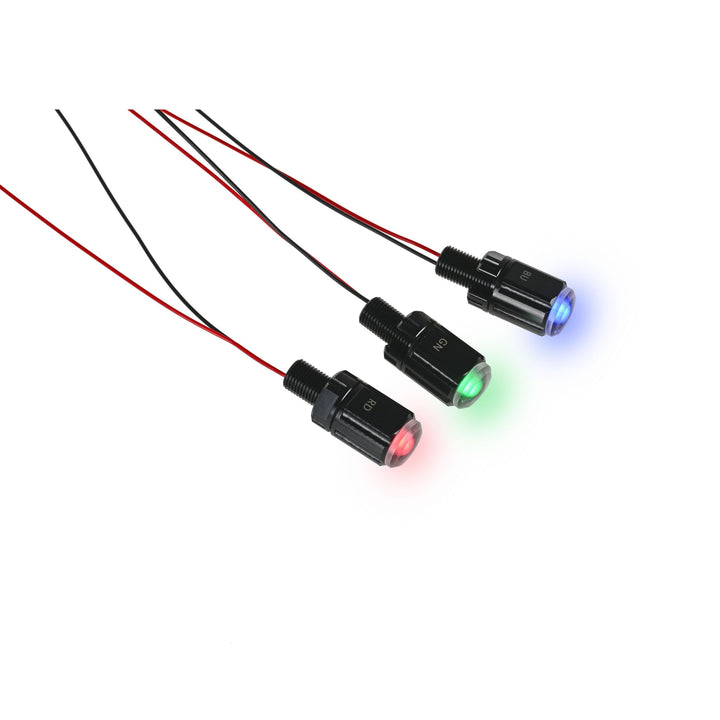

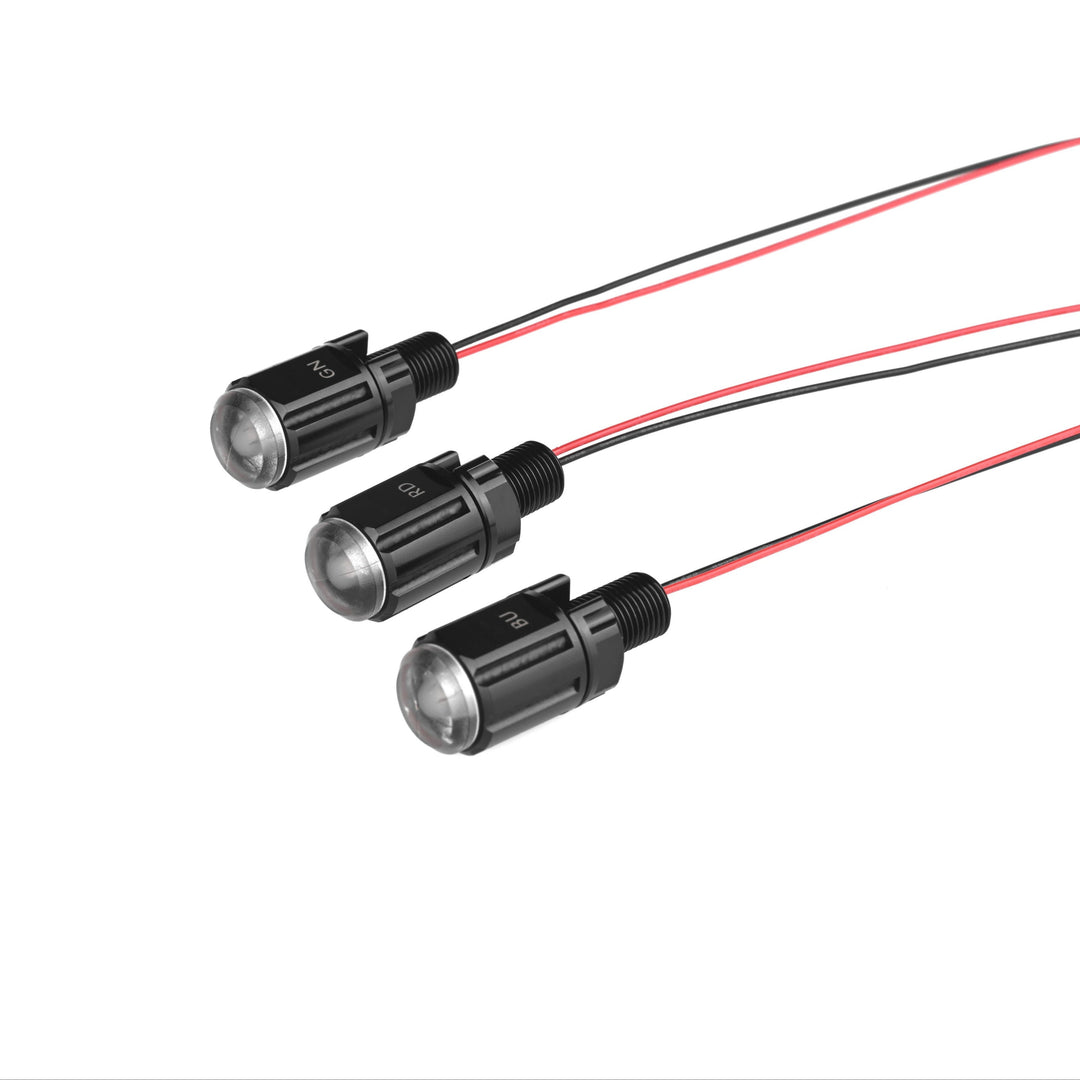

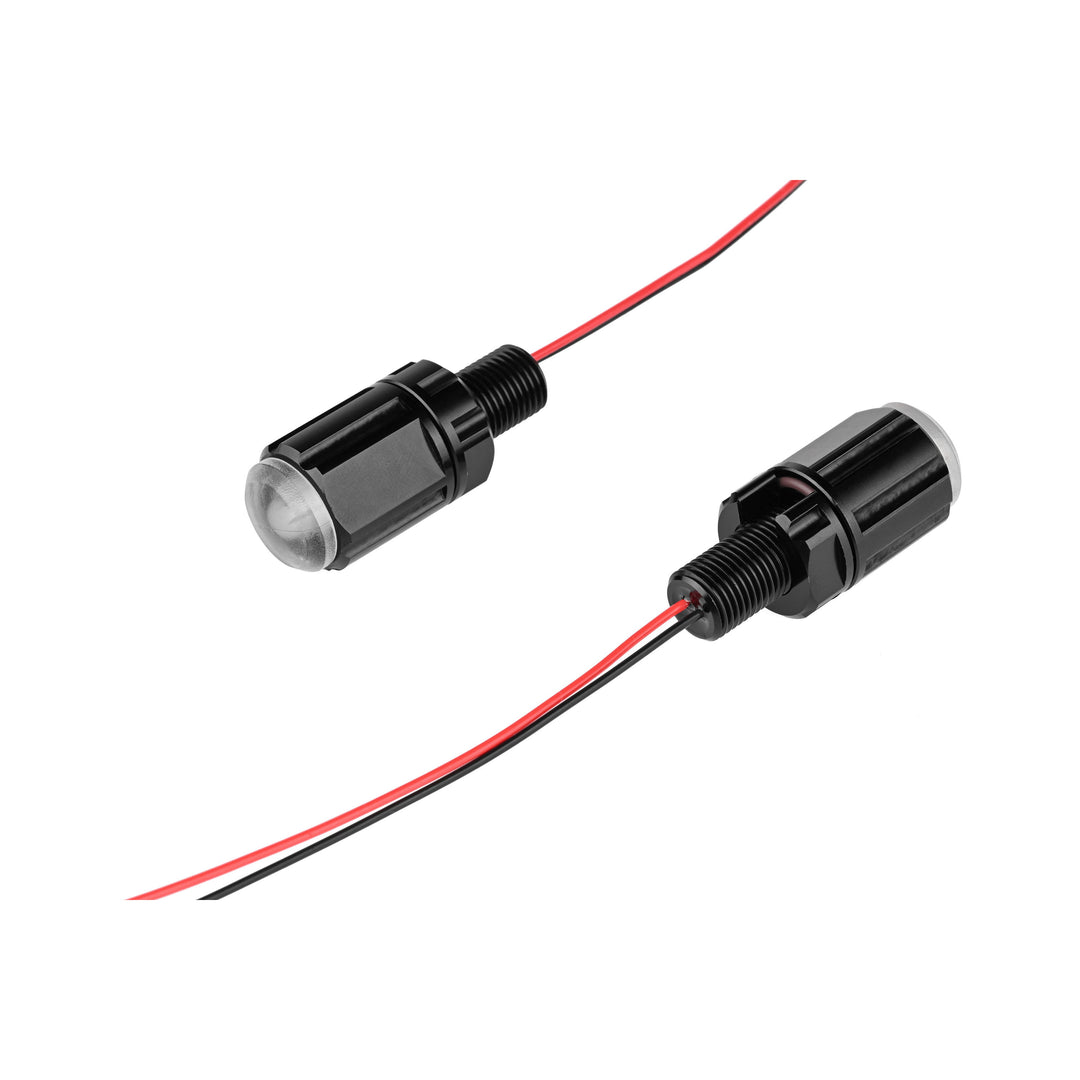

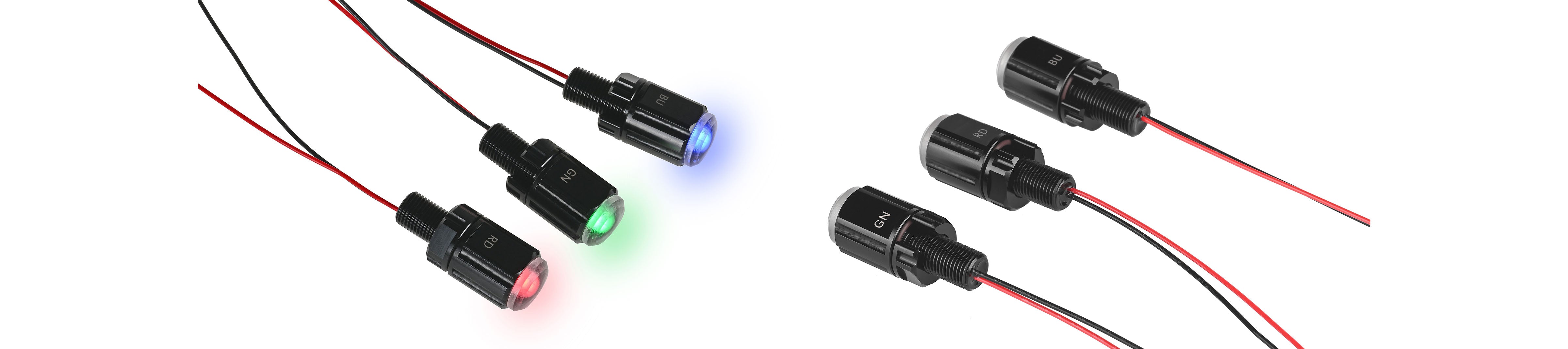

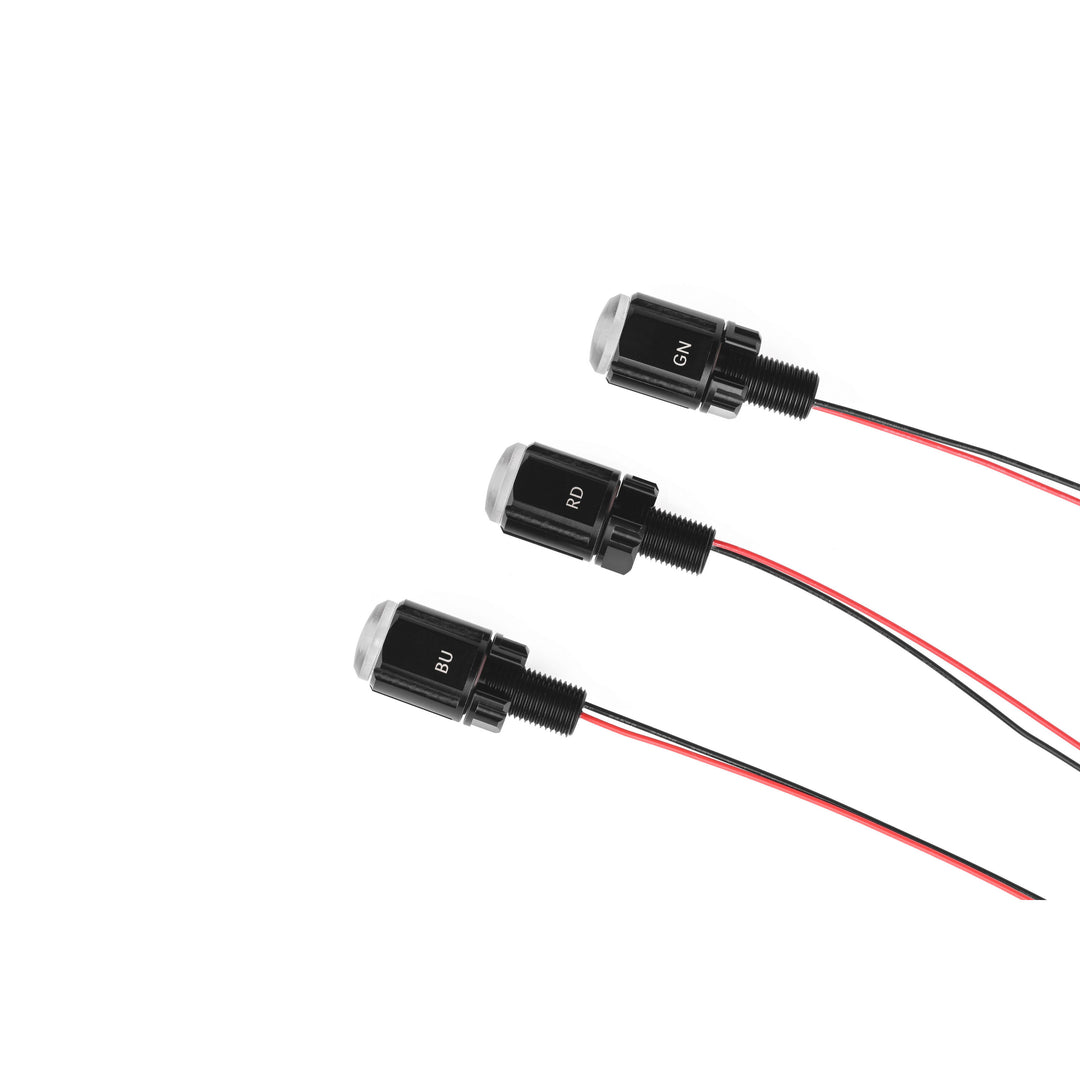

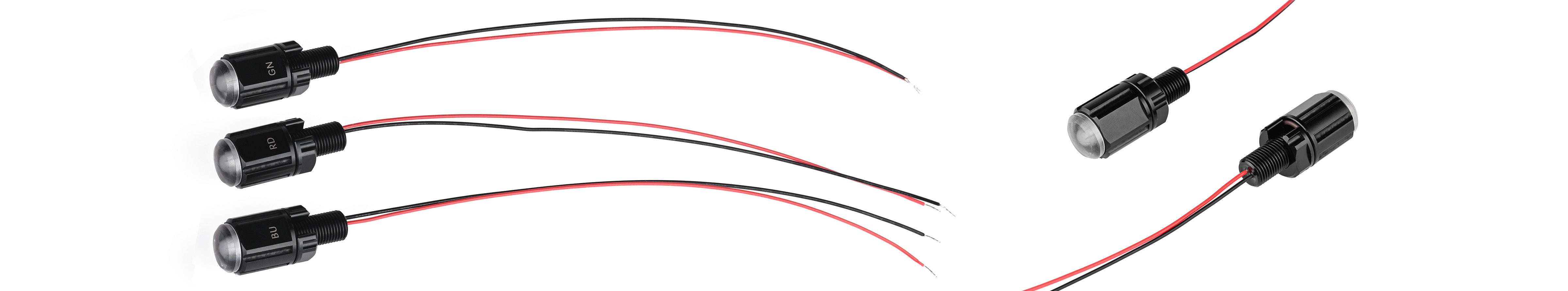

水中用 M10 信号インジケーターは、最大1,000 mの深度での水中状態表示に適した高視認性の堅牢な LED インジケーターです。耐久性の高い PC およびアルマイト処理アルミニウム製シェルに収められ、このコンパクトなユニットは標準のM10×1 バルクヘッドねじで取り付けられ、Ø10.1 mm のパネル穴に適合し、さまざまな水中エンクロージャーや制御パネルとの互換性があります。

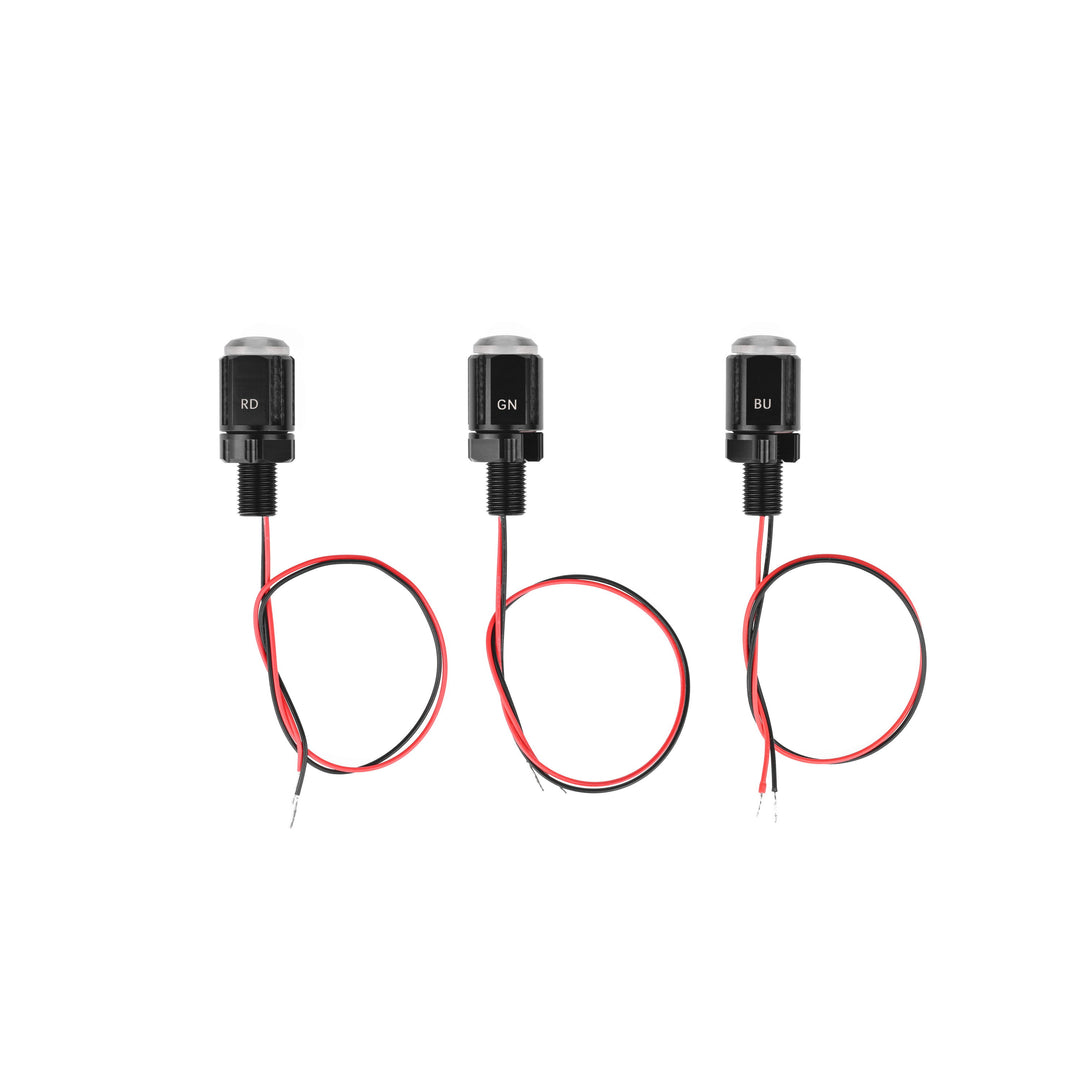

このインジケーターは、ヘッド部に5 mm の丸型拡散 LEDを内蔵しており、視界の悪い海中環境でも広い視野角を提供します。LED の色は赤、緑、または青の 3 種類から選択でき、それぞれの平均光度は 400 mcd、1,500 mcd、300 mcd です。デバイスには内蔵ドライバー回路が搭載されており、外部電子回路を必要とせず4〜28 VDC で直接動作します。200 mm のプリワイヤードリード線を使用して簡単に接続でき、赤がプラス電源、黒がマイナス電源です。
このインジケーターは、システム状態の監視、電源オン通知、水中機器や車両の動作確認などの用途で広く使用されています。消費電流は最小限（最大 0.02 A）で、サポートされる電圧範囲内で輝度は安定しています。
注： 発光面から小さな内部気泡が見える場合があります。これは成形工程上の通常の現象であり、防水性能や機能には影響しません。透明レンズカバーが衝撃などで亀裂または破損した場合は、密閉性と性能が損なわれるため使用を中止してください。
対応取付工具
別売り
本製品は、ユニバーサル M8/M10 取付用レンチを使用して取り付けることができます。この専用工具は、貫通部品、スイッチ、センサー、コネクタ類など、Blu-Sub の M8 および M10 バルクヘッドタイプ部品向けに設計されています。
コンパクトな両端設計により、狭いスペースや密集したレイアウトでも取り付けが可能です。また、ケーブル通し用スロットにより、既に接続されたケーブルの上からレンチをスライドさせることができ、配線を取り外すことなく設置やメンテナンスが行えます。
対応する水中エンクロージャーオプション
別売
Subsea M10シグナルインジケーターは、標準M10取付ポートを使用して、さまざまなBlu-Sub海中エンクロージャに簡単に取り付けられます。各エンクロージャは、深度下での信頼性の高い動作に必要な適切なシール性と機械的安定性を提供します。インジケーター本体と配線のために、十分な内部クリアランスとパネル厚が確保されていることを確認してください。
Subsea水密エンクロージャボックス
300 mの深度に対応したコンパクトなアルミニウム製エンクロージャで、20個のM10ポートがあらかじめ加工されています。シグナルインジケーター、ロータリースイッチ、センサーの取り付けに最適です。追加加工は不要です。
Subseaエンクロージャアクリルチューブ
250 mの深度に対応した透明キャストアクリル製ボディで、Blu-Subのアルミニウム製またはアクリル製エンドキャップと互換性があります。シグナルインジケーターをシームレスに組み込むには、M10取付ポート付きのエンドキャップを選択してください。
Subseaエンクロージャアルミニウムチューブ
1,000 mの深度に対応した堅牢なアルミニウム製チューブエンクロージャです。高圧環境でシグナルインジケーターを取り付けるには、M10取付ポート付きの対応するアルミニウム製またはアクリル製エンドキャップと組み合わせて使用してください。

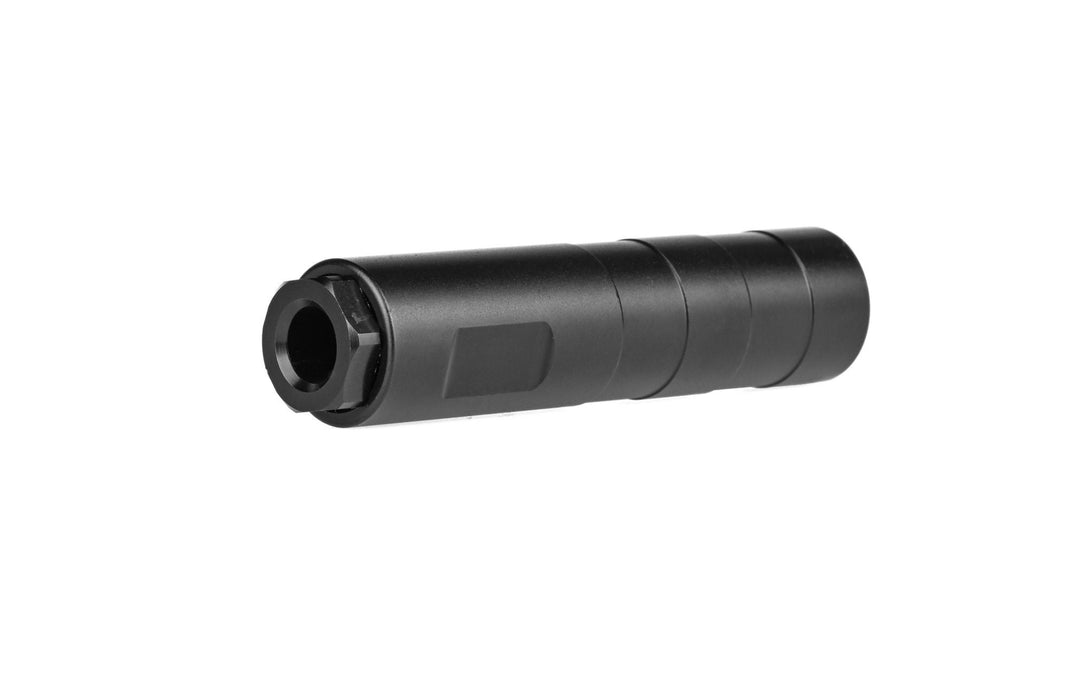

対応製品：水中用 M10 カップリングチューブ
別売
水中用 M10 カップリングチューブは、エンクロージャーに直接取り付けできない場合に、信号インジケーターを外部に取り付けるためのソリューションを提供します。内部には配線スペースがあり、エポキシで封止することで防水性と引張緩和を確保できます。外部に状態表示が必要なモジュラー型 ROV または AUV システムに最適です。

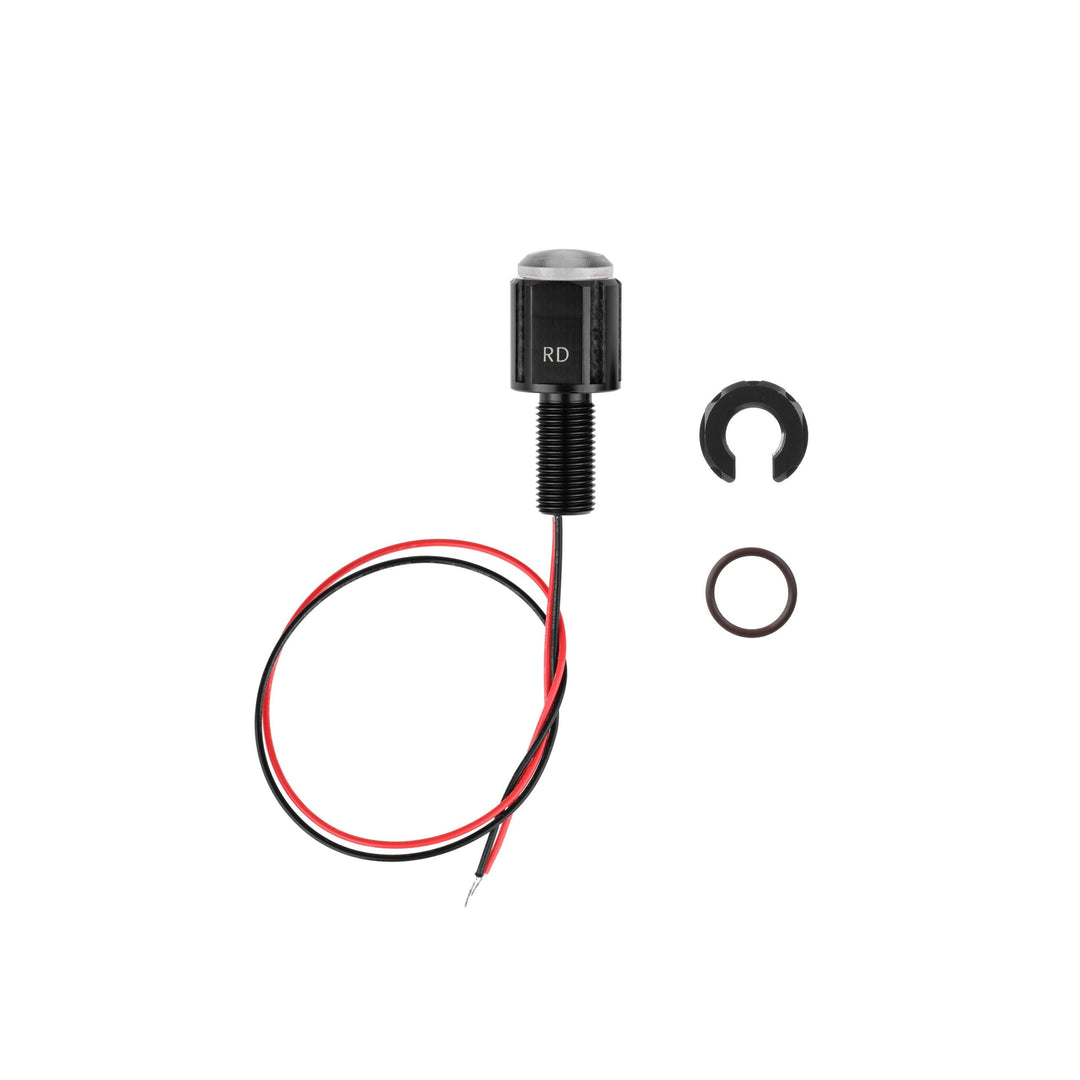

配送リスト

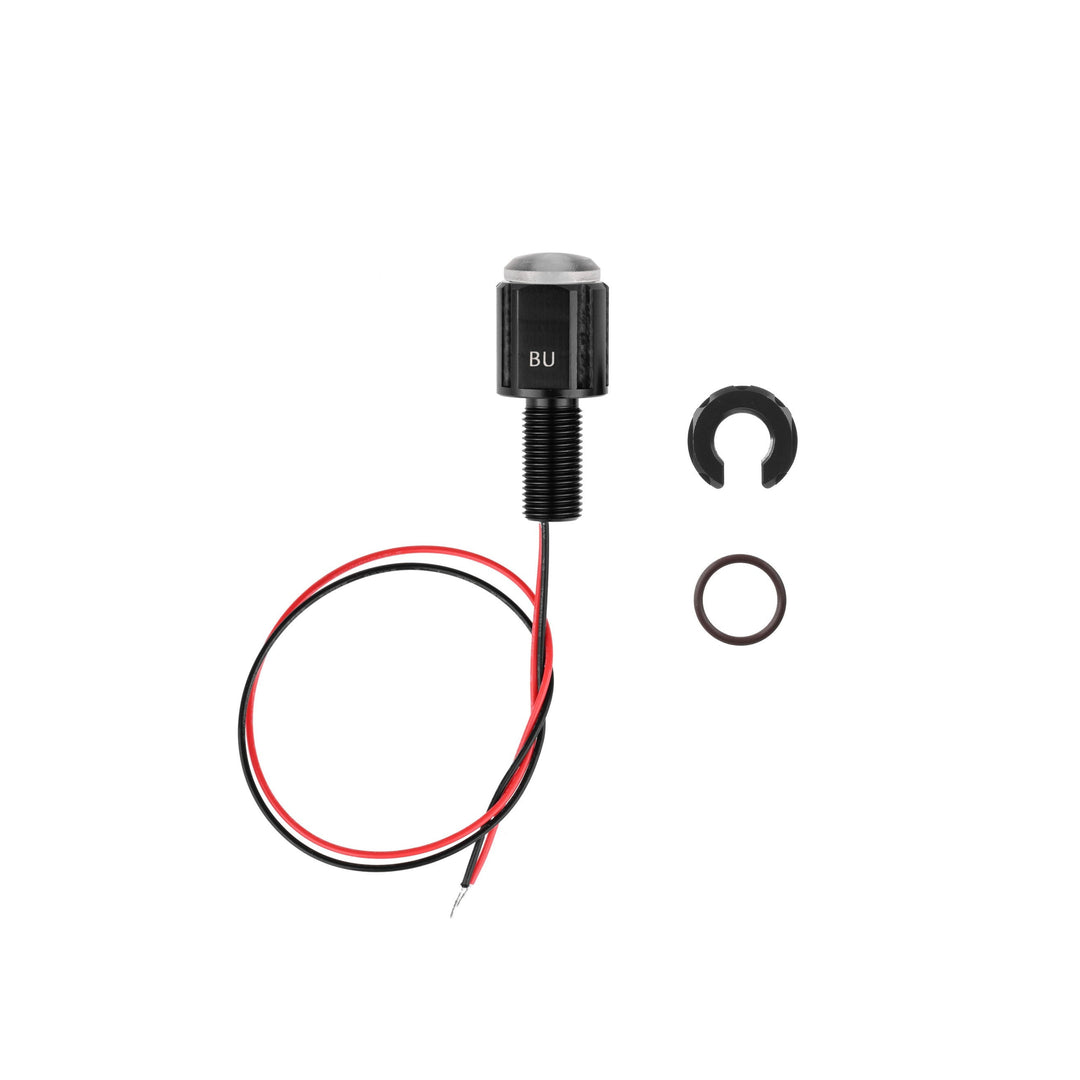

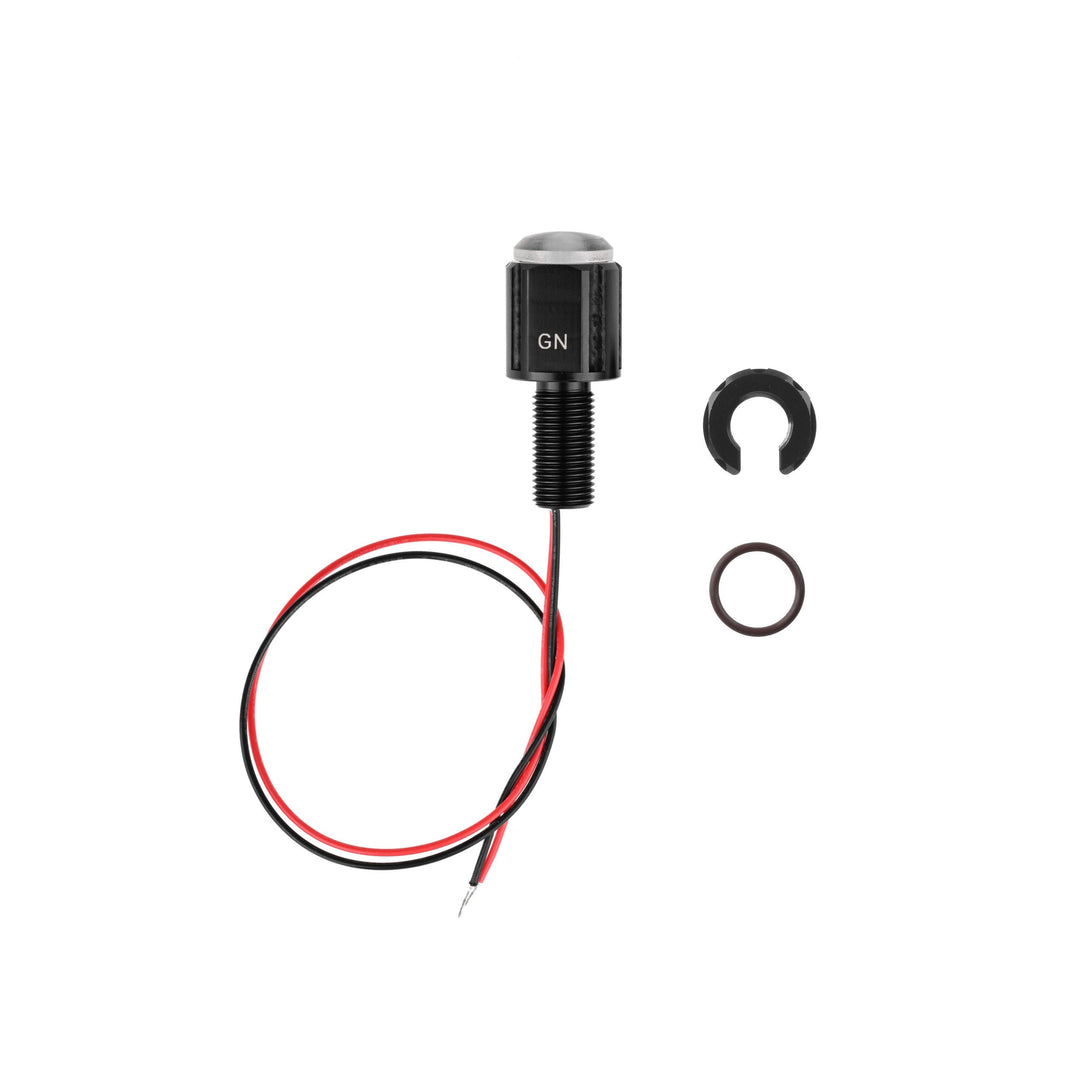

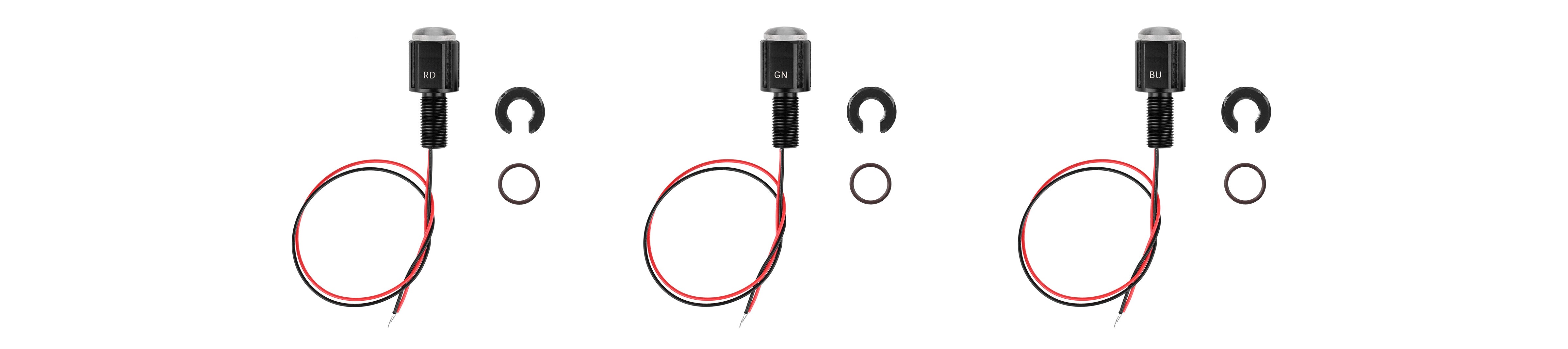

1 × 信号インジケーター 1 × Oリング 1 × ナット
技術仕様
| 項目 | 赤色信号インジケーター |
| 材質 | PC + アルミニウム |
| 発光色 | 赤、緑、青 |
| 重量 | 16.5 g |
| ねじサイズ | M10×1 |
| 電圧範囲 | 4〜28 VDC |
| 配線定義 | 赤：電源 + 黒：電源 – |
| リード線長 | 200 mm |
| 出力（電力） | 0.5 W（最大） |
| 電流 | 0.02 A（最大） |
| 耐圧深度 | 1,000 m / 3,280 ft |
| 平均光度 |
赤：400 mcd 緑：1,500 mcd 青：300 mcd |

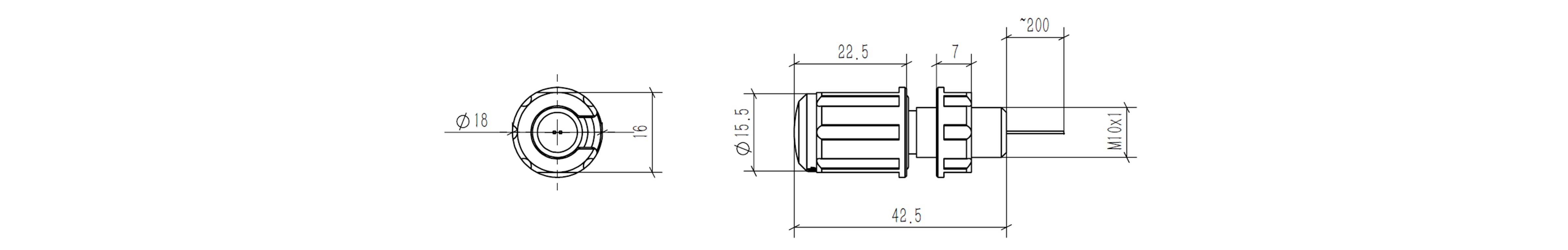

取付穴寸法
| 推奨サイズ | 信号インジケーター |
|---|---|
| 推奨バルクヘッド貫通穴サイズ（A） | Ø10.1 ± 0.1 |
| ハッチカバー厚さ（B） | 13 mm |
| 表面範囲（C） | 20 mm |
内部ドライバーは搭載されていますか？また、正極と負極に直接接続すると点灯しますか？
内部ドライバーが内蔵されており、正極と負極に接続すると点灯します。
電圧範囲内で明るさは一定ですか？
電圧範囲内で明るさは一定です。
定格電圧を超えたり下回った場合はどうなりますか？
定格電圧を超えるとインジケーターが損傷します。電圧が低すぎる場合は明るさが低下します。
ヘッドの透明カバーが衝撃でひび割れた場合、そのまま使用できますか？
いいえ、直ちに使用を中止してください。水漏れや損傷の原因になります。
電源インジケーターとして使用できますか？電源表示を接続するにはどうすればよいですか？
電源表示には信号制御が必要で、電力レベルを直接表示することはできませんが、電源オン状態を示すように切り替えることは可能です。
3Dモデルビューア
注： 上記の3Dモデルは参考用のみです。製品には含まれていない部品、アクセサリー、または異なるサイズが表示されている場合があります。簡略化のため、複数のバリエーションがある場合は通常、代表的な単一サイズのみが表示されています。同梱内容およびサイズごとの違いの詳細については、製品の配送ガイドをご参照ください。
