説明
水中用 M10 回転式ウェーブバンドスイッチは、水中システムにおける多チャンネル回路制御に適した耐久性と柔軟性を備えたソリューションです。密閉型エンクロージャーへの取り付けを想定して設計されており、ハウジングを開けることなく 3 ～ 8 の選択位置を切り替えることができます。明確な機械的フィードバックとクリック感により、各位置を確実に確認でき、ラッチ機構付きの回転設計により、双方向へ 360° の連続回転が可能で、モードや信号のシームレスな選択を実現します。

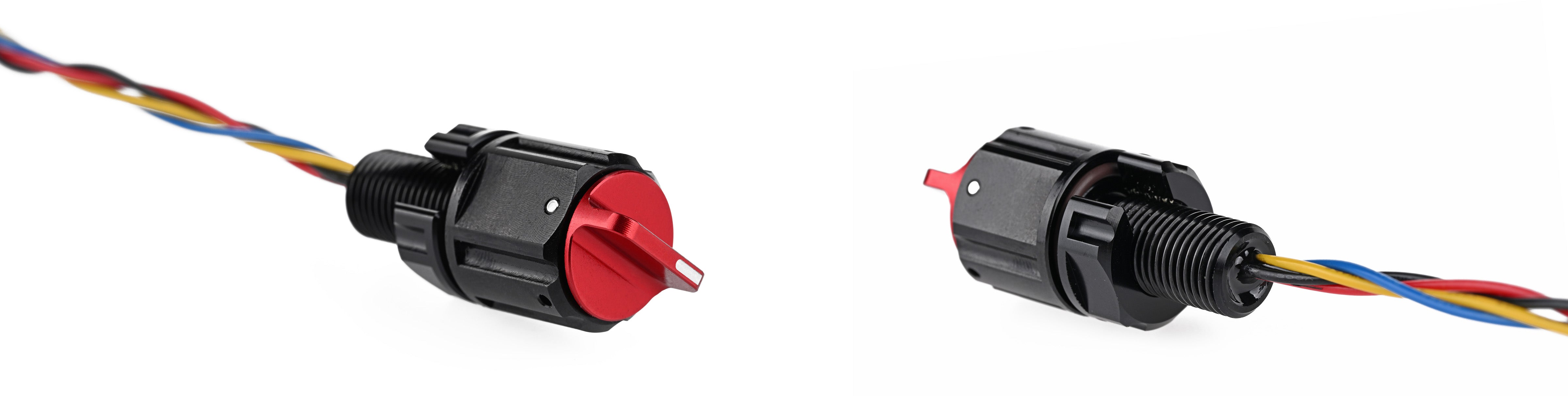

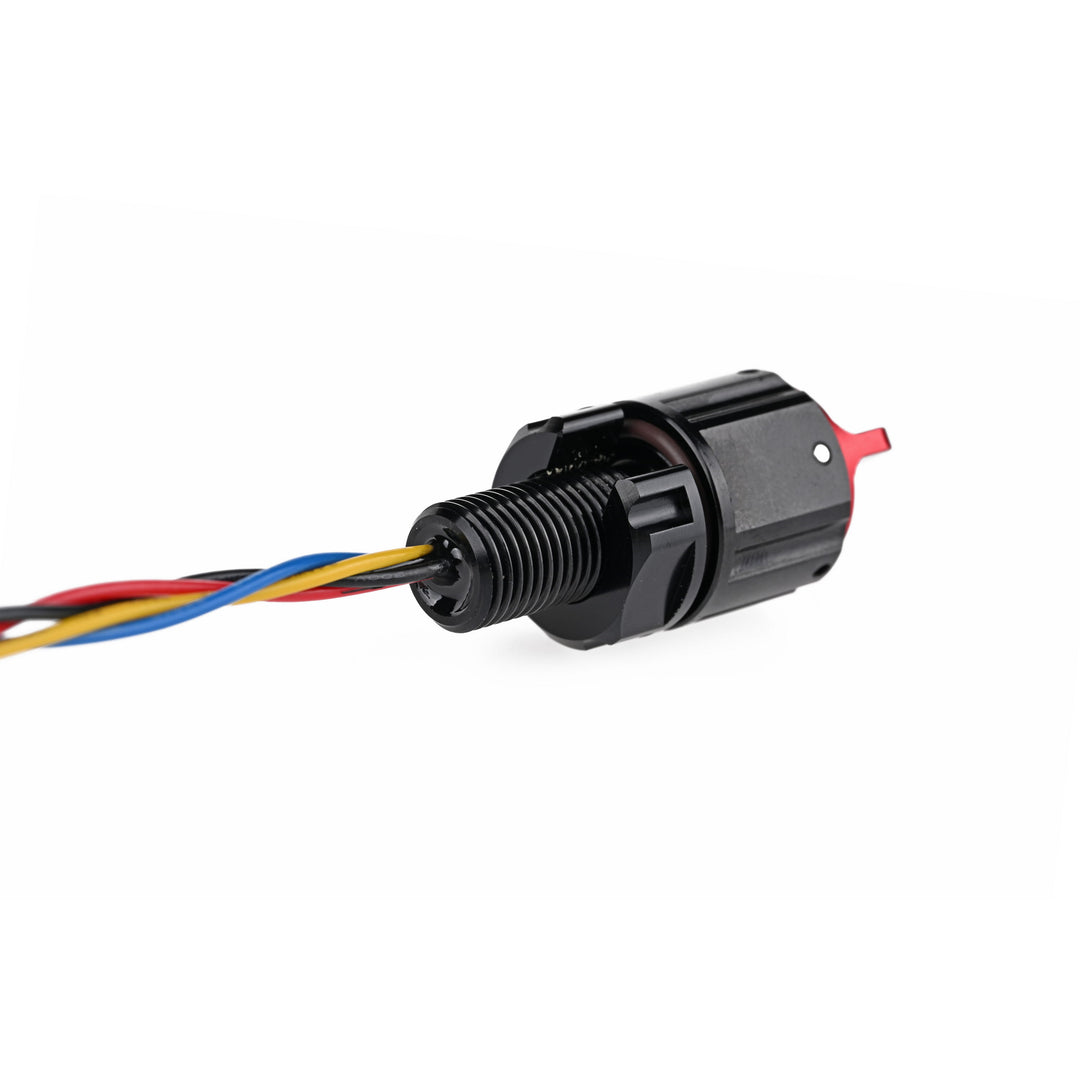

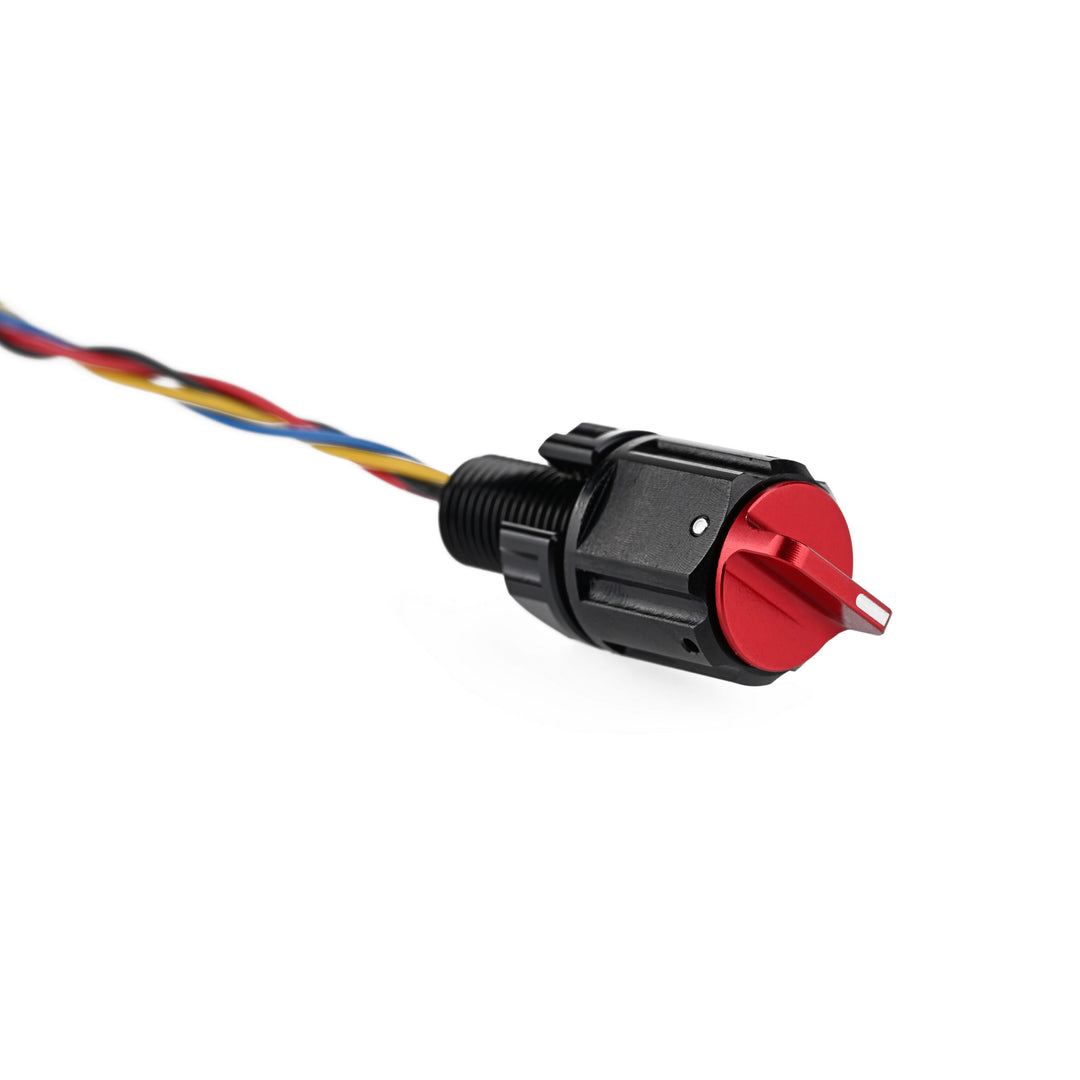

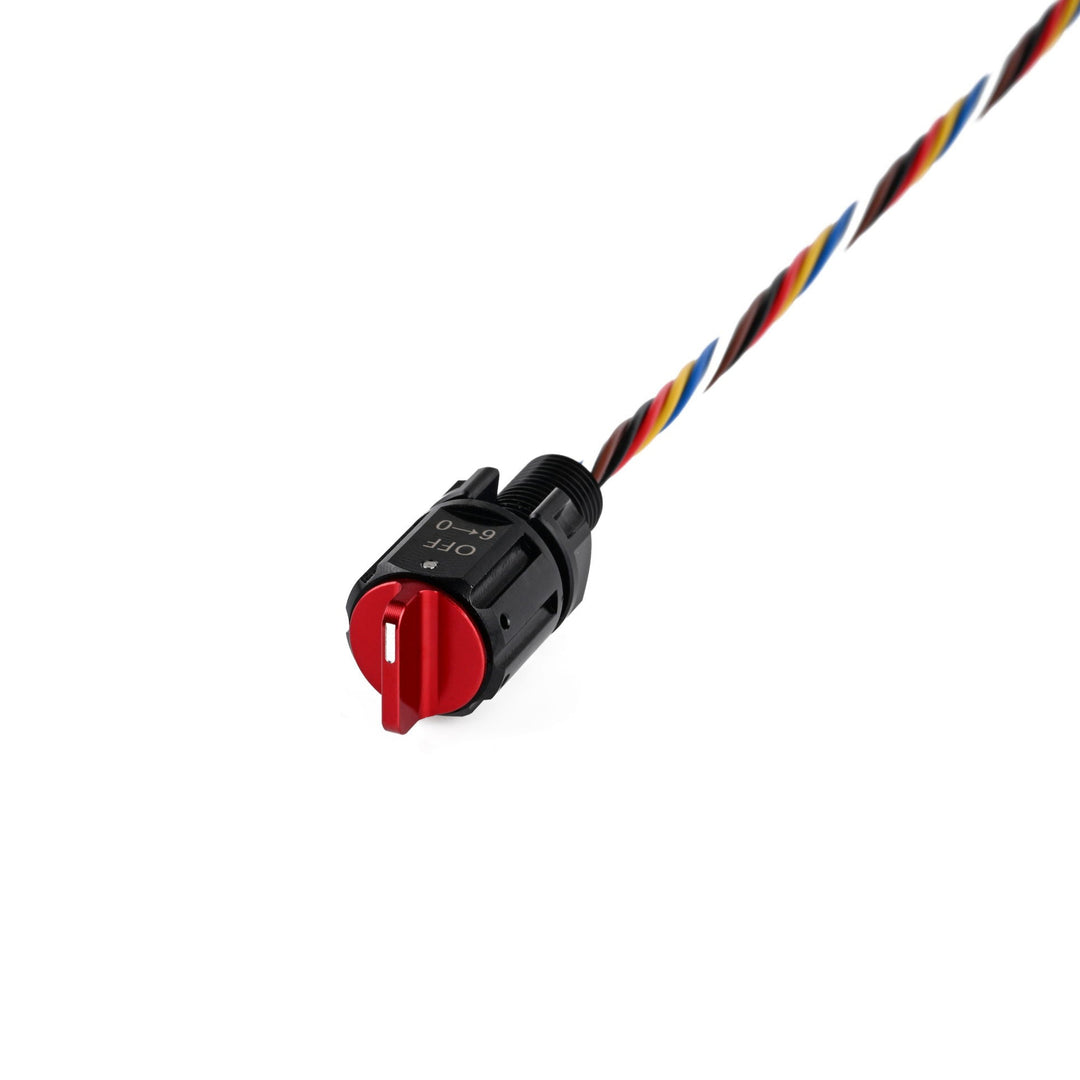

黒色アルマイト処理されたアルミ製バルクヘッドと赤色アルマイトノブで構成され、耐水深 1,000 m の性能を備え、過酷な海中環境にも耐えられる設計です。信号線は色分けされており、各ポジションに 1 本と共通の黒線（コモンターミナル）を備えているため、制御回路やロジック回路への統合が容易です。各出力は 24 VDC で最大 0.5 A、48 VDC で最大 0.2 A に対応しており、低電流信号の切り替えに適しています。
高電力のスイッチングが必要な場合、このウェーブバンドスイッチはリレーモジュールやMOS ローサイドスイッチボードなどの外部制御電子機器と完全に互換性があります。これにより、照明、モーター、またはその他の水中機器への電力を切り替えるユーザーインターフェースとして機能し、制御ロジックを負荷電流から分離できます。
取り付けを容易にするため、スイッチには取り付け時の傷を防ぐ保護用の円形ステップと、スナップリングプライヤーを使用して工具なしで調整できる半円形の溝が備えられています。最適な固定のために、滑り止めワッシャーおよび Loctite のねじ止め剤の使用が推奨されます。これにより、振動や圧力変化による緩みを防止します。
水中用 M10 回転式ウェーブバンドスイッチは、ROV、センサーモジュール、または組み込み型海中システムにおいて、モード選択、波形ルーティング、または多機能制御インターフェースとして理想的です。コンパクトで密閉性が高く、確実な機械式スイッチングを提供します。
複数の MOS スイッチボードとの併用
別売
各ウェーブバンドポジションは独立して MOS ローサイドスイッチボード を制御でき、1 つの回転式セレクターを使用して複数のライト、デバイス、または電源チャンネルを切り替えることができます。
MOS ローサイドスイッチボード
DC 負荷のローサイド（負極側）で動作するロジックレベル電力制御モジュールです。各ウェーブバンドポジションごとに 1 枚のボードを組み合わせることで、多チャンネル照明や制御システムを構築できます。ヒューズ保護とオプションのシェルを備えた 15 A、30 A、120 A バージョンがあります。
対応する水中エンクロージャーオプション
別売
Subsea M10ロータリー波段スイッチは、標準M10取付ポートを使用して、さまざまなBlu-Sub海中エンクロージャに簡単に取り付けられます。各エンクロージャは、深度下での信頼性の高い動作に必要な適切なシール性と機械的安定性を提供します。スイッチ本体と配線のために、十分な内部クリアランスとパネル厚が確保されていることを確認してください。
Subsea水密エンクロージャボックス
300 mの深度に対応したコンパクトなアルミニウム製エンクロージャで、20個のM10ポートがあらかじめ加工されています。ロータリースイッチ、信号インジケータ、センサーの取り付けに最適です。追加加工は不要です。
Subseaエンクロージャアクリルチューブ
250 mの深度に対応した透明キャストアクリル製ボディで、Blu-Subのアルミニウム製またはアクリル製エンドキャップと互換性があります。スイッチをシームレスに組み込むには、M10取付ポート付きのエンドキャップを選択してください。
Subseaエンクロージャアルミニウムチューブ
1,000 mの深度に対応した堅牢なアルミニウム製チューブエンクロージャです。高圧環境でロータリースイッチを取り付けるには、M10取付ポート付きの対応するアルミニウム製またはアクリル製エンドキャップと組み合わせて使用してください。
対応機器：水中用 M10 カップリングチューブ
別売
水中用 M10 カップリングチューブは、エンクロージャーに直接取り付けできない場合に、回転式ウェーブバンドスイッチを外部に設置するためのソリューションを提供します。内部には配線用のスペースがあり、エポキシで封止することで防水性と引張緩和を強化できます。操作性が高く、着脱可能な制御インターフェースを必要とするモジュール式 ROV または AUV システムに最適です。
対応取付工具
別売り
本製品は、ユニバーサル M8/M10 取付用レンチを使用して取り付けることができます。この専用工具は、貫通部品、スイッチ、センサー、コネクタ類など、Blu-Sub の M8 および M10 バルクヘッドタイプ部品向けに設計されています。
コンパクトな両端設計により、狭いスペースや密集したレイアウトでも取り付けが可能です。また、ケーブル通し用スロットにより、既に接続されたケーブルの上からレンチをスライドさせることができ、配線を取り外すことなく設置やメンテナンスが行えます。
配送リスト

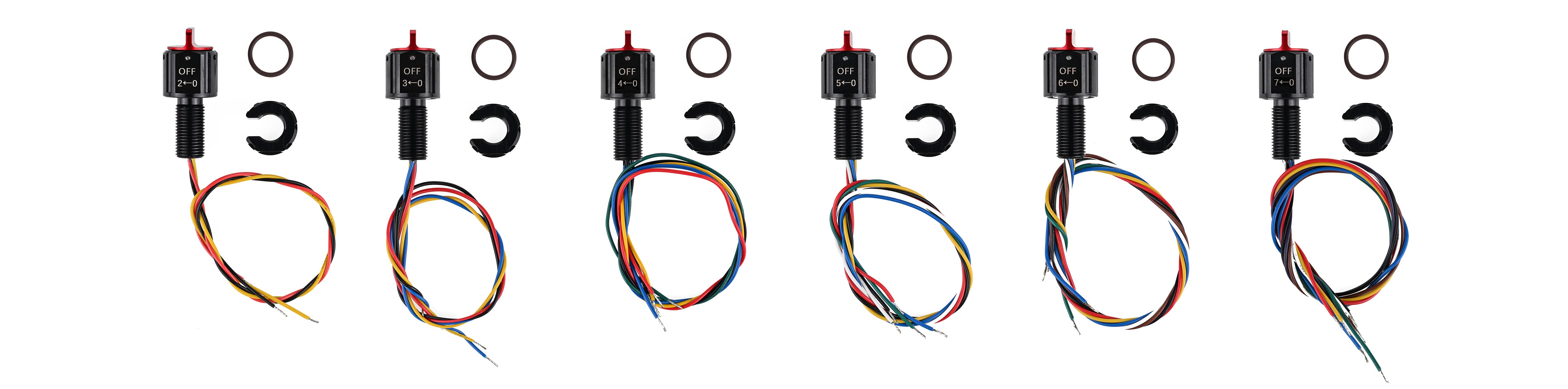

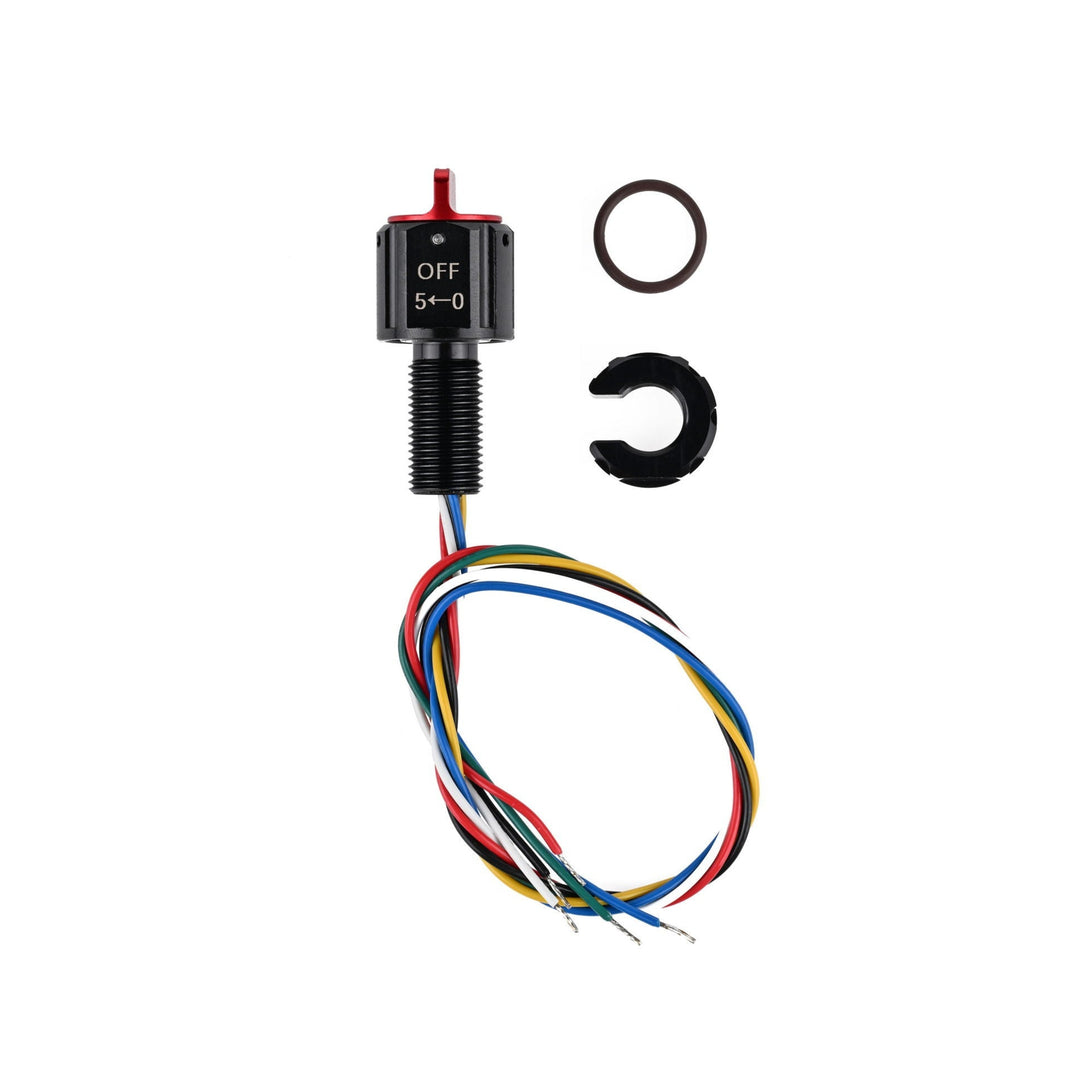

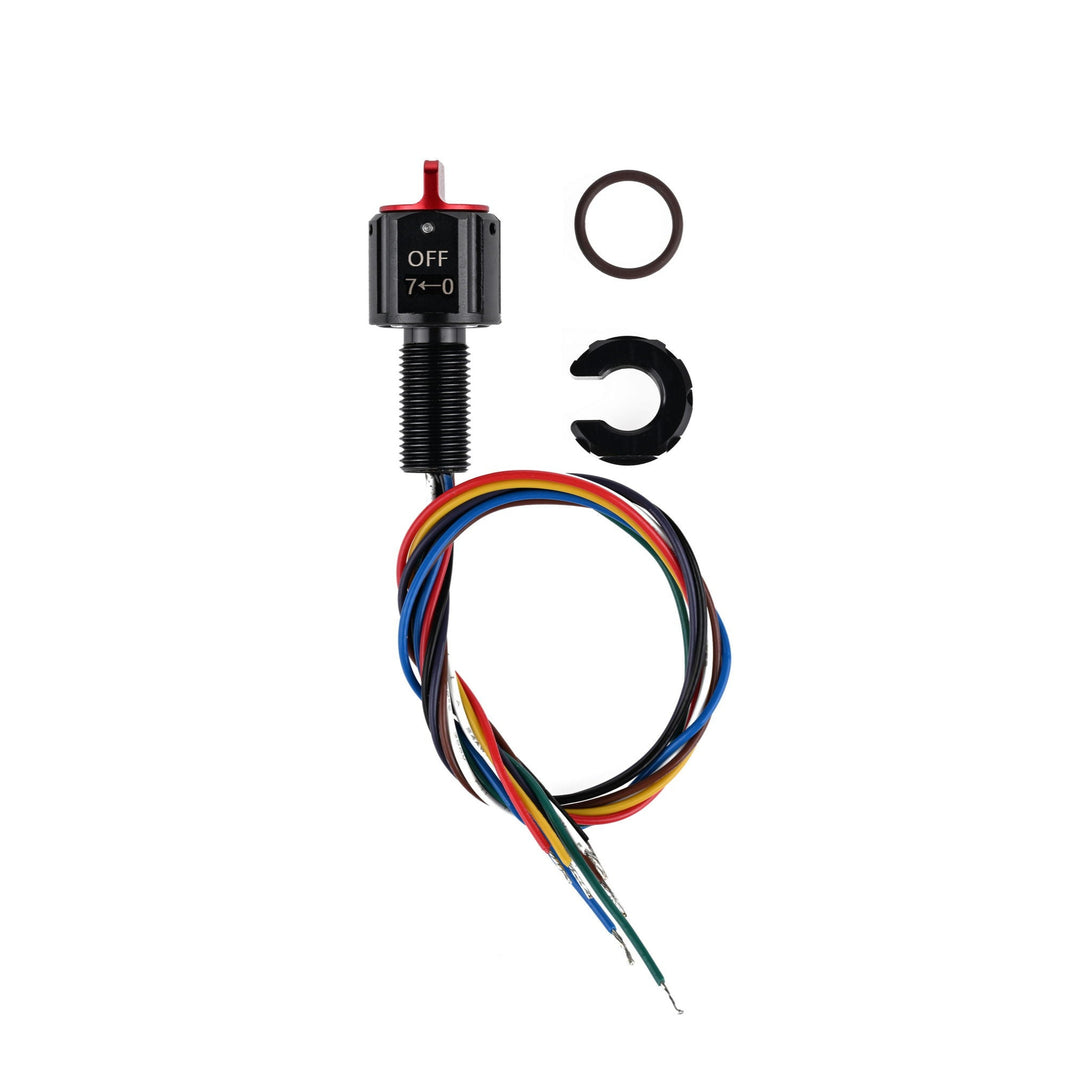

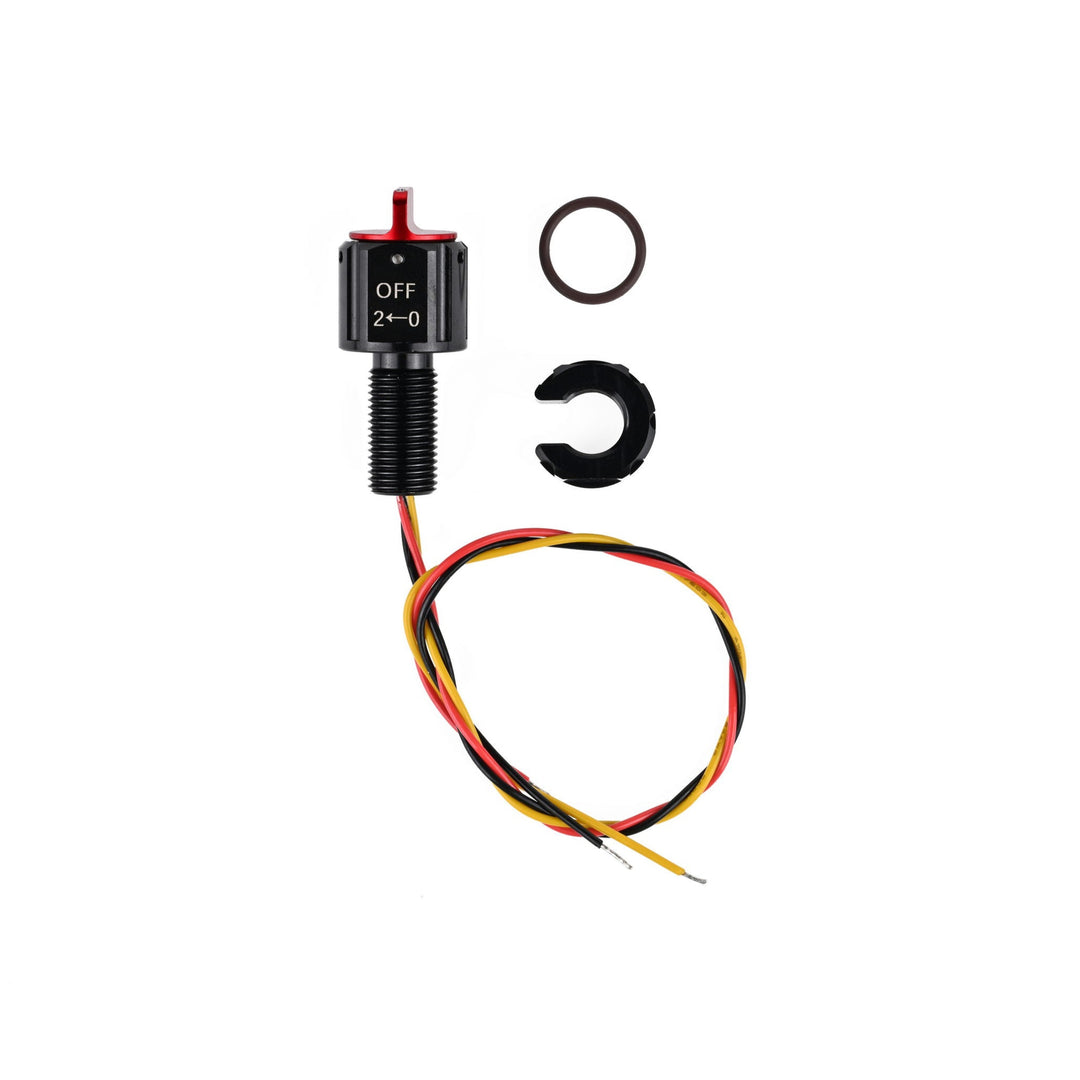

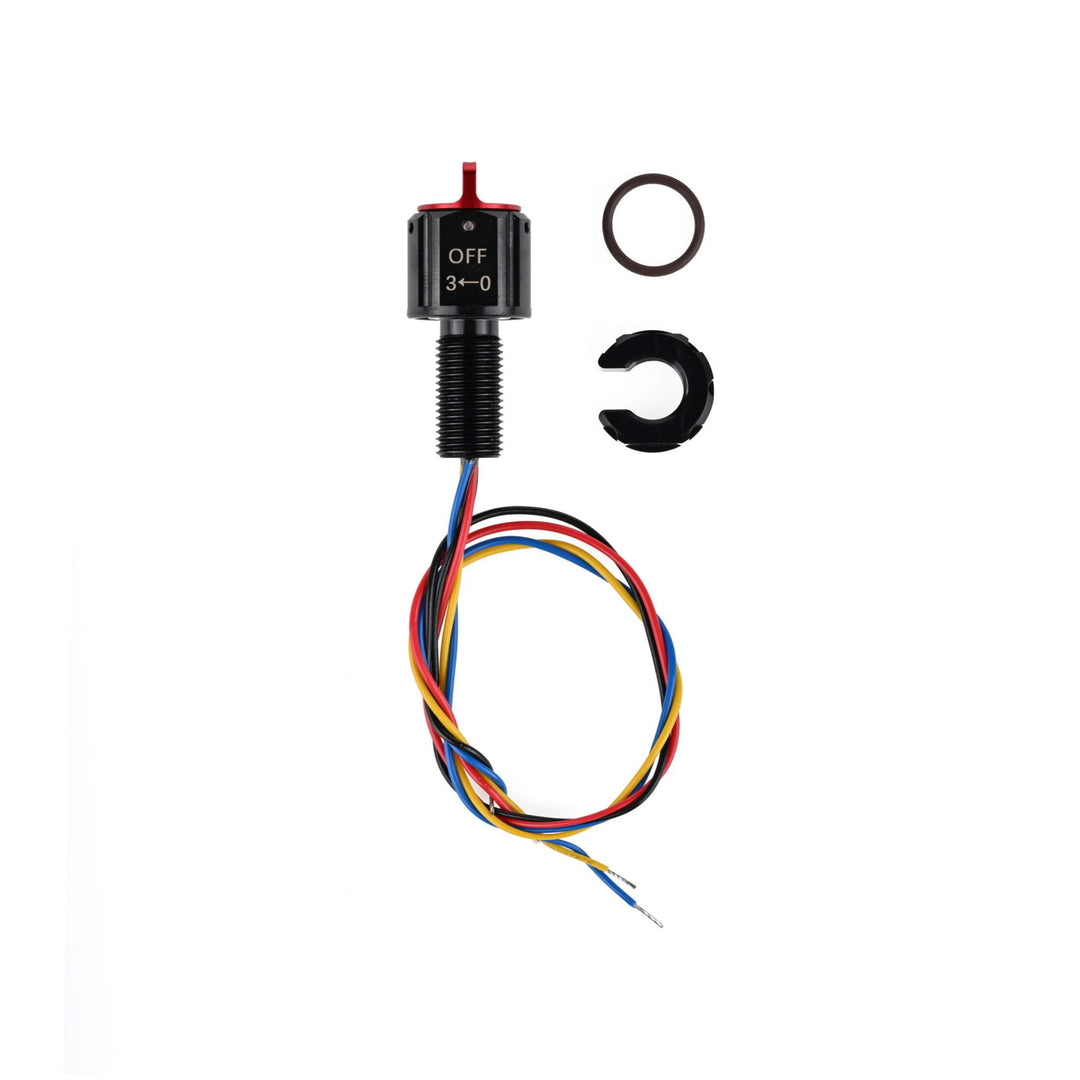

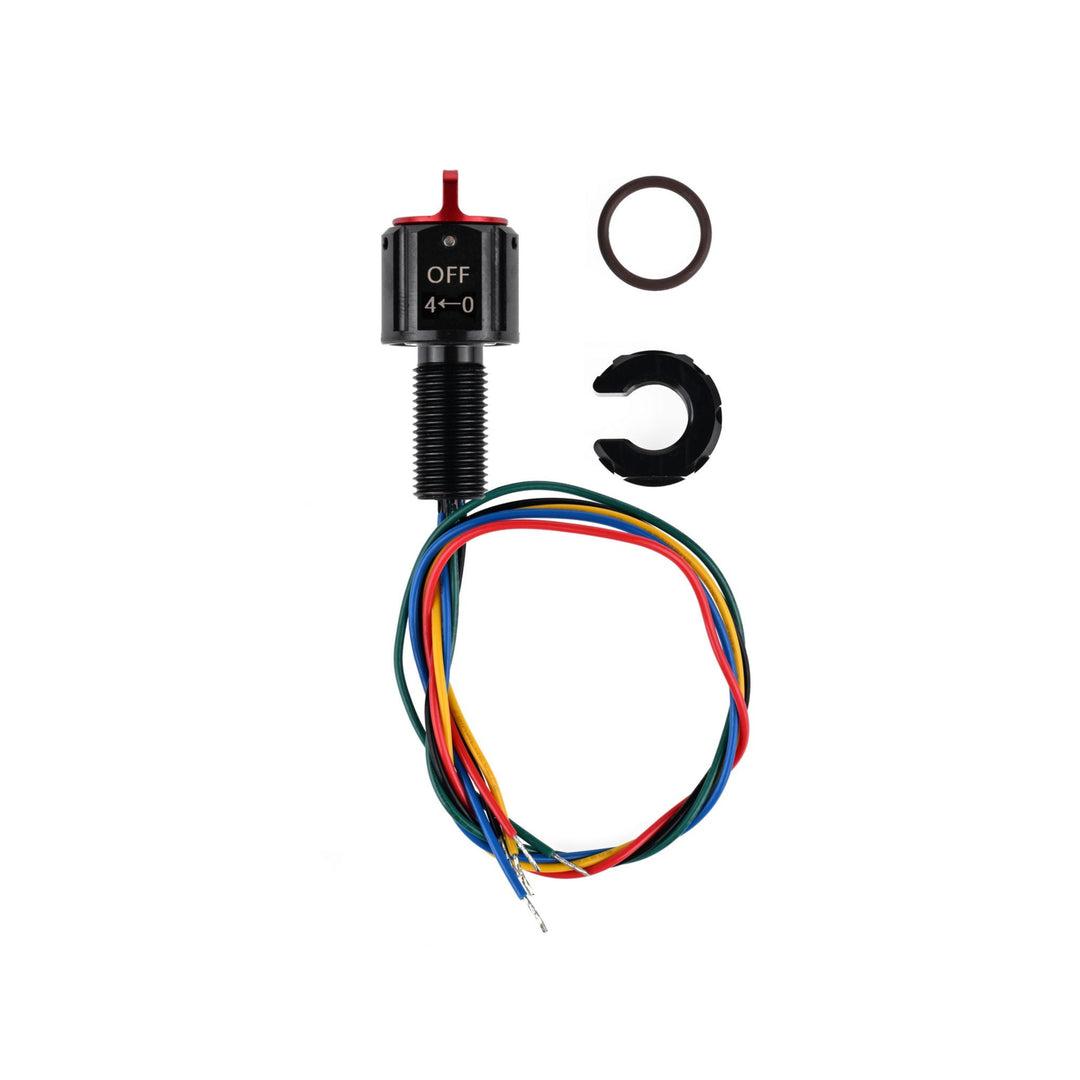

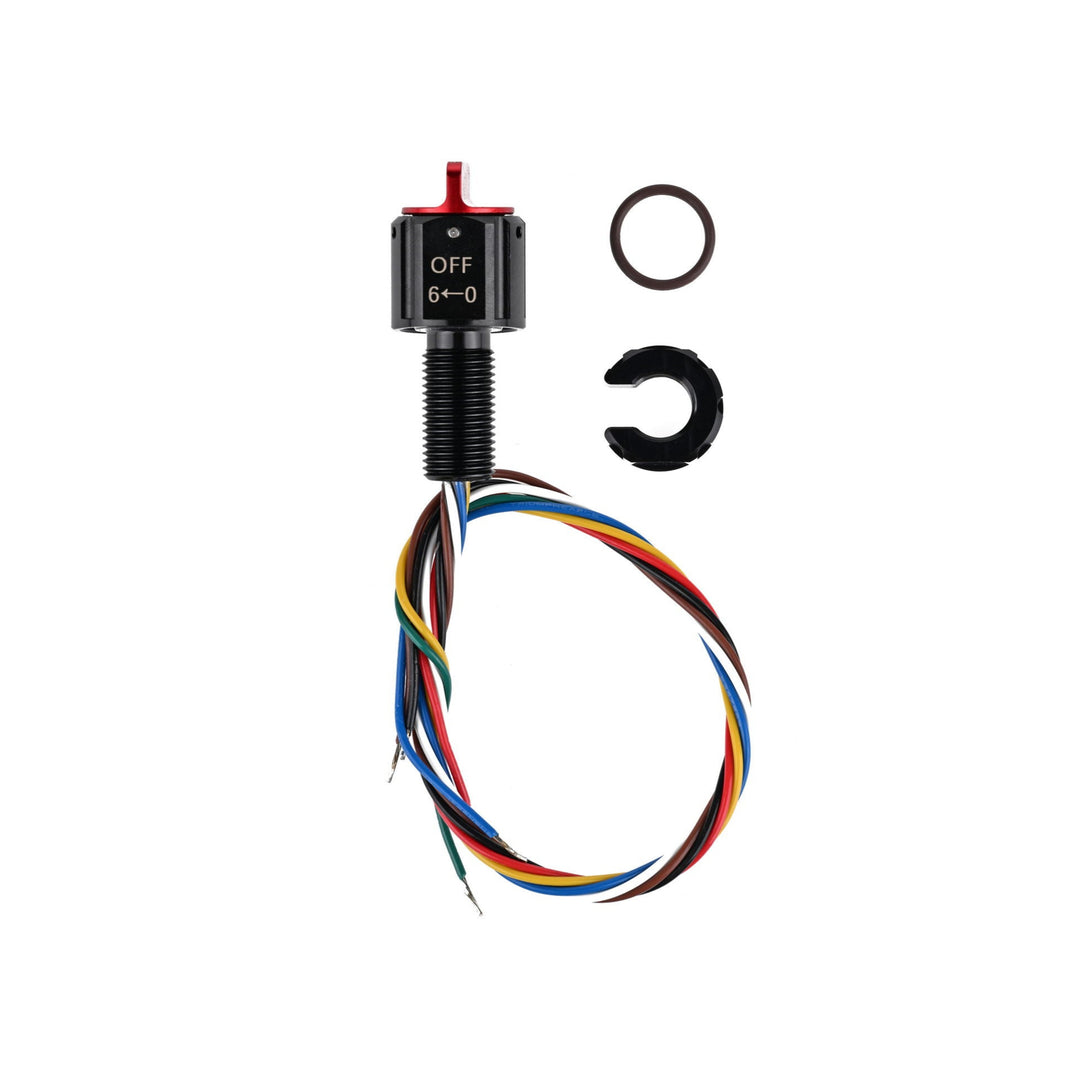

1 × ウェーブバンドスイッチ 1 × Oリング 1 × ナット
技術仕様
| 水中用 M10 回転式ウェーブバンドスイッチ – バリエーション | |
| 材質 | 6061 アルミニウム |
| 外観 | 黒色バルクヘッド、赤色ノブ |
| Oリングサイズ | Ø12 × 1.5 |
| Oリング材質 | FKM75 ブラウンフッ素ゴム |

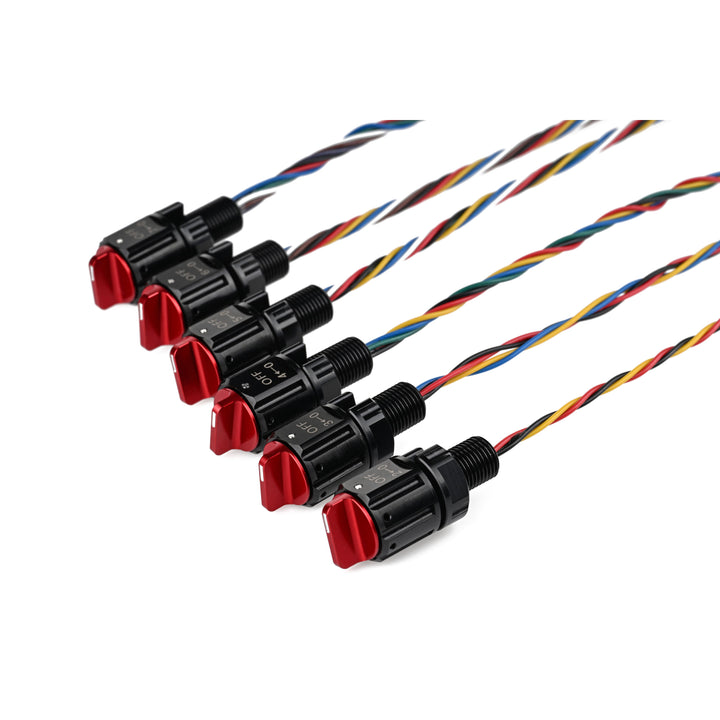

| 対応ポジション | 3 / 4 / 5 / 6 / 7 / 8 ポジション |
| 性能特性 | |
| 最大定格耐水深 | 1,000 m / 3,280 ft |
| 設計寿命 | 定格水深で 3 年または 500 サイクル／オンオフ動作 1,500 回 |
| 温度範囲 | -20 ～ 70 °C |
| 回転操作力 | 400 ± 150 g |
| 耐電圧 | 500 VAC（1 分間） |
| 絶縁抵抗 | 500 VDC 時に最小 100 MΩ |
| 接触抵抗 | 最大 100 mΩ |
| 電気的性能 | 0.5 A @ 24 VDC；0.2 A @ 48 VDC |
| ワイヤ仕様 | 24 AWG |
| 回転方向 | 任意方向に無制限の 360° 回転 |
| 完全クローズ位置 | ノブが共通端子位置にあるとき |
| ワイヤーカラー | 黒、赤、黄、青、緑、白、茶、紫 |
| ワイヤ長 | 約 200 mm |
| 共通端子ワイヤカラー | 黒 |
| ウェーブバンドスイッチ ポジションマッピング | |||
| 項目 | 芯線数 | バンド有効角度範囲 | ワイヤ定義 |
| 3 ポジションウェーブバンドスイッチ | 3 | 90° | 0-黒 1-赤 2-黄 |
| 4 ポジションウェーブバンドスイッチ | 4 | 135° | 0-黒 1-赤 2-黄 3-青 |
| 5 ポジションウェーブバンドスイッチ | 5 | 180° | 0-黒 1-赤 2-黄 3-青 4-緑 |
| 6 ポジションウェーブバンドスイッチ | 6 | 225° | 0-黒 1-赤 2-黄 3-青 4-緑 5-白 |
| 7 ポジションウェーブバンドスイッチ | 7 | 270° | 0-黒 1-赤 2-黄 3-青 4-緑 5-白 6-茶 |
| 8 ポジションウェーブバンドスイッチ | 8 | 315° | 0-黒 1-赤 2-黄 3-青 4-緑 5-白 6-茶 7-紫 |

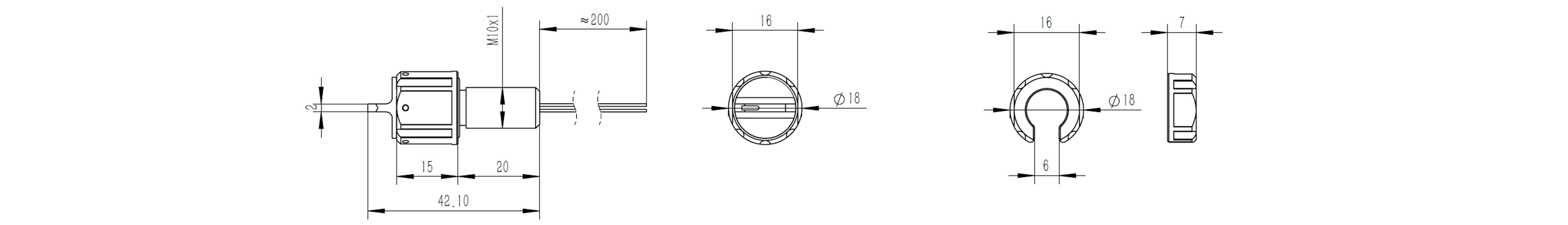

取付穴寸法
| 推奨サイズ | 回転式ウェーブバンド水中スイッチ |
|---|---|
| 推奨バルクヘッド貫通穴サイズ (A) | Ø10.1 ± 0.1 |
| ハッチカバー厚さ (B) | 13 mm |
| 表面範囲 (C) | 20 mm |
ポジション数は端子数とどのように対応していますか？「共通端子」とは何ですか？
ポジション数 − 端子数 = 1 です。たとえば、8 ポジションのバンドスイッチには 8 本のワイヤーがあります。共通端子は黒いワイヤーで示されます。ノブが共通端子に合わせられている場合、どのピンも接続されません。ノブを時計回りに 1 段階回すと、赤い 2 本目のワイヤーが黒いワイヤーと接続されます。この動作を繰り返すことで切り替えが行われます。
濁った水中でしばらく使用した後、ノブの回転時に抵抗を感じます。これは正常ですか？
はい、正常です。微細な隙間に不純物や塩の結晶が入り込んでいる可能性があります。スイッチをぬるま湯に浸し、数回回転させることで不純物を取り除くことができます。
このスイッチで高電流の電源を扱うことはできますか？
いいえ、高電圧や高電流の電源を扱う場合は、MOS スイッチまたはリレーを使用してください。
激しい振動中にノブが外れることはありますか？
いいえ、ノブにはロックピン機構が備わっており、安全に固定されます。
このスイッチの電気回路図を提供できますか？
いいえ、これは物理的なオン／オフスイッチです。共通端子を持つ多ポジションスイッチとして簡略化して考えることができます。
このスイッチは浅い水中や空気中でも使用できますか？
はい、水深 0 ～ 1,000 m の範囲および空気中での使用に適しています。
ノブを強くねじると破損しますか？
いいえ、破損しませんが、ノブを過度に速く回転させると摩耗や損傷の原因となるため避けてください。
