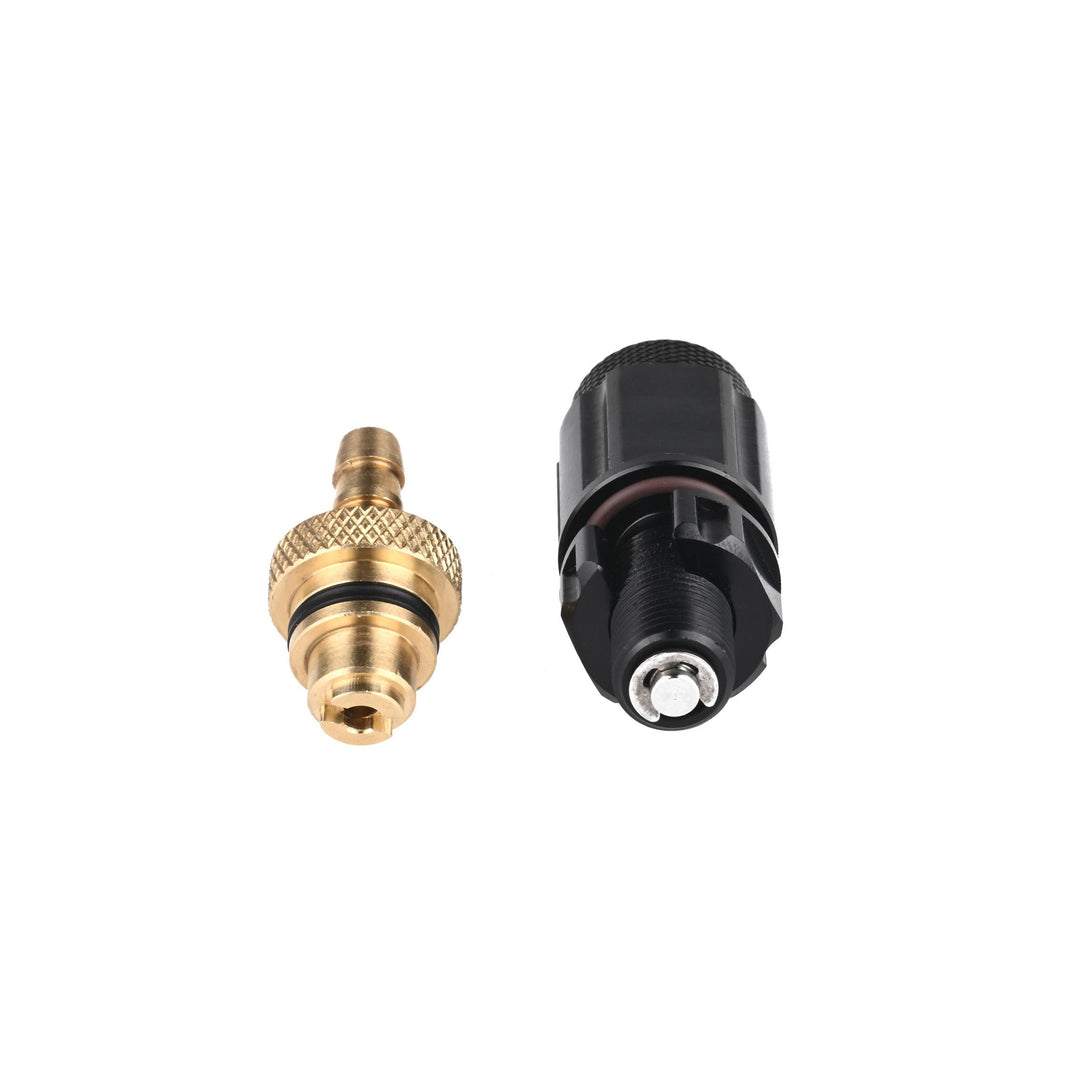

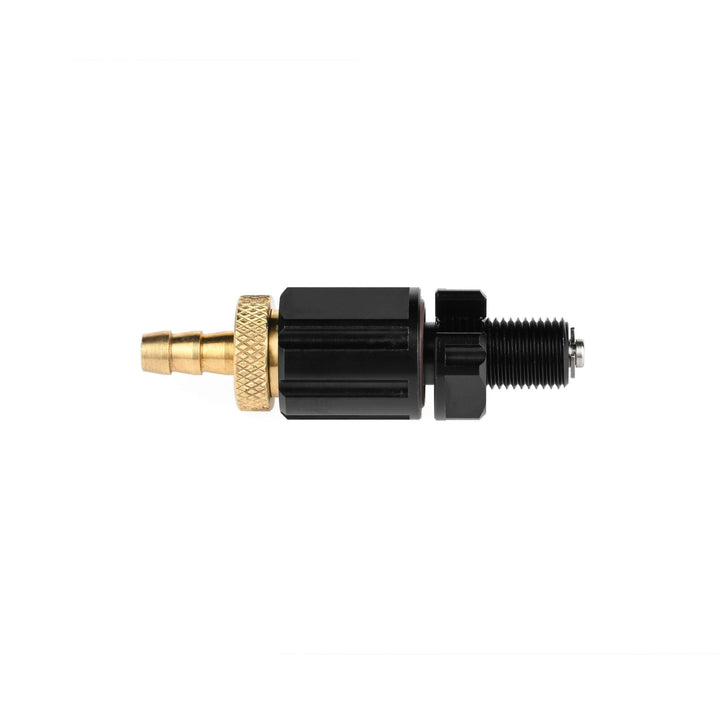

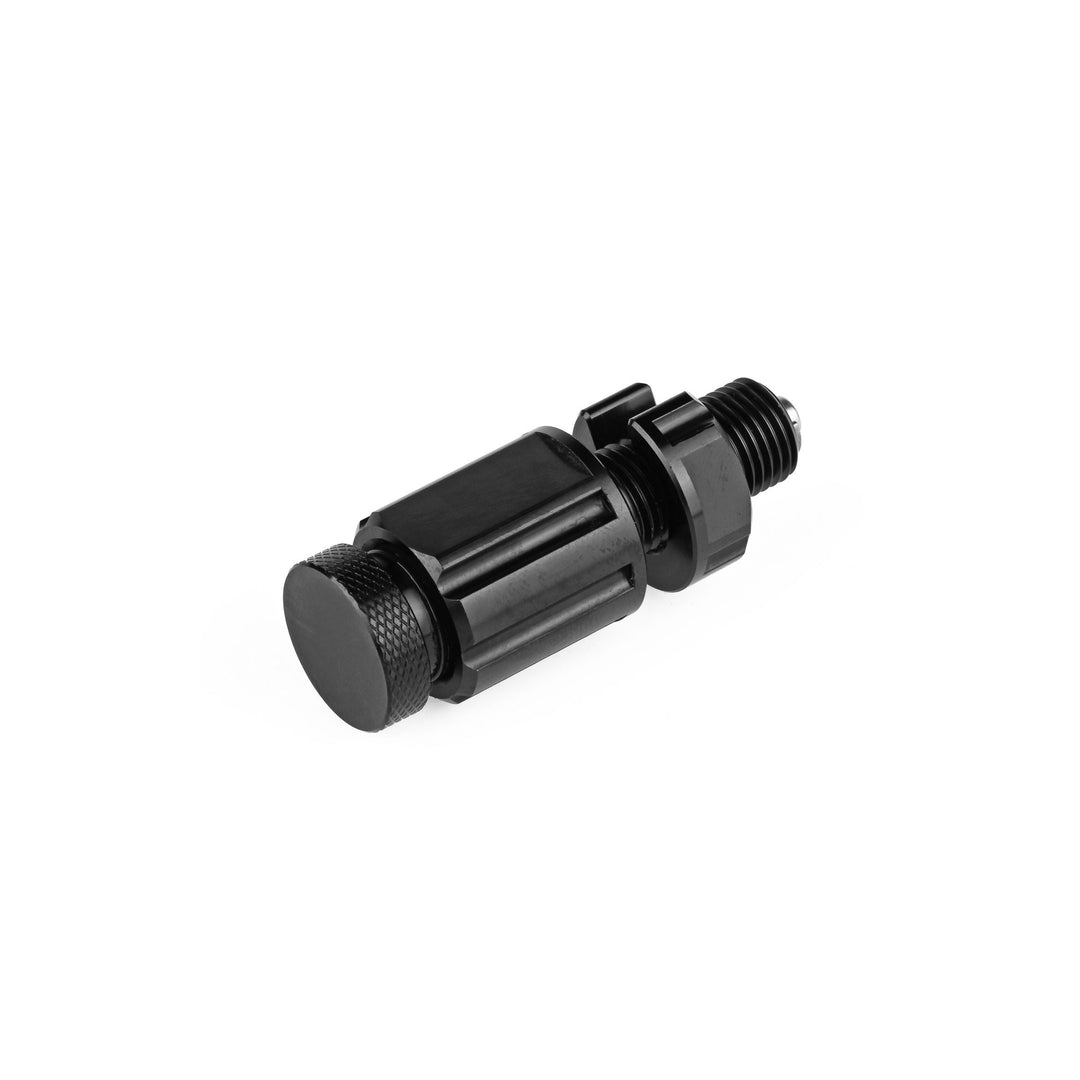

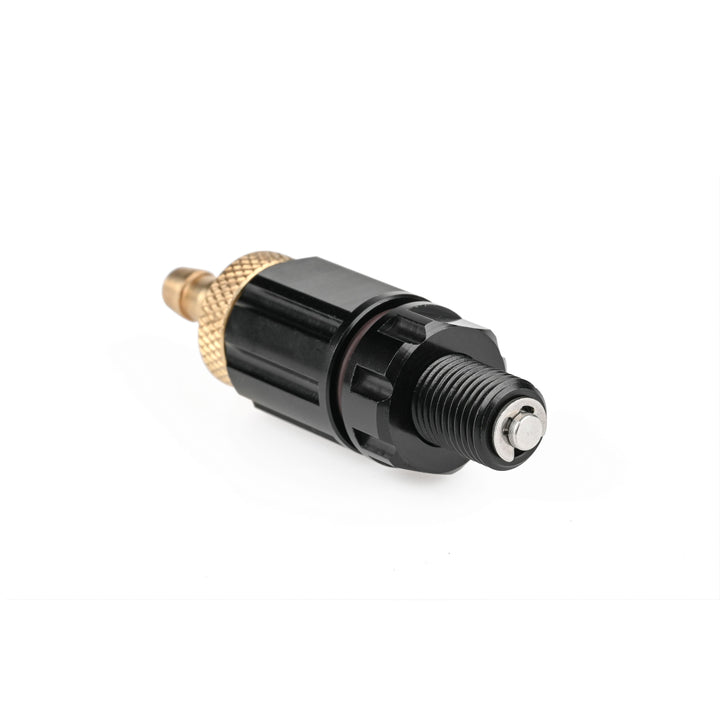

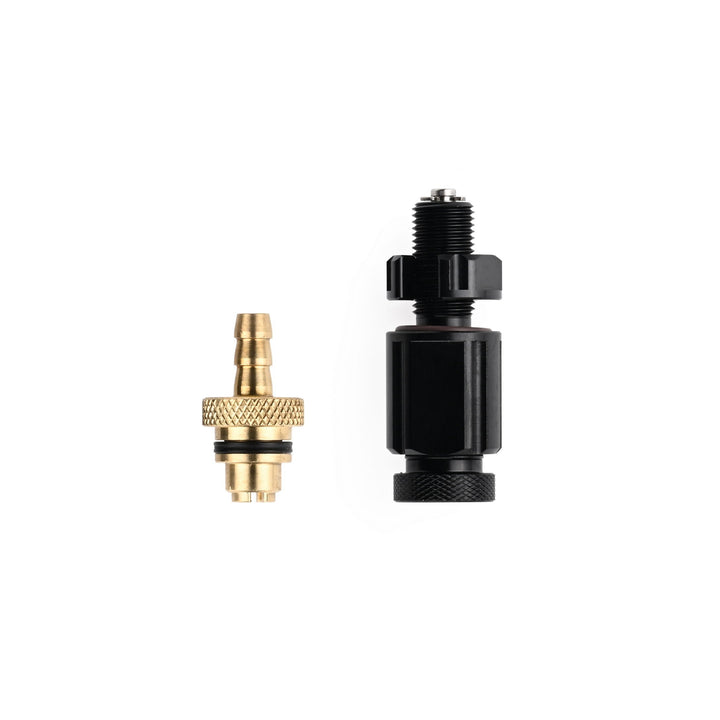

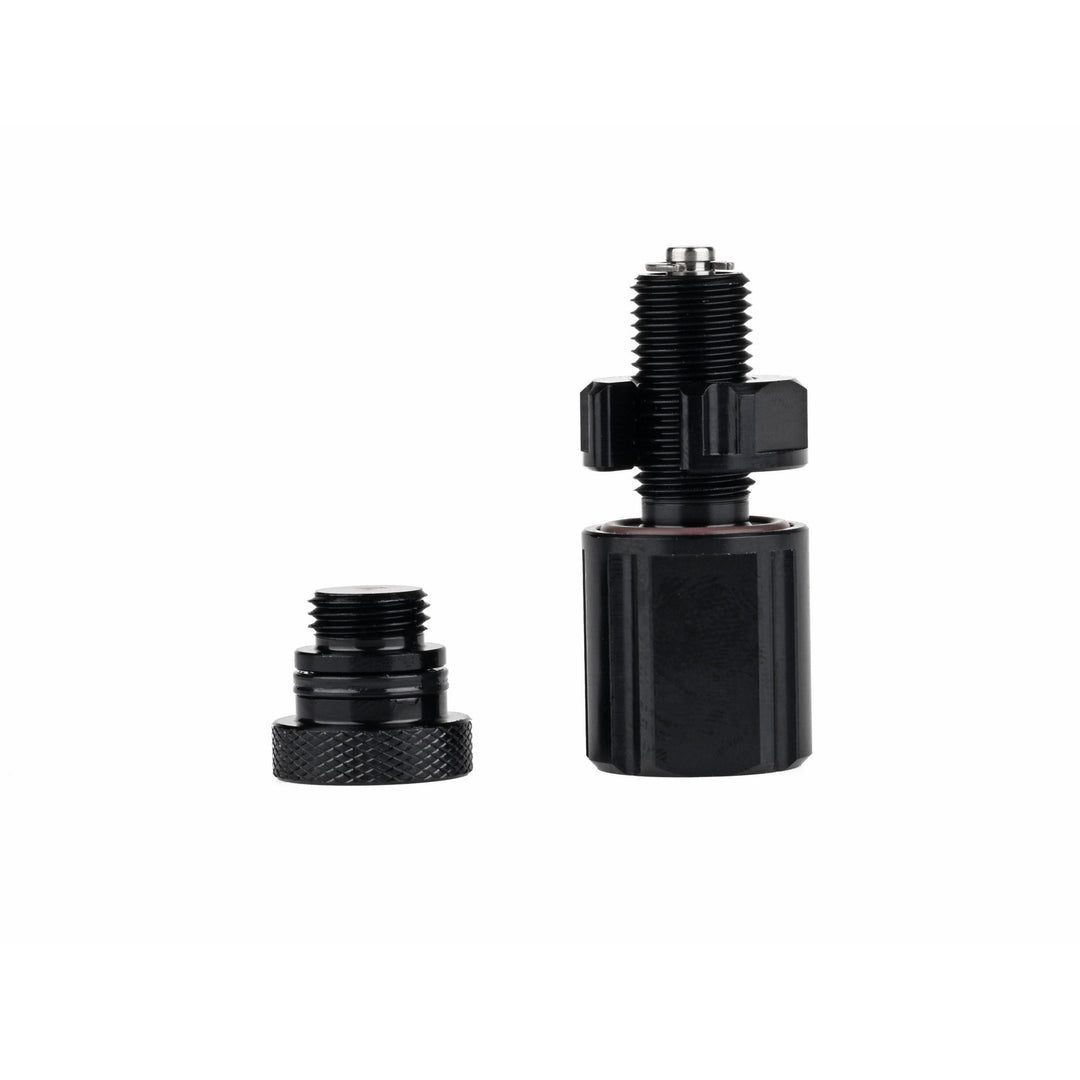

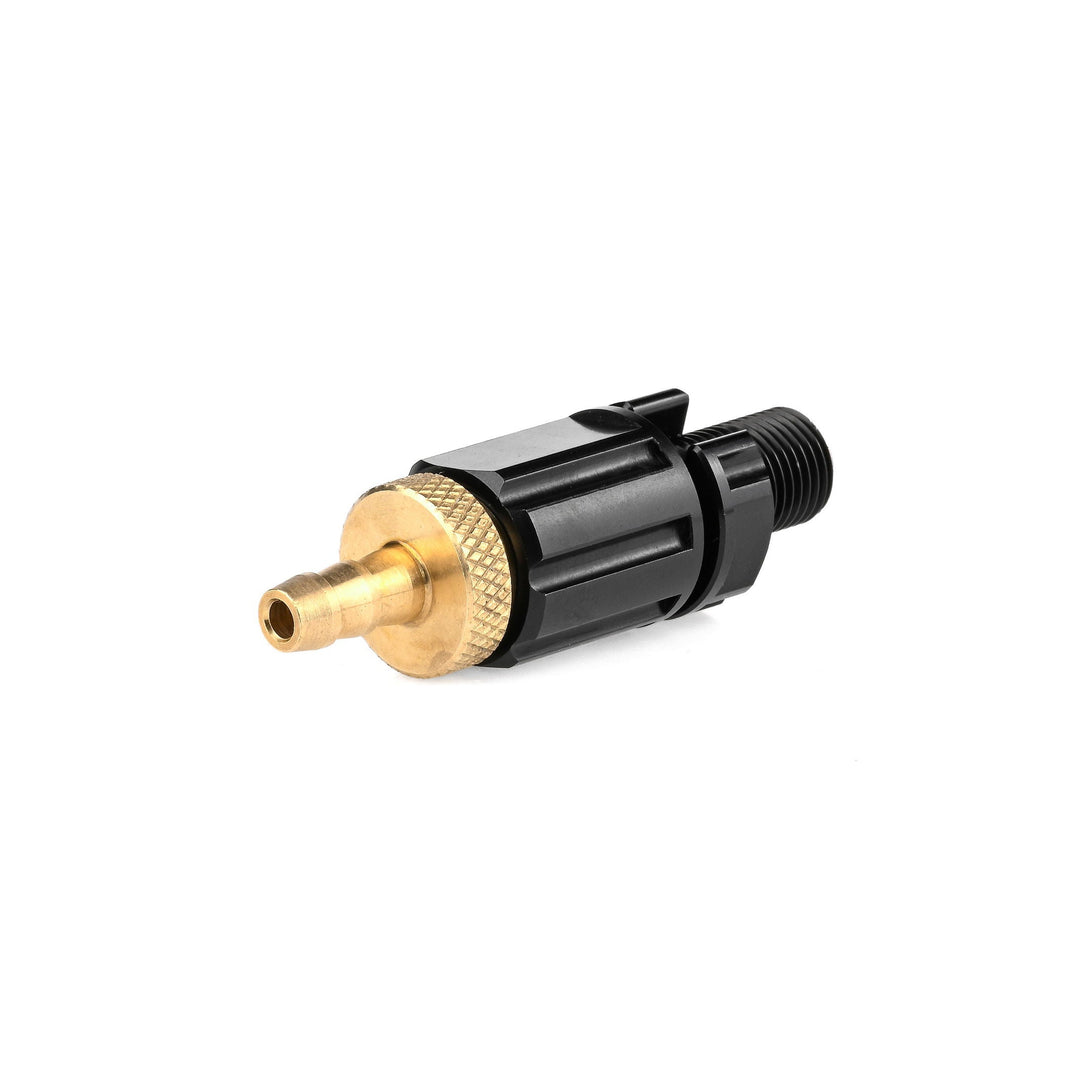

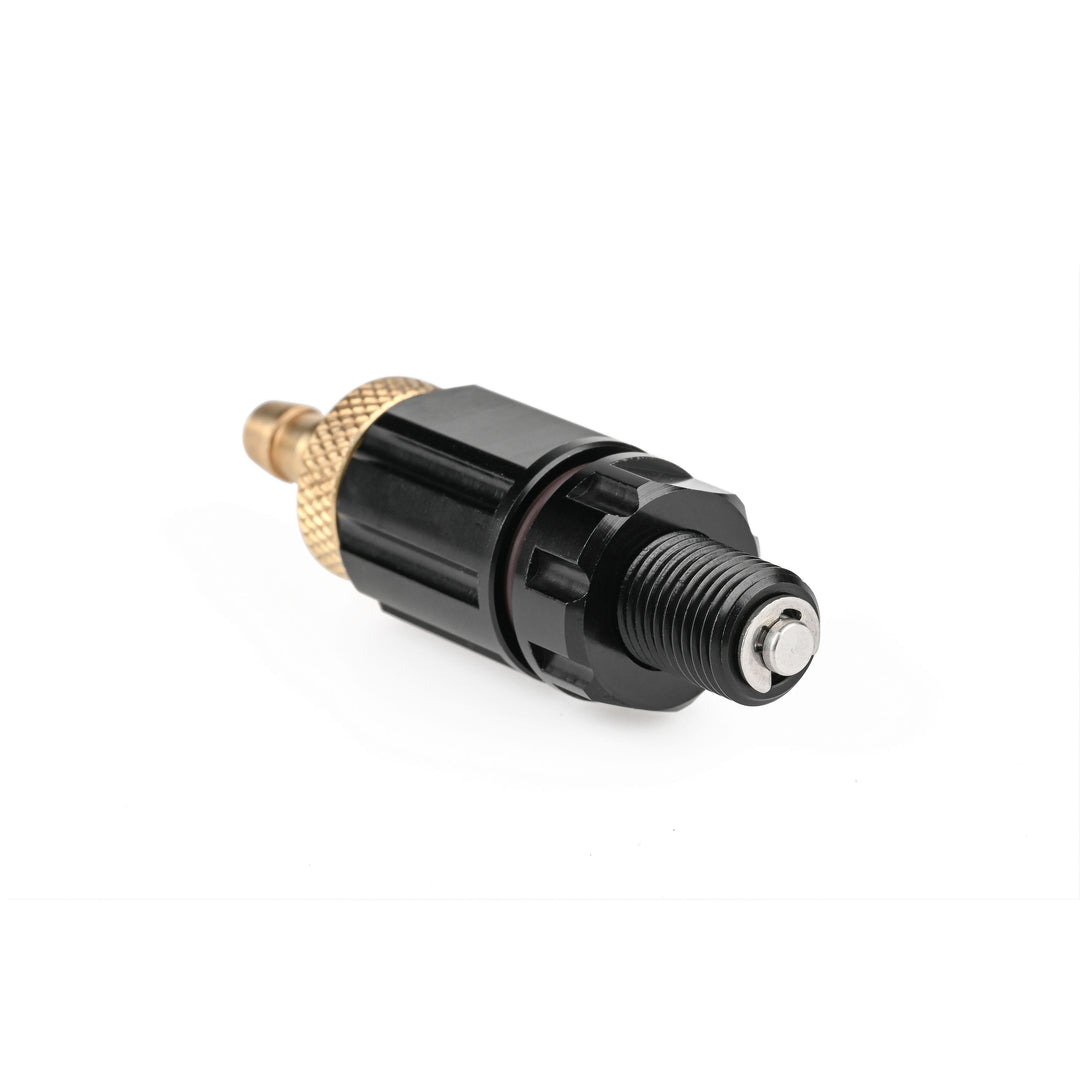

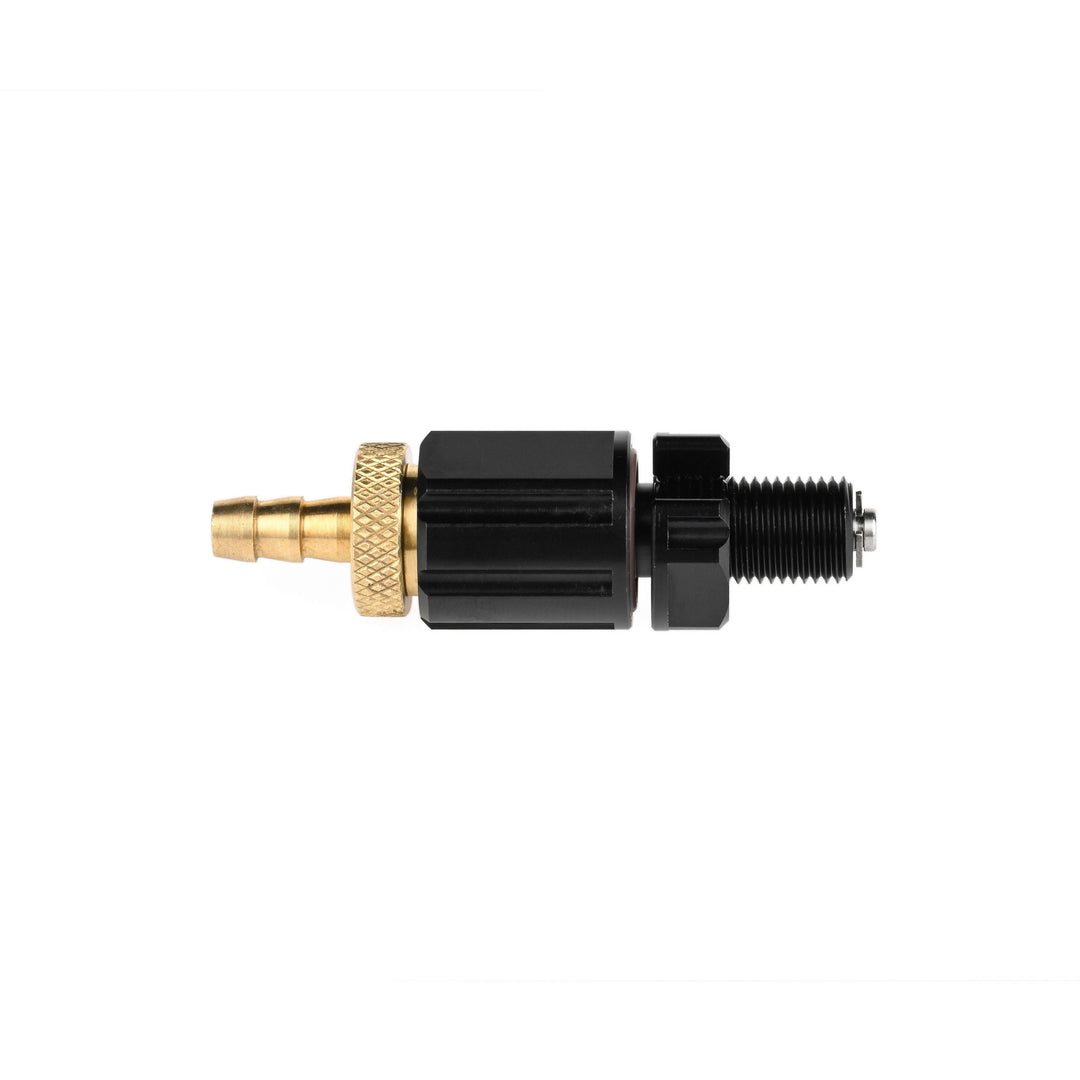

Name: 水中用 M10 自動密閉型ベント・バキュームプラグ
Brand: Blu-Sub
SKU: BS-SSC-SSVPL-BLK-10A1
Price: 65.95 CAD
Availability: InStock

$65.95

5 個に対応即納 - 出荷まで 1～2営業日

追加分受注生産 - 出荷まで 2～4週間

配送料はチェックアウト時に計算されます。

水中用 M10 自動密閉型ベント・バキュームプラグは、水中エンクロージャー内部での真空リークテストおよび長期的な負圧保持をサポートするように設計されています。この自己密閉構造により、内部バルブとねじ式ロックキャップシステムが真空ポンプを取り外した後でも真空状態を維持します。これにより、結露防止、水中での内部圧力バランスの管理、または長期間にわたる圧力変化の監視など、テスト後も密閉真空状態を保持する必要がある状況に特に適しています。

M8 エンクロージャー用ベント・バキュームプラグが主に空気の受動的な排気および短期的な真空リークテストを目的としているのに対し、M10 プラグは銅製プラグと内部自動密閉機構を備え、ポンプを接続し続けなくても真空状態を保持できるよう設計されています。どちらの製品もリーク検出に使用できますが、真空状態を自動的に保持できるのは M10 モデルのみであり、保管、輸送、または長期的な水中展開中に安定した内部負圧を維持する必要がある用途により適しています。

このプラグを使用して真空テストを行うには手動真空ポンプが必要ですが、製品には含まれていません。M10 アセンブリには、自動密閉型バルクヘッド、銅製バキュームプラグ、およびロックキャップが含まれており、潜水前に確実に取り付けることで完全な防水を保証します。本製品は、展開前の厳密なシールチェックを行いたいユーザーや、エンクロージャー内部の圧力差を維持したいユーザーにとって、堅牢で再利用可能なソリューションを提供します。

水中エンクロージャービルダー - プロモーションセクション（基本）

完全なシステム構築のサポートが必要ですか？

当社の水中エンクロージャービルダーを使用して、完全に互換性のある水中システムをリアルタイム価格表示とワンクリック注文で設計できます。

ビルダーツールを起動 →

材質	バキュームプラグ：銅／ロックキャップおよび本体：アルミニウム、プラスチック
重量	45 g
色	銅製プラグ、黒色ロックキャップ
耐深度	1,000 m / 3,280 ft
寸法	寸法図を参照

説明

水中用 M10 自動密閉型ベント・バキュームプラグは、水中エンクロージャー内部での真空リークテストおよび負圧状態の維持をサポートするように設計されています。銅製バキュームプラグとロックキャップを備えた自己密閉構造により、真空ポンプを取り外した後でも内部の真空圧を保持できます。これにより、保管、輸送、または展開中に内部負圧を維持する必要がある用途に最適で、結露の防止、浸水時の圧力差管理、フランジの脱落リスク低減に役立ちます。

M8 エンクロージャー用ベント・バキュームプラグが受動ベントおよび一時的な真空テスト機能を提供する一方で、ポンプ取り外し後は密閉されないのに対し、M10 プラグは継続的な圧力隔離を可能にします。内部シール機構とロックキャップを備え、水中で使用する前に完全に締め付けることで防水性を確保します。どちらの製品もリークテストに使用できますが、M10 バージョンのみが外部ホースやバルブを接続せずに自律的に負圧を維持できます。

真空テストおよび初期減圧を行うには手動真空ポンプが必要ですが、本製品には含まれていません。M10 アセンブリ一式には、自動密閉型バルクヘッド、銅製バキュームプラグ、ねじ式ロックキャップが含まれます。設置後は、プラグの改造や接着剤を使用せずに、内部圧力を管理するためのコンパクトで再利用可能かつ安全な方法を提供します。

注: 真空テストは気密性のみを確認するものであり、耐圧性を確認するものではありません。耐圧性を確認するには、引き続き水圧試験が必要です。

水中用 M10 自動密閉型ベント・バキュームプラグと水中用 M8 ベント・バキュームプラグは、どちらも水中エンクロージャーの真空試験に使用されますが、運用目的や圧力保持の要件に応じて異なる機能を持っています。

M10 自動密閉型バキュームプラグ
長期的な真空保持のために設計されており、真空が形成されると内部バルブが自動的に密閉されます。さらにロックキャップにより防水性が確保されます。輸送、保管、または長期の水中展開中に内部負圧を維持する用途に最適です。

M8 ベント・バキュームプラグ
短期的な真空リークテストや受動ベントを目的としたシンプルな代替モデルです。ホースを取り外すと真空は保持されず、長期密閉が不要な浅水域や一時的な用途に適しています。

主な違い

真空保持: M10 はポンプ取り外し後も自動的に密閉されますが、M8 は真空を維持するためにホース接続が必要です。
用途: M10 は長期または深海での使用に適し、M8 はテストや短期使用に適しています。
構成部品: M10 には自動密閉バルブとロックキャップが含まれ、M8 はシンプルなねじ式キャップとホースフィッティングを使用します。
ポートサイズ: M10 はより大きい M10 バルクヘッドを使用し、M8 は小型の M8 フィッティングを使用します。

水中用 M8 ベント・バキュームプラグ

対応する水中エンクロージャーオプション

別売

水中用 M10 自動密閉型ベント・バキュームプラグは、標準的な M10 バルクヘッドポートを使用して、Blu-Sub のさまざまな水中エンクロージャーに取り付け可能です。適切なサイズの貫通穴（Ø10.1 ± 0.1 mm）に設置し、防水シールを確保するために十分なパネル厚を確保する必要があります。真空テストを行う前に、必ず Oリングの接触面を清潔にし、平滑であることを確認してください。

水中防水エンクロージャーボックス
300 m 耐圧のコンパクトなアルミニウムハウジングで、20 個の M10 ポートがあらかじめ加工されています。真空プラグの取り付けに完全対応しており、追加の加工は不要です。

水中エンクロージャーアクリルチューブ
250 m 耐圧の透明キャストアクリルチューブ。アルミニウム製エンドキャップと組み合わせ、M10 ポートを加工することで、真空プラグを取り付けて圧力テストを行うことができます。

水中エンクロージャーアルミニウムチューブ
1,000 m 耐圧の堅牢なエンクロージャーボディ。高圧環境下での安全な真空プラグ取り付けのために、M10 取付穴付きの Blu-Sub アルミニウムエンドキャップと組み合わせて使用します。

配送リスト

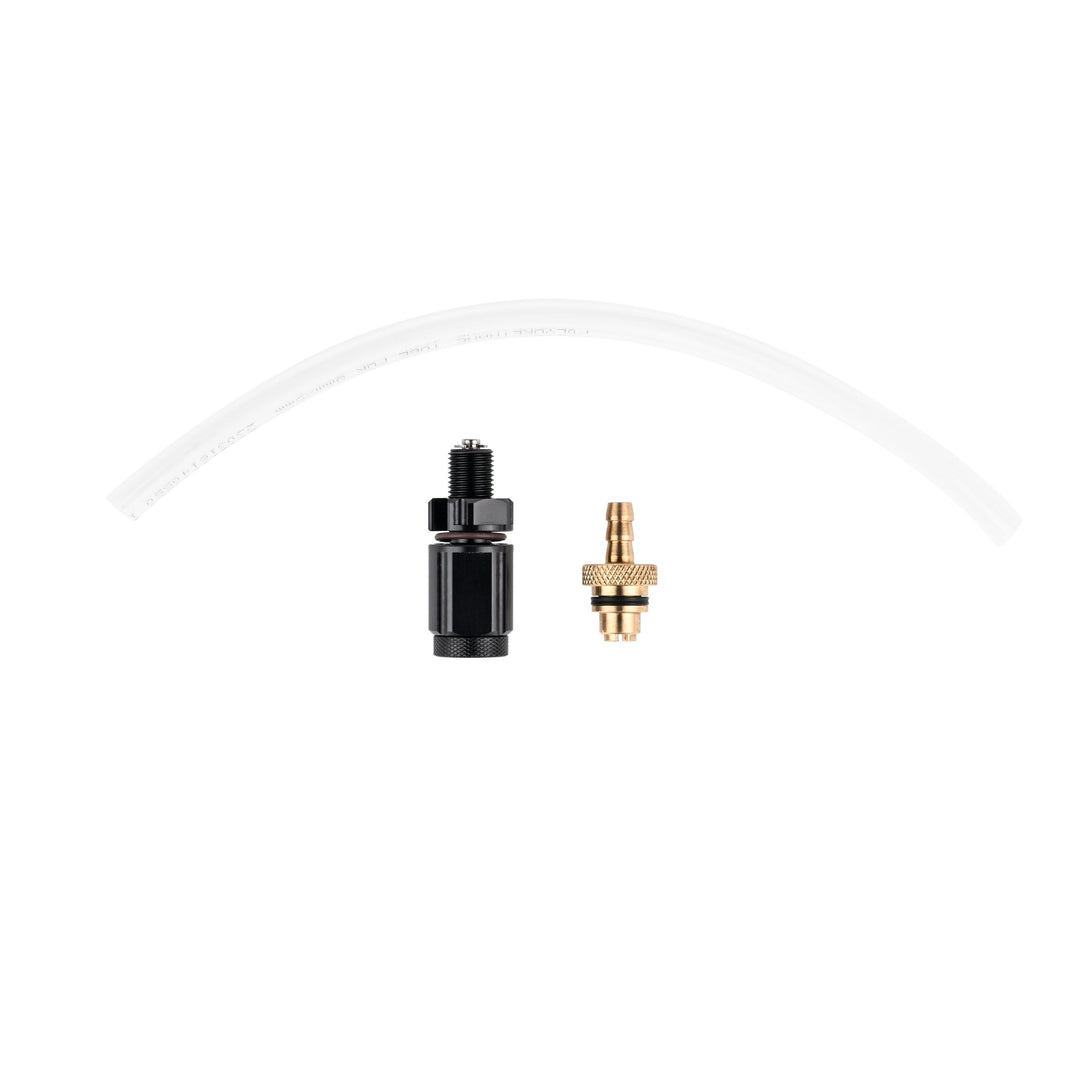

1 x 自動密閉型バルクヘッド 1 x バキュームプラグ 1 x ロックキャップ 1 x ホース（手動真空ポンプは付属していません）

技術仕様

項目	水中用 M10 自動密閉型バキュームプラグ
材質	バキュームプラグ：銅ロックキャップおよび本体：アルミニウム、プラスチック
重量	45 g
耐圧深度	1,000 m / 3,280 ft
ホースサイズ	内径：5 mm、外径：8 mm
Oリングサイズ	Ø12 × 1.5
Oリング材質	FKM75 ブラウンフッ素ゴム

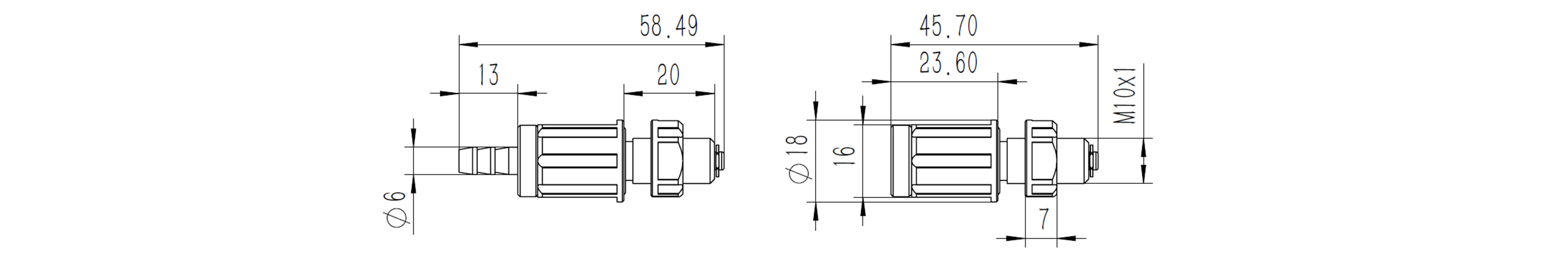

下図に寸法図を示します。左側の図はバキュームプラグを取り付けた状態の寸法、右側の図はロックキャップを取り付けた状態の寸法を示しています。防水性を確保するため、潜水前にロックキャップを確実にねじ込み固定してください。また、Oリングには潤滑剤を塗布し、不純物や傷がないか確認してください。

取付穴寸法

推奨サイズ	バキュームプラグ
推奨バルクヘッド貫通穴径（A）	Ø10.1 ± 0.1
ハッチカバーの厚さ（B）	13 mm
表面範囲（C）	20 mm

真空テストガイド

自動密閉型バルクヘッドをエンクロージャーのエンドキャップに取り付けます。
手動真空ポンプを密閉し、ポンプ本体に空気漏れがないことを確認します。
ホースの一方を手動真空ポンプに、もう一方を銅製プラグに接続します。
銅製プラグをバルクヘッドに挿入し、ポンプを数回押して真空状態でプラグが固定されるまで加圧します。
ゲージが約 15 inHg を示すまでポンピングを続け、その後数分間待ちます。
指示値が 0.5 inHg 以上低下しないことを確認し、適切なシールが得られていることを確認します。
真空プラグを取り外し、潜水前にロックキャップをしっかりねじ込んで取り付けます。

Oリングの接触面を誤って傷つけた場合、使用できますか？
いいえ、使用できません。漏れのリスクがあるためです。

Oリングには毎回グリースを塗布する必要がありますか？
はい。潤滑グリースを塗布することで、Oリング表面のほこりや不純物を取り除きやすくなり、Oリングが溝に密着して組み立てが容易になります。

ロックキャップは強く締め付ける必要がありますか？
いいえ、非常に強く締める必要はありません。Oリングが完全に挿入されていることを確認し、面が揃うまで締めるだけで良好なシールが得られます。

なぜバキュームプラグにラッチが付いていないのですか？
真空状態になるとプラグは自然に固定され、外れることはありません。そのためラッチは不要です。初期の押し込み時にプラグを軽く押さえてください。

防水エンクロージャー内部を真空にした後、プラグが外れない場合はどのように空気を解放しますか？
プラグの内部段差部分を下方向に押すことで空気を解放できます。

ナットにねじ止め剤を使用すべきですか？
はい。ロックキャップは回転して取り付けられるため、時間の経過とともに緩む可能性があります。ねじ止め剤の使用を推奨します。

ロックキャップを取り付けないと水が入りますか？
はい。防水性を確保するためにはロックキャップを必ず取り付ける必要があります。

3Dモデルビューア

Note: The 3D model shown above is for reference purposes only. It may include components, accessories, or alternate sizes not included with the product. For simplicity, only a single representative size is typically displayed when multiple versions exist. Please refer to the product Shipping Guide for detailed information on included contents and size-specific differences.

3Dモデルをダウンロード（STEP）- 水中用 M10 自動密閉型バキュームプラグ
