Name: 水中用 M8 通気・真空プラグ
Brand: Blu-Sub
SKU: BS-SSC-ENCLV-BLK-08A1
Price: 29.95 CAD
Availability: InStock

$29.95

28 個に対応即納 - 出荷まで 1～2営業日

追加分受注生産 - 出荷まで 2～4週間

HS 8481.80 (CN)

配送料はチェックアウト時に計算されます。

タイプ

M8 エンクロージャー通気口

真空プラグ

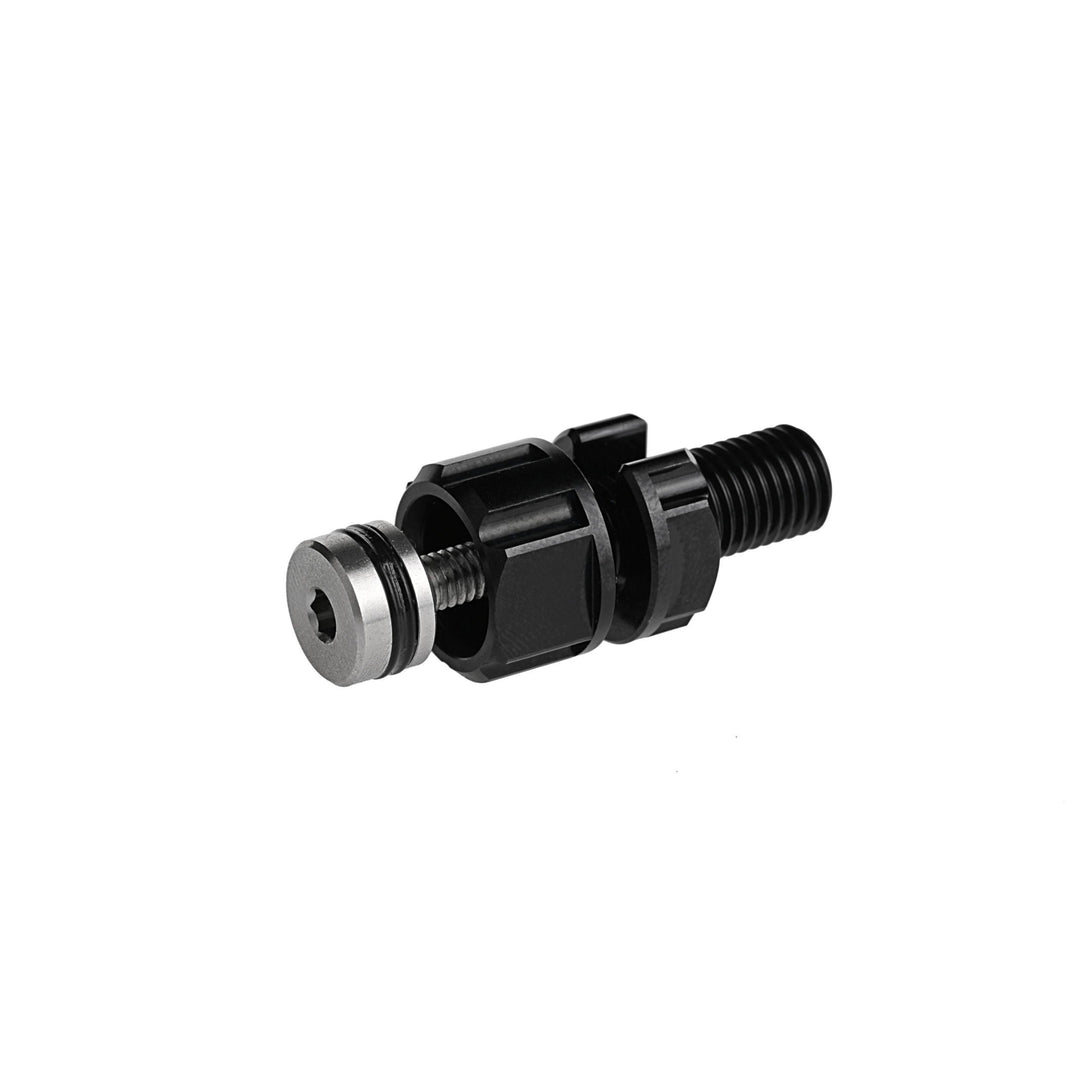

水中用 M8 通気・真空プラグは、圧力の均等化、ハウジングの分解、および基本的な真空リークテストを行うために設計された、コンパクトでモジュール式のソリューションです。これはM8 通気口と組み合わせて動作し、2 つのパーツで構成されるシステムとなります（両方のコンポーネントは別売りです）。

このプラグを使用すると、真空ポンプ（別売り）に一時的に接続して簡易的な真空リークテストを実施できます。ホースを取り外すとシステムは自動的に密閉されないため、M8 真空プラグをねじ込んで手動で密閉する必要があります。そのため、基本的な気密性チェックを行いたいが、連続した真空保持を必要としないユーザーに最適です。

テスト後に真空圧を保持したい、または自己密閉機能を備えた二重用途のポートを必要とする場合は、水中用 M10 自己密閉型通気・真空プラグが推奨されます。M10 バージョンにはロックキャップと内部バルブが含まれており、より高度な用途に対応します。

M8 システムは、スペースを節約しつつ、ハウジングのメンテナンスやフランジ取り外し時の手動通気機能を重視するユーザーに最適です。テストには内径 5 mm のホースを備えた互換性のある真空ポンプが必要ですが、ポンプは付属しません。

水中用エンクロージャービルダー - プロモーションセクション（基本）

完全なシステム構築をサポートしますか？

互換性の取れた完全な水中システムを、リアルタイム価格表示とワンクリック注文機能で設計できる水中用エンクロージャービルダーをご利用ください。

ビルダーツールを起動 →

材質	アルミニウム＋ステンレス鋼（通気口）、銅（真空プラグ）
重量	12 g 通気口 / 13 g 真空プラグ
色	ステンレスプラグ、ブラックバルクヘッド、銅製真空プラグ
耐圧深度	1,000 m / 3,280 ft

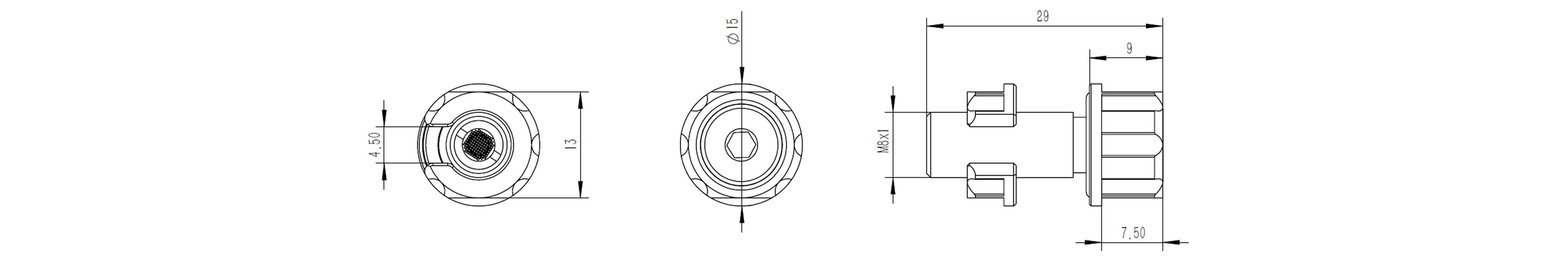

寸法	寸法図を参照

[{"id":45726820696222,"title":"M8 エンクロージャー通気口","option1":"M8 エンクロージャー通気口","option2":null,"option3":null,"sku":"BS-SSC-ENCLV-BLK-08A1","requires_shipping":true,"taxable":true,"featured_image":{"id":40996794859678,"product_id":8257573159070,"position":1,"created_at":"2025-07-21T13:28:12-04:00","updated_at":"2025-07-21T14:45:02-04:00","alt":null,"width":2243,"height":2243,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/M8EnclosureVent_3.jpg?v=1753123502","variant_ids":[45726820696222]},"available":true,"name":"水中用 M8 通気・真空プラグ - M8 エンクロージャー通気口","public_title":"M8 エンクロージャー通気口","options":["M8 エンクロージャー通気口"],"price":2995,"weight":12,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32628478345374,"position":1,"preview_image":{"aspect_ratio":1.0,"height":2243,"width":2243,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/M8EnclosureVent_3.jpg?v=1753123502"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45726820728990,"title":"真空プラグ","option1":"真空プラグ","option2":null,"option3":null,"sku":"BS-SSC-ENCVP-COP-08A1","requires_shipping":true,"taxable":true,"featured_image":{"id":40996794826910,"product_id":8257573159070,"position":2,"created_at":"2025-07-21T13:28:12-04:00","updated_at":"2025-07-21T14:45:02-04:00","alt":null,"width":1477,"height":1477,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/M8EnclosureVent_8.jpg?v=1753123502","variant_ids":[45726820728990]},"available":true,"name":"水中用 M8 通気・真空プラグ - 真空プラグ","public_title":"真空プラグ","options":["真空プラグ"],"price":1589,"weight":13,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32628478509214,"position":2,"preview_image":{"aspect_ratio":1.0,"height":1477,"width":1477,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/M8EnclosureVent_8.jpg?v=1753123502"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

説明

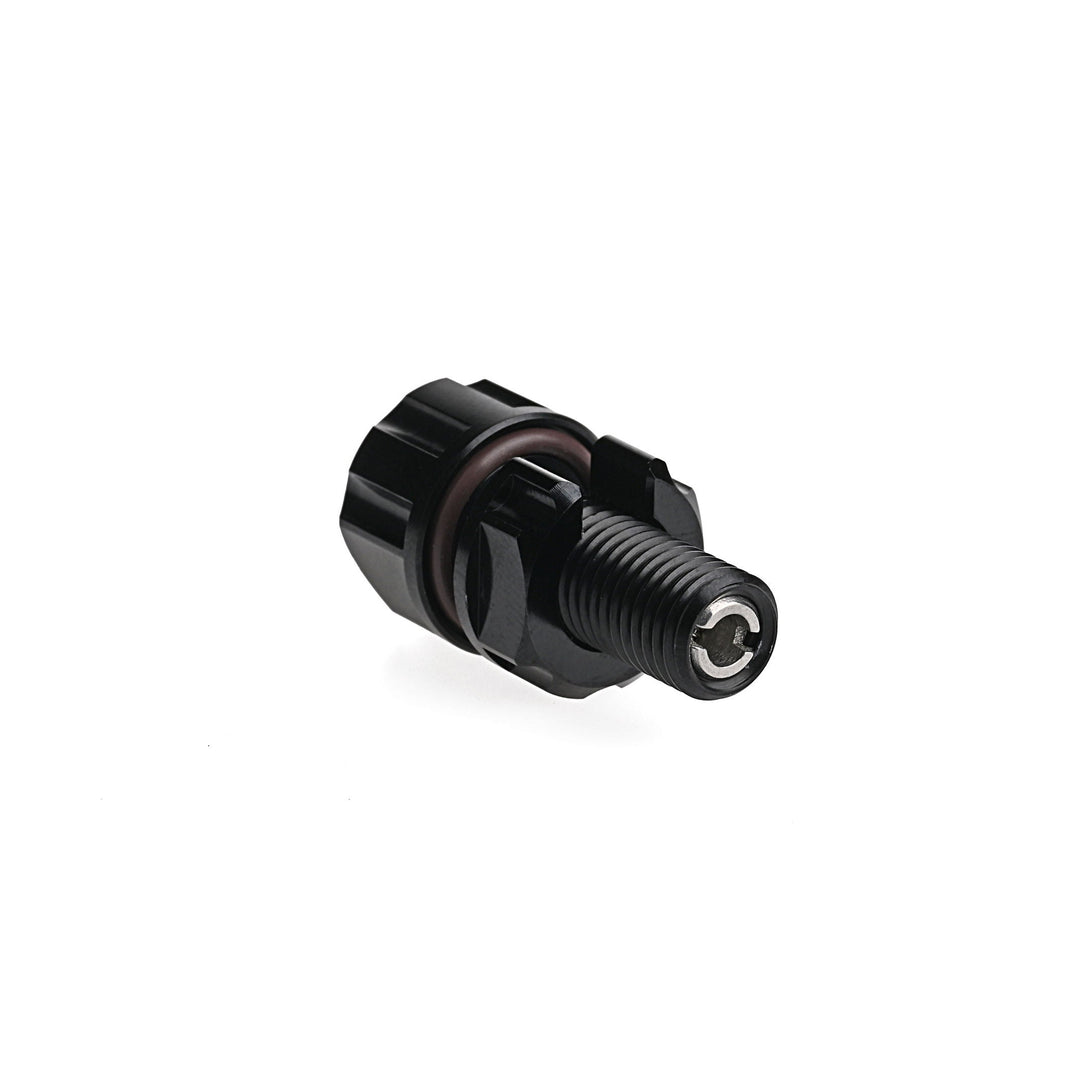

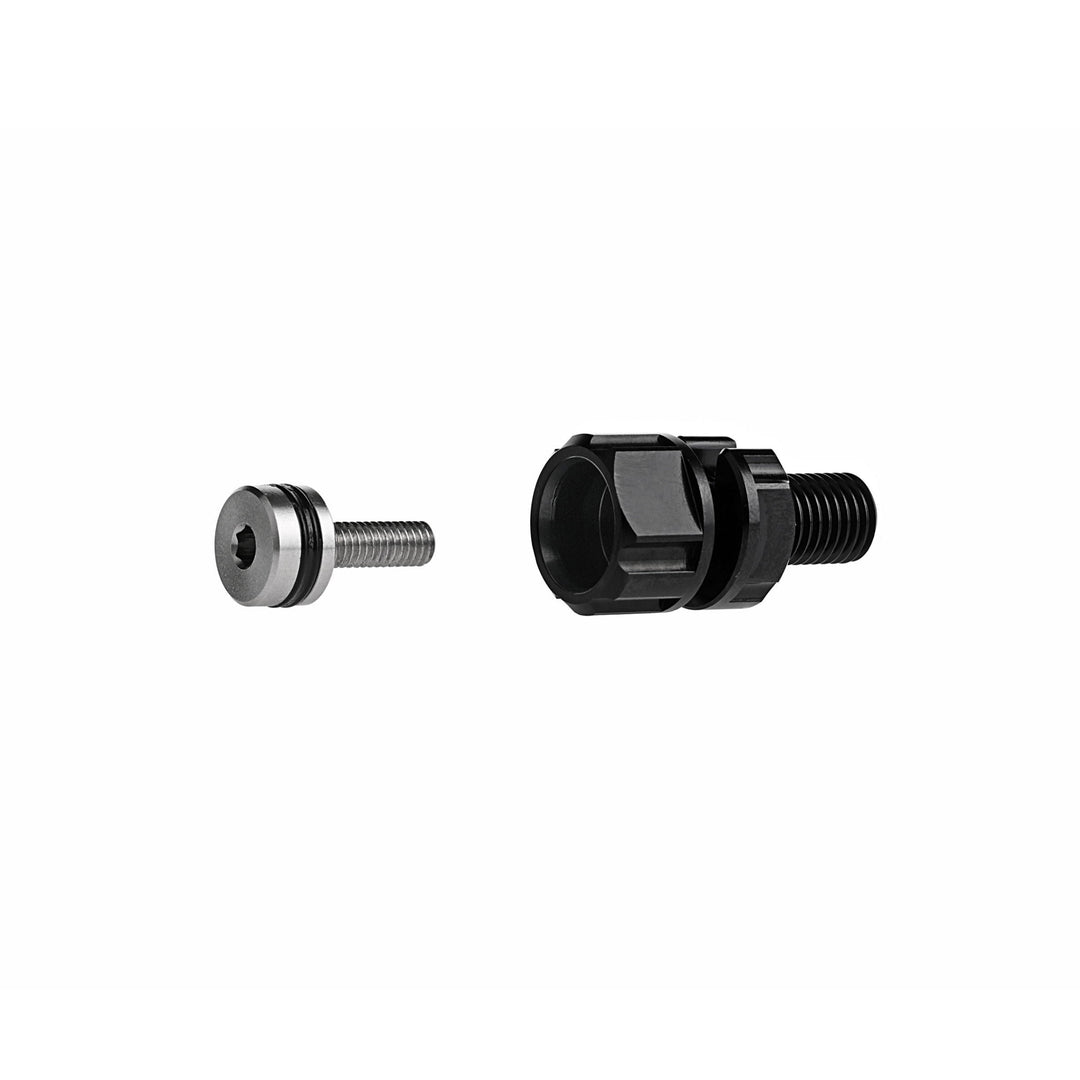

水中用 M8 通気・真空プラグは、防水型の水中ハウジング向けに設計されたコンパクトな二重用途コンポーネントです。圧力均等化のためのパッシブ通気と、手動による真空リークテストの両方を可能にします。このシステムは、M8 エンクロージャー通気口とM8 エンクロージャー通気・真空プラグの 2 つの独立したコンポーネントで構成されており、別売りです。

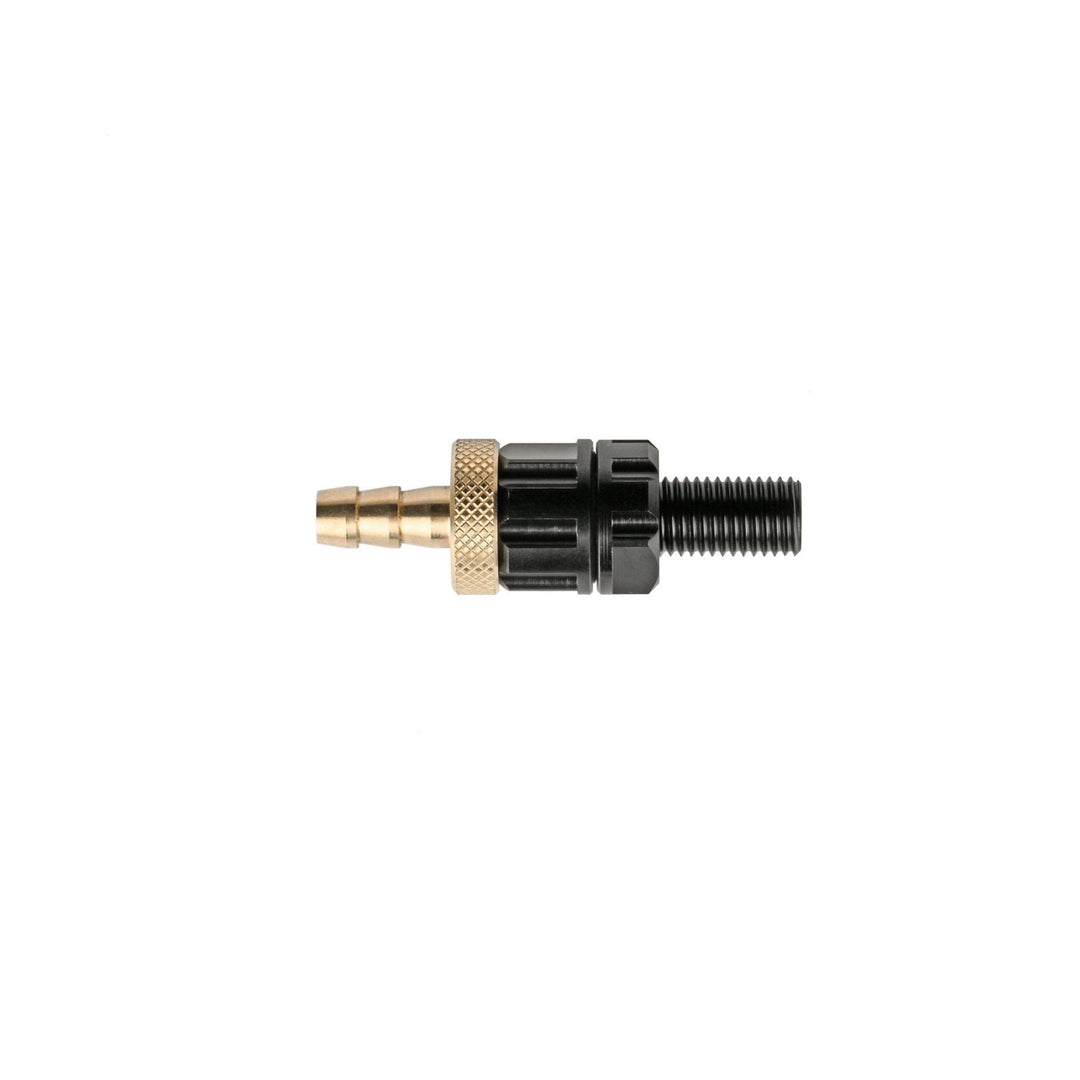

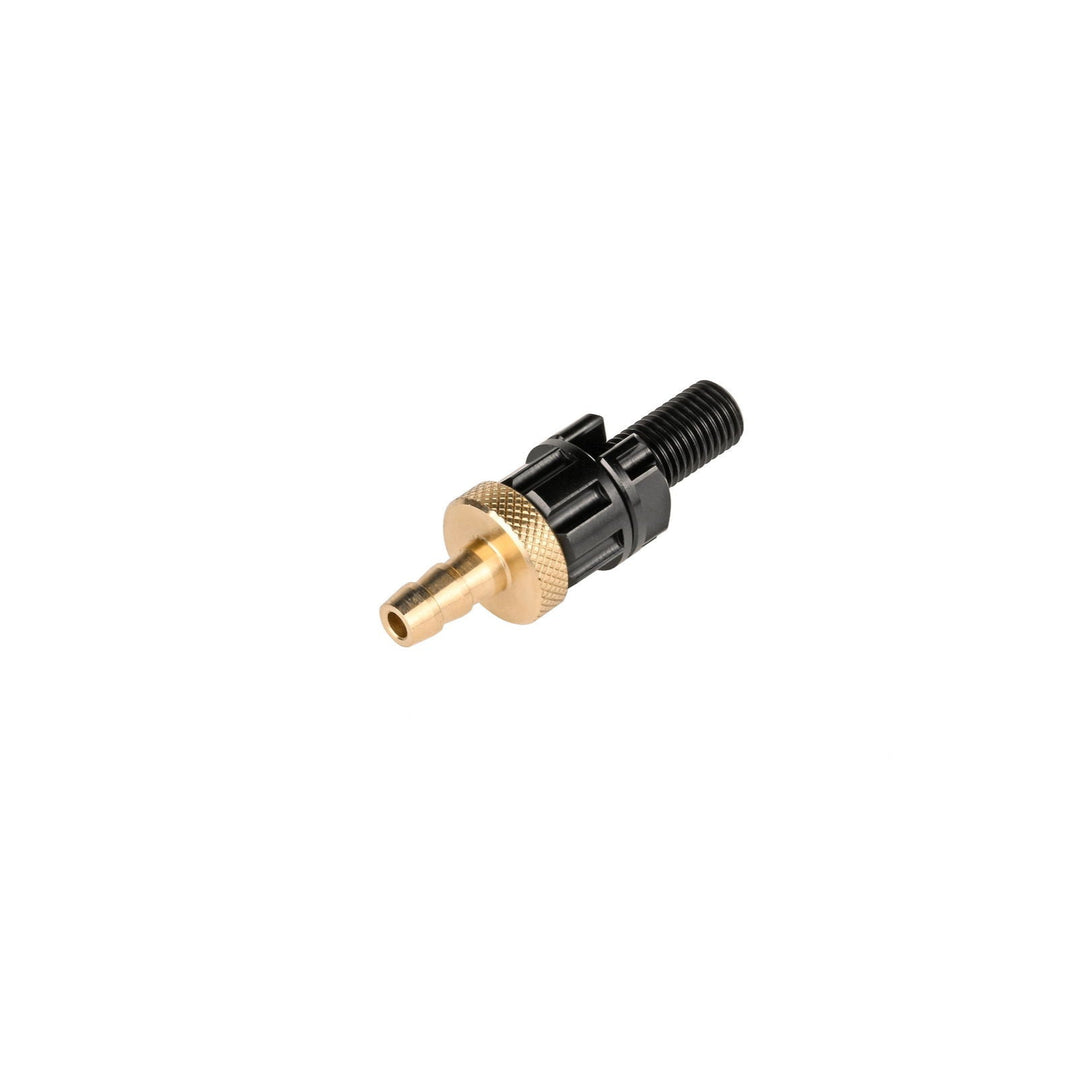

真空テスト中、プラグは内径 5 mm、外径 8 mmのホースに対応します。自己密閉機能はありませんので、ホースを取り外すとすぐに空気がハウジング内に戻ります。テストには手動真空ポンプ（別売り）が必要です。テスト後は、ステンレス製六角プラグを取り付けてポートを密閉し、1,000 m / 3,280 ftの耐圧防水性能を確保します。内蔵されたステンレスメッシュが粒子の侵入を防ぎます。

テスト後も真空を保持する必要がある場合、または 1 つのポートで真空および通気の両方を行いたい場合は、 水中用 M10 自己密閉型通気・真空プラグをお勧めします。内部バルブとロックキャップを備えており、接続解除後も真空を保持できるため、より要求の高い用途に適した上位モデルです。

まとめると、M8 システムは一時的な真空テストや分解時の圧力均等化を重視するシンプルな構成に最適であり、M10 バージョンは真空保持および二重用途ポート構成に適しています。

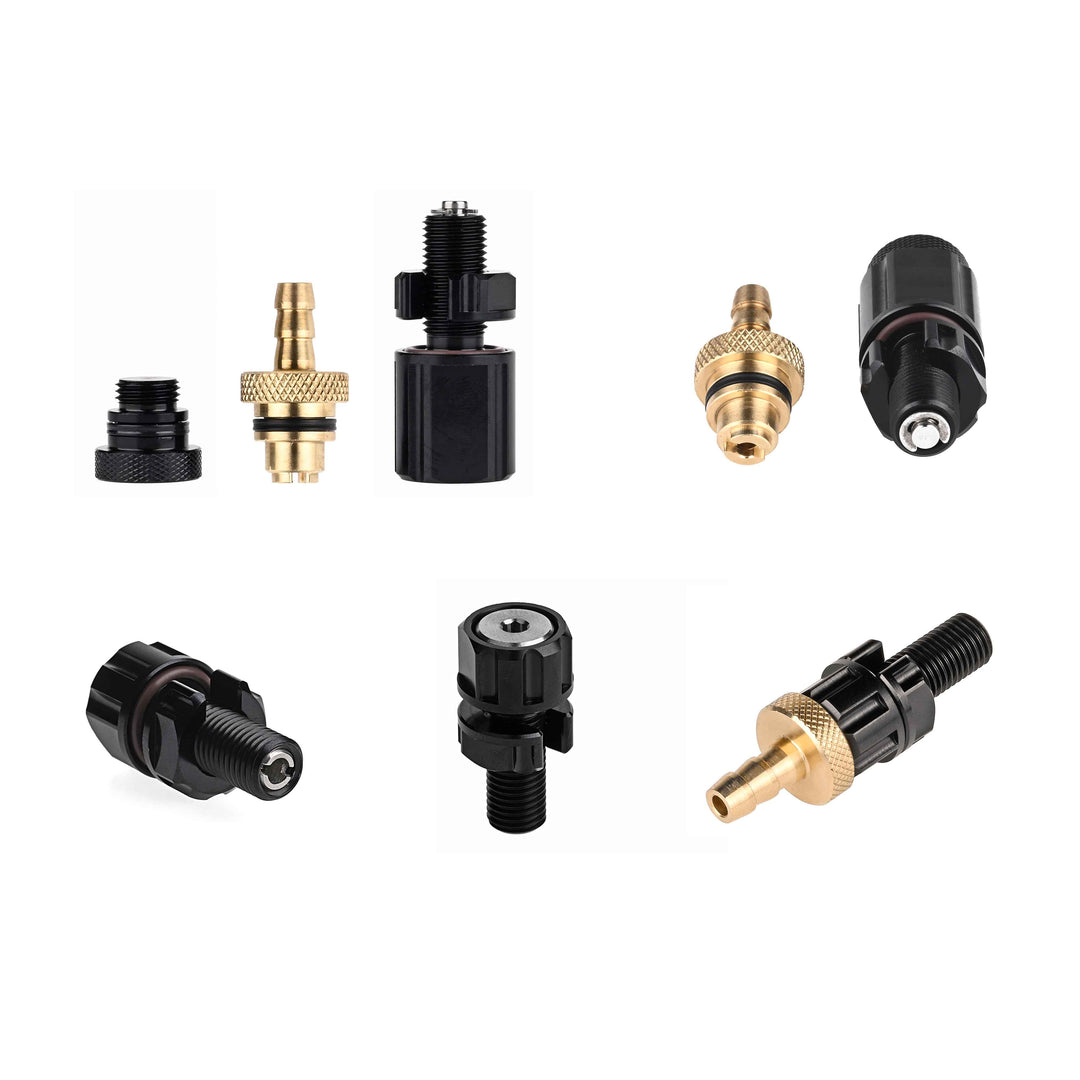

代替 M10 真空ポートオプション

別売り

水中用 M8 通気・真空プラグは、水中ハウジングの真空テストおよびパッシブ通気を行うためのコンパクトでモジュール式のソリューションです。長期間の真空保持が必要な用途には、より大きな水中用 M10 自己密閉型通気・真空プラグが、優れたシール性能と自動密閉機能を提供します。

M8 通気・真空プラグ
短時間のリークテストや手動での圧力均等化を目的に設計された M8 システムは、ホースを用いた真空テストが可能ですが、接続解除後は自動的に密閉されません。ハウジングの組み立て・分解や浅～中深度でのトラブルシューティングなど、一時的な用途に最適です。

M10 自己密閉型真空プラグ
長期的な真空保持を目的として設計された M10 バージョンには、内部バルブとロックキャップが組み込まれており、真空を適用後に自動で密閉されます。輸送・保管中、または長期水中ミッション中の密閉システムに適しています。

主な違い

真空保持：M8 はホース接続が必要、M10 はポンプ取り外し後も自己密閉します。
用途：M8 はリークテストや一時的アクセス向け、M10 は長期密閉運用向けです。
構成部品：M8 はねじ込み式銅製プラグを含み、M10 はバルブ内蔵プラグとロックキャップを含みます。
取付サイズ：M8 は小型の M8 ねじポートを使用し、M10 は M10 バルクヘッドフィッティングが必要です。

水中用 M10 自己密閉型通気・真空プラグ

対応する水中エンクロージャーオプション

別売

Subsea M8ベント＆バキュームプラグは、標準M8バルクヘッドポートを使用して、幅広いBlu-Sub海中エンクロージャに組み込むことができます。Oリングを適切に圧縮して確実にシールするため、適切なサイズの貫通穴（Ø8.1 ± 0.1 mm）および十分なパネル厚に取り付けてください。真空試験を行う前に、シール面が平滑で、異物が付着していないことを必ず確認してください。

Subsea水密エンクロージャボックス
300 mの深度に対応したコンパクトなアルミニウム製ハウジングで、20個のM10ポートがあらかじめ加工されています。M8プラグを取り付けるには、M8ポートのカスタム加工が必要です。

Subseaエンクロージャアクリルチューブ
250 mの深度に対応した透明キャストアクリル製チューブです。ベント＆バキュームプラグと使用するために、M8ポートをカスタム加工できるアルミニウム製またはアクリル製エンドキャップと互換性があります。

Subseaエンクロージャアルミニウムチューブ
1,000 mの深度に対応した堅牢なハウジングです。M8取付穴またはプラグを安全に統合するための加工に適したブランク領域を備えたBlu-Subアルミニウム製またはアクリル製エンドキャップと互換性があります。

対応取付工具

別売り

本製品は、ユニバーサル M8/M10 取付用レンチを使用して取り付けることができます。この専用工具は、貫通部品、スイッチ、センサー、コネクタ類など、Blu-Sub の M8 および M10 バルクヘッドタイプ部品向けに設計されています。

コンパクトな両端設計により、狭いスペースや密集したレイアウトでも取り付けが可能です。また、ケーブル通し用スロットにより、既に接続されたケーブルの上からレンチをスライドさせることができ、配線を取り外すことなく設置やメンテナンスが行えます。

ユニバーサル M8/M10 取付用レンチ

配送リスト

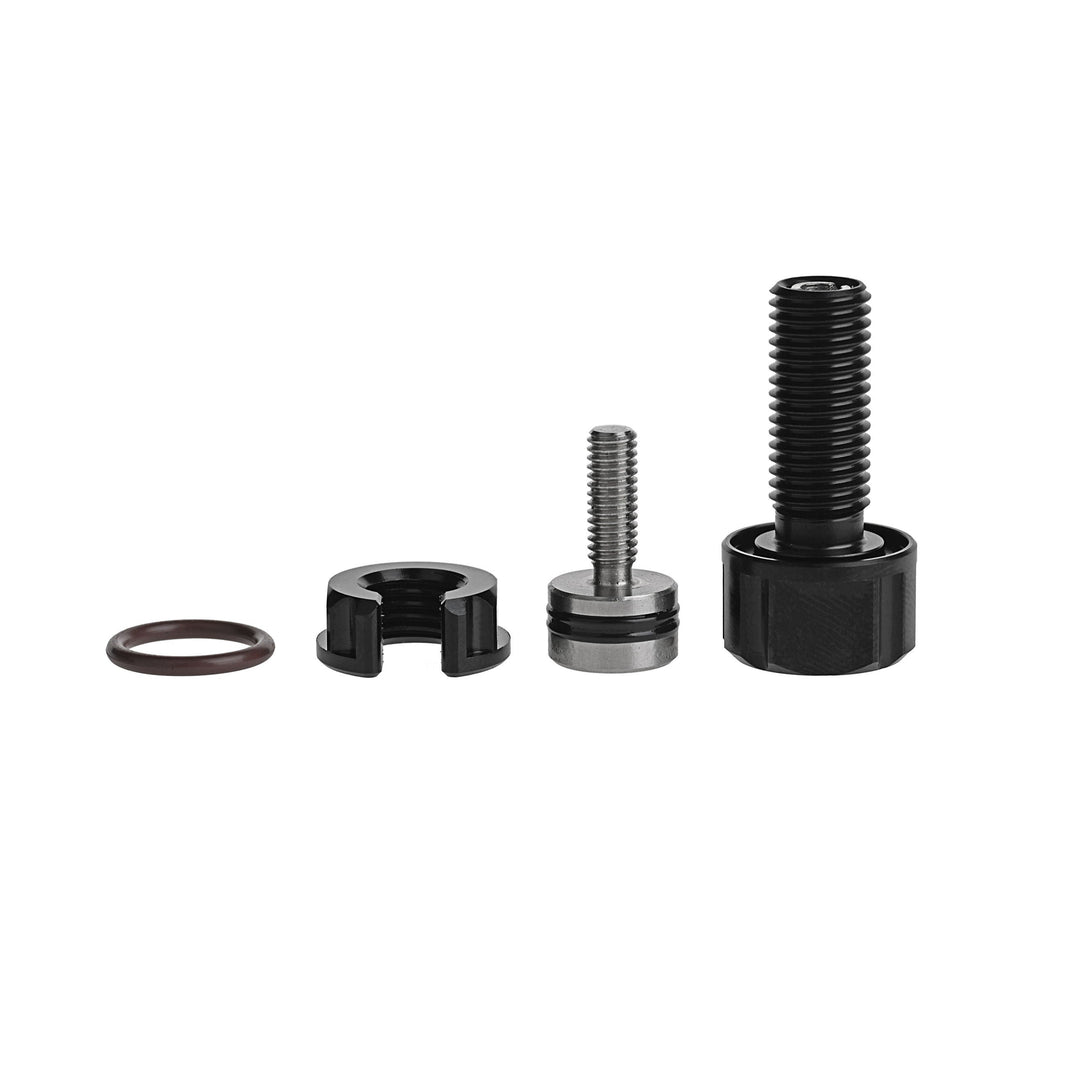

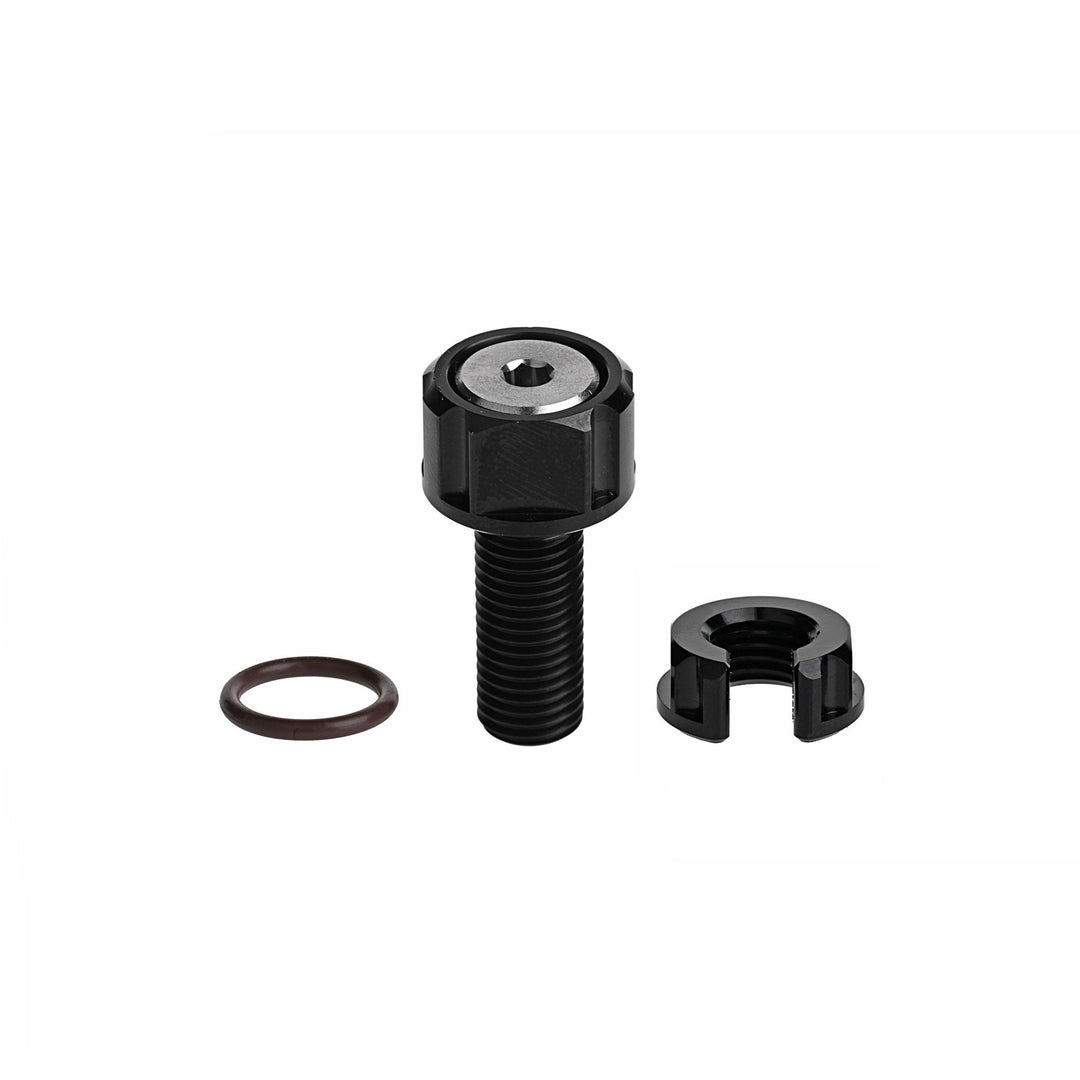

M8 エンクロージャー通気口: 1 × 通気口 1 × Oリング 1 × ナット真空プラグ: 1 × 真空プラグ

技術仕様

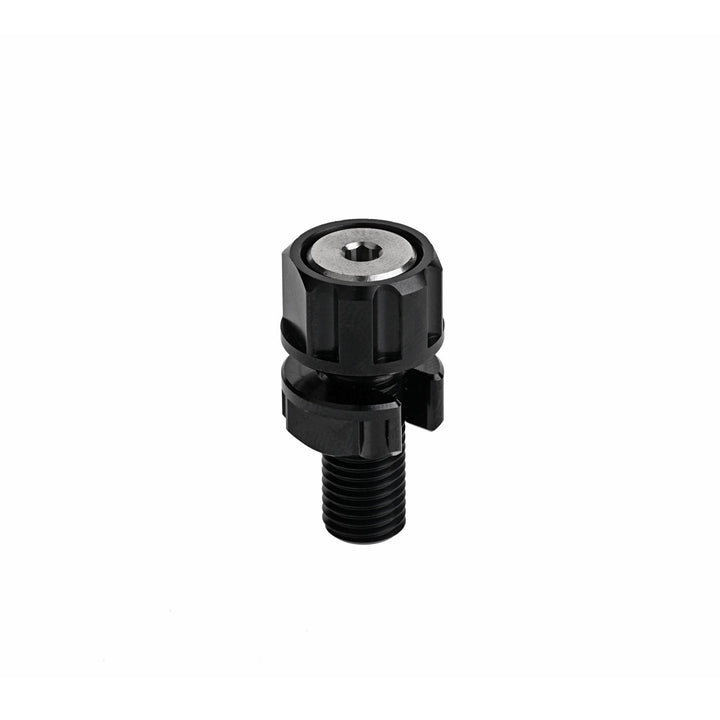

項目	M8 エンクロージャー通気口
材質	アルミニウム＋ステンレス鋼
外観	ステンレス自然色プラグ、ブラックバルクヘッド
Oリングサイズ	Ø10 × 1.5
Oリング材質	FKM75 ブラウンフッ素ゴム

最大耐圧深度	1,000 m / 3,280 ft
設計寿命	3 年または 500 サイクル
温度範囲（空気）	-25 ～ 60 °C / -13 ～ 140 °F
温度範囲（水中）	-4 ～ 40 °C / 32 ～ 104 °F
プラグ六角サイズ	3 mm 六角レンチ
プラグ材質	ステンレス鋼
バルクヘッド材質	アルミニウム
バルクヘッドねじ	M8×1
フィルターサイズ	60 メッシュ
フィルター材質	ステンレス鋼

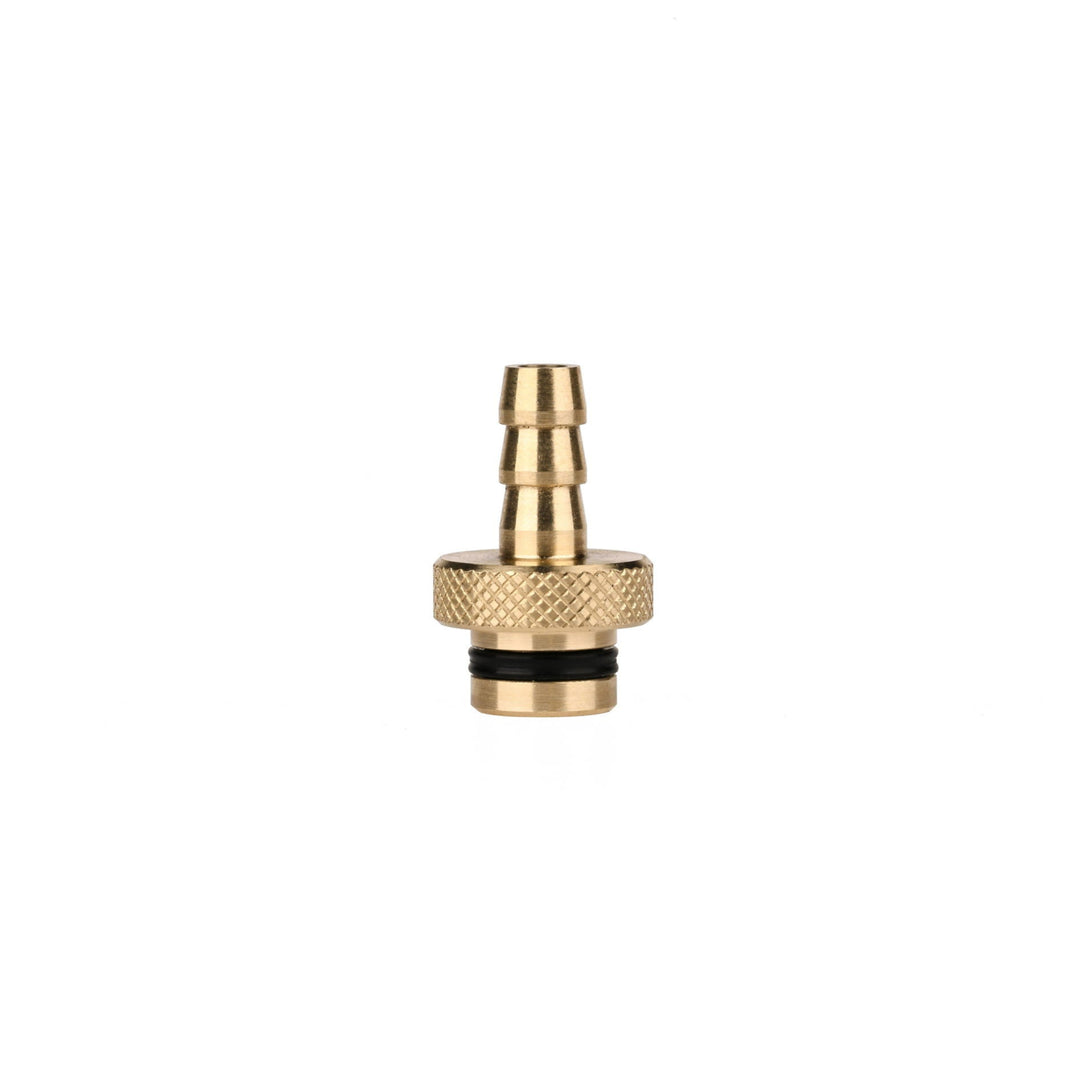

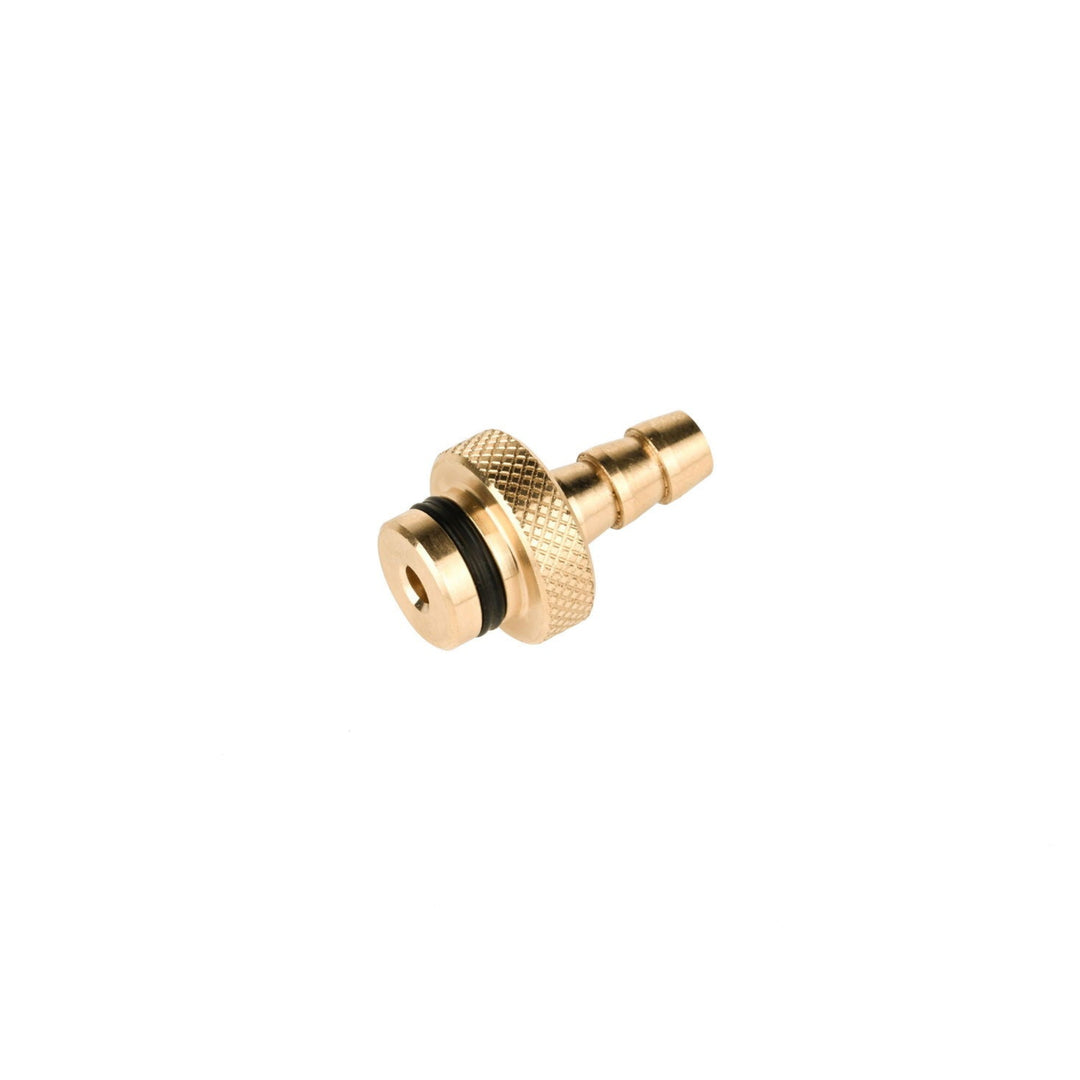

項目	M8 エンクロージャー通気口用真空プラグ
材質	銅
外観	銅 – ナチュラルカラー
対応ホース	内径 5 mm / 外径 8 mm
自己密閉機能	なし

取付穴寸法

推奨サイズ	エンクロージャー通気口
推奨バルクヘッド貫通穴サイズ (A)	Ø8.1 ± 0.1
ハッチカバー厚さ (B)	14 mm
表面範囲 (C)	17 mm

プラグは強く締め付ける必要がありますか？
いいえ、過度な締め付けは不要です。表面と面一になるまで軽く締めるだけで十分です。過度な力で締めると取り外しが困難になりますが、シール性能は向上しません。

どのような場合に必要ですか？
組み立て、分解、または保管中に空気の入れ替えや真空テストを行うため、防水ハウジングには使用を推奨します。

プラグを取り外すと、エンクロージャー通気口が緩んで外れることがありますか？
その可能性があります。これを防ぐために、バルクヘッドとナットにスレッドロッカーを塗布してください。ただし、プラグ自体にはスレッドロッカーを塗布しないでください。

プラグを取り外すたびに潤滑グリースを塗布する必要がありますか？
はい。グリースを塗布することで O リングの状態を確認し、スムーズな取り付けを可能にします。また、シール面の寿命を延ばす効果もあります。

3Dモデルビューア

注：上記の3Dモデルは参考用のみです。製品には含まれていない部品、アクセサリー、または異なるサイズが表示されている場合があります。簡略化のため、複数のバリエーションがある場合は通常、代表的な単一サイズのみが表示されています。同梱内容およびサイズごとの違いの詳細については、製品の配送ガイドをご参照ください。

3Dモデルをダウンロード（STEP）- M8 通気・真空プラグ ``
