説明

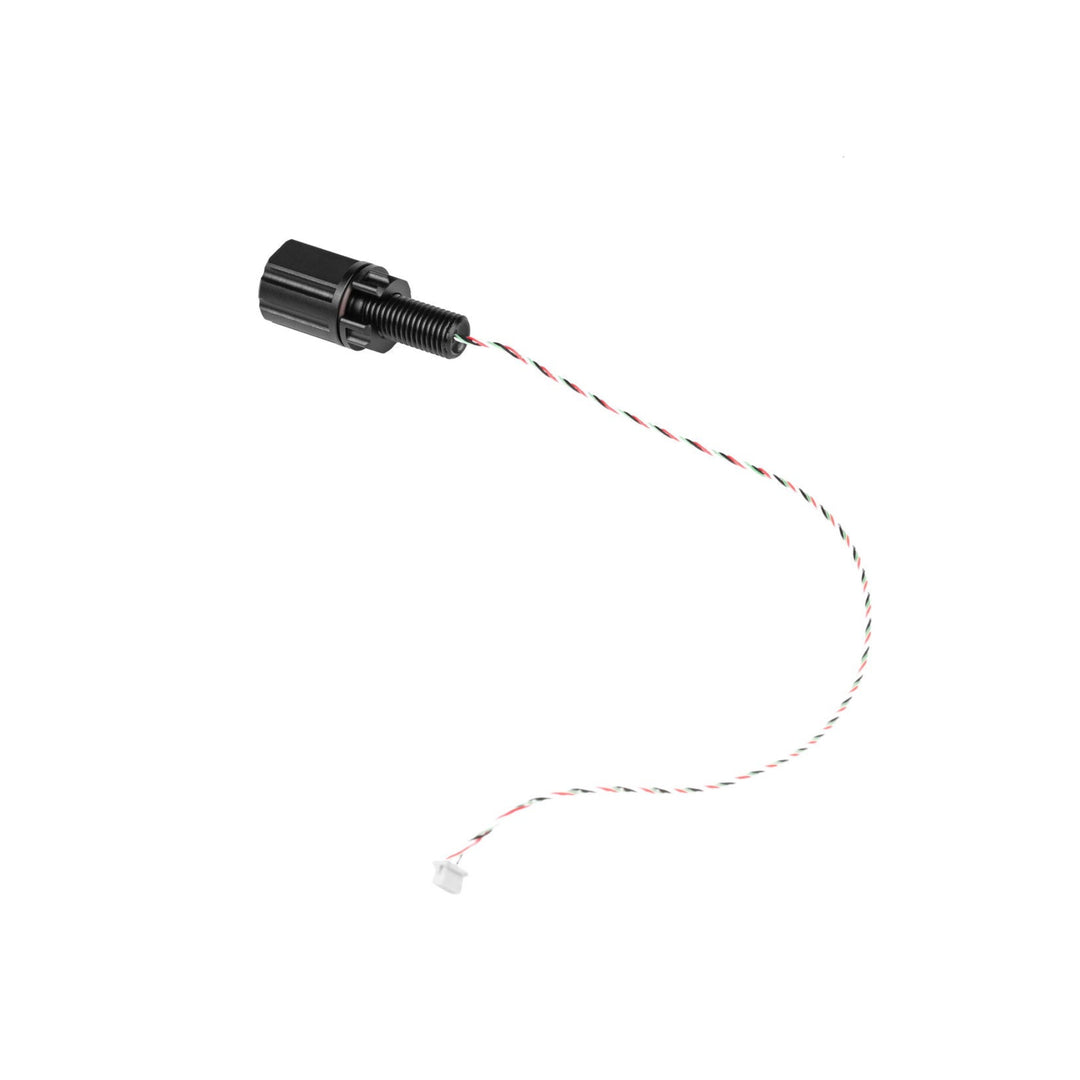

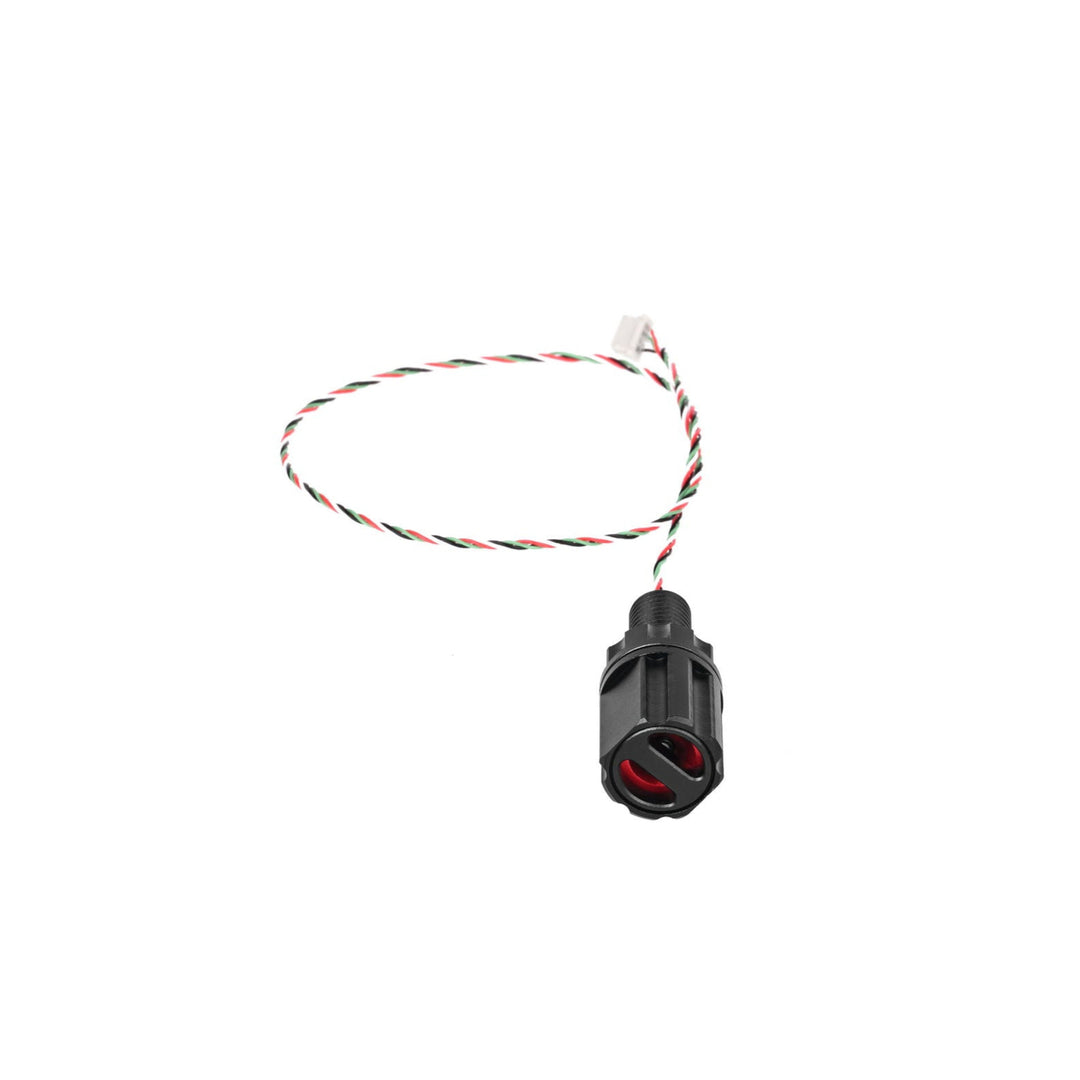

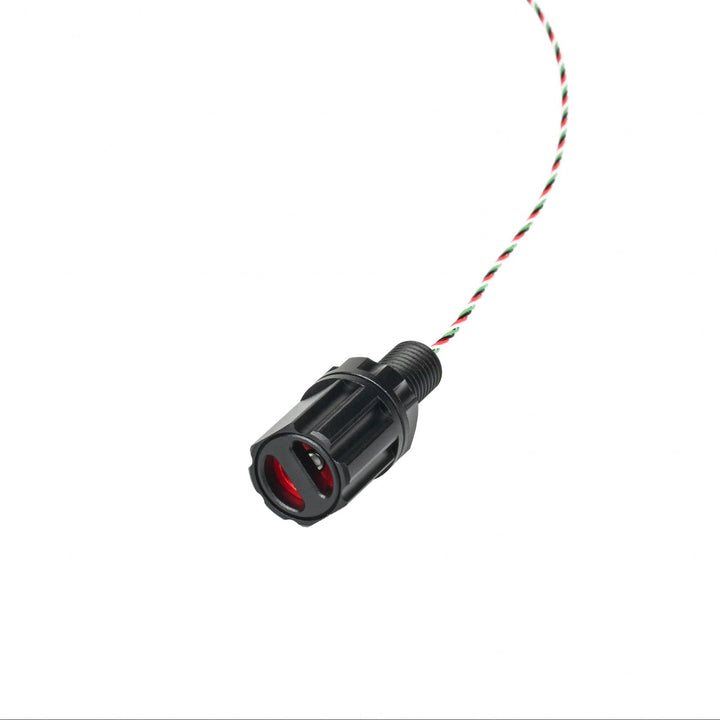

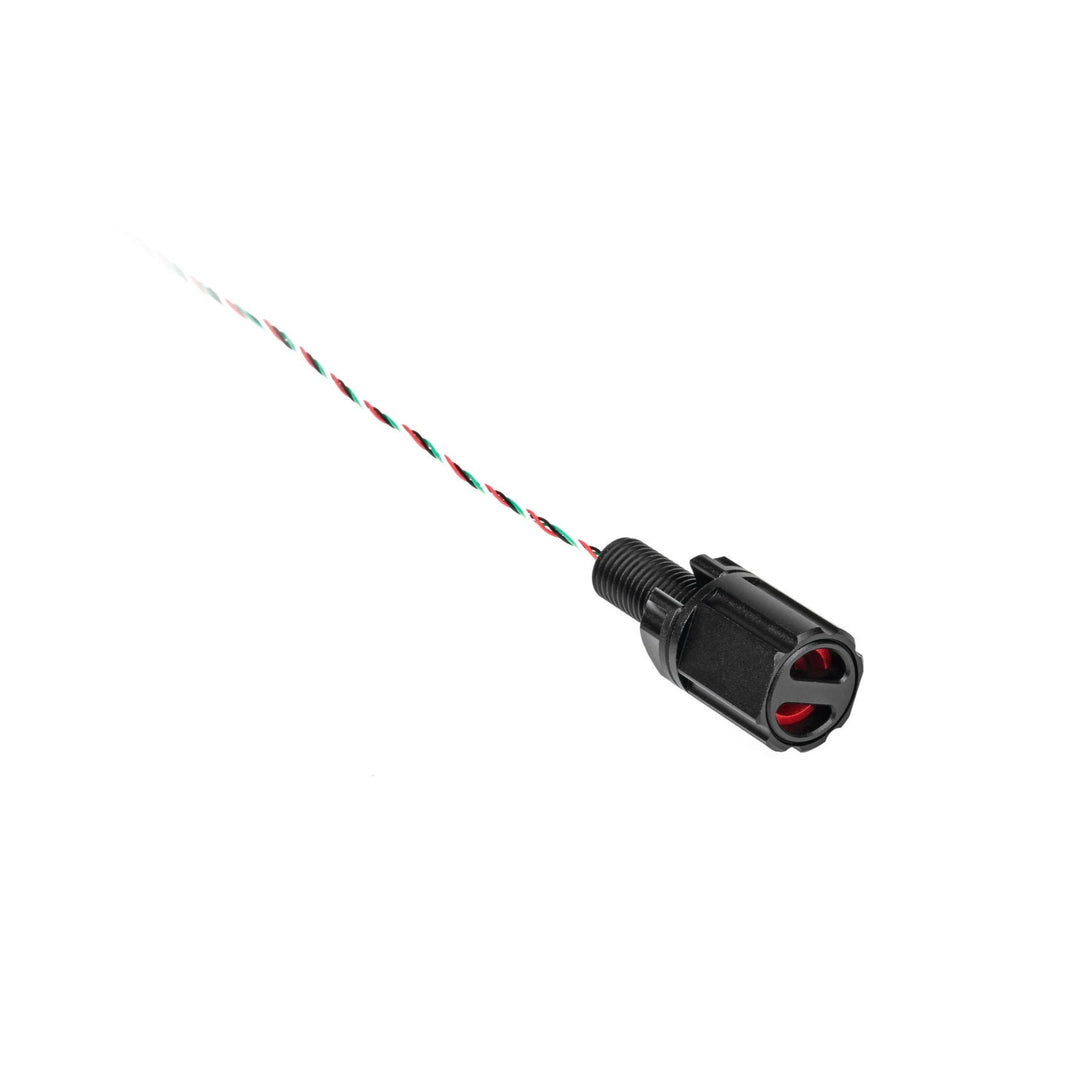

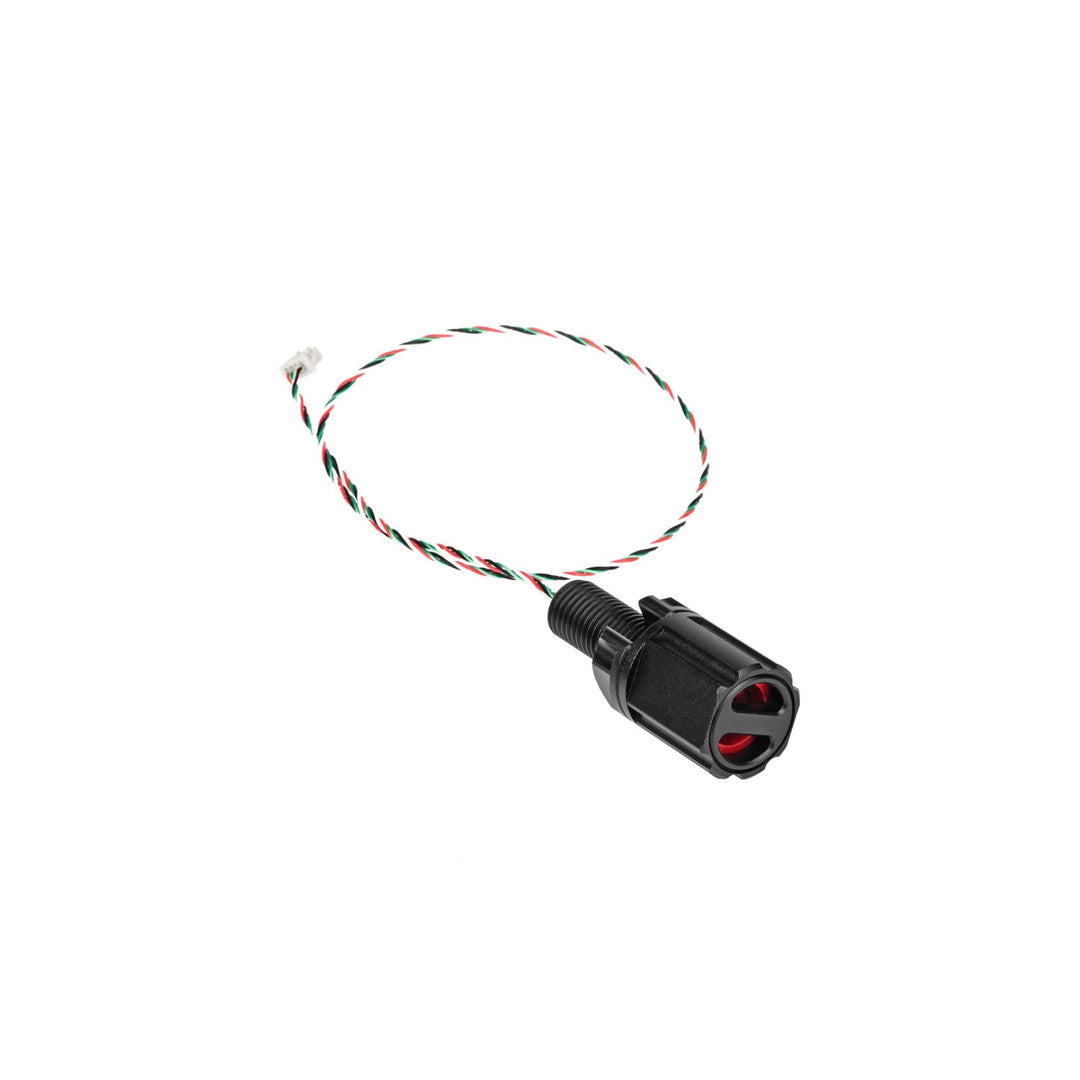

水中用 M8 深度センサー は、MS583730BA デジタル圧力チップを搭載し、水中深度用途向けに高解像度の気圧測定を実現します。小型の M8 ねじ付きハウジングは、省スペースで軽量化が求められる小型エンクロージャーやセンサーアレイでの使用に最適です。付属の O リングとナットにより、ROV、小型潜水艇、センサーノードなどの狭い海洋プラットフォームでのバルクヘッド取り付けが容易に行えます。
大型モデルと同様に、この M8 センサーは I²C 通信を使用し、DF13-4S コネクターによって標準ロジックレベル配線（VIN、GND、SDA、SCL）で接続されます。ArduSub、Pixhawk、およびカスタム組み込みシステムに適しており、5 V で効率的に動作し、消費電流も最小限に抑えられています。モバイルシステムでの使用に特に適しています。M10 バージョンとは異なり、このモデルの保護キャップは固定式で、取り外しや現場での清掃には対応していません。
長期的な精度を維持するために、このモデルを含むすべての MS5837 ベースのセンサーは、チップメーカーの推奨に従い、毎日少なくとも 2 時間は水から取り出して乾燥させる必要があります。連続的な水中運用や、より高い機械的耐久性が求められる用途には、水中用 M14 金属ダイアフラム深度センサー（0〜35 バール / 0〜350 m） の使用を検討してください。取り外し可能なキャップを備えた大型ハウジングモデルについては、水中用 M10 深度センサー（0〜30 バール / 0〜300 m） をご覧ください。
代替 Blu-Sub 深度センサー
別売
M8 センサーはコンパクトな設置や組み込みプラットフォームに最適ですが、Blu-Sub では耐久性を強化し、より高い圧力定格や別の通信方式を備えた大型モデルも提供しています。
水中用 M10 深度センサー（0〜30 バール / 0〜300 m）
取り外し可能な保護キャップと M10 ねじ付きボディを備えた I²C ベースの深度センサーで、現場でのメンテナンスが容易で、堅牢なエンクロージャー取り付けが可能です。
水中用 M14 金属ダイアフラム深度センサー（0〜35 バール / 0〜350 m）
ステンレス製ダイアフラムとオイル充填コアを備えた高耐久センサーで、USART 通信を使用し、長期的な水中設置や高圧環境での運用に適しています。
互換性のある水中用エンクロージャーオプション
別売
水中用 M8 深度センサーは、標準的な M8 取り付け穴を使用して、さまざまな Blu-Sub 水中エンクロージャーに簡単に取り付けることができます。各ハウジングは、深度での確実なシールと信頼性の高い動作をサポートします。選択するエンクロージャーが、センサー本体および配線に十分なパネル厚と内部クリアランスを備えていることを確認してください。
水中用防水エンクロージャーボックス
300 m の耐水深を持つコンパクトなアルミ製エンクロージャーで、M10 ポートが 20 個あらかじめ加工されています。センサー、スイッチ、信号インジケーターに最適です。M8 センサーを取り付ける場合は、カスタム加工されたポートが必要です。
水中用アクリルエンクロージャーチューブ
250 m の耐水深を持つ透明なキャストアクリル製ボディで、Blu-Sub のアルミニウム製エンドキャップと互換性があります。このセンサーを取り付ける場合は、M8 穴を備えたエンドキャップを選択してください。
水中用アルミニウムエンクロージャーチューブ
1,000 m の耐水深を持つ堅牢なアルミニウム製ハウジングです。M8 穴を備えた対応するアルミ製エンドキャップを使用することで、適切なセンサーの取り付けとシールが可能です。
配送リスト

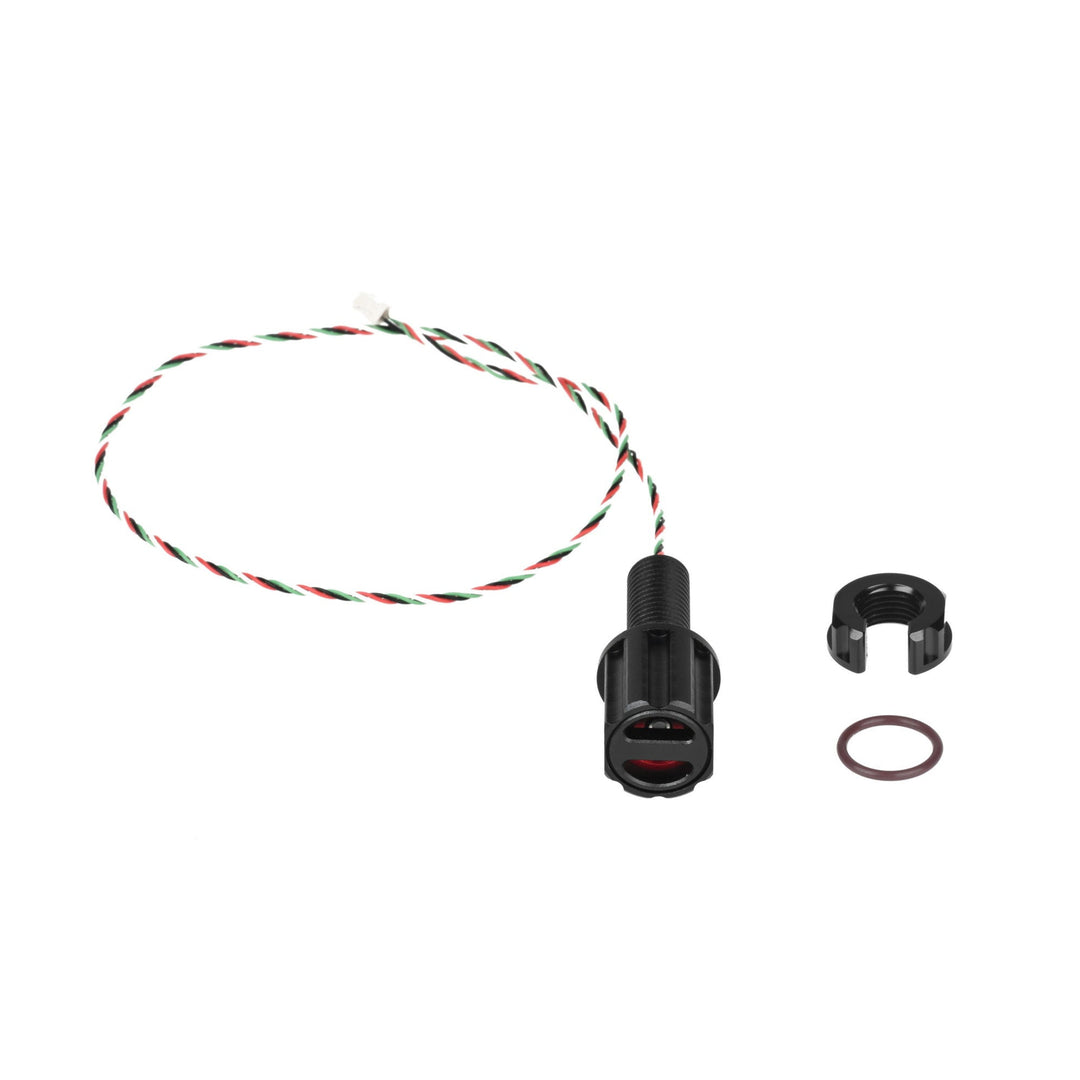

1 × 深度センサー 1 × Oリング 1 × ナット
技術仕様
| 仕様 | 水中用 M8 深度センサー（0〜30 バール / 0〜300 m） |
|---|---|
| ねじサイズ | M8×1 |
| 電圧 | 5 V |
| 最大電流 | 1.5 mA |
| 通信方式 | I²C |
| I²C ロジック電圧（SDA および SCL） | 3.3 V |
| I²C アドレス | 0x76（1110110 b） |
| 配線定義 | 赤：VIN、緑：SCL、白：SDA、黒：GND |
| コネクタータイプ | DF13-4S-1.25C |
| ケーブル長 | 約 300 mm |
| 動作圧力 | 0〜30 バール |
| 動作深度 | 0〜300 m |
| 過圧限界 | 50 バール |
| 圧力分解能 | 0.2 mbar |
| 相対精度 | ±200 mbar |
| 動作温度 | -20〜85 ℃ |
| 温度精度 | ±4 ℃（0〜60 ℃） |

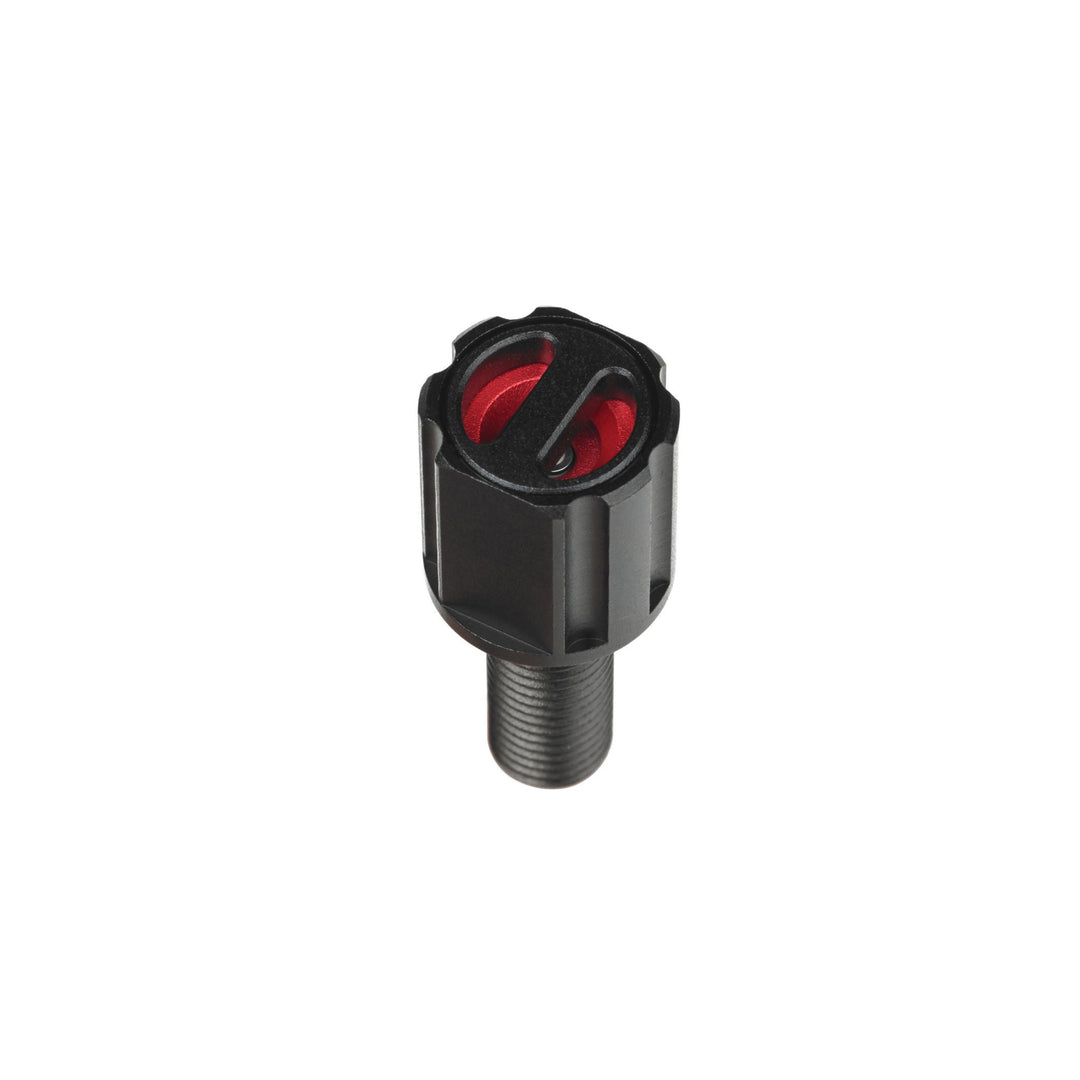

注意：M8 バージョンでは保護カバーが固定されており、取り外しはできません。これは性能や機能には影響しません。
取付穴寸法
| 推奨サイズ | M8 深度センサー |
|---|---|
| 推奨バルクヘッド貫通穴サイズ（A） | Ø8.1 ± 0.1 mm |
| ハッチカバー厚さ（B） | 14 mm |
| 表面範囲（C） | 17 mm |
M10 バージョンとの違いは何ですか？
M8 センサーと M10 センサーは同じ圧力センサーチップを使用しており、性能は同一です。違いはねじサイズと、M8 バージョンでは保護カバーが固定式（取り外し不可）である点のみです。
ケーブルを延長できますか？
はい、可能です。ただし、ケーブルが長すぎたり、同じバス上に複数の I²C デバイスがある場合は、通信タイミングに影響する可能性があります。これを軽減するには、より強い I²C プルアップ抵抗を使用するか、I²C リピーターチップを追加してください。
ArduSub を使用せずにデータを読み取る方法はありますか？コード例はありますか？
このセンサーチップは一般的で十分に文書化されています。オープンソースのサンプルコードが広く公開されており、独自のシステムに組み込むことができます。
白い柔らかい膜が破損した場合はどうなりますか？
膜が破れたり穴が開いた場合、密閉性と精度が損なわれるため、そのセンサーは使用しないでください。
海水と淡水の両方で使用できますか？
はい、このセンサーは海水および淡水の両方で使用できます。
他社製品と比べた利点は何ですか？
・高い信頼性：センサー寿命と測定精度を最大化するために精密仕様で製造されています。
・優れた耐久性：内蔵の保護カバーが砂や岩などの異物による損傷を防ぎ、センサー膜を保護します。
保護カバーは取り外せますか？
いいえ、M8 深度センサーの保護カバーは固定式で、取り外すようには設計されていません。
