水中アクセサリー取付ブラケットに対応
別売

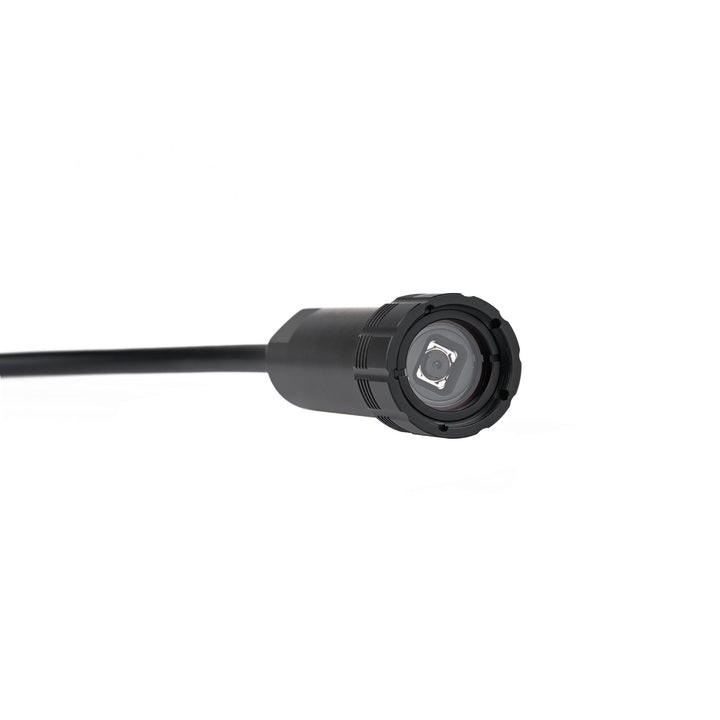

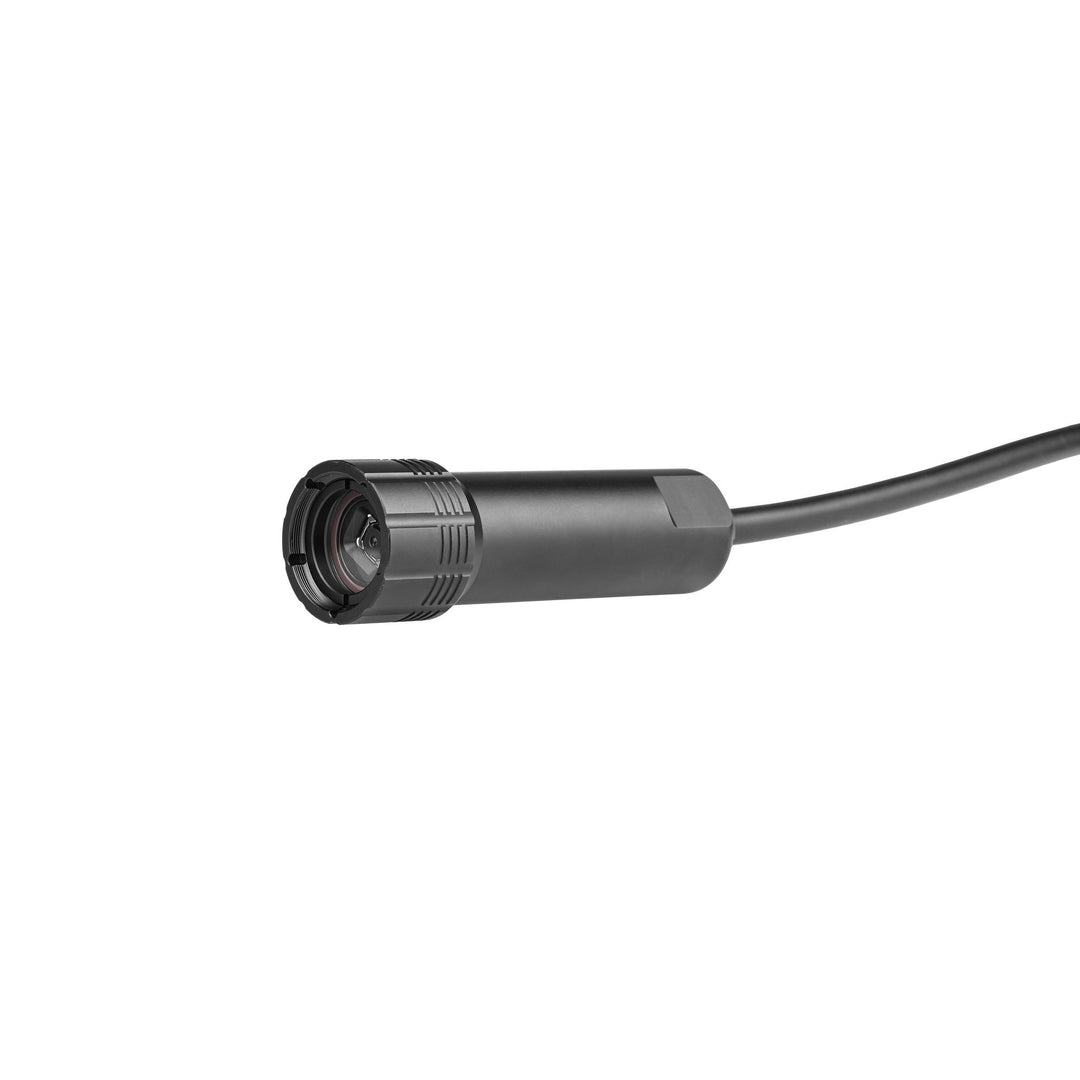

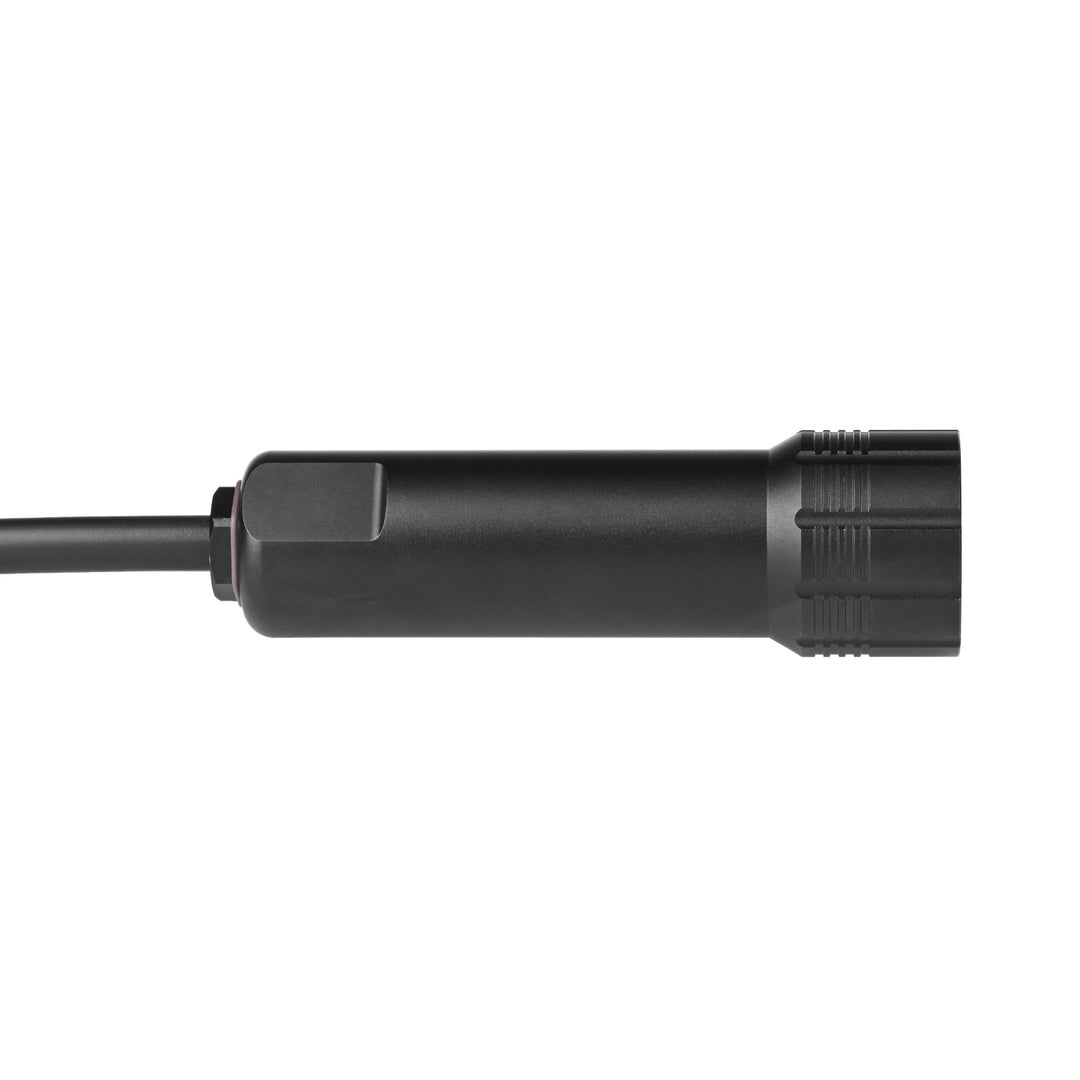

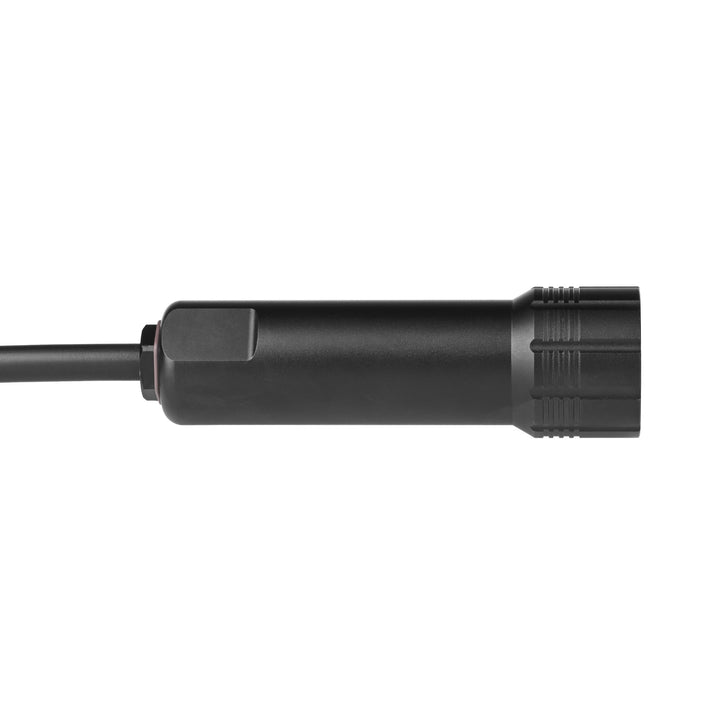

Blu-Vision 8MP USBビデオカメラは、Blu-Subおよびその他の水中機器向けに設計された25 mm円筒形マウントシートに完全対応します。外径25 mmの本体は、M3取付穴を備えたシートのスプリットクランプ構造へ確実に固定でき、安定した設置が可能です。

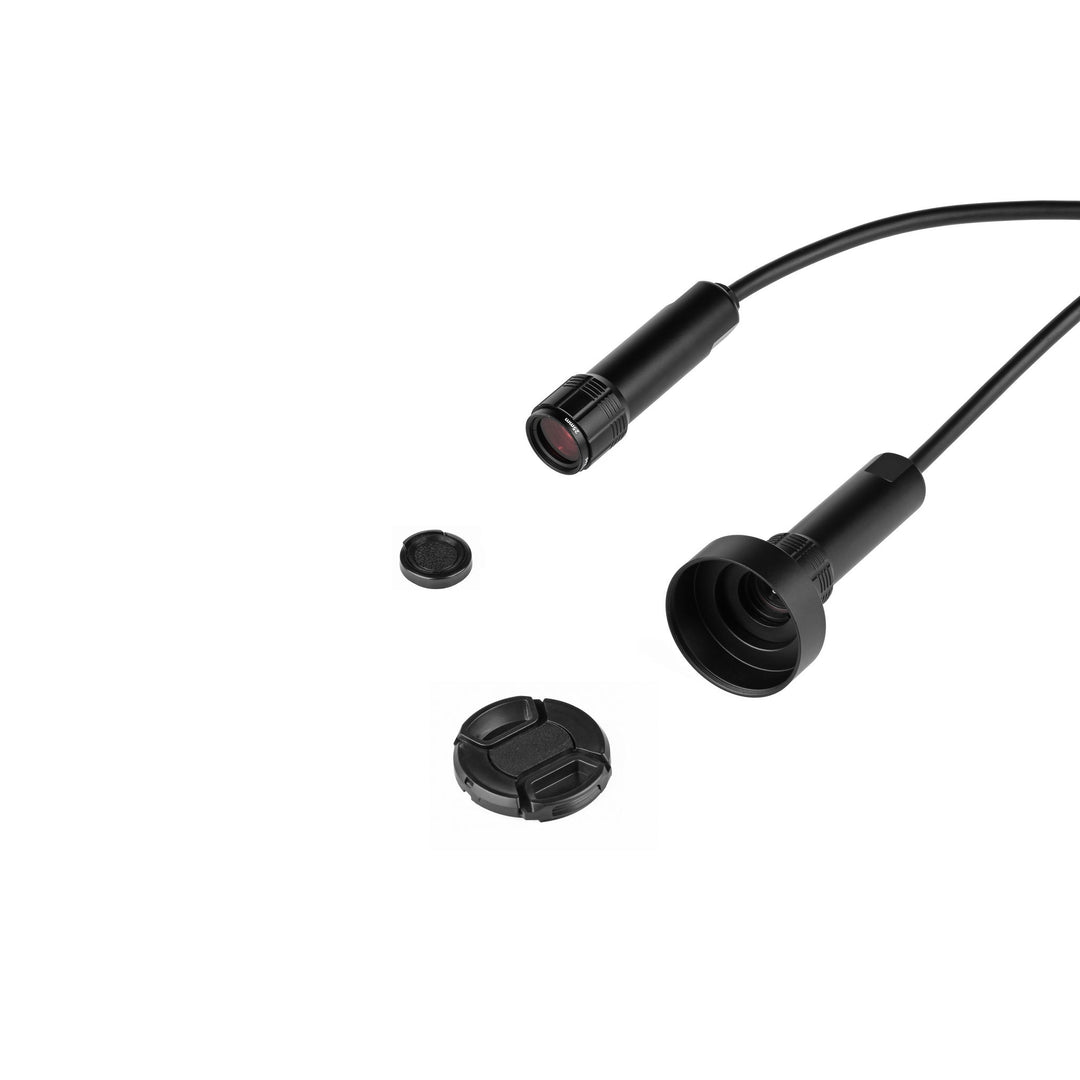

付属アクセサリー
Blu-Vision 8MP USBビデオカメラには、保護用光学アクセサリー一式が付属します：
- 小型レンズキャップ ×1 – フードを装着していないときに主レンズ開口部を保護し、ほこり、異物、傷を防ぎます。
- フード ×1 – 水中環境でグレア、反射、不要な光の回り込みを低減するねじ込み式エクステンションです。
- フード用レンズキャップ ×1 – フード装着時にフード前面開口部を覆い、レンズを保護します。
- フードアダプター ×1 – 適切な位置合わせと密閉性を維持しながら、フードをカメラ本体へ固定します。
このモジュール構成により、小型レンズキャップを使用するコンパクト構成、またはフードと専用キャップを使用するグレア低減構成を選択できます。
ケーブルペネトレーターオプション
別売
注意： エンクロージャーへのケーブル接続を防水・固定するには、対応するケーブルペネトレーターが必要です。本製品は4芯・紫色 深海用シールド付きデータ・電源ケーブル（2 × 22AWG電源導体 + 24AWGデータ導体のツイストペア1組） を使用します。必要な耐水深とハウジング要件に合うペネトレーターを以下から選択してください。カメラ自体の耐水深は300 m / 984 ftで、完成アセンブリの耐水深は最も低い定格の構成部品によって制限されます。
Blu-Subでは、このシールド付き水中ケーブル向けに、必要な耐水深、密閉方法、エンクロージャー設計に応じて以下のケーブルペネトレーターオプションを用意しています。
深海用ケーブルペネトレーター – 水中エンクロージャー貫通部向けのポッティング式ケーブルペネトレーターです。このカメラケーブルはM10×1サイズに対応します。 耐水深：最大1,000 m / 3,281 ft
深海用 M10 グランドケーブル貫通部 – 圧縮シールとストレインリリーフを備えたM10ねじ式グランドペネトレーターです。このカメラケーブルには7.8 × 5.6のアルミニウム仕様またはステンレス鋼仕様を選択してください。 耐水深：最大1,000 m / 3,281 ft
浅深度用 M10 グランドケーブルペネトレーター – 浅水域向けのコンパクトなグランド式ペネトレーターです。このカメラケーブルには7.8 × 5.6のニッケルめっき真鍮仕様を選択してください。 耐水深：最大100 m / 328 ft
対応ケーブルコネクタおよびカップリング関連部品
別売
ケーブルについて：
本製品は4芯・紫色 深海用シールド付きデータ・電源ケーブルを使用します。2 × 22AWG電源導体と24AWGデータ導体のツイストペア1組を備えたハイブリッドシールド水中ケーブルです。モジュール式または延長設置では、導体数、シールド端末処理、USB信号性能、防水性を確認したうえで、以下の接続部品を使用できます。
深海用ケーブルコネクタ - メスソケットとオスプラグ
深海用シールド付きデータ・電源ケーブルを密閉端で終端し、着脱可能な水密デバイス接続を構成できるインラインプラグ・ソケットコネクタです。必要なすべての電源・データ導体、および必要なシールド／ドレイン端末処理に十分な接点数のコネクタを選択してください。3ピンコネクタではカメラの4本すべての導体を収容できません。
深海用ケーブルコネクタ - M10バルクヘッド
エンクロージャー壁面またはエンドキャップに取り付けるパネル取付コネクタです。密閉接続を構成するには対応するプラグが必要です。
深海ケーブルコネクター用ダミーシーリングキャップ
保管、輸送、または非稼働時に露出端を密閉し、未使用のケーブルコネクタを水の浸入から保護します。
水中用 M10 カップリングチューブ
ペネトレーターとポッティングコンパウンドを使用して2本のケーブルセグメントを確実にインライン接続できます。水中ライトやスイッチなど、ペネトレーター取付機器をよりアクセスしやすい位置へ移設する場合にも利用できます。

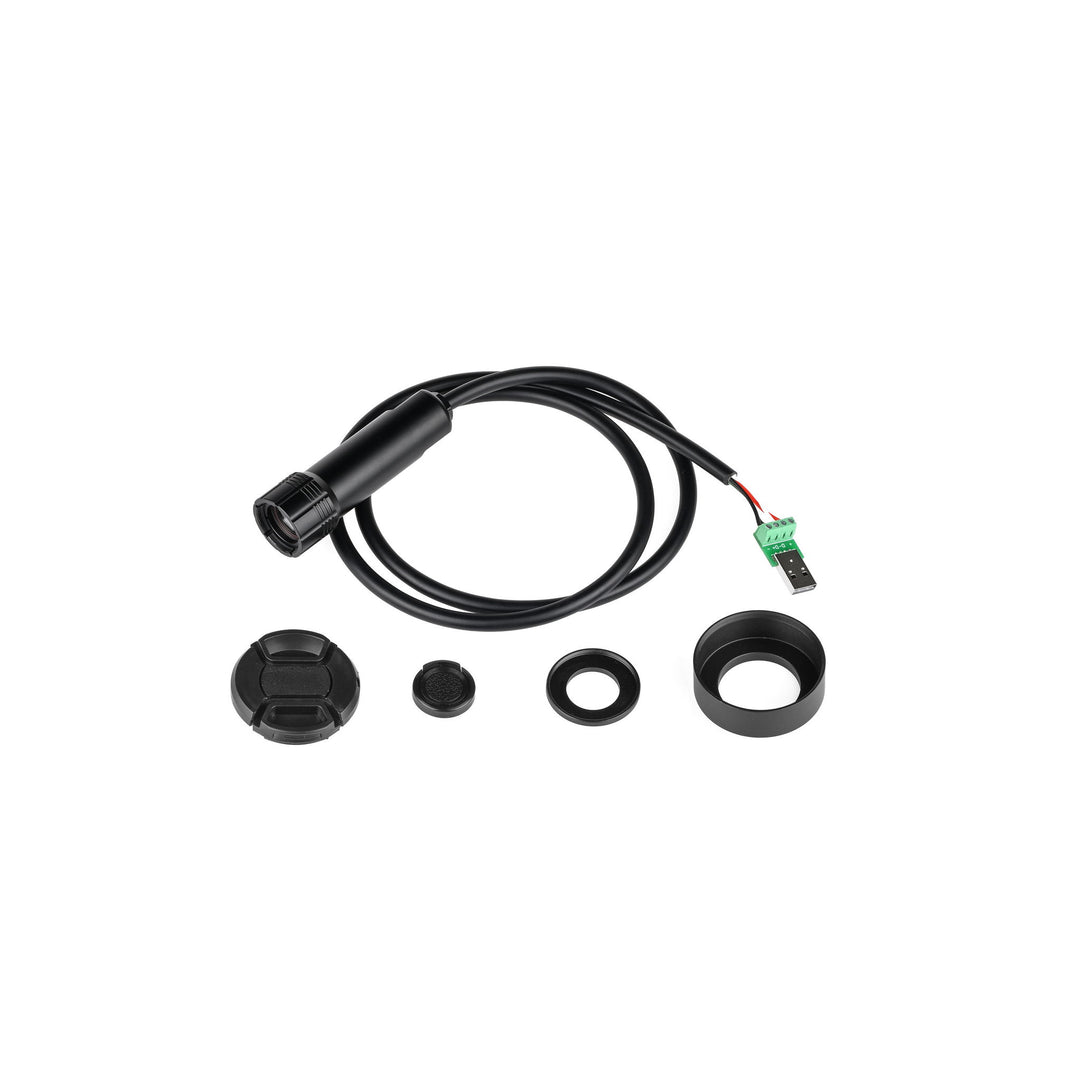

配送リスト
1 x Blu-Vision 8メガピクセルビデオカメラ（固定接続0.8 m・紫色 深海用シールド付きデータ・電源ケーブル付き） 1 x USBテストインターフェース 1 x 小型レンズキャップ 1 x フード 1 x フード用レンズキャップ 1 x フードアダプター 注意：ケーブルペネトレーターまたはグランド式ケーブルペネトレーターは付属しませんが、密閉設置には必要です。
技術仕様

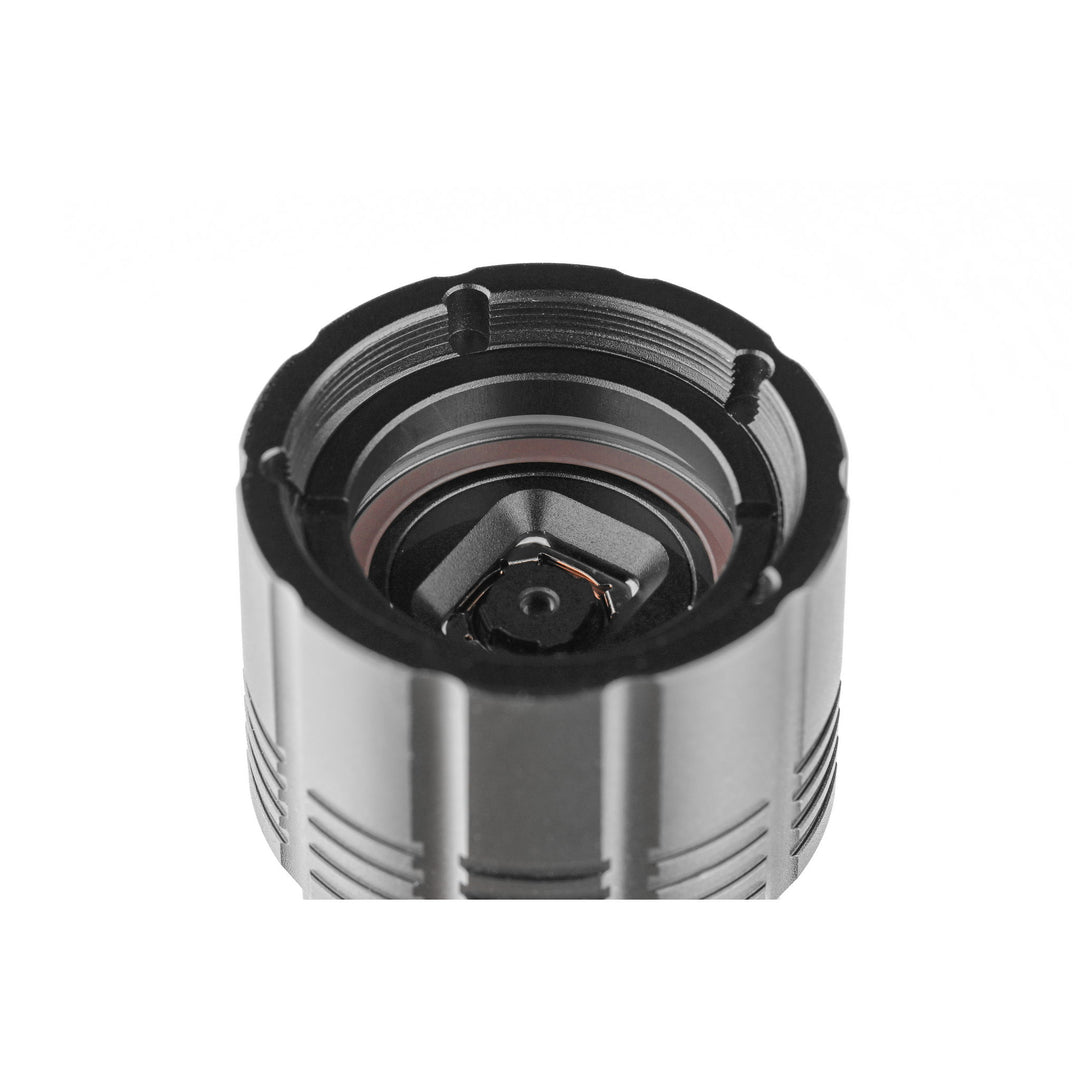

| 製品 | Blu-Vision 8メガピクセル USBビデオカメラ |
|---|---|
| センサー | 1/3.2" Sony IMX179 |
| 解像度 | 3264 × 2488 (8MP) |
| 画素サイズ | 1.4 × 1.4 µm |
| フォーカスモード | オートフォーカス（AF） |
| シャッター方式 | ローリングシャッター |
| レンズ画角（空気中） | 90° |
| 映像形式 | MJPEG, YUY2 |
| フレームレート |
3264 × 2488 (8MP) – 15 fps 2592 × 1944 (5MP) – 15 fps 2048 × 1536 (2K) – 15 fps 1920 × 1080 (1080p) – 30 fps 1600 × 1200 (UXGA) – 30 fps 1280 × 720 (720p) – 30 fps 800 × 600 (SVGA) – 30 fps 640 × 480 (VGA) – 30 fps |
| ホワイトバランス | 自動 |
| マイク | 内蔵（水中での効果はわずか） |
| 対応OS | Windows、macOS、Android、Linux（対応状況は解像度によって異なります） |
| ケーブル | 0.8 m、4芯・紫色 深海用シールド付きデータ・電源ケーブル — 2 × 22AWG電源導体 + 24AWGデータ導体のツイストペア1組（BS-SSC-SHDCB-PRP-04A1） |
| 配線定義 | 黒: GND; 白: Data-; 青: Data+; 赤: VIN +5VDC. カメラ側ではシールドとドレイン線をフローティング（未接続）とします。通常、シールドはUSBホスト側で接地し、ドレイン線はUSBコネクタシェルにはんだ付けします。 |
| 出力インターフェース | USB 2.0 |
| ドライバー | ドライバー不要（UVC準拠） |
| 動作電圧 | USB DC +5V |
| 動作電流 | 260 mA |
| 動作温度 | -20℃～60℃ |
| 筐体材質 | アルミニウム合金、黒色アルマイト処理 |
| レンズカバー | 工業用強化ガラス |
| 前面フィルター対応 | 25 mm標準フィルター（例：水中での色補正用の赤色フィルター） |
| 防水処理 | ケーブル末端は裸線です。密閉設置には対応するケーブルペネトレーターまたはグランド式ケーブルペネトレーターが必要で、別売です。 |
寸法図
テスト方法

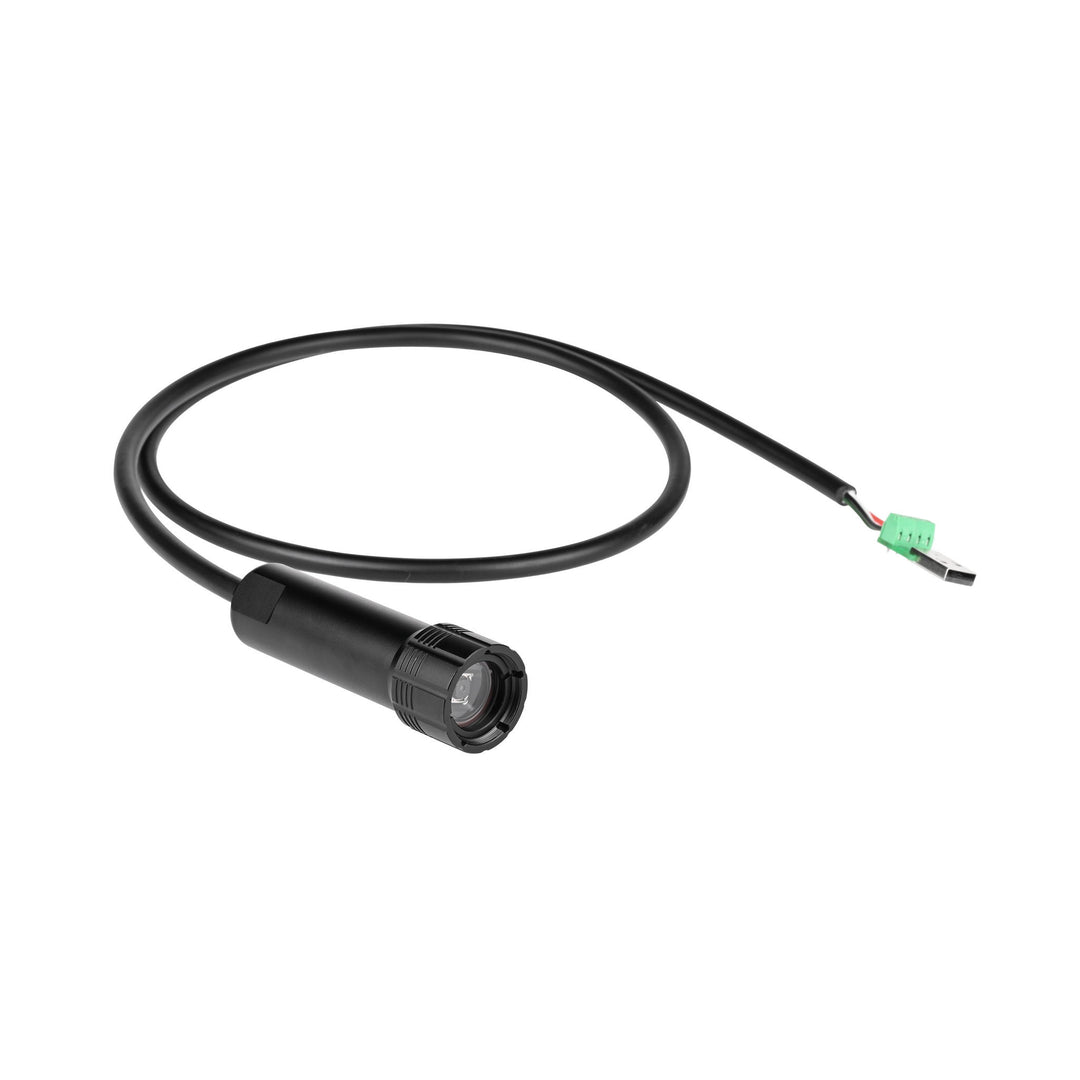

一時USBプラグによるテスト
製品ケーブル末端の一時USBプラグをコンピューターのUSBポートへ挿入します。コンピューターの標準カメラアプリケーションを開き、デバイスを選択して映像をプレビューします。
重要：
USB接続は初期テスト専用です。裸線が露出した末端は防水されていません。実際の設置では、適切なケーブルペネトレーターまたは水密コネクタを使用し、信頼性のある密閉接続を確保してください。
後端のケーブルペネトレーターのグランドナットを緩めると防水性に影響しますか？
はい。グランドナットを緩めると防水性が損なわれます。取付には専用工具が必要です。
前面フィルターのサイズは？通常は何色を使用しますか？
使用するのは 25 mm標準フィルター です。水中カメラでは一般的に、色補正のため赤色フィルターを使用します。
後端が裸線の場合、配線後はどのように防水しますか？
ケーブルペネトレーターで端末処理するか、末端を水密コネクタープラグに取り付けてください。
付属ケーブルは何ですか？延長できますか？
カメラには0.8 mの4芯・紫色 深海用シールド付きデータ・電源ケーブルが付属し、2 × 22AWG電源導体と24AWGデータ導体のツイストペア1組を備えています。延長する場合は対応するシールドケーブルと適切な端末処理を使用し、データツイストペアとシールドの連続性を維持してください。総ケーブル長は実用上可能な限り短くし、完成したケーブルアセンブリ全体でUSB動作を確認してください。
ArduSubを搭載したRaspberry Piへ接続すると、QGCで直接映像を確認できますか？
直接は確認できません。OBSなどのソフトウェアを使用して映像ストリームを表示してください。
複数のカメラはどのように接続できますか？
USBハブとOBSを使用して、複数のカメラを同時に接続・表示できます。
マイクで水中音を拾えますか？
いいえ。内蔵マイクには熱伝導ゲルが充填されているため、水中での効果はごく小さく、実用上無視できます。
水中ライトと同じサイズですか？
はい、寸法は同じです。
3Dモデルビューア
注： 上記の3Dモデルは参考用のみです。製品には含まれていない部品、アクセサリー、または異なるサイズが表示されている場合があります。簡略化のため、複数のバリエーションがある場合は通常、代表的な単一サイズのみが表示されています。同梱内容およびサイズごとの違いの詳細については、製品の配送ガイドをご参照ください。
