説明

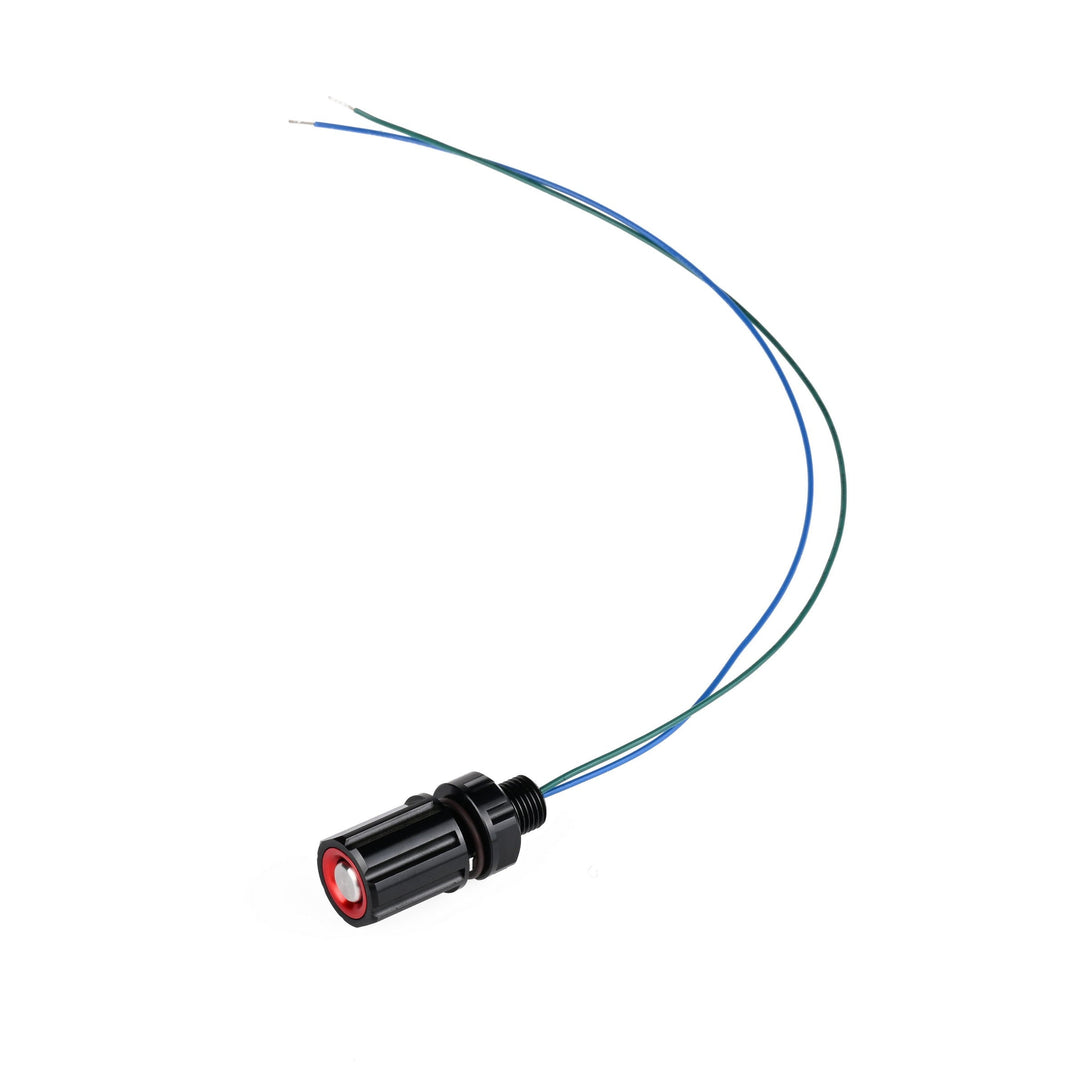

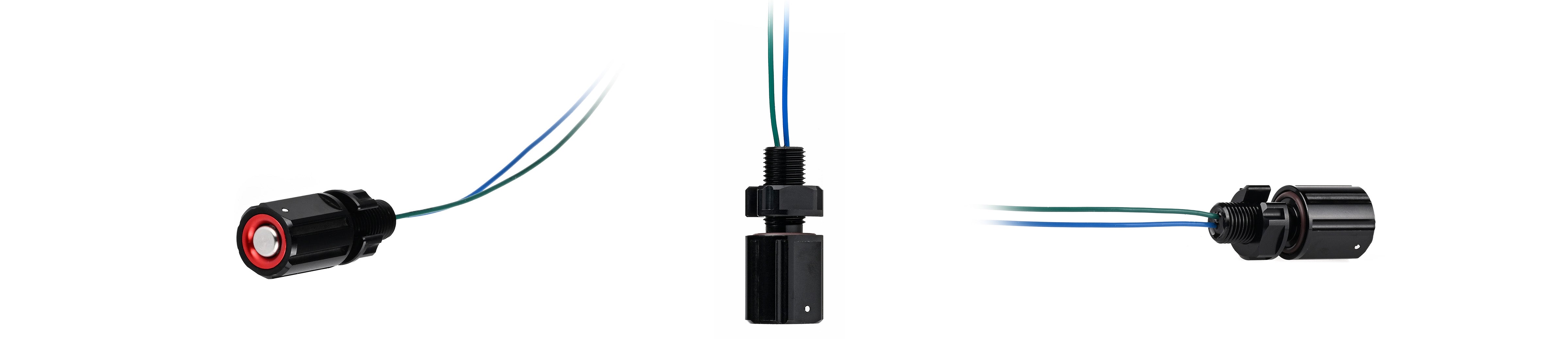

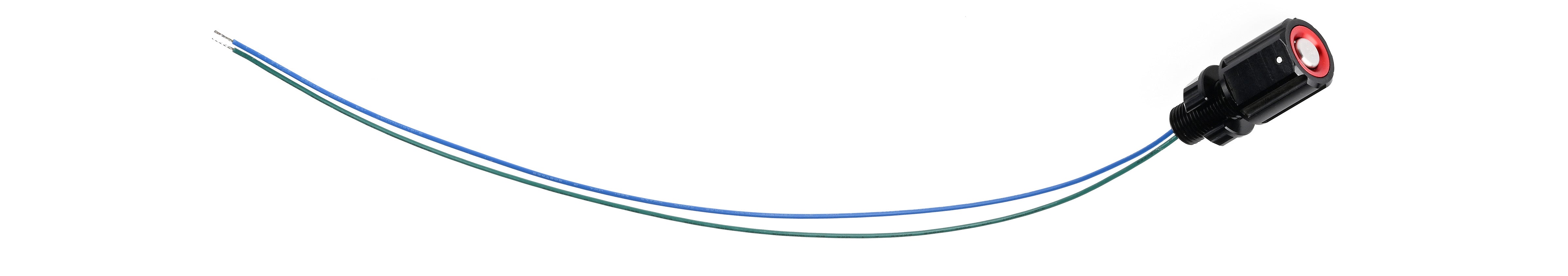

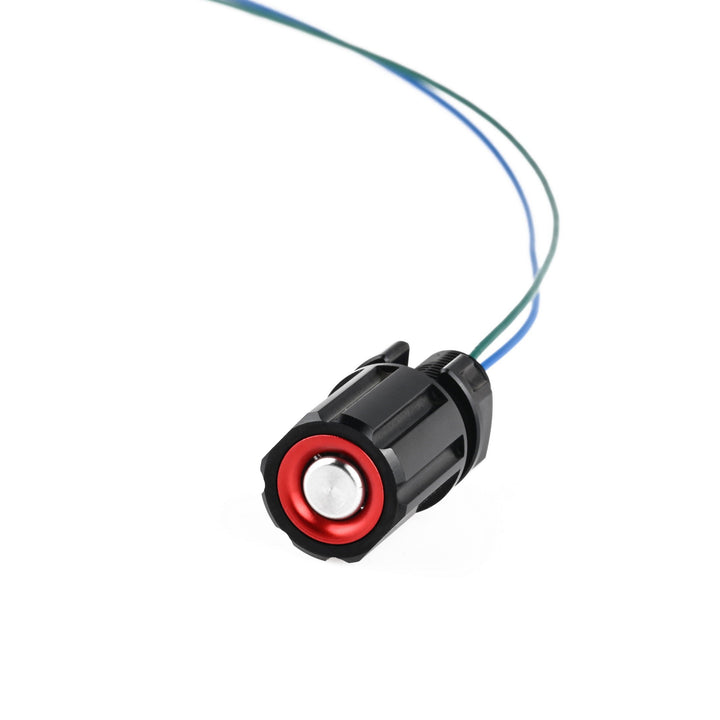

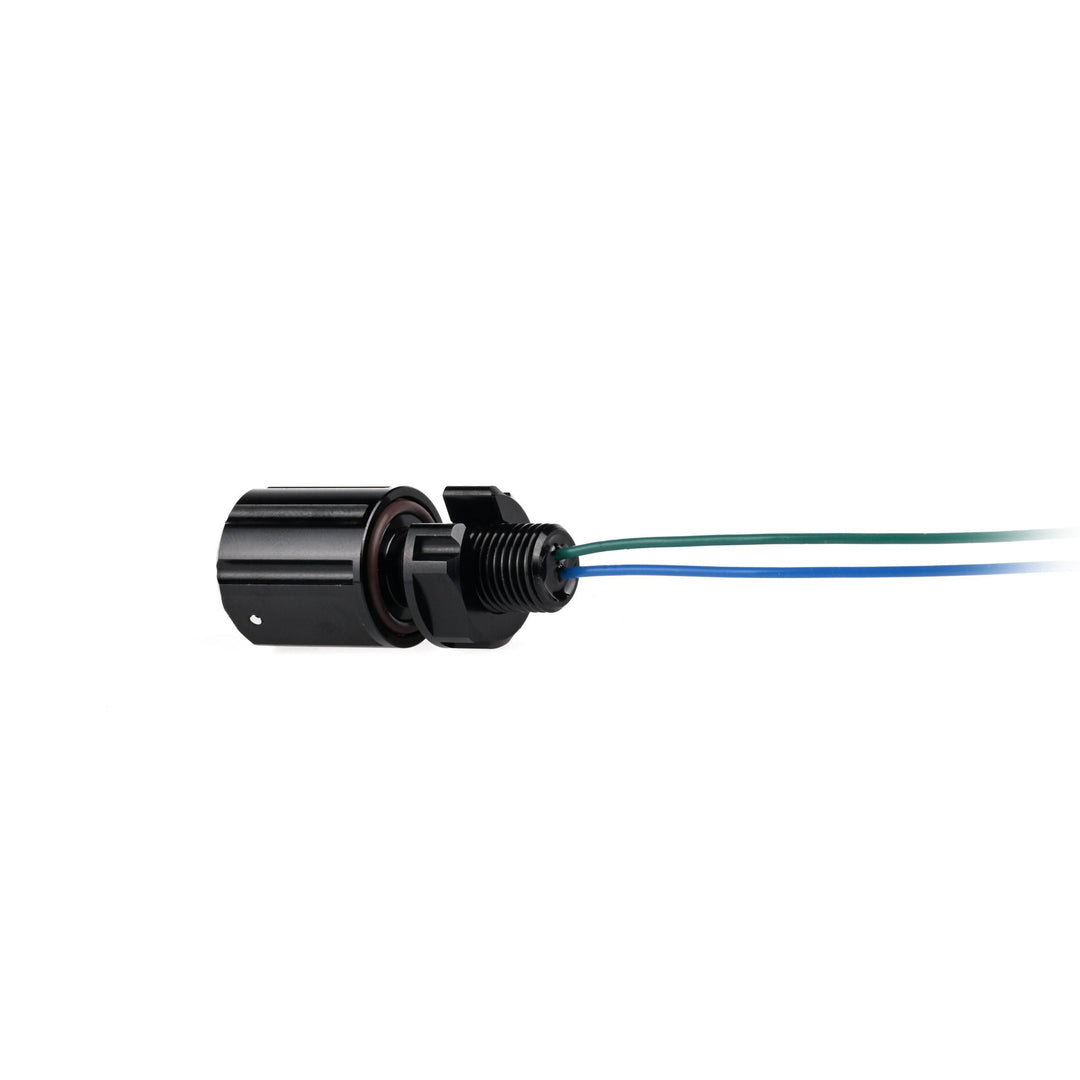

Subsea M10 タップスイッチは、水中制御システムで確実な瞬間入力を提供するよう設計されており、遠隔操作ライト、スラスター、人間機械インターフェース（HMI）などの用途をサポートします。ホール効果型や圧力式ではなく、磁気機械構造を採用しており、最大 1,000 メートルの深度範囲で一貫した動作を保証します。
タップするとスイッチが一時的に通電し、離すとすぐにリセットされるため、マイコンや低電流ロジックシステムへの信号入力に最適です。外部回路なしで高電流負荷を直接駆動する用途には適していません。オン／オフのトグル動作や大型デバイスのスイッチングが必要な場合は、オプションのトグルリレー制御モジュールとの併用を推奨します。

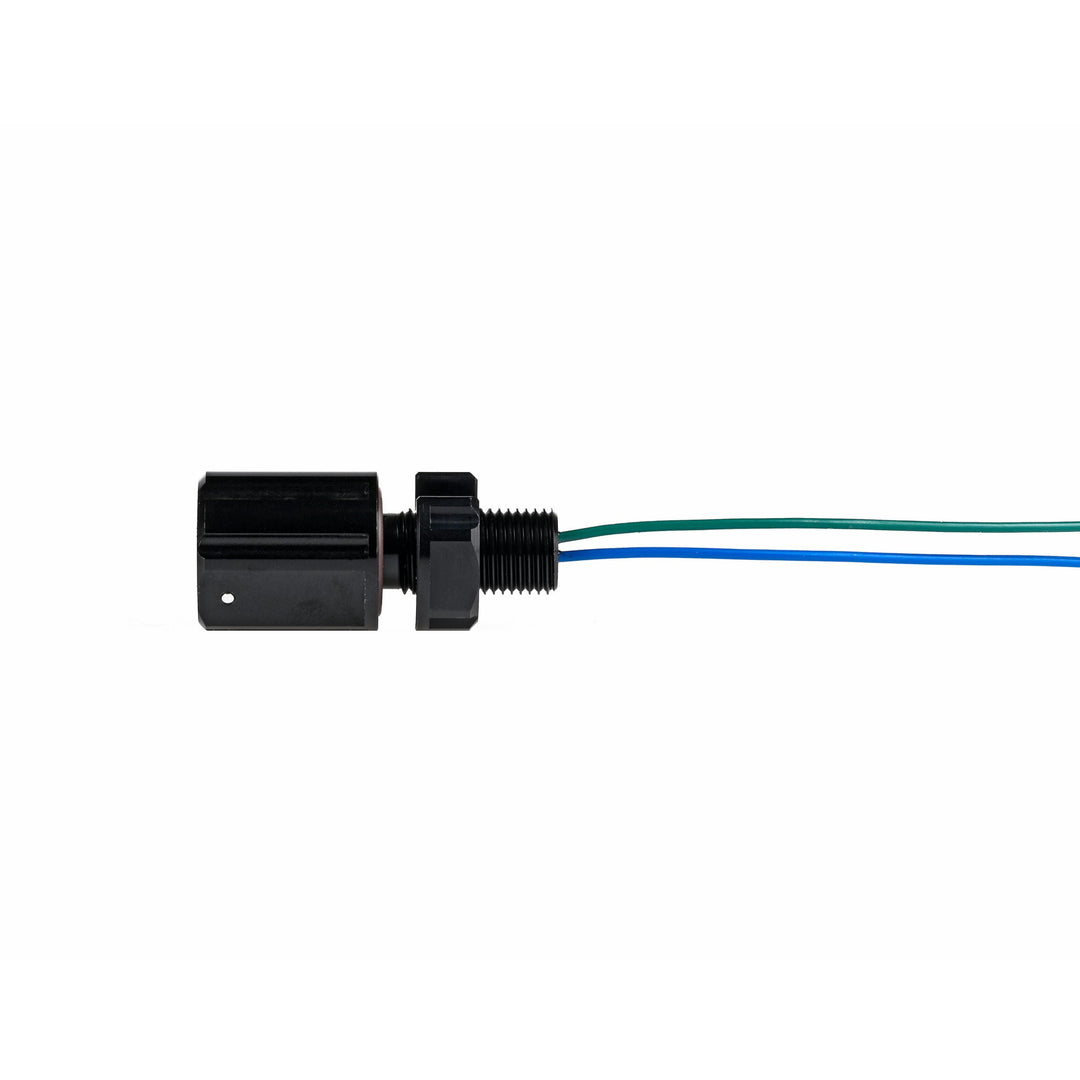

黒色アルマイト処理されたアルミニウム製で、過酷な水中環境でも高い耐久性を発揮します。内部部品は圧力や環境要因に耐えるよう完全密閉されており、最大 500 回の作動寿命が保証されています。六角バルクヘッドの周囲に設けられた円形段差が、締め付け時にエンクロージャ表面を損傷から保護します。
衝撃や水流がスイッチ作動方向と一致した場合に発生する誤作動を避けるよう注意してください。このような状況で信頼性を高めるには、短時間のディレイフィルタリングなどの信号処理手法を利用することを推奨します。メンテナンスはほとんど不要ですが、濁水や塩水環境で使用した後は、堆積物を除去するため軽く洗浄すると効果的です。
リレーモジュールでトグル制御を有効化
別売
このタップスイッチは、デフォルトでモーメンタリ信号を出力します。オン／オフのトグル動作を行うには、以下の互換 Blu-Sub リレーモジュールと組み合わせて使用してください。

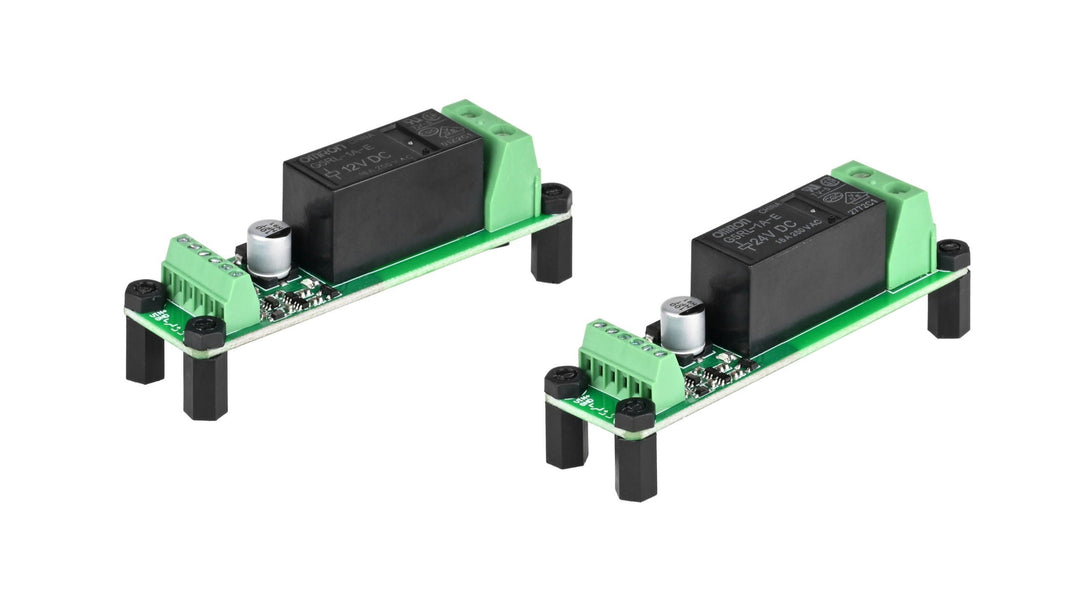

トグルリレー制御モジュール
一時的なタップ操作をラッチ式トグル動作に変換します。1 回タップでデバイスをオン、もう 1 回タップでオフに切り替え可能。最大 16 A のスイッチング電流に対応し、デバウンス保護、長押しによる電源オフ、オンボードステータス LED を搭載。12 V および 24 V バージョンを用意しています。
対応する水中エンクロージャオプション
別売
Subsea M10 タップスイッチは、標準 M10 取付ポートを備えた幅広い Blu-Sub エンクロージャと互換性があります。エンクロージャを選択する際は、スイッチ本体と配線のための十分なパネル厚と内部クリアランスを確保してください。
水中防水エンクロージャボックス
20 個の M10 取付ポートを備えたコンパクトなアルミニウム製ハウジングで、300 m の耐深度に対応。タップスイッチ、センサー、その他の水中コンポーネントを迅速に統合するのに最適です。
水中エンクロージャアクリルチューブ
透明なキャストアクリル製で、250 m の耐深度に対応。M10 ポートを備えたアルミニウムエンドキャップと組み合わせることで、タップスイッチの取り付けと防水性を確保できます。
水中エンクロージャアルミニウムチューブ
高強度アルミニウム製チューブで、1,000 m の耐深度に対応。M10 ポート付きの互換エンドキャップと組み合わせることで、深海用途におけるタップスイッチの安全な設置が可能です。
対応製品：Subsea M10 カップリングチューブ
別売
Subsea M10 カップリングチューブは、パネルに直接取り付けできない場合に、タップスイッチを外部に設置するためのオプションを提供します。内部には配線用スペースがあり、エポキシ樹脂で封止することで防水性と追加のストレインリリーフを確保できます。アクセス性やメンテナンス性が求められるモジュール式 ROV や AUV システムに最適です。
配送リスト

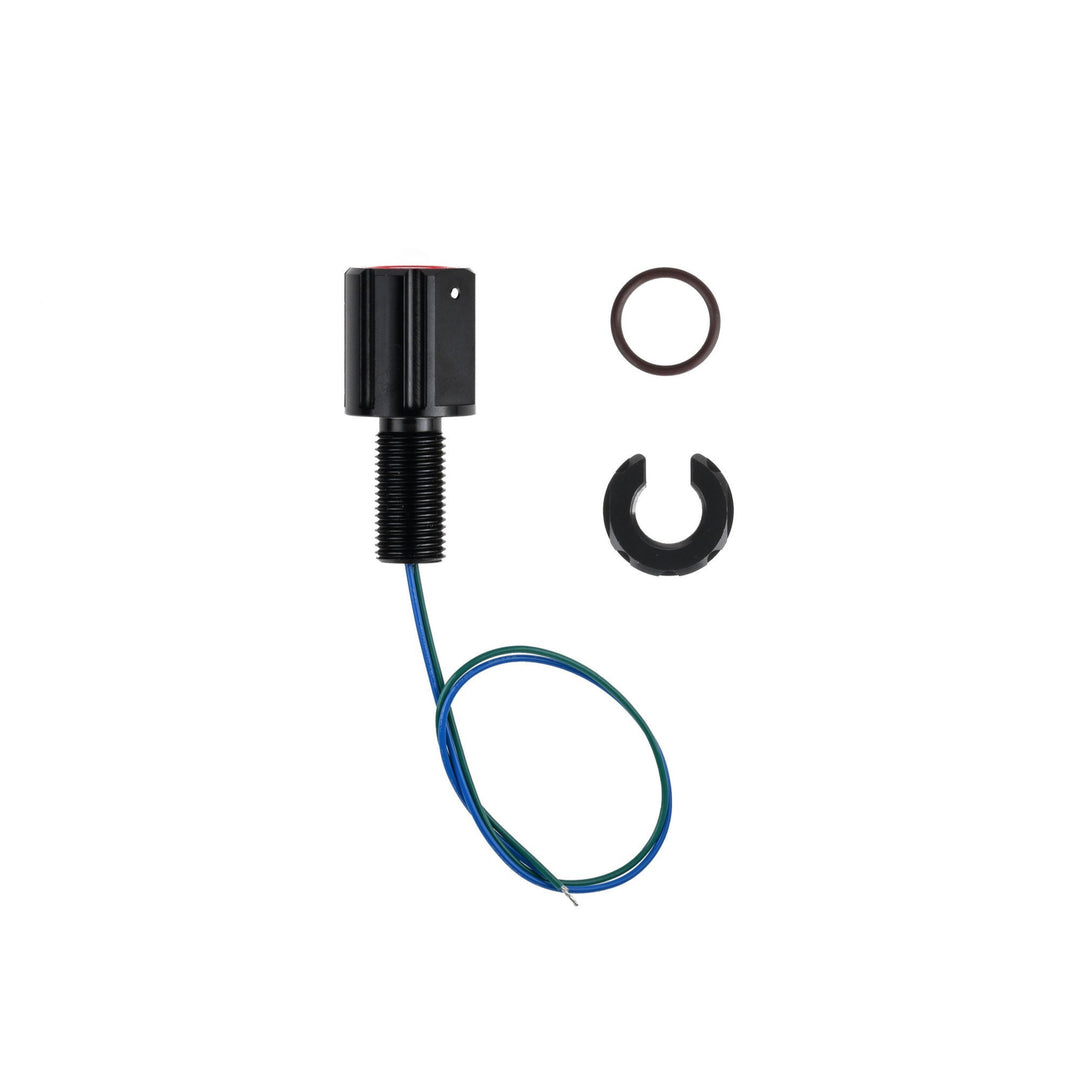

タップスイッチ × 1 Oリング × 1 ナット × 1
技術仕様
| 仕様 | Subsea M10 タップスイッチ（非ラッチ式） |
|---|---|
| 材質 | アルミニウム |
| 外観 | ブラック |
| Oリングサイズ | Ø12 × 1.5 mm |
| Oリング材質 | FKM75 ブラウンフッ素ゴム |
| 最大耐深度 | 1,000 m / 3,280 ft |
| 設計寿命 | 3 年または 500 回の作動 |
| 温度範囲（空気中） | -10 ～ 70°C / +14 ～ 158°F |
| 温度範囲（水中） | -10 ～ 70°C / +14 ～ 158°F |
| リード線長 | 約 200 mm |
| リード線カラー | ブルー、グリーン |
| リード線仕様 | 24 AWG |
| 電気特性 |
0.5 A @ 125 V AC（抵抗負荷） 約 0.5 A @ 12 VDC 約 0.25–0.5 A @ 30 VDC 約 0.125–0.165 A @ 48 VDC 約 0.025 A @ 125 VDC |
| ボタンストローク | 約 1 mm |
| リセット方式 | タップ式、自動復帰 |

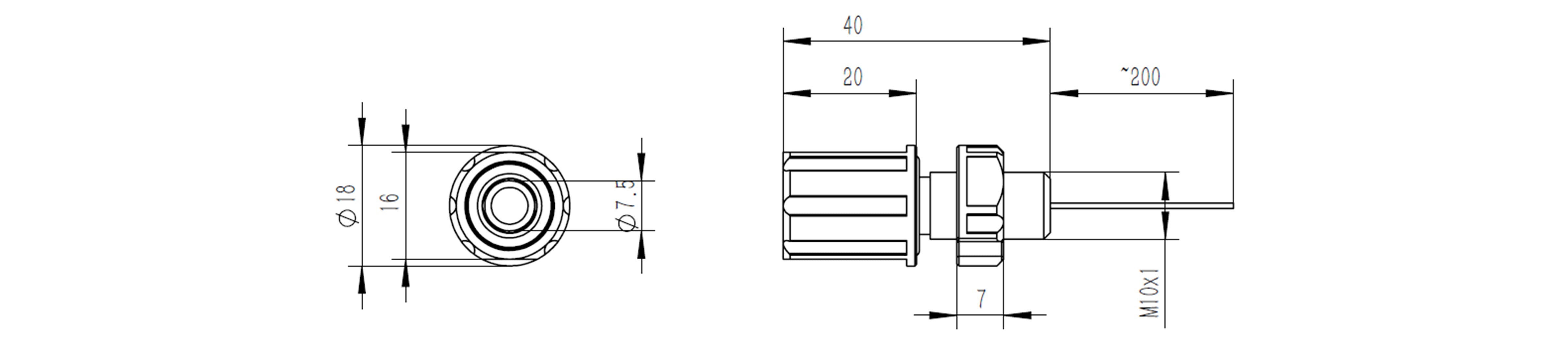

取付穴寸法
| 推奨サイズ | M10 タップスイッチ |
|---|---|
| 推奨バルクヘッド貫通穴径 (A) | Ø10.1 ± 0.1 |
| ハッチカバーの厚さ (B) | 13 mm |
| 表面範囲 (C) | 20 mm |
濁った水中でしばらく使用した後、ボタンを押すと少し抵抗を感じます。これは正常ですか？
はい、正常です。小さな隙間に不純物や塩の結晶がたまることがあります。スイッチをぬるま湯に浸し、何度かタップすることで、堆積物を取り除き、スムーズな動作を回復できます。
このスイッチで高電流の電源を制御できますか？
いいえ、できません。高電圧または高電流の電源を制御する場合は、このスイッチと併用して MOSFET スイッチやリレーを使用する必要があります。
スイッチの電気回路図を提供してもらえますか？
いいえ、これは内部電子回路を持たない単純な物理的オンオフスイッチです。基本的なモーメンタリ接点として扱うことができます。
このスイッチは浅い水中や空気中でも使用できますか？
はい、水深 0 ～ 1,000 メートルの範囲で使用可能で、空気中でも完全に使用できます。
