説明

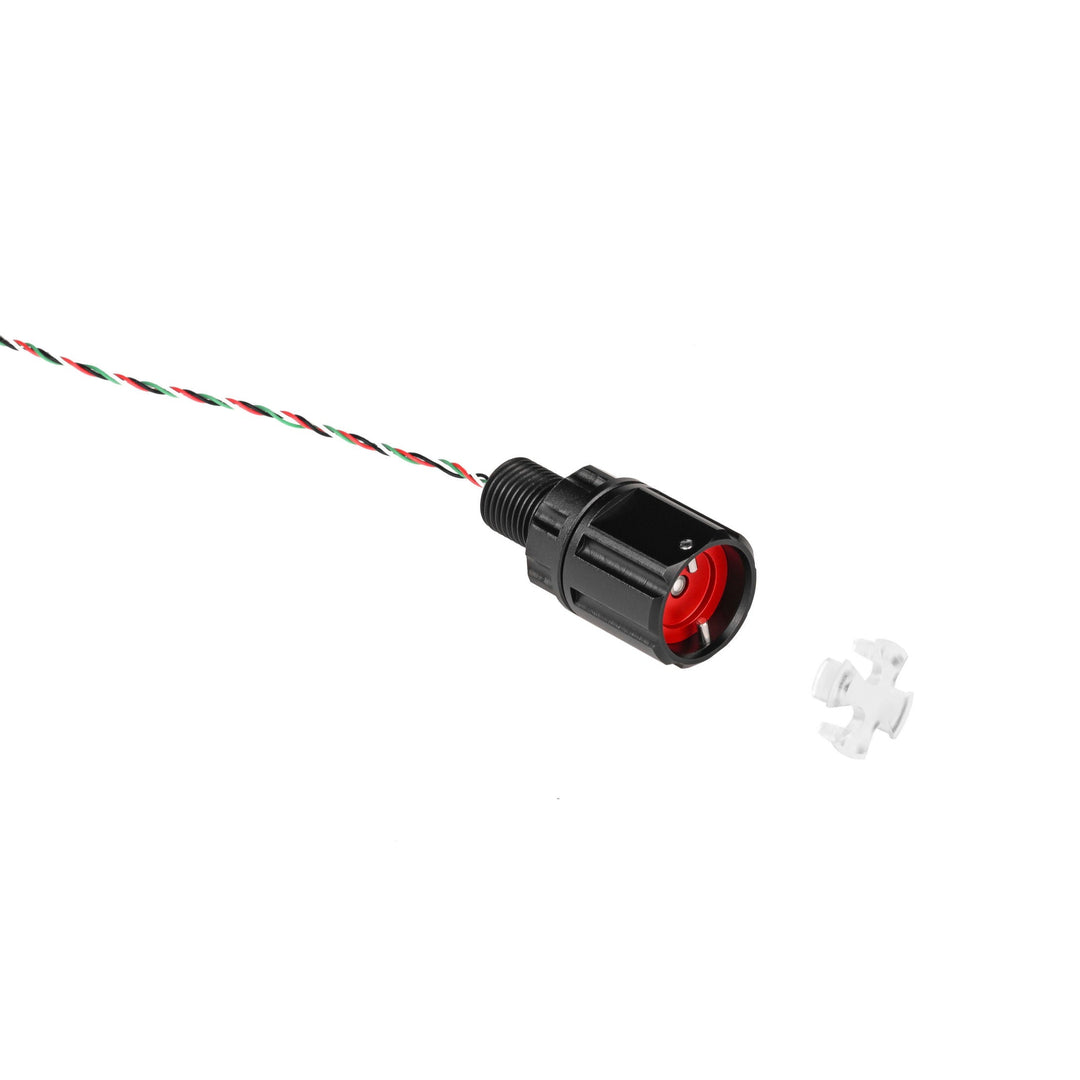

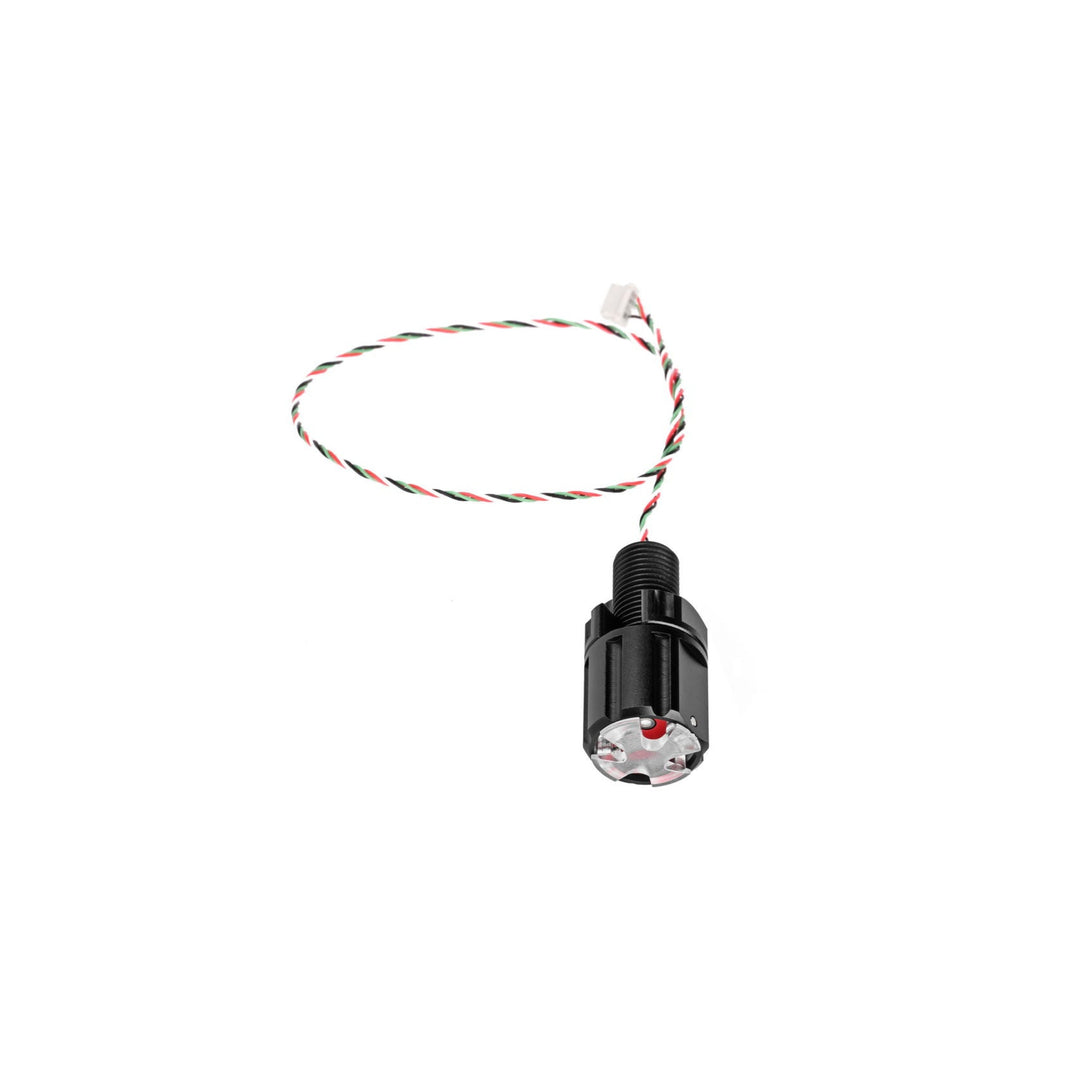

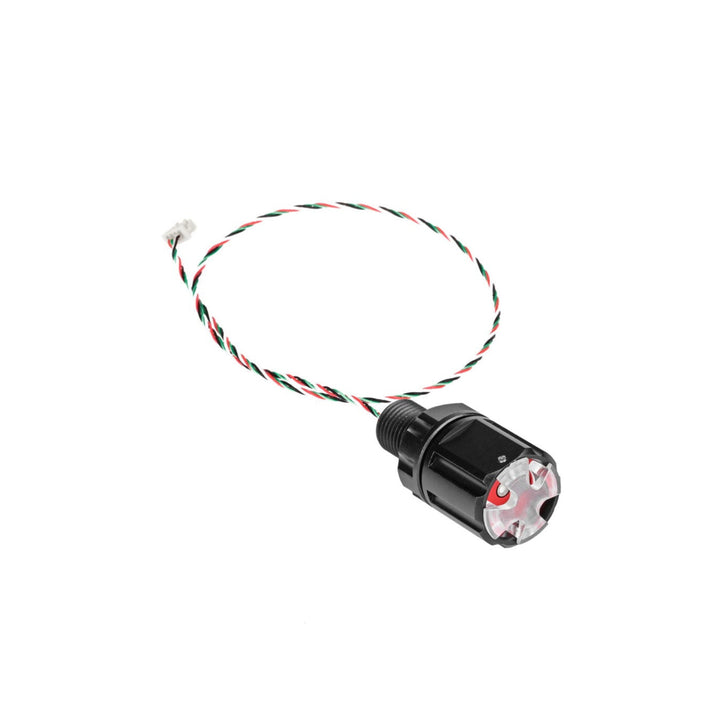

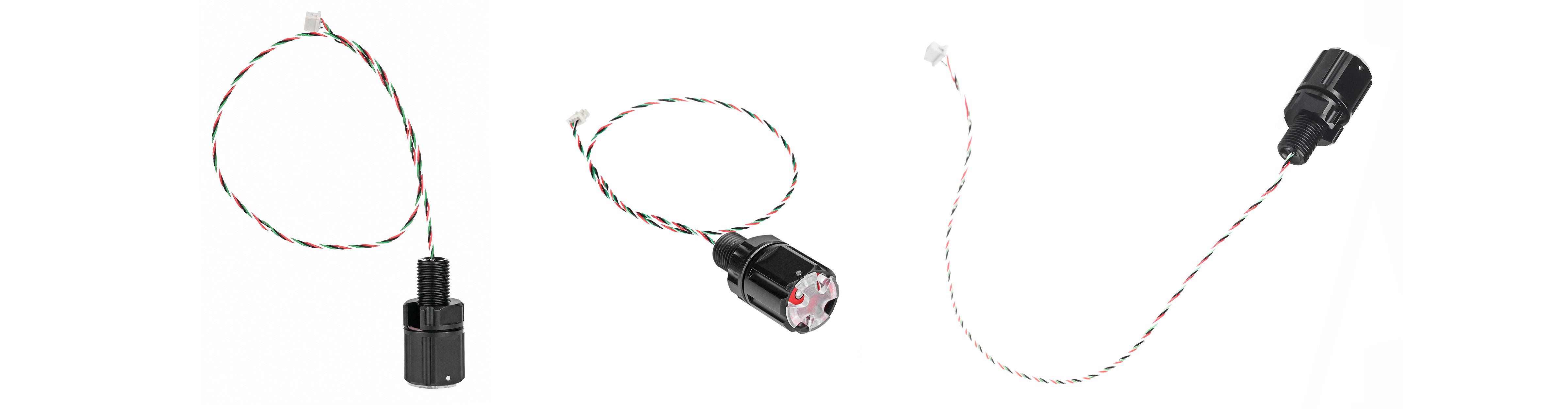

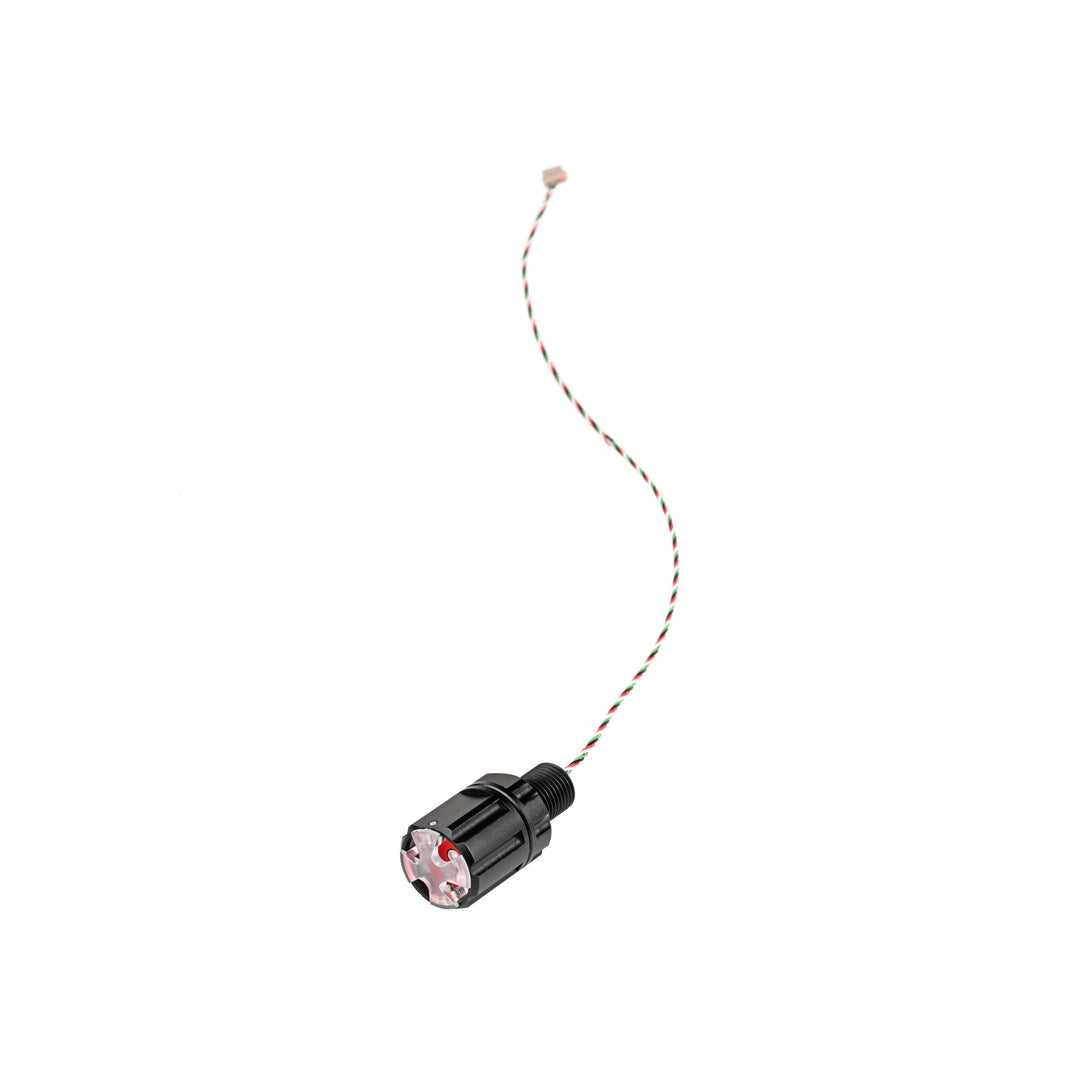

海中用 M10 深度センサーはMS583730BAデジタル圧力センサーを中心に設計され、水中用途で高分解能の気圧測定値を提供します。M10×1ねじ付き本体によりエンクロージャ壁面やセンサーポッドへ確実に組み込むことができ、付属のOリングとナットで簡単に取り付けられます。コンパクトな形状のため、スペースが限られるROV、水中ドローン、組み込みセンサーシステムに適しています。

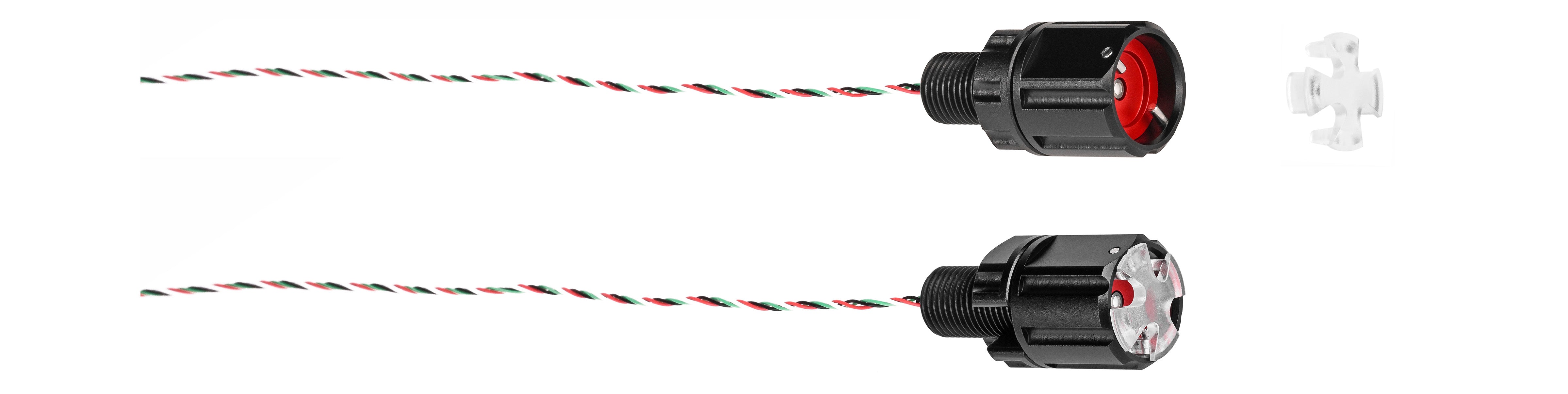

互換性を重視したこのセンサーはI²C通信を使用し、明確に表示されたDF13配線 (VIN, GND, SDA, SCL) を備えているため、ArduSub以外の幅広い制御システムにも組み込めます。低消費電力で高い深度定格 (300 m) を備え、移動式システムやバッテリー駆動システムに適しています。交換可能な保護キャップは、特に砂や微粒子がある環境で、動作中や清掃中に圧力感応ダイアフラムを保護します。
最適な性能を維持するため、MS5837チップを使用するセンサーは通常、一日一度乾燥させる必要があります。これにより長期的な信号ドリフトを防ぎ、測定精度を維持します。連続水没が必要なシステムや、より少ない保守頻度が求められる用途には、海中用 M14 金属ダイアフラム式深度センサー (0–35 Bar / 0–350 m)をご検討ください。連続使用の用途により適しています。
代替 Blu-Sub 深度センサー
別売
M10センサーは、取り外し可能なキャップと標準I²Cインターフェースを備えたバランスの良い設計です。より小型のフォームファクターや、より高い圧力耐久性が必要な場合は、以下の追加オプションをご検討ください。
水中用 M8 深度センサー (0–30 Bar / 0–300 m)
M8ねじ付き本体と固定式保護キャップを備えたコンパクトなI²C対応深度センサーで、組み込みシステムやスペースが限られる用途に適しています。
海中用 M14 金属ダイアフラム式深度センサー (0–35 Bar / 0–350 m)
ステンレス鋼製ダイアフラムとオイル充填式センシングチャンバーを備えた高信頼性深度センサーで、連続水没およびUSARTベースのデータ出力向けに設計されています。
互換性のある海中用エンクロージャーオプション
別売
すべてのBlu-Sub深度センサーは、さまざまな海中エンクロージャへシームレスに取り付けられるよう設計されています。コンパクトなセンサーポッドでも高深度対応の制御システムでも、各ハウジングはM8、M10、またはM14ねじ式センサーを適切に取り付け、シールできるよう対応しています。
耐水型海中エンクロージャーボックス
300 m対応のコンパクトなアルミニウム製ハウジングで、M10ねじ式センサーを直接組み込めるM10ポートが二十個あらかじめ加工されています。M14センサーには、カスタム加工ポートが必要です。
海中エンクロージャ用アクリルチューブ
20–250 mの深度向けの透明キャストアクリルチューブで、Blu-Subのアルミニウム製またはアクリル製エンドキャップと互換性があります。使用するセンサーに合わせて、正しい穴サイズ (M8、M10、またはM14) のエンドキャップを選択してください。
海中エンクロージャ用アルミニウムチューブ
最大1,000 mの運用向け高深度対応アルミニウムチューブです。センサー取付用に適切なねじ穴 (M8、M10、またはM14) が加工された、対応するアルミニウム製またはアクリル製エンドキャップが必要です。
対応製品: 水中用 M10 カップリングチューブ
別売
水中用 M10 カップリングチューブは、バルクヘッドへのアクセスが限られている場合に、この深度センサーを外部へ取り付けられるようにします。内部に配線用スペースを備え、エポキシでシールすることで防水とストレインリリーフを実現できます。標準M10×1ねじを使用するモジュール式ROVまたはAUVレイアウトに適しています。
対応取付工具
別売
本製品は、ユニバーサル M8/M10 取付用レンチを使用して取り付けることができます。この専用工具は、貫通部品、スイッチ、センサー、コネクタ類など、Blu-Sub の M8 および M10 バルクヘッドタイプ部品向けに設計されています。
コンパクトな両端設計により、狭いスペースや密集したレイアウトでも取り付けが可能です。また、ケーブル通し用スロットにより、既に接続されたケーブルの上からレンチをスライドさせることができ、配線を取り外すことなく設置やメンテナンスが行えます。
配送リスト

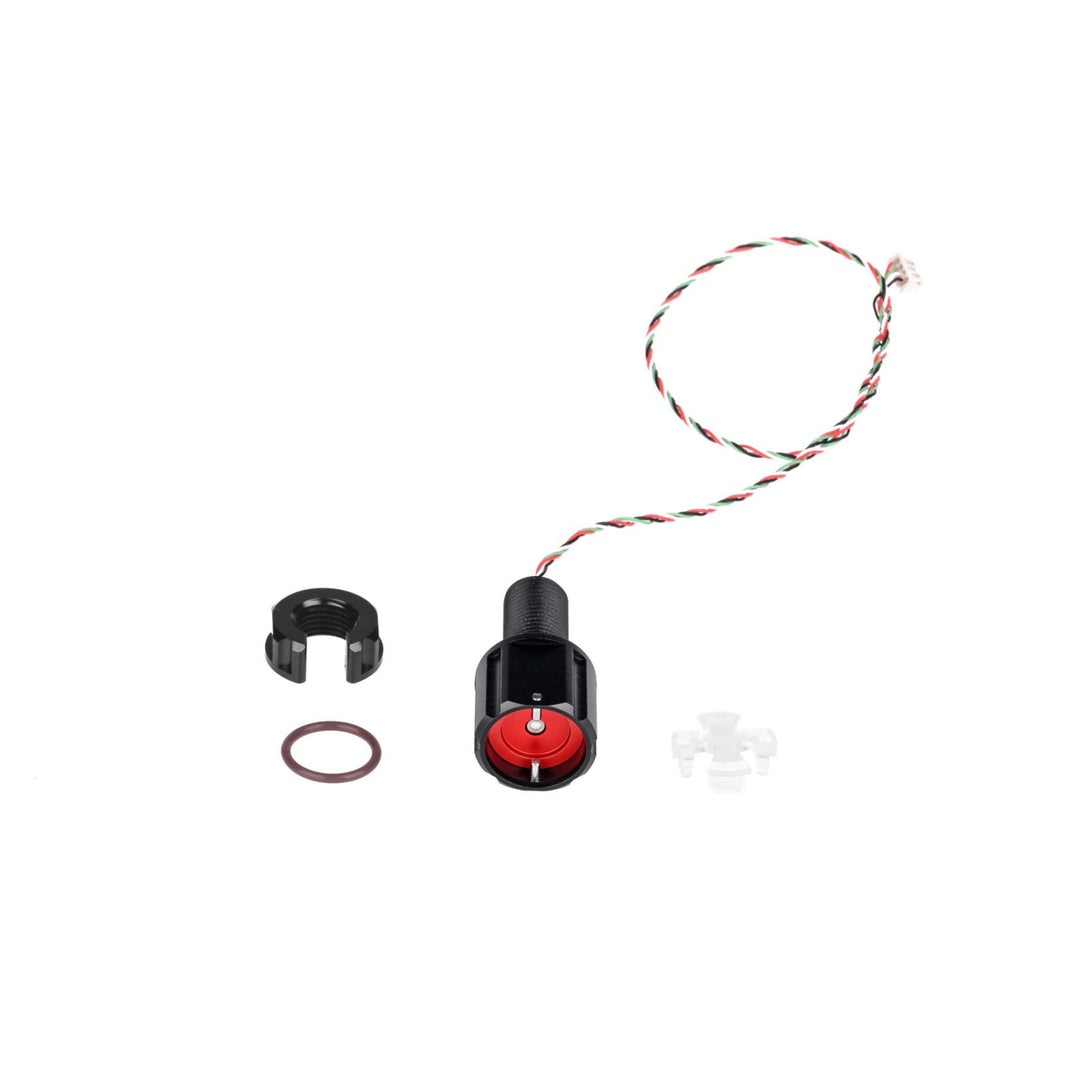

1 x 深度センサー 1 x Oリング 1 x ナット 1 x 予備の取り外し可能な保護カバー
技術仕様
| 仕様 | 海中用 M10 深度センサー (0–30 Bar / 0–300 m) |
|---|---|
| 材質 | アルミニウム、黒色アルマイト処理 |
| ねじ | M10 × 1 |
| 電圧 | 5 V |
| ピーク電流 | 1.5 mA |
| 通信 | I²C (IIC) |
| I²Cロジック電圧 (SDA/SCL) | 3.3 V |
| I²Cアドレス | 0x76 (1110110 b) |

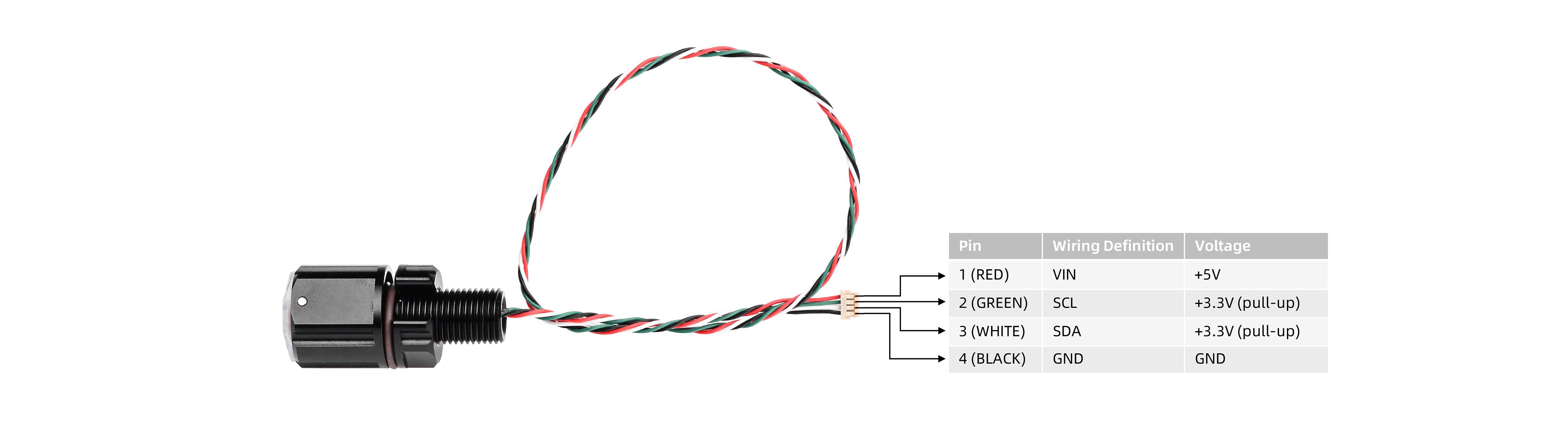

| 配線定義 |
赤: VIN 緑: SCL 白: SDA 黒: GND |
| コネクタタイプ | DF13-4S-1.25C |
| 配線長 | 約300 mm |
| 動作圧力 | 0–30 Bar |
| 動作深度 | 0–300 m |
| 過圧 | 50 Bar |
| 圧力分解能 | 0.2 mbar |
| 絶対圧力精度 | ±200 mbar (0–45 °C); ±400 mbar (–20 to +85 °C) |
| 動作温度 | –20 ~ 85 °C |
| 温度精度 | ±4 °C (–20 to +85 °C) |
| センサーチップ | MS5837-30BA |

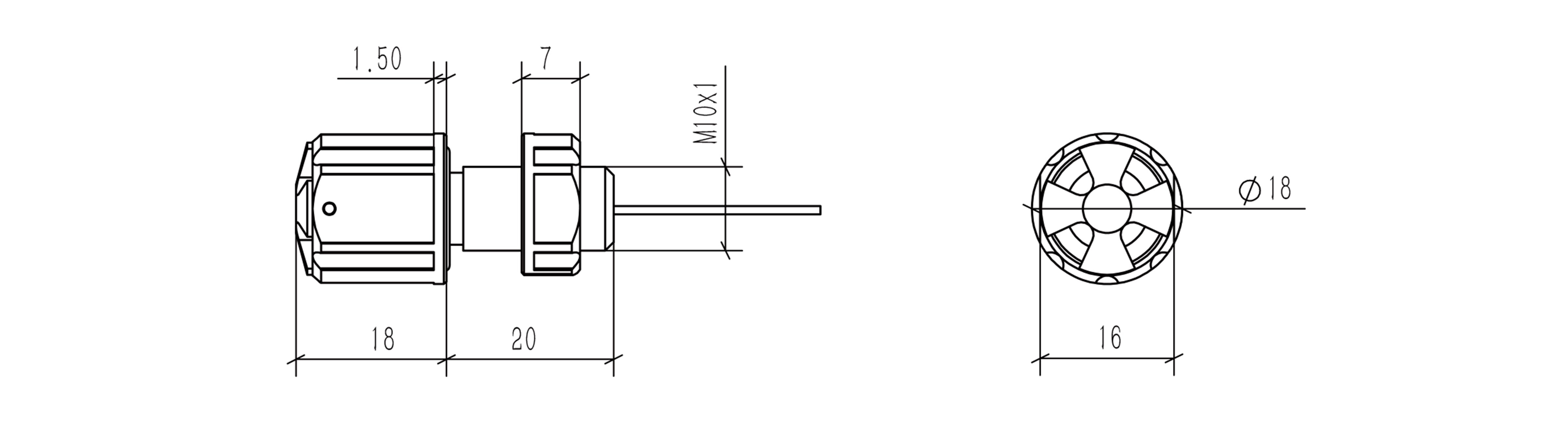

取付穴寸法
| 推奨サイズ | M10深度センサー |
|---|---|
| 推奨バルクヘッド貫通穴サイズ (A) | Ø10.1 ± 0.1 |
| ハッチカバー厚さ (B) | 13 mm |
| 表面範囲 (C) | 20 mm |
ケーブルを延長できますか？
はい。ただしI²C通信には注意が必要です。ケーブルが長すぎる場合やバスを共有する場合、タイミングが乱れる可能性があります。より強いプルアップ抵抗を使用するか、I²Cリレー/リピーターチップを組み込むことで軽減できます。
ArduSubを使用せずにデータを読み取るにはどうすればよいですか？コード例はありますか？
センサーチップは広く採用されており、十分なドキュメントがあります。カスタムシステムへ統合するためのオープンソースコード例がオンラインで多数公開されています。
保護カバーを取り外した後、どのように清掃すればよいですか？
温水または常温の水で優しくすすいでください。清掃時は水を直接噴射したり、白い柔らかい膜に触れたりしないでください。
白い柔らかい膜が損傷した場合はどうなりますか？
膜に穴が開いたり破損した場合は、センサーを使用しないでください。防水性と精度が損なわれる可能性があります。
海水と淡水の両方で使用できますか？
はい。海水と淡水の両方で信頼性の高い動作ができるよう設計されています。
他社製品と比較した利点は何ですか？
• 高い信頼性: 圧力センサー性能と長期耐久性について厳格な設計仕様に基づいて製造されています。
• 容易なメンテナンス: 取り外し可能な保護カバーにより、砂や粒状異物から繊細なセンサー膜を保護しながら、素早く点検・清掃できます。
エンドキャップに取り付けずにセンサーを使用できますか？
はい。適切にシールされていれば、センサー全体を水没させて使用できます。詳細は、ペネトレータ型デバイスの防水に関するドキュメントを参照してください。
