説明

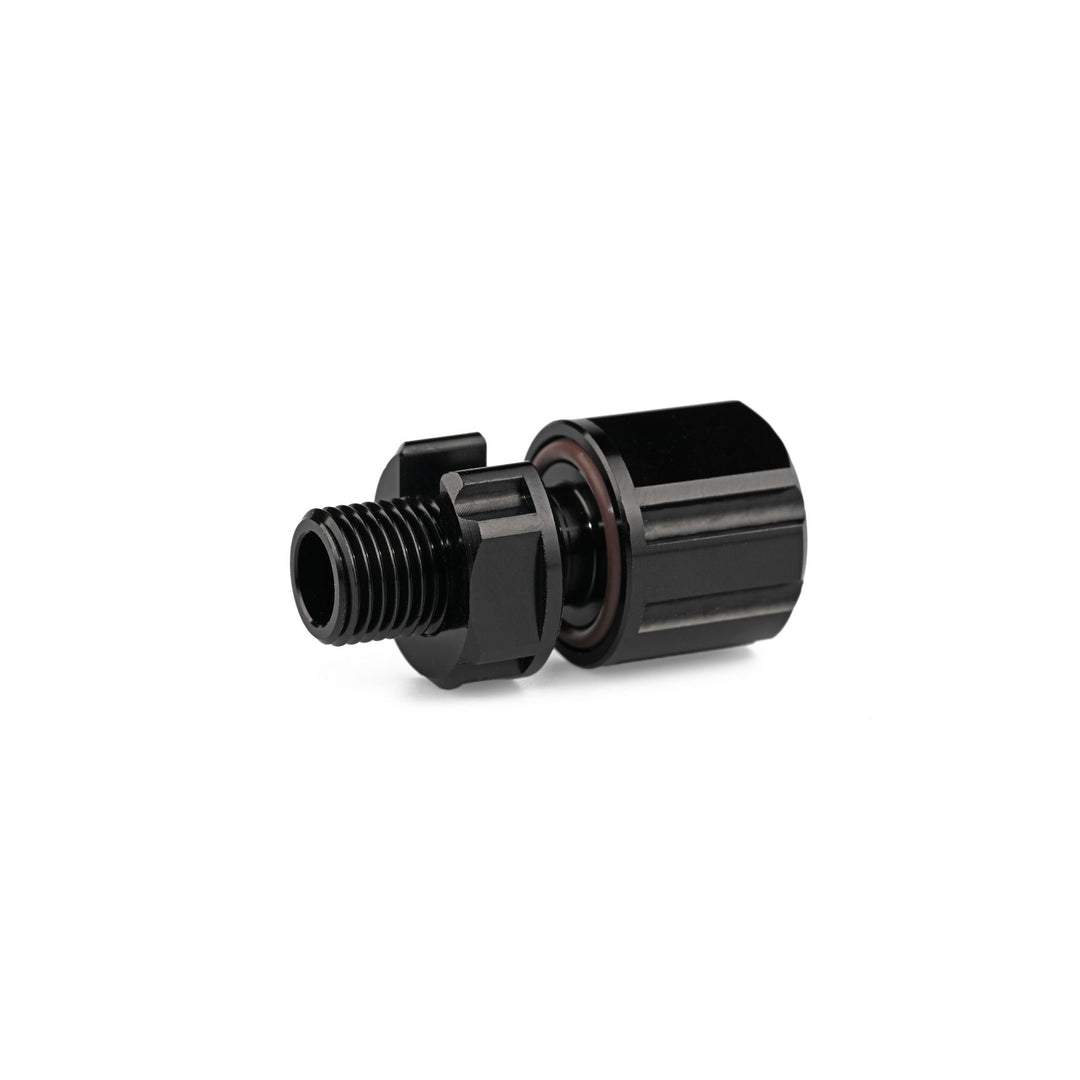

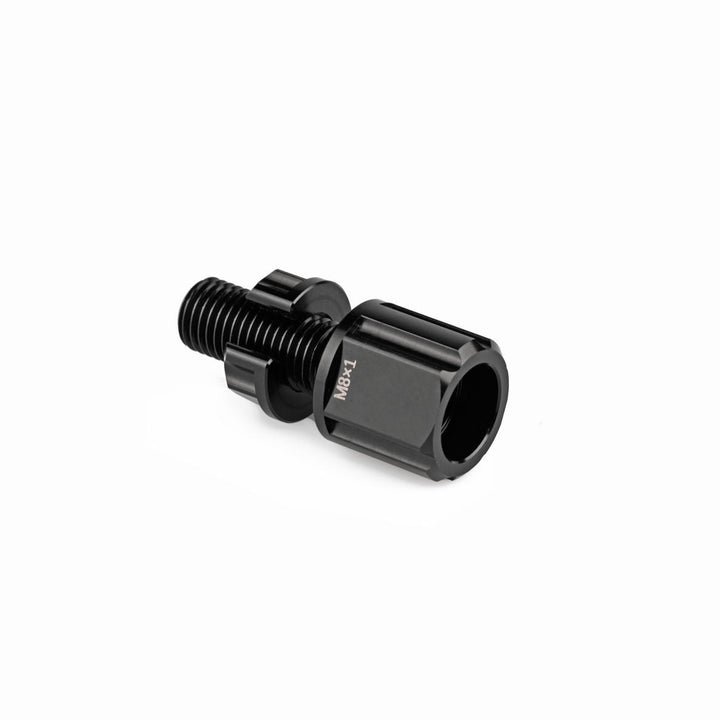

深海用ケーブルペネトレーター互換性ガイド：
Deep-Sea 非シールド水中ケーブルの互換性
| ケーブルオプション | 対応する深海用ケーブルペネトレーター |
|---|---|
|

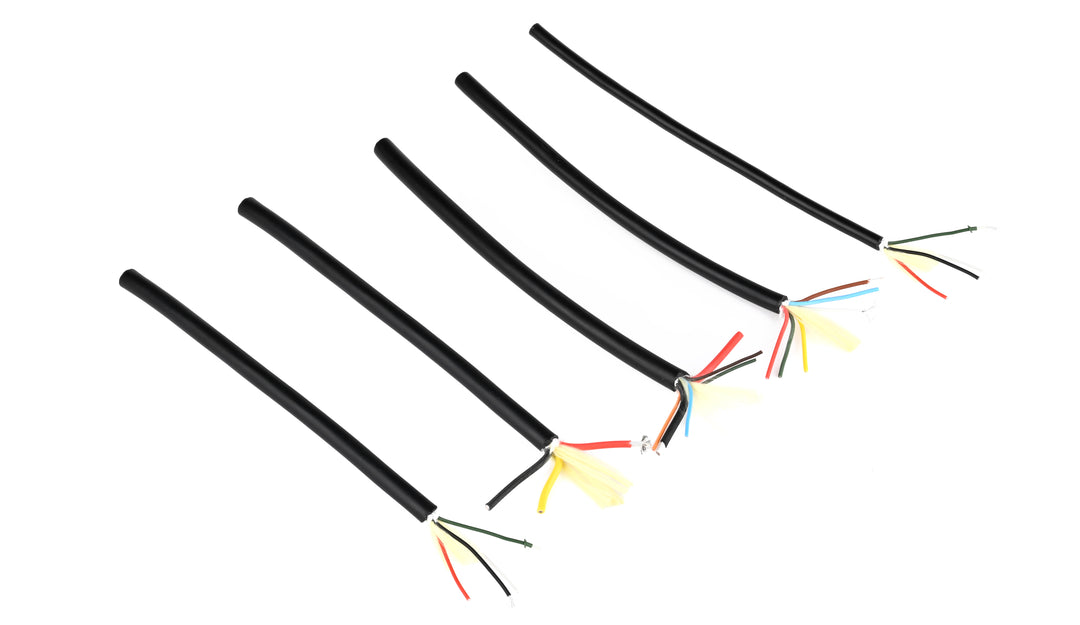

深海用水中ケーブル 3芯 (16AWG) BS-SSC-3CORE-BLK-16A1 |
M10×1 アルミニウム BS-SSC-CBLPN-BLK-10A1 |
|
深海用水中ケーブル 6芯 (24AWG) BS-SSC-6CORE-BLK-24A1 |
M10×1 アルミニウム BS-SSC-CBLPN-BLK-10A1 |
|
深海用水中ケーブル 4芯 (28AWG) BS-SSC-4CORE-BLK-28A1 |
M6×1 アルミニウム BS-SSC-CBLPN-BLK-06A1 |
|
深海用水中ケーブル 6芯 (2 × 16AWG / 4 × 26AWG) BS-SSC-6CORE-BLK-MXA1 |
M10×1 アルミニウム BS-SSC-CBLPN-BLK-10A1 |
|
深海用水中ケーブル 4芯 (2 × 24AWG / 2 × 26AWG) BS-SSC-4CORE-BLK-MXA1 |
M10×1 アルミニウム BS-SSC-CBLPN-BLK-10A1 |
|
深海用水中ケーブル 3芯 (20AWG) BS-SSC-3CORE-BLK-20A1 |
M8×1 アルミニウム BS-SSC-CBLPN-BLK-08A1 |
深海用シールド付きデータ・電源ケーブルの互換性
| ケーブルオプション | 対応する深海用ケーブルペネトレーター |
|---|---|
|
深海用シールド付きデータ・電源ケーブル シールド付き4導体 BS-SSC-SHDCB-PRP-04A1 |
M10×1 アルミニウム BS-SSC-CBLPN-BLK-10A1 |
|
深海用シールド付きデータ・電源ケーブル シールド付き10導体 BS-SSC-SHDCB-GRN-10A1 |
M10×1 アルミニウム BS-SSC-CBLPN-BLK-10A1 |
対応非シールドケーブルオプション
別売
Blu-Sub深海用ケーブルペネトレーターは、対応する水中ケーブルを確実に密封するよう設計されています。上記の互換性ガイドには、Blu-Sub深海用ケーブルの各タイプと、適切に適合する推奨ペネトレーターサイズが記載されています。これらのペネトレーターは他社製の深海用ケーブルにも対応できます。仕様を参照し、互換性の確認が必要な場合はお問い合わせください。
代替ケーブルペネトレーターオプション
Blu-Subでは、設置方法、エンクロージャータイプ、耐水深要件に応じた各種ケーブルペネトレーターを用意しています：
深海用 M10 グランドケーブル貫通部 – 着脱可能なモジュール式シールを可能にする圧縮グランド付きM10ねじ設計です。ストレインリリーフを必要とする深水用エンクロージャーに適しています。 耐水深：最大1,000 m / 3,281 ft
浅深度用 M10 グランドケーブルペネトレーター – 浅水域および低圧システム向けの、コンパクトでコスト効率の高いソリューションです。 耐水深：最大100 m / 328 ft
中深度用 M8 グランドケーブルペネトレーター – 狭い取付スペースや小型エンクロージャーに適したスリム形状のグランドです。 耐水深：最大300 m / 984 ft
対応製品：Blu-Subエンクロージャーおよび取付インターフェース
別売
水中用アルミエンドキャップ
一部のモデルには、各種ペネトレーターのねじサイズ（例：M6、M8、M10）に対応するため、事前加工済みポートまたはねじ切り・穴あけ可能な未加工位置が備えられています。
水中アクリルエンドキャップ
複数のペネトレーターサイズ（例：M6、M8、M10）に対応する高精度スルーホールパターンを備えています。背面ロックナットを使用して取り付ける設計で、内部の視認性が必要な浅水用途に適しています。
ポリマー製の水中用フランジとエンドキャップ
ユーザーによる穴あけ加工が容易で、さまざまなBlu-Subペネトレーターサイズに対応可能なため、カスタム浅水アセンブリに最適です。
耐水型海中エンクロージャーボックス
20個のM10事前加工ポートを備えており、密閉ボックス構成でケーブルペネトレーター、コネクタ、センサーを迅速に統合できます。
水中用 M10 カップリングチューブ
ケーブルのインライン接続および信号インジケーター、センサー、スイッチなどのペネトレーターベース機器の外部取り付け用に設計されています。一端には単一のM10ねじポートを備え、内部キャビティはシーリングおよびストレインリリーフに使用されます。
対応取付工具
別売
本製品は、ユニバーサル M8 / M10 取付レンチを使用して取り付けることができます。この専用工具は、ペネトレーター、スイッチ、センサー、コネクタ類など、Blu-SubのM8およびM10 バルクヘッドタイプ部品向けに設計されています。
コンパクトな両端設計により、狭いスペースや密集したレイアウトでも取り付けが可能です。また、ケーブル通し用スロットにより、既に接続されたケーブルの上からレンチをスライドさせることができ、配線を取り外すことなく設置やメンテナンスが行えます。
対応シールドケーブルオプション
別売
電源導体と保護されたデータ導体の両方を必要とする水中システムには、シールド付きツイストペアデータ導体を備えたハイブリッド水中ケーブルとして、深海用シールド付きデータ・電源ケーブルをご利用いただけます。
このケーブルは、対応サイズの深海用ケーブルペネトレーターと組み合わせて使用でき、防水エンクロージャー、エンドキャップ、または水中ハウジングへのポッティング式ケーブル貫通部を形成できます。最終的な防水性能および耐水深は、ケーブルの前処理、ポッティング方法、取付品質、および完成したアセンブリ内で最も低い定格の部品によって決まります。
各ケーブルタイプに適したペネトレーターサイズを選択する際は、ケーブル互換性ガイドをご参照ください。
配送リスト

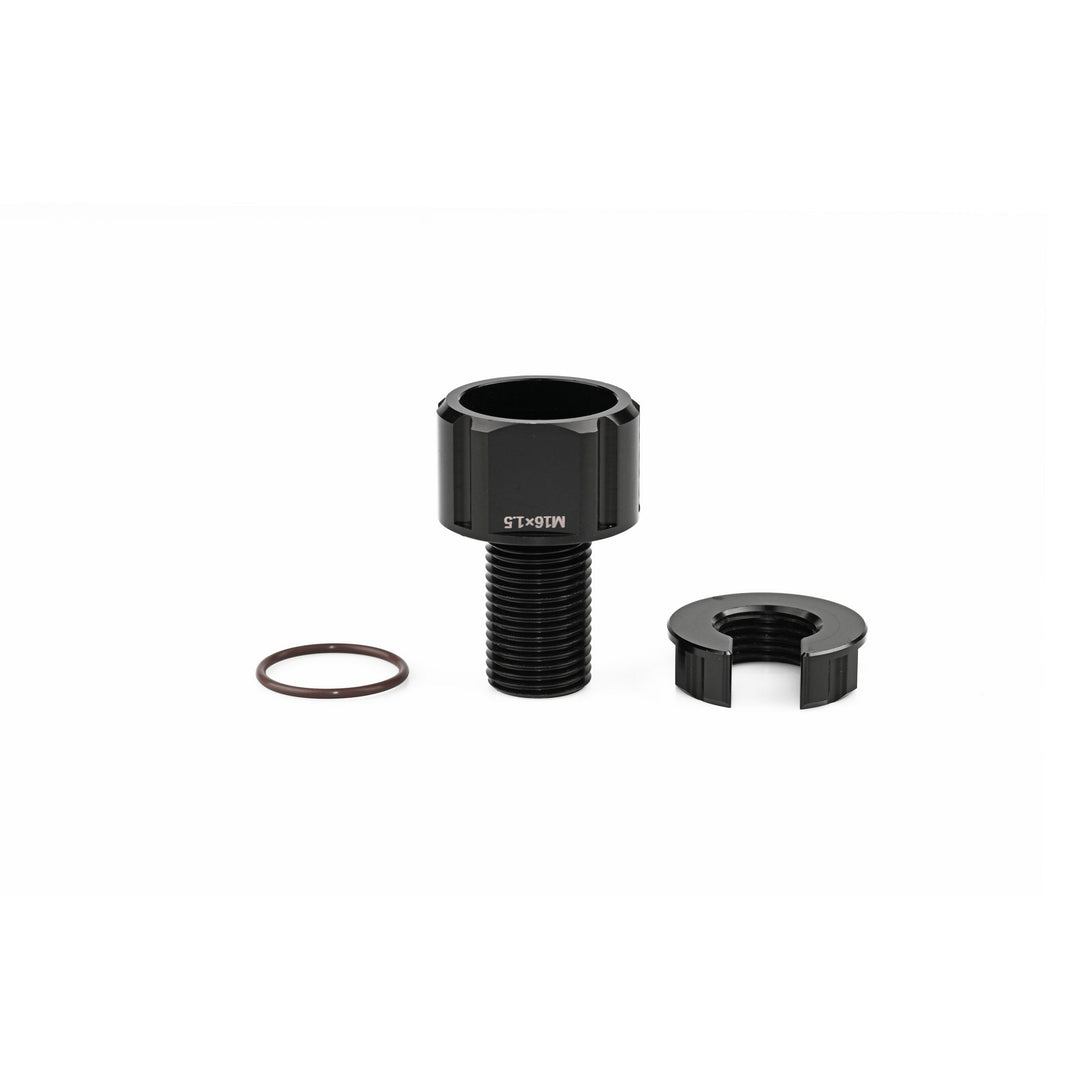

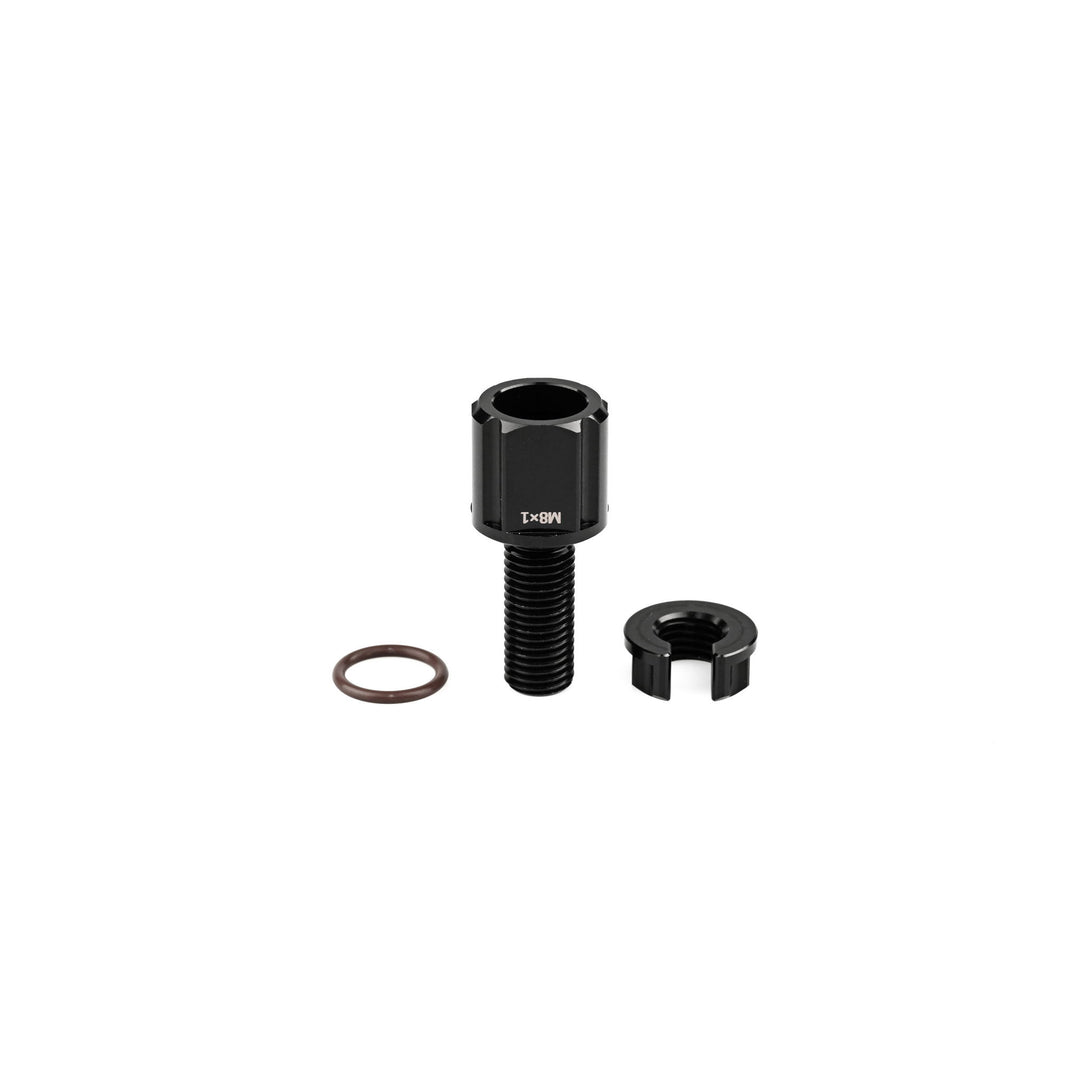

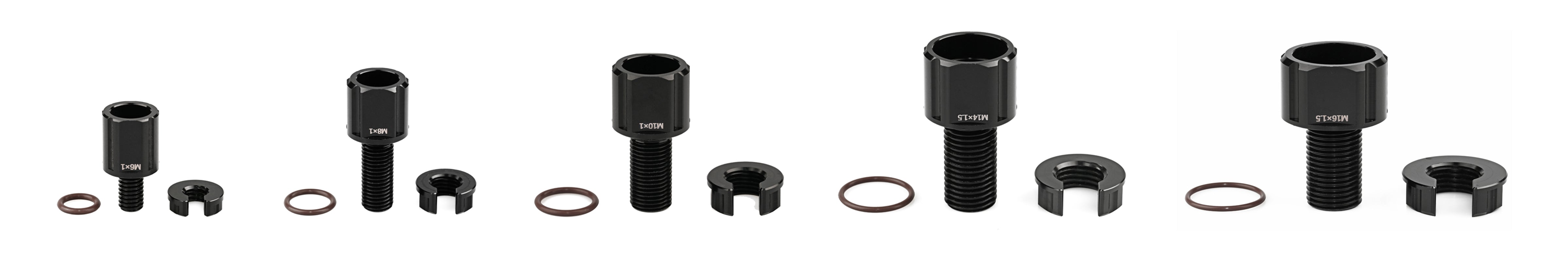

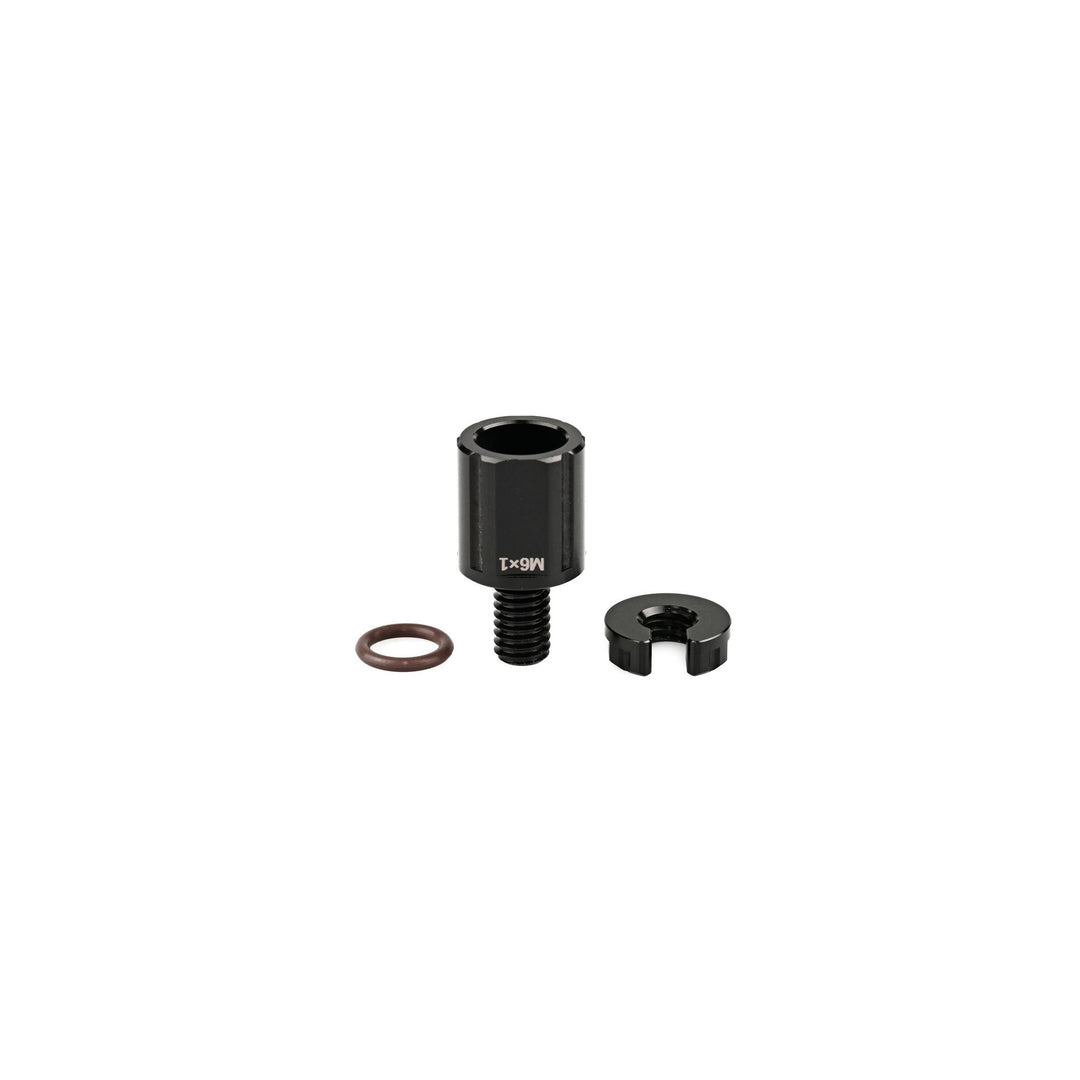

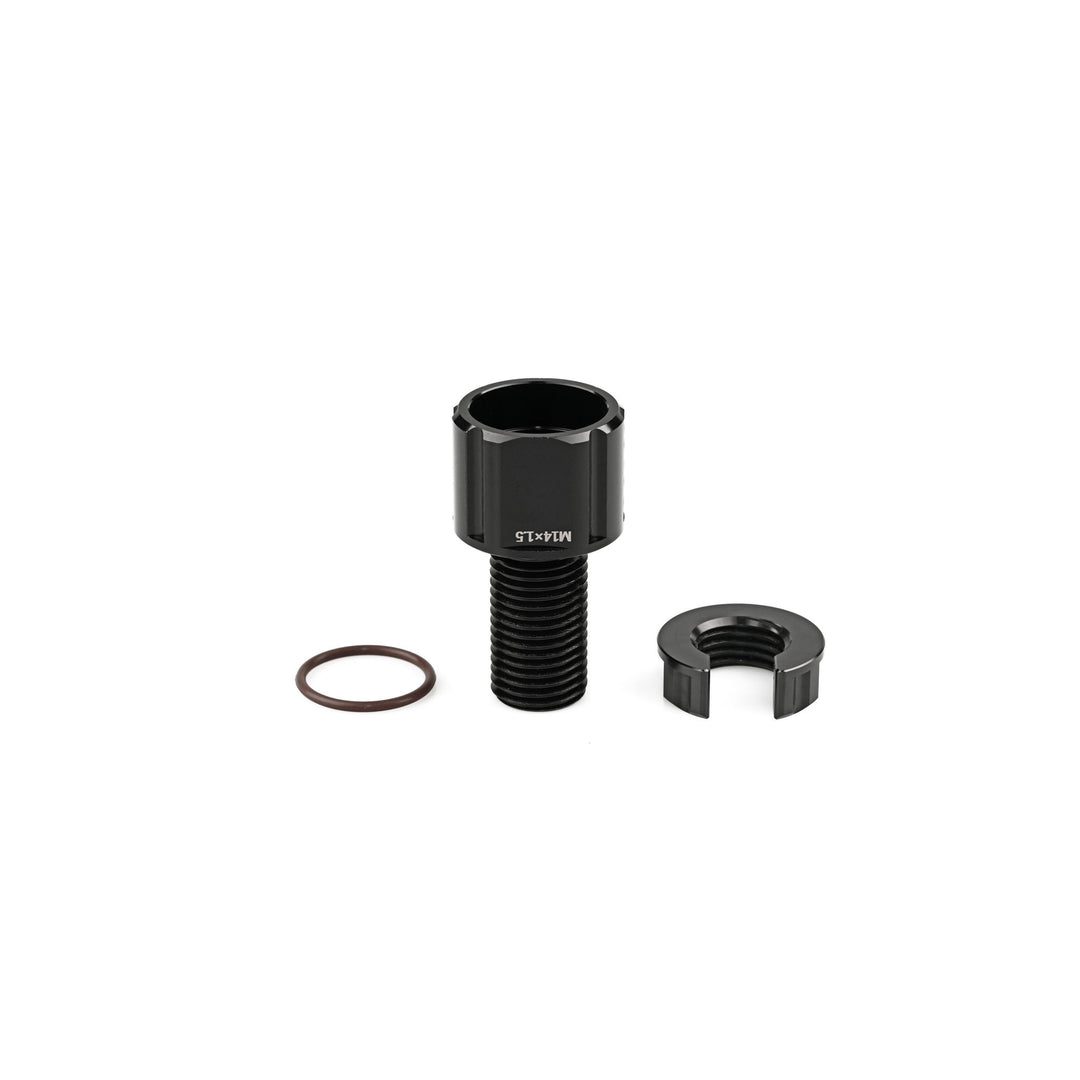

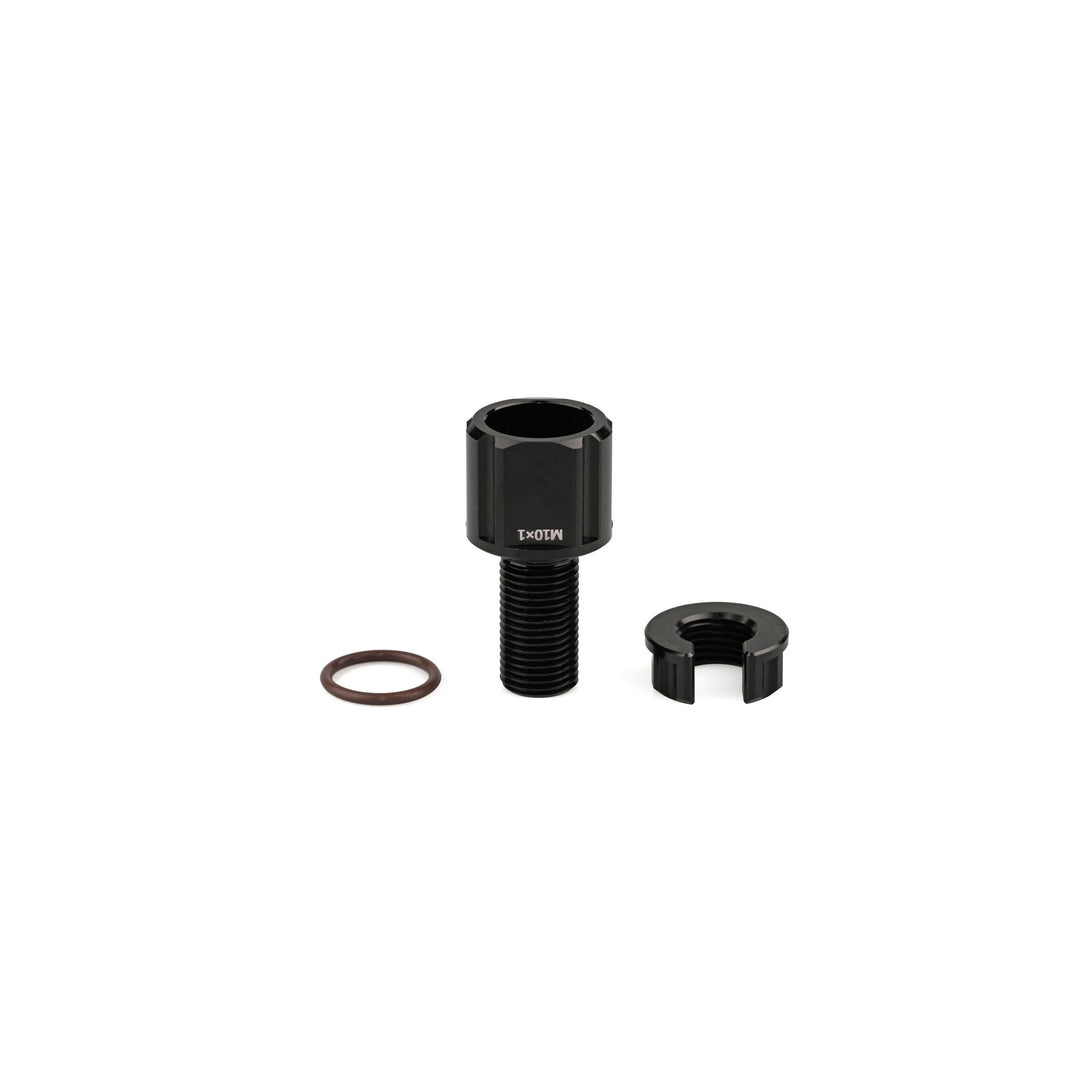

1 x バルクヘッド本体 1 x Oリング 1 x ナット 注：取付に必要なエポキシ樹脂またはシール用接着剤は付属しません。推奨品には、3M™ Scotch-Weld™ DP270 Black Epoxy Potting Compound、Loctite Epoxy Marine、または3M™ Scotchcast™ 2131（荷重を支持しない用途向け）が含まれます。
技術仕様
| バルクヘッドサイズ | 材質 | 外観 | Oリングサイズ (mm) | O-ring 材質 |
|---|---|---|---|---|
| M6x1 ケーブルペネトレーター | 6061アルミニウム | 黒色アルマイト処理 | Ø7 x 1.5 | FKM75 茶色フッ素ゴム |
| M8x1 ケーブルペネトレーター | 6061アルミニウム | 黒色アルマイト処理 | Ø10 x 1.5 | FKM75 茶色フッ素ゴム |
| M10x1 ケーブルペネトレーター | 6061アルミニウム | 黒色アルマイト処理 | Ø12 x 1.5 | FKM75 茶色フッ素ゴム |
| M14x1.5 ケーブルペネトレーター | 6061アルミニウム | 黒色アルマイト処理 | Ø17 x 1.5 | FKM75 茶色フッ素ゴム |
| M16x1.5 ケーブルペネトレーター | 6061アルミニウム | 黒色アルマイト処理 | Ø20 x 1.5 | FKM75 茶色フッ素ゴム |
| 性能特性 | ケーブルペネトレーター |
|---|---|
| 最大耐水深 | 実際のシール条件および使用状況に依存 / サンプル試験は最大1000メートルまで実施 |
| 設計寿命 | 実際のシール条件および使用状況に依存 / サンプル試験は最大1年または100サイクルまで実施 |
| 温度定格（空気中） | 実際のシール条件および使用状況に依存 / サンプル試験は-25～60°Cで実施 |
| 温度定格（水中） | 実際のシール条件および使用状況に依存 / サンプル試験は-4～40°Cで実施 |

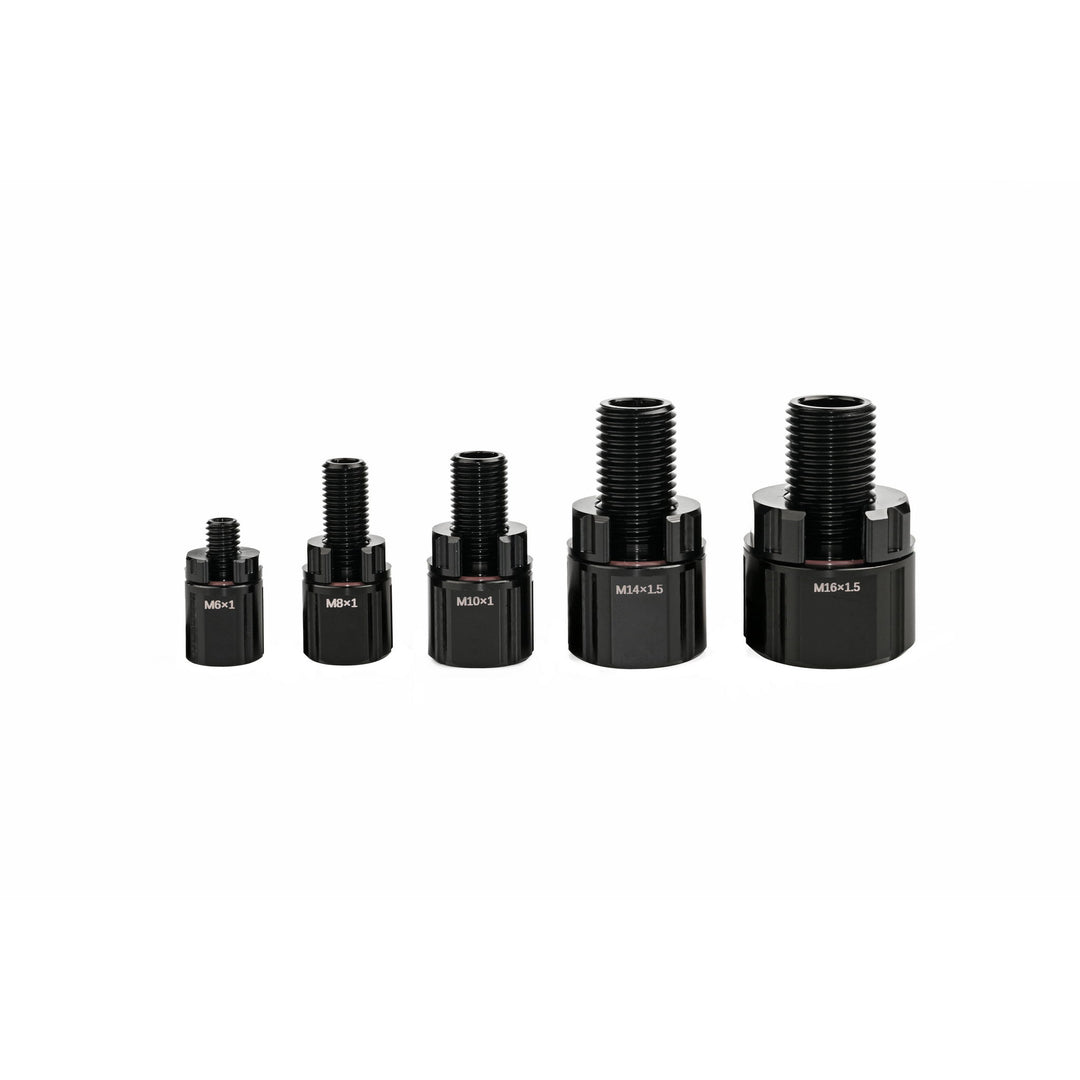

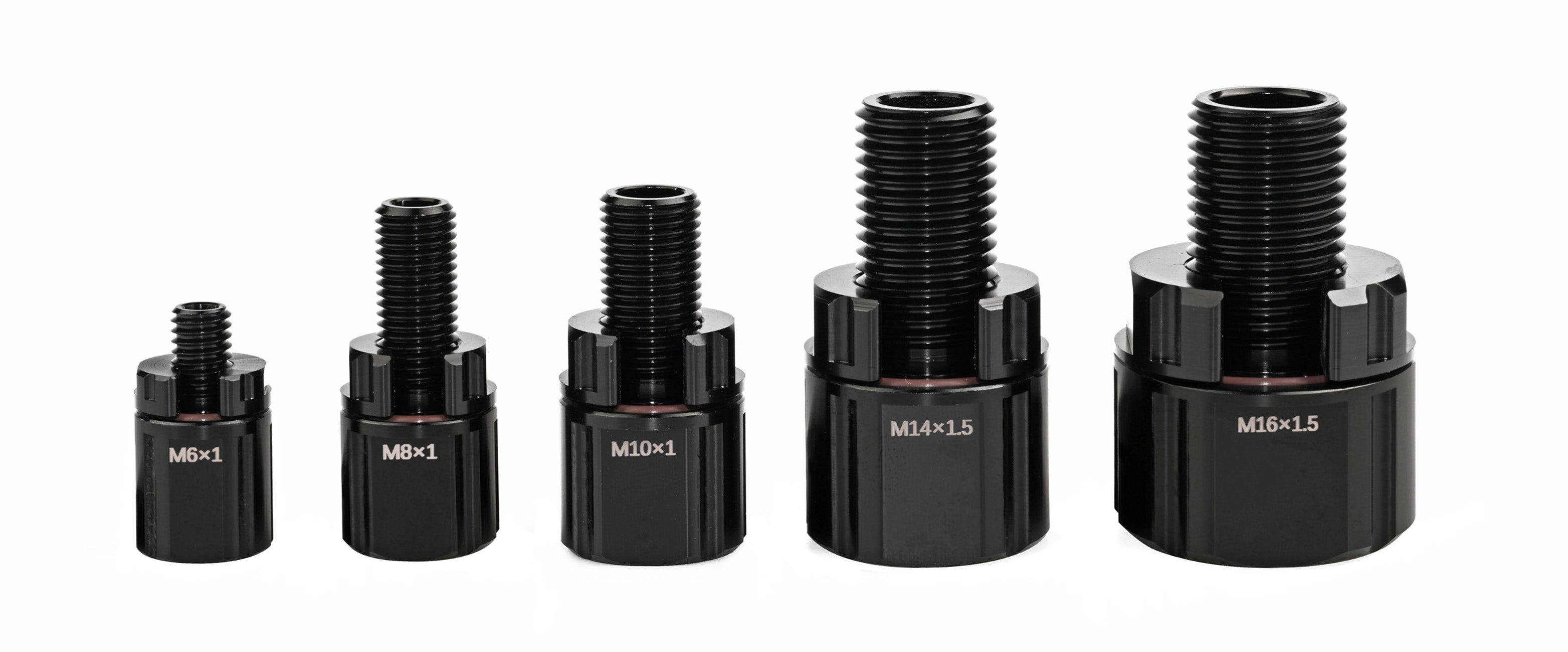

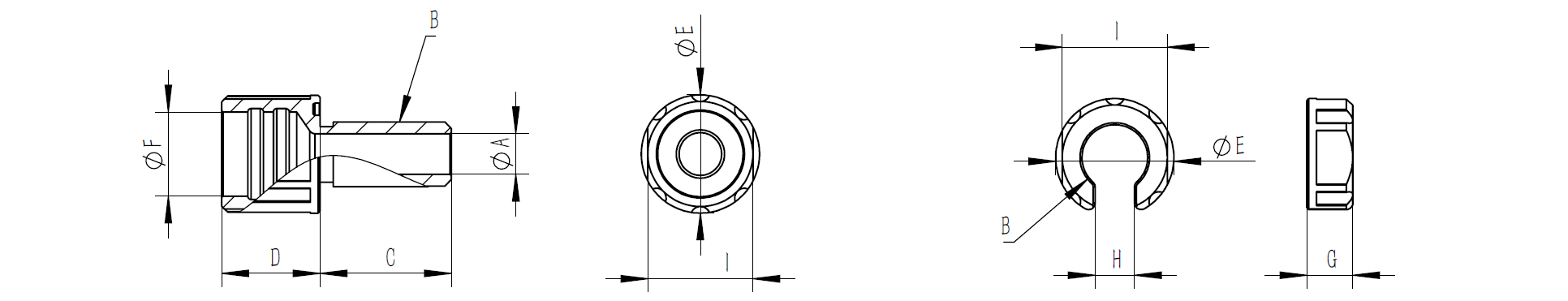

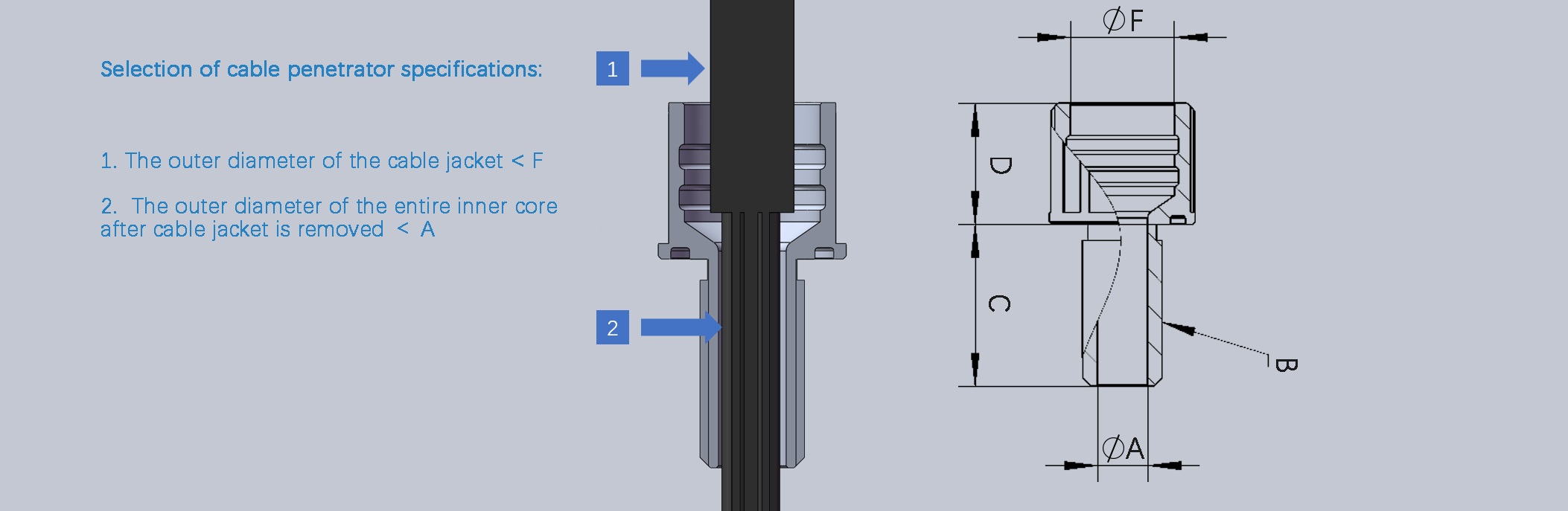

| バルクヘッドサイズ | M6x1 ケーブルペネトレーター | M8x1 ケーブルペネトレーター | M10x1 ケーブルペネトレーター | M14x1.5 ケーブルペネトレーター | M16x1.5 ケーブルペネトレーター |
|---|---|---|---|---|---|
| シール寸法 (A) | 3.3 | 4.6 | 6.5 | 9 | 11 |
| バルクヘッドねじ (B) | M6x1 | M8x1 | M10x1 | M14x1.5 | M16x1.5 |
| バルクヘッドねじ長さ (C) | 10 | 20 | 20 | 26 | 26 |
| エンドキャップからの組立高さ (D) | 14 | 14 | 15 | 18 | 18 |
| 全体外径 (E) | 13 | 15 | 18 | 24 | 30 |
| 内径 (F) | 9 | 10 | 13 | 19 | 23 |
| ナット高さ (G) | 4 | 6 | 7 | 8 | 9 |
| ナット溝幅 (H) | 3.5 | 4.5 | 6 | 9 | 10 |
| レンチ溝の対向二面幅 (I) | 12 | 13 | 16 | 22 | 27 |
取付穴寸法
| 推奨サイズ | M6x1 ケーブルペネトレーター | M8x1 ケーブルペネトレーター | M10x1 ケーブルペネトレーター | M14x1.5 ケーブルペネトレーター | M16x1.5 ケーブルペネトレーター |
|---|---|---|---|---|---|
| 推奨バルクヘッド貫通穴径 (A) | Ø6.1 ± 0.1 | Ø8.1 ± 0.1 | Ø10.1 ± 0.1 | Ø14.1 ± 0.1 | Ø16.1 ± 0.1 |
| ハッチカバー厚さ (B) | 6 mm | 14 mm | 13 mm | 18 mm | 17 mm |
| 表面範囲 (C) | 15 mm | 17 mm | 20 mm | 26 mm | 32 mm |
どの種類のシール材が推奨されますか？
強固で恒久的な密封には、3M™ Scotch-Weld™ DP270 黒色エポキシポッティング剤やLoctite Epoxy Marineなどのエポキシ樹脂を使用してください。荷重を支持しない用途には、2液型ポリウレタン樹脂の3M™ Scotchcast™ 2131も検討できます。ただし、材料の適合性を確認し、想定する用途での試験を行う必要があります。
ケーブルペネトレーターはどのように取り付け、取り外しを行いますか？
隔壁貫通継手の平面部にレンチを掛け、適切なトルクで締め付けてください。作業スペースが狭い場合は、頭部の半円形の溝にスナップリングプライヤーを掛けて位置決めや調整を行えます。
ねじロック剤を塗布する必要がありますか？
緩みを防ぐため、ナットと隔壁貫通継手の間にLoctiteのねじロック剤を塗布することを推奨します。ねじ用接着剤がOリングやシール面に触れないよう注意してください。
3Dモデルビューア
注： 上記の3Dモデルは参考用のみです。製品には含まれていない部品、アクセサリー、または異なるサイズが表示されている場合があります。簡略化のため、複数のバリエーションがある場合は通常、代表的な単一サイズのみが表示されています。同梱内容およびサイズごとの違いの詳細については、製品の配送ガイドをご参照ください。
