説明

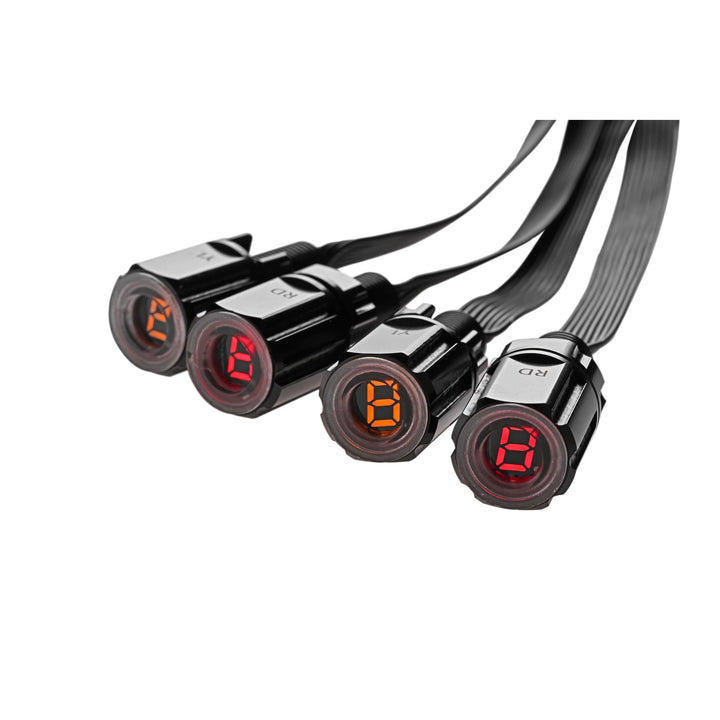

水中環境での使用を目的として設計されたこのLEDディスプレイモジュールは、システムの電気パラメータを即座に視認できるようにします。適切なBlu-Subドライバーボードに接続することでライブ信号入力を受け取り、ROV、エンクロージャ、またはテザー式システムにおける電力性能をリアルタイムで監視できます。
モジュールの形状と封止構造により、密閉された可視性が求められる組み込み用途に最適です。エンクロージャ内部または外部パネルへの取り付けを想定して設計されており、信号駆動入力インターフェースを介して広範な監視システムへの統合も可能です。
対応製品：Blu-Sub エンクロージャおよび取付インターフェース
別売
Subsea Aluminum End-Cap
一部のモデルには、未ねじ加工のM10穴、またはSubsea 7セグメントディスプレイを取り付けるために穴あけ可能な未加工位置が含まれています。防水シールのため、背面ロックナットで固定されます。
Subsea Acrylic End-Cap
透明でコスト効率に優れたエンドキャップで、未加工またはCNC加工されたスルーホール構成によりSubsea 7セグメントディスプレイの取り付けに対応します。Subsea Aluminum Flange と併用され、背面ロックナットでパネルシールを行います。
Subsea Polymer Flange & End-Cap
M10ねじ仕様の7セグメントディスプレイに対応するため、ユーザーによる穴あけ加工が容易に行えます。モジュール性が求められる浅水または表層用途のエンクロージャーに適しています。
Subsea Watertight Enclosure Box
20個の未ねじ加工M10ポートが事前加工されており、付属のナットとOリングを使用して7セグメントディスプレイを直接取り付けることができ、パネルシールが可能です。
Subsea M10 Coupling Tube
7セグメントディスプレイを固定エンクロージャーに依存せずに取り付けることができ、水中システム内で表示位置の変更や再配置が容易になります。単一のM10ねじポートと、スプライスやストレインリリーフ用の内部スペースを備えています。
水中用エンクロージャチューブに対応
別売
水中用 M10 7セグメントディスプレイは、アルミニウムフランジ付きアルミニウムエンドキャップ、または水中用ポリマーフランジ＆エンドキャップを使用して、Blu-Sub エンクロージャシステムに安全に取り付けることができます。
水中用エンクロージャ アクリルチューブ
鋳造アクリル製の透明チューブで、視覚的モニタリングやコンパクトな水中組立構造に適した耐久性のある選択肢です。長さとサイズに応じて20 mから250 mの耐圧性能を備えています。両端は面取り加工されており、フランジとの高精度なフィットを実現します。真空保持機能を追加することでシール強度を高めることも可能です。内部の可視性と密閉統合が求められる浅〜中深度システムに最適です。
水中用エンクロージャ アルミニウムチューブ
耐腐食性の黒色アルマイト処理アルミニウムで作られた堅牢なチューブで、最大1,000 mの高圧・長期水中使用向けに設計されています。高振動環境や垂直設置条件でもフランジをしっかり固定できるサイドロックポートを備えています。アクリルとは異なり、アルミニウム製ボディは紫外線に対して安定しており、日光にさらされる設置や浅海域での使用、さらに深海ROVやテザー式センサーシステムにも最適です。
対応取付工具
別売り
本製品は、ユニバーサル M8/M10 取付用レンチを使用して取り付けることができます。この専用工具は、貫通部品、スイッチ、センサー、コネクタ類など、Blu-Sub の M8 および M10 バルクヘッドタイプ部品向けに設計されています。
コンパクトな両端設計により、狭いスペースや密集したレイアウトでも取り付けが可能です。また、ケーブル通し用スロットにより、既に接続されたケーブルの上からレンチをスライドさせることができ、配線を取り外すことなく設置やメンテナンスが行えます。

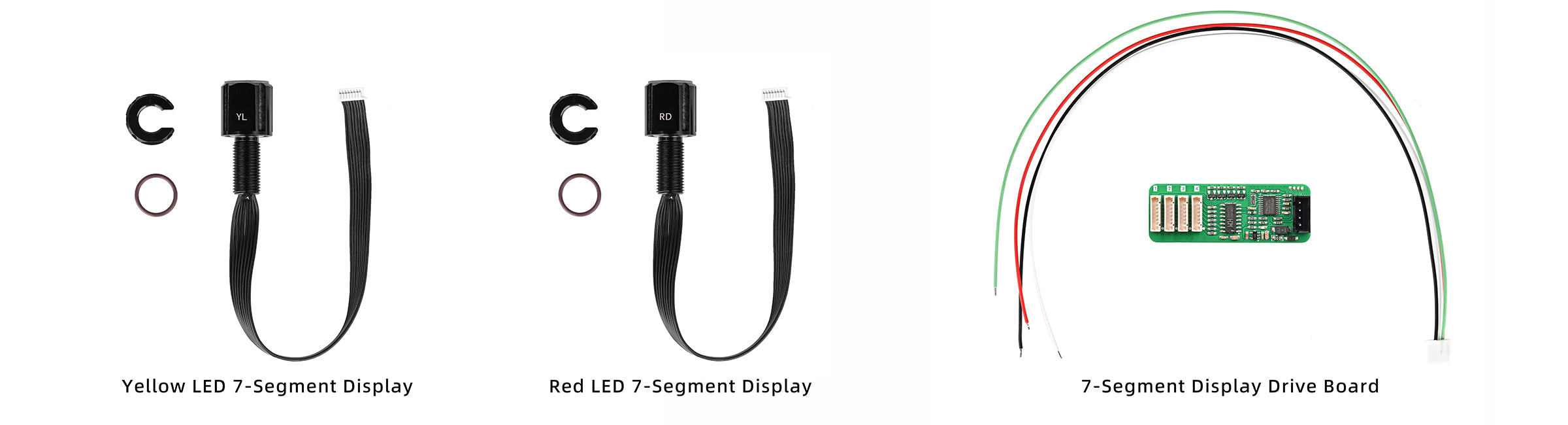

配送リスト

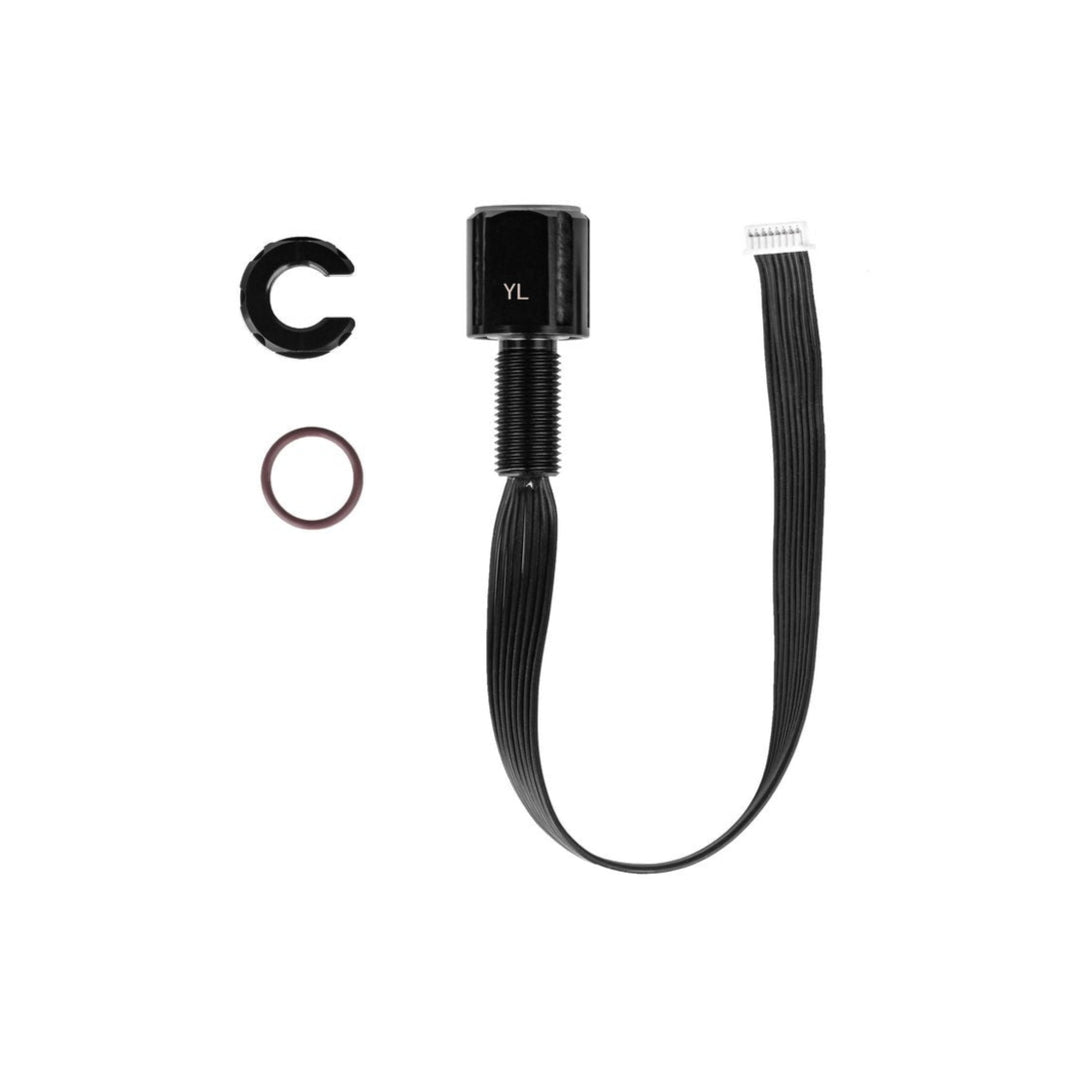

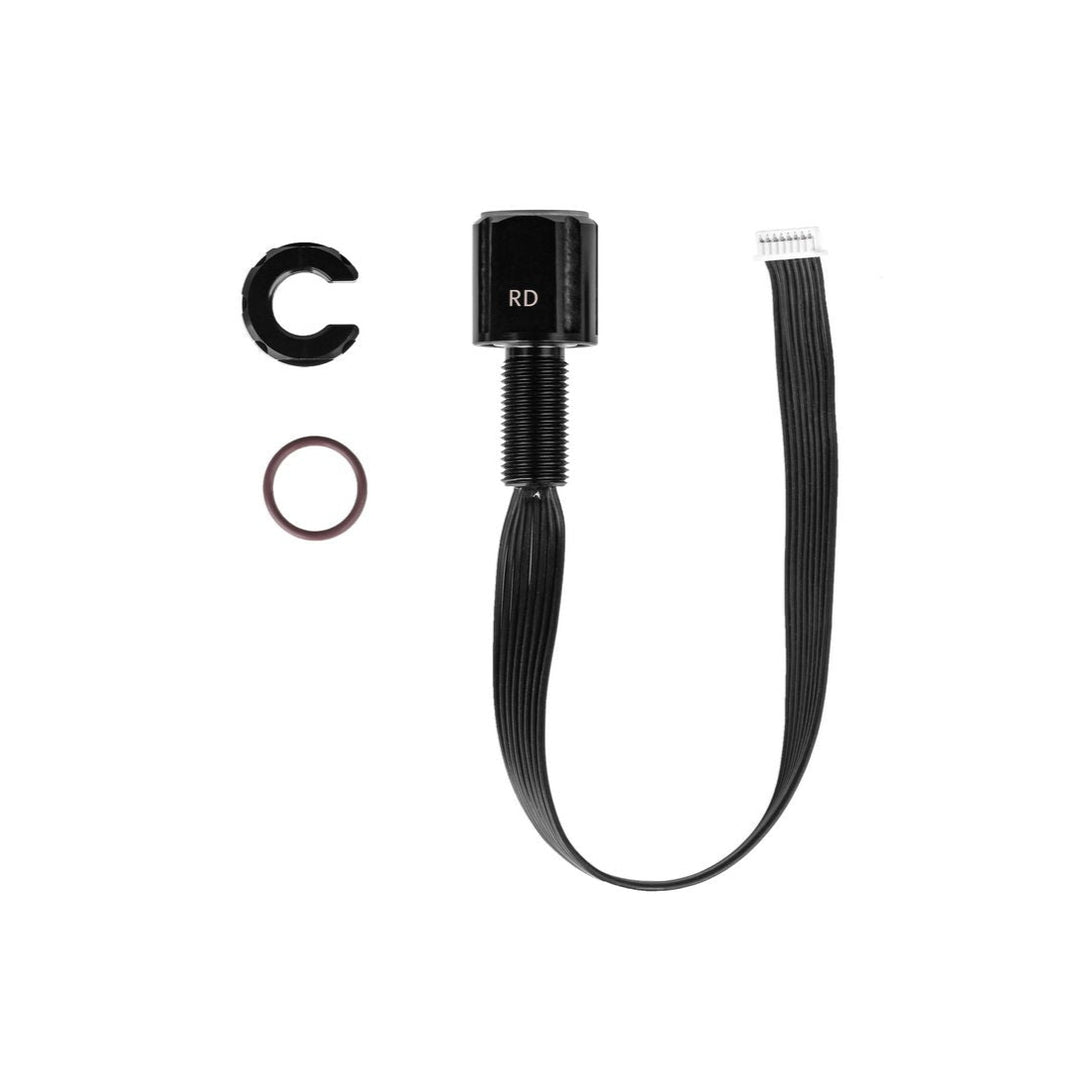

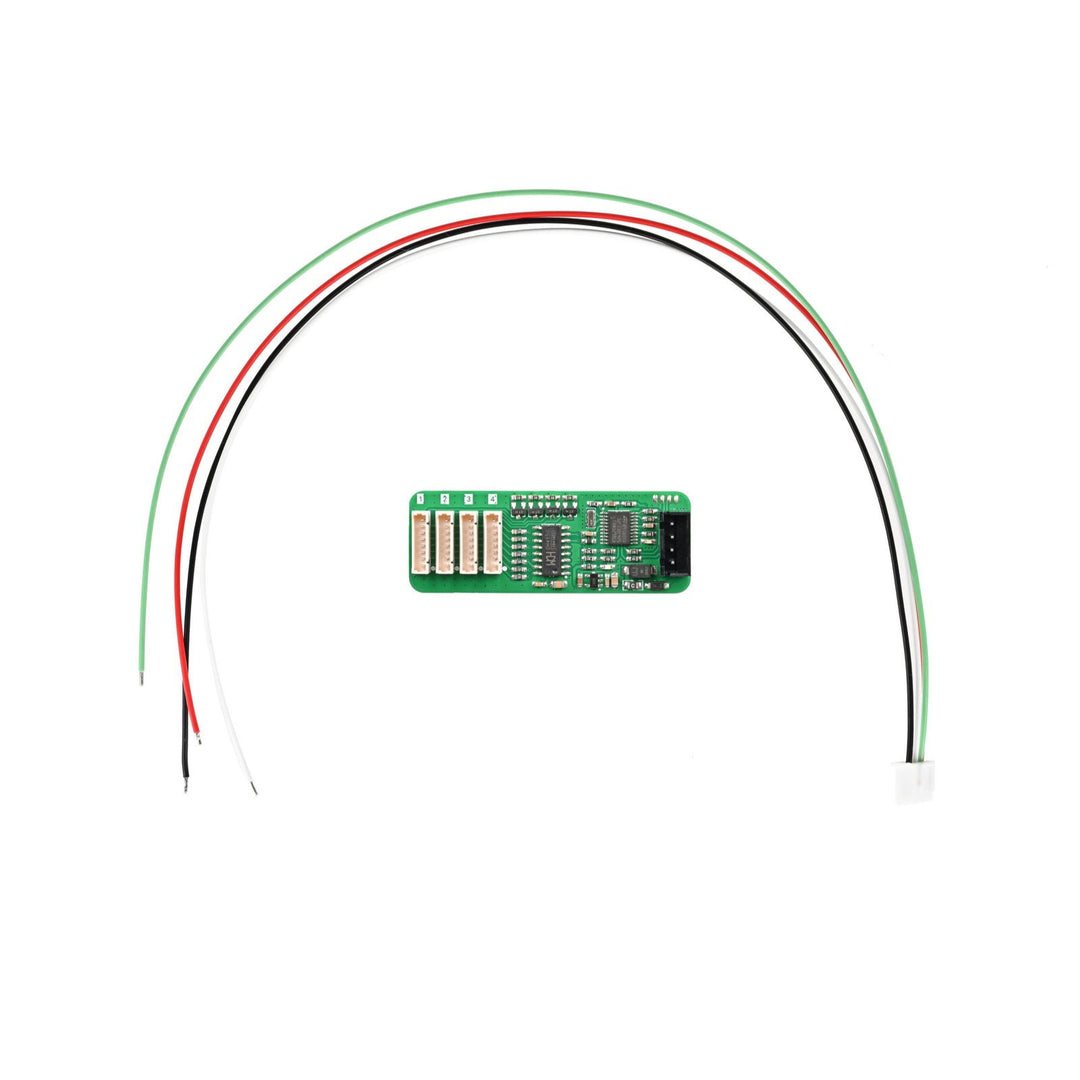

7セグメントLEDディスプレイ： 7セグメントLEDディスプレイ ×1 Oリング ×1 ナット ×1 ドライバーボード（オプション追加）： ドライバーボード ×1 3ピン接続ワイヤー ×1
技術仕様
| 製品 | 7セグメントLEDディスプレイ |
|---|---|
| 耐圧深度 | 1,000 m ／ 3,281 ft |
| ネジサイズ | M10×1 |
| 表示桁数 | 1 |
| 表示カラー | 黄色 ／ 赤色 |
| ディスプレイサイズ | 0.28インチ |
| 貫通部材質 | アルマイト処理アルミニウム |
| ケーブル長 | 約200 mm |
| インターフェース仕様 | 1.25 mm - 8ピン |
| LED電圧範囲 | 1.7〜2.4 V |
| 順電流 | 20 mA |
| パルス順電流 | 60 mA |
| 逆電圧 | 5 V |
| LED極性 | 共通アノード |
| 輝度 | 黄色：105 mcd ／ 赤色：22 mcd |
| 動作温度 | -10 ～ 60 °C |
| ドライバーボードサイズ | 20 × 55 mm |
| ドライバーボード電圧 | 5 V |
| ドライバーボード電流 | 0.2 A（最大） |
| ドライバーボードインターフェース数 | 4 |
| 通信方式 | USART（TTL） |
| 推奨バルクヘッド貫通穴径（A） | Ø10.1 ± 0.1 mm |
| ハッチカバー厚さ（B） | 13 mm |
| 表面範囲（C） | 20 mm |
7セグメントLEDディスプレイおよびドライバーボードの寸法図は以下に参考として掲載されています。
赤／黄 7セグメント寸法図
ドライバーボード寸法図
取付穴サイズ
インターフェース定義：

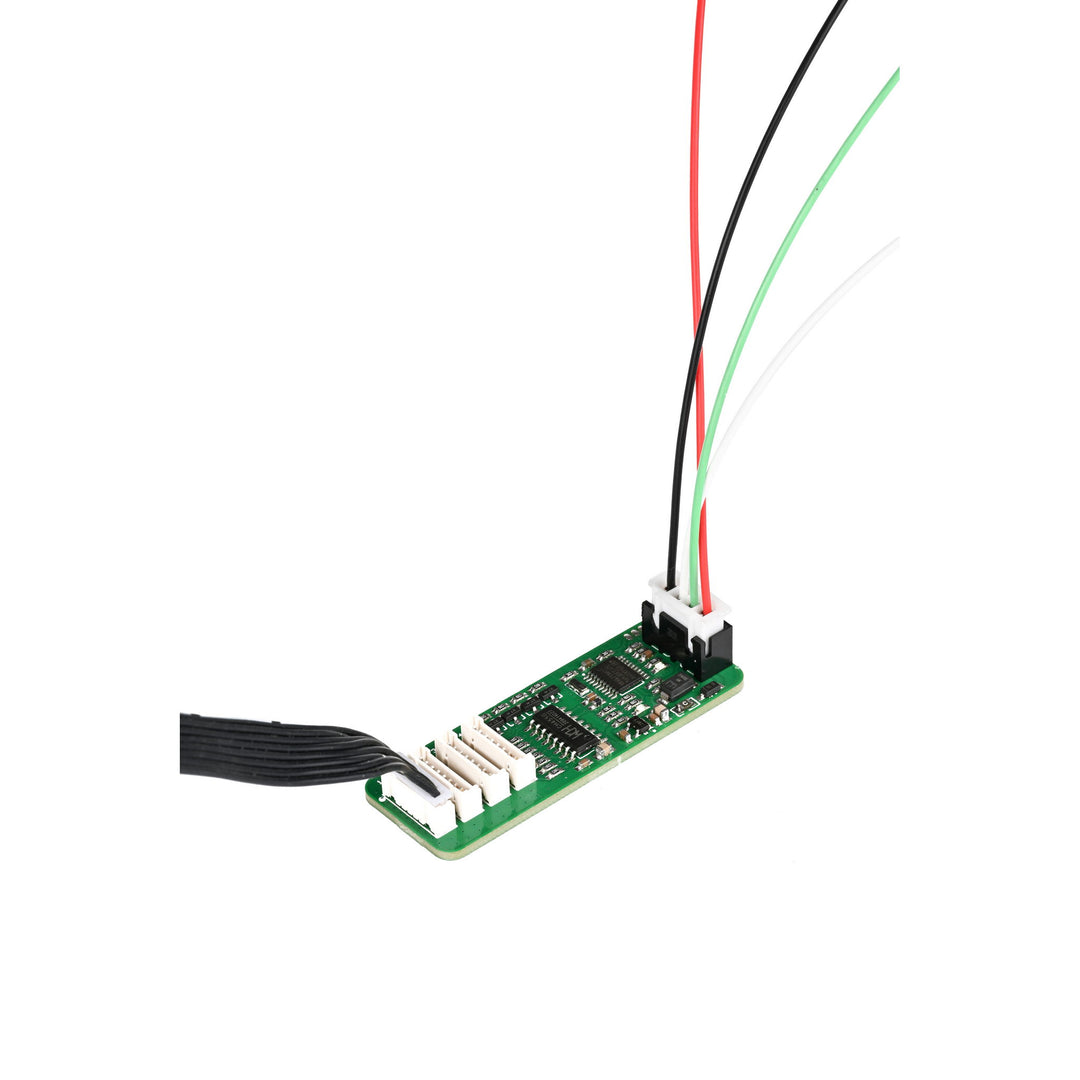

デジタルチューブドライバーボードは、シリアルポート経由で文字列を送信することで、1～4桁の7セグメント共通アノードデジタルチューブのパラメータ設定および表示制御を行うことができます。8段階の輝度調整に対応しています。1桁あたりの表示範囲は0～9およびA～Fです。この範囲外の値は表示されません。
| ラベル | 配線色 | 名称 | 機能説明 |
| 1 | 黒 | - | 電源マイナス |
| 2 | 緑 | RX | シリアルポート送信（RXD） |
| 3 | 白 | TX | シリアルポート受信（TXD） |
| 4 | 赤 | + | 電源プラス（5V DC） |
デジタルチューブドライバーボードと外部コントローラーの接続：
| 外部コントローラー | デジタルチューブドライバーボード |
| 5V | 5V |
| RXD | TXD |
| TXD | RXD |
| GND | GND |
シリアルポートパラメータ：
| 通信インターフェース | TTL |
| ボーレート | 初期値 115200 bps、変更可能 |
| データビット | 8 |
| ストップビット | 1 |
| パリティビット | なし |
パラメータコマンド設定表：
| シリアルコマンド | 説明 | 初期値 | 備考 | 対応16進数 |
| !Bx\r\n | センサーのシリアル通信ボーレートを設定 | 0x07 | x は設定するボーレート値 | 21 42 x 0D 0A |
| !Lx\r\n | デジタルチューブ表示輝度を設定 | 0x08 | x は表示輝度レベル | 21 4C x 0D 0A |
| !Tx\r\n | 基板上インジケーター状態を設定 | 0x02 | x は表示状態 | 21 54 x 0D 0A |
| !Sxxxx\r\n | デジタルチューブ表示コマンドを設定 | なし | xxxx はデジタルチューブの表示値 | 21 53 x x x x 0D 0A |
| !R\r\n | デジタルチューブドライバーボードをリセット | なし | \ | 21 52 0D 0A |
| !r\r\n | すべての初期設定を復元 | なし | \ | 21 72 0D 0A |
デジタルチューブドライバーボードで設定したパラメータは保存されます。設定データは電源を再投入した後も有効です。
ボーレート表：
| ボーレート | 値（x） |
| 2400 | 0 |
| 4800 | 1 |
| 9600 | 2 |
| 14400 | 3 |
| 19200 | 4 |
| 38400 | 5 |
| 57600 | 6 |
| 115200 | 7 |
| その他 | 115200 |
例：
シリアルポートのボーレートを115200に設定：!B7\r\n
対応16進数：21 42 37 0D 0A
表示輝度表：
| 輝度レベル | 値（x） |
| 輝度 1 | 1 |
| 輝度 2 | 2 |
| 輝度 3 | 3 |
| 輝度 4 | 4 |
| 輝度 5 | 5 |
| 輝度 6 | 6 |
| 輝度 7 | 7 |
| 輝度 8 | 8 |
| 最大輝度 | その他 |
例：
輝度をレベル8に設定：!L8\r\n
対応16進数：21 4C 38 0D 0A
基板上インジケーター状態設定コマンド：
!Tx\r\n
| 状態 | 値（x） |
| 常時消灯 | 0 |
| 常時点灯 | 1 |
| 点滅 | 2 |
例：
インジケーターを消灯に設定：!T0\r\n
対応16進数：21 54 30 0D 0A
デジタルチューブ表示設定コマンド：
!Sxxxx\r\n
xxxx はデジタルチューブに表示する内容です。
例：
デジタルチューブに「AB12」を表示：!SAB12\r\n
対応16進数：21 53 41 42 31 32 0D 0A
7セグメントLED表示ピン定義：
| ピン番号 | ピン名称 |
| 1 | COM |
| 2 | G |
| 3 | F |
| 4 | E |
| 5 | D |
| 6 | C |
| 7 | B |
| 8 | A |
バッテリー残量を直接表示できますか？また、どのようにしてバッテリー残量を表示しますか？
直接表示することはできません。測定電圧および7セグメントディスプレイドライバーボードを追加する必要があります。
配線を延長できますか？
配線はあまり長くしない方が良いですが、約1 mまで延長することが可能です。

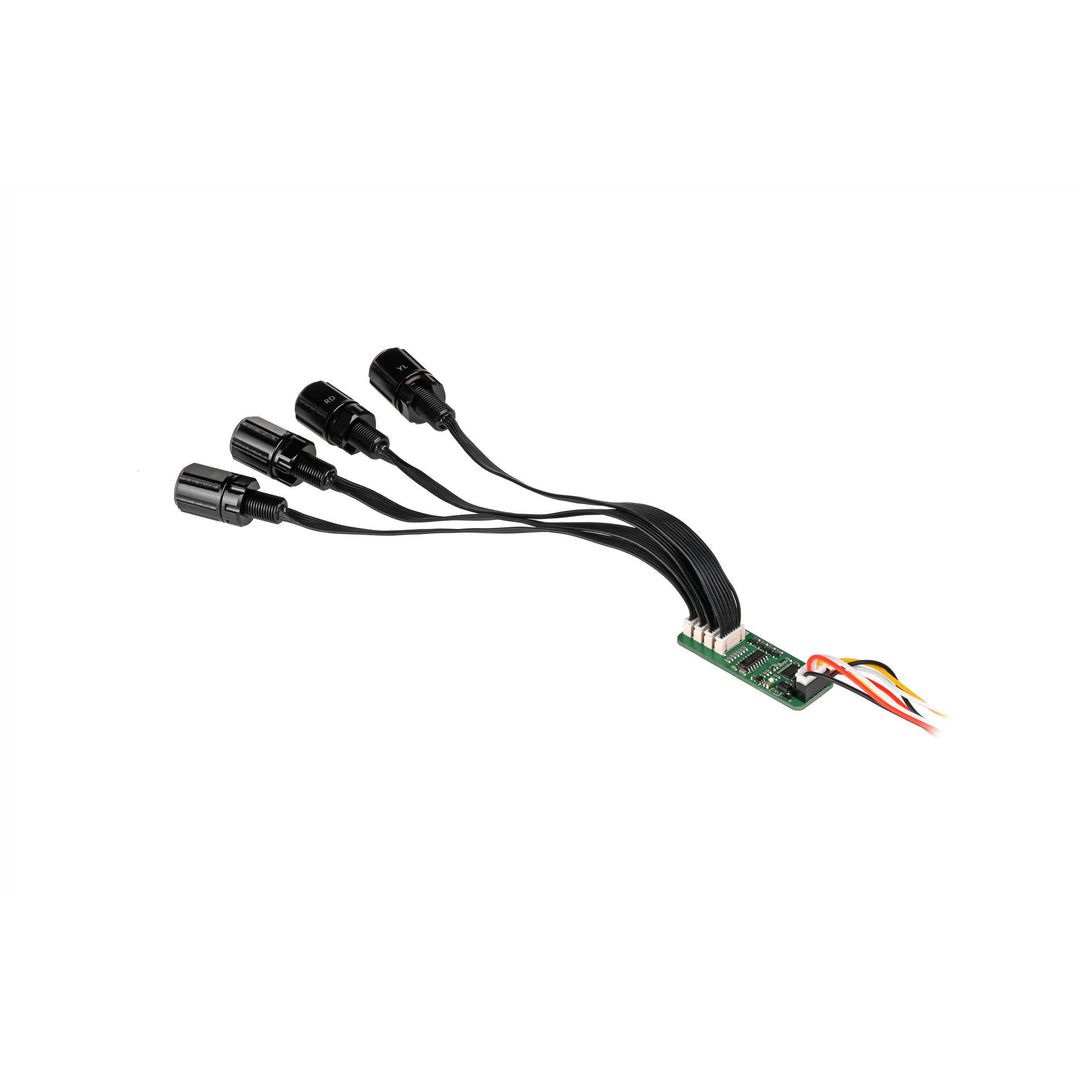

ドライバーボードにはいくつの7セグメントLEDディスプレイを接続できますか？
最大で4つのLEDディスプレイをドライバーボードに接続できます。
入力電圧は輝度に関係しますか？
電圧が高いほど輝度は上がりますが、過電圧や過電流はLEDディスプレイを損傷する恐れがあります。外部に電流制限抵抗を使用してください。
インターフェースはエンドキャップの穴を通過できますか？
Ø10.1 ± 0.1 mmの穴を通すために少し曲げてください。
内部にドライバーボードはありますか？
いいえ。内部にはLEDディスプレイ用の8本のリード線のみがあり、外部ドライバーボードが必要です。
3Dモデルビューア
注： 上記の3Dモデルは参考用のみです。製品には含まれていない部品、アクセサリー、または異なるサイズが表示されている場合があります。簡略化のため、複数のバリエーションがある場合は通常、代表的な単一サイズのみが表示されています。同梱内容およびサイズごとの違いの詳細については、製品の配送ガイドをご参照ください。
該当する Blu-Guide 記事
水深1,000 mまで対応し、水中でのリアルタイム表示が可能
ドライバーボードと組み合わせて、水中システム内の電圧、電流、またはPWM信号を表示します。
