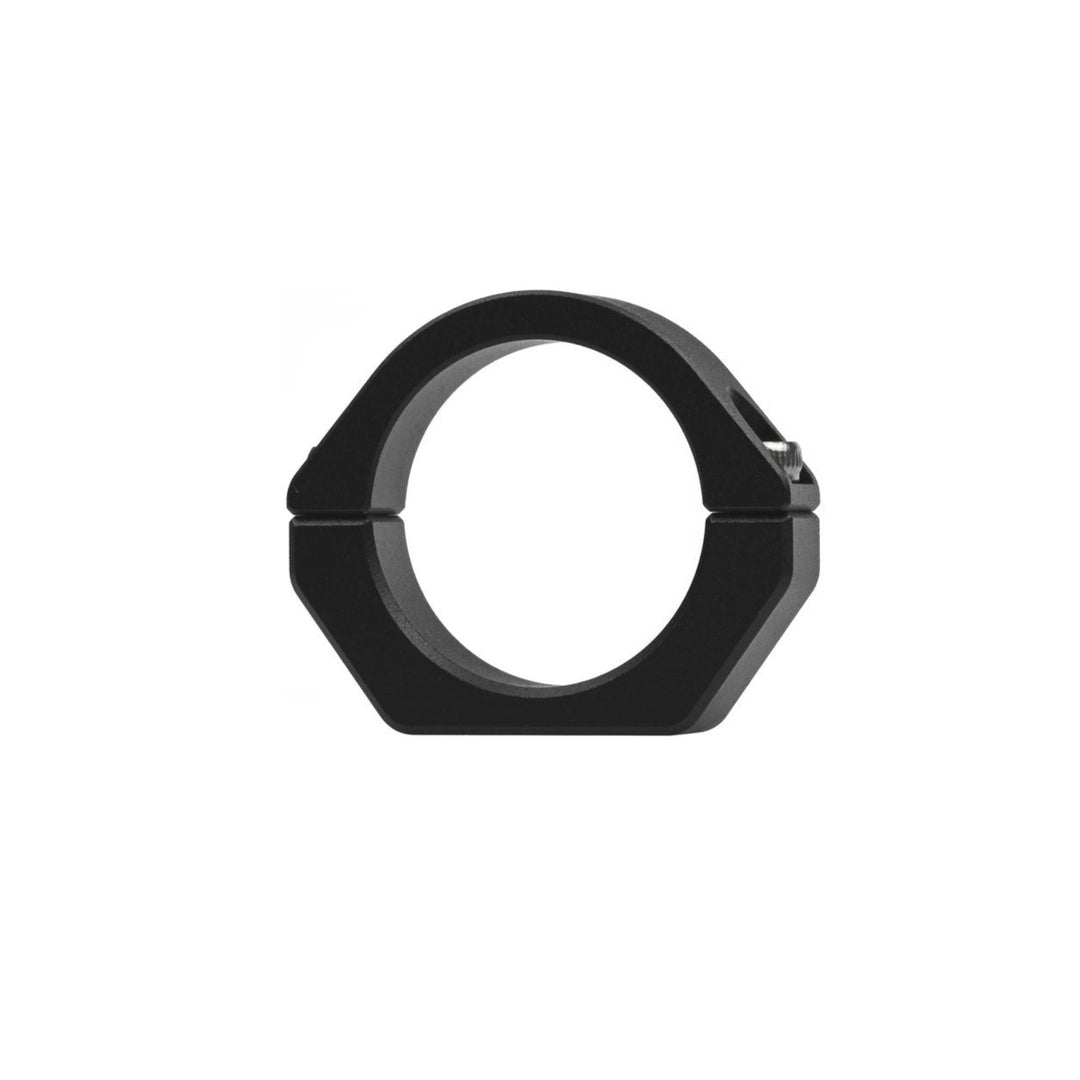

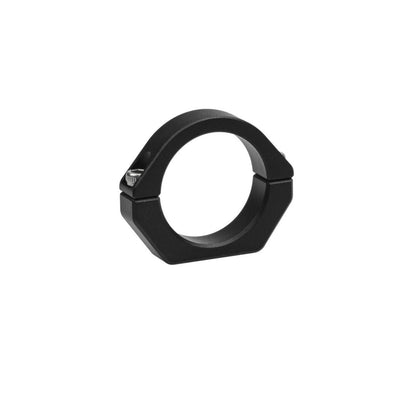

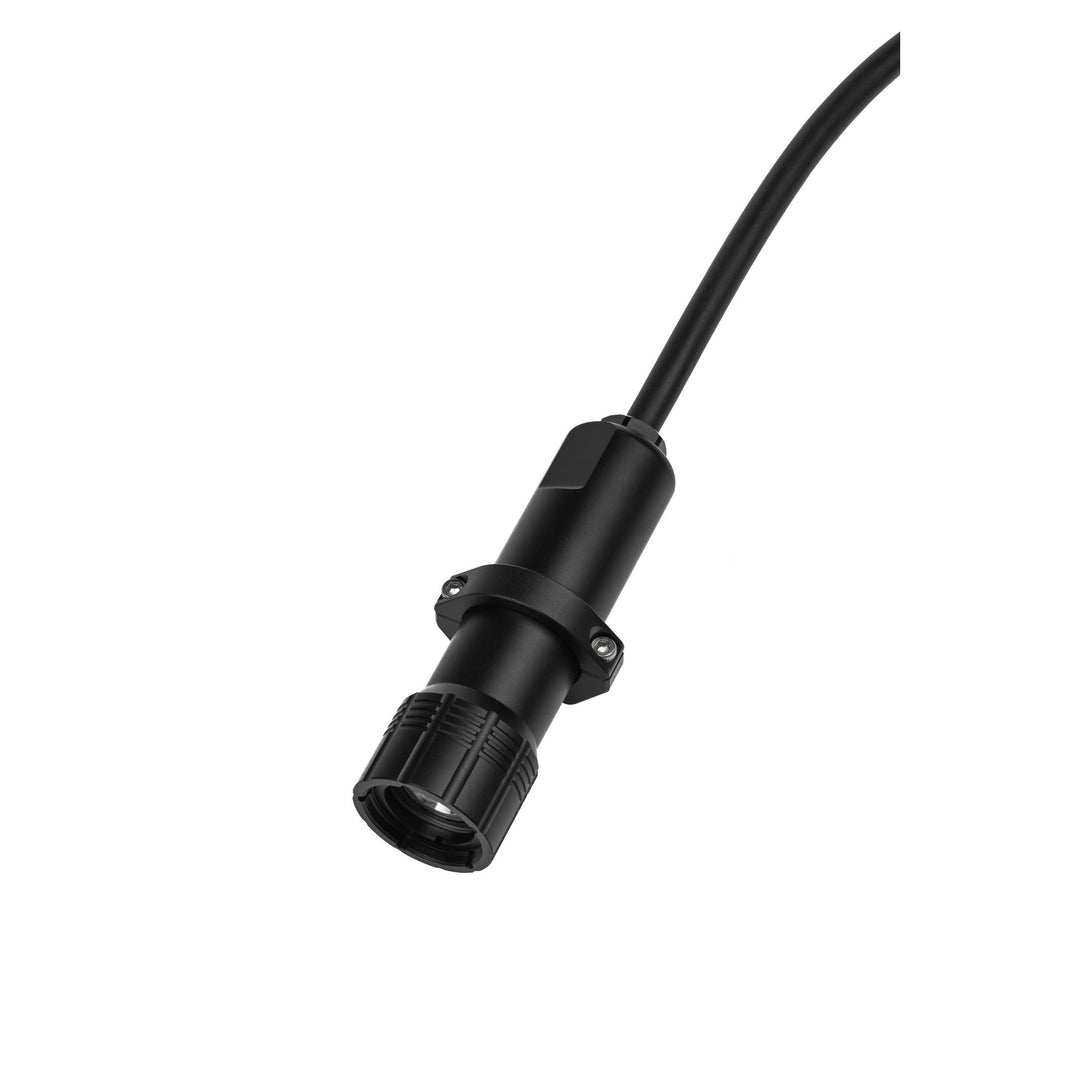

水中アクセサリーマウントブラケット対応
別売り
この水中LEDライトは、Blu-Subおよび同様の水中機器向けに設計された25 mm円筒形マウントシートと完全に互換性があります。外径25 mmにより、スプリットクランプ構造およびM3取付穴を使用して確実に固定でき、安定した設置に最適です。
ケーブル貫通部品オプション
別売り
注：エンクロージャへのケーブル接続を防水し確実に固定するためには、対応するケーブル貫通部品が必要です。本製品には3芯（16AWG）深海用水中ケーブルが使用されています。使用する深度やハウジング要件に適した貫通部品を以下から選択してください。
Blu-Subでは、水中電源および通信ケーブルに対応する4種類のケーブル貫通部品を提供しており、それぞれ異なる水中用途に適しています。
深海用ケーブル貫通部品 – 高圧およびフル深度用途向けの標準ボディ設計。耐圧深度：最大 1,000 m / 3,281 ft
深海用 M10 グランドケーブル貫通部品 – 圧縮グランド付きのM10ねじタイプで、ストレインリリーフとモジュール式ハウジング用途に対応。耐圧深度：最大 1,000 m / 3,281 ft
低深度 M10 グランドケーブル貫通部品 – 浅水域や低圧システム向けのコンパクトでコスト効率の高いオプション。耐圧深度：最大 100 m / 328 ft
対応ケーブルコネクタおよびカップリング部品
別売り
ケーブルについて：
本製品には3芯（16AWG）深海用水中ケーブルが使用されており、電力および信号伝送向けに設計された高耐久の水中ケーブルです。モジュール構成や延長用途に対応するため、以下の接続オプションが利用可能です。
深海用ケーブルコネクタ – メスソケット＆オスプラグ
インライン接続用のプラグ・ソケットコネクタで、深海用水中ケーブルを防水シールされた着脱式接続として終端処理できます。
深海用ケーブルコネクタ – M10 バルクヘッド
エンクロージャ壁面やエンドキャップに取り付けるパネルマウント型コネクタです。防水接続には対応するプラグが必要です。
深海用ケーブルコネクタ – ダミーシーリングキャップ
未使用のケーブルコネクタを保管・輸送時や未使用状態で保護し、露出端部からの水の侵入を防ぎます。
水中 M10 カップリングチューブ
ケーブル貫通部品およびポッティング材を使用して2本のケーブルを安全にインライン接続できます。また、水中ライトやスイッチなどの貫通部品取付機器を、よりアクセスしやすい位置へ移設する用途にも適しています。
対応製品：水中電源制御モジュール
別売り

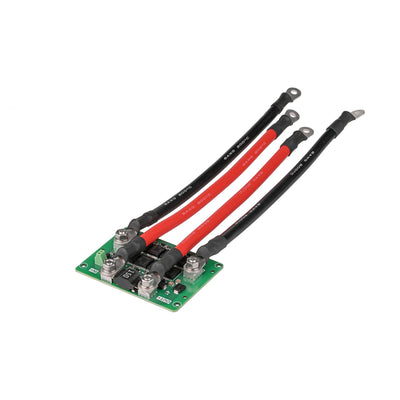

MOSロ―サイドスイッチボード
ローサイドドライバ回路を使用して、LEDライトのオン／オフ切替またはPWM調光を可能にします。マイコン制御や信号制御の照明システムに適しています。

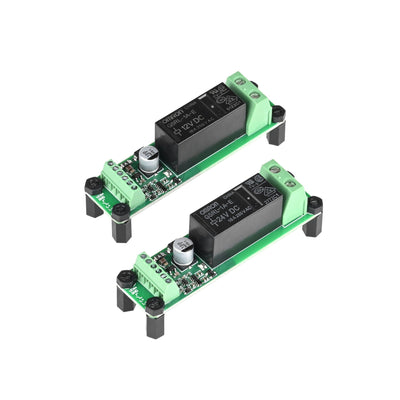

トグルリレー制御モジュール
プッシュボタン操作により、LEDライトの電源状態を切り替えます。Blu-Subのプッシュボタンスイッチを使用した手動制御に最適です。
配送リスト

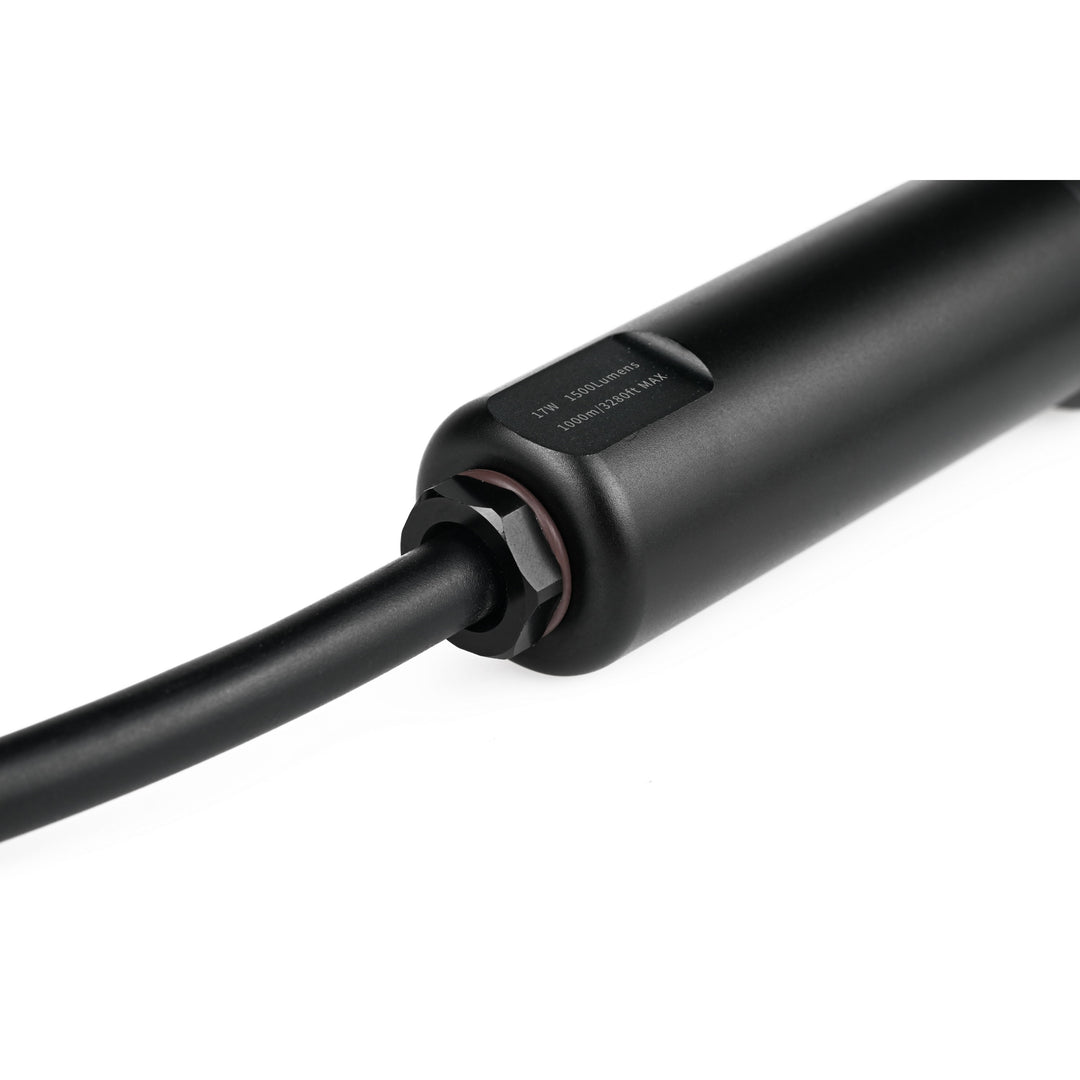

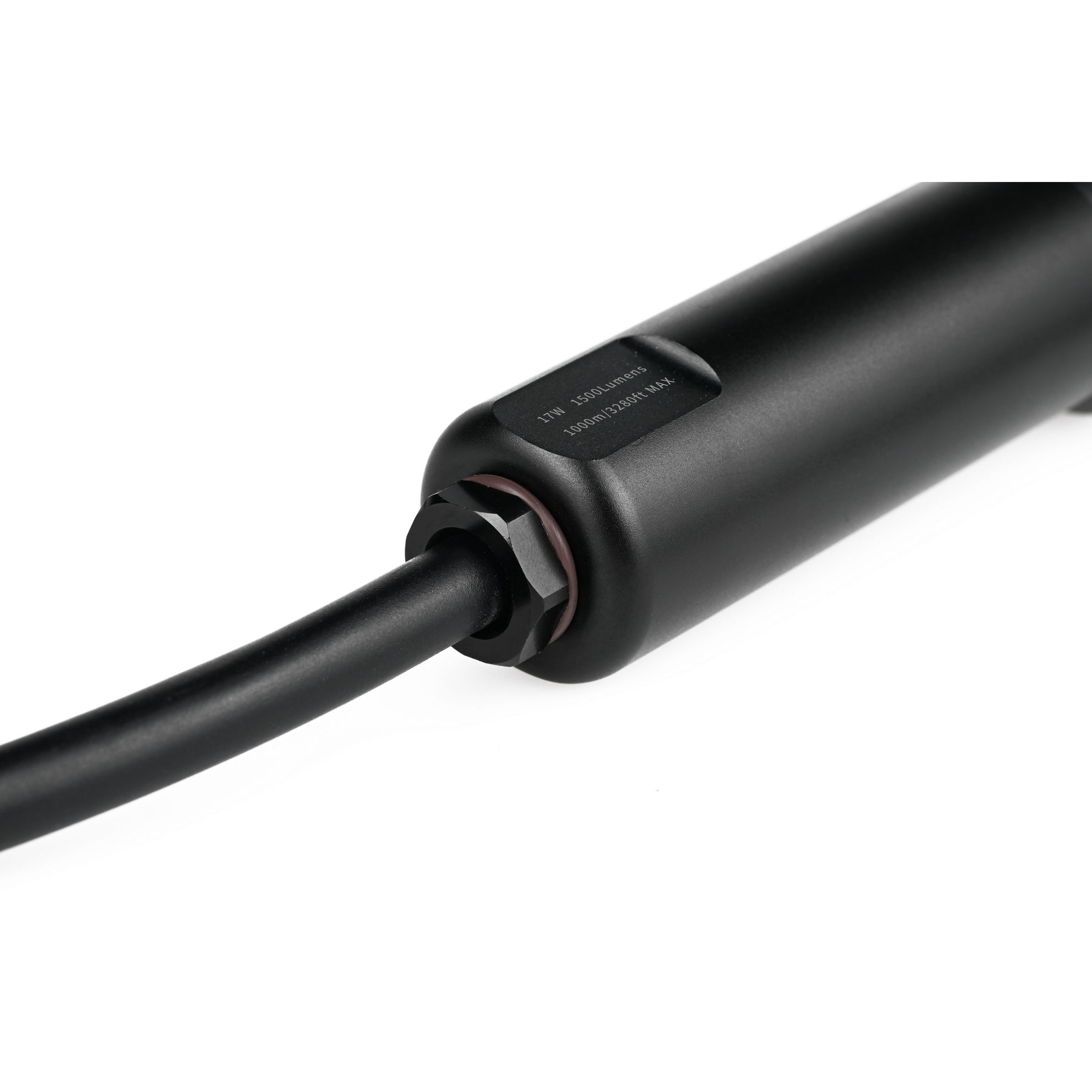

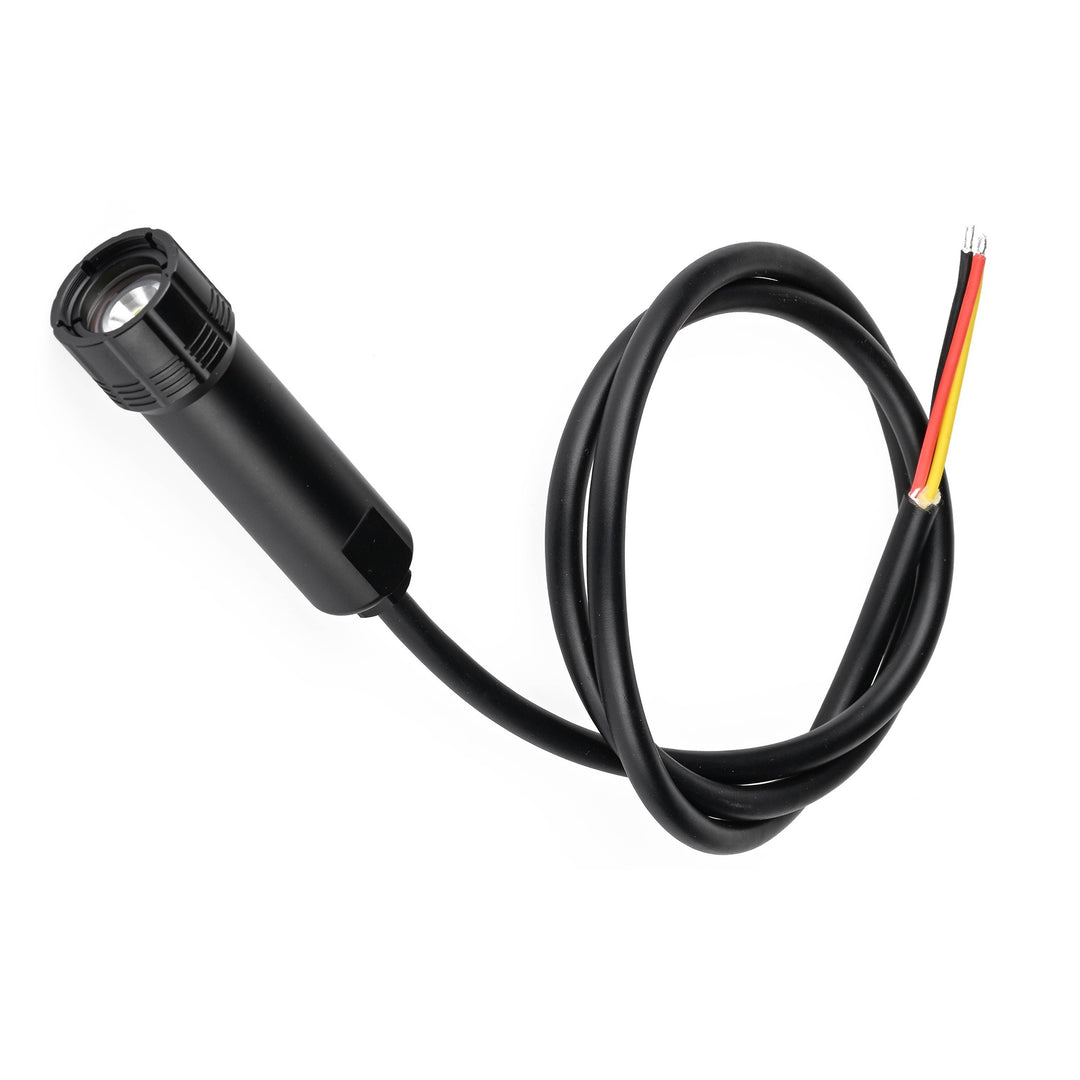

一体型水中ケーブル付き水中ライト ×1 テール部に0.8 mの裸線リード付き （ケーブル貫通部品やグランドなどの防水処理部品は付属していません—別売り）
技術仕様
| 仕様 | 水中ライト |
|---|---|
| 入力電圧 | 10～28 V |
| 調光方式 | PWM調光 |
| PWM電圧 | 3～28 V |
| PWM調光範囲 | 1100 µs（オフ）～1900 µs（最大輝度） |
| 消費電力 | 17 W（最大） |
| 最大電流 | （17 / VIN）A |
| 最大光束 | 1,500 ルーメン |
| 照射角 | 約90° |
| 色温度 | 6,000 K |
| 演色評価数（CRI） | 74 |
| ケーブル外径 | 5.4 mm |
| ケーブル | 3芯（16 AWG）深海用ケーブル |
| ケーブル長さ | 800 mm |
| 配線定義 | 赤：電源プラス（+）、黒：電源マイナス（–）、黄：信号 |
| 耐圧深度 | 1,000 m（推奨連続使用 ≤ 800 m） |
| 動作温度 | -10～60 ℃ |
| フィルターサイズ* | 25 mm |
**使用前にガラス前面の保護フィルムを取り外してください。
光学試験レポート:
配線ガイド
制御モード
モード1：ON/OFFスイッチ制御
信号線（黄色）を電源のプラス端子に接続すると、ライトは最大輝度で点灯します。
モード2：PWM調光制御
PWM制御を行う場合、水中ライトの電源は信号源と共通グランドを共有する必要があります。
黄色の信号線にPWM信号を入力してください。1100µs～1900µsのハイレベル信号は、LEDの明るさ0％～100％に対応します。
PIXHAWKへの接続
水中ライトの黄色の信号線を、PIXHAWKの信号出力チャンネルに接続します。
QGroundControl（QGC）でライト設定を開き、適切な出力チャンネルを選択してください。
また、QGCで明るさのステップ分割を設定することで、より細かい調光制御が可能になります。
ライトやケーブル貫通部品のグランドを緩めると防水性能に影響しますか？
はい — グランドの締め付けや緩めは防水性能に影響を与える可能性があります。これらの部品は適切な取り付けに専用工具を必要とし、調整は行わないでください。
裸線仕様で接続後、どのように防水処理を行えばよいですか？
ケーブル貫通部品を使用して確実に配線するか、防水コネクタプラグを取り付けて防水性を維持してください。
ケーブル長が短い場合、どうすればよいですか？
ワイヤー同士を接続して延長することは可能ですが、本製品はPWM制御信号を使用しているため、長距離になると信号が劣化する可能性があります。延長はできるだけ短くしてください。
電源に接続してもライトが点灯しないのはなぜですか？
以下を確認してください。
- 配線が正しいことを確認してください。
- ライトと信号源が共通グランドを共有していることを確認してください。
- 電源電圧が仕様範囲内であることを確認してください。
- PWM信号が正常に動作していることを確認してください。
テストとして、信号線を電源のプラス端子に短絡させ、ライトが正常に動作するか確認することができます。
しばらく使用するとライトが暗くなるのはなぜですか？
本製品は水との接触によって放熱する設計になっています。内部に温度保護機能があり、温度が80 ℃を超えると自動的に輝度が低下します。冷却されると、元の明るさに戻ります。
ArduSub や Pixhawk と互換性はありますか？
はい。本ライトは Pixhawk に接続可能で、ArduSub システムと互換性があります。
空気中で使用できますか？
本水中ライトは、水中での使用を前提として設計されており、ハウジングが水によって効率的に放熱されます。
空気中で使用すると内部温度が80 ℃を超える可能性があり、保護のために輝度が低下します。ライト自体が損傷することはありませんが、温度が60 ℃未満に下がるまで暗くなり、その後通常の明るさと制御が復帰します。
注：この過熱保護機能は信号による調光では解除できません。
ライトの外側に水滴の跡があるのはなぜですか？
各ライトは出荷前に24時間の水中エージング試験を実施しています。目視できる水跡は試験時の残留によるものであり、漏れや損傷を示すものではありません。
長期間の深海設置に使用できますか？
本モデルは極限深度での使用を想定して設計されていますが、最大定格深度で長時間連続使用することは推奨されません。継続使用の場合、最大動作深度は800 mを推奨します。
3Dモデルビューア
注： 上記の3Dモデルは参考用のみです。製品には含まれていない部品、アクセサリー、または異なるサイズが表示されている場合があります。簡略化のため、複数のバリエーションがある場合は通常、代表的な単一サイズのみが表示されています。同梱内容およびサイズごとの違いの詳細については、製品の配送ガイドをご参照ください。

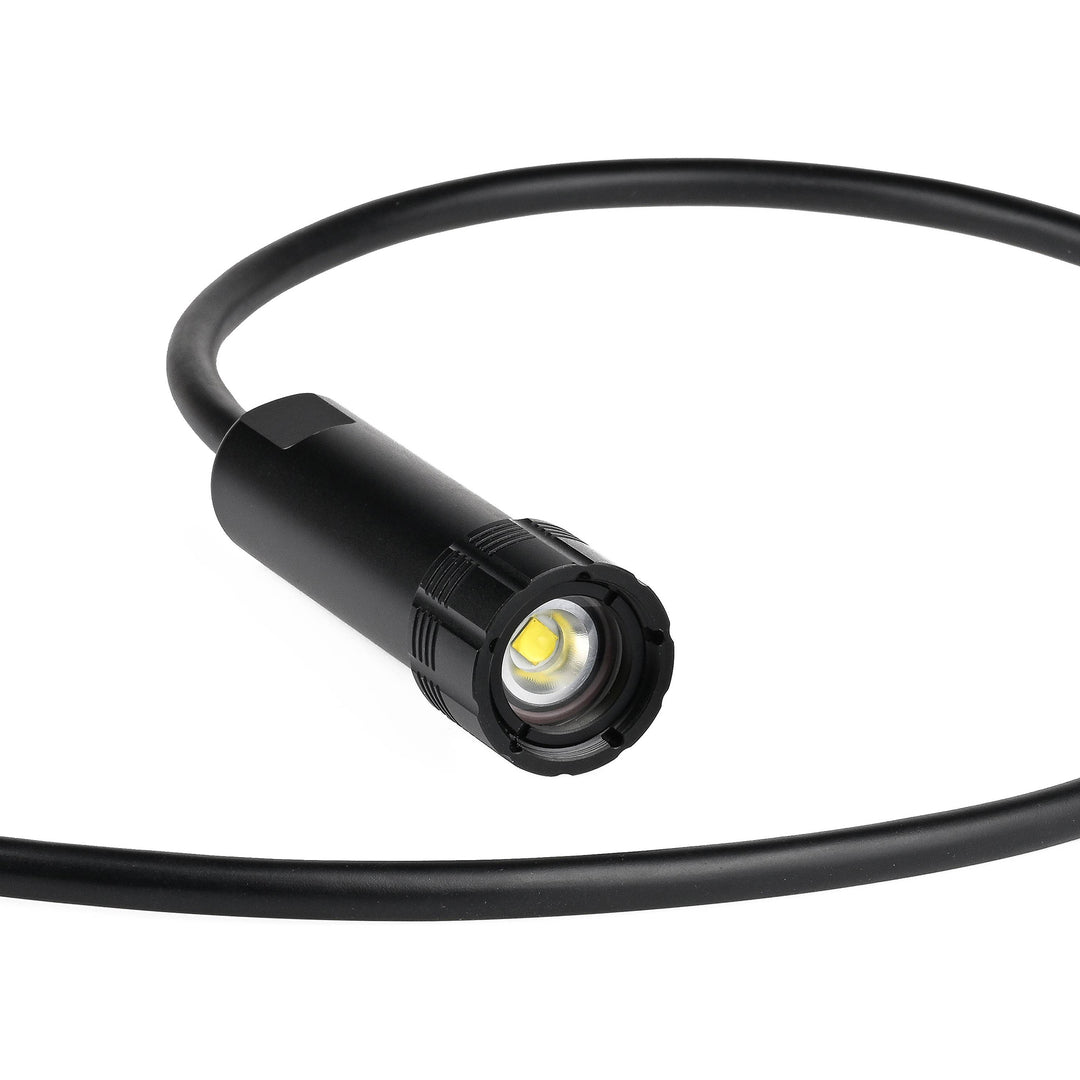

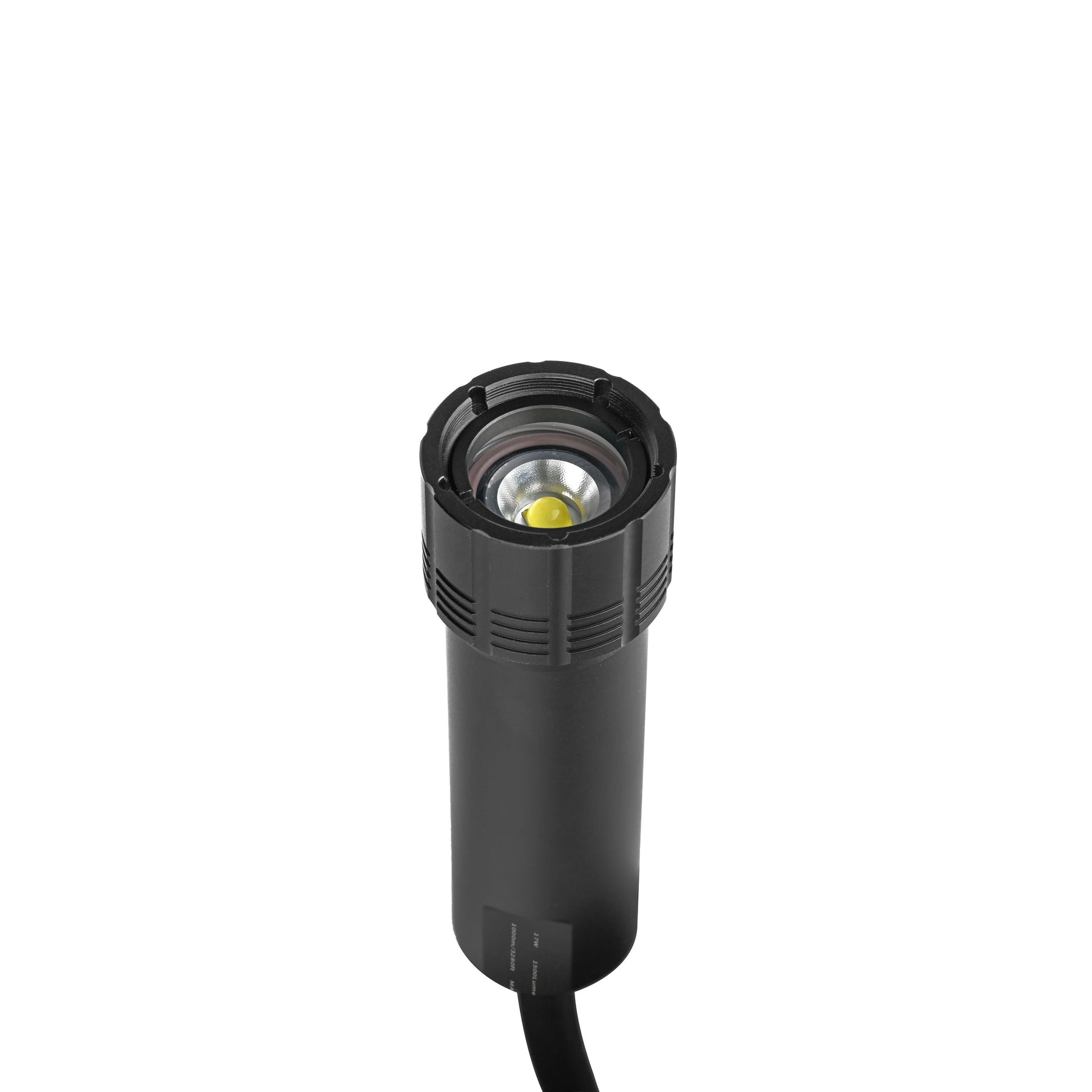

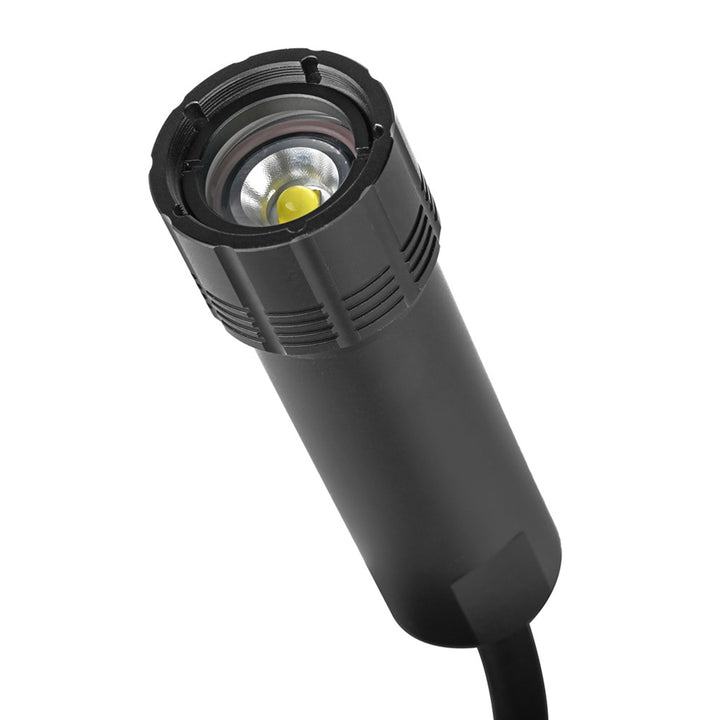

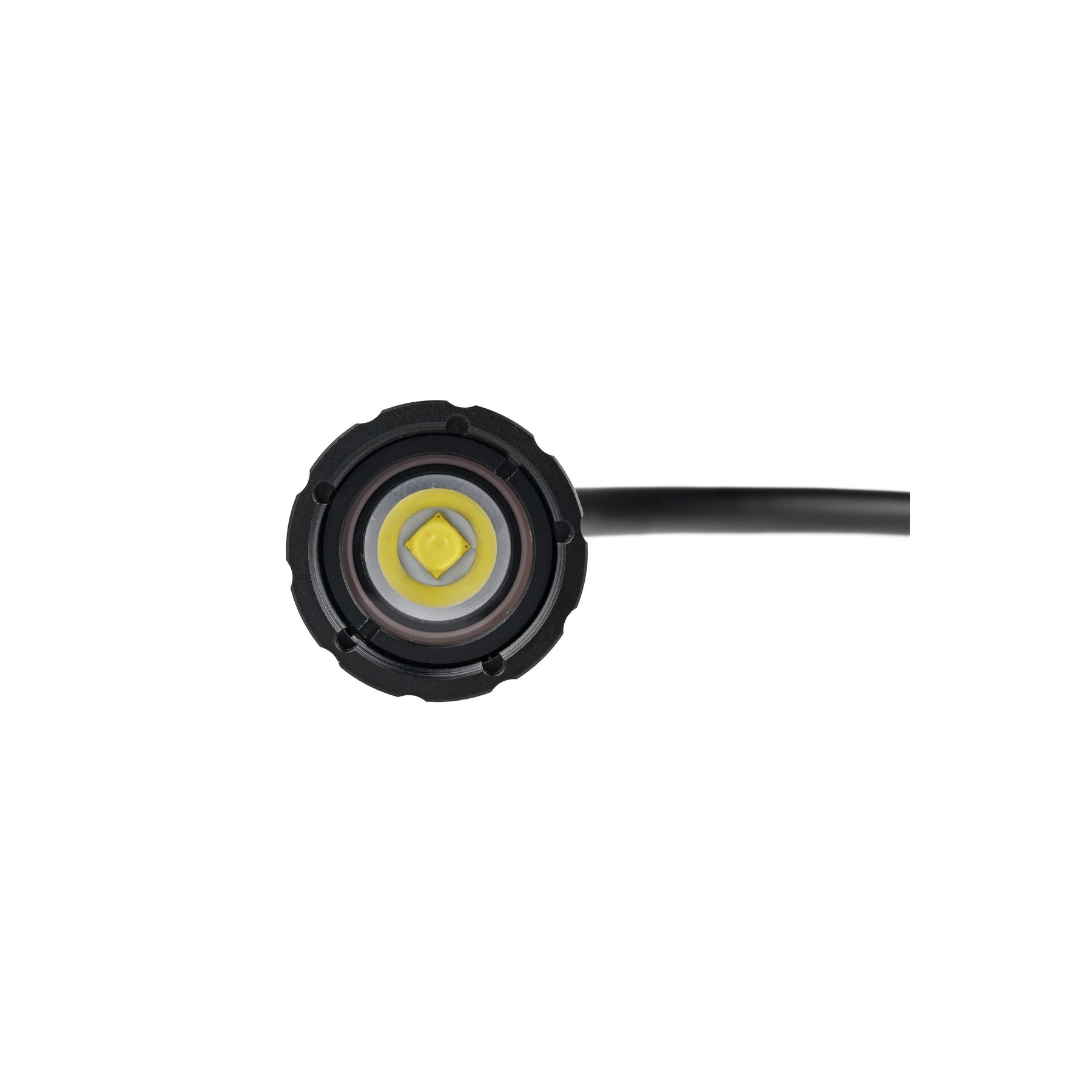

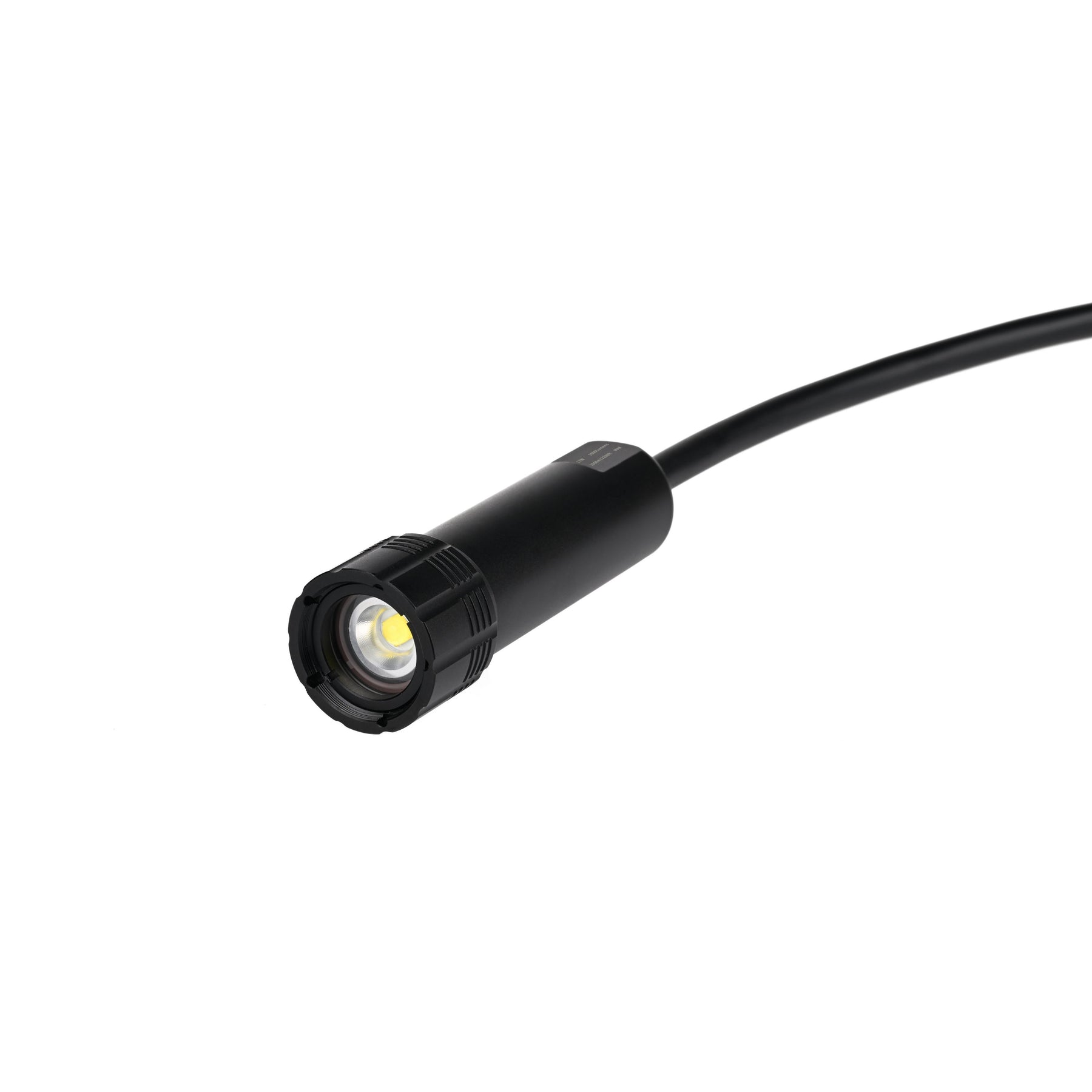

高輝度1,500ルーメン出力 PWM調光対応・Pixhawk対応
耐圧深度1,000 m対応 – 超高耐久・外部ネジなし設計
