說明
深海電纜連接器 – M10 穿艙接頭為預先組裝的面板安裝型連接器，內部配線已灌封，外殼完全密封，適合長期水下部署使用。提供 3 芯與 6 芯兩種版本，預先接線採用 UL1332 導線（16 AWG 或 16 AWG + 24 AWG），並以海事級環氧樹脂密封，可直接安裝，無需進行任何內部組裝。
硬質陽極處理鋁合金本體整合 O 形環、螺紋安裝軸與鎖固五金，確保穿艙安裝時的結構穩定與密封可靠性。配線採用標準化顏色編碼，以確保與相容的公插頭正確對應；其密封系統設計可在對接或加裝封蓋時持續維持防水性能。
此類穿艙接頭專為與 深海電纜連接器 – 母座與公插頭 配對使用而設計，未使用時可搭配 深海電纜連接器 – 盲封密封蓋 進行密封保護。

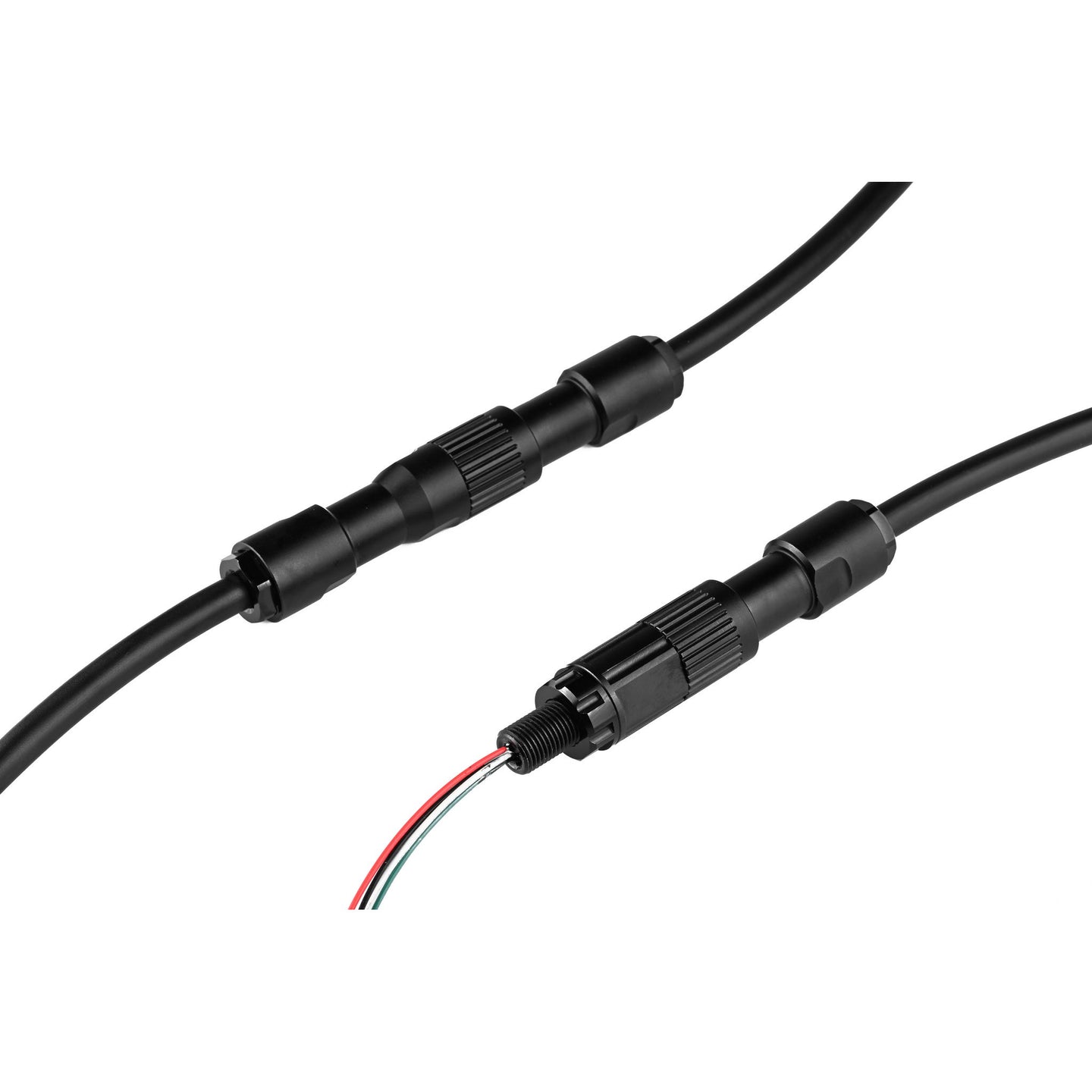

相容產品：深海電纜連接器－母座與公插頭
另售
Blu-Sub M10 穿艙接頭專為與 深海電纜連接器－公插頭 對接而設計。為確保正常功能，公插頭的接腳數量必須與穿艙接頭相同。此配對可形成密封且堅固的連接介面，用於在內部與外部系統之間傳輸訊號或電力，常見於水下外殼與面板安裝組件中。

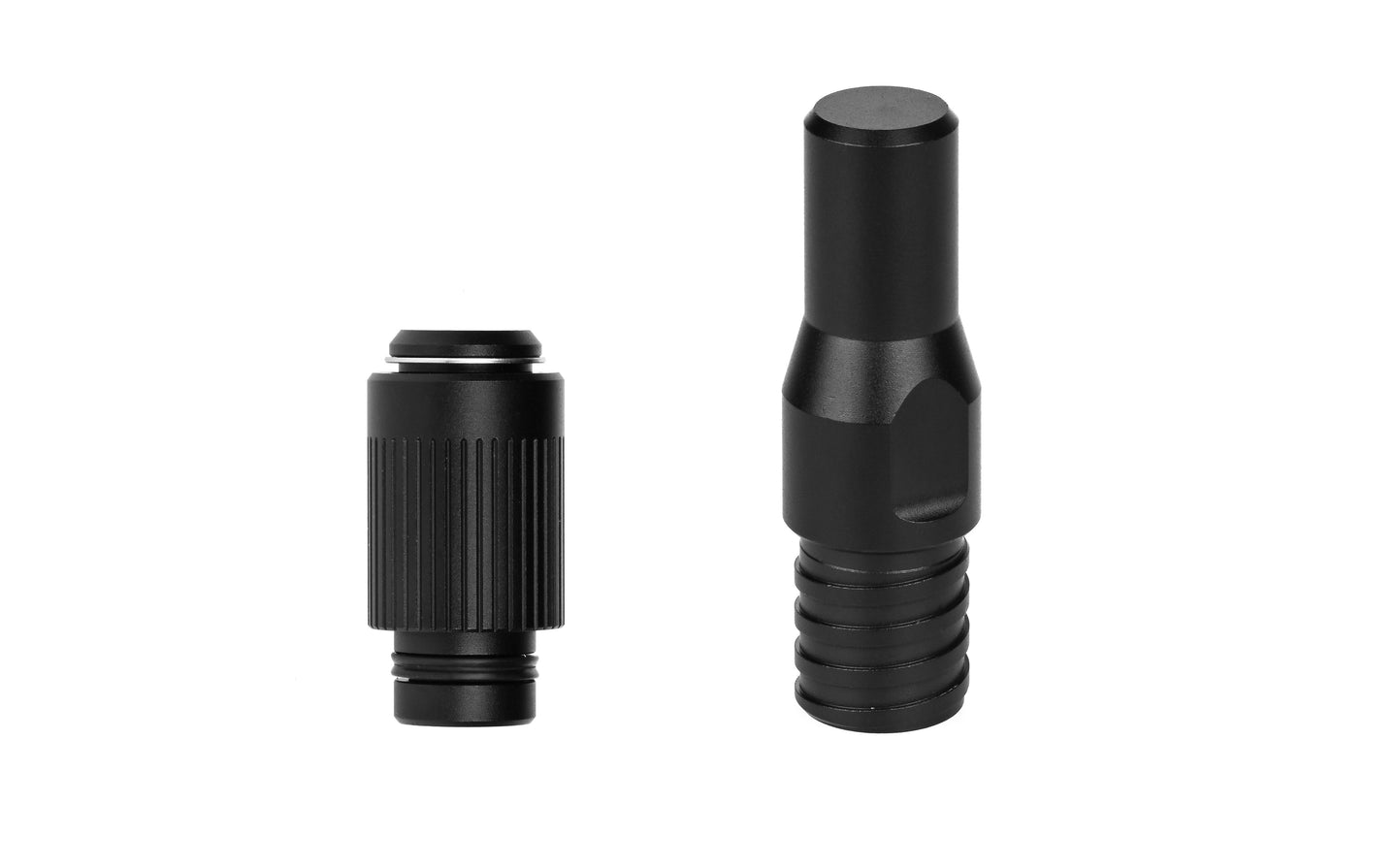

相容產品：深海電纜連接器－盲封密封蓋
另售
深海盲封密封蓋專為在不需要連接時直接旋入 M10 穿艙接頭而設計。提供公頭與母頭兩種版本，可在存放、運輸或實際水下部署期間維持防水完整性，並保護連接器介面免受水氣、壓力與雜質影響。同時提供短接與非短接兩種選項，以滿足不同系統需求。

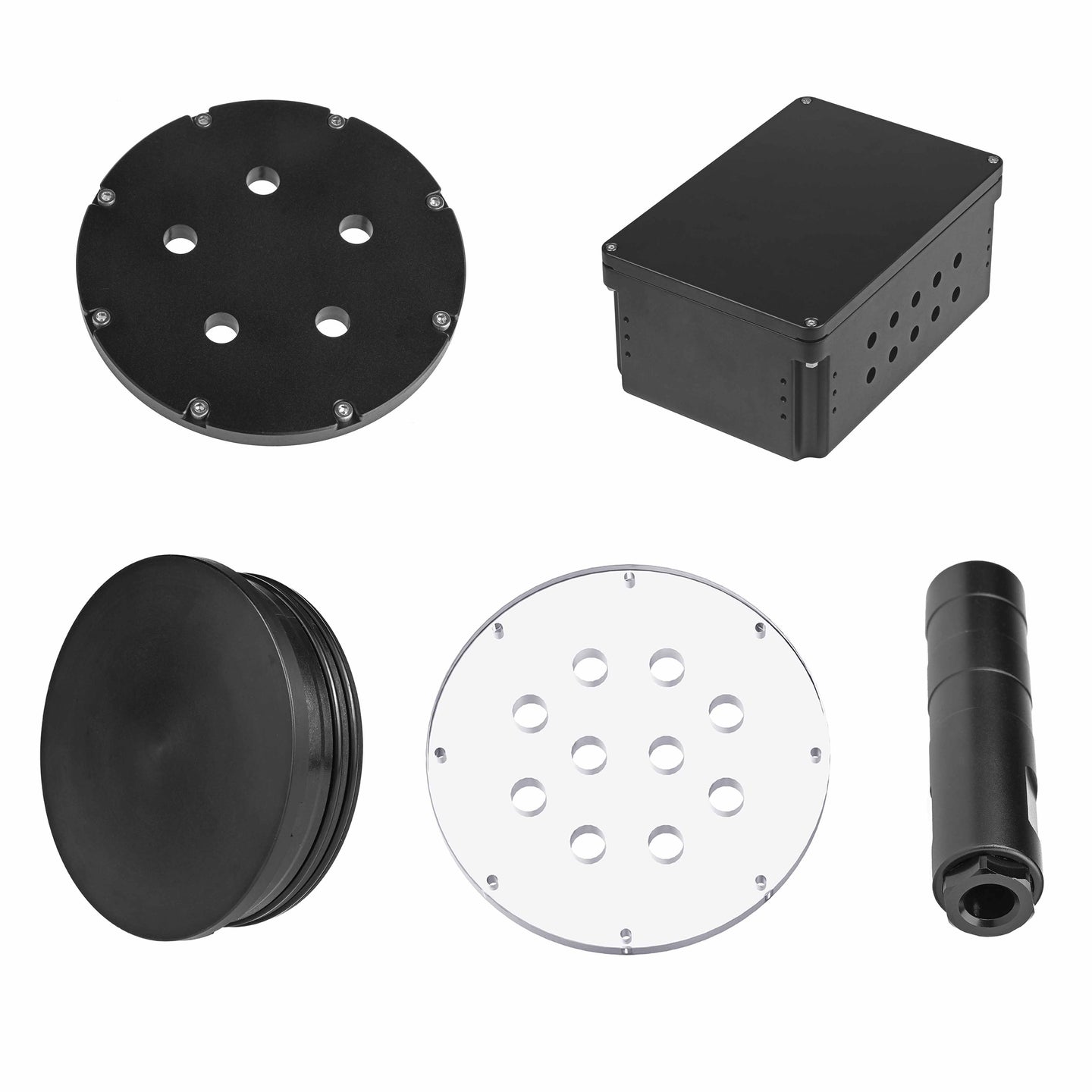

相容產品：支援 M10 安裝的外殼與組件
另售
鋁製水下端蓋
部分型號提供預先鑽孔的 M10 孔位，或保留可鑽孔位置，可用於安裝 M10 穿艙接頭。
水下聚合物法蘭與端蓋
可由使用者自行鑽孔，以配置 M10 連接器孔位，適用於客製化的淺水應用組裝。
水下防水外殼盒
出廠即配備 20 個預先鑽孔的 M10 孔位，可立即安裝連接器與電纜穿艙件。
水下 M10 耦合連接管
專為電纜直列接續與穿艙式裝置的外部安裝而設計，例如訊號指示燈、感測器或開關。其中一端設有單一 M10 螺紋孔，內部腔體用於密封與應力釋放。
Installation Wrench (Partially Compatible)
Sold Separately
This product is partially compatible with the Universal M8/M10 Installation Wrench, a tool designed for Blu-Sub M8 and M10 bulkhead-style components such as penetrators, switches, sensors, and connector-style hardware.
Due to the geometry of this component, the wrench may not fully reach or engage the lower hex portion. However, it may still assist with installation or removal depending on the specific configuration.
出貨清單
技術規格
| 項目 | 是否已組裝 | 重量 |
|---|---|---|
| 3 芯 M10 母座穿艙接頭 | 預先組裝（導線長度約 250 mm） | 34 g |
| 6 芯 M10 母座穿艙接頭 | 預先組裝（導線長度約 250 mm） | 37 g |
| 規格 | 3 芯 | 6 芯 |
|---|---|---|
| 核心額定電壓 | 500 VAC | 500 VAC |
| 核心額定電流 | 15 A（16 AWG） | 15 A（16 AWG）+ 3 A（24 AWG） |
| 絕緣電阻 | ≥ 10 MΩ | ≥ 10 MΩ |
| 接觸電阻 | ≤ 10 mΩ | ≤ 10 mΩ |
| 工作溫度 | -25～70 ℃ | -25～70 ℃ |
| 最大導線線徑 | 16 AWG | 16 AWG + 24 AWG |
下方提供尺寸圖。 其中包含深海電纜連接器產品系列的所有零組件，包括深海電纜連接器－母座與公插頭、深海電纜連接器－M10 穿艙接頭，以及深海電纜連接器－盲封密封蓋。
安裝孔尺寸
| 建議尺寸 | 水下連接器 |
|---|---|
| 建議穿艙通孔尺寸（A） | Ø10.1 ± 0.1 |
| 艙蓋厚度（B） | 13 mm |
| 表面安裝範圍（C） | 20 mm |
接線指南
M10 穿艙接頭的功能是什麼？
M10 穿艙接頭是深海電纜連接器系統中安裝於面板的一側，透過外殼或艙體上的密封孔位安裝，並提供從外部連接相對應公插頭或盲封密封蓋的介面。
什麼是乾式對接（Dry Mate），以及它如何適用於穿艙接頭？
乾式對接表示連接必須在空氣中完成，而非在水下。為確保防水性能，M10 穿艙接頭在下水前必須完全與深海電纜連接器－公插頭或公用盲封密封蓋正確對接。
如何確保長期的防水性能？
1. 避免 O 形環密封表面出現刮痕或磨損
2. 及時更換老化或受損的 O 形環
3. 確保連接器始終完全對接，並依規定扭矩正確鎖緊
可以搭配盲封密封蓋使用嗎？
可以—在未使用時，M10 穿艙接頭應加裝深海電纜連接器－盲封密封蓋，以維持整體防水完整性。
