説明

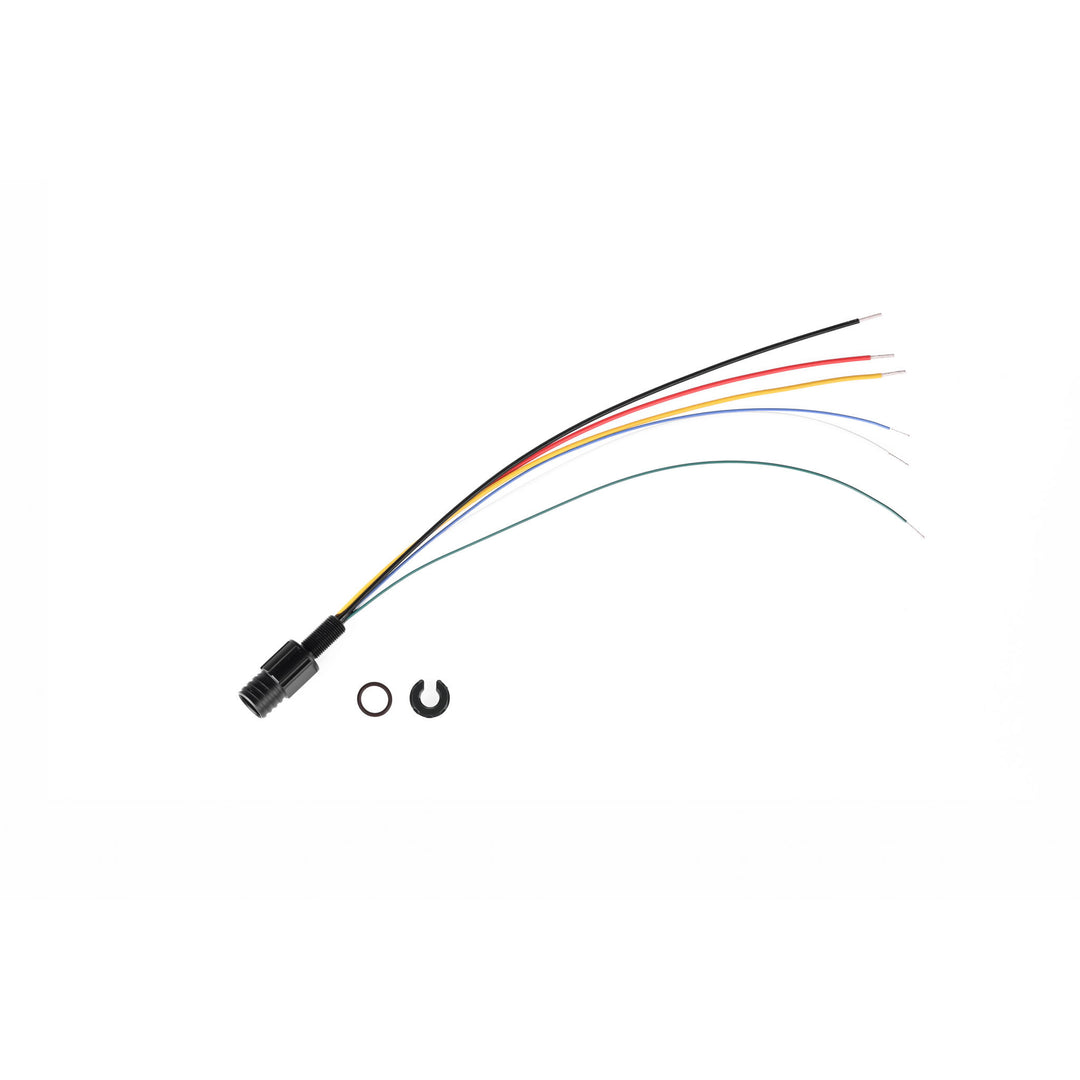

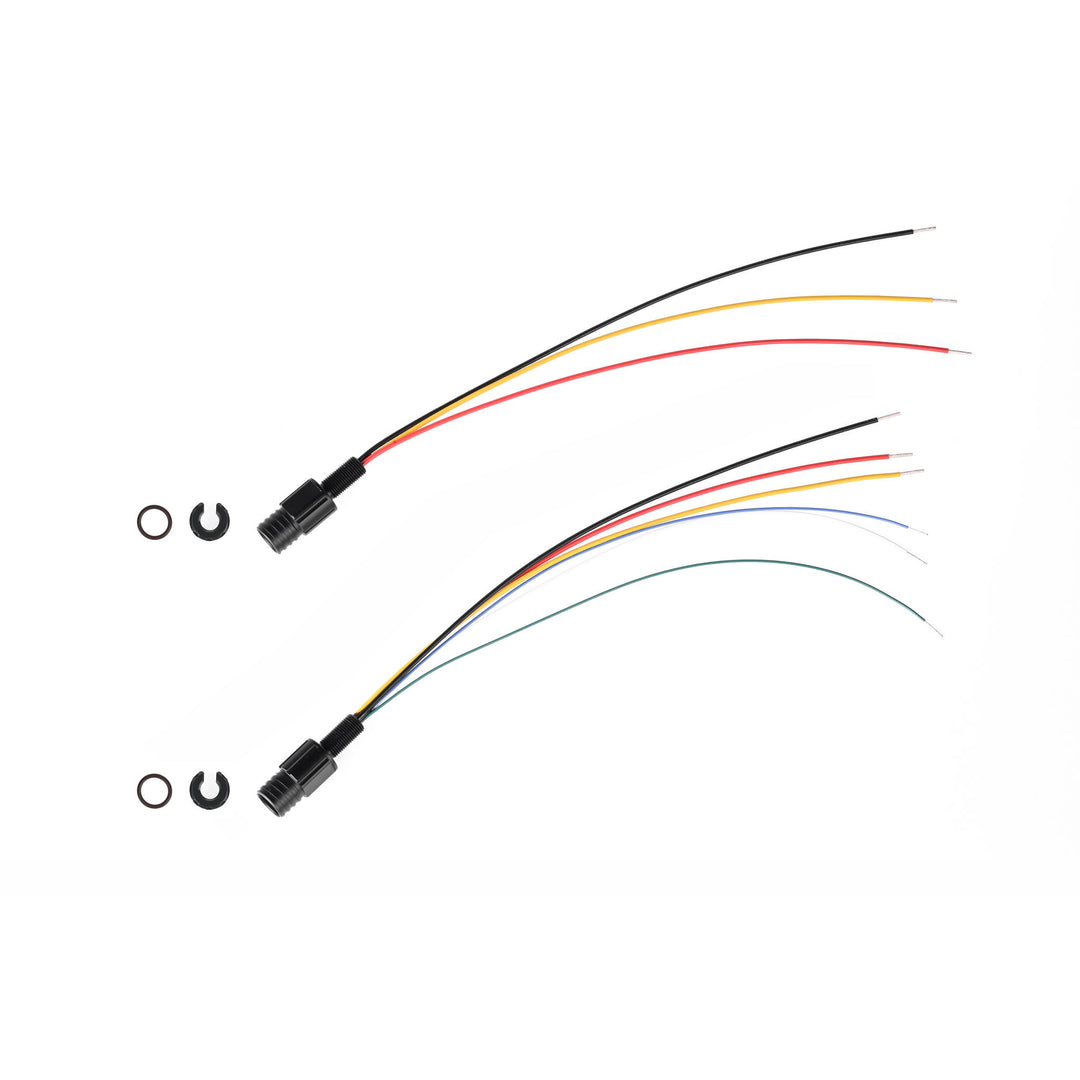

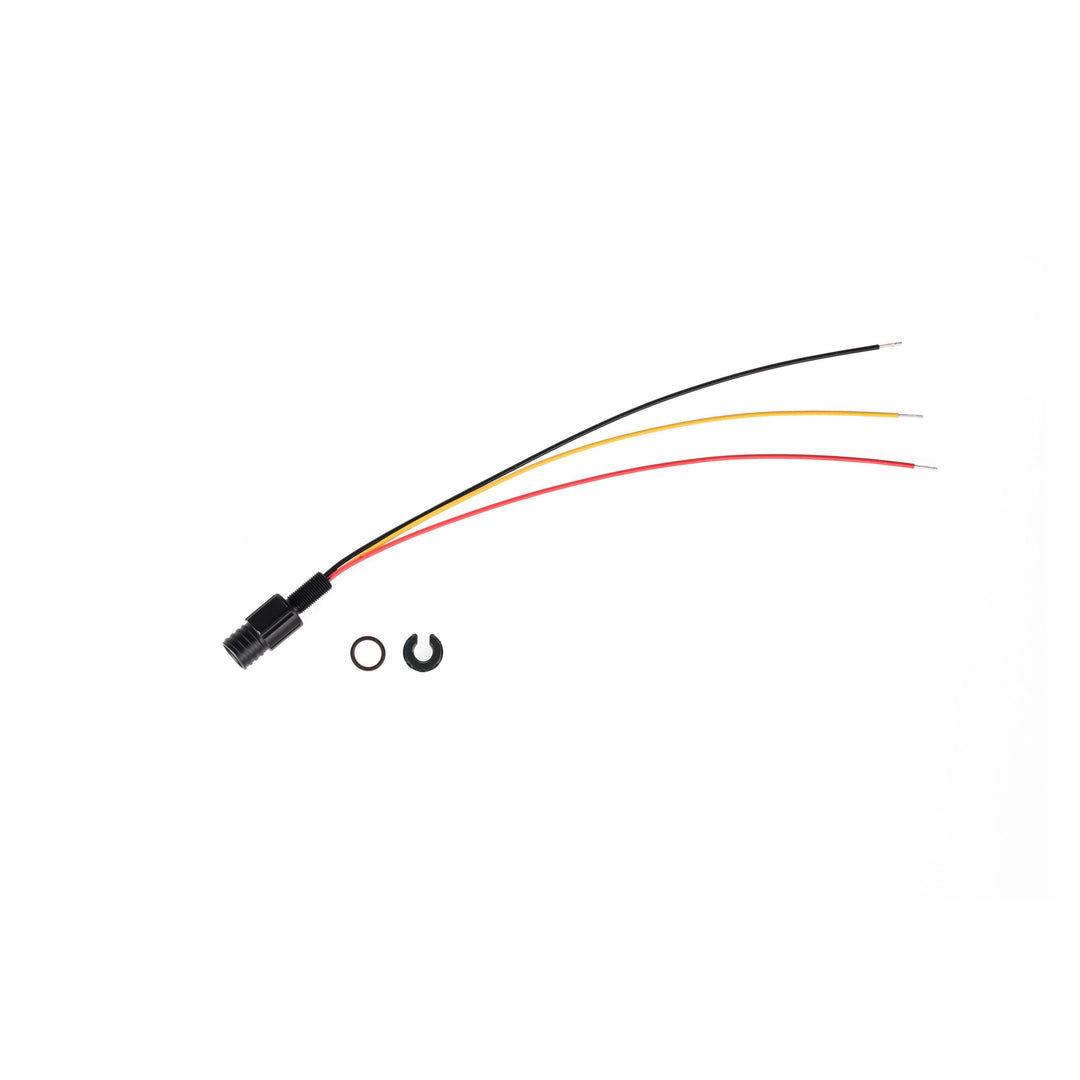

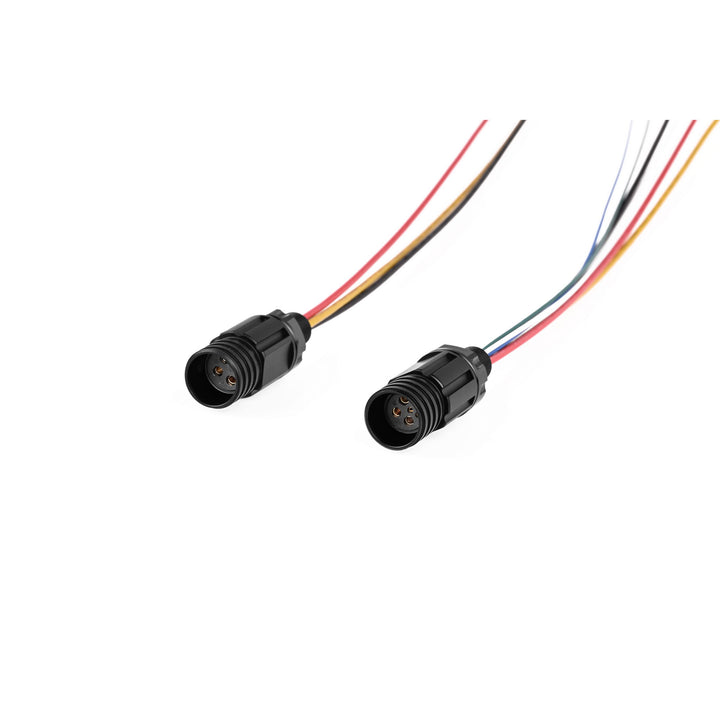

深海用ケーブルコネクタ – M10バルクヘッドは、長期的な水中使用に対応した、内部配線がポッティング処理された密閉構造のパネルマウント型プリアッセンブリコネクタです。3ピンおよび6ピンのバリエーションがあり、UL1332導体（16AWGまたは16AWG＋24AWG）を使用し、海洋グレードのエポキシで封止されているため、内部組み立てを必要とせず、直接取り付けが可能です。
硬質アルマイト処理されたアルミニウム製ボディには、Oリング、ねじ付きマウントシャフト、ロッキングハードウェアが統合されており、バルクヘッドへの確実な固定を実現します。配線は対応するオスコネクタと一致する標準化された色分けコードに従い、接続またはキャップ装着時にも防水性を維持するよう設計されています。
これらのバルクヘッドは、深海用ケーブルコネクタ – メスソケット＆オスプラグと接続でき、使用しない場合は深海用ケーブルコネクタ – ダミーシーリングキャップを装着することで密閉状態を保つことができます。
対応製品：深海用ケーブルコネクタ – メスソケット＆オスプラグ
別売

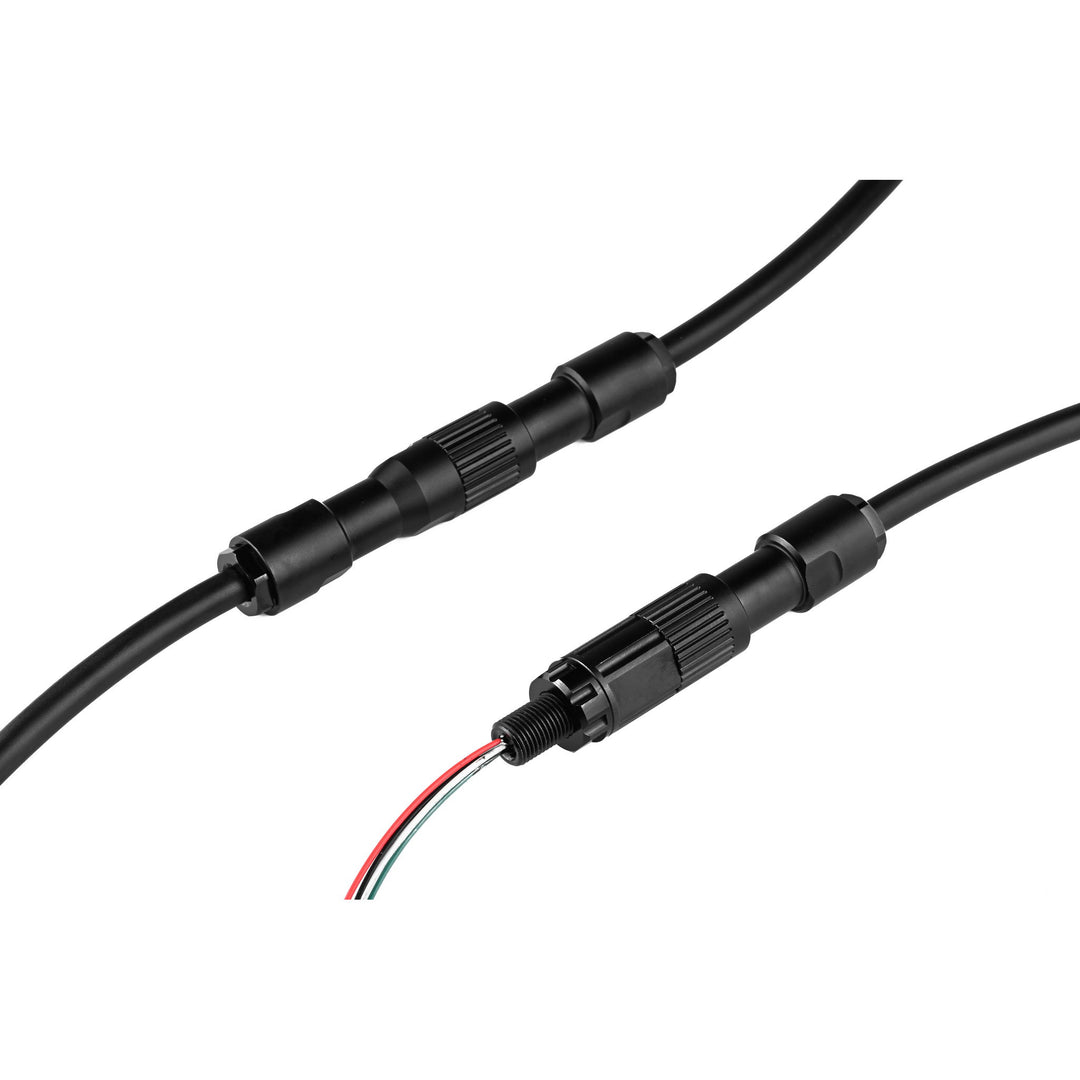

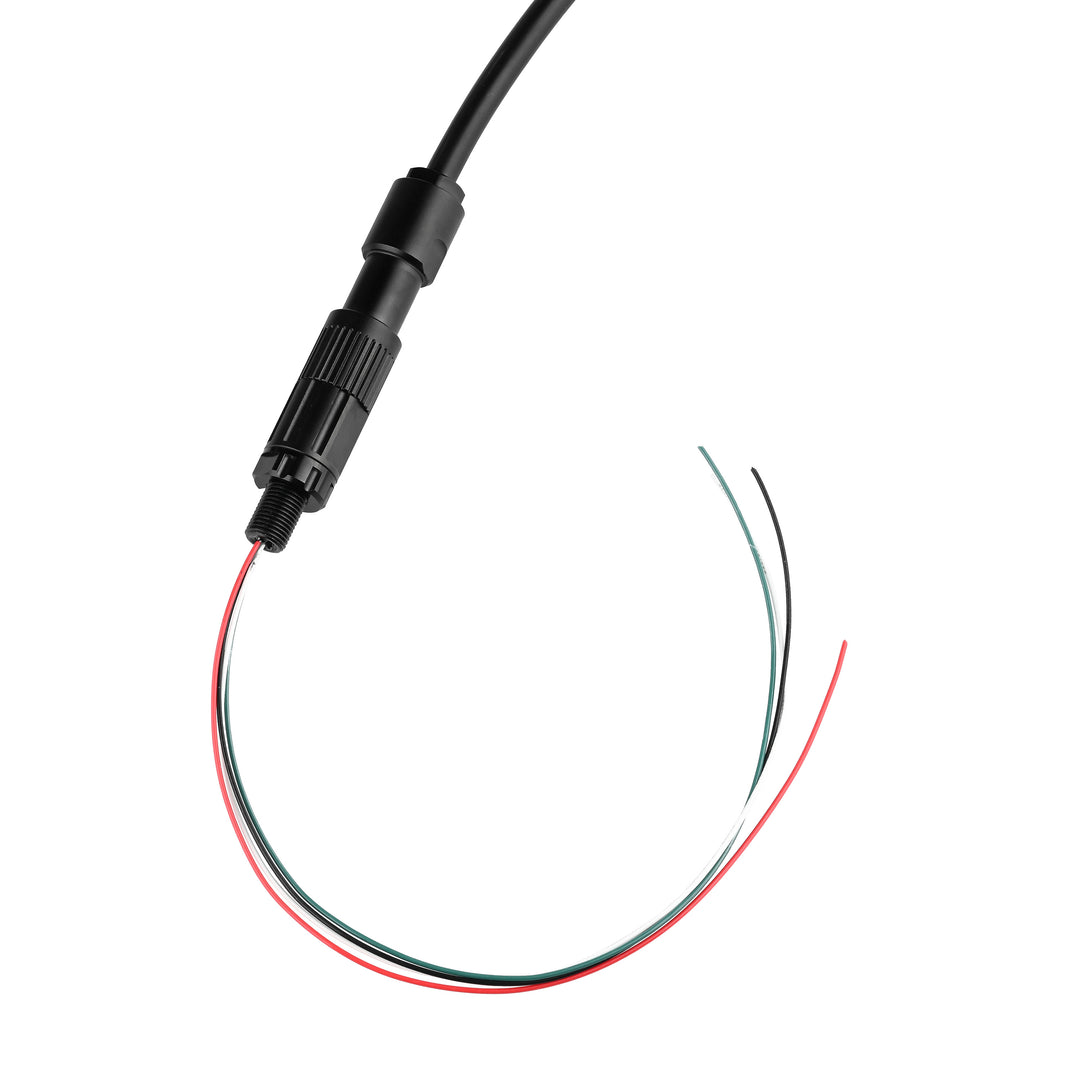

Blu-Sub M10バルクヘッドは、深海用ケーブルコネクタ – オスプラグと接続するよう設計されています。正しく機能させるためには、オスプラグのピン数がバルクヘッドと同じである必要があります。この組み合わせにより、内部システムと外部システム間で信号または電力を伝送するための密閉性と耐久性に優れた接続ポイントが形成され、水中エンクロージャやパネルマウント型アセンブリで一般的に使用されます。
対応製品：深海用ケーブルコネクタ – ダミーシーリングキャップ
別売

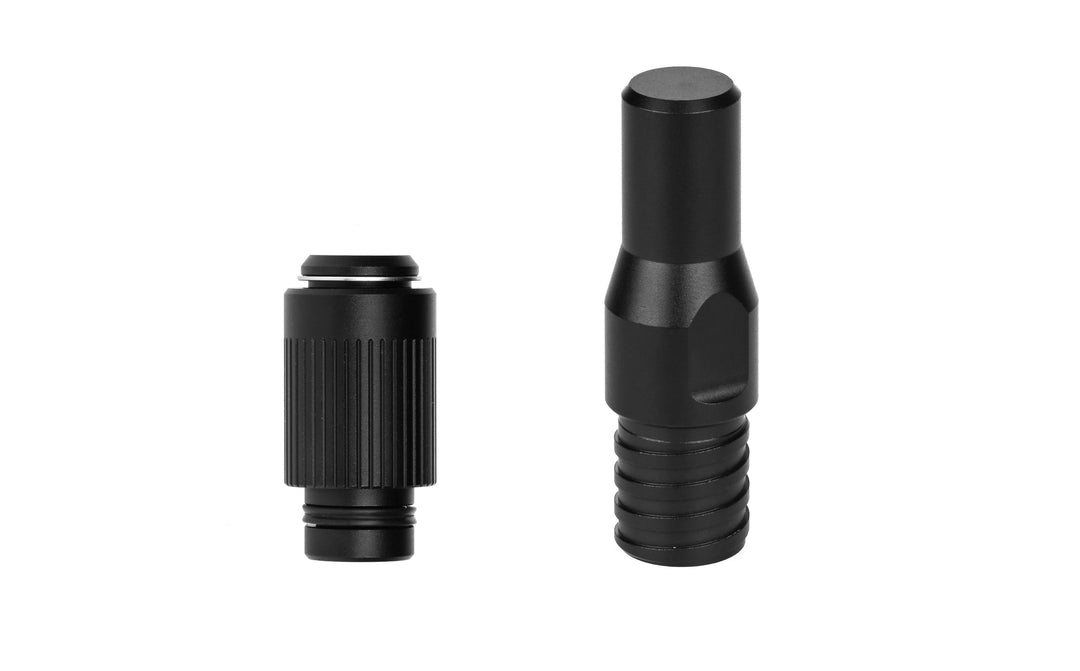

深海用ダミーシーリングキャップは、接続が不要な場合にM10バルクヘッドへ直接ねじ込めるよう設計されています。オスおよびメスのバージョンがあり、防水性を維持しながら、保管中・輸送中・水中での使用時にコネクタ接続部を湿気、圧力、異物から保護します。システム要件に応じて、ショートタイプおよびノンショートタイプの両方が用意されています。
対応製品：M10マウント対応エンクロージャおよびコンポーネント
別売
海中用アルミニウムエンドキャップ
一部のモデルには、M10バルクヘッドコネクタを取り付けるためのプレドリル済みM10穴、またはユーザーが追加で加工できるブランクポジションが備わっています。
海中用ポリマーフランジ＆エンドキャップ
浅水域向けのカスタム構築用に、M10コネクタポートを設けるためのユーザー加工が可能です。
海中防水エンクロージャボックス
コネクタおよびペネトレータをすぐに取り付けられるよう、20個のプレドリル済みM10ポートが装備されています。
海中用M10カップリングチューブ
信号インジケータ、センサー、スイッチなどのペネトレータ機器の外部取り付けやケーブルのインライン接続に設計されています。一方の端には単一のM10ねじ込みポートがあり、内部空間はシーリングおよびストレインリリーフ用に使用されます。
配送リスト
ナット ×1 フェイスOリング ×1 スクリューボディ ×1 シャフトOリング ×1 コア導体セット ×1 コアボディ ×1
技術仕様
| 項目 | 組立状態 | 重量 |
|---|---|---|
| 3ピン M10 メスバルクヘッド | 組立済み（配線長：約250mm） | 34g |
| 6ピン M10 メスバルクヘッド | 組立済み（配線長：約250mm） | 37g |
| 仕様 | 3ピン | 6ピン |
|---|---|---|
| コア定格電圧 | 500VAC | 500VAC |
| コア定格電流 | 15A（16AWG） | 15A（16AWG）＋3A（24AWG） |
| 絶縁抵抗 | ≥10MΩ | ≥10MΩ |
| 接触抵抗 | ≤10mΩ | ≤10mΩ |
| 動作温度範囲 | -25〜70℃ | -25〜70℃ |
| 最大線径 | 16AWG | 16AWG＋24AWG |

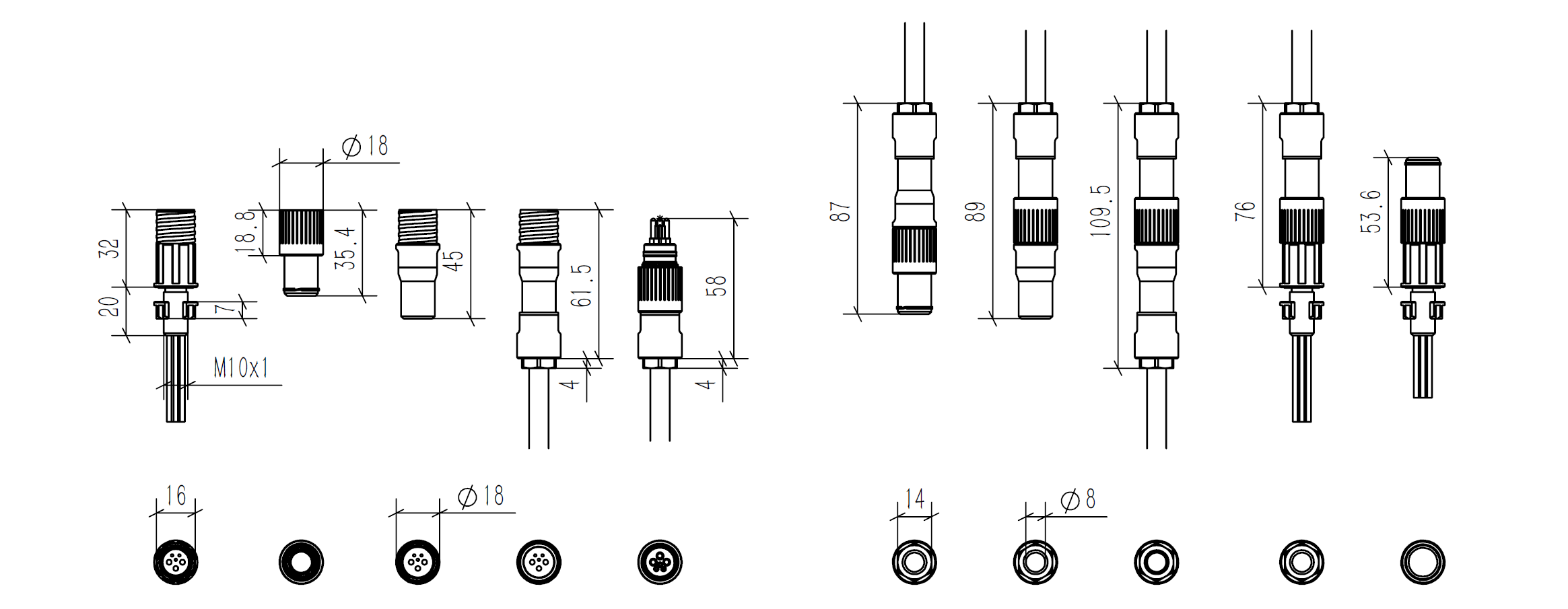

下記に寸法図を掲載しています。 この図面には、深海用ケーブルコネクタ製品ラインナップ全体が含まれており、「深海用ケーブルコネクタ – メスソケット＆オスプラグ」、「深海用ケーブルコネクタ – M10バルクヘッド」、「深海用ケーブルコネクタ – ダミーシーリングキャップ」が含まれます。
取付穴寸法
| 推奨サイズ | 水中コネクタ |
|---|---|
| 推奨バルクヘッド貫通穴径（A） | Ø10.1 ± 0.1 |
| ハッチカバー厚（B） | 13 mm |
| 表面範囲（C） | 20 mm |
配線ガイド
M10バルクヘッドコネクタの機能は何ですか？
M10バルクヘッドは、深海用ケーブルコネクタシステムのパネルマウント側です。エンクロージャまたはハウジングの防水ポートを通して取り付けられ、外部から対応するオスプラグまたはダミーシーリングキャップを接続するためのインターフェースを提供します。
ドライメイト接続とは何ですか？また、それはバルクヘッドにどのように関係しますか？
ドライメイトとは、水中ではなく空気中で接続を行う必要があることを意味します。防水性能を確保するため、M10バルクヘッドは潜水前に必ず深海用ケーブルコネクタ – オスプラグまたはオスダミーシーリングキャップと完全に接続されている必要があります。
長期的な防水性能を維持するにはどうすればよいですか？
1. Oリングのシール面に傷や摩耗を与えないようにする
2. 劣化または損傷したOリングは交換する
3. コネクタを常に完全に接続し、適切なトルクで締め付ける
ダミーシーリングキャップと併用できますか？
はい。使用していないときは、M10バルクヘッドコネクタに深海用ケーブルコネクタ – ダミーシーリングキャップを装着して防水性を維持してください。
