Name: 可調光水下 LED 燈（1500 流明／6000K）
Brand: Blu-Sub
SKU: BS-SSC-SSLED-BLK-A1A2
Price: 198.0 CAD
Availability: InStock

$198.00

18 單位可用於快速出貨 - 出貨時間 1–2 個工作天

額外數量訂製生產 - 出貨時間 2–5 週

HS 9405.42 (CN)

運送將在結帳時計算。

深度等級

1000 m

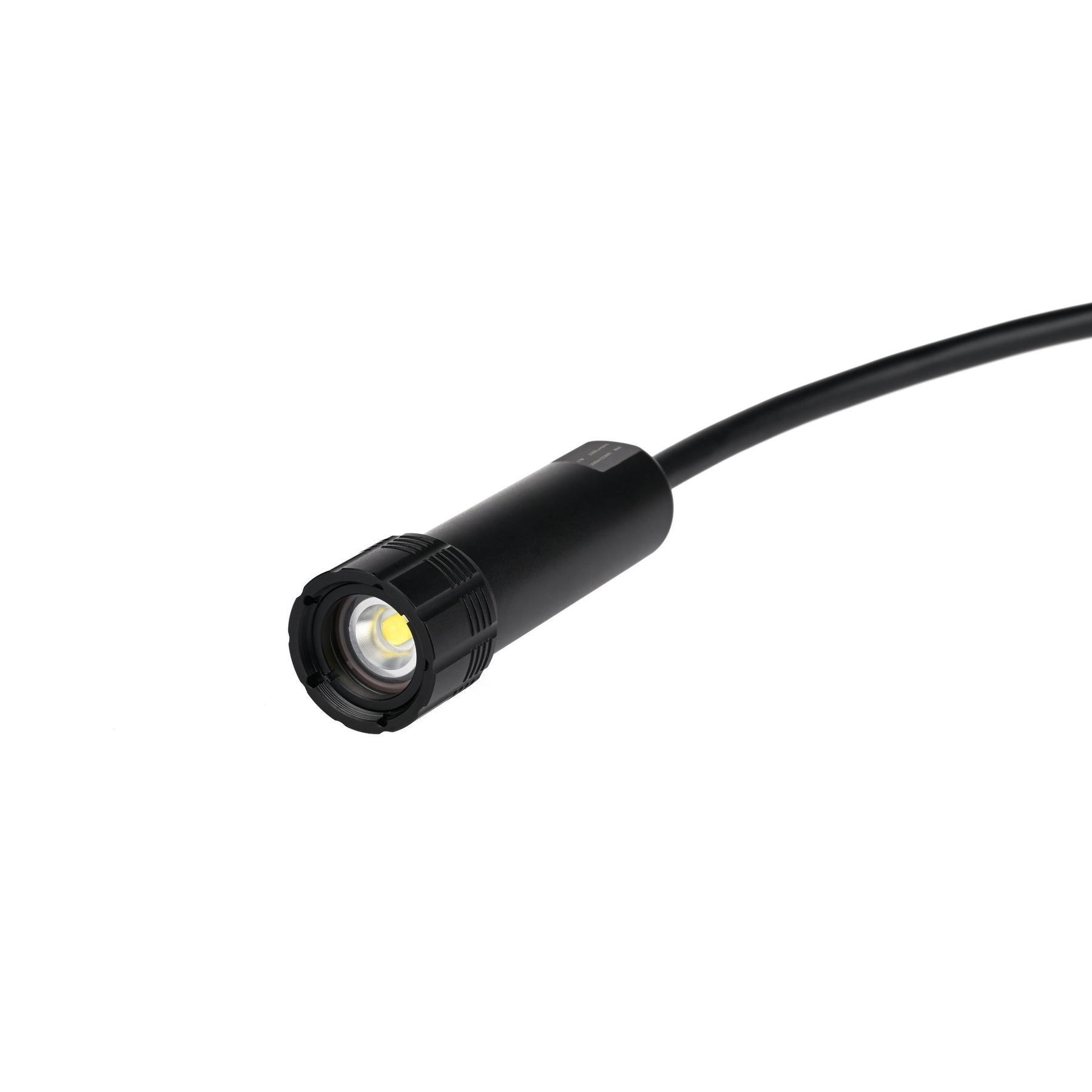

這款高性能水下 LED 燈專為嚴苛的深海照明應用而設計。由堅固、耐腐蝕的鋁合金製成，外殼無螺絲、無縫一體化，並配備工業級鋼化玻璃鏡片以提升耐用性與保護能力。

前端外殼相容標準 25 mm 通用濾鏡，可根據不同水下環境輕鬆調整與客製化。

本產品提供兩種版本，深度等級分別為 300 m / 984 ft 及 1,000 m / 3,281 ft，可輸出強勁的 1,500 流明亮度，並呈現清晰的 6,000 K 日光色溫。1,000 m 版本具備內部強化結構，但外部尺寸與外觀皆完全一致。此版本新增雷射雕刻識別標記，以區分 300 m 版本。

注意： 1,000 m 版本建議長時間持續使用時深度不超過 800 m / 2,625 ft，以確保長期可靠性。

本產品附帶裸線端子，安裝時需搭配防水終端方式，例如電纜穿透件或防水接頭（未包含 — 需另行購買）。

材質	陽極氧化鋁
重量	168 g
顏色	黑色
深度等級	300 m / 984 ft（標準版） 1,000 m / 3,281 ft（強化版，建議連續使用 ≤ 800 m / 2,625 ft）
尺寸	98 mm 長 × 30 mm 直徑

相容於水下配件安裝支架

需另外購買

此款水下 LED 燈完全相容於為 Blu-Sub 及其他類似水下設備所設計的 25 mm 圓柱型安裝座。其 25 mm 外徑可使燈體透過安裝座的分體夾緊結構與 M3 安裝孔牢固固定，非常適合用於穩定的水下安裝。

水下配件安裝支架

電纜穿透件選項

需另外購買

注意：要使電纜在您的艙體上達到防水與固定效果，必須搭配相容的電纜穿透件。本產品使用 深海級 3 芯（16 AWG）水下電纜。請選擇符合您的深度與艙體需求的穿透件。

Blu-Sub 提供四種類型的電纜穿透件，皆與其水下電力與通訊電纜相容，適用於不同的水下應用：

深海電纜穿透件 — 標準型外殼設計，適用於高壓與深海全深度部署。深度等級：最高 1,000 m / 3,281 ft

深海 M10 壓蓋式電纜穿透件 — M10 螺紋穿透件，具壓蓋式應力緩解功能，適用於模組化艙體。深度等級：最高 1,000 m / 3,281 ft

淺水 M10 壓蓋式電纜穿透件 — 迷你且具成本效益，適用於淺水或低壓系統。深度等級：最高 100 m / 328 ft

相容的電纜連接器與耦合硬體

需另外購買

關於電纜：
本產品採用 深海級 3 芯（16 AWG）水下電纜，這是一款專為電力與訊號傳輸設計的高耐用水下電纜。若需模組化或延伸式安裝，可搭配以下多種相容連接方案：

深海電纜連接器 — 母座與公插頭
直列式插拔連接器，可將深海水下電纜終端密封處理，提供可拆卸且防水的設備連接。

深海電纜連接器 — M10 面板母座
安裝於艙體壁面或端蓋的面板型連接器，需要搭配對應的公插頭才能形成完整密封連接。

深海電纜連接器 — 防水保護蓋
在儲存、運輸或不使用期間保護未接通的電纜連接器，防止水分進入暴露端。

水下 M10 耦合管
可利用穿透件與封膠材料將兩段電纜牢固銜接，也能用於將燈具或開關等以穿透件安裝的設備重新定位到更易於操作的位置。

相容於：水下電力控制模組

需另外購買

MOS 低端開關板
可透過低端驅動電路實現 LED 燈的開／關控制或 PWM 調光，適用於微控制器或訊號控制的照明系統。

切換式繼電器控制模組
可使用按鈕切換 LED 燈的電源狀態，非常適合與 Blu-Sub 按鈕式開關搭配進行手動控制。

出貨清單

1 × 水下燈（內建水下電纜）
末端附 0.8 m 裸線
（需使用電纜穿透件或防水接頭等防水終端方式，未包含－需另外購買）

技術規格

規格	水下燈
輸入電壓	10–28 V
調光模式	PWM 調光
PWM 電壓	3–28 V
PWM 調光範圍	1100 µs（關）– 1900 µs（最亮）
功率	17 W（最大）
峰值電流	(17 / VIN) A
最大亮度	1,500 流明
光束角	約 90°
色溫	6,000 K
CRI（演色性）	74
電纜外徑	5.4 mm
電纜類型	3 芯（16 AWG）深海電纜
電纜長度	800 mm
線路定義	紅：電源正極 (+)、黑：電源負極 (–)、黃：訊號
額定深度（裸線）	300 m（標準版）/ 1,000 m（強化版，建議連續使用 ≤ 800 m）
額定深度（M10 穿透件）	300 m（標準版）/ 1,000 m（強化版，建議連續使用 ≤ 800 m）
操作溫度	-10 至 60 ℃
濾鏡尺寸*	25 mm

*請確保濾鏡採用耐高溫材質（如玻璃）。
**使用前請移除玻璃前端的保護膜。

光學測試報告：

接線指南

紅：電源正極 (+)
黑：電源負極 (–)
黃：訊號

控制模式

模式 1：開／關（ON/OFF）控制
將訊號線（黃色）連接至電源正極，燈將以全亮度點亮。

模式 2：PWM 調光控制
使用 PWM 控制時，水下燈的電源必須與訊號源共地。
在黃色訊號線輸入 PWM 訊號；高電位訊號於 1100 µs 至 1900 µs 之間，對應 LED 亮度從 0% 到 100%。

連接至 PIXHAWK
將水下燈的黃色訊號線連接到 PIXHAWK 的訊號輸出通道。
在 QGroundControl（QGC）中，進入照明設定並選擇對應的輸出通道。
您也可以在 QGC 中設定 亮度分段，以實現更細緻的調光控制。

鬆開燈體或電纜穿透件上的壓蓋會影響防水效果嗎？
會的——鬆動或重新緊固壓蓋都可能破壞防水密封。這些部件需要專用工具安裝，請勿自行調整。

裸線版本接好線後，應該如何重新防水？
建議使用電纜穿透件以確保可靠的防水接線，或安裝防水連接器以維持防水完整性。

電纜長度不夠，該怎麼辦？
您可以透過線對線延長方式加長電纜；但請盡量縮短延長距離，因為此燈使用 PWM 控制訊號，線路過長可能造成訊號衰減。

接上電源後燈不亮——原因是什麼？
請檢查以下項目：
- 確認接線是否正確。
- 確認燈與訊號源是否共地。
- 檢查電源電壓是否在規範範圍內。
- 檢查 PWM 訊號是否正常工作。
您也可以將訊號線短接至電源正極，測試燈是否能正常點亮。

為什麼燈亮一段時間後會變暗？
此燈依靠水體散熱，內建溫度保護機制——當溫度超過 80 ℃ 時會自動降低亮度。待溫度下降後，亮度會恢復正常。

是否相容 ArduSub 或 Pixhawk？
是的，本燈可接入 Pixhawk，並相容 ArduSub 系統。

可以在空氣中使用嗎？
此水下燈專為水中散熱設計。
若在空氣中使用，溫度可能會超過 80 ℃，觸發亮度下降的保護模式。燈具不會受損，但會降低亮度，直到溫度降至 60 ℃ 以下後恢復正常亮度與控制。
注意：此過溫保護無法透過訊號調光來取消。

為什麼燈體外部看起來有水痕？
每盞燈在出貨前均會進行 24 小時的水下老化測試。可見的水痕通常是測試殘留所致，並非滲水或損壞。

1,000 m 版本適合長時間深海部署嗎？
1,000 m 版本專為極深環境設計，但不建議長時間保持在最大深度。若需長時間運作，建議工作深度不超過 800 m。

3D 模型檢視器

Note: The 3D model shown above is for reference purposes only. It may include components, accessories, or alternate sizes not included with the product. For simplicity, only a single representative size is typically displayed when multiple versions exist. Please refer to the product Shipping Guide for detailed information on included contents and size-specific differences.

下載 3D 模型（STEP）－可調光水下 LED 燈
