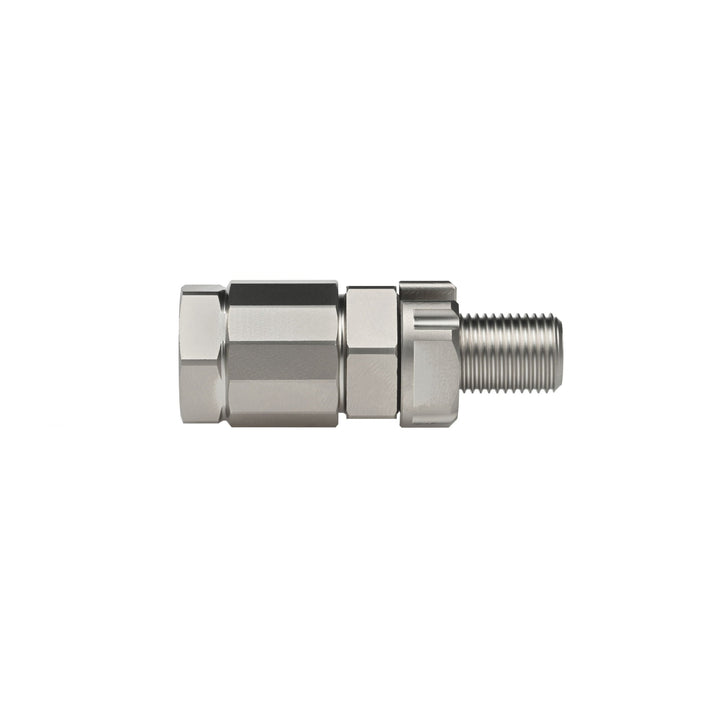

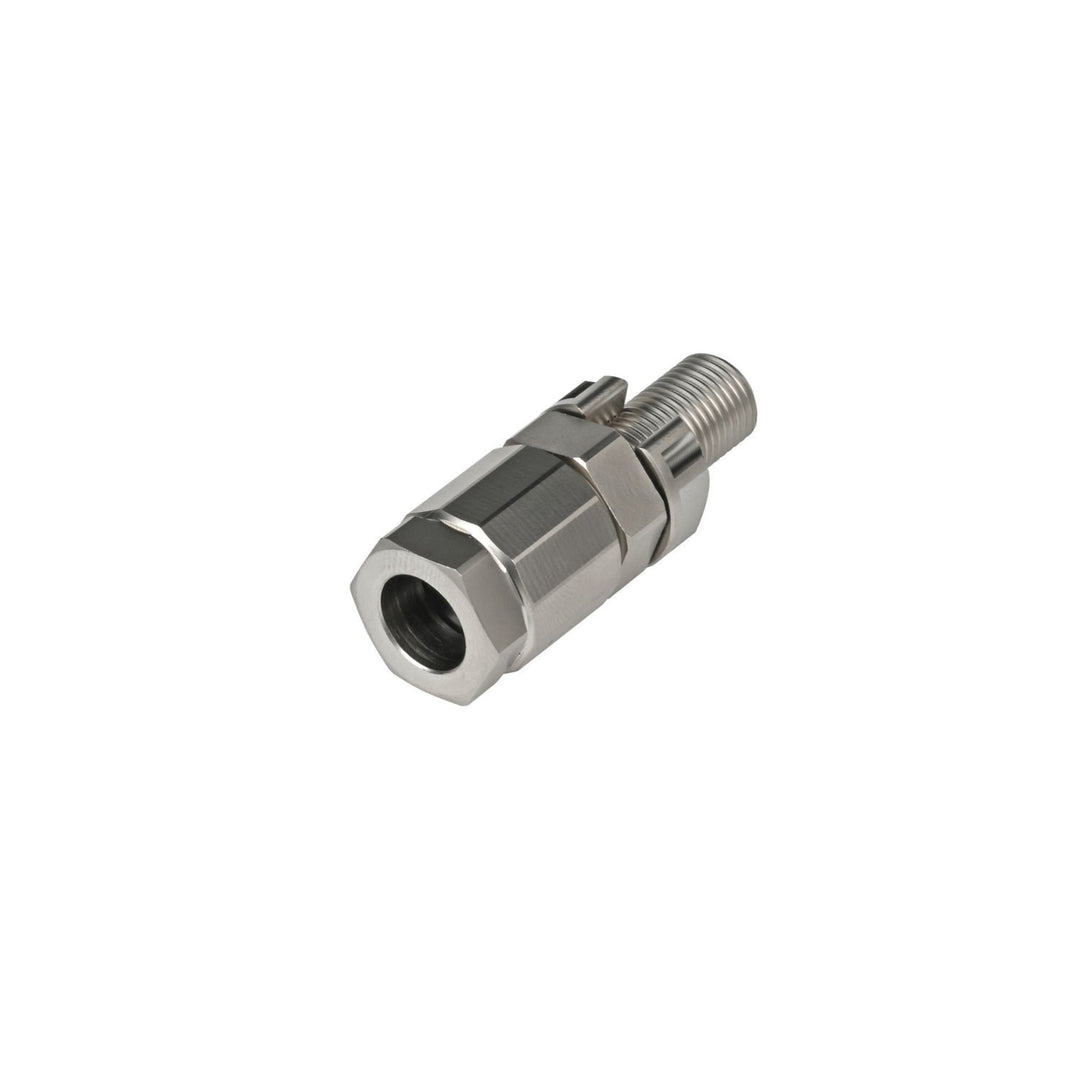

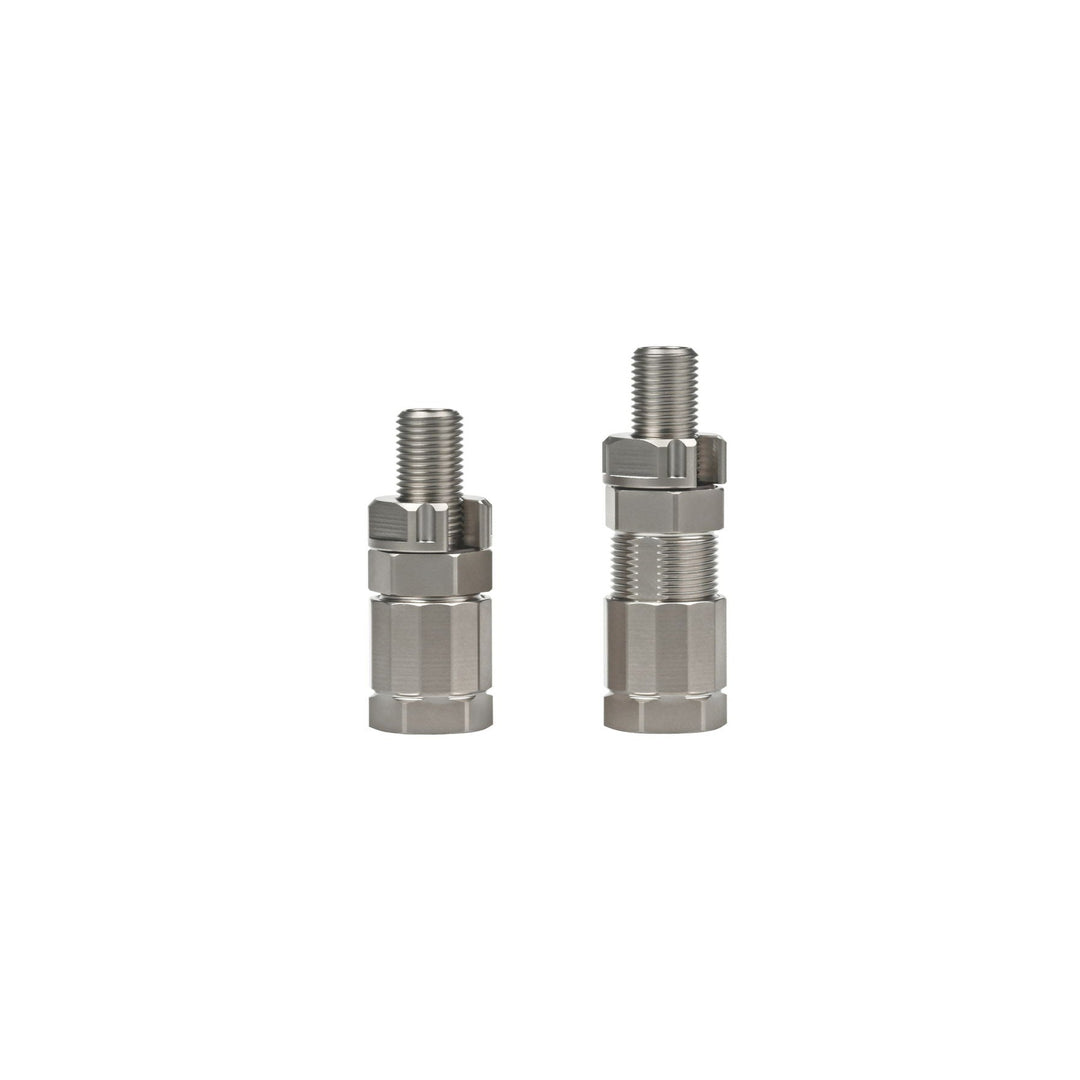

浅深度用 M10 グランドケーブルペネトレーター

浅深度用 M10 グランドケーブルペネトレーター is a compact, cost-effective sealing solution engineered for underwater cable pass-through applications at depths up to 100m / 328ft. It uses O-rings and mechanical compression to form a watertight seal around the cable sheath, enabling secure cable entry into shallow subsea enclosures.

このペネトレーターは、Blu-Subの2種類の深海用ケーブルシリーズのうち、対応する仕様に使用できます：一般的な水中電力、信号、機器配線向けの 深海用水中ケーブル と、 深海用シールド付きデータ・電源ケーブル （シールド付きツイストペアデータ導体を備えた電力／データ複合配線向け）です。ケーブル外径に基づくモデル選定用の適合性ガイドを以下に掲載しています。

この浅深度モデルは、 深海用 M10 グランドケーブル貫通部（300m～1,000mの耐圧定格）よりも経済的な選択肢です。浅深度モデルは、センサーハウジング、ROV、検査システムなど、確実な水密ケーブル導入口を必要とする浅水域用途に適しています。ケーブル外径が選択したグランドサイズと適合すれば、多くの他社製水中ケーブルにも使用できます。互換性の確認が必要な場合は仕様ガイドを参照し、 お問い合わせください 。

シール構造の原理：

シール機構は分割式コンプレッションプラグとスリーブリングを使用し、ロッキングキャップで内側へ押し込むことでシール部材を半径方向と軸方向へ変形・膨張させます。これによりケーブル外被を水密に把持し、機械的に固定します。ロッキングキャップを適切に締めると、ケーブル外被の直径が目視で減少するまでシールが圧縮され、確実な保持とケーブル抜けへの抵抗を示します。水没により外圧が上昇すると、ケーブル外被が内側へ圧縮され、シールスリーブがペネトレーター内部の面取り面へより強く押し付けられ、圧力下での水密性が高まります。

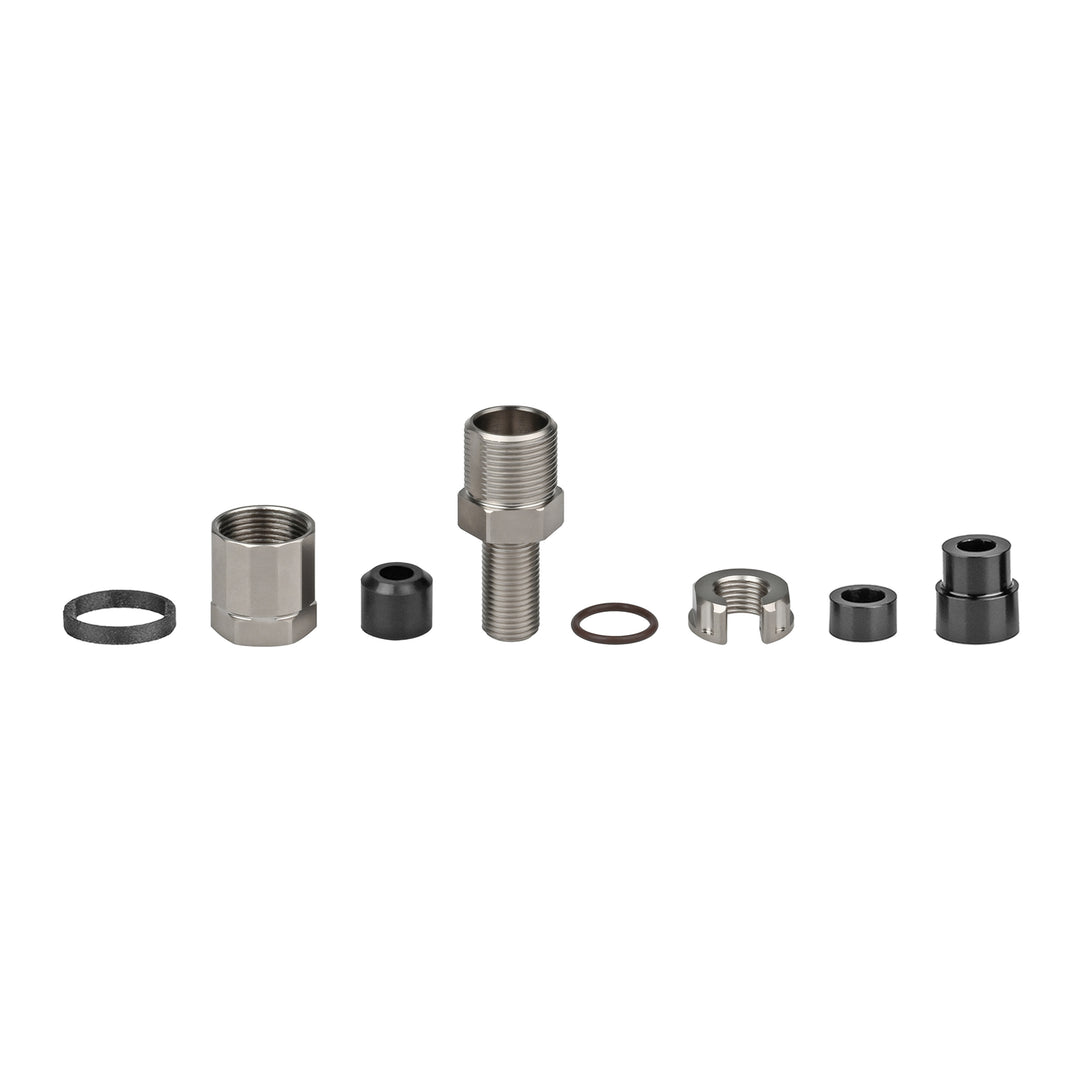

各ペネトレーターモデルには、ロッキングキャップ、分割式コンプレッションプラグ、スリーブリング、シーリングリングの組み合わせが付属します。これらはケーブル外被の直径や肉厚に応じて設計されています。スリーブリング内径はケーブル外被の最小径に合わせ、圧力によるケーブル移動を抑えます。コンプレッションプラグの分割構造により均一なシールを形成し、締付時のねじれや位置ずれを防ぎます。コスト低減のため、スリーブをペネトレーター本体へ一体化したカスタムスリーブリングを使用できる場合があります。

ギャップリング（ワッシャー）の厚さは、ねじのかみ合い深さ、ロッキングキャップによる圧縮圧力、最終的なシール力を決定します。適切な取付と一貫した防水性能を得るため、推奨ギャップリング厚さに従うことが重要です。

対応ケーブル：深海用水中ケーブル

対応ケーブル：深海用シールド付きデータ・電源ケーブル

適切なシールを確保するため、次の2つのケーブル寸法を確認してモデルを選択してください：

• 外径 (a)： ケーブル外被の外径
• 内径 (b)： 内部導体を通すために必要な最小開口径

寸法図に示すAxBスリーブリング仕様と比較してください。適合条件は以下のとおりです：

• A ≥ a
• B ≥ b
• (A − a) ≤ 0.8 mm    かつ    (B − b) ≤ 0.8 mm

ケーブルがこの範囲内であれば標準ギャップリングを使用できます。なお、外被の材質と硬さもシール信頼性に影響します。

ケーブルがこの基準外の場合は、以下の検証試験を推奨します：

• 保持力を確認する引張試験
• 少なくとも2週間の耐圧試験
• 環境試験（例：温度サイクル、圧力衝撃）

カスタムサイズにも対応可能です。ケーブル仕様と上記寸法図を参照のうえ、お問い合わせください。
