水中用アルミニウムチューブエンクロージャー

Name: 水中用アルミニウムチューブエンクロージャー
Brand: Blu-Sub
SKU: BS-SSC-ENCLT-ALU-A2A0
Price: 215.0 CAD
Availability: InStock

BS-SSC-ENCLT-ALU-A2A0

$215.00

6 個に対応即納 - 出荷まで 1～2営業日

追加分受注生産 - 出荷まで 2～5週間

HS 7616.99 (CN)

配送料はチェックアウト時に計算されます。

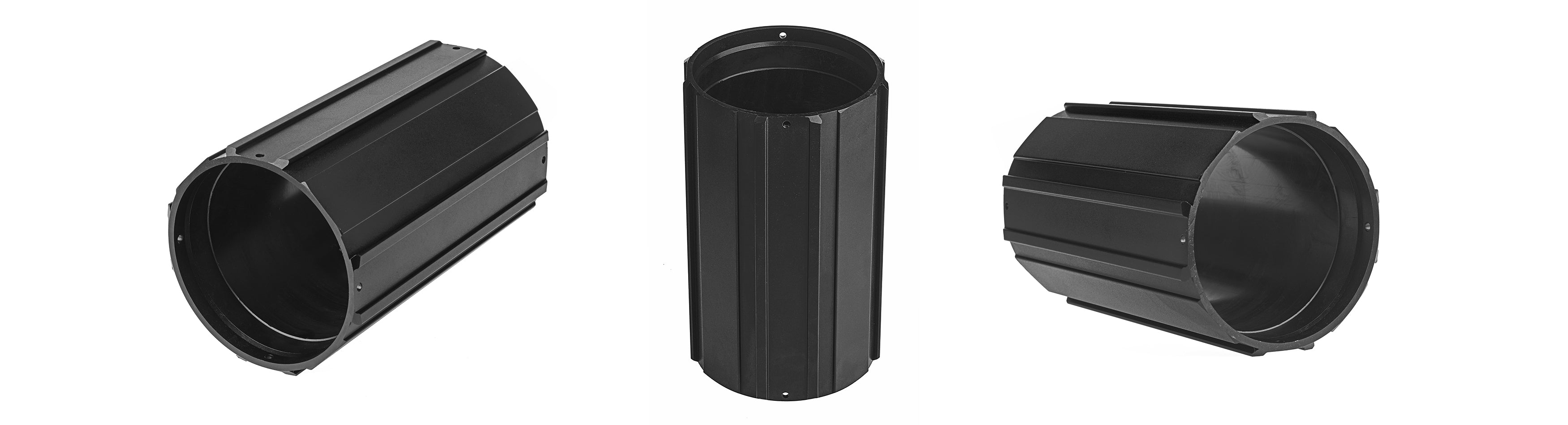

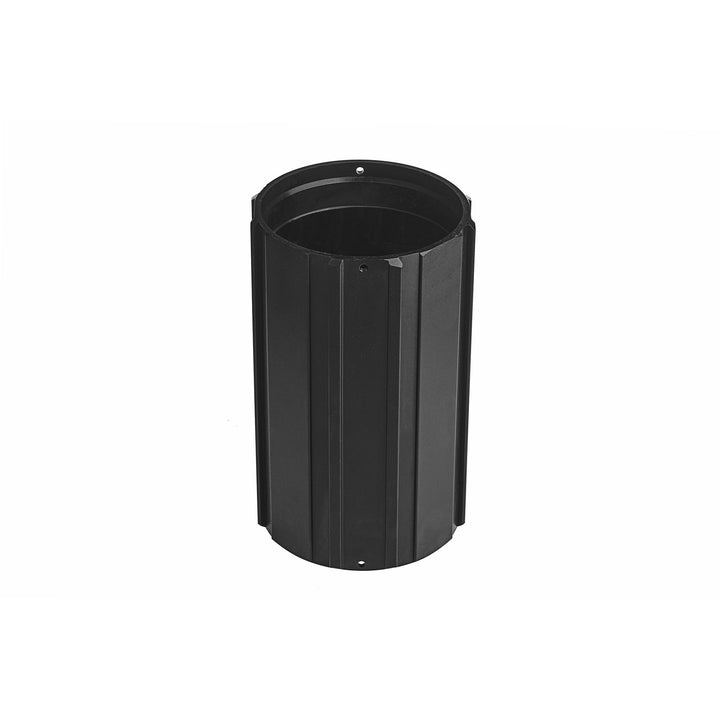

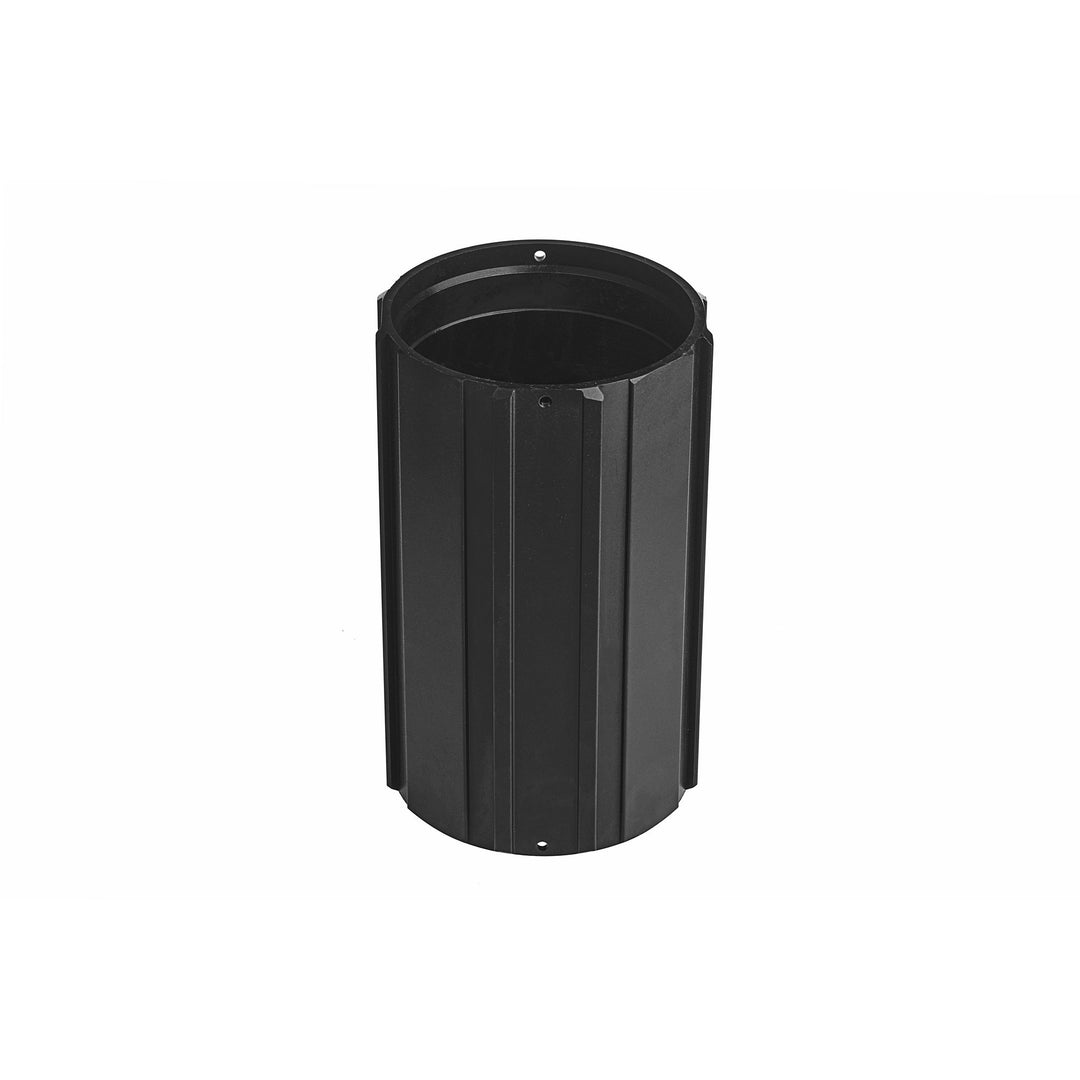

Subsea Enclosure Aluminum Tube は、過酷な水中用途向けに設計された、堅牢な耐圧ハウジング部品です。高強度アルミニウム合金で構成されており、海中システム向けのコンパクトな水中耐圧ハウジング、または設計型耐圧容器（PV）として機能します。優れた耐食性と構造的完全性を備えており、最大深度1,000 m（3,280 ft）での長期展開に最適です。アクリル製の代替品とは異なり、アルミニウムは紫外線劣化の影響を受けないため、このチューブは表面に露出するシステムや日光の当たる海洋環境にも適しています。

このチューブは、Subsea Aluminum Flange とシームレスに統合できるよう設計されています。このフランジは、Subsea Aluminum End-Cap と組み合わせて使用することで、高深度対応の機械保持式シーリングシステムを構成します。フランジは二重Oリングと機械的圧縮を使用して信頼性の高い水密シールを確保し、深海の運用条件下でこの耐圧容器（PV）の完全性を維持します。

内部の視認性が必要な用途では、このチューブは Subsea Acrylic End-Cap にも対応しています。このエンドキャップは取り付けに Subsea Aluminum Flange が必要で、浅深度での展開向けに、コスト効率の高い透明シーリングソリューションを提供します。115 mmシステムでは、光学要件や深度要件に応じて、追加の一体型フランジ／エンドキャップオプションとして、Subsea Polymer Flange & End-Cap 115mm、Subsea Optical Dome Flange & End-Cap 115mm、および Subsea Optical Glass Flange & End-Cap 115mm も使用できます。

Subsea Aluminum Flange および Subsea Optical Glass Flange & End-Cap の側面ロッキングポートはチューブと直接連結し、エンドキャップとフランジの任意の機械的保持を可能にします。これは、高振動条件やテザー付きシステムで垂直展開する場合に特に有効です。このような条件では、動きや加圧サイクルによって、固定されていない部品が外れる可能性があります。Subsea Aluminum Flange は、これらのロッキングポートに係合する4本の止めねじを使用してチューブに固定されます。

このエンクロージャーは、深海ROV、長期運用センサーポッド、その他の耐久性と耐食性に優れたハウジングを必要とする海中システムなどの用途に適しています。設計型耐圧容器として、Blu-Subのモジュール式シーリング部品との互換性により、過酷な水中条件下でも信頼性の高い性能を確保します。

完全なシステム構築でお困りですか？

Subsea Enclosure Builder を使用して、完全な互換性、リアルタイム価格、ワンクリック注文に対応した水中システム全体を設計できます。

ビルダーツールを起動 →

材質	黒色アルマイト処理アルミニウム、Arca-Swiss 溝付きの精密加工端部
重量	長さによって異なります（技術表を参照）
カラー	ブラック
耐圧深度	1,000 m / 3,281 ft
寸法	寸法図を参照

説明

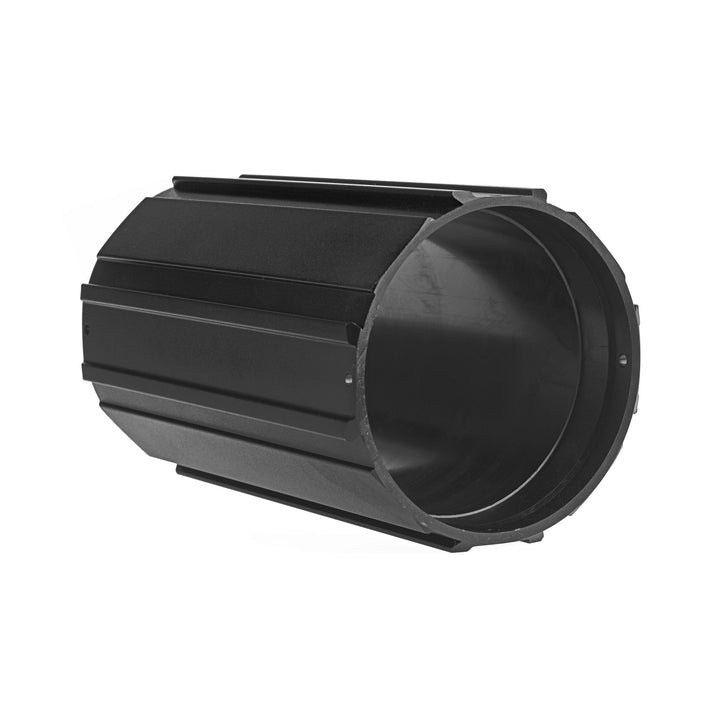

Subsea Enclosure Aluminum Tube は、Blu-Subのモジュール式フランジおよびシーリング部品とシームレスに統合できるよう、厳しい公差で精密加工されています。剛性の高い円筒構造により圧力下での変形を抑え、安定したOリング圧縮と長期的な水密性能を海中環境で実現します。この設計は、過酷な水中条件下でも安定性を維持できる設計型耐圧容器（PV）システムの基盤となります。

アルミニウムは高い熱伝導率を持つため、このエンクロージャーは内部で発熱するシステムに最適です。プラスチックやアクリル製ハウジングとは異なり、水中耐圧ハウジングとして効果的に機能し、周囲の水へ受動的に熱を放散することで、敏感な電子機器を保護し、密閉システム全体の熱安定性を向上させます。

Subsea Aluminum Flange またはその他のフランジ／エンドキャップアセンブリをチューブに取り付ける際は、すべてのフランジOリングに Oリング潤滑剤 – MOLYKOTE® 111 Compound を十分に塗布してください。潤滑が不十分な状態でフランジを無理に取り付けると、Oリングやフランジ接触面が損傷し、耐圧容器（PV）のシール性能が損なわれる可能性があります。

このチューブは通常、Subsea Aluminum Flange と組み合わせて密封され、高深度用途には Subsea Aluminum End-Cap、内部の視認性が必要な場合にはコスト効率の高い透明構成として Subsea Acrylic End-Cap（浅深度用途）と併用されます。115 mmシステムでは、追加の一体型オプションとして Subsea Polymer Flange & End-Cap 115mm、Subsea Optical Dome Flange & End-Cap 115mm、および Subsea Optical Glass Flange & End-Cap 115mm が利用可能です。

透明面や光透過特性を持たないため、このタイプのエンクロージャーは、視覚的なアクセスが不要なシステムや、光、バイオファウリング、またはEMIからの遮蔽が有利な用途に適しています。Blu-Subのモジュール式海中システムの一部として、深海電子機器や長期展開用途において信頼性の高い設計型耐圧容器として機能します。

フランジ＆エンドキャップのオプション

別売

Subsea Aluminum End-Cap
デュアルOリングと機械的圧縮を使用し、アルミニウムチューブに対して堅牢なシーリングインターフェースを提供します。確実な防水シールを実現するためには、Subsea Aluminum Flange を使用してエンドキャップを取り付ける必要があります。一般的な構成に対応した複数の事前加工済み穴パターンを用意しており、貫通コネクタやコネクタとの統合が容易です。耐圧深度：最大1,000 m / 3,281 ft。

Subsea Acrylic End-Cap
内部の視認性が必要な用途向けの、コスト効率に優れた透明エンドキャップです。Subsea Aluminum Flange と組み合わせて使用し、防水シールを形成します。スルーホールのみの設計で、直径に応じて耐圧深度が異なります（最大300 m / 984 ft）。

Subsea Plastic Flange & End-Cap 115mm
汎用用途向けの経済的なオプションです。115 mmチューブシステム専用。耐圧深度：最大30 m / 98 ft。

Subsea Optical Dome End-Cap
歪みを最小限に抑えた水中視認システム向けの広角アクリルドームを提供します。115 mmチューブシステム専用で、取り付けには Subsea Aluminum Flange が必要です。耐圧深度：最大1,000 m / 3,281 ft。

Subsea Optical Glass Flange & End-Cap 115mm
画像処理およびセンサーペイロード向けの高精度光学ウィンドウを備えています。115 mmチューブシステム専用。耐圧深度：最大300 m / 984 ft。

Blu-Sub 代替エンクロージャーオプション

別売

Blu-Sub アクリルチューブエンクロージャー
水中用途向けに軽量で光学的に透明な代替オプションを提供します。直径 85 mm、115 mm、165 mm のサイズがあり、目視検査、照明、コンパクトな電子機器に対応します。Blu-Sub のフランジ、エンドキャップ、内部トレーセットと互換性があります。耐圧深度：20 m ～ 250 m / 66 ft ～ 820 ft（サイズと長さにより異なります）。

Blu-Sub 防水エンクロージャーボックス
コンパクトな電子機器やバッテリーモジュール用の堅牢な水中ハウジングソリューションです。耐腐食性アルミニウムで作られており、部品の放熱用に直接的な熱伝導経路を提供します。ケーブル貫通部やコネクタの取り付け用に M10 穴があらかじめ加工されています。耐圧深度：最大 300 m / 984 ft。

対応製品：アルミニウムチューブエンクロージャー取付プレート

別売

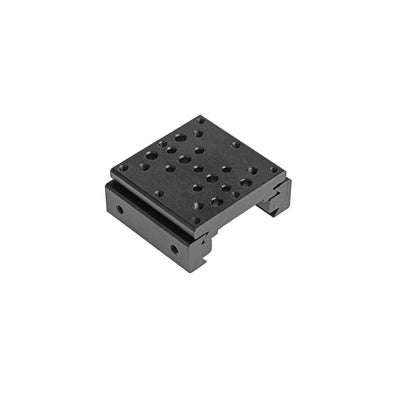

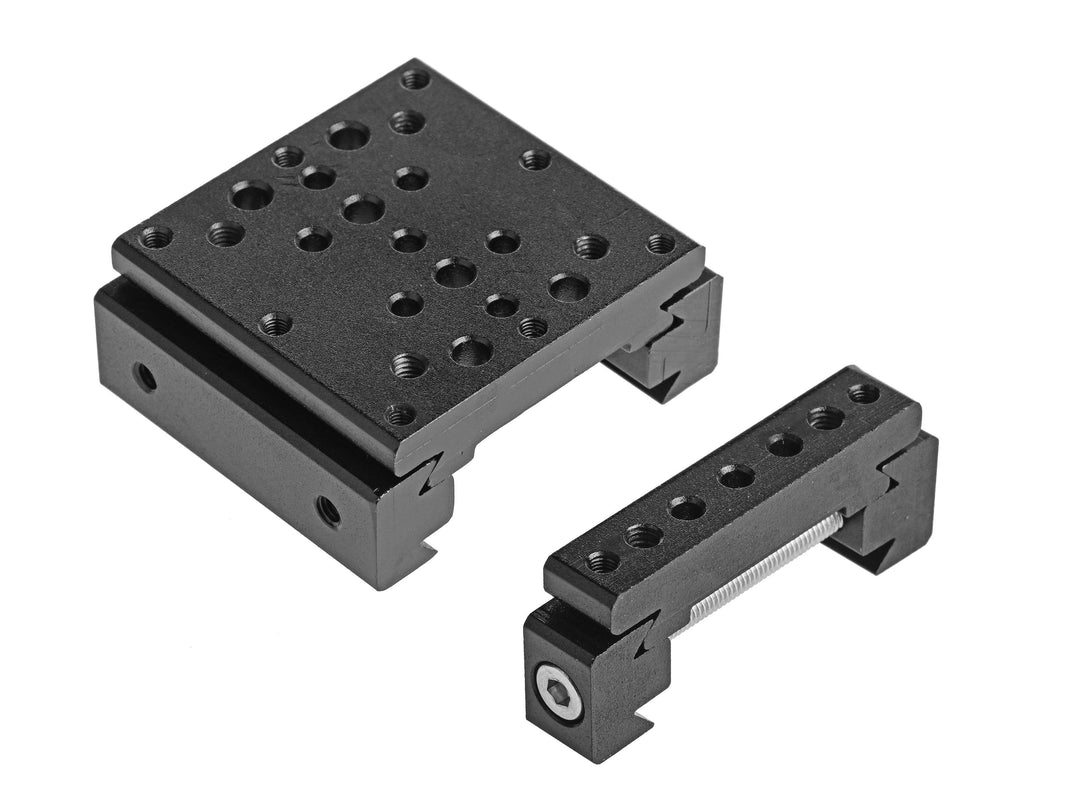

アルミニウムチューブエンクロージャー取付プレート
Blu-Sub アルミニウムチューブエンクロージャー専用に設計されたこの取付プレートは、Arca-Swiss 互換システムへの確実な取り付けを可能にします。ワイド（46 mm）およびナロー（10 mm）の 2 種類があり、各バージョンは M4 ネジを使用して横方向にクランプし、ねじ穴および皿穴を備えた柔軟な取り付けを提供します。黒色アルマイト処理されたアルミニウム製で、さまざまな水中展開シナリオにおいて耐久性と耐腐食性に優れた支持を実現します。

アルミニウムチューブエンクロージャー取付プレート

エンクロージャー内部取付オプション

別売

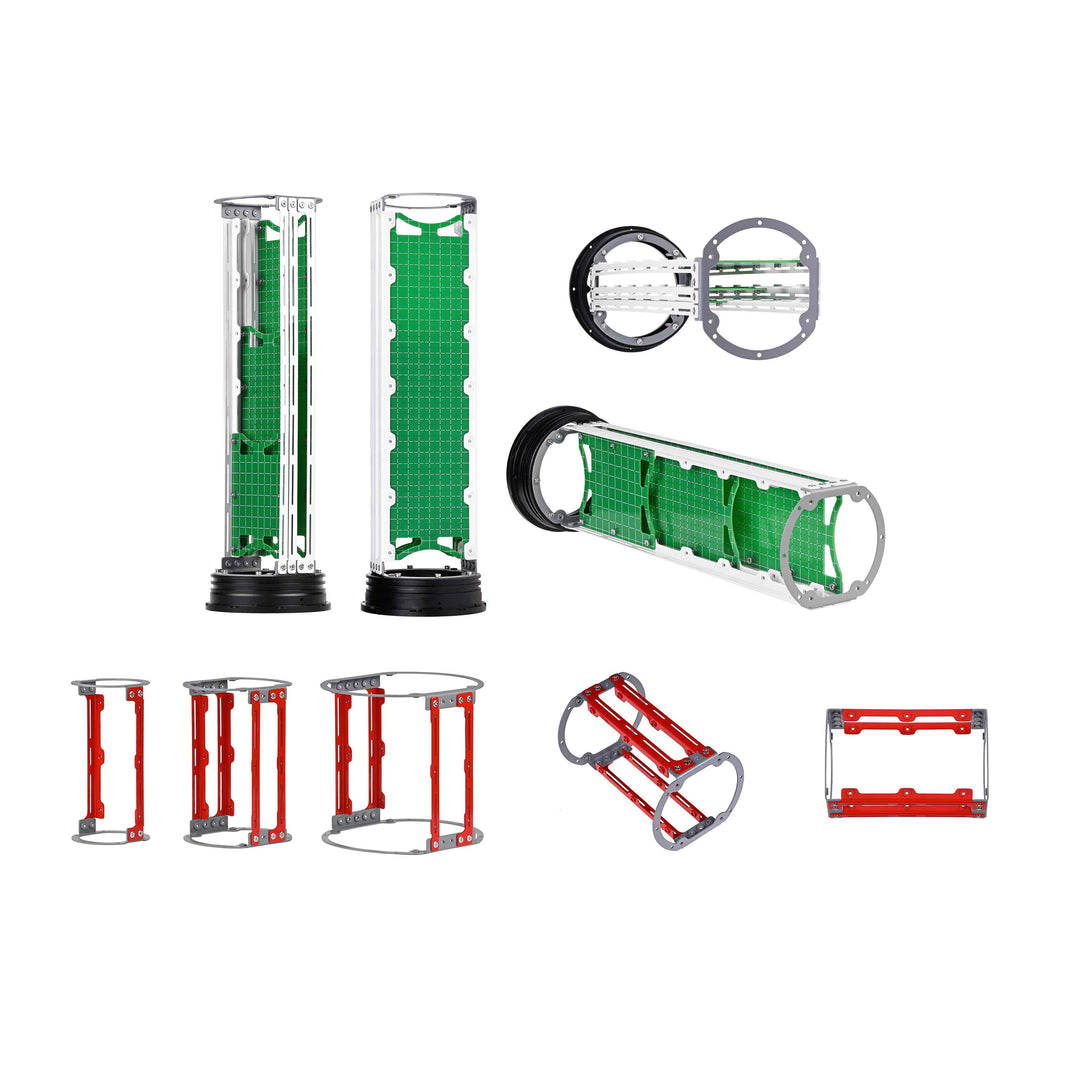

エンクロージャーチューブ用電子トレーセット
Blu-Sub エンクロージャー内の電子機器、バッテリー、PCB を取り付けるためのモジュラー式マウントシステムです。85 mm、115 mm、165 mm のチューブに対応しており、ベースマウント、棚用サポート、取り付け用ハードウェアが含まれています。アルミニウムおよびアクリルチューブハウジングの両方と完全に互換性があり、水中コンポーネントを安全かつ整然と配置できます。

エンクロージャーチューブ用絶縁 PCB ボード棚
シングルポイントまたはダブルポイント棚サポートを使用して、トレーセットに直接取り付けられるよう設計されています。緑色の両面絶縁 PCB 材料で作られており、部品の穴あけ、貫通、ケーブル配線を支援するための位置マークがあらかじめ施されています。

オプションのベント＆バキューム制御ソリューション

別売

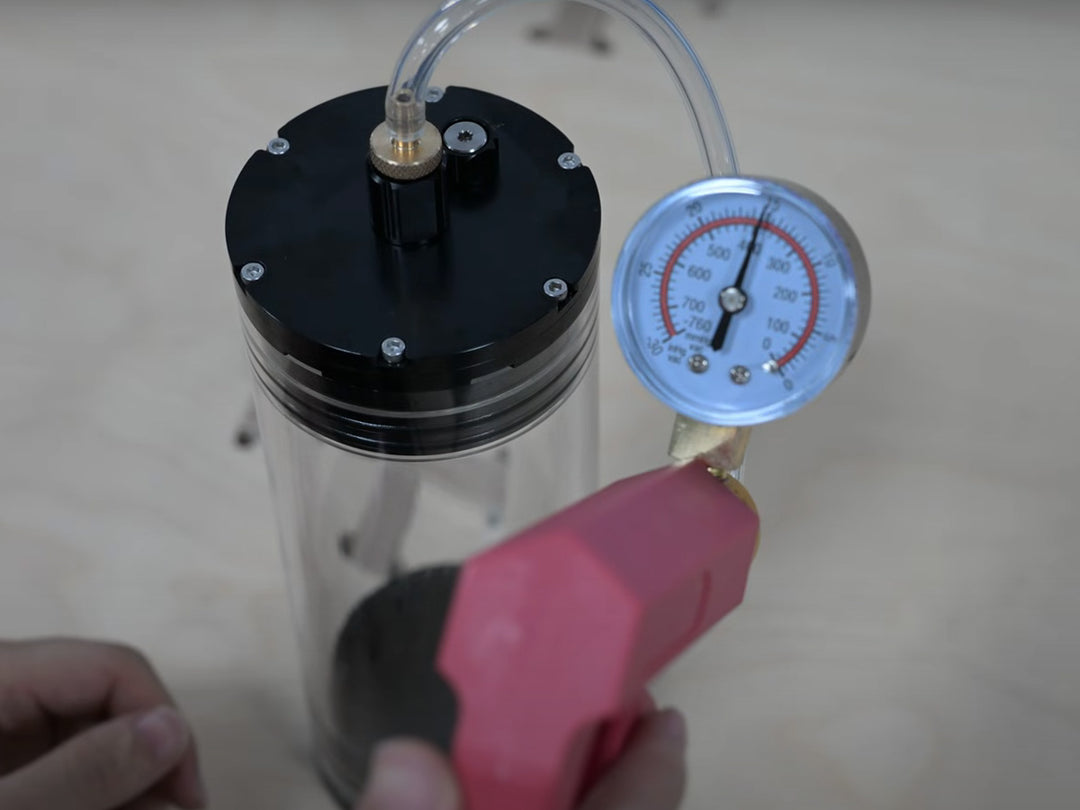

Blu-Sub は、圧力の均等化、エンクロージャーのメンテナンス、および真空リークテストを管理するための 2 つの互換ソリューションを提供しています。各オプションは、異なる運用ニーズとシール性能レベルをサポートします。

水中用 M10 自動シール式ベント＆バキュームプラグ
ホースを取り外した後も真空リークテストと内部負圧の保持を可能にする高度な自己シールポートです。内部バルブとロックキャップが接続解除後も真空を維持し、結露防止や圧力安定化に最適です。バルクヘッド、銅製バキュームプラグ、ロックキャップが含まれています。耐圧深度：1,000 m / 3,280 ft。負圧をかけることで、保管や展開時のシール性能を高め、エンクロージャーを閉じた状態に保持することも可能です。

水中用 M8 ベント＆バキュームプラグ
手動ベントおよび一時的な真空テスト用のコンパクトな 2 パーツ構造です。真空を再密封するには、テスト後にプラグを手動で挿入する必要があります。簡易的なリークチェックやメンテナンス時のベントに最適です。耐圧深度：1,000 m / 3,280 ft。短時間の真空加圧により、フランジの密着や、ファスナー取り付け前のエンクロージャー蓋の固定を補助できます。

配送リスト

1 × アルミニウムチューブエンクロージャー

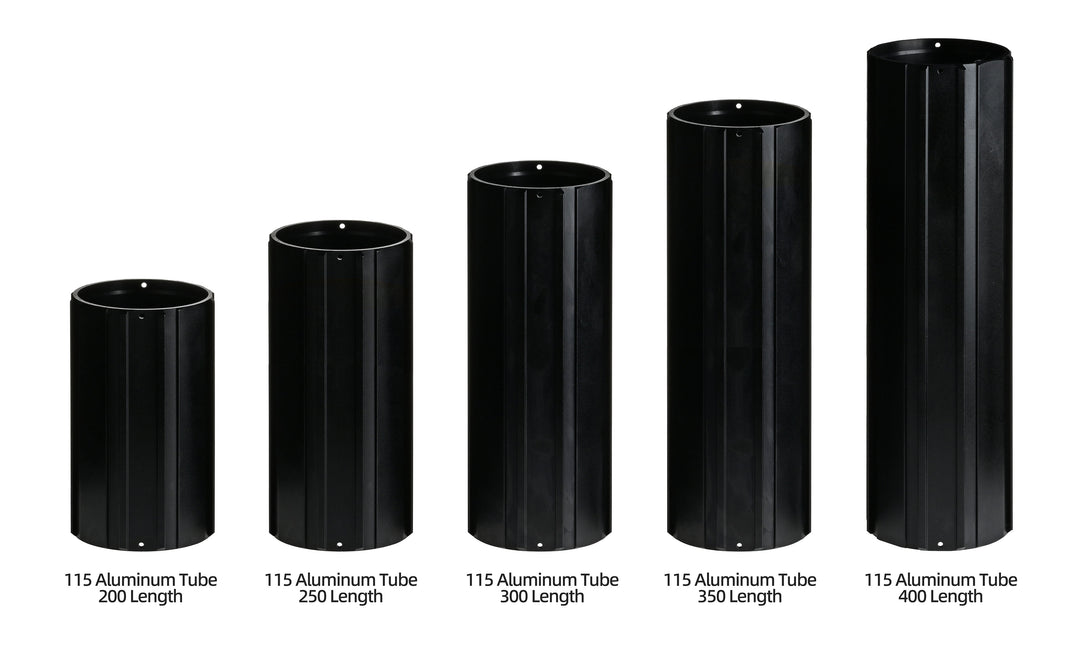

技術仕様

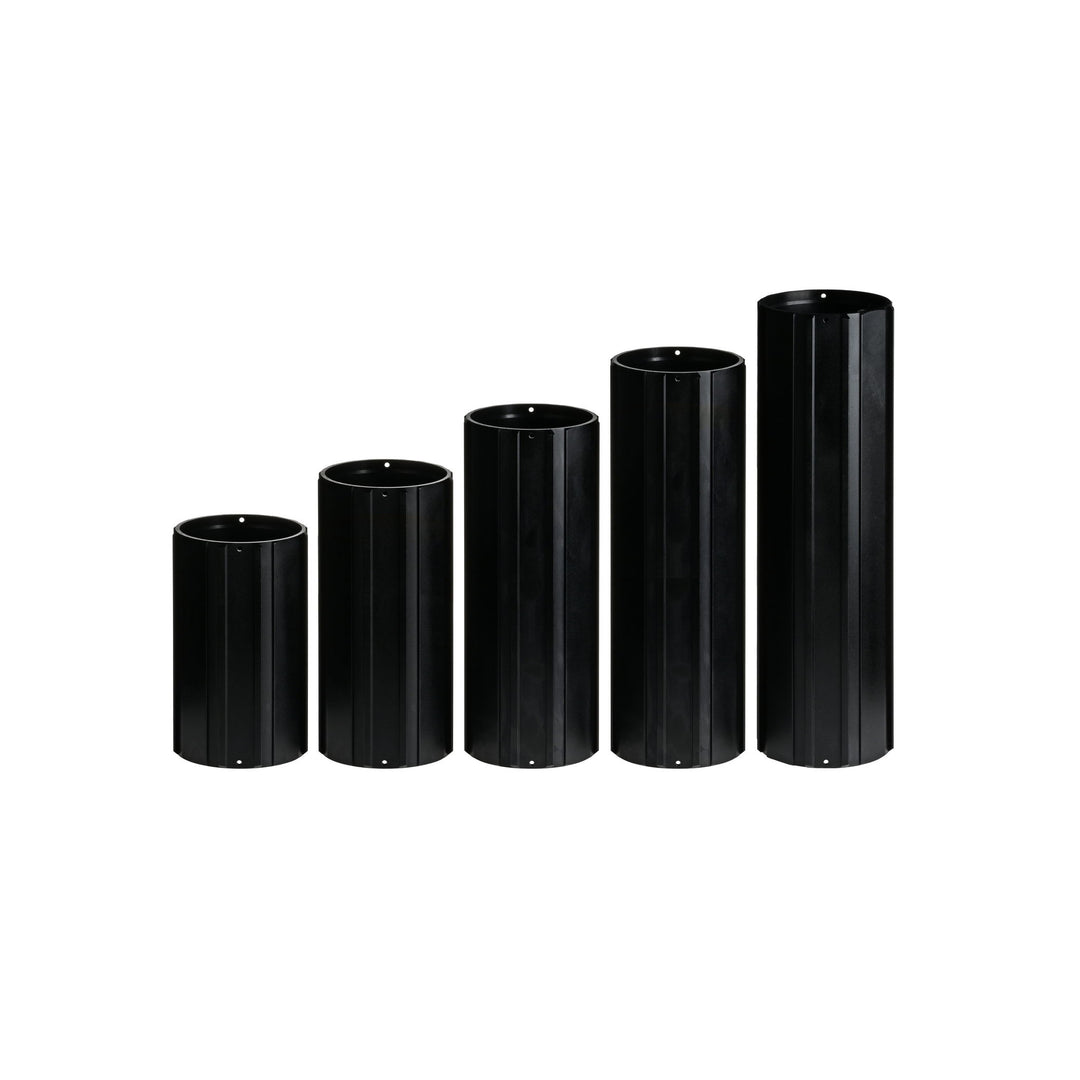

項目	材質	耐圧深度	重量
115 アルミチューブ / 長さ 150	黒色アルマイト処理アルミニウム	1,000 m / 3,281 ft	832 g
115 アルミチューブ / 長さ 200	黒色アルマイト処理アルミニウム	1,000 m / 3,281 ft	1,116 g
115 アルミチューブ / 長さ 250	黒色アルマイト処理アルミニウム	1,000 m / 3,281 ft	1,435 g
115 アルミチューブ / 長さ 300	黒色アルマイト処理アルミニウム	1,000 m / 3,281 ft	1,715 g
115 アルミチューブ / 長さ 350	黒色アルマイト処理アルミニウム	1,000 m / 3,281 ft	2,020 g
115 アルミチューブ / 長さ 400	黒色アルマイト処理アルミニウム	1,000 m / 3,281 ft	2,307 g
115 アルミチューブ / 長さ 450	黒色アルマイト処理アルミニウム	1,000 m / 3,281 ft	2,670 g
115 アルミチューブ / 長さ 500	黒色アルマイト処理アルミニウム	1,000 m / 3,281 ft	2,965 g

注：アルマイト処理工程により、両端に白い残留物や変色が見られる場合があります。これは外観上のものであり、防水性やシール性能には影響しません。

項目	内径 (A)	外径 (B)	長さ (C)	Arca-Swiss インターフェース (D)	インターフェース間距離 (E)	ピストン穴深さ (F)
115 アルミチューブ	104 mm	115 mm	全長 ±0.5 mm	38.1 mm	119 mm	28 mm

Oリングの接触面に傷がある場合でも使用できますか？
いいえ。Oリングの接触面に損傷があると、シール性能が低下し、漏れのリスクが生じます。シール面に傷がある場合は、耐圧容器（PV）の防水性にわずかな不具合でも影響する可能性があるため、使用しないでください。

カスタム長さを注文できますか？
はい。追加料金にてカスタム長さに対応可能です。ただし、チューブが長くなるほど耐圧性能が低下する場合があり、長さや注文数量によって納期も変動する可能性があります。カスタム寸法は、研究用途や産業用途向けの特殊設計耐圧容器や水中耐圧ハウジングによく使用されます。

他の直径サイズもありますか？
はい。他の内径および外径構成も現在開発中です。システムに必要な特定サイズや、モジュール式耐圧容器（PV）アセンブリへの組み込みをご希望の場合は、お問い合わせください。

Blu-Sub Acrylic Tube と互換性はありますか？
はい。Blu-Sub Subsea Aluminum Enclosure Tube は Blu-Sub Acrylic Tube と互換性を持つよう設計されており、相互に交換可能です。材質の違いにより内部容量や嵌合にわずかな差が生じる場合がありますが、どちらも Blu-Sub のモジュール式水中エンクロージャシステムにおいて、水中耐圧ハウジングとして機能します。

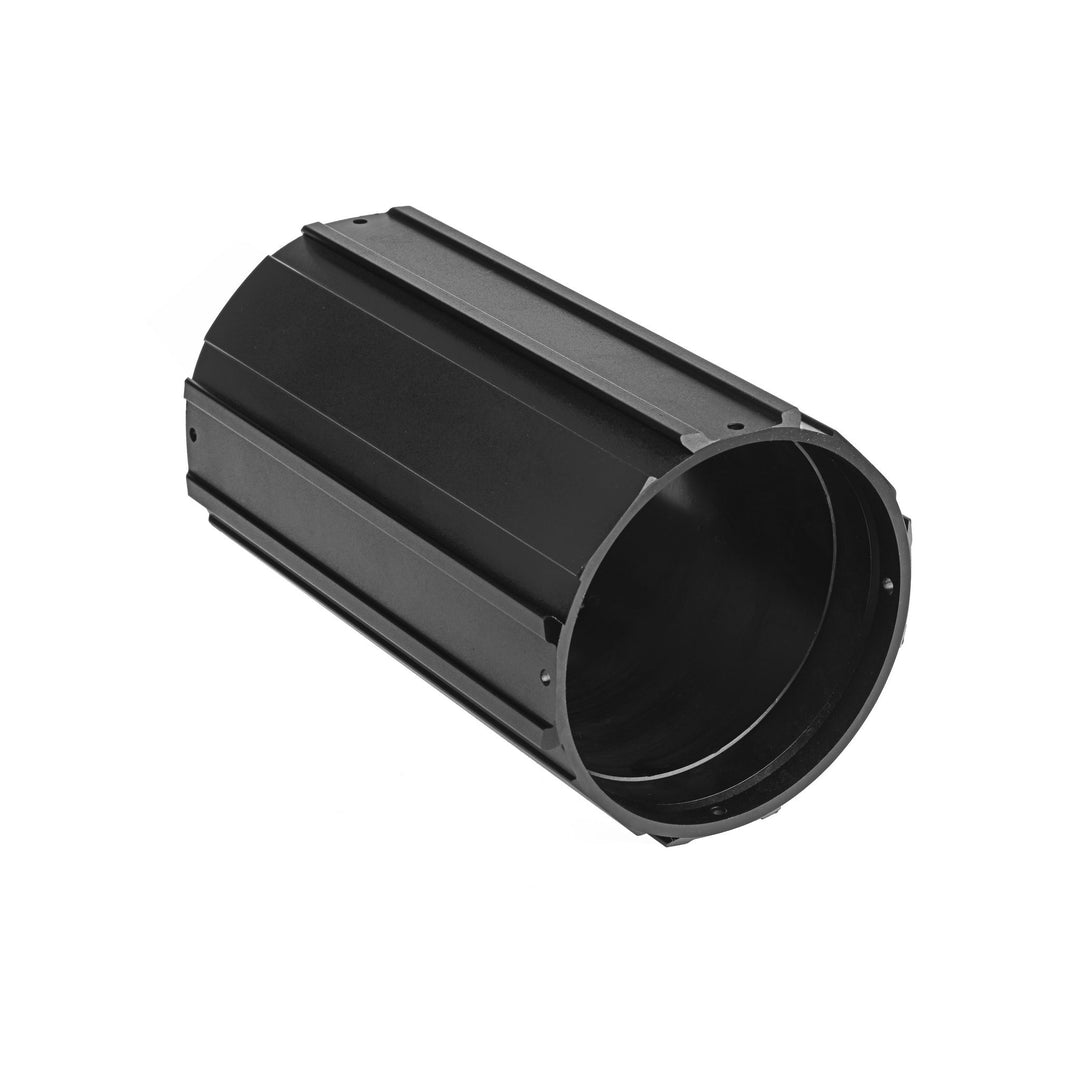

チューブ側面にある4つの穴は何のためのものですか？
これらの穴はフランジ本体のねじ穴と位置合わせされており、止めねじによるオプションの機械的ロック用に設けられています。動作に必須ではありませんが、フランジの分離を防ぐ追加保護として機能します。アクリルチューブとは異なり、アルミニウムチューブは真空保持に依存せず、構造上機械的にロックできる設計となっているため、設計耐圧容器条件下でも高い構造信頼性を確保します。
