説明

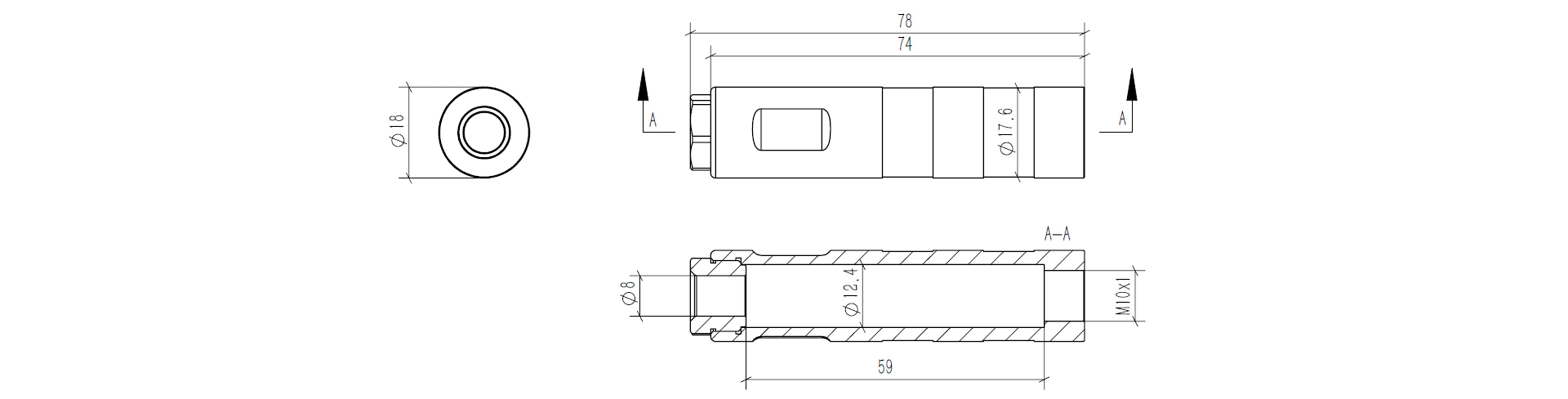

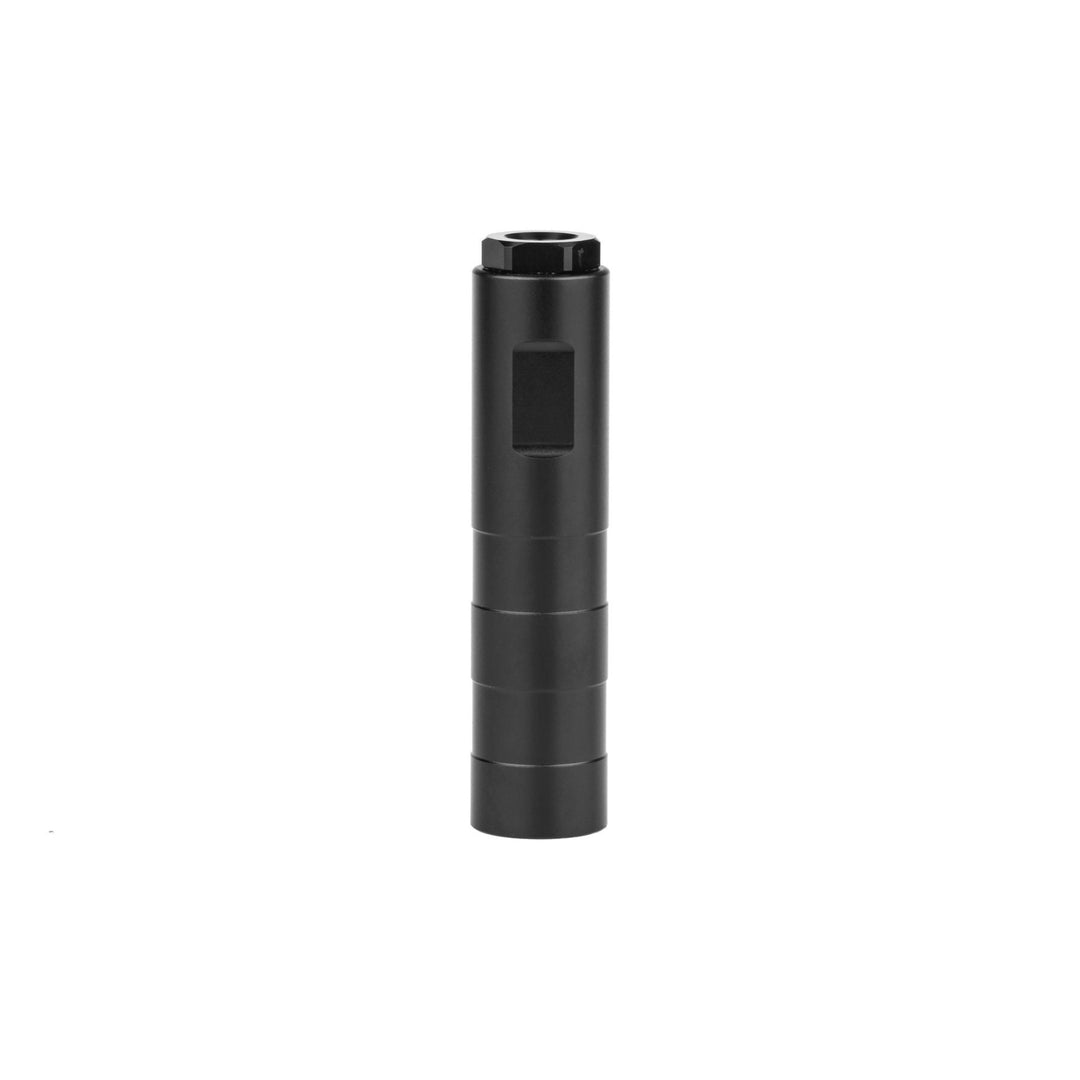

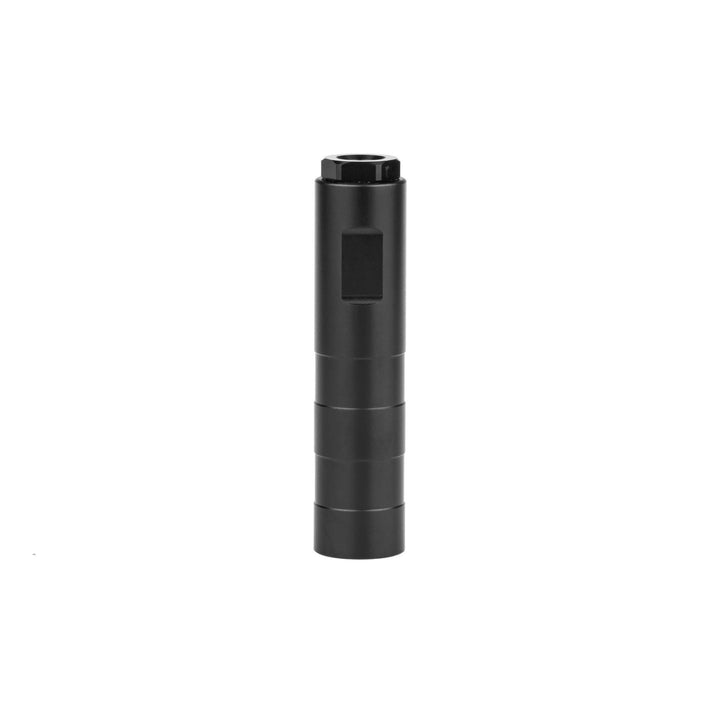

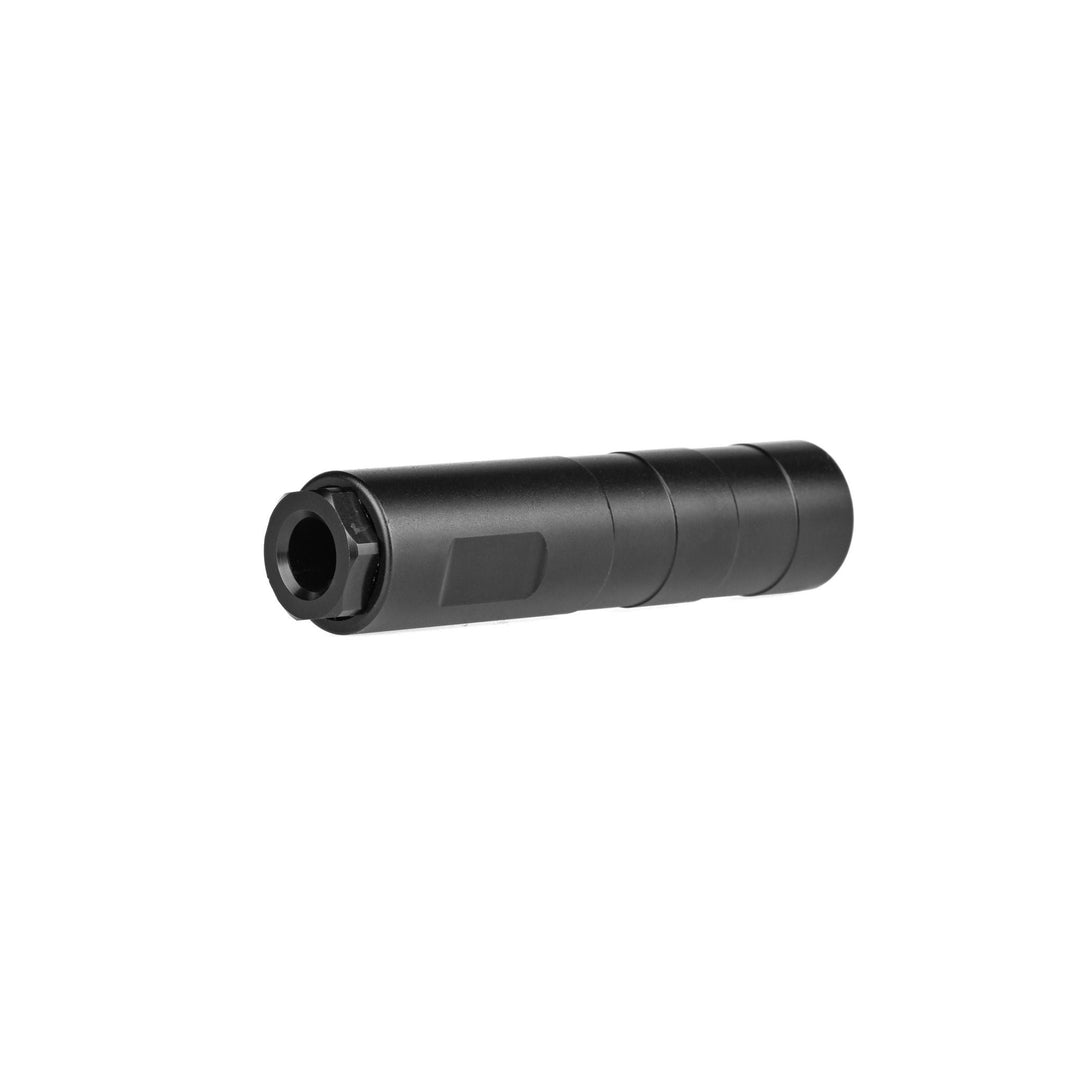

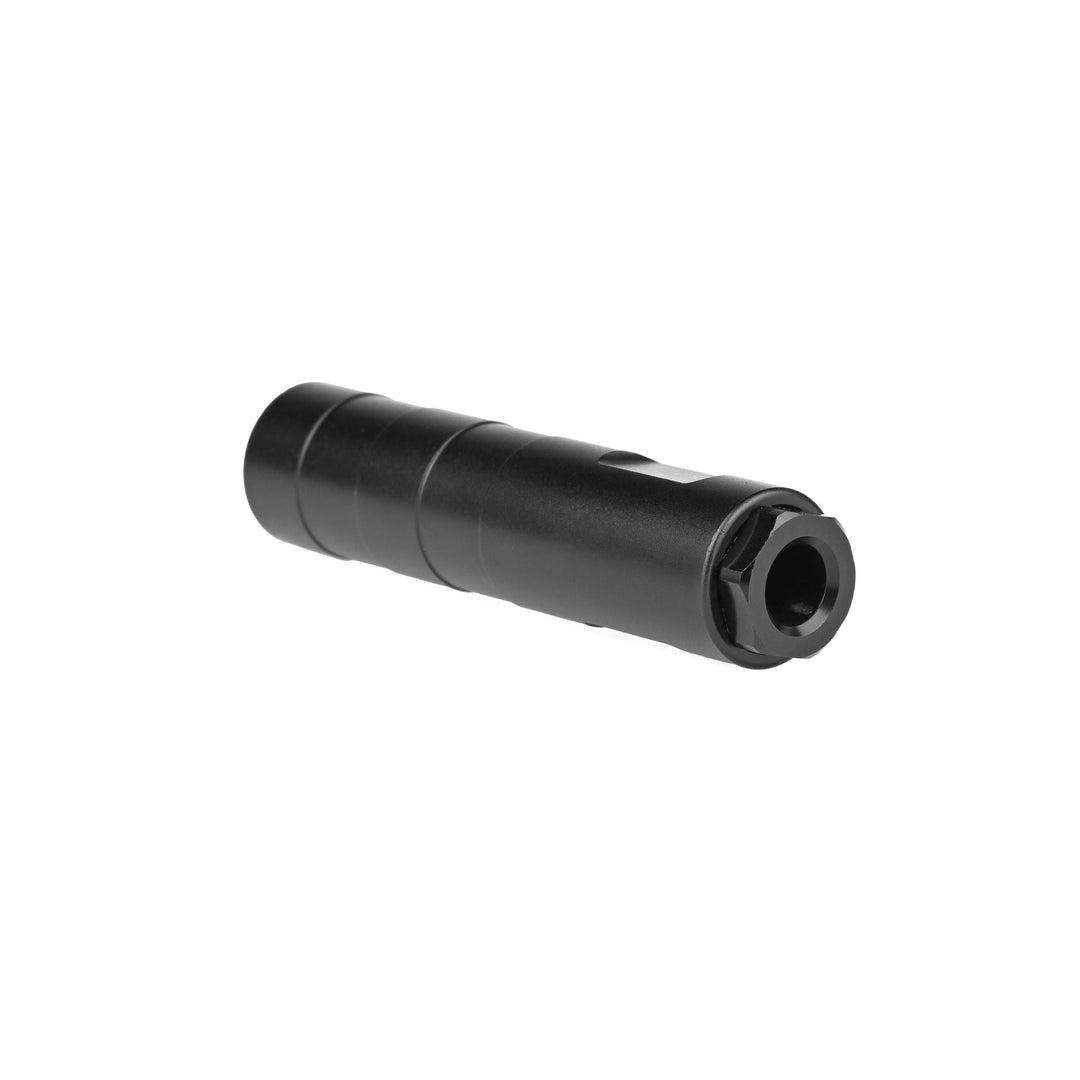

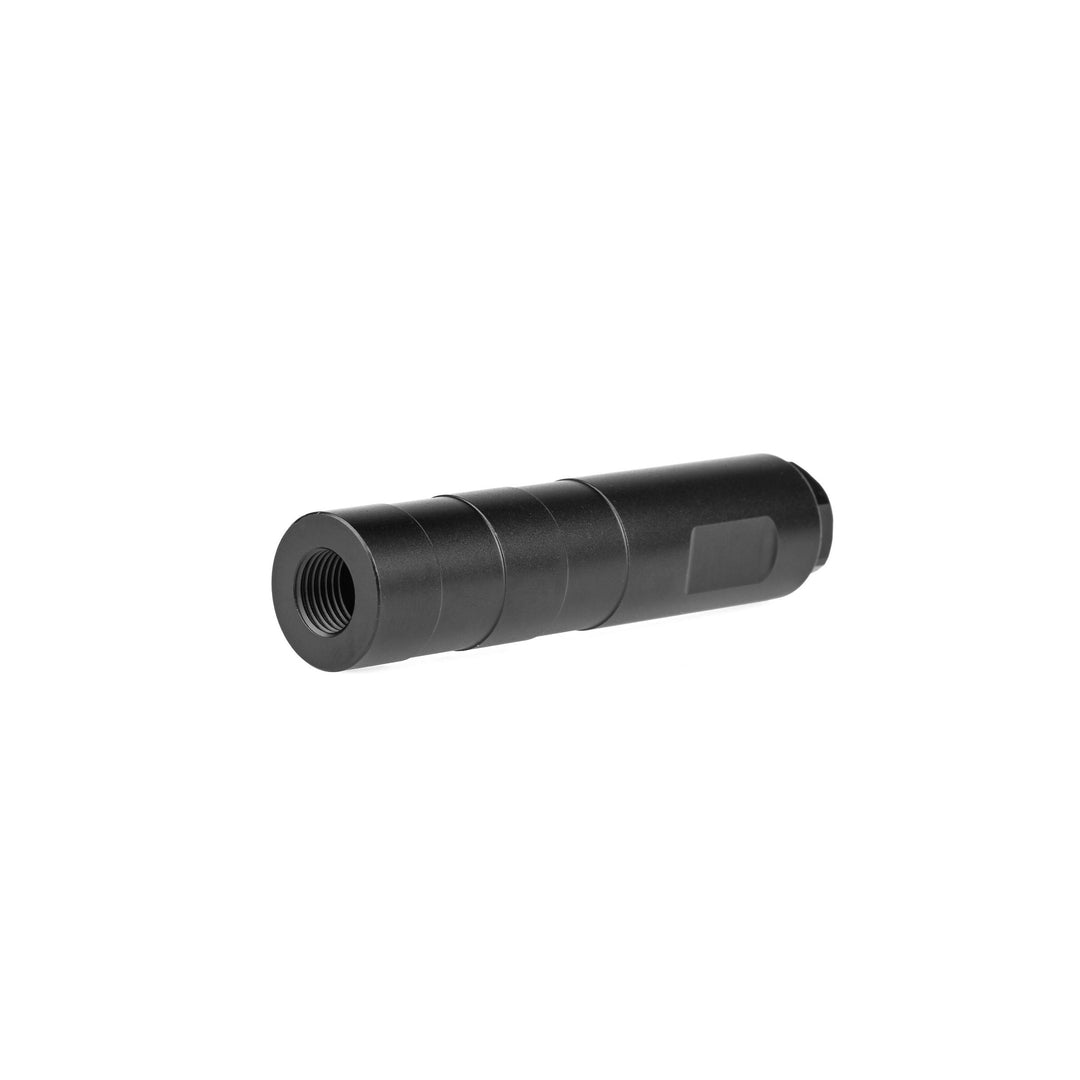

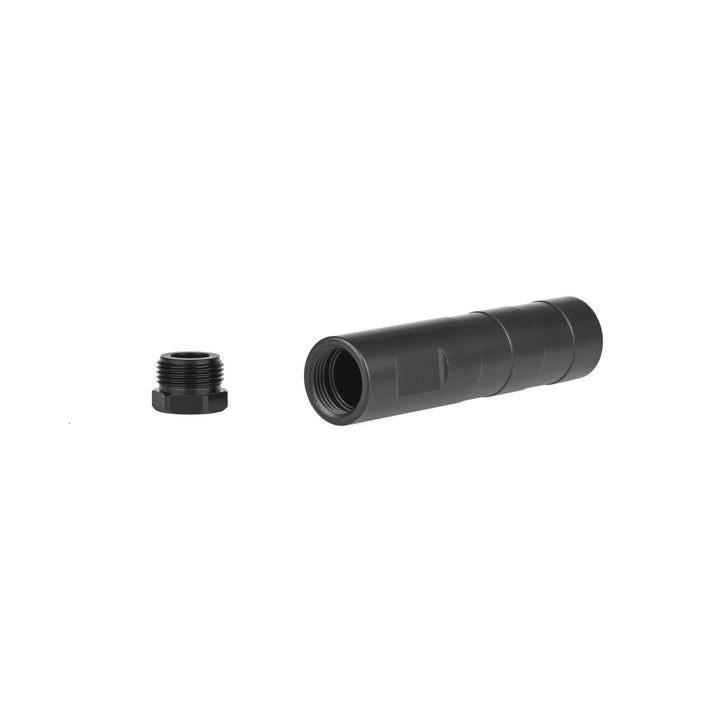

水中用 M10 カップリングチューブは、ペネトレーター取付部品の外部移設と、より長い配線距離が必要な場合の水中ケーブル延長という2つの主要用途に対応する専用水中アクセサリーです。M10×1ねじ付き本体とロック式グランドナットを備えた水中用 M10 カップリングチューブは、深水環境で使用される水中システムへ確実かつ防水状態で組み込むことができます。
水中スイッチ、表示灯、深度センサー、温度センサーなどのペネトレーター取付機器では、水中用 M10 カップリングチューブを使用することで、混み合った場所やアクセスしにくいバルクヘッドから離れた位置へ部品を取り付けることができます。チューブ内部には接続した配線を収容でき、エポキシで密閉することで、長期的な防水性能とケーブルのストレインリリーフを確保します。この構成は、機体やハウジング上の見やすい位置または手の届きやすい位置へ移設する必要がある操作部や表示部に特に有効です。

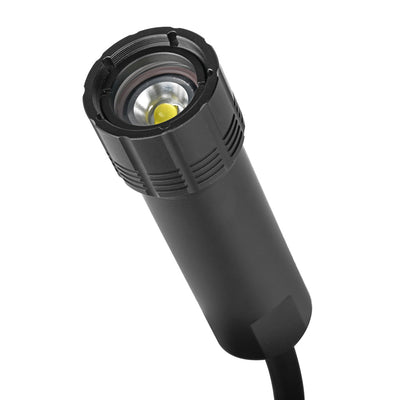

さらに、水中用 M10 カップリングチューブは、固定長リード線を備えた水中機器のケーブル延長にも使用できます。例えば、水中ライトやセンサーのケーブル長が不足している場合、水中用 M10 カップリングチューブの両端にケーブルペネトレーターを使用することで、追加の水中ケーブルを確実に接続できます。ロックナットがケーブルの折れ曲がりや位置ずれを防止し、内部にポッティング材を充填することで、堅牢な防水シールを維持できます。
ケーブル延長やインライン接続には、非シールドの水中電源・信号配線向けのDeep-Sea 水中ケーブル、またはシールド付きツイストペア導体を使用した電源・データ複合配線向けのDeep-Sea シールドデータ・電源ケーブルと組み合わせて使用できます。
このシンプルで効果的な部品は、カスタムROV、AUV、および水中エンクロージャーのレイアウト自由度を高め、耐圧ケーブル経路の完全性を維持しながら複数機器の組み込みを容易にします。外径7～8 mmの標準的な水中ケーブルに対応しており、外径が小さいケーブルでは、グランド接続部で適切なシールを確保するため、必要に応じて熱収縮チューブまたはテープを使用できます。

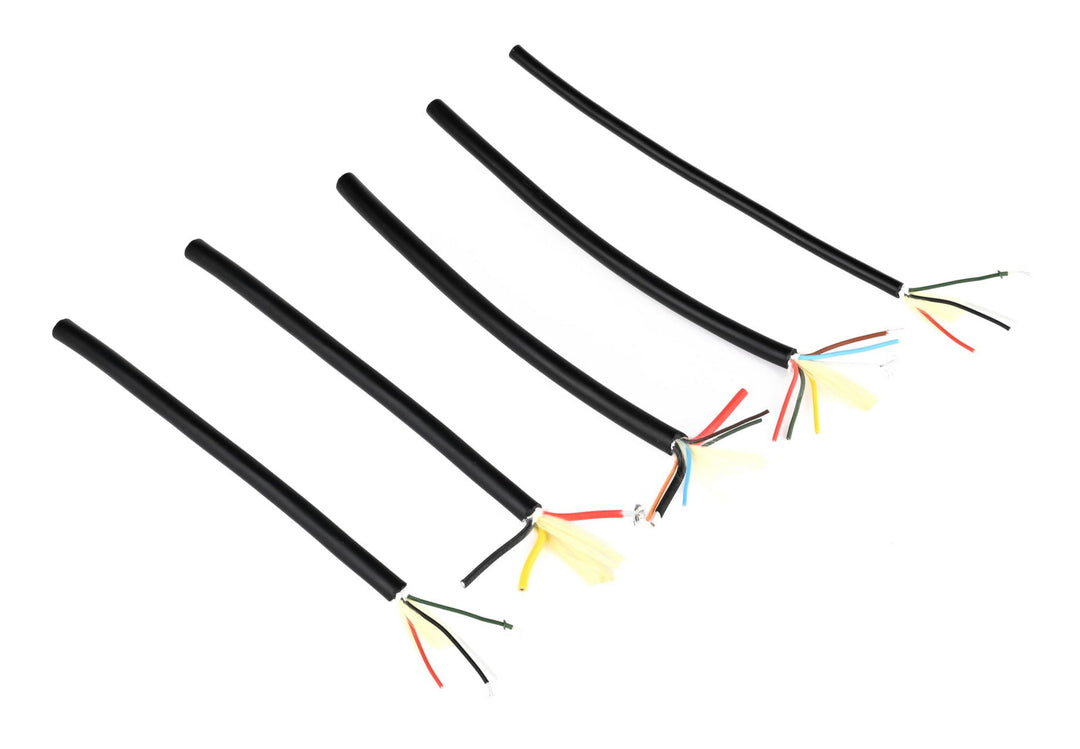

対応ケーブル：Deep-Sea 水中ケーブル
別売
水中用 M10 カップリングチューブは、標準的な非シールド水中電源・信号配線向けのDeep-Sea 水中ケーブルに完全対応しています。また、シールド付きツイストペア導体を使用した電源・データ複合配線向けのDeep-Sea シールドデータ・電源ケーブルにも対応しています。内部穴径とロックナットは外径5 mm～8.5 mmのケーブル向けに最適化されており、Blu-Subの水中ケーブル製品ライン全体に対応します。これにより、以下の用途が可能です。
- インラインペネトレーターとポッティング材を使用して、電源、信号、または電源・データ複合ケーブルを延長
- ライト、センサー、スイッチなどのペネトレーター取付機器を別の位置へ移設
- 狭い場所や離れた取付位置でも、完全な防水性能とストレインリリーフを維持
標準的な非シールド水中ケーブルとシールド付き電源・データ複合ケーブルのどちらを使用する場合でも、カップリングチューブは水中システムに機械的支持を備えた密閉接続部を提供します。外径が小さいケーブルの場合は、グランド内部で適切なシールを確保するため、引込部に熱収縮チューブまたはテープを使用できます。水中用 M10 カップリングチューブは、同じ外径範囲に収まる他社製水中ケーブルにも対応しています。
ペネトレーターで水中ケーブルを延長
別売
水中用 M10 カップリングチューブを使用する際は、ケーブル挿入口側に単一のケーブルペネトレーターを取り付け、進入ケーブルを密閉・固定します。その後、内部空間にポッティング剤（エポキシ）を充填し、電気接続部の長期的な防水性とストレス緩和を確保します。ロッキングナットとペネトレーターがケーブル挿入部での機械的シーリングを保証します。
深海用ケーブルペネトレーター – これらのアルミ製ペネトレーターは、高圧および全海域深度用途向けに設計されており、堅牢なシール性能と構造的強度を備えています。カップリングチューブを使用した恒久的または高負荷な設置に最適です。
耐深度：最大 1,000 m / 3,281 ft
深海用 M10 グランドケーブルペネトレーター – ねじ付きボディと圧縮グランドを備えた M10 スタイルのペネトレーターで、モジュラー構成に最適です。優れたストレス緩和性能を提供し、柔軟な配置や再配置が必要なカップリングチューブ構成に理想的です。
耐深度：最大 1,000 m / 3,281 ft
浅深度用 M10 グランドケーブルペネトレーター – 浅水域や低圧システムに適した軽量でコスト効率の高いソリューションです。カップリングチューブを使用したプロトタイプや一時的なケーブル延長に最適で、最大 100 m までの環境に対応します。
耐深度：最大 100 m / 328 ft
深海用ケーブルコネクターによるモジュラーケーブル統合
別売
水中用 M10 カップリングチューブは、モジュラー型水中ケーブル接続用のインラインハウジングとしても使用できます。この構成では、チューブの一端に深海用ケーブルコネクター – M10 バルクヘッドを 1 つ取り付ける必要があります。反対側から水中ケーブルを挿入し、ロッキングナットとポッティング剤（エポキシ）で封止して防水性とストレス緩和を確保します。バルクヘッドは、取り外し可能なケーブルプラグやダミーキャップを接続するための標準 M10 インターフェースを提供し、防水性を維持しながら水中機器間のモジュラー接続を可能にします。
深海用ケーブルコネクター – メスソケット＆オスプラグ
密閉型のオス／メスプラグ端を備えた水中ケーブルを終端するためのモジュラー型インラインコネクターです。これらのコネクターにより、深海用水中ケーブルは水中機器やエンクロージャー間で信頼性の高い取り外し可能な接続を形成できます。
深海用ケーブルコネクター – M10 バルクヘッド
水中用 M10 カップリングチューブに取り付けるねじ込み式パネルマウントコネクターです。外部オスプラグコネクターとの接続インターフェースを形成し、チューブアセンブリへの取り外し可能なケーブル接続を可能にします。
深海用ケーブルコネクター – ダミーシーリングキャップ
使用していない M10 バルクヘッドコネクターを保護するために使用します。保管、輸送、または待機中に湿気の侵入を防ぎ、防水性を維持します。
M10 水中コンポーネント対応
別売
水中用 M10 カップリングチューブは、Blu-Sub の M10 取付型水中コンポーネントシリーズと完全に互換性があります。これにより、これらのデバイスをバルクヘッドやエンクロージャーから外部のアクセスしやすい、または視認性の高い場所へ移設することが可能です。チューブ内部には配線接続用の空間があり、エポキシで充填することで防水性とストレス緩和を兼ね備えた電気接続を実現します。
水中用 M10 水温センサー
コンパクトなエポキシ封止型 M10 フォームファクター内のデジタルセンサーで水中温度を監視します。
水中用 M10 深度センサー
圧力を測定し、リアルタイムで深度を算出します。外部設置用としてカップリングチューブに直接取り付け可能です。
水中用 M10 シグナルインジケーター
防水 LED インジケーターを備えた堅牢な M10 シェル構造で視覚的な状態表示を提供し、カップリングチューブに容易に組み込めます。
水中用 M10 7 セグメントディスプレイ
高視認性の LED 画面を使用して水中で数値またはコード化データを表示します。M10 互換エンクロージャーに取り付け可能です。
水中用スイッチ＆ポテンショメーター
M10 ねじタイプの入力デバイス（M10 ロータリーポテンショメーター、タップスイッチ、ウェーブバンドセレクター、プレッシャートリガースイッチなど）を外部に再配置し、アクセス性とレイアウトの柔軟性を向上させることができます。
配送リスト

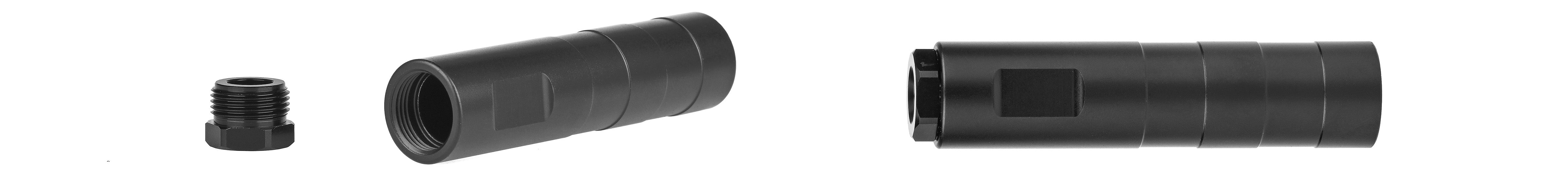

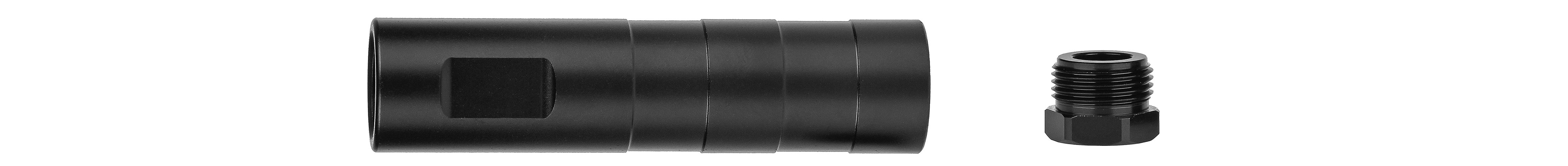

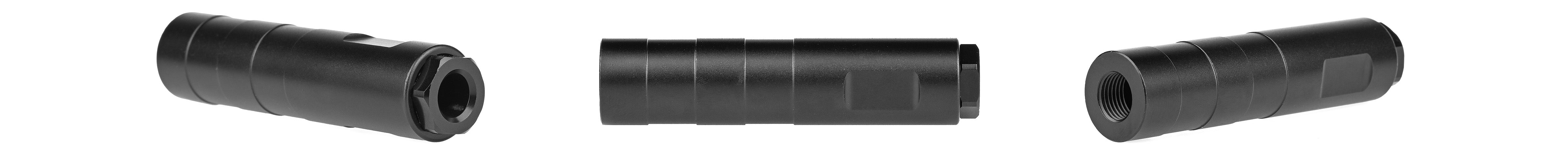

1 × カップリングチューブ 1 × ロッキングナット
技術仕様
| 項目 | 水中用 M10 カップリングチューブ |
| 材質 | アルミニウム（黒アルマイト処理） |
| 重量 | 29 g |
| ねじ仕様 | M10×1 |
| 推奨ケーブル外径 | 7〜8 mm（または熱収縮チューブ／テープ使用でより小径も可） |
| ロッキングナット付属 | あり |
| シーリング方法 | ケーブルをナットから挿入し、接着剤でポッティング封止 |
| 主な用途 | 貫通部の外部配線、水中ケーブル延長 |
防水方法 – 水中用 M10 カップリングチューブ
一部の水中機器では、防水ハウジングの片側が手でアクセスできない場合があります。そのような場合、インジケーターライトやスイッチのケーブルを延長して再配置する必要があります。これを実現するには、水中用 M10 カップリングチューブと延長用水中ケーブルを使用し、適切に防水処理を行う必要があります。
水中用 M10 カップリングチューブは、ねじ付きチューブとロッキングナットで構成されています。水中ケーブルはロッキングナットを通してチューブ内に通され、内部に接着剤が充填されます。チューブは機械的サポートとポッティング剤のキャビティとして機能し、ロッキングナットがケーブルを固定して過度な曲げを防ぎ、硬化した接着剤との完全な接触を確保します。
具体的な手順（例：水中用 M10 シグナルインジケーターの場合）:
- M10×1 ねじに適合する外径 7〜8 mm の水中ケーブルを選択します。必要な長さと芯数に合わせてケーブルをカットし、外被を剥がします。
ケーブルの外径が 7 mm 未満の場合でも使用可能です。この場合、ロッキングナットに入る部分にテープまたは熱収縮チューブを巻き付けて外径を調整し、しっかりとフィットさせて中心を保ちます。 - インジケーター側のケーブルを適切な長さに切断し、延長ケーブルとハンダ付けします。ハンダ部を熱収縮チューブで覆います。
- 水中用 M10 カップリングチューブ内部およびケーブルの露出部分など、すべての接着面をアルコールで清掃します。
- 水中ケーブルの自由端をカップリングチューブに通し、インジケーターをチューブに取り付けて固定します。
- ケーブル端をチューブ内に挿入し、内部空間に接着剤を充填します。最後にロッキングナットをねじ込み、全体を圧着して固定します。
- 接着剤を完全に硬化させます。硬化中は組み立てを動かしたり触れたりしないでください。
- 下図を参照して正しい組み立て構成を確認してください。ケーブルが接着剤の中に完全に埋め込まれ、中心に保持されていることが防水シール達成の鍵です。
これらの手順を完了すると、バルクヘッド貫通デバイスを安全に水中で使用し、別の位置に配線することが可能になります。詳細なガイドについては、貫通デバイスの防水手順をご覧ください。
何に使用しますか？
この部品には、主に次の2つの用途があります。
1. バルクヘッド内側に取り付けるペネトレーター機器を、アクセスや配線が容易な外部ケーブル取付機器へ変換します。
2. 既存のケーブル長が不足している場合に、水中ケーブルを延長します。メインハウジングから離れた位置へ移設する必要がある表示灯やスイッチなどに使用できます。
Blu-Subの水中ケーブルと一緒に使用できますか？
はい。水中用 M10 カップリングチューブは、非シールドの水中電源・信号延長用としてDeep-Sea 水中ケーブルと組み合わせて使用できます。また、シールド付きツイストペア導体を使用した電源・データ複合配線には、Deep-Sea シールドデータ・電源ケーブルを使用できます。
どのように防水性を確保しますか？
水中用 M10 カップリングチューブは、本体チューブとロックナットで構成されています。ケーブルをロックナットからチューブ内へ通し、接着剤で密閉します。ロックナットがケーブルを固定して過度な曲げを防止し、硬化した接着剤とケーブルを全面的に密着させることで、効果的な防水性能を確保します。
水中ライトなど、配線済み製品のケーブル延長に使用できますか？
はい。水中用 M10 カップリングチューブは、配線済み水中機器のケーブル延長に最適です。適切なケーブル外径を選択し（M10×1には7～8 mmが最適）、内部配線の被覆を剥いて接続し、熱収縮チューブを取り付けます。その後、水中用 M10 カップリングチューブへ挿入し、接着剤を充填してからロックナットで密閉してください。
ケーブル外径が7 mm未満の場合はどうすればよいですか？
その場合でも、水中用 M10 カップリングチューブを使用できます。ロックナット付近のケーブル部分にテープまたは熱収縮チューブを巻いて外径を大きくし、ロックナット内へしっかり収まり、密閉時に中央へ保持されるようにしてください。
使用前に接着剤を完全に硬化させる必要がありますか？
はい。アセンブリを動かさず、接着剤が完全に硬化するまで待ってください。確実な防水性能を得るには、接着剤との全面的な密着と、ケーブルが中央に保持されていることが重要です。
